Приветствую. Можно ли подключить педали мк19-3 к блекбоксу?

Опубликовано:

Для полной уверенности, стоит открутить корпус  (2 гайки) на датчиках тормоза и если там такой Марс - то можно. Только вместо коротенького кабеля из основания педалей использовать полноценный 8пин прямой патч-корд.



  • Поддерживаю! 1
Опубликовано:

Попробывал не разберая. В программе увидело только одну ось. Но я так понял что 8 осей это предел.

Опубликовано:

Возможно ли назначить вместо центрального стика с осями MCG Pro на оси площадок в конфигураторе blackbox? или это не так работает?

Опубликовано: (изменено)

Что есть оси площадок? (Пробовал прочитать через перевод на английский - понятней не стало)

Какую одну ось? В какой программе ? какой конфиг при этом? Какой "желез" при этом?



Видите сколько вопросов ( и это далеко еще не все, требуемые техподдержкой)  всего к двум предложениям.

Изменено пользователем Alex_Oz
  • Нравится 1
Опубликовано:

Наверное, стоит стики убрать на виртуальный контроллер, чтобы освободить оси под педали.

Но это не точно.



Алекс, товарищ про тормоза на МК трехосных говорит, видимо.

Опубликовано:

А, теперь более-менее понятно стало. спасибо!



Да, стик можно перевести в режим хатки/кнопок и использовать тормоза полностью.





Опубликовано:

Есть ссылка на руководство как это сделать? Или тут объясните пожалуйста.

Опубликовано:

Профиль GF в остальном стандартный?

Опубликовано: (изменено)

В общем помогли мне настроить педали вместо стика. Это конечно без знания конфигуратора просто боль. Статья на пару листов бы вышла))) Саписибо DED Ron

Изменено пользователем AlexRandom
Опубликовано: (изменено)

Поздно, я уже большую часть описания подготовил :)

Для новичка задача действительно достаточно сложная - поскольку придётся двигать много осей в разных местах.

Посему начнем потихоньку разбираться.

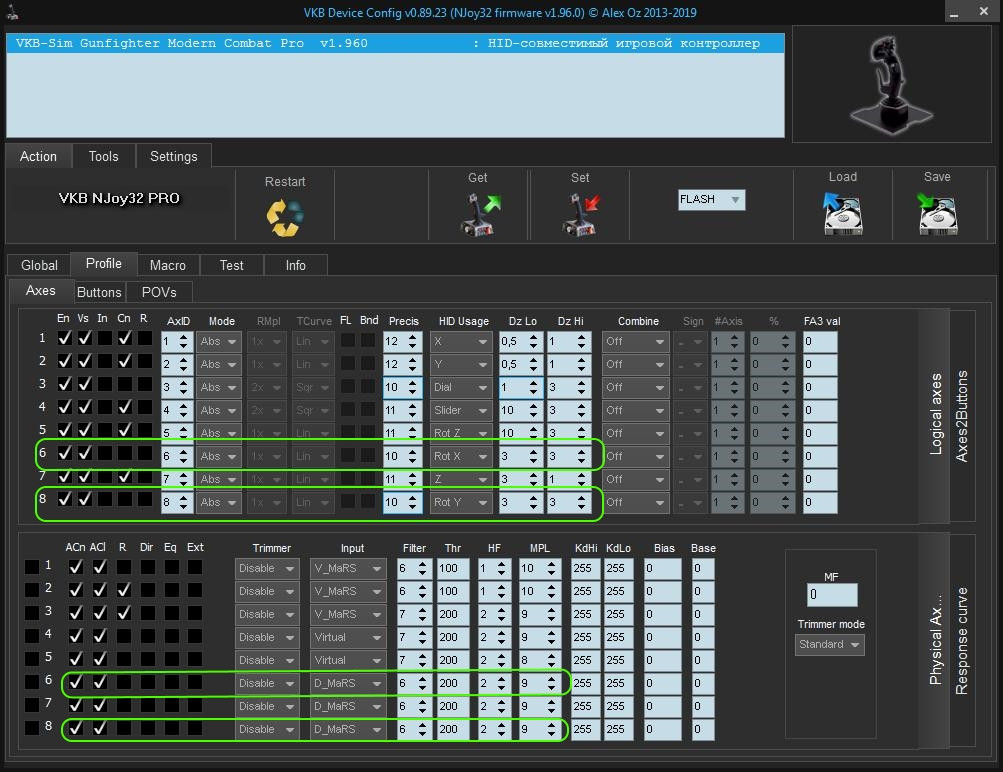

Первым делом подключаем собственно оси тормозов:


но это еще не всё - надо подобрать направление вращения( Revers в физических) и коэффициенты MPL (возможно и не потребуется)



2.В такой конфигурации мы заняли место оси тормозного рычага и одной оси второго микростика. Первый микростик снесём к чертям собачьим  с глаз долой  на свободное место 2-го виртуального контроллера

поэтому переносим всё на новое ПМЖ:

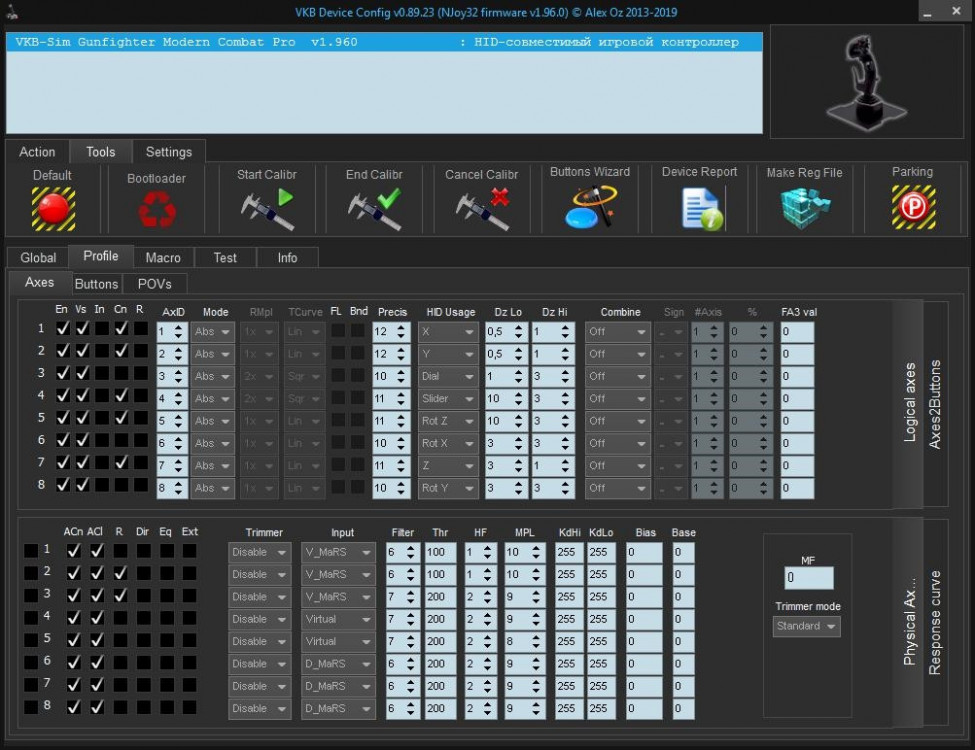

3. Настраиваем перенесенные оси и второго микростика:

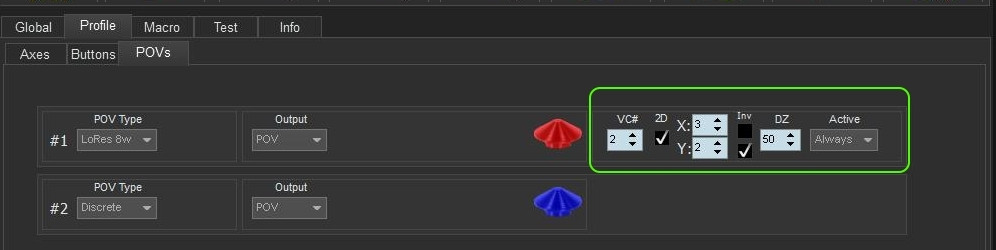

4. Аттачим хатку на постоянку к новым осям второго виртуального контроллера:

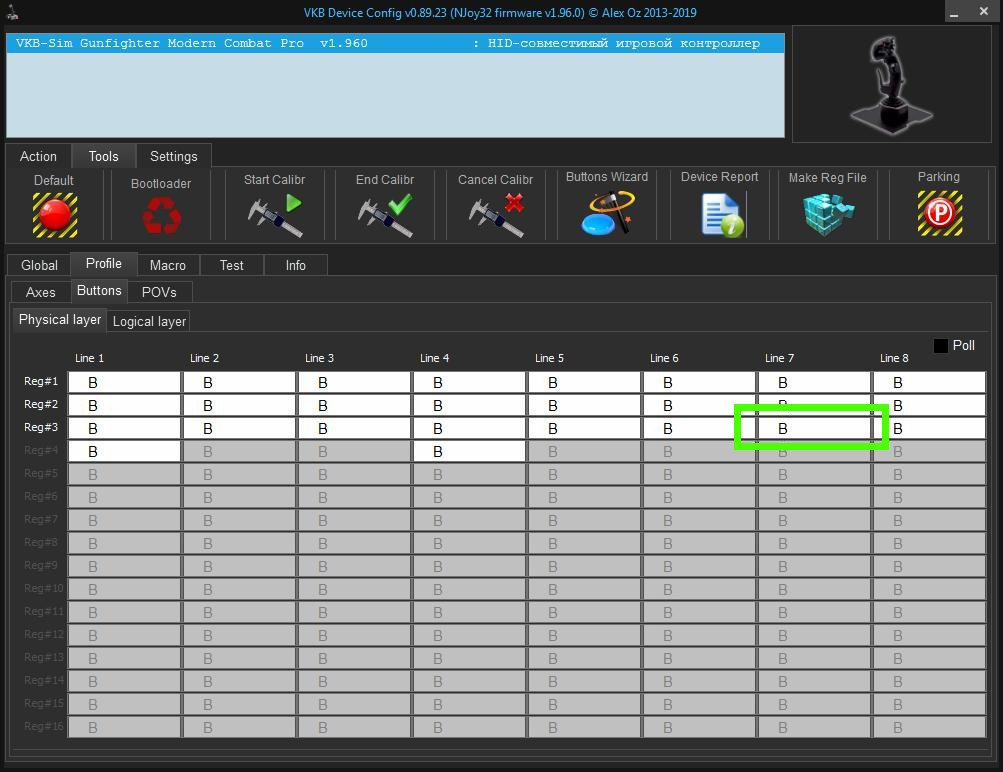

5. на месте бывшего переключателя режима микростика возвращаем простую кнопку




В общем и целом где-то так, по месту конфигурацию подогнать нулевкой.

GF_MCG_PRO_MK19.zip





Изменено пользователем Alex_Oz
Опубликовано:

Куда двигать mpl. Зачем нужен реверс. Мне конечно обьяснили, но из статьи не поймут.

Опубликовано: (изменено)

Тогда пришлось бы начинать с момента, когда "земля  была безвидна и пуста, и тьма над бездною"(c).

Для базовых понятий мануал и существует.

А вот подобные заковыристые манипуляции мануал не подскажет - тут более глубокое понимание как оно работает надобно.




Изменено пользователем Alex_Oz
  • 8 месяцев спустя...
Опубликовано:

Alex_Oz вопрос к уважаемому гуру по поводу шинного подключения двух black box. А можно ли получить шину между двумя box, без припаивания проводов питания (только Tx1)?) Собственно у меня каждый из них запитан по usb и задачи питать один от другого не стоит. Просто хочеться получить физический линк между двух устройств. И еще вопрос какой получается usart (1,2,3) при физическом коннекте через разьем gx12?)

  • Нравится 1
Опубликовано:

Имеется ввиду разъём RG12? Там два порта - Tx1/Tx3. Можно использовать любой, причем хоть разные на двух контроллерах - только настройки правильно прописать.

Питание можно только от USB.  Помимо шинного провода еще земля не помешает  ( хотя теоретически и через USB может пройти).



Я бы порекомендовал для начала попробовать Zlink2 - может понравится вообще без шинного провода работать.

Опубликовано:
2 часа назад, Alex_Oz сказал:

Я бы порекомендовал для начала попробовать Zlink2 - может понравится вообще без шинного провода работать.

Нет ничего надежнее проводов) Хотя почему то порог ошибок очень высокий.

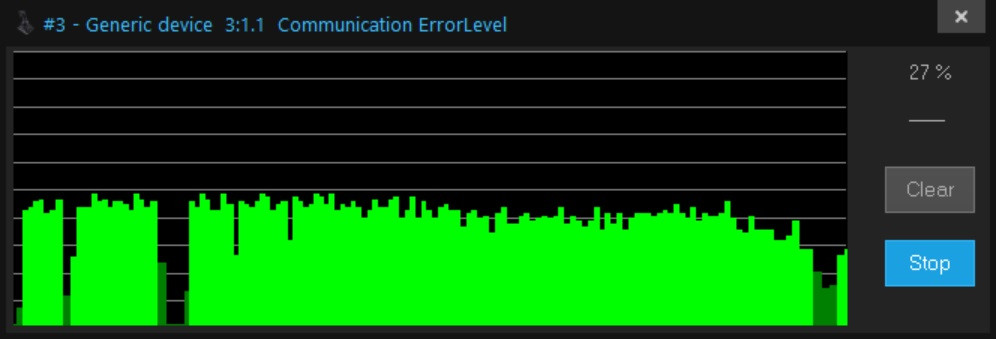

Я использую USART#1 мастер от левого джойстика и по нему идет высокий порог ошибок

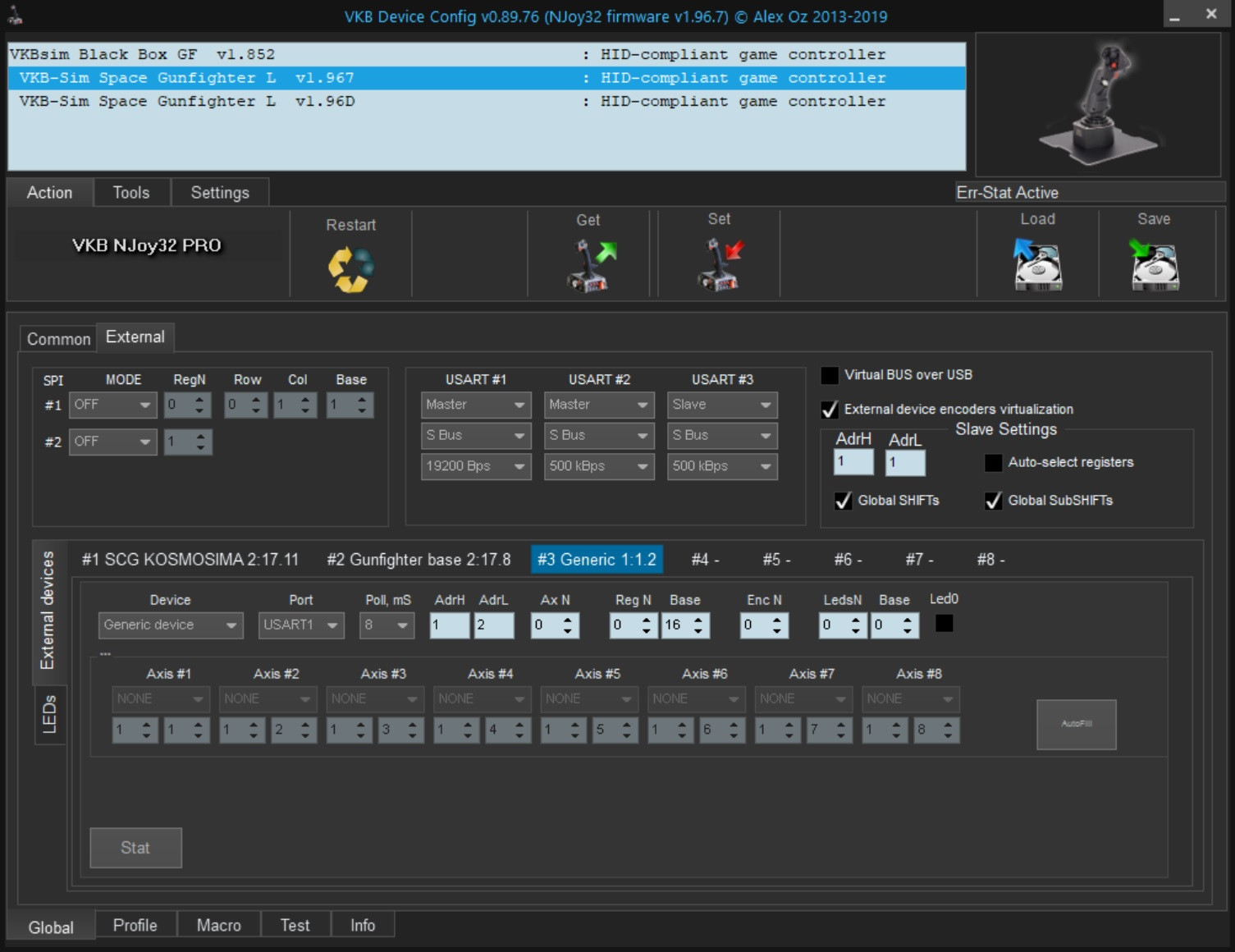

Скрин настроек левого джойстика:




USART#3 мастером на правом джойстике и там порог ошибок минимальный.


Можно сказать его нет.

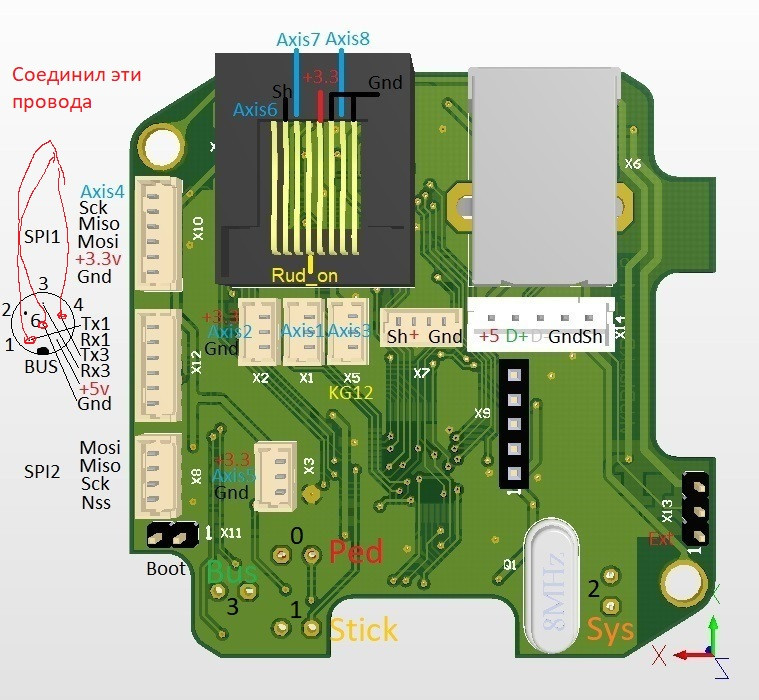

Я расспаял три контакта 1,6,4.


Скорость понизил до минимума. Провода я расспаивал и прозванивал несколько раз. У меня особенных мыслей больше нет. Может быть у опытных товарищей будут мудрые мыли и замечания?)

Alex_Oz Хотя кажется нашлось решение. Понизил скорость на обоих USART до 19200 и порог ошибок очень сильно упал. Возможно конечно взаимное влияние... Провод около 2 метров в длинну.  Единственное слово за Повелителем Микроконтролерра достаточна ли такая скорость для обмена информациеё между устройствами)



Опубликовано:

Не стоит так буквально понимать  возможность подключения портов всех со всеми :)

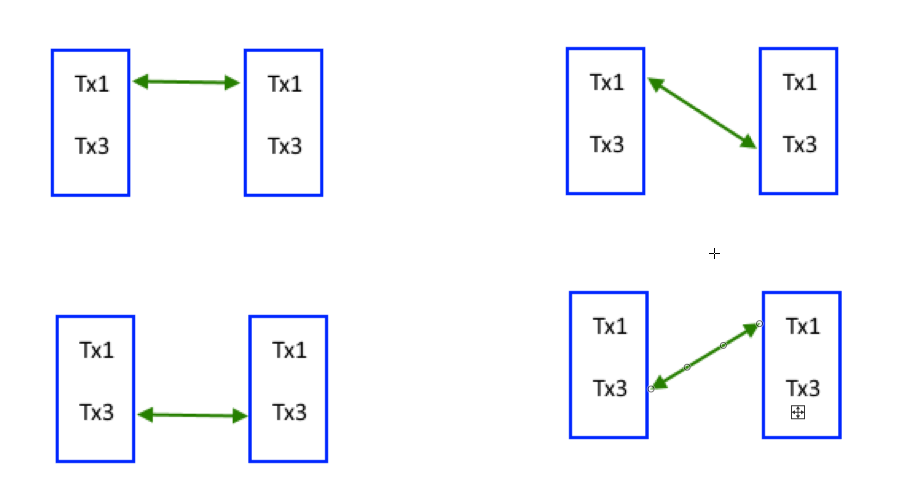

Имелось ввиду следующее




Для простоты используйте схему N1 - соответственно USART3 из настроек удалить

Рабочая скорость должна быть 500 kbps, 19200 - это для спецприменений с RS485.

Уровень ошибок в норме меньше 10%.

  • Спасибо! 1
Опубликовано:

Так я хотел по хитрому)если я правильно понимаю то slave пробрасывает свои кнопки и оси на мастер) поэтому я хотел по 1 линии передать с одного устройства. А по второй линии наборот  со второго на первое. Или достаточно одной линии для двухстороннего обмена?)

Сейчас отключил USART#3 на линии USART #1 на скорости 500 порог ошибок 99,98 процентов. А при отключённом USART#1 и использовании USART#3на скорости 500 вполне низкие ошибки. Около2-3%)Либо проблема в контакте для USART#1 либо у меня руки кривые))и мозги на бикрень)

Опубликовано:

попробуйте v1_97_7

Или пусть остаётся USART3

Не уверен что с перекрёстным обменом получится что-то удобоваримое - по крайней мере такая конфигурация и в мыслях не представлялась как реальная. В любом случае тут надо соединять линии не все вместе, а попарно (1-1/3-3 либо 1-3/3-1)



Обычно слейву достаточно модификаторов SHIFT/SubShift -  мастер их должен транслировать, а использовать их или нет - задается для слейва

Не совсем понятен смысл обмена всеми кнопками и осями.

Слейв может отдать все или часть осей - для использования в качестве триммеров, например.



Опубликовано: (изменено)

Нет я не корректно на картинке нарисовал. У меня три жилы(кабель мягкая витая пара на 8 жил)по одной я соединил тх1по второй тх3 и по третьей землю) поэтому я не совсем безнадежен) прошивку новую попробую)

А идея трансляции как раз субштфтов из первого во второй и из второго в первый) собственно мне нравится на космосиме кнопка беглого огня. И ее скорость нажатия. При этом быстро получается нажимать например левую кнопку(левая космосима) под мизинец и изменить состояние кнопки беглого огня под правой космосимой. Не нужно пальцы перекидывать. Скорость нажатия будет быстрее)не то что это важно)но хотелось попробовать шину и посмотреть как она работает)я не застал эксперименты с мамбой и гладиатором)

Изменено пользователем n0rz3r
Опубликовано:

Шифты слейва остаются его внутренним делом - мастеру они не доступны. Тут надо использовать обратную передачу шифтов - мастер получает кнопки, делает из них модификаторы и отдает назад.

  • Нравится 1
Опубликовано:

Решил попробовать исключить кабель и black box. Спаял еще один кабель. Собственно на линии USART#1 все равно выскоий порог ошибок в не зависимости какой black box подключать (у меня их три и я пробовал каждый с каждым что бы исключить проблемы конкретного black box), прошивку тоже обновил до самой свежей на всех box. В принципе достаточно предложения от Alex_Oz:

11 часов назад, Alex_Oz сказал:

Тут надо использовать обратную передачу шифтов - мастер получает кнопки, делает из них модификаторы и отдает назад.

Сейчас заварю прекрасного чая и буде навязывать слейву правильное поведение) Спасибо за идею Alex_Oz )

  • 2 месяца спустя...
Опубликовано:

Опять руки чешуться )) Можно ли подключить к плате переходника кугара на вкб трехпиновый, ось аналоговую, В коткретном случаи датчик хола классический?

Опубликовано:

Нельзя. Эта плата является всего лишь конвертером 5 проводного интерфейса сдвиговых регистров на 3-проводной интерфейс VKB BUS.

  • 2 месяца спустя...
Опубликовано:

Здравствуйте. Подключаю одноосевые педали с марсом к blackbox 2 (у которого много разъёмов на плате). У разъёма RJ45  нужно контакт rud_on соединять с землёй? Или это относится только к трёхосевым педалям?

Опубликовано:

Обязательно. А также Shiled (металлический корпус педалей) не забудьте. Надеюсь, не в ВВ2 собираетесь садить на землю, а в педалях?

  • Спасибо! 1
