MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[scorpion_ks05]

Все понял. Спасибо.



[MYCYJIbMAHUH]

Ещё прикол что после назначения физической кнопки на  логическую кнопку 37 ,та не подаёт признаков жизни.

[Alator]

Подскажите, товарищи, будут ли работать энкодеры в варианте подключения к матрице кнопок?

[Vumpel18]

3 минуты назад, Alator сказал:

Подскажите, товарищи, будут ли работать энкодеры в варианте подключения к матрице кнопок?

Подключаемому энкодеру фиолетово откуда брать сигналы линий кнопок.

Главное что-бы они эти линии были.

[Alator]

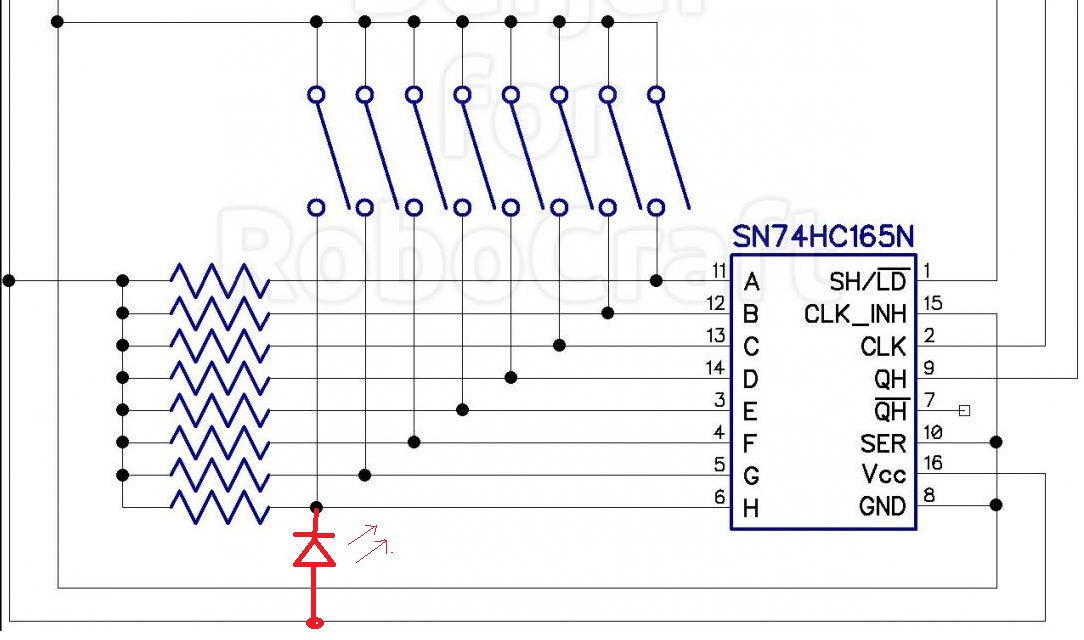

Ещё такой вопрос - не навернётся ли регистр если я к кнопке подключу светодиод как на схеме. Вроде не должен ток через него проходить. Но.. спросить позор пяти минут ?.Задумка такая - тумблер будет назначен  шифтом. Шифт включен - светодиод горит, выключаем - погас.

[sergeype]

2 минуты назад, Alator сказал:

не навернётся ли регистр

 Навернется светодиод, если последовательно с ним не включить резистор Ом на 200. А регистру ничего не будет.

[K0L0bock]

А лучше использовать тумблер с 2 группами контактов, через одну подключить светодиод, а другую к регистру.

[Alator]

Не, это само собой,  - ограничительный резистор будет, тем более что свободный светодиод на 1.5В всего. Просто лень на схеме было резистор рисовать. Спасибо!

Понимаю что лучше две группы контактов. Но... Там не совсем тумблер - а движковый переключатель на три положения. Нейтраль и два шифта будет. А такой же на две группы контактов искать некогда, да и неохота если честно. Поэтому решил так. Переключатель и двухцветный светодиод для индикации включения шифта 1 или 2.

[Paskuda]

Кто такие "сдвиговые регистры" и зачем они нужны?

[MYCYJIbMAHUH]

10 минут назад, Paskuda сказал:

Кто такие "сдвиговые регистры" и зачем они нужны?

К ним кнопки,энкодеры подключить можно.



[=SOVA=Teiger]

7 часов назад, Paskuda сказал:

Кто такие "сдвиговые регистры" и зачем они нужны?

При простом подключении кнопки напрямую ты занимаешь 1 вывод на плате контроллера (количество выводов ограниченно). Сдвиговые регистры, соединенные последовательно друг за другом,  позволяют подключить по 5 проводам контроллера до 128 кнопок (128 - это ограничение программы).

Изменено 24 июня 2021 пользователем =SOVA=Teiger

[Paskuda]

12 часов назад, =SOVA=Teiger сказал:

При простом подключении кнопки напрямую ты занимаешь 1 вывод на плате контроллера (количество выводов ограниченно). Сдвиговые регистры, соединенные последовательно друг за другом,  позволяют подключить по 5 проводам контроллера до 128 кнопок (128 - это ограничение программы).

Я тут почетал, что в случае с ардуиной-уной они подключаются в виде отдельных микросхем.
https://3d-diy.ru/wiki/components/sdvigovye-registry/
А бывают какие-нить популярные контроллеры которые уже имеют их в своём составе?

Изменено 25 июня 2021 пользователем Paskuda

[wb-frost]

14.06.2021 в 16:18, K0L0bock сказал:

А лучше использовать тумблер с 2 группами контактов, через одну подключить светодиод, а другую к регистру.

А если тумблер поставить в цепь светодиода?

[Johnet]

2 часа назад, Paskuda сказал:

А бывают какие-нить популярные контроллеры которые уже имеют их в своём составе?

а сколько их должно быть встроено? Никто не знает, поэтому их и не встраивают, а пользователь их подключает их в необходимом количестве.

Если лень/не умеешь делать свои платы, то на али продаются платы с 3 распаянными сдвиговыми регистрами (24 кнопки). Их можно подключать последовательно до достижения необходимого количества.

Изменено 25 июня 2021 пользователем Johnet

[Venor]

1 час назад, Paskuda сказал:

Я тут почетал, что в случае с ардуиной-уной они подключаются в виде отдельных микросхем.
https://3d-diy.ru/wiki/components/sdvigovye-registry/
А бывают какие-нить популярные контроллеры которые уже имеют их в своём составе?

Не попадались. В размещении сдвиговых регистров на "контроллере" нет смысла. Их ценность не только в экономии ног контроллера, но и в том, что их можно разместить в отдельном блоке кнопок (ручках РУС, РУД) и протянуть к контроллеру шлейф из 5 проводов, а не жгут толщиной в палец.



P.S. В архиве с прошивкой есть папка PCB. В ней представлено несколько примеров шилдов контроллера совмещенных со сдвиговыми регистрами.



[Paskuda]

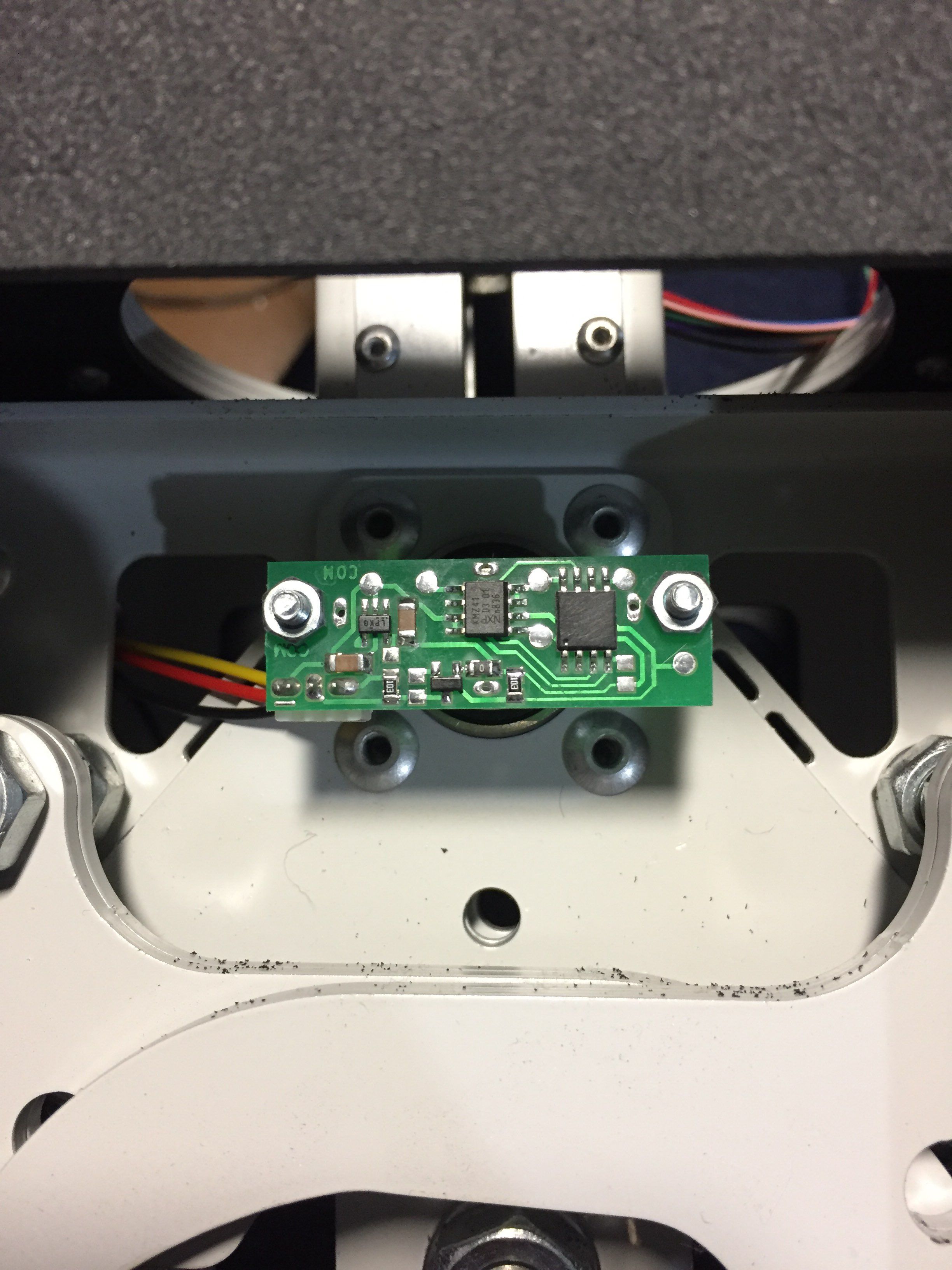

Спрашивал недавно у Баура можно ли подключить цифровые датчики в его напольнике к Mmjoy2. Он сказал "нет".
Кто-нибудь знает пчиму? В teensy 2.0 ведь есть встроенный ЦАП.

[Johnet]

5 минут назад, Paskuda сказал:

Спрашивал недавно у Баура можно ли подключить цифровые датчики в его напольнике к Mmjoy2. Он сказал "нет".
Кто-нибудь знает пчиму? В teensy 2.0 ведь есть встроенный ЦАП.

Угу и teensy передет одному mega_mozg`у известным способом данные в контроллер. MMjoy этот протокол не поддерживает.

Изменено 25 июня 2021 пользователем Johnet

[Paskuda]

12 минут назад, Johnet сказал:

Угу и teensy передет одному megamosg`у известным способом данные в контроллер. MMjoy этот протокол не поддерживает.

В шапке написано, что с какими-то цифровыми дтчиками работает: "подключение оси цифровые: TLE5010/5011, KMA200, KMZ60+MCP3202"
Почему с этим не может? Бауровский датчик какой-то зашифрованный сигнал выдаёт чтобы всякие васяны не могли использовать его в своих самоделках?

Изменено 25 июня 2021 пользователем Paskuda

[Johnet]

Только что, Paskuda сказал:

Почему с этим не может?

Потому что они стандартно по SPI работают.

1 минуту назад, Paskuda сказал:

Какой-то зашифрованный сигнал выдаёт чтобы всякие васяны не могли использовать его в своих самоделках?

Да.

[=SOVA=Teiger]

11 минут назад, Paskuda сказал:

Спрашивал недавно у Баура можно ли подключить цифровые датчики в его напольнике к Mmjoy2. Он сказал "нет".
Кто-нибудь знает пчиму? В teensy 2.0 ведь есть встроенный ЦАП.



А разве датчики TLE5010 (TLE5011) не цифровые датчики? Чем мне нравится этот MMjoy2 это именно универсальностью. К контроллеру можно подключать и датчики Холла, и переменные резисторы, и цифровые датчики 5010\5011, причем без громоздких плат. В самом начале темы в первом посту есть ссылки на описание проекта, примеры переделок и схемы переделок. Возможно вы неверно поняли ответ Мегамозга. Либо вопрос был задан по конкретному вашему цифровому датчику. Не все цифровые датчики поддерживаются MMJoy2.

[Paskuda]

2 минуты назад, =SOVA=Teiger сказал:

Либо вопрос был задан по конкретному вашему цифровому датчику.

Да. Вы просто не очень внимательно прочитали.
Баур и Мегамозг это два разных человека., на сколько мне известно.

[=SOVA=Teiger]

26 минут назад, Paskuda сказал:

В шапке написано, что с какими-то цифровыми дтчиками работает: "подключение оси цифровые: TLE5010/5011, KMA200, KMZ60+MCP3202"
Почему с этим не может? Бауровский датчик какой-то зашифрованный сигнал выдаёт чтобы всякие васяны не могли использовать его в своих самоделках?

Насколько я помню плата датчика Ромки-Баура сделана под контроллер от Кремля. С Мегамозговским они не стыковались. Кремль свой контроллер изначально создавал как коммерческий. А МегаМозг свой проект выдал бесплатно и не для коммерческого использования. Ну и да. Баур - это Ромка из Сочи. Мегамозг - это Виталик из Минска.Поэтому я использовал механику от Романа, а электронику от Виталия.

Изменено 25 июня 2021 пользователем =SOVA=Teiger

[Paskuda]

1 минуту назад, =SOVA=Teiger сказал:

Насколько я помню плата датчика Ромки-Баура сделана пол контроллер от Кремля. С Мегамозговским они не стыковались. Кремль свой контроллер изначально создавался как коммерческий. А МегаМозг свой проект выдал бесплатно и не для коммерческого использования.

Спасиб! Теперь понятны причины несовместимости. Рука Кремля ?

[Johnet]

@Paskuda Вот тут, кстати, Виталий продает наборы для самоделкиных. все между собой совместимо. и датчики и сдвиговые регистры и т.д. и т.п.

Но датчик видимо, тогда придется сменить.

Если @=SOVA=Teiger прав и это действительно датчик Кремля.

[=SOVA=Teiger]

35 минут назад, Paskuda сказал:

Спасиб! Теперь понятны причины несовместимости. Рука Кремля ?



Только что, =SOVA=Teiger сказал:

Кроме того Баур - это "механика". А МегаМозг - программист. И работают они в разных фирмах теперь по своим специальностям. Поэтому неверно говорить "датчик Баура". Хотя Мегамозг за этой веткой следит. Можно смело задавать вопросы ему здесь по этому проекту.



Изменено 25 июня 2021 пользователем =SOVA=Teiger

[Paskuda]

Я дико извеняюс, тут назрели два вопросика:

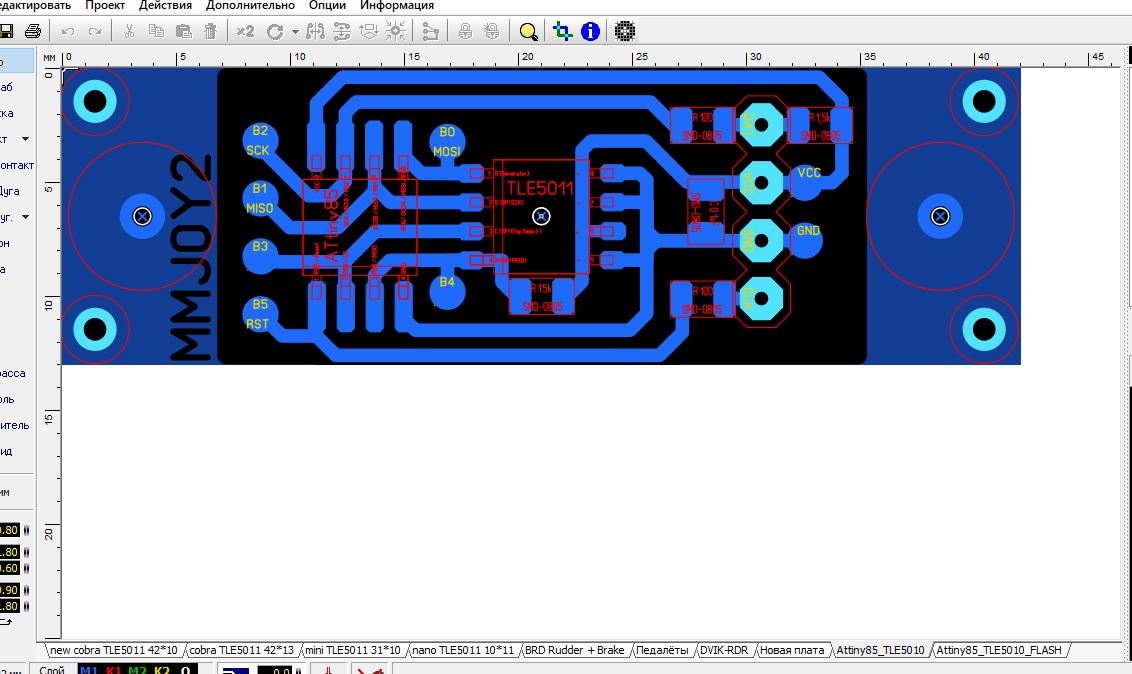

1) Какой вариант датчика из вкладок внизу картинки выбрать для mmjoy2?
2) Каким файлом прошивать atiny85? Firmware_lufa_[MMJOY2_AT90USB1286].hex или Firmware_lufa_[MMJOY2_AT90USB646].hex?

[Magenta]

2 минуты назад, Paskuda сказал:

Я дико извеняюс, тут назрели два вопросика:

На сколько я знаю до прошивки тиньки дело так и не дошло, возьмите другую плату с чистой тле5010/5011 (без тиньки),

те прошивки что вы указали это не для неё а для самого mmjoy на соответствующих камнях ...

[Johnet]

Выбрать TLE5010 31*10 или другой, но без ATtiny. Это коммерческий датчик и для ATtiny прошивки в свободном доступе нет. Чем вас tle5011 не устраивает?

[Vumpel18]

1 минуту назад, Johnet сказал:

Чем вас tle5011 не устраивает?

Он слишком много знал.

[Paskuda]

5 минут назад, Magenta сказал:

На сколько я знаю до прошивки тиньки дело так и не дошло, возьмите другую плату с чистой тле5010/5011 (без тиньки),

те прошивки что вы указали это не для неё а для самого mmjoy на соответствующих камнях ...



5 минут назад, Johnet сказал:

Выбрать TLE5010 31*10 или другой, но без ATtiny. Это коммерческий датчик и для ATtiny прошивки в свободном доступе нет. Чем вас tle5011 не устраивает?

Панятна. Спасиб!

[Vumpel18]

1 минуту назад, Paskuda сказал:



Панятна. Спасиб!

Плату датчика рекомендую выбрать из папки MMJOY_PROJECT[capitanblood] - Массив MMJoy2_PROJECT_14_06_2016.lay6

файл - TLE5010/5011_39x10.

[Paskuda]

42 минуты назад, Vumpel18 сказал:

Плату датчика рекомендую выбрать из папки MMJOY_PROJECT[capitanblood] - Массив MMJoy2_PROJECT_14_06_2016.lay6

файл - TLE5010/5011_39x10.

Благодарствую. Хороший мануальчик нашёлся в той папочке.

Воткнули яркий факел познания в грязную жопу невежества так сказатб.

[Johnet]

11 минут назад, Paskuda сказал:

факел познания в грязную жопу невежества

Воу, воу..  Полехче...

[Komaroff]

7 часов назад, =SOVA=Teiger сказал:

Кремль свой контроллер изначально создавал как коммерческий

Справедливости ради. Станислав (Kreml) с самого начала выкладывал разводку, схему и прошивку контроллера.

Кстати, возможно есть портирование кремлевского контроллера на плату промикро, не в курсе последних событий.

Что касается diy комбинации MMjoy2+tlе50хх, то тут проект Виталия уверенно удерживает пальму первенства

[MYCYJIbMAHUH]

Мегамозг пришёл и принёс mmjoy2,сказав при этом.-Забудьте про холлы ss495a ,выбросиьте их.Вот Вам новая игрушка,развлекайтесь.

Виталий как Тесла,который хотел дать людям бесплатное электричество.

[Pilot27]

25.06.2021 в 11:36, Johnet сказал:

а сколько их должно быть встроено? Никто не знает, поэтому их и не встраивают, а пользователь их подключает их в необходимом количестве.

Если лень/не умеешь делать свои платы, то на али продаются платы с 3 распаянными сдвиговыми регистрами (24 кнопки). Их можно подключать последовательно до достижения необходимого количества.

Здравствуйте! Можно ссылку на такой товар?

[sergeype]

15 минут назад, Pilot27 сказал:

Здравствуйте! Можно ссылку на такой товар?

Вот. И вот. И вот еще.

[Vumpel18]

4 минуты назад, sergeype сказал:

Вот. И вот. И вот еще.

Федот, но не тот.

Дешева рибка - дешева юшка.

Скрытый текст

Не ищите дешевых решений.

Рекомендую использовать платы на чипах CD4021 разработки отечественного производителя - capitanblood.



[sergeype]

20 минут назад, Vumpel18 сказал:

Федот, но не тот.

И в чем проблема? Кроме легенд о том, что CD4021 гораздо надежнее?

[Pilot27]

35 минут назад, sergeype сказал:

Вот. И вот. И вот еще.

Спасибо! Я, может, отстал от жизни, но тысяча рублей только за сдвиговый регистр по мне так очень дорого. Матрицу кнопок спаять намного дешевле.

Изменено 26 июня 2021 пользователем Pilot27
