MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

22 сентября 2018

18 минут назад, wolodikk сказал:

Спасибо. Постараюсь. Работаю электронщиком на комбинате, но как это не парадоксально в электронике ни бум-бум. На работе часто бывает свободное время. Есть тиски, болгарка, наждак и сверлильный станок (и сварка). Из материалов сталь, аллюминий, текстолит, фторопласт- обрезки заготовки. листы. Радиоэлементов тоже хватает. Собрал пробную механику РУДа . Заготовки и наброски для педалей и РУСа имеются. Собираю информацию, курю форум.не получается в голове все разложить по полкам..Сложность в компоновке РУДа, т.к. никогда его не имел в наличии. Охота разместить по фенькиному шую чтобы не портить материал ..

Рисунок из ссылки на которую указывал выше:

Функционально. Если габариты не критичны.

Для меня важнее компактность корпуса РУД. Я расположил их в ряды и колонки справа от механизмов осей. Потом просто сделал надписи над кнопками.

Можно пронумеровать кнопки и положить на стол "шпаргалку" с расшифровкой номеров кнопок на крайний случай.

Но потом обленишишься и будешь переделывать кнопки. В любом случае это индивидуально. Понимание, какие кнопки для себя в каком месте удобнее располагать без опыта полетов, все равно с первого раза не придет.

Изменено 22 сентября 2018 пользователем =SOVA=Teiger

22 сентября 2018

4 часа назад, wolodikk сказал:

Ребята извиняюсь если не по теме. Планирую сделать металлические устройства управления для ил2 на базе промикро +ммджой от Мегамозга. Рус Руд и педали на подшипниках. Имеются платы TLE5010 и 74HC165 . Также всевозможные кнопки тумблеры. С фиксацией и без. Резисторы ползунковые и обычные разных размеров. Энкодеры из раций, магнитол и мышей. Что из этого можно полноценно задействовать ? Резисторы переделывать под ТЛЕ? Слышал что есть разница в использовании цифровых и аналоговых осей. А также какие органы управления удобнее всего разместить на самодельном РУДе и что задействовать( кнопка, тумблер, энкодер ) и как скомпоновать для удобства?

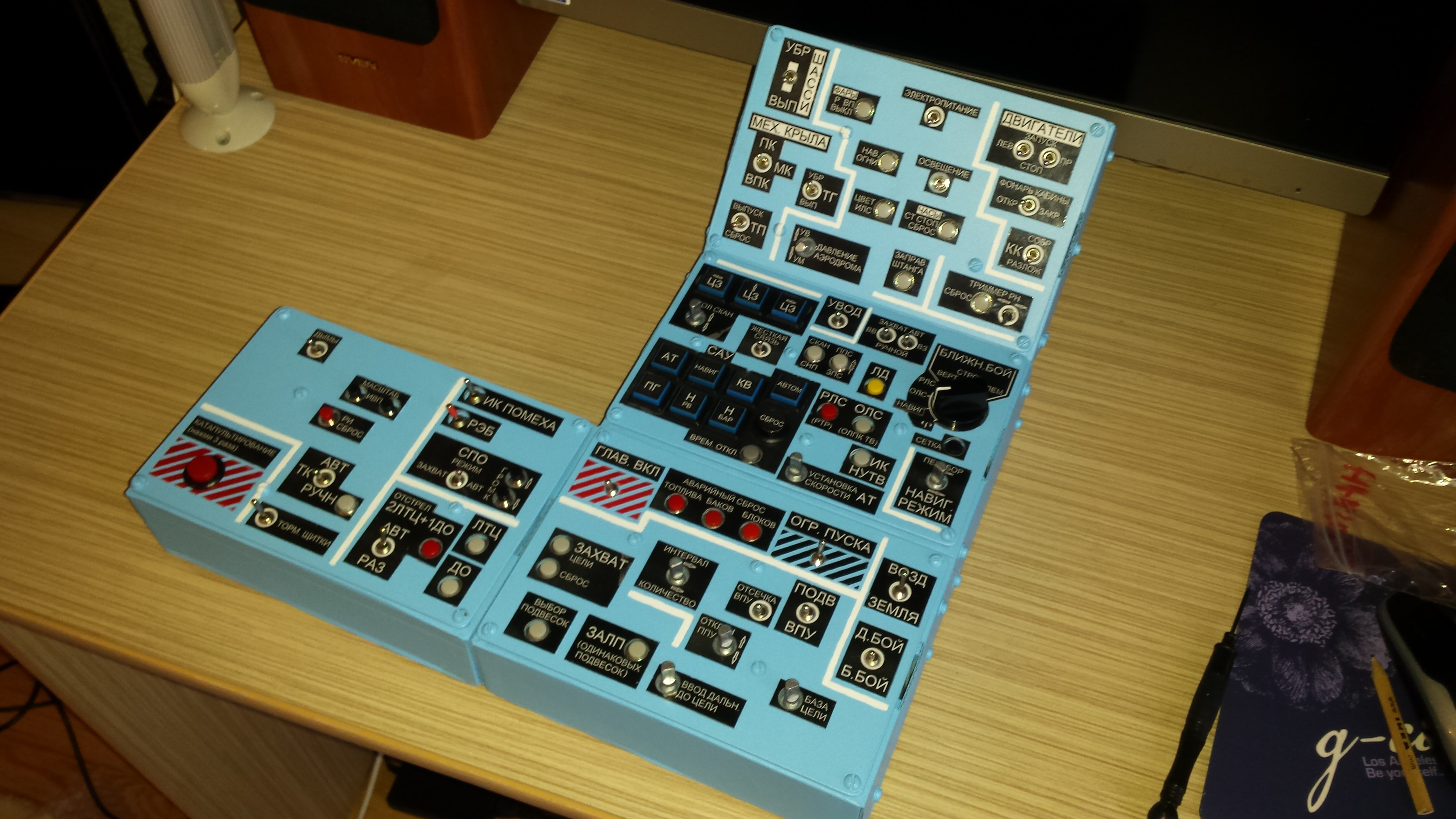

Вот тоже пример. правда не ил и без осей, но расположение систем.

А лучше, конечно, сперва поэкспериментировать на макетках, коробках - как ведут себя те или иные кнопки в игре.

Вот сейчас сижу и выковыриваю энкодер из руда. не работает, надо ставить резистор(ось). хотя в игре есть-кнопка вверх и вниз)))

22 сентября 2018

Была проблема, решил вроде, опубликована не была(проверка модератором), но удалить пост не удалось. Всем привет!

Изменено 23 сентября 2018 пользователем Shikarno
проблема решена

22 сентября 2018

Макетирование придётся делать и не один раз.

Ой неблагодарное это дело.

Скрытый текст

Универсальности достигнуть очень тяжело будет.

Может сразу на кокпит замахнуться если бюджет без ограничения.

23 сентября 2018

В 20.09.2018 в 08:02, mega_mozg_13 сказал:

[IB]Zulu

описания служебных пакетов в дискрипторе не видно, можно попробовать. в настройке 6 штук 8ми битных осей и 12 кнопок.

Туплю. Простите. Можно ещё раз? Я чего то не представил, что вы хотели увидеть? Кнопок в CH Quadrant, кстати, 24 ( 12 механических + 6 detents и 6 Min для каждой из осей)

Изменено 23 сентября 2018 пользователем [IB]Zulu

24 сентября 2018

В 22.09.2018 в 17:47, =SOVA=Teiger сказал:

В шапке темы есть примеры и схемы изготовления и использования различных радиоэлементов для подключения к плате Промикро в том числе.

В шапке темы не нашел схем подключения. Зашел на проект мджой, перешел по нужным мне направлениям- пусто. Половина сносок без информации.. Ткните носом ,пожалуйста.

Подключение осей

Подключение кнопок (сдвиговые регистры)

24 сентября 2018

Лёгкой жизни тут никто не обещал.

Скрытый текст

Качаете архив MMJOY2[v20151118] брать: https://sites.google.com/site/mmjoyproject/fajly-dla-skacivania

В папке Pictures немного есть нужной Вам информации.

Совет: забыть за диодную матрицу и использовать сдвиговые регистры для подключения кнопок.

24 сентября 2018

1 час назад, wolodikk сказал:

В шапке темы не нашел схем подключения. Зашел на проект мджой, перешел по нужным мне направлениям- пусто. Половина сносок без информации.. Ткните носом ,пожалуйста.

Подключение осей

Подключение кнопок (сдвиговые регистры)

Схема подключения тут (это в шапке темы, в примерах переделок)

25 сентября 2018

Вопрос назрел, кто конектил вирпиловскую ручку к ммджой2? Как она подключалась, без бубнов? Сколько общее количество кнопок вышло?

25 сентября 2018

34 минуты назад, =LwS=DAZZ сказал:

Вопрос назрел, кто конектил вирпиловскую ручку к ммджой2? Как она подключалась, без бубнов? Сколько общее количество кнопок вышло?

Переделывал полностью свой х52Про+самодельные педали на 1 ось. В РУС делал 2 оси+ 16 кнопок (в ручку влезла плата сдвигового регистра). От РУС к РУД (где находится сама плата MMjoy2) обошелся "родным" кабелем + 2 провода дополнительно, т.к. делал на датчиках 5010. Без танцев с бубном не обошлось. В конце концов выяснилось, что инструкцию досконально не прочитал! ? С тех пор пашет как танк.

В результате получил комплект на 8 осей и 96 кнопок.

Изменено 25 сентября 2018 пользователем =SOVA=Teiger

25 сентября 2018

40 минут назад, =SOVA=Teiger сказал:

Переделывал полностью свой х52Про+самодельные педали на 1 ось. В РУС делал 2 оси+ 16 кнопок (в ручку влезла плата сдвигового регистра). От РУС к РУД (где находится сама плата MMjoy2) обошелся "родным" кабелем + 2 провода дополнительно, т.к. делал на датчиках 5010. Без танцев с бубном не обошлось. В конце концов выяснилось, что инструкцию досконально не прочитал! ? С тех пор пашет как танк.

В результате получил комплект на 8 осей и 96 кнопок.

Да ни сайтековскую, а VIRPIL VPS Mangust. Думаю приобрести как нибудь. А то что то у вкб с их ручкой для трасмастера беда печаль с наличием. Вечно нет в наличии или у них сайт молчит до сих пор.

25 сентября 2018

1 час назад, =LwS=DAZZ сказал:

Вопрос назрел, кто конектил вирпиловскую ручку к ммджой2? Как она подключалась, без бубнов? Сколько общее количество кнопок вышло?

весь функционал ручки (кнопки + ось тормоза) работает. я помогу.

25 сентября 2018

25 минут назад, mega_mozg_13 сказал:

весь функционал ручки (кнопки + ось тормоза) работает. я помогу.

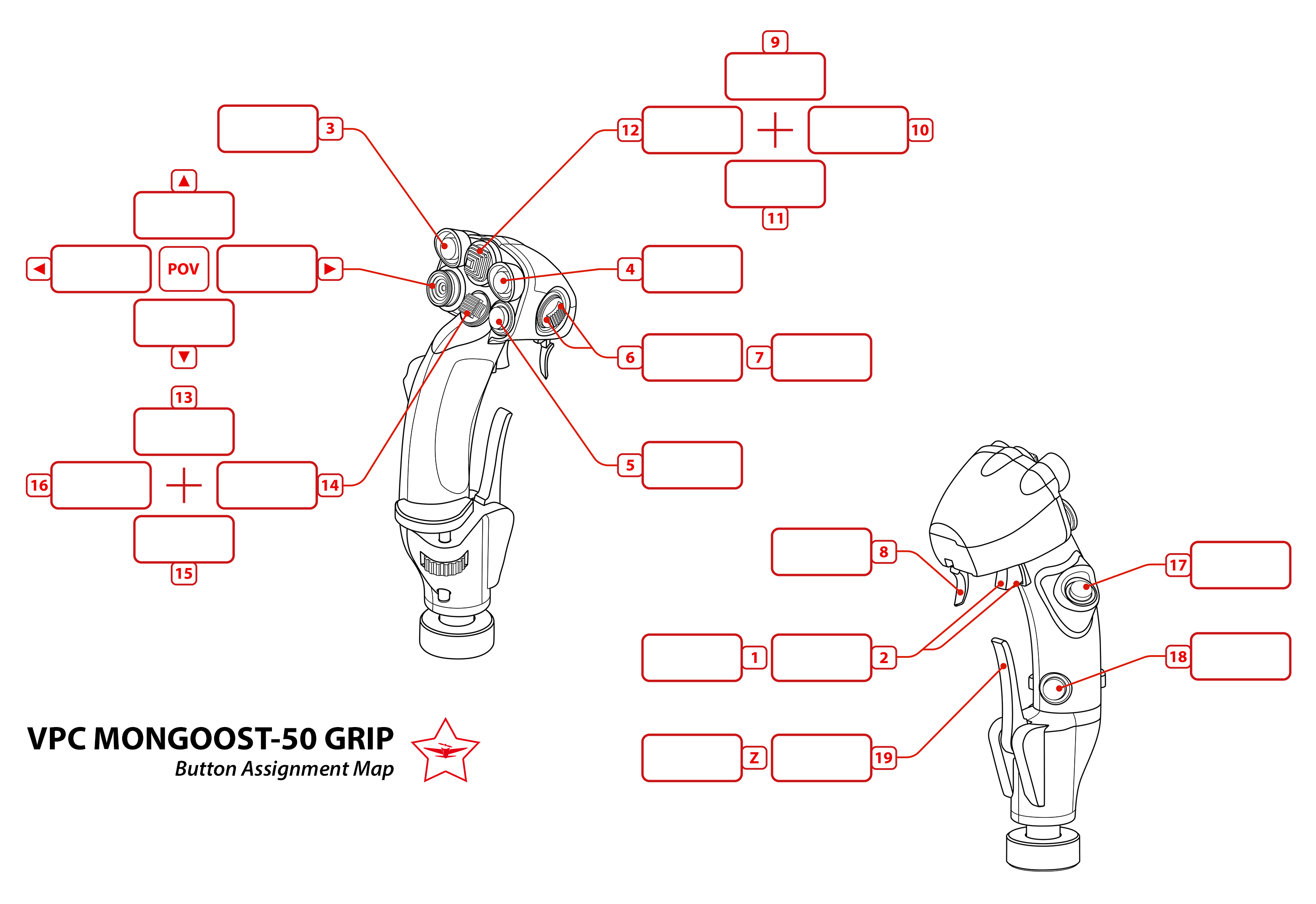

Не подскажешь, сколько будет кнопок? Вроде штук 20-22 насчитал. Зависит от опции. Если так, то хватит вполне.

25 сентября 2018

22 кнопки (23я на тормозе программная)

25 сентября 2018

m ega_mozg_13

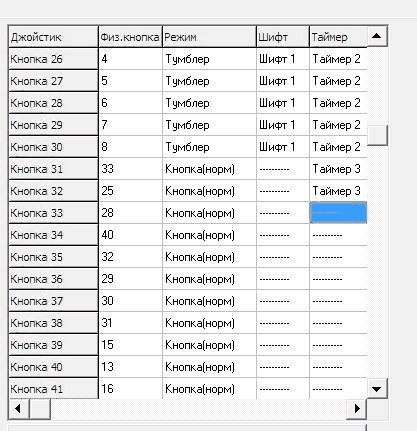

подскажи , как то странно шифты на кнопках работают, т.е. у меня есть допустим два Шифта на ВКЛ, и три обычные кнопки,

идея такая - что бы получить 9 логических кнопок, имея два шифта и три физических кнопки

Назначаю физические кнопки , условно

1 - 1 Шифт1

2 - 2 Шифт1

3 - 3 Шифт1

4 - 1 Шифт2

5 - 2 Шифт2

6 - 3 Шифт2

7 - 1 ---

8 - 2 ---

9 - 3 ---

, но при любом включенном из двух шифтов , кроме непосредственно назначенной кнопки, срабатывает и та которая назначена без шифта ...

т.е. допустим включен Шифт1

и нажимаю физическую кнопку 1, срабатывает Логическая 1 и 7

включен Шифт2

и нажимаю физическую кнопку 1, срабатывает Логическая 3 и опять же 7 ,

это так и задумано или я где то что то не догоняю в в настройках

Версии пробовал 20161101, 20160818, 20151118

Все кнопки и шифты сделаны через регистры 74hc165 и в интерфейсе JoySetup физически отрабатывают нормально

зыы. И в догонку, то что енкодеры, шифты и тумлеры, можно повесить только на первые 32 кнопки это связано с какими то ограничениями windows или просто такая реализация ?

25 сентября 2018

3 часа назад, Magenta сказал:

но при любом включенном из двух шифтов , кроме непосредственно назначенной кнопки, срабатывает и та которая назначена без шифта ...

По-моему все логично. Чтобы не срабатывали обычные кнопки нужно поставить к ним условие ШИФТ-ВЫКЛ. Правда это прокатит только с одним шифтом. Поищите информацию как к mmjoy2 подключить ручку кобры с сохранением функционала, где-то тут на форуме было, там похожая ситуация решается.

Изменено 25 сентября 2018 пользователем capitanblood

25 сентября 2018

4 часа назад, capitanblood сказал:

По-моему все логично

Ну так то да, но у каждого логика своя тогда больше одного шифта назначать вообще бессмысленно, ну или надо тогда на назначение кнопки вводить дополнительную логику типа И/ИЛИ , тогда на двух независимых шифтах и трех кнопках можно будет реализовать 12 логических кнопок ...

25 сентября 2018

18 минут назад, Magenta сказал:

Ну так то да, но у каждого логика своя тогда больше одного шифта назначать вообще бессмысленно, ну или надо тогда на назначение кнопки вводить дополнительную логику типа И/ИЛИ , тогда на двух независимых шифтах и трех кнопках можно будет реализовать 12 логических кнопок ...

Что удивительного что срабатывают две логические кнопки при нажатии на одну физическую кнопку с включенным шифтом, у Вас же не прописано условие, когда логическая кнопка без назначенного шифта не должна срабатывать. А назначать шифтов можно сколько позволяет софт, просто тогда каждая логическая кнопка должна иметь условие срабатывания, в данном случае свой "шифт".

25 сентября 2018

Ну да, это понятно , просто если бы было что типа

Лог кн. 1 Физ. кн. 1 + Shift 1 OFF && Shift2 OFF

Лог кн. 2 Физ. кн. 2 + Shift 1 OFF && Shift2 OFF

Лог кн. 3 Физ. кн. 3 + Shift 1 OFF && Shift2 OFF

Лог кн. 4 Физ. кн. 1 + Shift 1 ON && Shift2 OFF

Лог кн. 5 Физ. кн. 2 + Shift 1 ON && Shift2 OFF

Лог кн. 6 Физ. кн. 3 + Shift 1 ON && Shift2 OFF

Лог кн. 7 Физ. кн. 1 + Shift 1 OFF && Shift2 ON

Лог кн. 8 Физ. кн. 2 + Shift 1 OFF && Shift2 ON

Лог кн. 9 Физ. кн. 3 + Shift 1 OFF && Shift2 ON

Лог кн. 10 Физ. кн. 1 + Shift 1 ON && Shift2 ON

Лог кн. 11 Физ. кн. 2 + Shift 1 ON && Shift2 ON

Лог кн. 12 Физ. кн. 3 + Shift 1 ON && Shift2 ON

То можно было бы интересные комбинации на минимуме физ. кнопок устраивать … ну это так, хотелки ...

Это могло бы быть полезным для смены через шифт например модели самолёта (разное назначение в управлении) и/или разных этапах полёта взлет/полет/бой/просадка

ЗЫ. Да и под шифтом я тут подразумеваю. тумблер/переключатель с фиксацией , а не просто кнопка для оперативного управления

Изменено 25 сентября 2018 пользователем Magenta

28 сентября 2018

Возник ещё вопросик по конфигуратору, что есть Фильтр - в его физическом так сказать значении ? Это просто загрубление датчика , т.е. тупо делим голые данные на значение фильтра и округляем до ближайшего целого, или всё таки это некоторое сглаживание с апроксимацией последних N-значений ?

Если датчик допустим отдает честных 12 бит , есть ли в нём (в фильтре) смысл , если используется сглаживание , допустим как вариант накопление в кольцевом списке последних N значений и выдача с контролера среднего значения, то определенно есть, если же это просто деление последнего значения на N то наверное смысла особого нет?

чывсвс

Изменено 28 сентября 2018 пользователем Magenta

1 октября 2018

В 28.09.2018 в 18:07, Magenta сказал:

Возник ещё вопросик по конфигуратору, что есть Фильтр - в его физическом так сказать значении ? Это просто загрубление датчика , т.е. тупо делим голые данные на значение фильтра и округляем до ближайшего целого, или всё таки это некоторое сглаживание с апроксимацией последних N-значений ?

Если датчик допустим отдает честных 12 бит , есть ли в нём (в фильтре) смысл , если используется сглаживание , допустим как вариант накопление в кольцевом списке последних N значений и выдача с контролера среднего значения, то определенно есть, если же это просто деление последнего значения на N то наверное смысла особого нет?

чывсвс

Физически - это сложение нескольких выборок значений АЦП и деление полученной суммы на количество выборок.

Датчики разные бывают, и даже если АЦП дает "честных 12 бит", младшие из них могут скакать. Для устранения и сглаживания этих колебаний есть возможность "фильтровать" их программным способом.

На счет деления на N смыла не вижу, а проверить легко : при изменении N должны уменьшаться итоговые значения.

1 октября 2018

В 25.09.2018 в 21:37, capitanblood сказал:

По-моему все логично. Чтобы не срабатывали обычные кнопки нужно поставить к ним условие ШИФТ-ВЫКЛ. Правда это прокатит только с одним шифтом. Поищите информацию как к mmjoy2 подключить ручку кобры с сохранением функционала, где-то тут на форуме было, там похожая ситуация решается.

Там диодами эмулируется нажатие третьего шифта (когда нажат любой из шифтов).

Изменено 1 октября 2018 пользователем Johnet

5 октября 2018

Здраствуйте.

Уважаемые,я к Ардуине подцепил датчик MLX-90333.Прописал его в конфигураторе как"внутренний датчик"Оси X,Y работают.

А зачем тогда такое подключение MLX-90333 через ADC MCP 3208 как на видео?

5 октября 2018

1 час назад, MYCYJIbMAHUH сказал:

Здраствуйте.

Уважаемые,я к Ардуине подцепил датчик MLX-90333.Прописал его в конфигураторе как"внутренний датчик"Оси X,Y работают.

А зачем тогда такое подключение MLX-90333 через ADC MCP 3208 как на видео?

Ну у МЛХ аналоговый выход со всеми его недостатками, на видио человек цепляет его через АЦП, в принципе если провода короткие, можно брать прямо аналоговый сигнал, преимущество работы через АЦП по моему где в первых темах топика описаны ...

5 октября 2018

39 минут назад, Magenta сказал:

Ну у МЛХ аналоговый выход со всеми его недостатками, на видио человек цепляет его через АЦП, в принципе если провода короткие, можно брать прямо аналоговый сигнал, преимущество работы через АЦП по моему где в первых темах топика описаны ...

Ясно-понятно.MLX-90333 стараться располагать поближе к контроллеру.

6 октября 2018

В 05.10.2018 в 03:22, MYCYJIbMAHUH сказал:

Hello

Dear, I hooked up the MLX-90333 sensor to Arduin. I registered it in the configurator as an "internal sensor" of the X, Y Axes.

Why then such a connection MLX-90333 through the ADC MCP 3208 as in the video?

https://youtu.be/PnYz1J-O26c

Not sure, about... but based on what the guy of this video say in SimHQ the MLX 90333 he use came from T.16000M - programmed for digital output, requiring use MCP3208.

In Aliexpress are MLX90333 set for analog output.

Изменено 6 октября 2018 пользователем Sokol1

7 октября 2018

В ‎05‎.‎10‎.‎2018 в 10:22, MYCYJIbMAHUH сказал:

Здраствуйте.

Уважаемые,я к Ардуине подцепил датчик MLX-90333.Прописал его в конфигураторе как"внутренний датчик"Оси X,Y работают.

А зачем тогда такое подключение MLX-90333 через ADC MCP 3208 как на видео?

Ну раз уж Вы к Ардуине подключаете датчик, а не к трастовскому контроллеру то почему бы не поставить tle5010/11. Он в каких-то версиях прошивки работает как двухканальный и можно не мудрить с АЦП (кстати, если уж подключать аналоговый датчик на два канала достаточно mcp3202, а не 3208.)

7 октября 2018

Бодрого времени. Сделал приблуду, можно стебаться, ну у кого откуда руки. Спасибо МегаМозгу за его создание и всем кто приблудодействует). Прошивка MMJOY2[v20160818upd1].

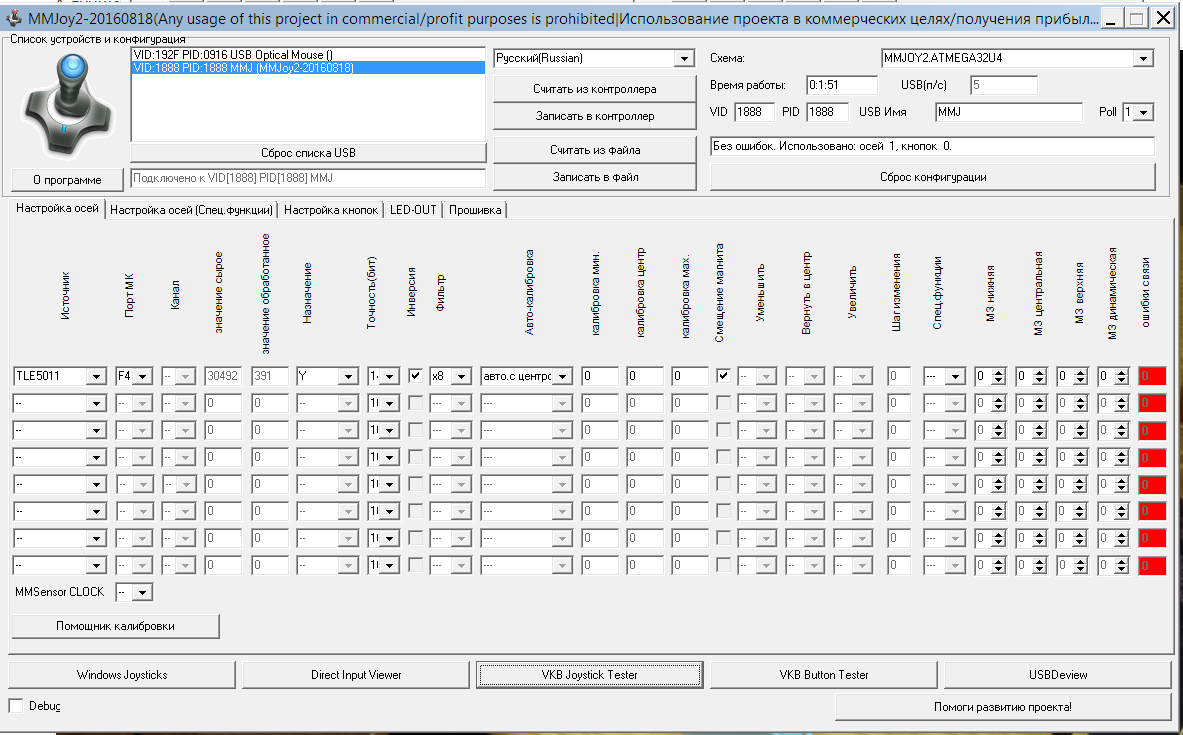

В сей устройстве решил сэкономить и поставил ток одну ТЛЕшку на тягу, остальные оси (5шт) на резаки, так столкнулся с проблемой, что одна ось всегда возбуждалась и тянула другую резистивную за собой. и при переключениях портов всегда такая была. Пришлось от одной отказаться и вуаля, все норм. Индикаторы я так понимаю у меня для подсветки ток, чтот ничего с Ильюшы не подтягивает, либо чтот намудрил, но я так понял подключение: Vcc. Gnd, miso B3, SCK B1, CS B4.

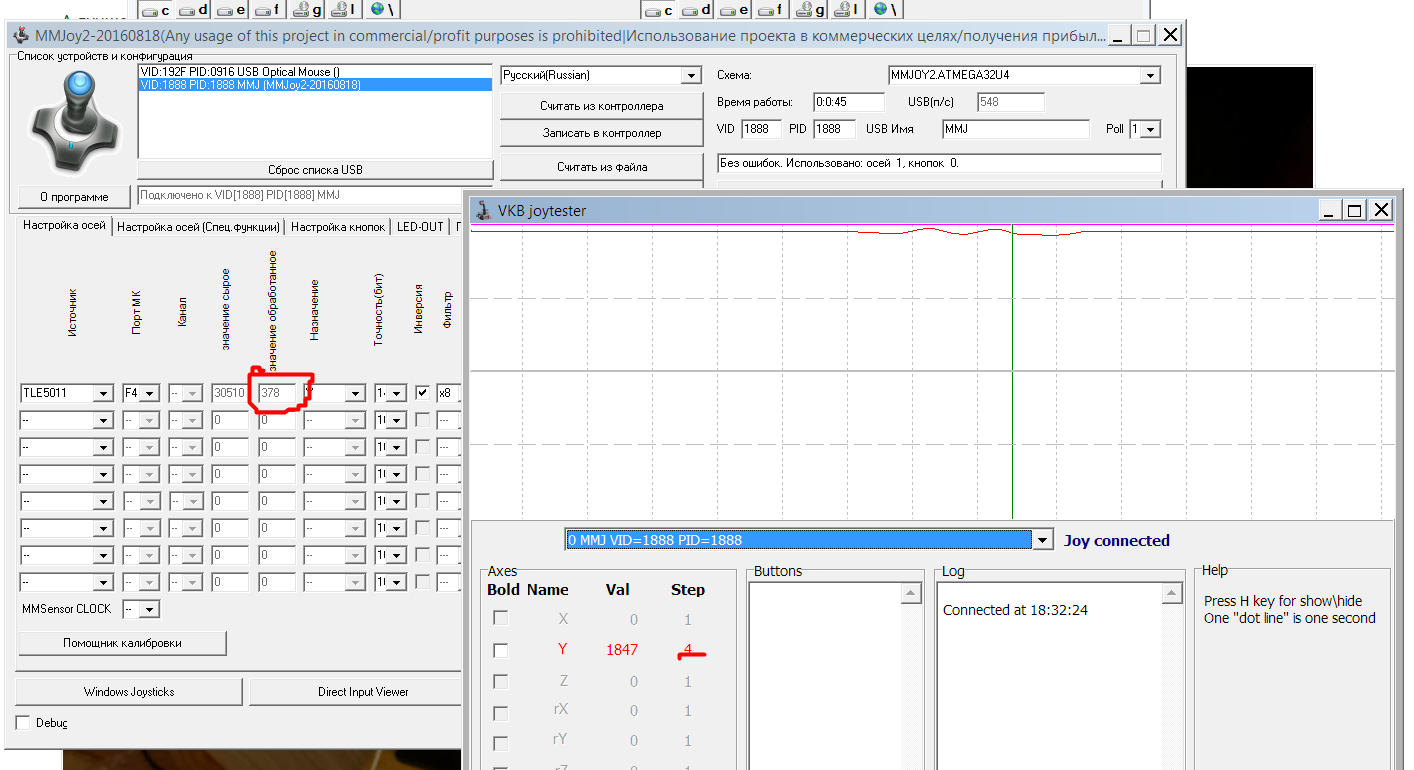

Думал всё уже, но появилась проблема с кнопками(см. рис 2) , кнопки ниже 32-й словно в конфигураторе не настраиваются, не устанавливается ни таймер ни шифт, ни меняется тип кнопки. При попытке менять сбрасывается обратно. такая же ситуация и в прошивке MMJOY2 [v20161101]. Если сталкивались, подскажите куда рыть в данных прошивках или придётся более раннею калупать. (к этим то уже привык) ). Всем спасибо. Хоть хобби появилось).

8 октября 2018

Чего то вторая тле перестала работать на педалях за полгода... нехорошая тенденция однако.

8 октября 2018

21 час назад, capitanblood сказал:

Ну раз уж Вы к Ардуине подключаете датчик, а не к трастовскому контроллеру то почему бы не поставить tle5010/11. Он в каких-то версиях прошивки работает как двухканальный и можно не мудрить с АЦП (кстати, если уж подключать аналоговый датчик на два канала достаточно mcp3202, а не 3208.)

Спасибо за подсказки.Датчик MLX уже куплен и будет прикручен к механике однозначно.От поставленной задачи яя не откажусь)))).

Не могли бы Вы помочь со схемой,как mpc 3202 соединить с датчиком и промикро?

PS: Кто-бы подсказал какая версия конфигуратора позволяет использовать одну TLE для двух осей?

Изменено 8 октября 2018 пользователем MYCYJIbMAHUH

8 октября 2018

2 часа назад, MYCYJIbMAHUH сказал:

Спасибо за подсказки.Датчик MLX уже куплен и будет прикручен к механике однозначно.От поставленной задачи яя не откажусь)))).

Не могли бы Вы помочь со схемой,как mpc 3202 соединить с датчиком и промикро?

PS: Кто-бы подсказал какая версия конфигуратора позволяет использовать одну TLE для двух осей?

Если MLX восьминогая то схема в "даташите" такая:

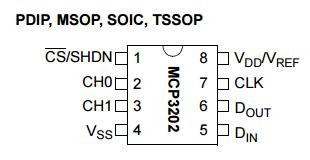

где на месте АЦП (ADC) должен стоять MCP3202:

Соответственно: выходы MLX (ноги 4 и 5) подключаются к входам MCP3202 (ноги 2 и 3). К промикре подключается аналогично как и MCP3208.

Мне кажется использовать TLE для двух осей не получиться, в ней два моста сделано для возможности определения угла поворота магнитного поля в одной плоскости на 360 градусов. Плюс в TLE уже встроен 16-битный АЦП!

8 октября 2018

3 часа назад, Alator сказал:

Чего то вторая тле перестала работать на педалях за полгода... нехорошая тенденция однако.

Может магнит через чур сильный и очень близко к датчику ? У меня то же деградировали тле-шки пока не поставил магнит поменьше (раньше стоял ф10 5 мм толщиной, поменял на ф6 3мм уже года полтора полет нормальный)

8 октября 2018

Вариант конечно интересный с заменой мангнита. Спасибо за наводку. Попробую.

8 октября 2018

3 часа назад, Alator сказал:

Чего то вторая тле перестала работать на педалях за полгода... нехорошая тенденция однако.

Только что, Magenta сказал:

Может магнит через чур сильный и очень близко к датчику ? У меня то же деградировали тле-шки пока не поставил магнит поменьше (раньше стоял ф10 5 мм толщиной, поменял на ф6 3мм уже года полтора полет нормальный)

Парни, а какие симптомы ? Быстрое или протяженное во времени проявление этого эффекта ?

8 октября 2018

У меня проявлялось сразу оба раза. Вечером - работает все. Следующее включение - не работает ни одна ось. В конфигураторе ошибки по всем осям. Выдергиваешь неисправный датчик - все остальные оси работают нормально, ошибки уходят. В прошлый раз еще тле грелась как печка. Нынче датчик не греется.

Изменено 8 октября 2018 пользователем Alator

8 октября 2018

1 час назад, Zurabik сказал:

Плюс в TLE уже встроен 16-битный АЦП!

Zurabik,спасибо большое ,но что это значит?Если MLX-90333 подсоединить напрямую к промикро,хуже от этого не станет?

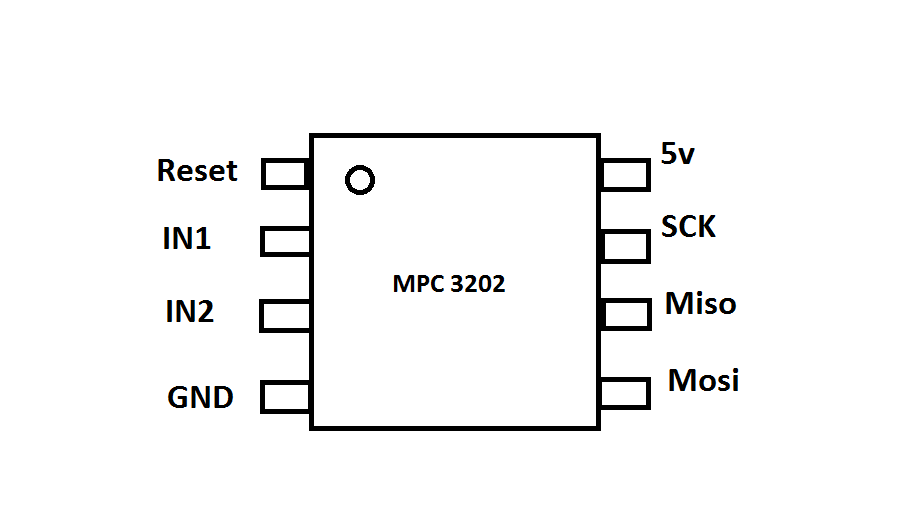

Я тут в инете покопался и для себя нарисовал.Всё правильно ?

Изменено 8 октября 2018 пользователем MYCYJIbMAHUH

8 октября 2018

1 час назад, Zurabik сказал:

Мне кажется использовать TLE для двух осей не получиться, в ней два моста сделано для возможности определения угла поворота магнитного поля в одной плоскости на 360 градусов. Плюс в TLE уже встроен 16-битный АЦП!

https://sites.google.com/site/mmjoyproject/novosti-i-obnovlenia/obnovleniemmjoy2v20150706-1

Ну как же в 2015 году ввели такую функцию, правда потом удалили, наверное непопулярной была, нужно было выбрать тип сенсора S/C TLE5010/11.

8 октября 2018

9 минут назад, MYCYJIbMAHUH сказал:

Zurabik,спасибо большое ,но что это значит?Если MLX-90333 подсоединить напрямую к промикро,хуже от этого не станет?

Я тут в инете покопался и для себя нарисовал.Всё правильно ?

...

Вообще MLX-90333 может выдать сигнал 3-х видов:

- 2-аналоговых

- цифровой (в нем есть 12 битный АЦП)

- PWM широтно-импульсный

Если взять аналоговый сигнал, то его можно завести напрямую в промикру (на внутренний АЦП). Либо используя внешний АЦП (например MCP3202 или другой) завести его в промикру через SPI.

По схеме не Reset а Chipselect.

9 минут назад, capitanblood сказал:

https://sites.google.com/site/mmjoyproject/novosti-i-obnovlenia/obnovleniemmjoy2v20150706-1

Ну как же в 2015 году ввели такую функцию, правда потом удалили, наверное непопулярной была, нужно было выбрать тип сенсора S/C TLE5010/11.

Во как! Стало быть получиться. Я как то упустил такой способ изврата, спасибо!

8 октября 2018

1 час назад, Komaroff сказал:

Парни, а какие симптомы ? Быстрое или протяженное во времени проявление этого эффекта ?

У меня проявлялось так:

1. Все работает

2. В очередной раз включаешь, не работает, в конфигураторе сыпятся ошибки и иной раз всё же реакция есть, но дискретная, т.е. на поворот магнита реакция как бы бинарная, т.е. награфике появляются ступеньки, как будто сигнал на какое то время пропадает ... через некоторое время датчик вообще становится не возможно откалибровать , и соответственно применить, запаиваю другую тле-шку из той же партии, всё становиться нормально ...

(т.е. дело не в ардуинке, не в контактах или наводках, а именно в самой тле-шке)

зы. Кстати надо попробовать как нибудь подключить такую тлешку может отлежалась вне магнитного поля и заработает по новой

8 октября 2018

45 минут назад, capitanblood сказал:

https://sites.google.com/site/mmjoyproject/novosti-i-obnovlenia/obnovleniemmjoy2v20150706-1

Спасибо огромное))

MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

Рекомендованные сообщения

=SOVA=Teiger

kuzma84

Shikarno

Vumpel18

[IB]Zulu

[IB]Zulu
