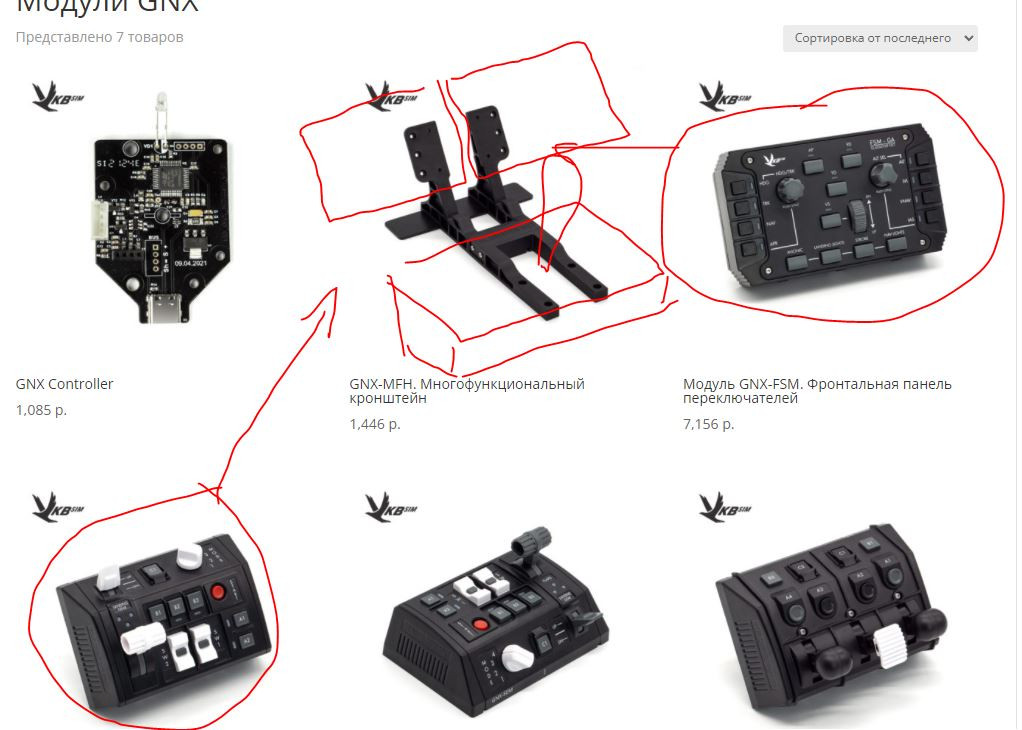

Илья, а вот таким образом можно будет собрать модуль?

в центре РУС GNX, спереди перед ним на подставке Модуль GNX-FSM + Модуль GNX SEM-V
а слева к РУСу Модуль GNX-THQ. Throttle Quadrant.



места мало справа на столе, хочется вот так собрать.



Скрытый текст






или все ж придется второй GNX-MFH. Многофункциональный кронштейн покупать?

Опубликовано:

MFH крепится ТОЛЬКО к горизонтальным модулям. К корпусу ГНХ он не крепится.

у меня нет под рукой подходящей фотографии, но твой сетап выглядеть должен типа такого

Опубликовано:

ага. понял, почему нет на фото вариантов с креплением к корпусу.
Тогда просто вопрос о том, можно ли одновременно на MFH закрепить SEM-V и FSM

Опубликовано:

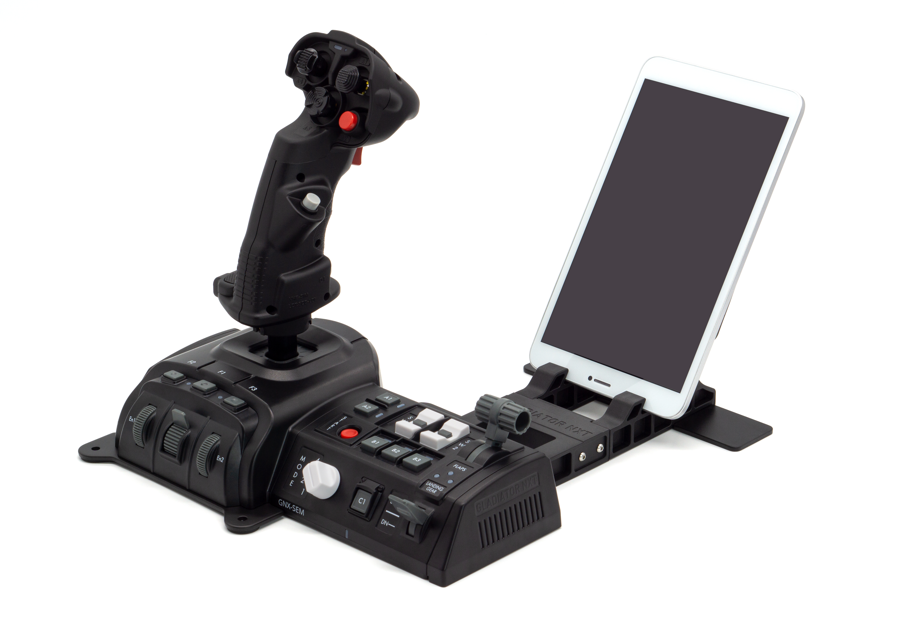

Только вместо левого джоя - правый, вместо планшета - модуль FSM-GA

10 минут назад, DiFiS сказал:

ага. понял, почему нет на фото вариантов с креплением к корпусу.
Тогда просто вопрос о том, можно ли одновременно на MFH закрепить SEM-V и FSM

Нет. Можно собрать конструкцию из нескольких SEM-V и THQ-V и закрепить на одном MFH. Но FSM не стекируется с корпусами THQ\SEM

  • Спасибо! 1
  • 2 недели спустя...
Опубликовано: (изменено)
18.11.2021 в 02:50, uiv сказал:



Вчера получили обновленный пластик ручки. Я соврал, у ручки спереди есть кнопки, поэтому ее нельзя развернуть на 180 град (кнопки будут под ладонью, а не под пальцами)

Да и пускай, главное что можно повернуть, пусть будут под ладонью ничего страшного.

Изменено пользователем Hunter2I1
  • 2 недели спустя...
Опубликовано: (изменено)

Можно ли подключить стоковый РУД кугара в Gladiator NXT? ибо переделать этот РУД в самостоятельное устройство, геморрой ещё тот

Изменено пользователем Avadon
Опубликовано:
6 часов назад, Avadon сказал:

Можно ли подключить стоковый РУД кугара в Gladiator NXT? ибо переделать этот РУД в самостоятельное устройство, геморрой ещё тот

Просто подключить не получится.

Проще сделать РУД Cougar отдельным устройством.

Скрытый текст

Возможен вариант совместимости с NXT при использовании электроники от VKB.



  • Спасибо! 1
Опубликовано:
24 минуты назад, Vumpel18 сказал:

Просто подключить не получится.

Проще сделать РУД Cougar отдельным устройством.

  Показать содержимое

Возможен вариант совместимости с NXT при использовании электроники от VKB.



Благодарю, бро!

Опубликовано:

Добрый день! Вопрос к разработчикам: если я правильно понимаю, то при подключении одного SEM к Гладиатору  Pro  мне не нужно покупать GNX-HID ? Но обновлять прошивку всё равно придётся?

Опубликовано: (изменено)
2 часа назад, 19ejik66 сказал:

Добрый день! Вопрос к разработчикам: если я правильно понимаю, то при подключении одного SEM к Гладиатору  Pro  мне не нужно покупать GNX-HID ? Но обновлять прошивку всё равно придётся?

Здравствуйте,

Гладиатор Pro - имеется ввиду предыдущего поколения, не NXT?

Теоретически подключить можно и к нему, но придётся много читать мануалов, делать специальный кабель для подключения.

Автомата конфигурации там нет и не будет - все настраивать вручную. Замечания по поводу неинтуитивности  - гарантия полного одиночества в этом процессе, так что лучше ознакомиться с предметом заранее.

Подключение через GNX-HID проще на порядок.





Изменено пользователем Alex_Oz
Опубликовано:
4 часа назад, Alex_Oz сказал:

Здравствуйте,

Гладиатор Pro - имеется ввиду предыдущего поколения, не NXT?

Теоретически подключить можно и к нему, но придётся много читать мануалов, делать специальный кабель для подключения.

Автомата конфигурации там нет и не будет - все настраивать вручную. Замечания по поводу неинтуитивности  - гарантия полного одиночества в этом процессе, так что лучше ознакомиться с предметом заранее.

Подключение через GNX-HID проще на порядок.







чтото мне не по себе стало. Т.е. владельцам Gunfighter-ов приготовится к поеданию кактусов? Пихать GNX-HID в блэк бокс такое себе развлечение, да и незачем.



А попросить хоть какой-нибудь профиль для примера, с подключением какого либо модуля к blackboxу можно будет?

Опубликовано:
5 часов назад, Alex_Oz сказал:

Здравствуйте,

Гладиатор Pro - имеется ввиду предыдущего поколения, не NXT?...







Гладиатор NXT Pro -- вопрос был о свежем поколении.

Опубликовано:
7 минут назад, 19ejik66 сказал:

Гладиатор NXT Pro -- вопрос был о свежем поколении.

Нет такого. Есть Premium

Опубликовано:
14 минут назад, JGr124_boRada сказал:

Нет такого. Есть Premium

Извините, ошибся?. Конечно же, Premium.

Опубликовано:

Подключение к NXT - да, обновить прошивку, сделать автоконфиг.

Какие-то модули были прописаны и в старой прошивке, млшут работать. Но лучше обновить.

1 час назад, La_GGaR сказал:

А попросить хоть какой-нибудь профиль для примера, с подключением какого либо модуля к blackboxу можно будет?



Пример - нет проблем, какой модуль к чему подключаем?

Опубликовано: (изменено)
9 минут назад, Alex_Oz сказал:

Пример - нет проблем, какой модуль к чему подключаем?

Пока не получил блоки, жду.



Но планирую следующую связку на попробовать (надеюсь на этой неделе получить): оранжевый блекбокс с ручкой GF Ultima без твиста + FSM-GA



И еще если можно, выложите распиновку FSM-GA и гнезда блекбокса - кабель самостоятельно сделаю.

Изменено пользователем La_GGaR
Опубликовано: (изменено)

С самодельным кабелем есть проблема такого плана:

BB c платой v1.6 на 6-ти пиновом разъеме штатно может иметь только 5V, поэтому тут варианты подлючения такие:

1. Подключаем к 6-ти пиновому BUS (USART1/3), но на питание внешних модулей ставим свой стабилизатор 3.3V

2. Брать изнутри питание чревато - стаб слабенький. Я проверю, что там по потреблению, может один модуль на пределе и вытянет.



Питать модули от 5V напрямую - не допускается!



Изменено пользователем Alex_Oz
Опубликовано:

Подключил к 4-х pin разъёму (оранжеваго BB ) FSM-GA, параллельно GF+MCGU. Суммарно система в 150 ма вкладывается - но не факт что  у всех и всегда  такое будет.

Т.е. на свой страх и риск попробовать можно.

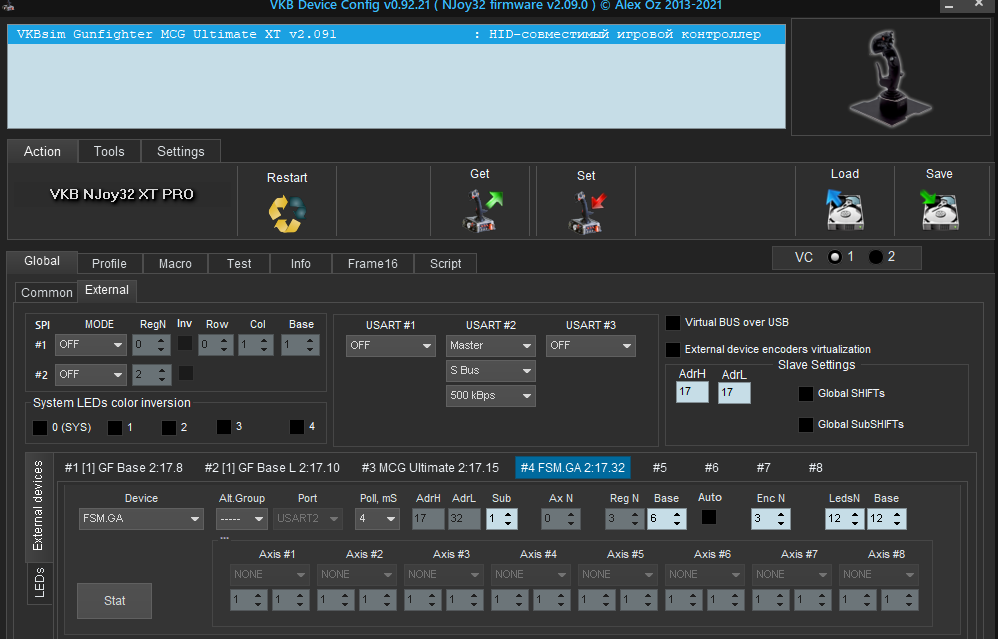

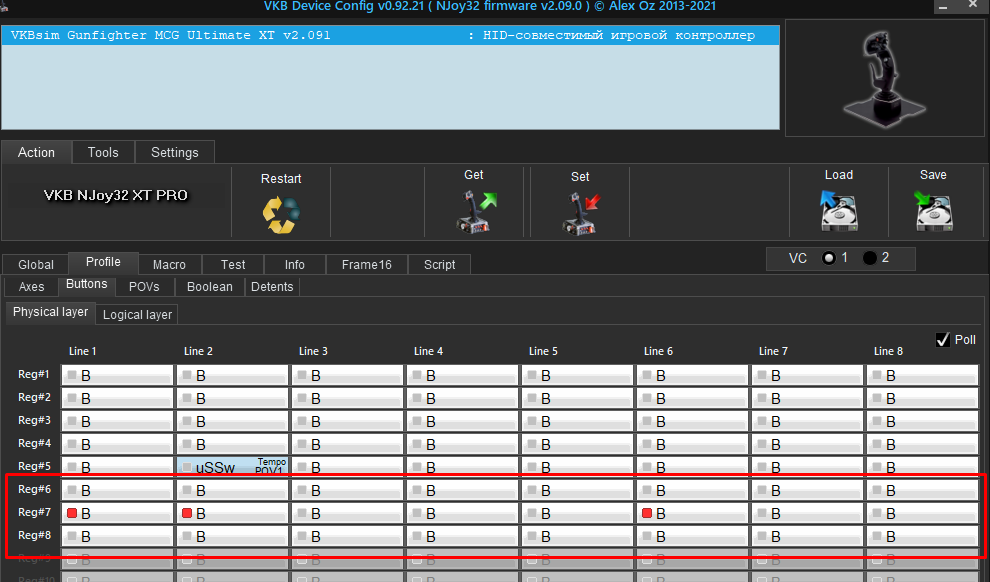

722422139_.png.f763a8e2d4bb79a41a713336e70b685b.png  472749321_.png.ca590b993cd4dff9cfc521231a33eab5.png

  • Спасибо! 1
Опубликовано:

А когда будет приблуда чтобы штатно цеплять модули на стронгхолды?

  • 2 недели спустя...
Опубликовано:
14.12.2021 в 21:41, Alex_Oz сказал:

Подключил к 4-х pin разъёму (оранжеваго BB ) FSM-GA, параллельно GF+MCGU. Суммарно система в 150 ма вкладывается - но не факт что  у всех и всегда  такое будет.



Для правильного понижения питания с 3.3 вольт надо понимать потребляемый максимальный ток. Какой максимальный ток у FSM-GA?)))



И еще желательно распиновку на 7 контактном разъеме черного блэкбокса. Со стороны разъема, а еще лучше по номерам контактов. Можно попросить?



И правильно я понимаю, в принципе я могу прицепится к комплектному кабелю, которым модули между собой соединяются, где красный это +3в, черные земля, желтый сигнальный кабель?



И какая максимальныя длина кабеля может быть? 20-30 см потянет?



Заранее спасибо за ответы.

Опубликовано:

Считайте 50 мА

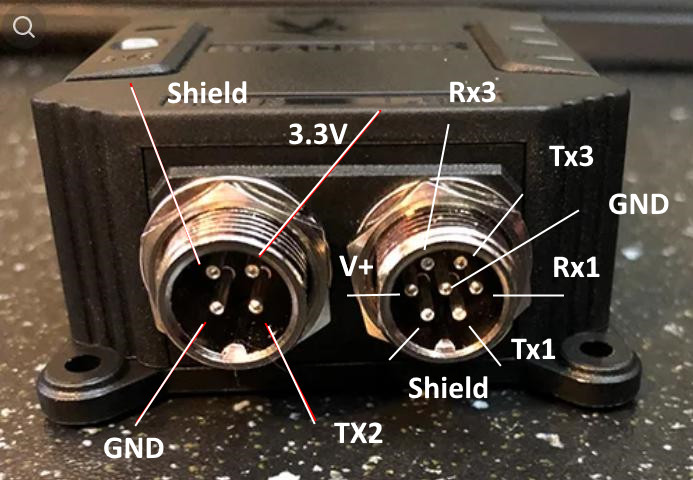

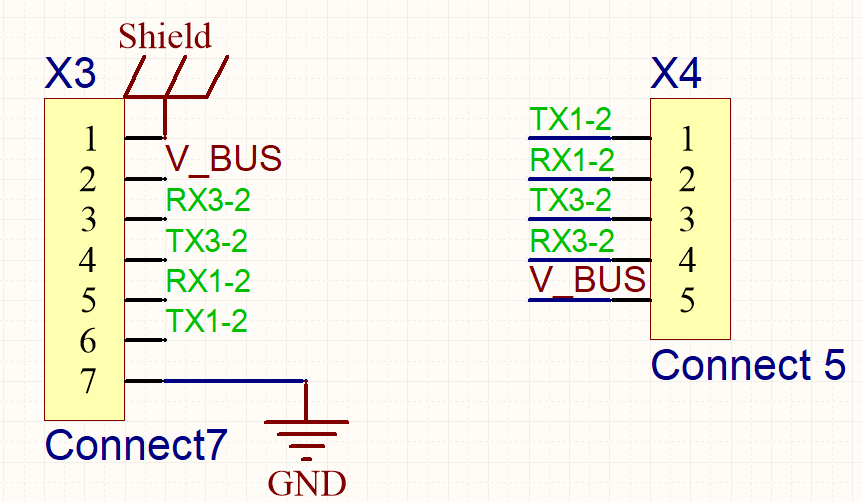

439091583_.jpg.2e00d21ce9d4779fc698f9554bab2e6b.jpg  760789557_.png.53325692fca8cc29b641ca00740e1a34.png



Правильно, но цвета лучше проверить - на плате  разъём подписан



Кабель метров до двух, но может зависеть числа модулей. 30 см на один модуль - с хорошим запасом.

  • Спасибо! 1
Опубликовано: (изменено)

С наступившим коллеги.

После подъеденных салатиков приступил к реализации плана по сращиванию FSM-GA с черным блекбоксом.



Закупил стабилизаторов, конденсаторов, собрал все по уму, потестировал на батарейках, получил из 8 вольт стабильные 3.3.



Далее пошел проверять на блекбоксе. И по схеме Alex_Oz получаю облом. между V+ и землей на 7 жильном разъеме, блуждают какие то милливольты. Нету там 5 вольт.



На всякий случай, проверил схему на 4х жильном, может тестер глючит или меня. Но нет, там стабильно, 3.3 вольта есть.



Решил провести реверсиженеринг, разобрал черный блекбокс. Нашел на выходной площадке землю:






и прозванивается этот контакт на то, что у Алекса помечено как V+.



Ну ок, с учетом сделанного открытия, снова перепробовал все остальные контакты в поисках 5 вольт. А нету.

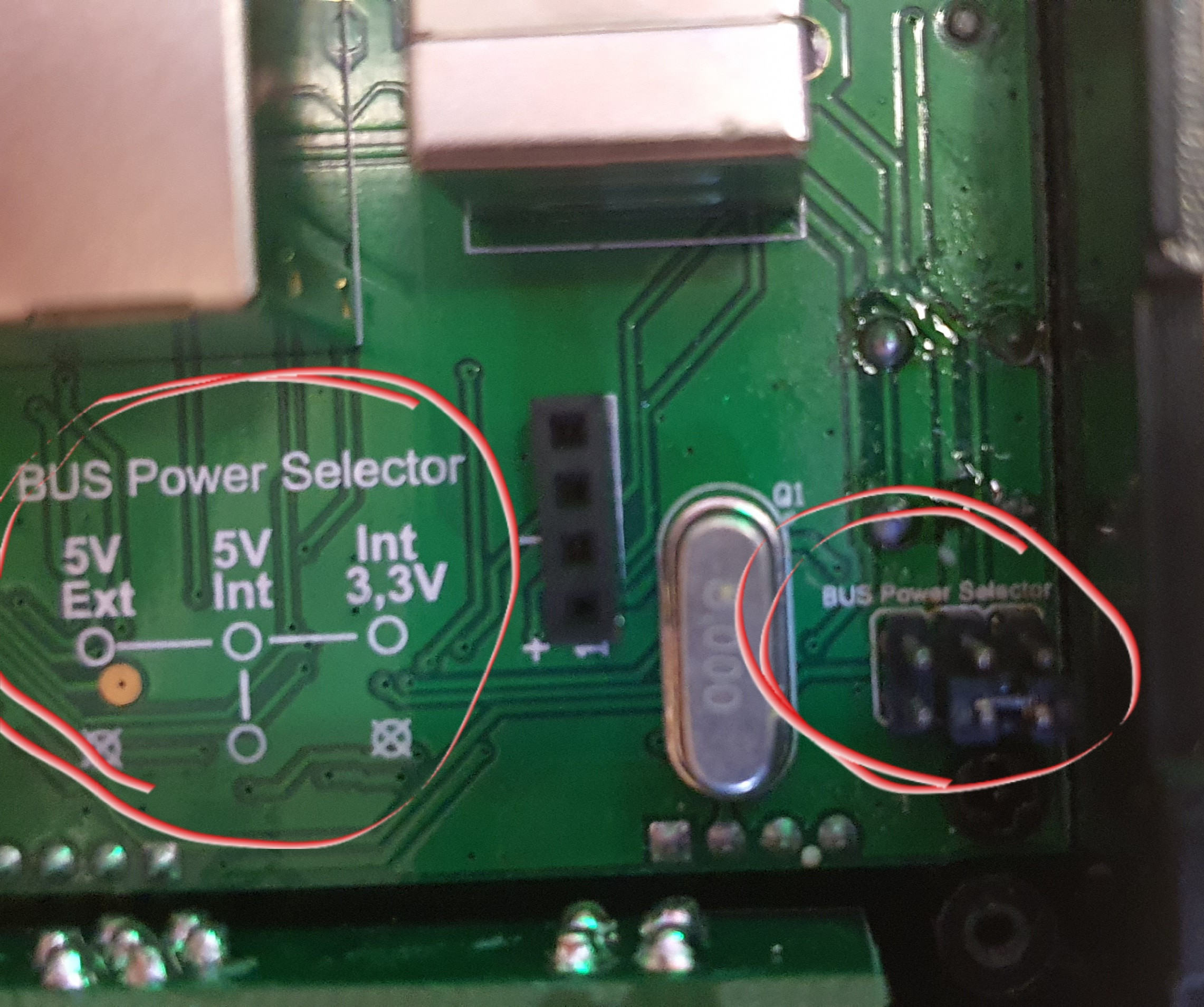

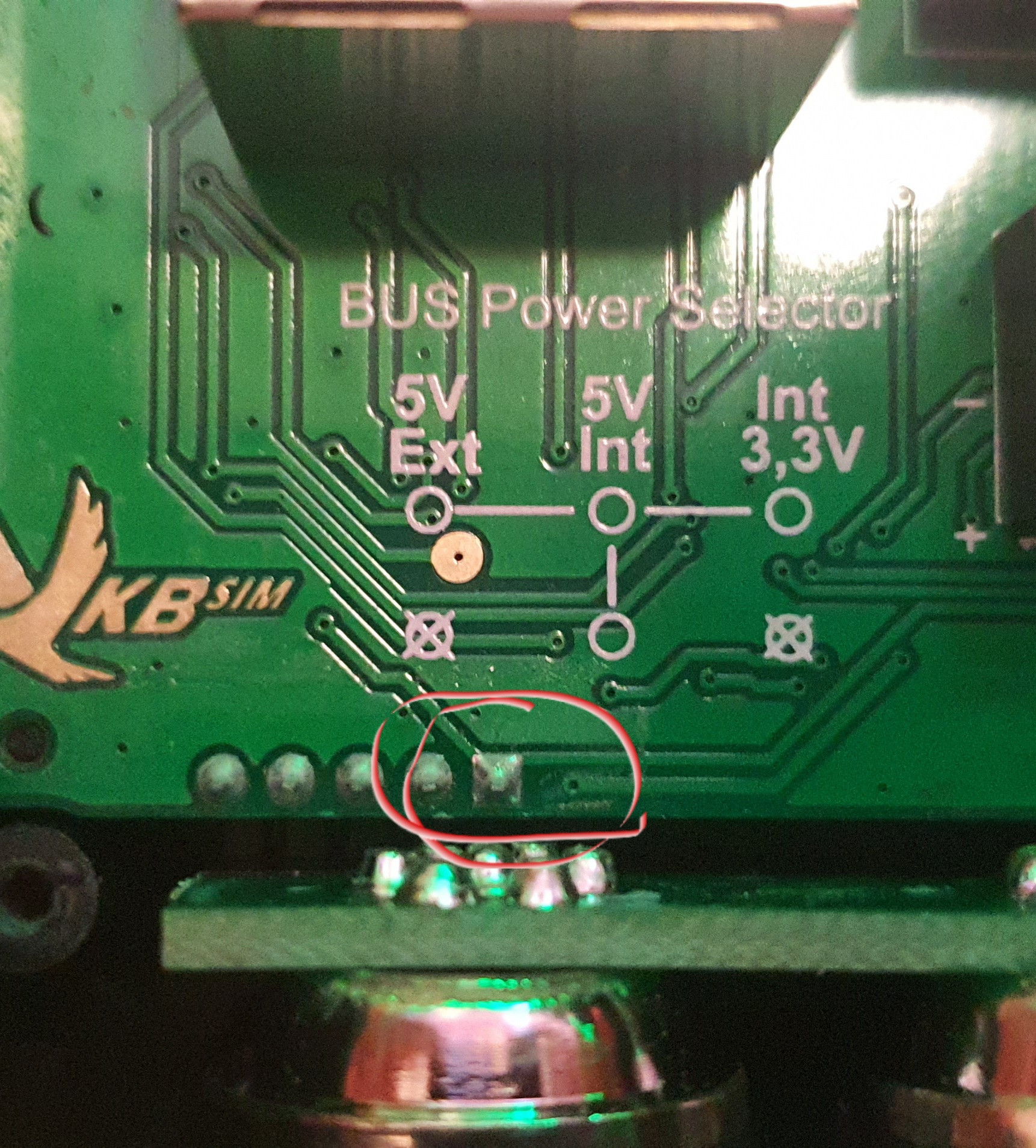

И дальше на плате обратил внимание на "Bus Power selector":




Для получения 5 вольт, надо правильно замкнуть перемычки? И если да, то как они должны быть замкнуты?

И правильно все таки распиновка приведена 7ми контактного разъема?



PS предполагается, что я буду в один блекбокс втыкать и Gubfighter и FSM-GA. Поэтому рабочими должны быть оба разъема.

Замкнув центральные контакты, получил на 7ми жильном разъеме искомые 3.3 вольта. Почему то не 5, а именно 3.3.



Тогда вопрос к Alex_Oz и uiv - как все таки правильно подключаться к блекбоксу? Дальше подключать в таком состоянии как стремно, хотелось бы получить официального ответа.



PS кроме Gubfighter и FSM-GA будут через Rj45 подключены педали.



Изменено пользователем La_GGaR
Опубликовано:

В общем удалось подружить 3 девайса: Gunfighter (ручка+база) + FSM-GA + педали.



В черном блекбоксе необходимо перемычкой замкнуть два средних контакта.

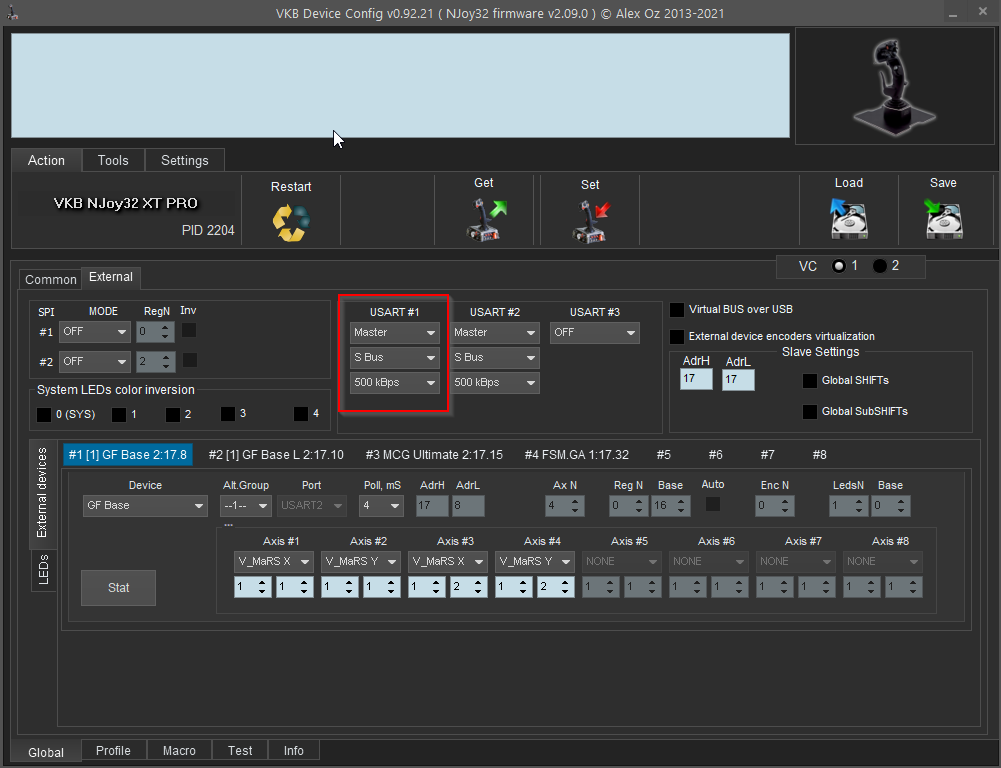

Далее, в зависимости от того, куда будем цепляться - к TX1 или TX3 - настраиваем соответствующие порты:675262156_2022-01-0221_44_01-VKBDeviceConfigv0_92.21(NJoy32firmwarev2_09.0)AlexOz2013-2021.thumb.png.4b13adc3f7785ba3b1cb85c506ced0a5.png



у меня все воткнуто было через TX1, поэтому именно такие настройки.



По итогу - схема от Alex_Oz корректная, именно по ней и делал. Но дальше необходимо во первых в самом блекбоксе догадаться переставить перемычку и сделать дополнительные настройки в конфигураторе. Ну и индикацию светодиодов FSM-GA  придется настраивать самостоятельно - сейчас они горят всегда зеленым, когда подключается самостоятельно, при нажатии кнопок светодиоды переключались на красный - этого нет.





  • Нравится 1
Опубликовано:

Автомат конфигурации в GNX сам создает нужные события, здесь да, руками/

На вкладке FSM.GA надо назначить первый номер (мин. #12 - MCG-U имеет два LED и первый на адресе #10)

Ну и сами события - можно не просто индикацию нажатия, возможно захочется сделать какие-то кнопки с фиксацией.

  • Нравится 1
  • 2 недели спустя...
Опубликовано:

Подскажите плиз как соединить fms и nxt.  Купил Джой и очень доволен, сегодня забрал fsm и с радостью обнаружил, что читать надо внимательнее и если я хотел бы подрубить панель к компу, то нужен контроллер. Вот и вопрос возник, без контроллера можно ли fsm панель напрямую подключить к джою, там ведь есть разъемы, нужен только кабель?

Опубликовано:
1 час назад, work8916 сказал:

Подскажите плиз как соединить fms и nxt.  Купил Джой и очень доволен, сегодня забрал fsm и с радостью обнаружил, что читать надо внимательнее и если я хотел бы подрубить панель к компу, то нужен контроллер. Вот и вопрос возник, без контроллера можно ли fsm панель напрямую подключить к джою, там ведь есть разъемы, нужен только кабель?



ну как бы на официальном ютуб канале роликов завались как раз по подобной тематике. Например



Опубликовано:
19 minutes ago, La_GGaR said:



ну как бы на официальном ютуб канале ролики заходили как раз по соответствующей тематике. например



Так можно или нельзя? Я ролик смотрел, но не понял. Только один модуль или можно. Мне другие модули не нужны, у меня есть ханикомб альфа и думаю бету взять.



Опубликовано:
10 часов назад, work8916 сказал:

Подскажите плиз как соединить fms и nxt.  Купил Джой и очень доволен, сегодня забрал fsm и с радостью обнаружил, что читать надо внимательнее и если я хотел бы подрубить панель к компу, то нужен контроллер. Вот и вопрос возник, без контроллера можно ли fsm панель напрямую подключить к джою, там ведь есть разъемы, нужен только кабель?

FSM электрически подключить к Гладитаору можно, но придется делать кабель самостоятельно. Если будете делать кабель, мы поможем с распиновкой.

Механически FSM напрямую к джою не подключается. Он устанавливается на MFH. MFH закрепляется на THQ или SEM. А уже один из этих модулей закрепляется на корпусе Гладиатора НХТ.

Ну или устанавливать в FSM GNX-HID контроллер и делать его независимым устройством с подключением по USB.

Опубликовано:
6 hours ago, uiv said:

FSM электрически подключить к Гладитаору можно, но придется делать кабель самостоятельно. Если будете делать кабель, мы поможем с распиновкой.

Механически FSM напрямую к джою не подключается. Он устанавливается на MFH. MFH закрепляется на THQ или SEM. А уже один из этих модулей закрепляется на корпусе Гладиатора НХТ.

Ну или устанавливать в FSM GNX-HID контроллер и делать его независимым устройством с подключением по USB.

Спасибо Вам огромное!  Именно сама возможность подключения панели к джою меня и интересовала.  Я не планировал жестко крепить панель к джою, у меня панель будет крепиться отдельно.  Если дадите распиновку, буду очень признателен. И тогда еще вопрос, на FSM куда мне кабель коннектить, там черный разъем (в который вставляется контроллер), 2 белых 4-х пиновых разъема и перемычки. я собираюсь сделать кабель для внутреннего подключения минуя Type-C.  Куда в джое подключать (могу в тот же разъем как в видео)

Опубликовано:

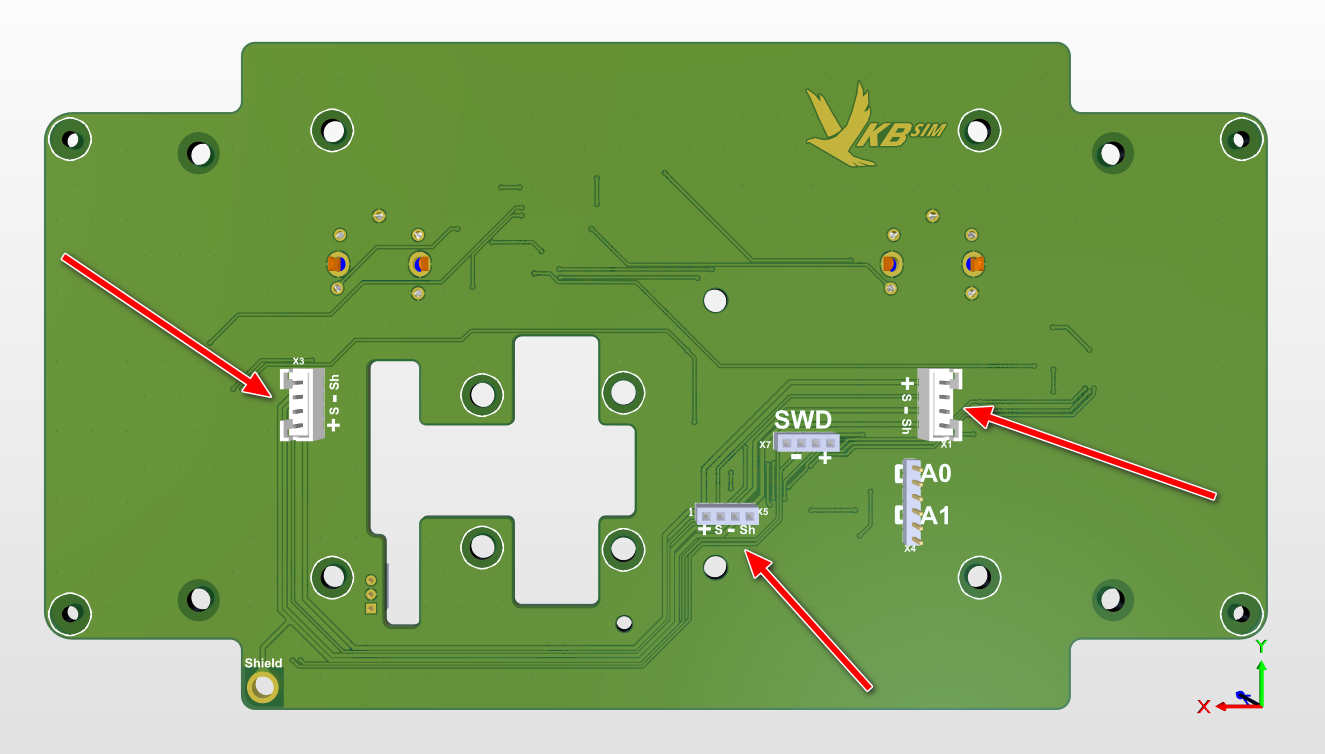

Для подключения к FSM используете любой из этих 3 разъемов.

"+" Питание

"-" Земля

"S" Сигнал

Sh - это заземление, его можете не подключать никуда. Заземление надо только для металлических устройств.

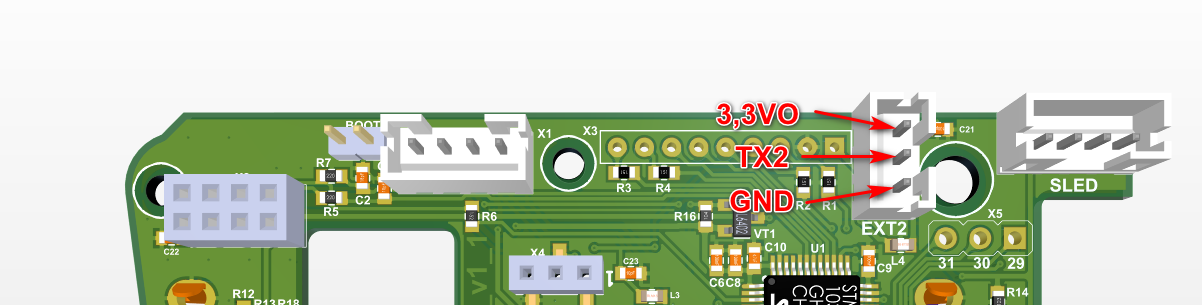

Для подключения к Гладиатору используете  разъем EXT2 на USB плате


"3.3VO" Питание

"GND" Земля

"TX2" Сигнал

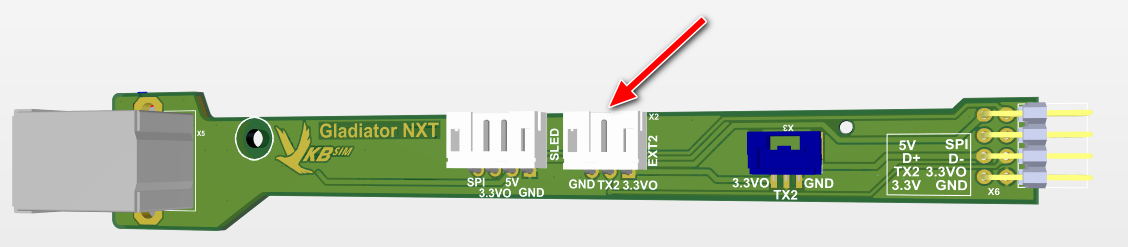

Или разъем EXT2 на главной плате




  • Нравится 1
Опубликовано:
8 hours ago, uiv said:


Для подключения к FSM используете любой из этих 3 разъемов.

"+" Питание

"-" Земля

"S" Сигнал

Sh - это заземление, его можете не подключать никуда. Заземление надо только для металлических устройств.



Для подключения к Гладиатору используете  разъем EXT2 на USB плате


"3.3VO" Питание

"GND" Земля

"TX2" Сигнал

Или разъем EXT2 на главной плате




Вот спасибо мил человек! а то пришлось бы контроллер докупать, а в России их нет, с алика ждать замучаешься.



Опубликовано:
On 1/14/2022 at 3:09 AM, uiv said:


Для подключения к FSM используете любой из этих 3 разъемов.

"+" Питание

"-" Земля

"S" Сигнал

Sh - это заземление, его можете не подключать никуда. Заземление надо только для металлических устройств.



Для подключения к Гладиатору используете  разъем EXT2 на USB плате


"3.3VO" Питание

"GND" Земля

"TX2" Сигнал

Или разъем EXT2 на главной плате




Еще раз СПАСИБО! все подключил, все работает. В проге все относительно отколлибровал.  Теперь другой вопрос, по умолчанию все светодиоды светятся зеленым, как сделать так, что бы по умолчанию, когда режим отключен, светодиод индикации этого режима не гореи и соответственно, когда соответствующий режим активирован, то и светодиод бы горел. например режим HDG?

  • 1 месяц спустя...
Опубликовано:

Добрый день. Пришла FSM с контроллером, подключил. Не могу понять как диоды настроить, чтобы не горели, а при нажатии загорались. Тему прочитал...но честно не понял. Очень замудрено. И очень обидно, что нет мануала на РУССКОМ языке, а только Eng у русскоязычной компании. И ролики на инглише.(

Опубликовано:

На aliexpress появились готовые конфигурации ... цена радует

  • 10 месяцев спустя...
Опубликовано:
25.10.2021 в 05:35, uiv сказал:

Будет анонс и инструкция. Позже.

Илья, доброго дня! По креплению модулей к стронгхолдам пока ничего появилось?
