FreeJoy. OpenSource контроллер на STM32

[Baskervil]

Есть еще вопрос. Со светодиодами кто замарачивался? Пробовал подключить одноцветные по схеме "матрица" (как в описании Wiki). Подвязал к кнопкам. Но ниодин светодиод из 12 не зажегся при срабатывании кнопки. Такой же результат и со светодиодами, подвязанными к оси. Сколько вольт выдает контроллер на светодиод при его включении?

[sergeype]

27 минут назад, Baskervil сказал:

Сколько вольт выдает контроллер на светодиод при его включении?

3,3 В. А одинарный светодиод работает?

[Baskervil]

46 минут назад, Baskervil сказал:

Есть еще вопрос. Со светодиодами кто замарачивался? Пробовал подключить одноцветные по схеме "матрица" (как в описании Wiki). Подвязал к кнопкам. Но ниодин светодиод из 12 не зажегся при срабатывании кнопки. Такой же результат и со светодиодами, подвязанными к оси. Сколько вольт выдает контроллер на светодиод при его включении?

да, загорелся, выход 3.3В

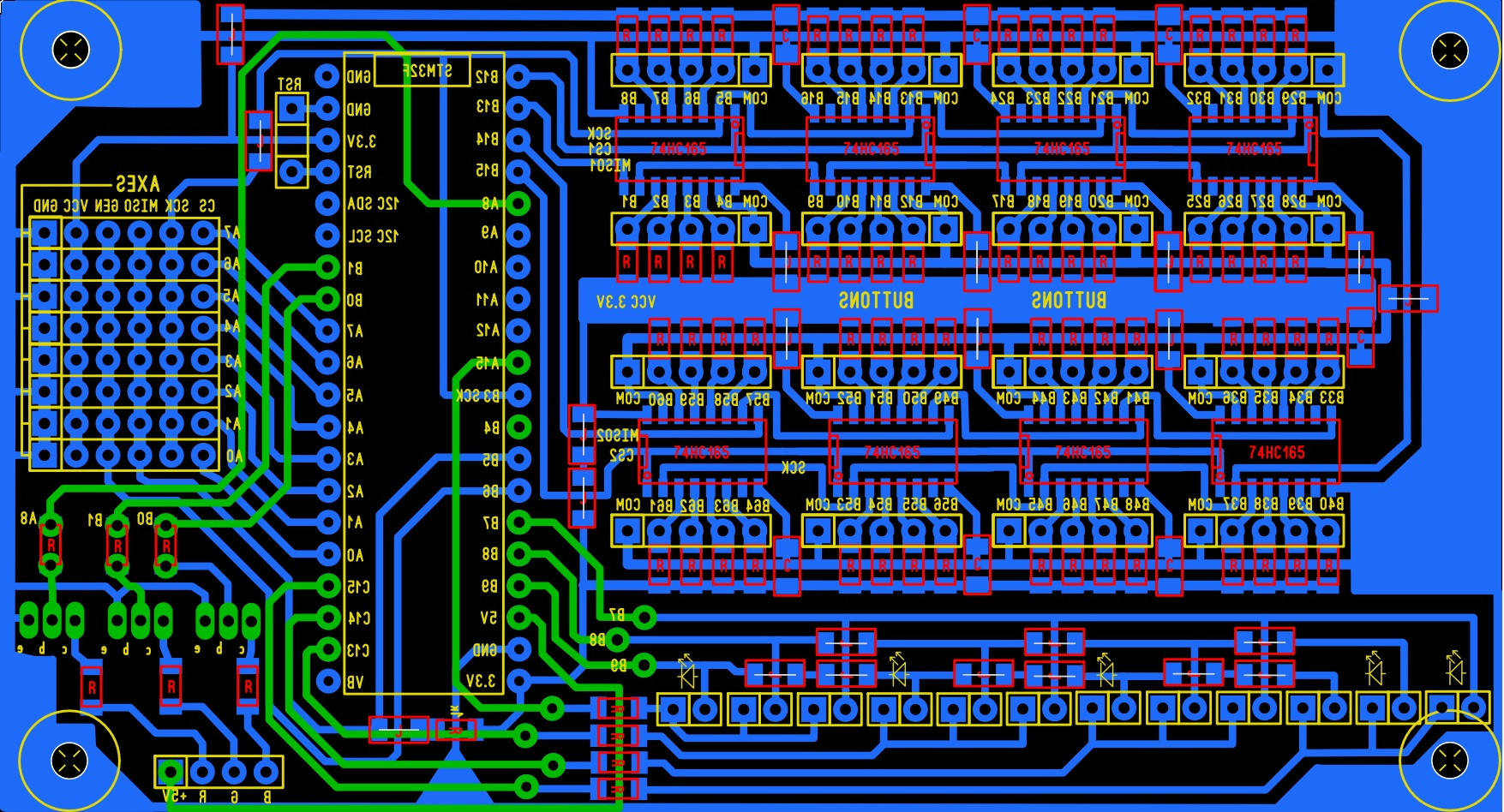

Вот моя плата

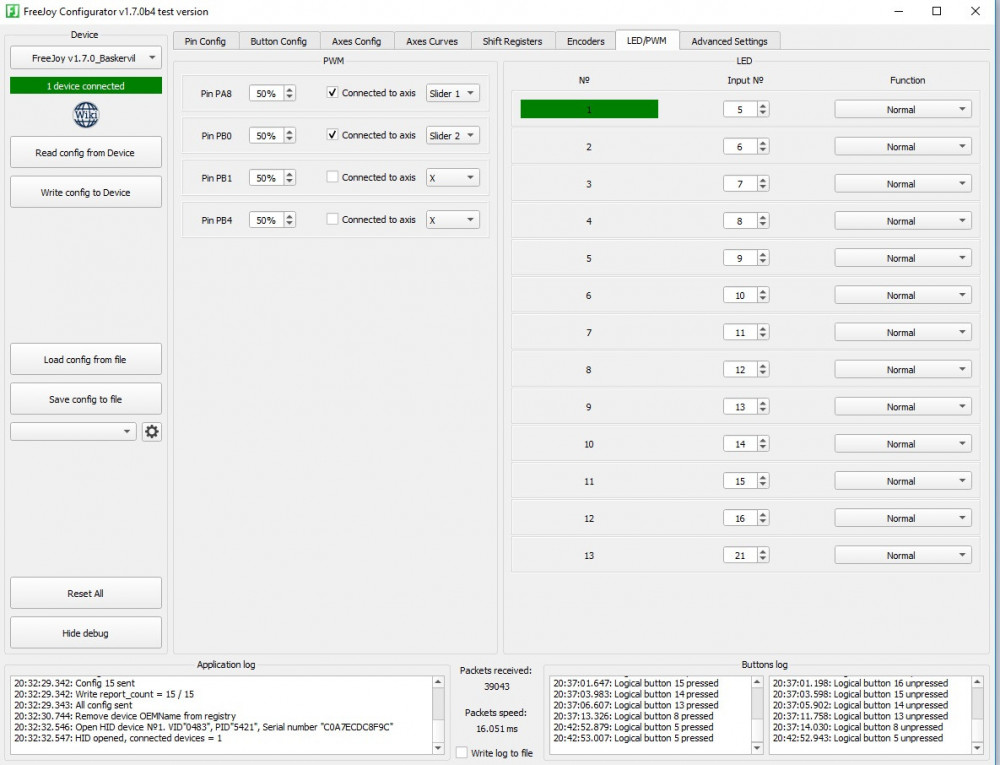

В конфигураторе я вижу, что зеленым подсвечивается строка с подвязанным к кнопке светодиодом.

[Johnet]

8 часов назад, Baskervil сказал:

Со светодиодами кто замарачивался?

Я подключал как однарные (для своих поделий) и для эксперимента собирал маленькую матрицу  3*1. Работало.

Мог светодиоды перевернуть (переполюсовка) или неправильно настроить (тогда хотелось бы конфиг в студию).



[Baskervil]

3 часа назад, Johnet сказал:

Я подключал как одинарные (для своих поделий) и для эксперимента собирал маленькую матрицу  3*1. Работало.

Мог светодиоды перевернуть (переполюсовка) или неправильно настроить (тогда хотелось бы конфиг в студию).



Пробовал светодиоды и так и этак подключать- не горит, не хватало питания для них. На нескольких выходах видел около 0,9В. По остальным - 0В. Конфиг приложил.



[Johnet]

23 минуты назад, Baskervil сказал:

Конфиг приложил.

Слева кнопочка Save config to file и сюда получившийся файлик.

Без резистора пробовал подключить одиночный светодиод? Ток не большой не должно сгореть.

Какой светодиод, номинал токоограничивающего резистора?

Изменено 25 ноября 2021 пользователем Johnet

[=WRAG=345]

17 часов назад, Baskervil сказал:

Есть еще вопрос. Со светодиодами кто замарачивался? Пробовал подключить одноцветные по схеме "матрица"

12 штук работают как часики.

[=VCC=Ghash34]

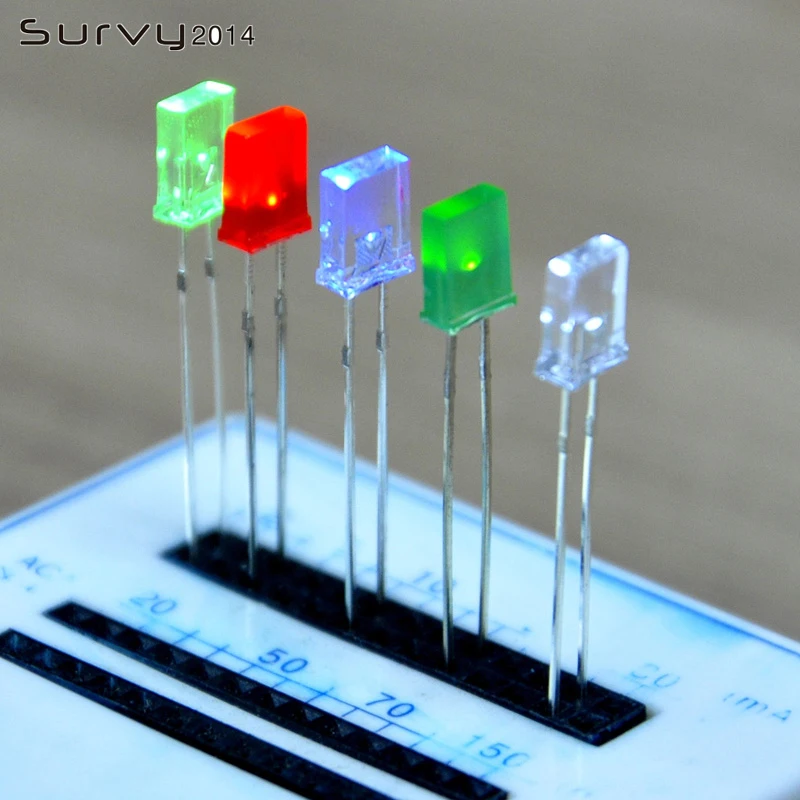

подключал вот такие светики 12 штук. все работает



[Graphene]

24.11.2021 в 14:28, Milit сказал:

ВашужМашу! Так это Фриджой хулиганит? А я клаву апстол фигачу Только у меня симптомы немножко другие:

- лампочка капса загорается и не тухнет, кнопка капса при это отрабатывает как надо.

- иногда, может раз в месяц, а может и пару раз в неделю, самопроизвольно (зависимость не установлена) срабатывают кнопки стрелок вверх и вниз (эффект доставляет массу эмоций в процессе полетушки в дкс).

У меня почти всё время лампочки загораются все. Потом живут своей жизнью. Зависимость не проверял, т.к. впадлу и не мешает)
Я уже и по питанию менял схему, и кабеля менял... Видимо на программном уровне чёт клинит. Осталось только беспроводную подтыкнуть и проверить на ней влияние.

[Baskervil]

9 часов назад, Johnet сказал:

Слева кнопочка Save config to file и сюда получившийся файлик.

Без резистора пробовал подключить одиночный светодиод? Ток не большой не должно сгореть.

Какой светодиод, номинал токоограничивающего резистора?

FreeJoySettings.zip

Диоды АЛ307, 20мА, 2-3В прямое напряжение. Резисторы 200 Ом (3,3В/200 Ом=0,0165А). Да я и без этих цепочек создавал матрицу 1х3 прибором становился по всем выходам. Ну нет ни где 3,3В

[l3VGV]

Надеюсь вы через транзистор это делаете, а не напрямую с ноги м.к.

[Baskervil]

6 минут назад, Baskervil сказал:

FreeJoySettings.zip 946 \u0411 · 0 скачиваний

Диоды АЛ307, 20мА, 2-3В прямое напряжение. Резисторы 200 Ом (3,3В/200 Ом=0,0165А). Да я и без этих цепочек создавал матрицу 1х3 прибором становился по всем выходам. Ну нет ни где 3,3В

Провел еще доп исследование. Убрал все выхода светодиодов. Назначил LedColum-A8, LedRow- B11, B10, B1. Подвязал на входа 5,6,7. Даю 5 вход. В конфигураторе вижу его сработку , во вкладке лед - пятый выход. Становлюсь прибором на А8 и по очереди на  B11, B10, B1. Только на А8-В1 появилось 0,9В. И это без нагрузки в виде светодиода. Конечно гореть не будет. А вот одиночный светодиод горит нормально.

10 минут назад, l3VGV сказал:

Надеюсь вы через транзистор это делаете, а не напрямую с ноги м.к.

Ну тут же нет транзисторов



1 минуту назад, Baskervil сказал:

Провел еще доп исследование. Убрал все выхода светодиодов. Назначил LedColum-A8, LedRow- B11, B10, B1. Подвязал на входа 5,6,7. Даю 5 вход. В конфигураторе вижу его сработку , во вкладке лед - пятый выход. Становлюсь прибором на А8 и по очереди на  B11, B10, B1. Только на А8-В1 появилось 0,9В. И это без нагрузки в виде светодиода. Конечно гореть не будет. А вот одиночный светодиод горит нормально.

Ну тут же нет транзисторов



с транзисторами таже фигня. Не хватает им напряжения для открытия



[l3VGV]

11 минут назад, Baskervil сказал:

Ну тут же нет транзисторов





Так там и токи не по 20мА(надеюсь). Давно я не видел живых АЛ307, не помню параметров.



Для диода у которого прямое 2-3В(нечоси разброс!) считать нужно так. (3.3В на ноге - падение) / резистор. Будет ток. Считаем для среднего случая 2.5В.



3.3-2.5 = 0,8В

0,8В / 200 = 4мА. Что явно не 20. И возможно он просто не способен ярко загореться.



Это если приведенные параметры корректны. А может и ещё в чемто дело(превышением токов уничтожен вход/выход).



***



Вобщемто, осуждаю картинку без транзисторов. Ну ладно народ может их боиться, хотя в данном случае какраз они и нужны, ну поставить unl2003, причем сразу на +USB, чтобы не перегружать регулятор м.к.



***

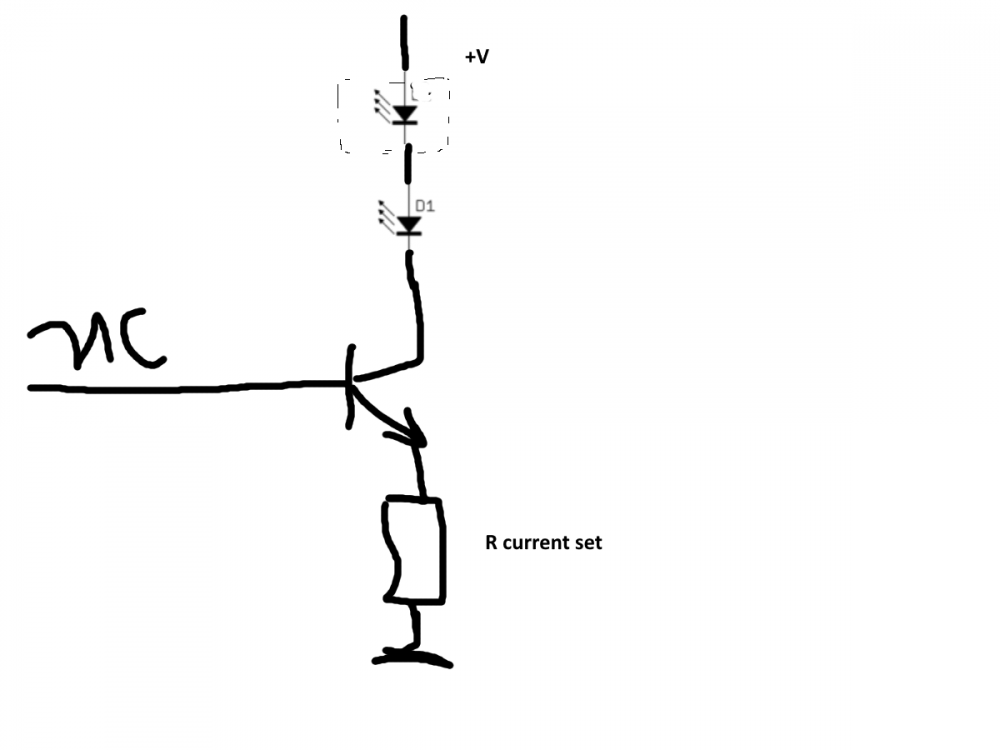

Совсем правильное зажигание светового диода выглядит следующим образом(ищется в гугле как bjt current source)



где uc это нога м.к., R current set это резистор установки тока светодиода, а +V это напряжение питания, не более чем выдержит транзистор. Опятьже рекомендую совать прямо на V_USB

R расчитывается просто. (Напряжение ноги - 0.7)/R = Ток через диод.

иными словами

R = (Напряжение ноги - 0.7) / желаемый ток через диод





Неважно сколько у вас диодов и сколько на них падает, неважно какое напряжение питания. И даже какой транзистор - тоже неважно(кт315 - подойдет). Любой мелкий распространенный.

(ну до маразма не доводите, конечно напряжения должно быть побольше чем сумма прямых падений на всей включенной цепи)



Расчитаем резистор для нашего м.к. и светодиода с током 5мА



3.3 - 0.7 = 2.6

2,6/0,005 = 520Ом





Даже на ногу м.к. резистор вешать не нужно, и так нормально будет.





Эстеты могут применить мосфетики, типа 7000, там расчет тотже, только напряжение открытия возьмите из даташита. Оно значительно больше чем у биполярника, и это сильно сужает диапазон.

Изменено 25 ноября 2021 пользователем l3VGV

[Baskervil]

А на контроллере есть зеленый светодиод РС13. Что он сигнализирует кроме перезагрузки ? Иногда он в полнакала светится, иногда постоянно горит, но может и не гореть. На одну кнопку нажмешь- не горит. На вторую может заморгать

[sergeype]

Сейчас существует огромное количество дешевых сверхъярких светодиодов, которым 5 мА хватит за глаза (а для многих можно ток еще ограничить). В этом смысле использование АЛ307, который и при 20 мА светится так себе- не самый удачный вариант. Но если он нормально светится в одиночном режиме, но не хочет в матрице- что-то не так с подключением матрицы. Сейчас ради интереса достану макетный FreeJoy, попробую.

[sergeype]

2 часа назад, Baskervil сказал:

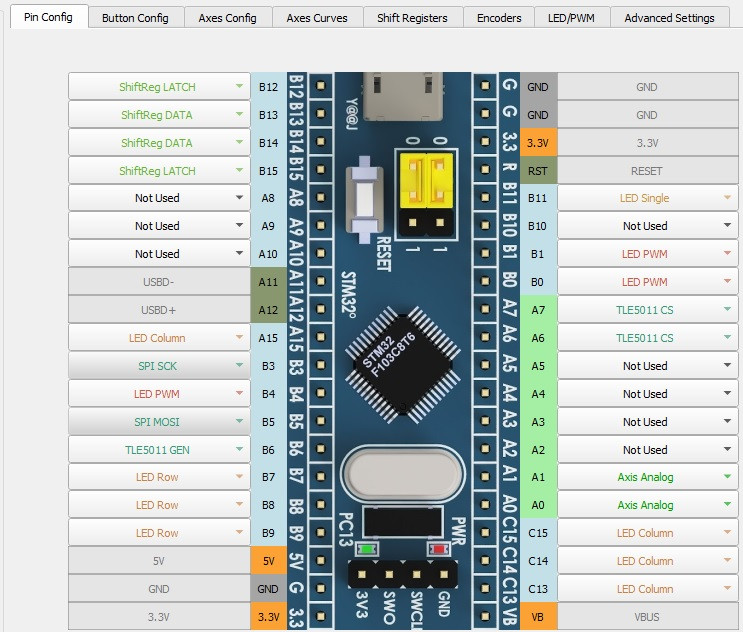

Назначил LedColum-A8, LedRow- B11, B10, B1.

Назначил матрицу на A8 и B13-B15, подключил кнопку на B9. Светодиод на B13 нормально отрабатывает, как и ожидалось.

[Johnet]

10 часов назад, l3VGV сказал:

Надеюсь вы через транзистор это делаете, а не напрямую с ноги м.к.

Подразумевается, что строки загораются последовательно. Поэтому перегрузка на цепи не возникает из за наличия резистора на колонке матрицы. (Кстати WG_Magners включал без резисторов. Все работало. Но я на схеме их оставил.)

Я человек ленивый, резисторы считать лень. Пользуюсь вот этим: https://cxem.net/calc/ledcalc.php

10 часов назад, Baskervil сказал:

с транзисторами таже фигня. Не хватает им напряжения для открытия

С транзисторами схема абсолютно рабочая один в один как в Вики. Делал посадочно-пилотажный прибор на транзисторах. Все работает.



Скрытый текст

https://disk.yandex.ru/i/ZxOvNd3Ee8qOGw



[WG_Magners]

17 часов назад, Baskervil сказал:

Только на А8-В1 появилось 0,9В.

Мультиметром смотрите?

Матрица это динамическая индикация же, 3.3В там можно осциллографом увидеть, мультиметр усредняет значение

LedSingle работает же?



[WG_Magners]

10 часов назад, Johnet сказал:

Кстати WG_Magners включал без резисторов. Все работало

Не принимать за рекомендацию, это я хулиганил)

[l3VGV]

Вот любопытная схема для матриц диодиков, возможно немного пересчитать R

Зачем вверху транзисторы а внизу UNL? Затрудяюсь понять. Можно и вниз транзисторы(колектором к тому месту где OUT, и эмитером на землю. между базой и мк поставить сопротивление, скажем 1к)

Изменено 26 ноября 2021 пользователем l3VGV

[Baskervil]

8 часов назад, WG_Magners сказал:

Мультиметром смотрите?

Матрица это динамическая индикация же, 3.3В там можно осциллографом увидеть

Да смотрел сначала мультиметром, потом подключил осциллограф. Действительно идет вроде как ШИМ. Поставил ограничительные сопротивления по 50 Ом. Увидел при сработке по входу, загорался назначенный светодиод. Но проблема , что он моргает, а не светится постоянно. Все же надо химичить через транзисторы. Через транзисторы получилось классно.

[Johnet]

У меня с кнопками похожая фигня была! Кнопки с подсветкой, все светодиоды подключены параллельно каждый со своим токоограничивающим резистором через транзистор. При снижении скважности шим яркость свечения уменьшалась не плавно, а в какой то момемнт светодиоды начинали мигать, и при дальнейшем уменьшении гасли.

Изменено 28 ноября 2021 пользователем Johnet

[l3VGV]

Куда у нас тут феачуре реквесты постить? Ябы хотел вернуться к вопросу нескольких мертвых зон для выбранной оси.





06.10.2021 в 21:23, WG_Magners сказал:

Если без мертвых зон на границах участков, то это и сейчас можно сделать, если поколдовать с механикой/электроникой.
Кривые загруза в прошивке присутствуют, но поделены на 10 участков через строго определенные одинаковые промежутки. Если механику сделать так, чтобы можно было границы участков поместить в узлы кривых, то всё получится настроить. Но с механикой гемор конечно) В конфигураторе получится что-то такое:


  Показать содержимое

Более сложный путь - это сделать в прошивке возможность движения узлов кривых по горизонтали. Мы такую возможность обсуждали, но отказались, решив, что не особо надо. Видимо, поспешно)
С точки зрения прошивки изменение не очень сложное (изменится математика просчета кривых, раздуется размер конфига, возможно какие-то изменения в процедуре обмена конфигом с конфигуратором) С точки зрения конфигуратора я не могу сказать точно, но думаю, что тоже решаемо.
Тут же можно пойти дальше и дать возможность кривую "разрывать", чтобы добавить мертвые зоны. Соответственно, еще некоторое количество работы)
В общем, всё возможно)





Цель - сделать работы оси газа ступенчатой, будто с вритуальными детентами. Т.е. попадая в такую зону, ось продолжает сообщать некоторое заданное в настройках значение, пока не выйдет за границу, тогда начинается обычный линейный прирост.



Давайте для простоты скажем, что количество этих м.з. будет не более 6 на ось(не вижу нужды в переменном количестве), нам для газа нужно сколько? Рулежка, полет, климб, бой, форсаж? Ну и одна запсная, которой можно не пользоваться.



Мне видится так, в настройках оси делается кнопка "открыть настройки множественных м.з.", она открывает окошко, в котором мы видим логическую ось(с текущим положением), и кнопку "установить текущее значение оси как центр м.з.", чтобы пользователь мог удобно расположить эти зоны(плюс у него может быть на руде спец механика с реальными детентами).



Сами м.з. хранятся в табличке, где у них есть такие параметры как

"положение центра на логической оси", та точка где пользовать нажал кнопку "установить текущее..."

"размер", в процентах от размера оси, 5%, 10% и т.п.

"сообщаемое значение", то значение которое идёт в репорт пока логическая ось не вышла за предел м.з.



параметры в табличке должны быть доступны для ручного редактирования, для пущей благости и красоты результата.



Тут становится понятно что список должен сам сортироваться по "положению" при каждом захвате/редактированию, и сообщать контроллеру уже отсортированный(да и список там не нужен, можно забить намертво в массив[6] структур).





Как это делать в QT пока совершенно не представляю  этож нам не дельфи или сишарп.





Реализовать работу оси внутри контроллера по этим м.з. мне кажется даже проще чем конфигуратор расширить.







Но вобщем это пока просто проверить, есть ли интерес к такой фиче.

[Johnet]

12 часов назад, l3VGV сказал:

Давайте для простоты скажем, что количество этих м.з. будет не более 6 на ось(не вижу нужды в переменном количестве), нам для газа нужно сколько? Рулежка, полет, климб, бой, форсаж?

Рулежка, полет, климб, бой производятся с переменной тягой. 1 мз надо: положение малый газ, когда двигатели заводишь в начале шкалы и между нормальным газом и форсажем. Не знаю есть ли детенд на положении "чрезвычайный форсаж" у су-33

[Graphene]

26.11.2021 в 18:47, l3VGV сказал:

Вот любопытная схема для матриц диодиков, возможно немного пересчитать R

Зачем вверху транзисторы а внизу UNL? Затрудяюсь понять. Можно и вниз транзисторы(колектором к тому месту где OUT, и эмитером на землю. между базой и мк поставить сопротивление, скажем 1к)

А что на всё это дело можно выводить? Это же не так сильно пока сделано, как в ммджое?

[ZERgyt]

Кстати видел что есть поддержка RKJXT1F но как его подключать гайда нет в wiki.

[Johnet]

03.12.2021 в 02:07, Graphene сказал:

А что на всё это дело можно выводить? Это же не так сильно пока сделано, как в ммджое?

Есть возможность работы светоиодов от событий внутри контроллера.

04.12.2021 в 03:33, ZERgyt сказал:

RKJXT1F

Как 5/7/10 кнопок в зависимости от модификации. Проблемой может стать то, что при нажатии направления замыкается кроме контакта собственно направления, кнопка нажатия на центр. Чего то надо измышлять.

[sergeype]

4 часа назад, Johnet сказал:

Проблемой может стать то, что при нажатии направления замыкается кроме контакта собственно направления, кнопка нажатия на центр. Чего то надо измышлять.

На предыдущей странице- как раз об этом. Оказывается, все уже измышлено...?

[Johnet]

46 минут назад, sergeype сказал:

На предыдущей странице- как раз об этом. Оказывается, все уже измышлено...?

Виноват... понедельник день тяжелый...

Изменено 6 декабря 2021 пользователем Johnet

[sergeype]

6 минут назад, Johnet сказал:

Виноват... понедельник день тяжелый...

Нормально?. Я и сам это в wiki клювом прощелкал.

[Graphene]

06.12.2021 в 03:24, Johnet сказал:

Есть возможность работы светоиодов от событий внутри контроллера.

Как 5/7/10 кнопок в зависимости от модификации. Проблемой может стать то, что при нажатии направления замыкается кроме контакта собственно направления, кнопка нажатия на центр. Чего то надо измышлять.

Вот эти события хотелось бы поподробнее, из практики.

[Johnet]

8 часов назад, Graphene сказал:

Вот эти события хотелось бы поподробнее, из практики.

Внизу сообщения под спойлером видео.



Поподробнее как это делал? Там ничего сложного нет. Все как вики написано. Хотелось бы более конкретных вопросов.

[Reksotiv]

28.11.2021 в 14:23, l3VGV сказал:

Как это делать в QT пока совершенно не представляю  этож нам не дельфи или сишарп.





Реализовать работу оси внутри контроллера по этим м.з. мне кажется даже проще чем конфигуратор расширить.

Да, в конфигураторе посложнее будет чем в прошивке, но ничего такого. Вообще, я бы на f4 начал переходить, а не вводил бы новые фичи. Он дешевле, производительнее, больше памяти и про подделки пока не слышал. Пару дней попробовал с переносом повозиться методом проб и ошибок, забил и переделал кривые. Нужна другая либа для USB и в ней надо разбираться, ctrl+c - ctrl+v не получится.

[Graphene]

09.12.2021 в 23:49, Johnet сказал:

Внизу сообщения под спойлером видео.



Поподробнее как это делал? Там ничего сложного нет. Все как вики написано. Хотелось бы более конкретных вопросов.

Принял. Примерно это и имелось в виду. Вопрос только, соответствует ли фиксация горящей кнопки её включенному состоянию? Это можно и без контроллера сделать, лишней парой контактов, если конечно они есть. Если это просто нажимная кнопка без фиксации, то интересно, как состояния синхронизируются с таковыми в симе. Кстати кнопки у Сухих имеют электронную фиксацию. Которые у Су27 и Су25. И у МиГа 29го вроде тоже такие. Там кнопка с микросхемой, которая меняет своё состояние по нажатию и зажигает светодиод.

https://asenergi.com/catalog/knopki/pkb.html

Изменено 11 декабря 2021 пользователем Graphene

[VinodeJI]

Добрый день! Прочел тему, но так и не смог понять на 100%, заведется ли TLE5010. Подключил свой датчик как написано в Wiki, игрался резистором подтяжки, на данный момент 470 Ом, но в конфигураторе оси стоят мертво по нулям.

 В посте написано про андерклокинг, а как добиться его? Может я не совсем что-то понял?

[WG_Magners]

У кого есть хатки от Alps (которые с центром) просьба проверить работу этой версии.
Здесь должно быть исправлено нажатие центра при нажатии и отпускании кнопок направления
https://yadi.sk/d/jDLszp54qThMhA



4 часа назад, VinodeJI сказал:

Добрый день! Прочел тему, но так и не смог понять на 100%, заведется ли TLE5010. Подключил свой датчик как написано в Wiki, игрался резистором подтяжки, на данный момент 470 Ом, но в конфигураторе оси стоят мертво по нулям.

А можно схему/фото подключения и платки с датчиком и файл настроек из конфигуратора?



4 часа назад, VinodeJI сказал:

В посте написано про андерклокинг, а как добиться его? Может я не совсем что-то понял?

Подходящий режим уже реализован в прошивке, ничего кроме правильного подключения самому не нужно придумывать

[Johnet]

11.12.2021 в 23:31, Graphene сказал:

Вопрос только, соответствует ли фиксация горящей кнопки её включенному состоянию?

У меня в ОС выдается кратковременное нажатие. Т.е. симулятор и контроллер могут не совпадать по индикации. Для синхронизации надо просто нажать нужный орган управления (т.е. если в симуляторе шасси выпущены, а на панели - убраны, то дергаете рычаг выпуска шасси и у вас в течение полета индикация совпадает. То же с закрылками, в начале полета нажимаете любое их положение и в течение полета индикация совпадает).



11.12.2021 в 23:31, Graphene сказал:

Там кнопка с микросхемой, которая меняет своё состояние по нажатию и зажигает светодиод.

У меня на видео посмотрите, если я вас правильно понял, то так работают лампы закрылков.

[VinodeJI]

12.12.2021 в 17:51, WG_Magners сказал:

А можно схему/фото подключения и платки с датчиком и файл настроек из конфигуратора?



Подходящий режим уже реализован в прошивке, ничего кроме правильного подключения самому не нужно придумывать



Спасибо за помощь!) Разобрался я, все работает. Оказалось, что пины я настроил и записал в конфиг. А на вкладке "Оси", назначенные оси в конфиг не записал, поэтому и значения стояли по нулям.

[sergeype]

12.12.2021 в 17:51, WG_Magners сказал:

У кого есть хатки от Alps (которые с центром) просьба проверить работу этой версии.
Здесь должно быть исправлено нажатие центра при нажатии и отпускании кнопок направления

А у меня и с релизной версией вроде бы нормально работает... Вернусь из отпуска в воскресенье- проверю.

[WG_Magners]

2 часа назад, sergeype сказал:

А у меня и с релизной версией вроде бы нормально работает... Вернусь из отпуска в воскресенье- проверю.

От механики конкретных хаток зависит, не у всех эта проблема проявлялась
