FreeJoy. OpenSource контроллер на STM32

[=VCC=Ghash34]

Только что, Johnet сказал:

Кстати,  АЦП ADS1115 вы пранировали использовать в составе уже готовых шилдов?

никогда шилдами не пользовался и не делал их. лишняя трата денег и времени для меня

Изменено 17 апреля 2020 пользователем =VCC=Ghash34

[Johnet]

2 минуты назад, =VCC=Ghash34 сказал:

не делал их

Шилды не делают, их готовые покупают:  https://ampero.ru/ads1115-analogo-tsifrovoy-preobrazovatel.html?ymclid=15870875232514362035400001, например.

[=VCC=Ghash34]

Только что, Johnet сказал:

Шилды не делают, их готовые покупают:  https://ampero.ru/ads1115-analogo-tsifrovoy-preobrazovatel.html?ymclid=15870875232514362035400001, например.

я вас не так понял. да думал взять пару модулей на али

Изменено 17 апреля 2020 пользователем =VCC=Ghash34

[=VCC=Ghash34]

я залил новую прошивку. ток вот тестировать то нечего получается, есть тле , пара ручек на регистрах, линейные потенциометры и пара мцп3201 в корпусах для монтажа на плату а и еще пара жутких датчиков от кобры четвертой ревизии

а вот в это фри джой получиться залить?

[Johnet]

12 часов назад, =VCC=Ghash34 сказал:

кнопки на микриках

Не подскажете марку?

[=VCC=Ghash34]

Только что, Johnet сказал:

Не подскажете марку?

https://aliexpress.ru/item/839802880.html?spm=a2g0s.9042311.0.0.574433ed5PdOq

только именно этот продавец шляпник какой то, последний заказ мой отменил доставку

[=VCC=Ghash34]

вот кстати плата кнопок с подсветкой из базы руда

[WG_Magners]

3 часа назад, =VCC=Ghash34 сказал:

а вот в это фри джой получиться залить?



Залить можно, но работать не будет)

[FlyingTiger_]



6 часов назад, =VCC=Ghash34 сказал:

я залил новую прошивку. ток вот тестировать то нечего получается, есть тле , пара ручек на регистрах, линейные потенциометры и пара мцп3201 в корпусах для монтажа на плату а и еще пара жутких датчиков от кобры четвертой ревизии

а вот в это фри джой получиться залить?

На ней можно неплохое устройство для обзора запилить.

Изменено 17 апреля 2020 пользователем FlyingTiger_

[Komaroff]

Лет пять назад щупал эту платку на предмет обзорки. Где-то лежит в ящике.

А сильно сложно будет код фриджоя подрихтовать  под эту платку? В смысле под ее камень.

Если WG_Magners не будет против, то могу по свободе попробовать.

Изменено 17 апреля 2020 пользователем Komaroff

[=VCC=Ghash34]

она и валяется у кента и он тоже брал ее для обзора но потом забил и сделал опентрек

Изменено 17 апреля 2020 пользователем =VCC=Ghash34

[WG_Magners]

2 часа назад, Komaroff сказал:

Лет пять назад щупал эту платку на предмет обзорки. Где-то лежит в ящике.

А сильно сложно будет код фриджоя подрихтовать  под эту платку? В смысле под ее камень.

Если WG_Magners не будет против, то могу по свободе попробовать.



Да не особо сложно, за вечер-два можно управиться. Я использую библиотеки SPL, они не кроссплатформенные в отличии от HAL. А ядро у этого мк уже другое, поэтому будет немного сложнее чем могло бы быть.

Я не против, естественно, код ведь открытый, форкайте на здоровье)

2 часа назад, FlyingTiger_ сказал:

На ней можно неплохое устройство для обзора запилить.

Так она ж огромная и дорогая. Имхо лучше собрать трекер от @GO63

[=VCC=Ghash34]

подскажите как сохранить подсветку на руде? я видел как кнопкам подпаивались на прямую. но вот что с подсветкой? и чип какой  то холтек еще

[WG_Magners]

1 час назад, =VCC=Ghash34 сказал:

подскажите как сохранить подсветку на руде? я видел как кнопкам подпаивались на прямую. но вот что с подсветкой? и чип какой  то холтек еще

Судя по плате там стоят RGB светодиоды с общим анодом (но могу ошибиться). Нужно вызвонить общие ли выводы катодов у всех светодиодов, что там стоят. Если общие, то подпаяться к ним и завести на плату с функцией LED_PWM

Изменено 17 апреля 2020 пользователем WG_Magners

[=VCC=Ghash34]

катод, анод . вспомнил)

надо крону сходить купить для мультиметра

Изменено 18 апреля 2020 пользователем =VCC=Ghash34

[WG_Magners]

Релиз v1.5.1b3:



Страница с релизами прошивки: https://github.com/FreeJoy-Team/FreeJoy/releases
Страница с релизами конфигуратора: https://github.com/FreeJoy-Team/FreeJoyConfigurator/releases



Список изменений:

Скрытый текст

• Добавлена возможность назначить один вывод Latch для нескольких сдвиговых регистров
• Визуализация в конфигураторе выводов для каждой цепочки сдвиговых регистров
• Поддержка 3х-осевого датчика MLX90393 по протоколу SPI (*)
• Поддержка для всей серии внешних АЦП MCP32xx
• Поддержка для внешних АЦП ADS1115 (**)
• Поддержка датчиков AS5600 по протоколу I2C (**)
• Многочисленные исправления и улучшения



Полный список функций:

• 8 аналоговых входов (выходное разрешение 12 бит)
• Глубокая настройка осей: калибровка (ручная или автоматическая), фильтрация , смещение магнита, мертвая зона (центральная или динамическая), кривые
• Функция преобразования осей в кнопки (до 12 кнопок на ось)
• Функция преобразования кнопок/энкодеров в оси
• 128 цифровых входов (кнопки, переключатели, хатки, энкодеры)
• Глубокая настройка цифровых входов: обычная/инвертированная кнопка, 3 вида переключателей, радиокнопка, последовательная кнопка
• 5 шифтов
• 4 хатки
• 16 инкрементальных энкодеров
• сдвиговые регистры 74HC165 и CD4021
• цифровые датчики  TLE5010/5011, AS5600, MLX90393 (только интерфейс SPI)
• внешние АЦП ADS1115 и MCP3201/02/04/08
• 3 канала ШИМ для управления подсветкой
• 24 светодиода (одиночные или в матрице), привязываемые к состояниям кнопок
• Настройка имени устройства и других параметров USB
• Удобная утилита для конфигурации
• Обновление прошивки по USB
• Сохранение и загрузка конфигурации устройства из файла

Инструкции доступны в разделах wiki на странице проекта на гитхабе:
https://github.com/FreeJoy-Team/FreeJoyConfigurator/wiki
https://github.com/vostrenkov/FreeJoy/wiki

Изменено 19 апреля 2020 пользователем WG_Magners

[=M=PiloT]

Спасибо, красавец. Попросил отправить в первый пост темы.

[Johnet]

Подскажите как подключаются AS5600, ADS1115 и MLX90393? Желательно картинкой (можно на салфетке, красиво отрисую сам).



@WG_Magners А можно сделать, что бы инсталлятор перед установкой проверял наличие старой версии, удалял ее и запускал установку?

Изменено 19 апреля 2020 пользователем Johnet

[=VCC=Ghash34]

а с беты надо перешиваться?

[WG_Magners]

14 минут назад, =VCC=Ghash34 сказал:

а с беты надо перешиваться?

Можно не перешиваться, добавилась только возможность заливки этой версии через .bin. Функционально одинаковые.

1 час назад, Johnet сказал:

как подключаются AS5600, ADS1115 и MLX90393

В английской инструкции описаны пины для подключения. Или надо именно схему?

1 час назад, Johnet сказал:

проверял наличие старой версии

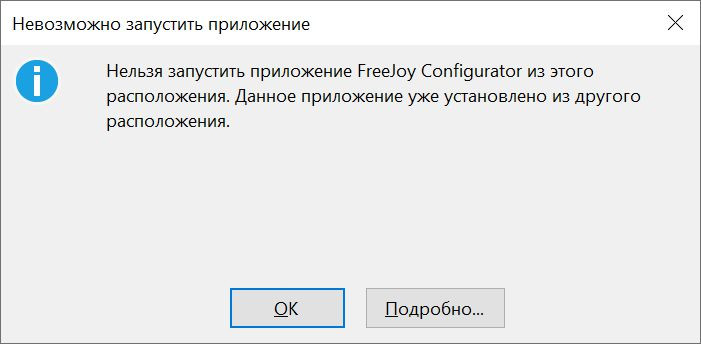

А он разве не делает это? У меня перезаписывает вполне успешно. Он ругается на что-то во время установки?

[Johnet]

17 минут назад, WG_Magners сказал:

Или надо именно схему?

У MLX90393 Контакты слева не подключаются? Как надо двигать магнит, что бы были показания по каждой оси?



Куда подключать DIR, GPO, OUT У AS5600? Как двигать магнит, как у TLE или как у Холла?



Тоже самое по контактам ADDR и ALRT у ADS1115?

Как подключать несколько датчиков I2C?



17 минут назад, WG_Magners сказал:

А он разве не делает это?

Изменено 19 апреля 2020 пользователем Johnet

[WG_Magners]

5 минут назад, Johnet сказал:

MLX90393

Скрытый текст

На китайской фиолетовой плате перепутаны местами выводы MISO и MOSI и еще надо разрезать одну перемычку:

Подключение к плате такое, CS пин любой:



9 минут назад, Johnet сказал:

AS5600

Подключать надо только SCL и SDA, магнит двигается как у TLE. Он вообще ведет себя очень похоже на TLE, только разрешение поменьше.



10 минут назад, Johnet сказал:

ADS1115

ALRT не надо никуда подключать, ADDR нужно подключать только в случае если используется несколько их штук на шине. По умолчанию они подтянуты к земле, а значит адрес заканчивается на 00

По установщику понял, он ругается, потому что папка Install каждый раз разная (а у меня ок потому что все версии храню в одном месте). Попробую что-нибудь с этим сделать, но не обещаю что быстро

[=VCC=Ghash34]

AS5600 на 360 градусов работает

[Johnet]

18 минут назад, WG_Magners сказал:

MLX90393

А магнит как двигаться должен?

[=VCC=Ghash34]

да у всех цифровых пофиг где магнит

[WG_Magners]

5 минут назад, Johnet сказал:

А магнит как двигаться должен?

[=VCC=Ghash34]

а если его вместо тле поставить что бы он одну ось отрабатывал? не получиться как с тле магнит поставить?

Изменено 19 апреля 2020 пользователем =VCC=Ghash34

[Johnet]



О красивая картинка!

9 минут назад, =VCC=Ghash34 сказал:

не получиться как с тле магнит поставить?

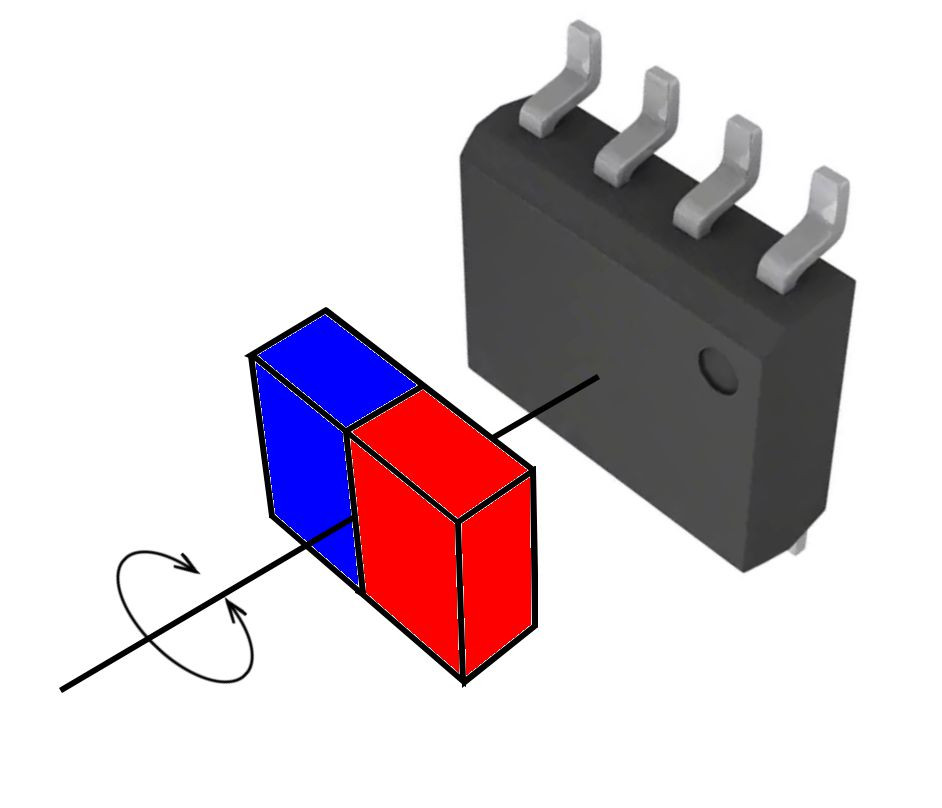

Не ТЛЕ работает на поворот магнитного поля. Вот картинка из будущей инструкции:



А у  MLX как у Холла смена полюсов.

Изменено 19 апреля 2020 пользователем Johnet

[WG_Magners]

24 минуты назад, =VCC=Ghash34 сказал:

а если его вместо тле поставить что бы он одну ось отрабатывал? не получиться как с тле магнит поставить?



Возможно и можно его так настроить, но он в первую очередь заточен по 3х-осевую работу.

Забавно, делаешь поддержку TLE - спрашивают, нельзя ли чтоб сразу две оси работало. Делаешь поддержку многоосевого датчика - спрашивают, можно ли как TLE

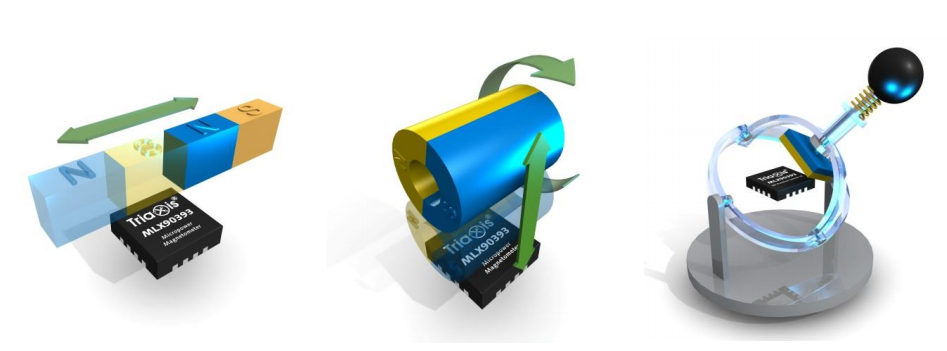

По теме: текущая конфигурация рассчитана на работу по третьей картинке, первая и вторая могут не работать как положено - не очень удобно тестировать. Можно попросить @=SPb=Electric проверить, если он найдет время. Во время разработки датчик тестировали с ним. Еще вроде @MYCYJIbMAHUH имеет опыт с такими датчиками) В общем здесь вопрос открытый

Изменено 19 апреля 2020 пользователем WG_Magners

[MYCYJIbMAHUH]

TLE-5010 будет работать если магнит(аксиальной намагниченности) будет перемещаться как маятник,лично испытал.Можно магнит пустить хоть по X,хоть по Y,но адекватно будет работать только одна ось.

Датчик MLX-90333 имеет только две оси X,Y работает только если магнит перемещается как маятник.

Изменено 19 апреля 2020 пользователем MYCYJIbMAHUH

[Johnet]

4 минуты назад, MYCYJIbMAHUH сказал:

Датчик MLX-90333 имеет только две оси X,Y

Т. Е. На приближение/удаление (ось z) он не работает?

[MYCYJIbMAHUH]

30 минут назад, Johnet сказал:

Т. Е. На приближение/удаление (ось z) он не работает?

Тот датчик что я указал,у него нет реакции(нет оси Z).Датчик аналоговый.Также подсоединял его через АЦП и ось Z естесно (неоткуда взяться) не появилась.Но в цифровом варианте возможно ось Z присутствует.

Изменено 19 апреля 2020 пользователем MYCYJIbMAHUH

[WG_Magners]

40 минут назад, Johnet сказал:

Т. Е. На приближение/удаление (ось z) он не работает?

Какой-то выход по крайней мере ось Z дает и его можно забрать. Мне без механики с момими кривыми магнитами было сложно проверить, но должна работать

[=VCC=Ghash34]

тут такое дело что дешевле на али то и куплю)

[Johnet]

@=VCC=Ghash34 Для TLE5011 можно попробовать не травить платы, а воспользоваться вот такими (https://www.chipdip.ru/product0/9000419130?from=rec_product) или такими https://www.chipdip.ru/product0/9000471027 переходниками. Правда саму микросхему придется паять, а резисторы подтяжки и конденсатор-фильтр либо (если получится) между ног разъема припаивать (тут же на самой переходной плате) либо выводными резисторами и объемным монтажем. Колхоз конечно, но плату травить не надо.

[WG_Magners]

2 часа назад, Johnet сказал:

@=VCC=Ghash34 Для TLE5011 можно попробовать не травить платы, а воспользоваться вот такими (https://www.chipdip.ru/product0/9000419130?from=rec_product) или такими https://www.chipdip.ru/product0/9000471027 переходниками. Правда саму микросхему придется паять, а резисторы подтяжки и конденсатор-фильтр либо (если получится) между ног разъема припаивать (тут же на самой переходной плате) либо выводными резисторами и объемным монтажем. Колхоз конечно, но плату травить не надо.

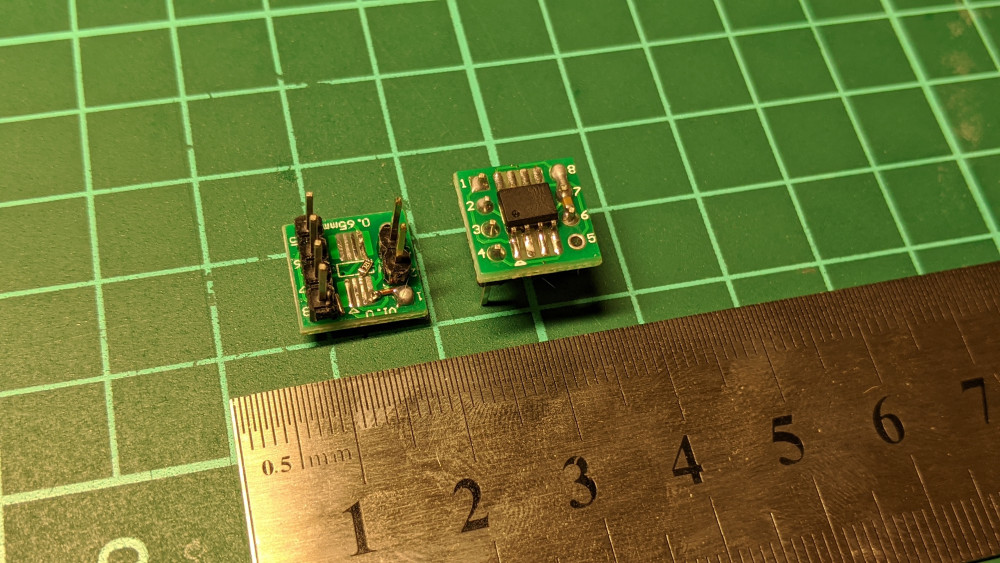

Я вот так запаял)

[FlyingTiger_]

17.04.2020 в 15:26, WG_Magners сказал:



Да не особо сложно, за вечер-два можно управиться. Я использую библиотеки SPL, они не кроссплатформенные в отличии от HAL. А ядро у этого мк уже другое, поэтому будет немного сложнее чем могло бы быть.

Я не против, естественно, код ведь открытый, форкайте на здоровье)

Так она ж огромная и дорогая. Имхо лучше собрать трекер от @GO63

ну да дорогая, но можно-же собрать, а дальше пусть кто-то сам решает на чем собирать.)

[=VCC=Ghash34]

а пины d+ и d- не могли перепутаться?

[MYCYJIbMAHUH]

Можно устроить поддержку микросхемы HT66F30?(сдвиговый регистр)

Находится в ручке джойстика Сайтек "Рино"

Изменено 21 апреля 2020 пользователем MYCYJIbMAHUH

[=VCC=Ghash34]

по моему это программируемый микроконтроллер а не регистр.

Изменено 21 апреля 2020 пользователем =VCC=Ghash34
