Программирование джойстиков от VKB

[VictorUs]

Об этом речь? http://forum.vkb-sim.pro/viewtopic.php?f=15&t=2108&p=28775&hilit=тормоз#p28775

[oltims]

Немного не то, я в версии НГ настраиваю, педали подключены к блекбоксу.

В обычной версии все работает, а НГ не хочет.

Изменено 30 августа 2020 пользователем oltims

[VictorUs]

Одинаково настраивать педали, подключенные к контроллеру, что к Гладиатору, что к ББ, что к другому контроллеру. Вот здесь еще описание, правда на языке вероятного противника, но с картинками.

Речь о диф. тормозах?

[=IronSky=KuRok]

6 минут назад, VictorUs сказал:

на языке вероятного противника

? А то всё партнёры, партнёры.

[oltims]

ДА диф тормоза, но версия прошивки НГ.

[-DED-Ron]

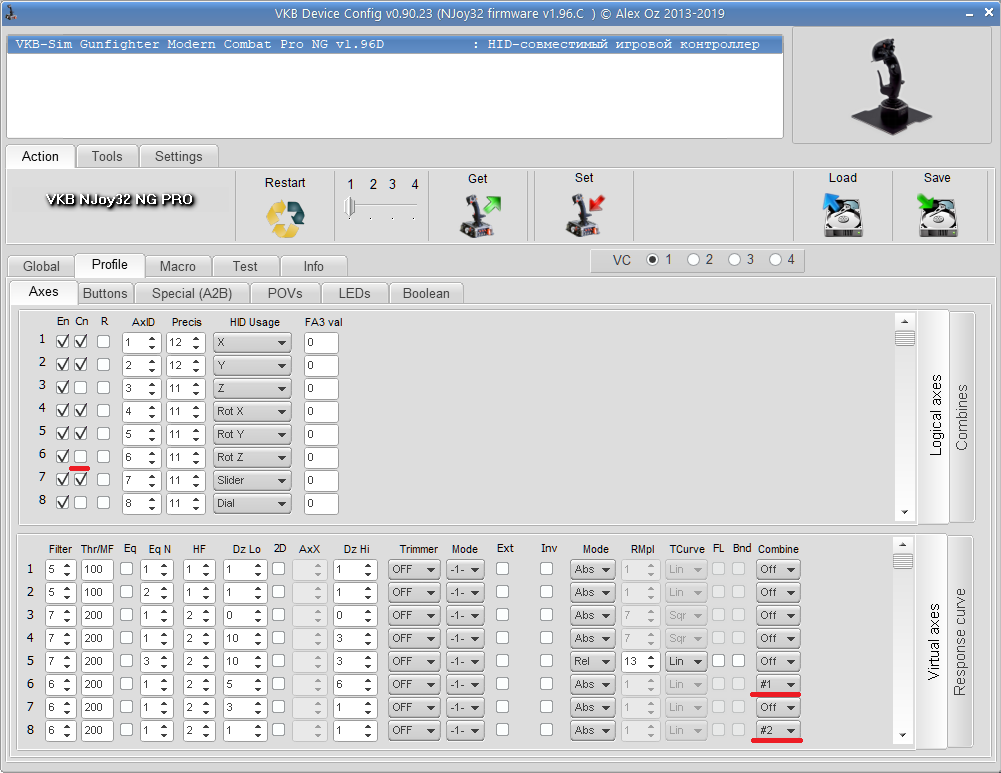

Сначала переносим верхний стик (дефолт 3,4) на 10,11 ось  и на его место переносим левый стик (дефолт 5,6) - в результате освобождаются 5 и 6 оси. На 7й оси наши педали.

Скрытый текст

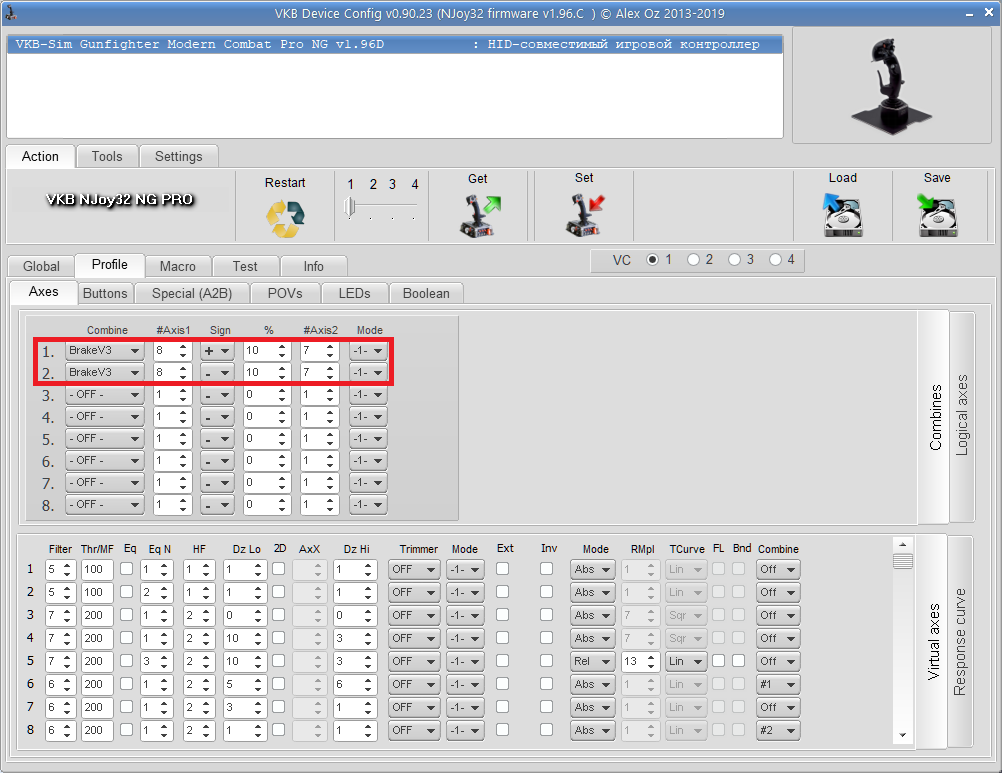

Снимаем галку Cn на 6 оси, подключаем Combi на 6 и 8 оси. Комбайны уже прописаны по дефолту.

Скрытый текст

Не забываем откалибровать оси рычага и педалей. Всё.

Возможно придется поменять + на - в комбайне для выбора правильной стороны торможения. Но это не точно.

Изменено 30 августа 2020 пользователем -DED-Ron

[VictorUs]

Оказалось, что все прописано уже.

Прошился на НГ. Нажал Default.

Оказалось, что для уже существующих виртуальных осей надо только подключить соответствующие комбайны!

Работает практически из коробки)







Скрытый текст



Изменено 30 августа 2020 пользователем VictorUs

[oltims]

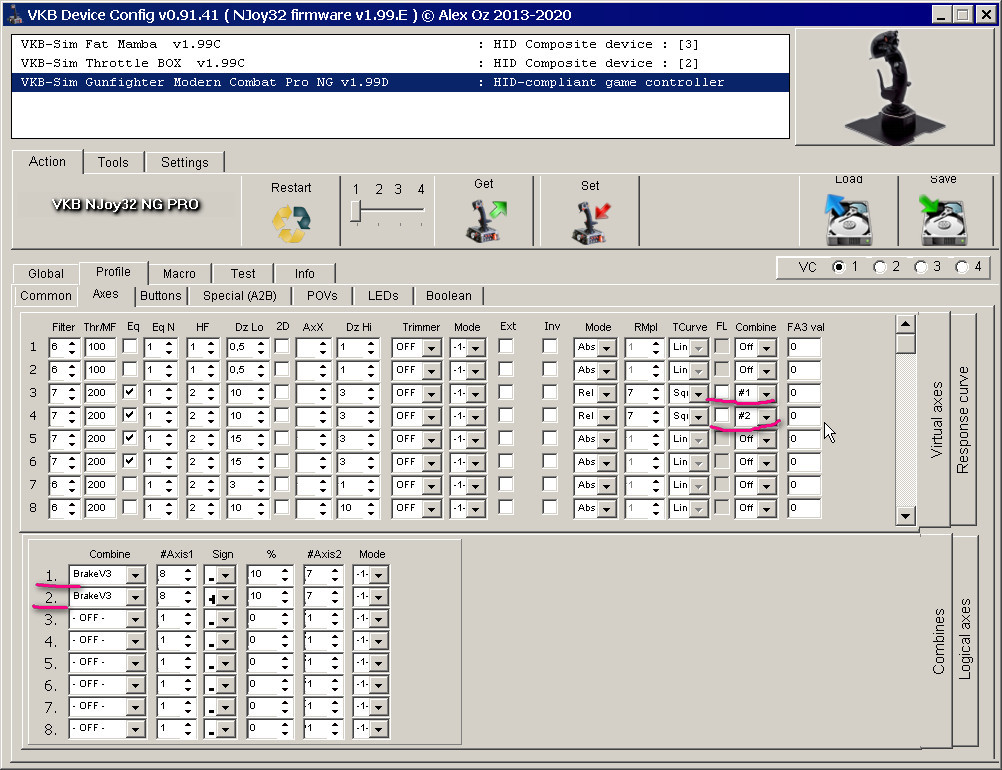

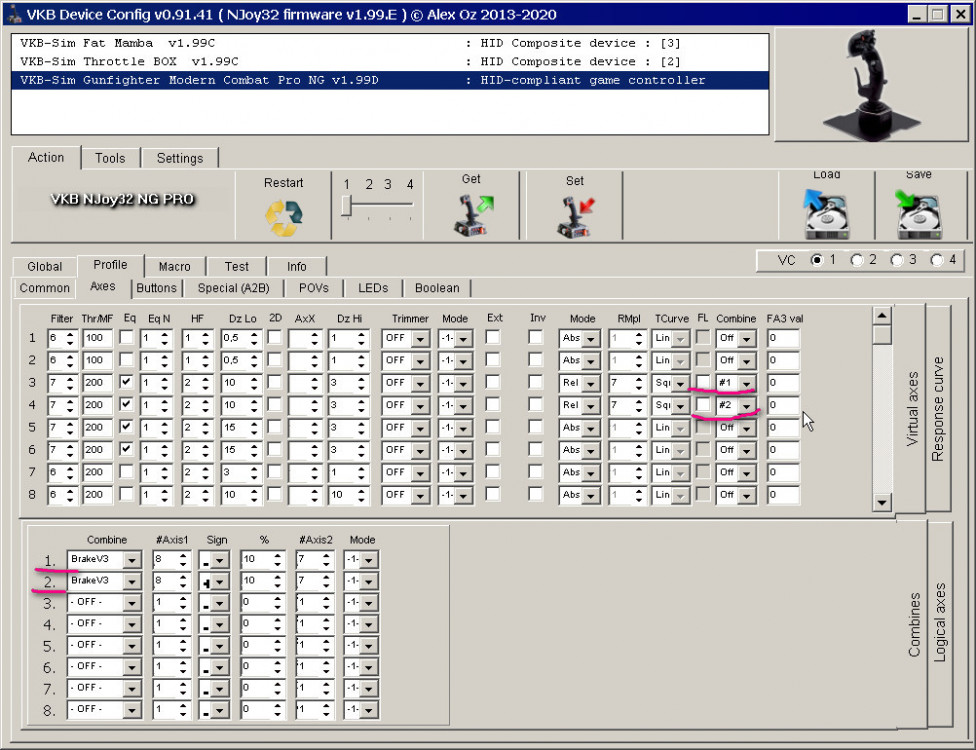

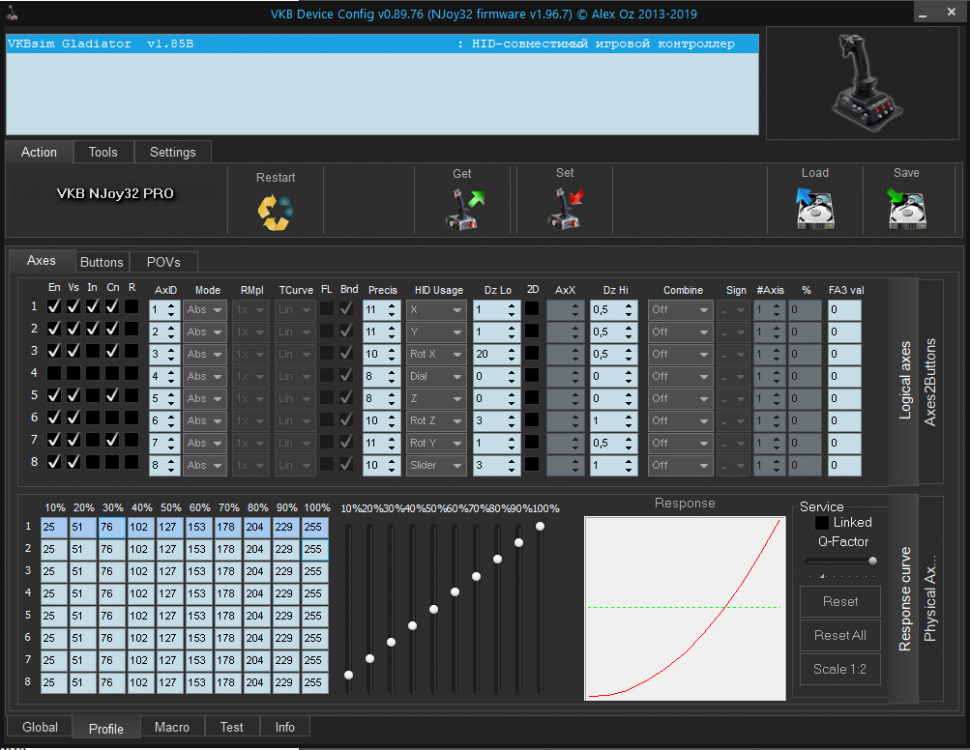

 Парни мне нужно повторить вот такую конфигурацию в НГ

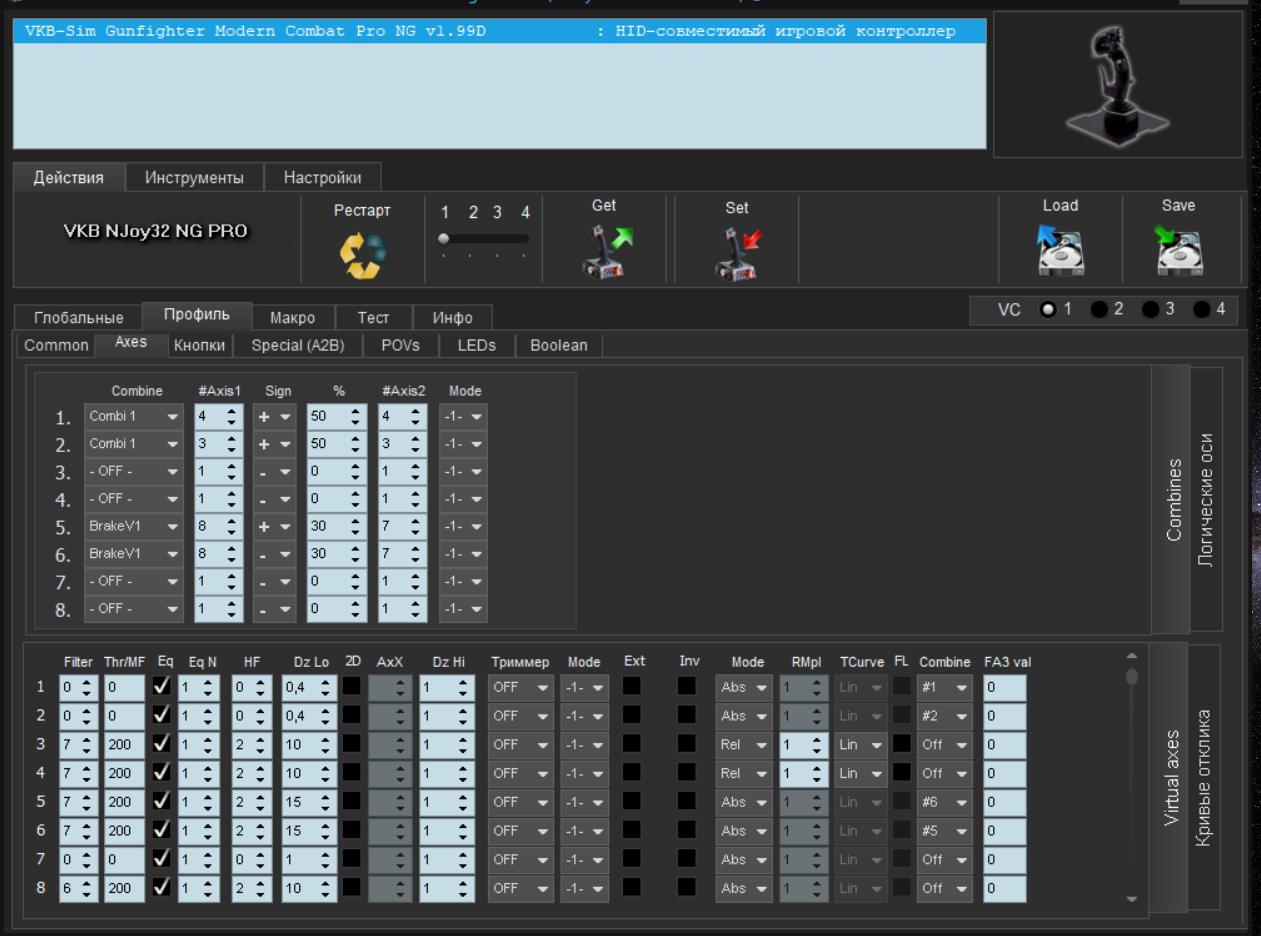

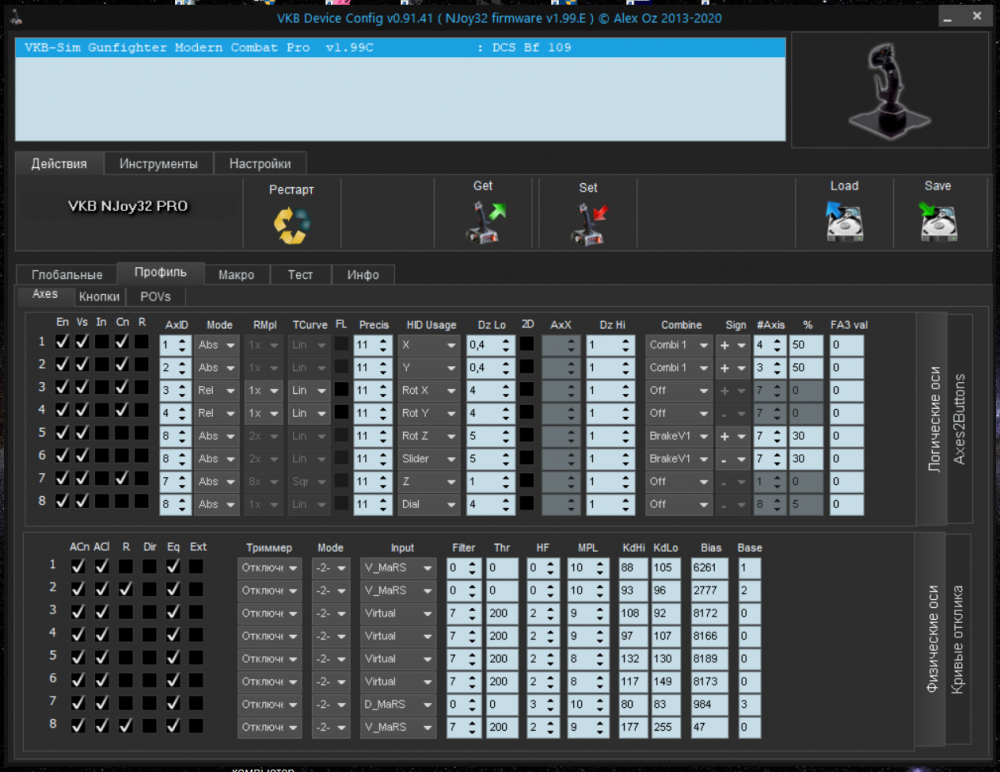

Вот что я накрутил, но тормоза не работают.

[VictorUs]

Теперь уже после работы. Просьба на скриншоте подчеркнуть ключевые моменты.

[Alex_Oz]

Для основных осей используется комбайн в качестве триммера от микростика - но здесь лучше использовать именно функцию триммера.

Ну и дифтормоза на педали - от рычага тормоза. Правильно понимаю?



[oltims]

ПРивет! Да, но есть нюанс, в старой версии я к ручке тормоза еще зацепил оба колеса, тянешь ось тормоза на ручке она тянет за собой оба колеса. Т.е. и диф и ручка тормоза как бы в параллели работали, ручка тормоза  жала на обе педали.



Изменено 31 августа 2020 пользователем oltims

[fidel]

Столкнулся с проблемой настройки кривых отклика с помощью VKBDevCfg-C на Gladiator PRO: что только не делал, сбрасывал в 0 все значения кривых, а на результат (как отклонялись оси, так и отклоняются, что в тесте, что в игре) не влияет.

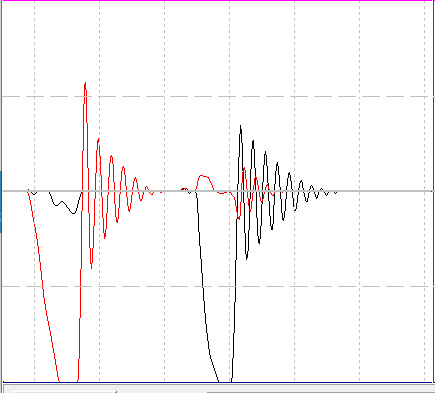

Проверял в JoyTester, просматривая, как затухают колебания оси при отпускании ручки из крайнего положения.

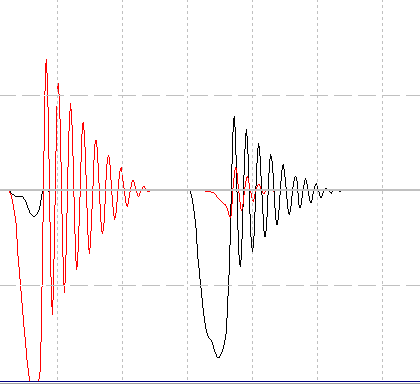

Затухания с дефолтными параметрами кривых:

Затухания с измененными параметрами:



Ниже сам пример настрйки кривых:





Никто с подобным не сталкивался?

[Alex_Oz]

[oltims]

С переходом на прошивку НГ, уровень пилотирования выходит на какой-то новый уровень, такое ощущение что у меня жопомер заработал!

Алексу надо памятник ставить))!

Алекс как портировать на НГ толь ко кнопки со старой версии?

[Alex_Oz]

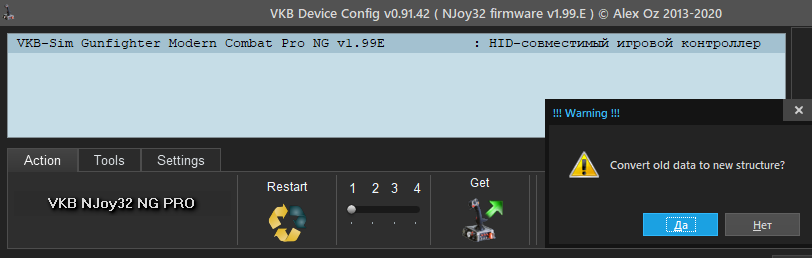

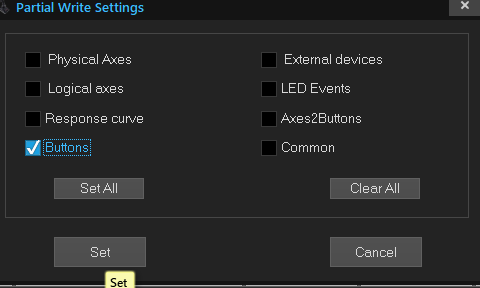

1/ Load сохраненный профиль

2.

3.Set



Не все функции физ. кнопок могут быть портированы правильно (некоторые еще не включены в конвертер), возможно что-то придется поправить рукам (использовать последний конфигуратор).

Логический уровень должен 1:1.



PS/ профиль позже





Изменено 31 августа 2020 пользователем Alex_Oz

[oltims]

Пробовал я так, он и настройки осей все равно переносит. Пришлось кнопки настраивать заново, что бы оси не править.

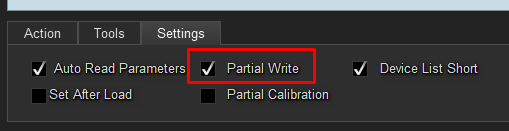

Правда галочки сеттинг  у меня все включены, может по этому.

Изменено 31 августа 2020 пользователем oltims

[Alex_Oz]

11 часов назад, oltims сказал:

Правда галочки сеттинг  у меня все включены, может по этому

:)

[oltims]

1 минуту назад, Alex_Oz сказал:

??

[Alex_Oz]

Проверю

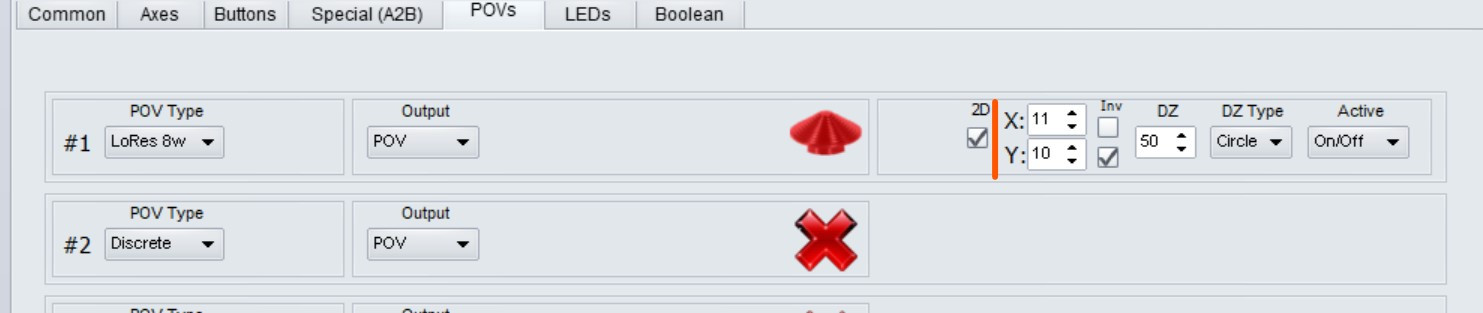

PS - по профилю:



1. Лучше прикладывать сразу профиль ( в архиве), см. ниже картинку - это что я вижу на скриншоте по качеству.

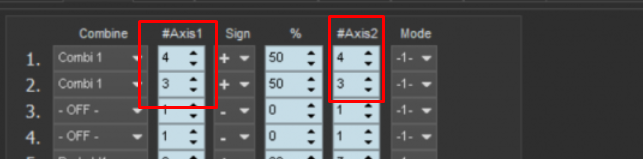

2 В комбайнах микширутся оси 4 с 4-й , 3 c 3-й.

3. Предлагаю комбайны перенести на триммер оси (пример сделаю).



4. Огромная просьба - большие скриншоты конфигуратора ресайзить при вставке хотя бы до 50%(лучше до 25) или скрывать под спойлер.

4.1 Примечание - ресайзить обязательно только форумным движком при вставке ( тогда полную картинку можно увидеть по клику)



5. Вопрос - относительные оси (3,4) -поскольку по факту используются для триммирования, должны ли обязательно быть при этом ещё и осями джойстика (rx/rY)?

Изменено 1 сентября 2020 пользователем Alex_Oz

[oltims]

Да нет осями не нужно, использую только как триммер, и как хатку кнопочною.

[blackbird921]

Добрый вечер) Приобрел кобру второй ревизии, может кто подскажет откуда скачать последнюю прошивку чтобы откалибровать? использую для симулятора планера

Изменено 1 сентября 2020 пользователем blackbird921

[Vumpel18]

11 часов назад, blackbird921 сказал:

Добрый вечер) Приобрел кобру второй ревизии, может кто подскажет откуда скачать последнюю прошивку чтобы откалибровать? использую для симулятора планера

Скрытый текст

Для начала сообщите действующую версию прошивки.

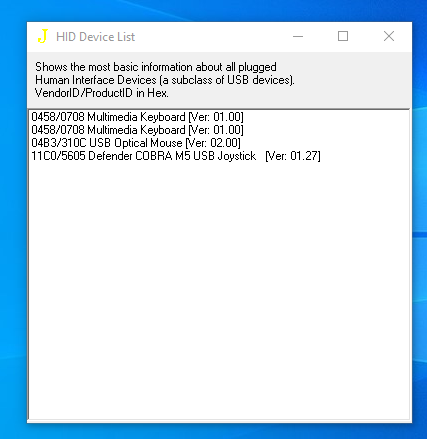

В помощь программа для определения номера прошивки USB устройств - show_hid.



[blackbird921]

8 часов назад, Vumpel18 сказал:

  Скрыть содержимое

Для начала сообщите действующую версию прошивки.

В помощь программа для определения номера прошивки USB устройств - show_hid.





[Vumpel18]

21 минуту назад, blackbird921 сказал:



Контроллер обладает громадным потенциалом, но требует обдуманных и взвешенных решений

Для начала читаем и обращаем внимание на вторую версию: http://avia-sim.ru/forum/viewtopic.php?t=688&start=315

Затем : http://forum.vkb-sim.pro/viewtopic.php?f=3&t=1572

И только после этого принимаем волевое решение о смене прошивки.

Скрытый текст

Лихо закручен сюжет так, как производитель Defender не позаботился о пользователях, нет утилиты по калибровке

и только перевод контроллера в CobraZ далее CobraZ Pro с дальнейшей конвертацией в версию King Cobra Pro позволит

Вам калибровать оси джойстика с помощью конфигуратора.





[Alex_Oz]

31.08.2020 в 00:01, oltims сказал:

Парни мне нужно повторить вот такую конфигурацию в НГ



fw v1_99_F NG / VKBDevCfg-C_v0.91.43



К триммеру виртуальной оси добавлен параметр Src (Source). Имеет значения Own (0) и 1..31 - это номер оси (виртуальной), которая может быть источником триммирования. Значение Own - это внутренний триммер оси с приводом от кнопок, энкодеров, и осей External Devices.





Теперь к конфигурации по сабжу.

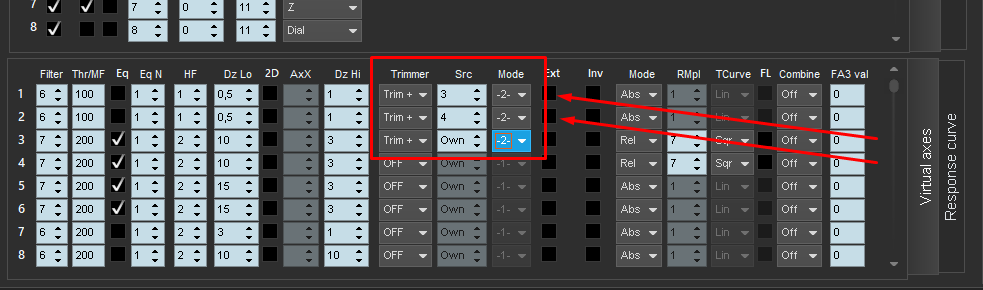

Триммеры осей XY собственно на картинке. Рекомендуемый Mode - 2 (с переменными коэффициентами и без обрезки/недохода на краях)

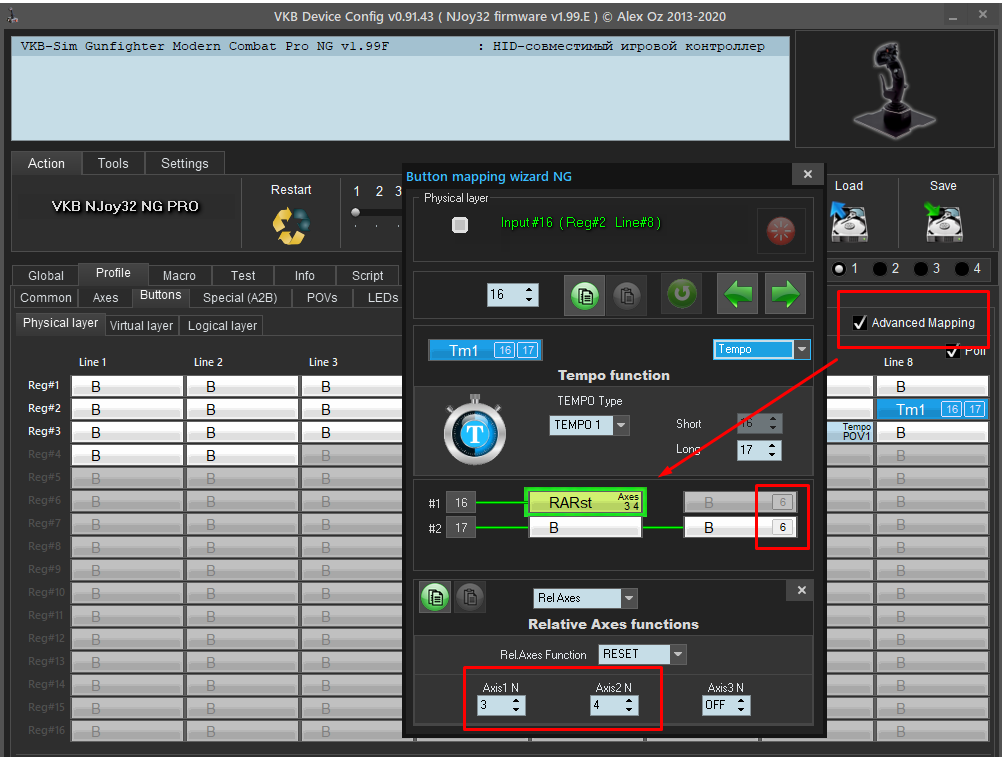

Для сброса триммера в ноль - используйте функцию RARst (Relative Axes Reset), сбросятся оси 3,4.



В примере показан способ повесить функцию непосредственно на Virtual Layer короткой кнопки Tempo ( доступно в Advanced Mapping).

Это позволяет обойтись без Boolean джамперов. По этой короткой

Длинная кнопка - дублирует исходную кнопку 6.

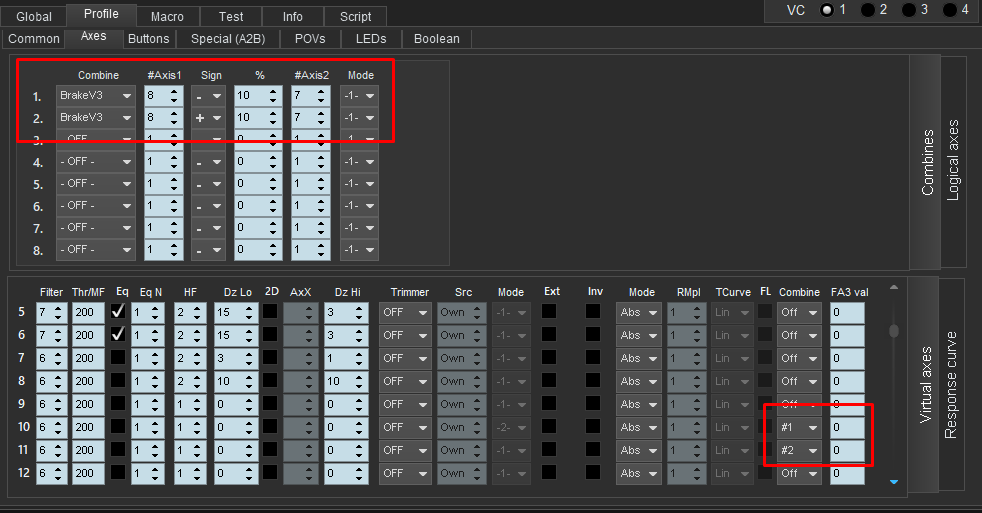

Теперь тормоза. Используем свободные оси (вирт) 10-11

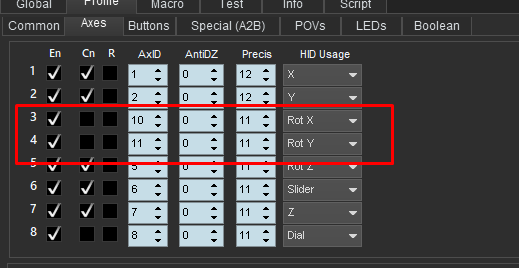

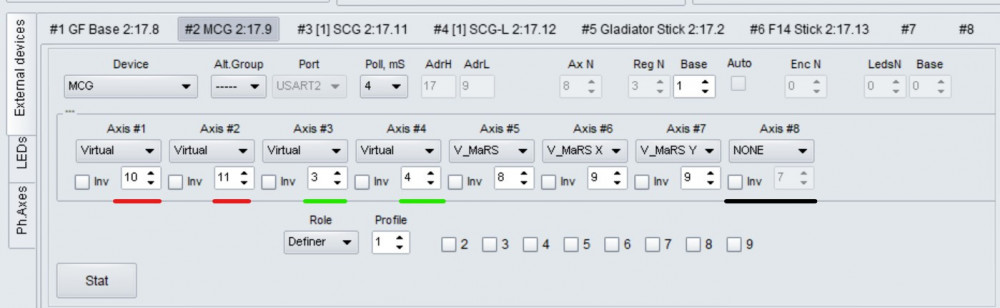

Укажем нужные комбайны,  свободные логические оси  - 3-4 перебиндить на 10-11:



Примерный профиль: GF MCG PRO NG Oltims.zip доработать напильником по вкусу.

Проверялся на твисте, на педалях должно быть одинаково.

Изменено 2 сентября 2020 пользователем Alex_Oz

[oltims]

Алекс прошивки _BlackBox_GF_MCG_PRO_v1_99_F NG,  а где для _MK2_ ? Какую брать?

[Alex_Oz]

Недовес Добавил.



Изменено 2 сентября 2020 пользователем Alex_Oz

[oltims]

[Zorik79]

Как много всего интересного с каждым обновлением.. только понять бы как и для чего это все реализовать.
@oltims что Вы с Алексом придумали  ?

[Alex_Oz]

В простой версии за счет комбайнов в логических осях можно было сделать триммер оси от относительной оси (микростика).

В NG помимо комбайнов добавилась возможность использовать именно триммер оси - это более правильное решение.

Добавлю что через комбайн триммер не совсем правильный - с обрезкой на одном крае и недоходом на другом.

Но при использовании триммера можно выбрать Mode=1 - и использовать этот же алгоритм при необходимости.

Изменено 2 сентября 2020 пользователем Alex_Oz

[Zorik79]

Спасибо Алекс. Если я правильно понял Вы сделали триммер осей в обход тримированию в самом симуляторе. Если это так я тоже попробую реализовать.

[Alex_Oz]

такой триммер был и раньше  )

[Zorik79]

9 минут назад, Alex_Oz сказал:

такой триммер был и раньше  )

Именно так Сергей летает на И-16 так как на самолете изначально нет триммеров. (Читы)

[-DED-Ron]

Уже по новому настроил. На родном расписал последовательность действий. Вопросы будут - знаешь где меня найти.

[C6uTbIu_JIeT4uK]

А можно как-то напрограммировать смещаемый центр?

Аналог триммирования - нажимаем кнопку, РУСом задаем нужное положение самолету, отпускаем кнопку, программа запоминает новый центр и работает от него.

[-DED-Ron]

Глава 4.3.12 этого документа - FA0 (вертолетный триммер).

[-DED-Ron]

Этой фиче "100 лет в обед".



[Alex_Oz]

VKBDevCfg-C_v0.91.46 / fw v2_00_1

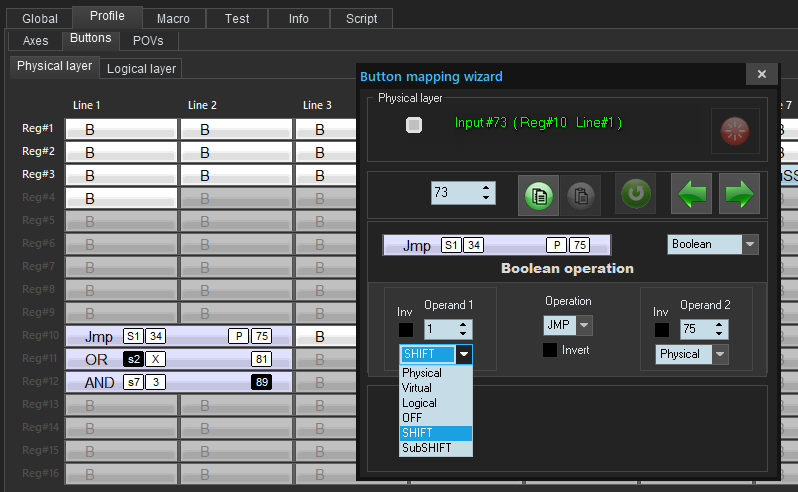

Для входа Operand1 булевских функций добавлены  SHIFT / SubSHIFT

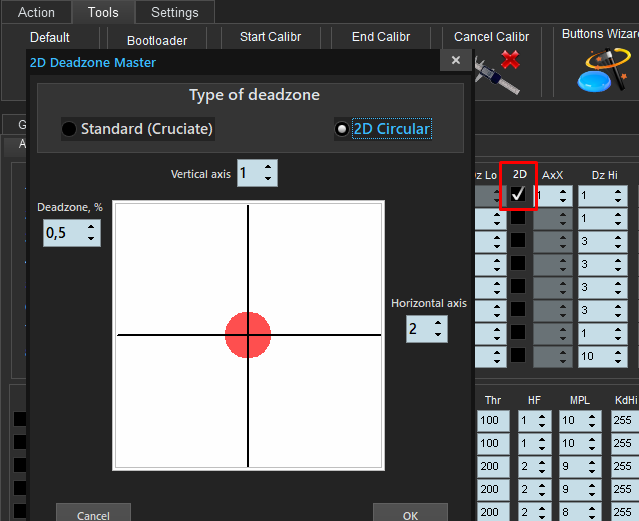

Мастер настройки 2D Deadzone теперь вызывается и по клику чекбокса 2D



В пул прошивок добавлена универсальная прошивка Gladiator NXT.



[oltims]

Алекс можно привести названия осей на вкладе тест к общему знаменателю, с остальными названиями. А то два слайдера, а везде одна ось слайдер и одна дуал.

[Alex_Oz]

Нет. Везде - это названия осей в HID. И даже есть симуляторы, которые читают и работают именно с этими названиями.

На вкладке Test - это названия осей в DirectInput. А там всё, что не XYZRxRyRz - слайдер. Причем всего два на остальные 3 десятка разных наименований  осей в HID. Тестер предназначен для демонстрации того, что принимается и работает в DirectX - то есть практически также как и во всех играх.

Хорошо, что хоть 6 совпадают. Так что падаем ниц и целуем ножки микрософт - что хоть так облагодетельствовали.

Изменено 5 сентября 2020 пользователем Alex_Oz
