Программирование джойстиков от VKB

[ABP_158]

5 минут назад, Zorik79 сказал:

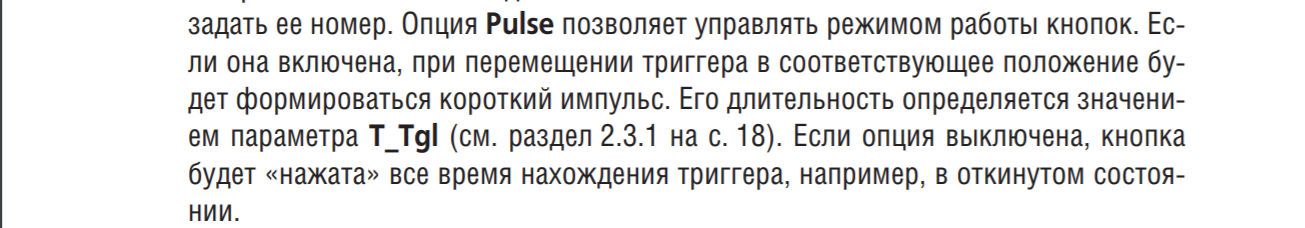

Pulse

[Alex_Oz]

fw v1.99.A/VKBDevCfg-C_v0.91.36

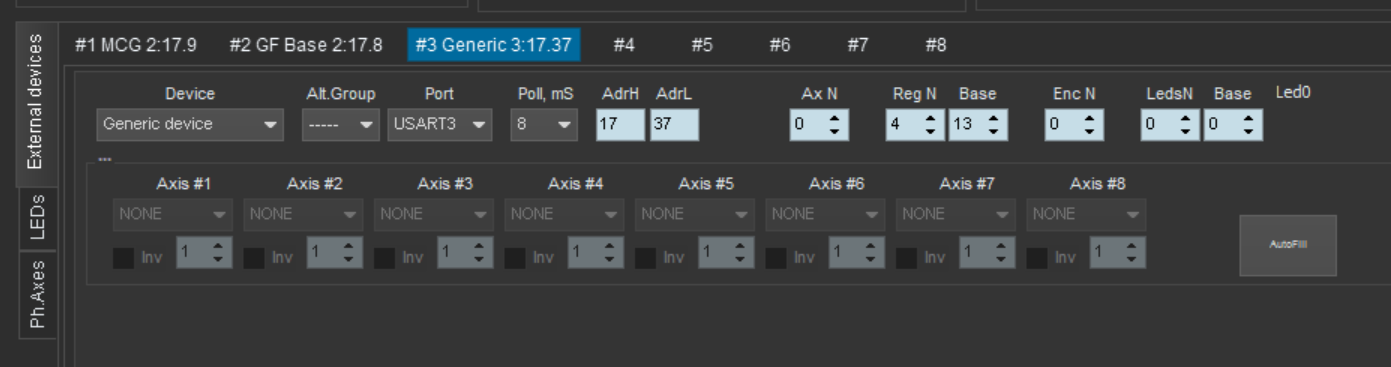

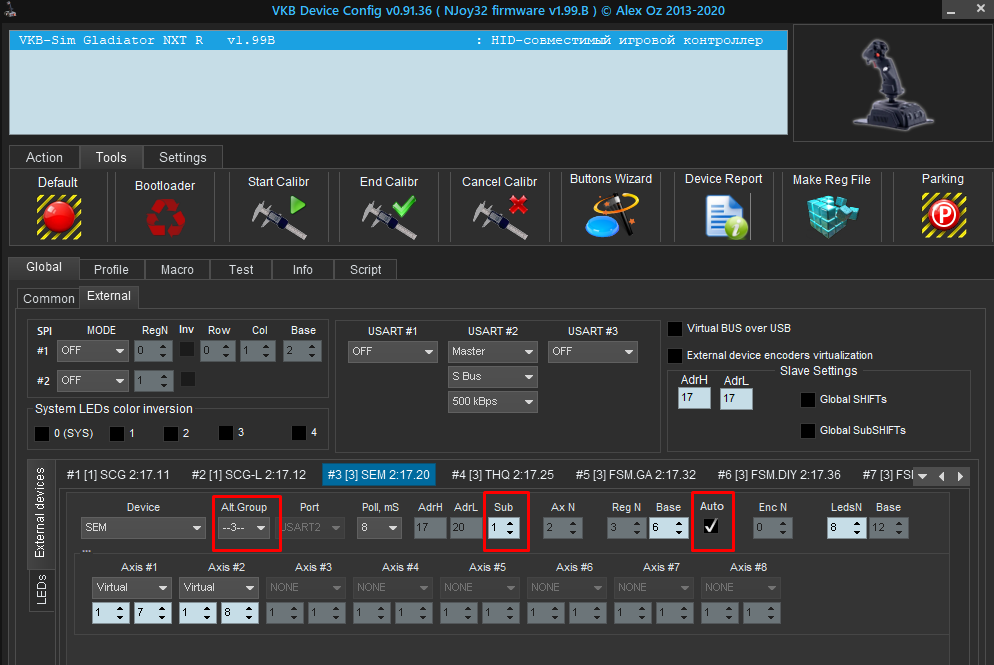

Изменения в параметрах ExtDev



Группа #3 в Alt.Group теперь выделена для устройств, которые необязательны  в конфигурации.

Если при старте контроллера такое устройство не будет обнаружено - оно исключается из дальнейшей работы, ошибка BUS Error при этом не возникает.

В группах #1 и #2 должно быть обнаружено  одно из устройств, в  группе 0 ("---") - наличие устройства обязательно.



Для модулей NXT добавлена опция Sub(Modul) - фактически увеличивает младший адрес. Адрес Sub устанавливается в самом модуле, таким образом могут быть подключены до 4 одинаковых модулей ( например THQ ).



К параметру Base добавлена опция Auto. Она позволяет формально задать начальный базовый регистр для джойстика с априори неизвестной конфигурацией дополнительных модулей - при этом определение  привязки регистров будет сделано при старте контроллера. При статическом способе привязки неизбежно  образуются "дырки" .



Всё это позволит обойтись более универсальными прошивками для экосистемы NXT - например для разных сочетаний  Right/LEFT +  SEM + три варианта панелей FSM понадобилось бы 10 разных прошивок/конфигураций вместо одной.

Изменено 15 августа 2020 пользователем Alex_Oz

[ABP_158]

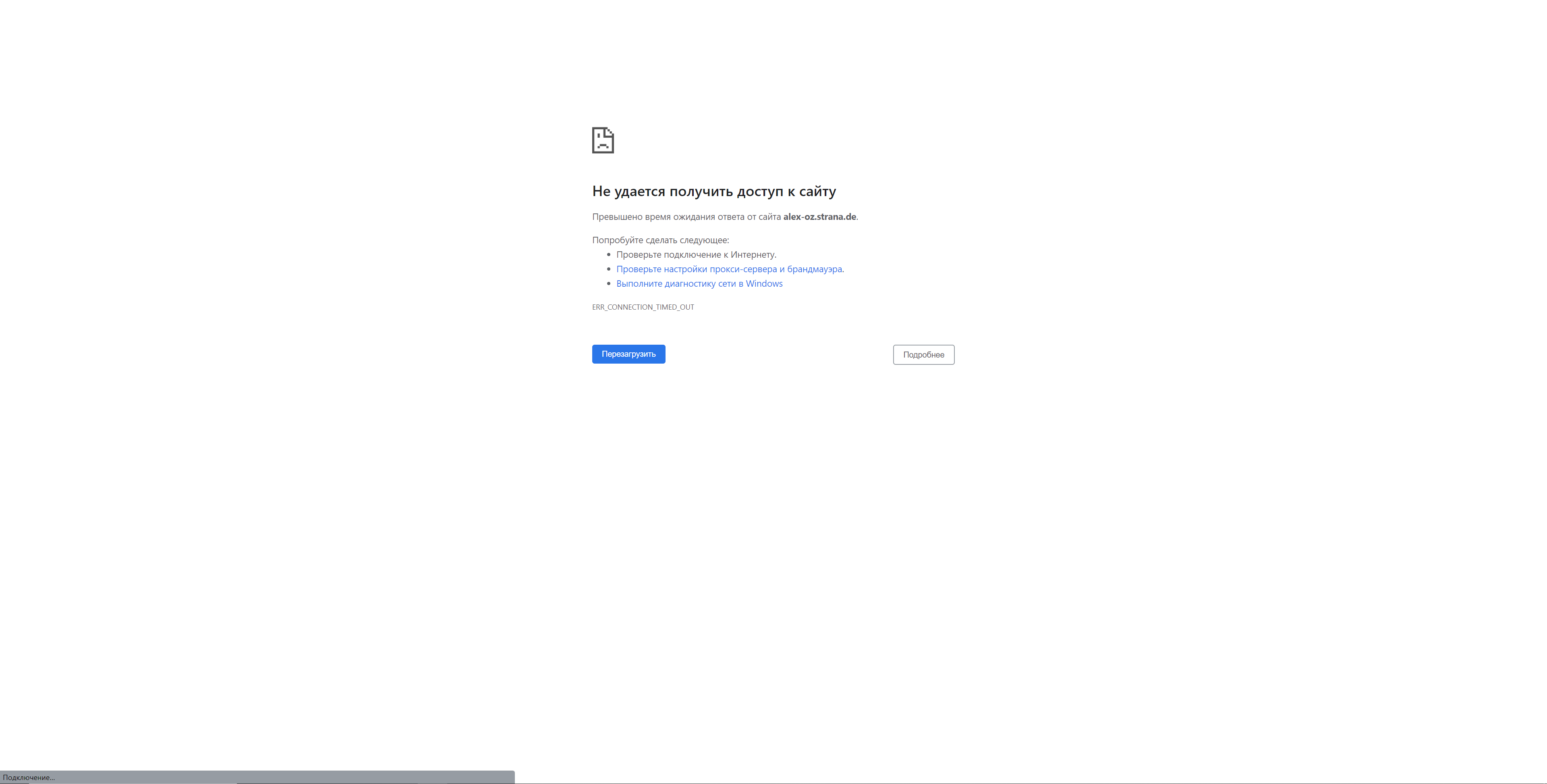

Алекс,добрый день.У меня гугле чудит,или архив не работает?

[oltims]

У меня работает.

[sams0n]

Подскажите пожалуйста.
у меня есть педали T-Rudder MKIV
Недавно приехал джойстик Gunfighter c ручкой MCG Pro Twist (Product Name:  VKB-Sim Gunfighter Modern Combat Pro Twist
PRO version ).
Blackbox черного цвета
Хотел бы чтоб и джойстик и педали были как одно устройство, но как я понимаю осей не хватает свободных. Что можно сделать чтоб сохранить оси и подключить педали и джойстик в один blackbox?

Изменено 15 августа 2020 пользователем sams0n

[ABP_158]

7 часов назад, sams0n сказал:

чтоб и джойстик и педали были как одно устройство

Установите прошивку без Twist.

[Vumpel18]

22 минуты назад, ABP_158 сказал:

Установите прошивку без Twist.

Твист зафиксировать не забыть бы.

[Alex_Oz]

10 часов назад, sams0n сказал:

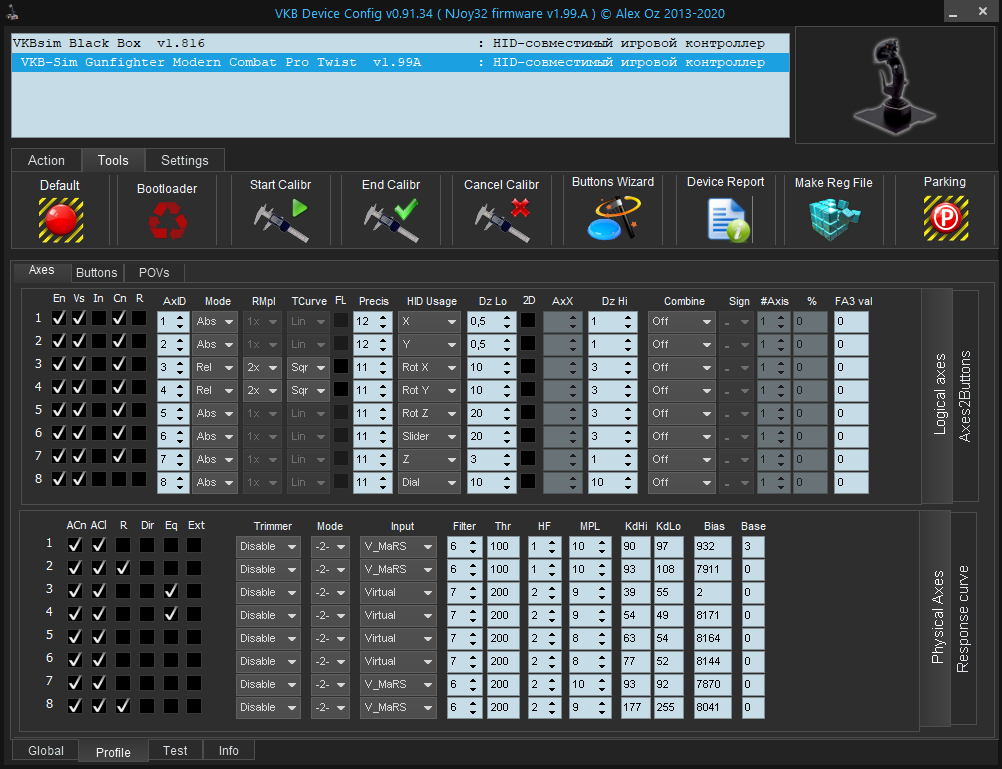

Хотел бы чтоб и джойстик и педали были как одно устройство, но как я понимаю осей не хватает свободных. Что можно сделать чтоб сохранить оси и подключить педали и джойстик в один blackbox?



Например пожертвовать переключением в режим осей микростика MasterMode - оставить его только в режиме хатки.

GF MCG TWIST PEDALS.zip



Подробное описание не даю - может такой вариант не устроит.

Для полных 9 осей  можно пробовать NG с двумя вирт.контроллерами - но там свои неожиданности от винды могут быть.



Изменено 15 августа 2020 пользователем Alex_Oz

[sams0n]

3 часа назад, ABP_158 сказал:

Установите прошивку без Twist.

Твист нужен. Я не только в Ил2 играю, но и в космосимы. А там твист очень полезен

23 минуты назад, Alex_Oz сказал:



Например пожертвовать переключением в режим осей микростика MasterMode - оставить его только в режиме хатки.



Буду пробовать, спасибо!

[huligan]

.

Изменено 17 августа 2020 пользователем huligan

[Zorik79]

16.08.2020 в 00:41, sams0n сказал:

Твист нужен. Я не только в Ил2 играю, но и в космосимы. А там твист очень полезен

Буду пробовать, спасибо!

На твист можно зум повесить. По крайней мере в DCS. Модно также попробовать Ось сделать относительной

Изменено 17 августа 2020 пользователем Zorik79

[Alex_Oz]

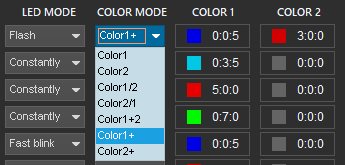

Дополнение в движке LED



Добавлен режим Flash в LED MODE и  Color1+/Color2+ в COLOR MODE



Flash - режим коротких вспышек с большим периодом повторения, ColorX+ - мерцание яркостью одного цвета. Если установленный  уровень яркости цвета  меньше 5, то вспышка будет макс. уровнем(7), если больше - то будет включение (0).

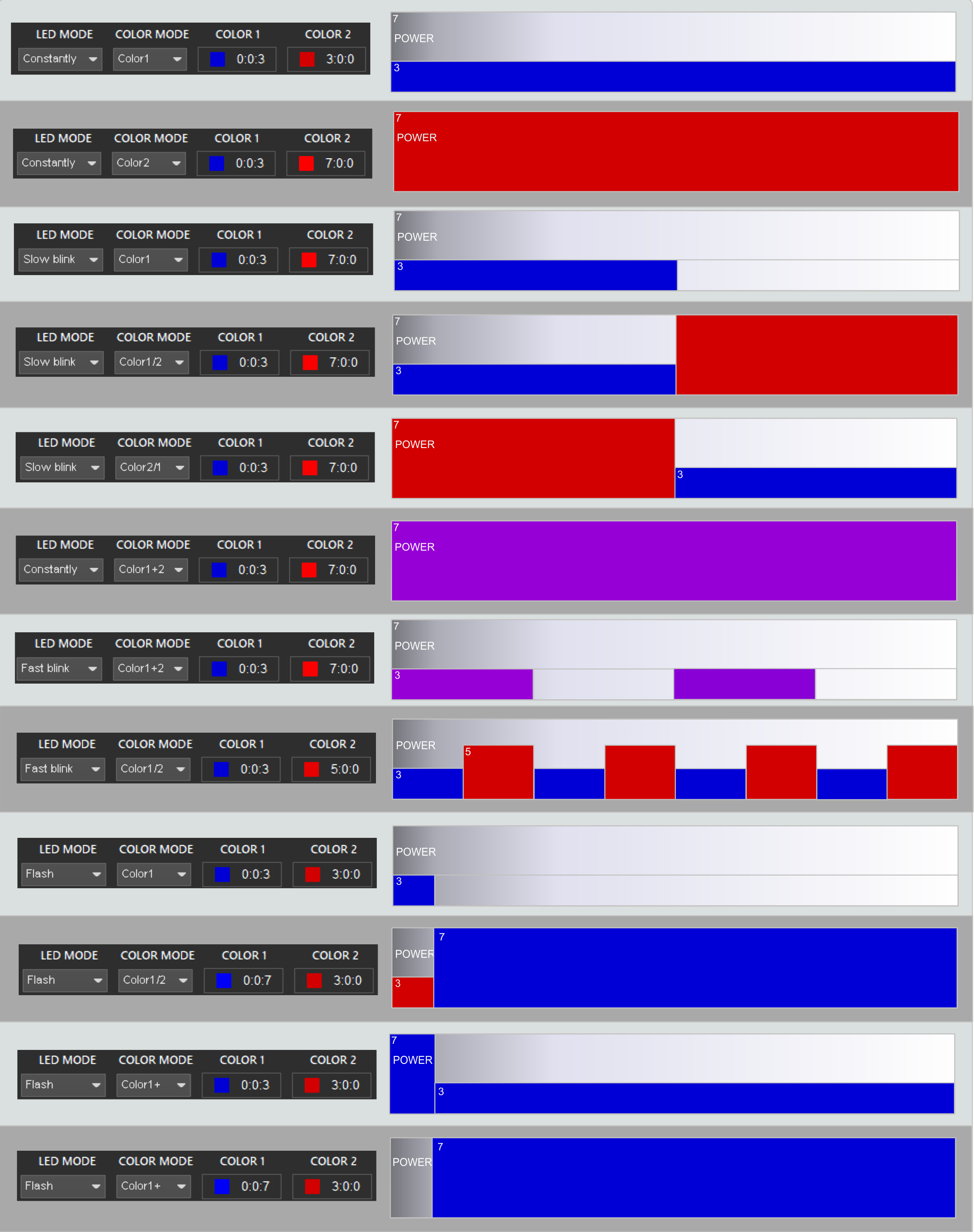

Cводка по основным режимам работы светодиодной индикации  (для двухцветных светодиодов):

Изменено 18 августа 2020 пользователем Alex_Oz

[Alex_Oz]

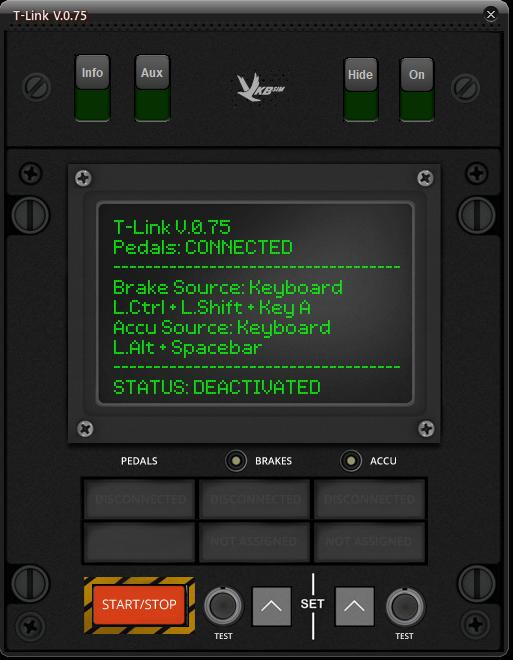

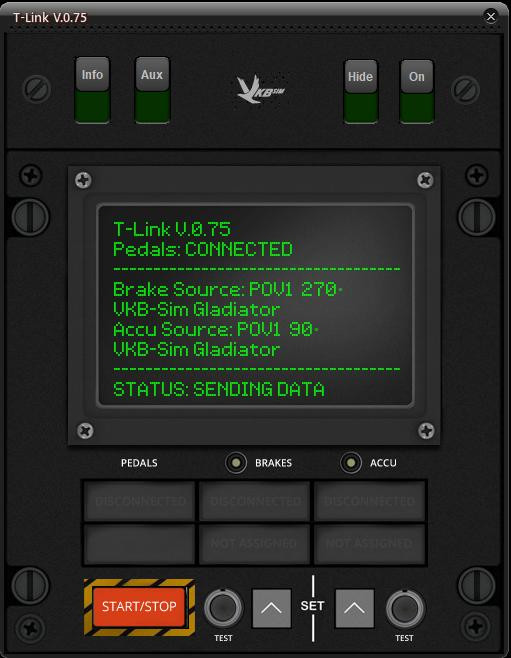

T-Link.v0.75

добавлены клавиатура и хатки(POV) джойстиков в качестве Source для функций Brake / Accu

Изменено 21 августа 2020 пользователем Alex_Oz

[Alex_Oz]

VKBDevCfg-C_v0.91.39/ fw v1_99_C



для  NG версии добавлена функция Tempo 3s

для простой версии удален чекбокс A2B - этот флаг формируется автоматически (как и в NG).

[Alex_Oz]

VKBDevCfg-C_v0.91.41 / fw v1_99_D NG

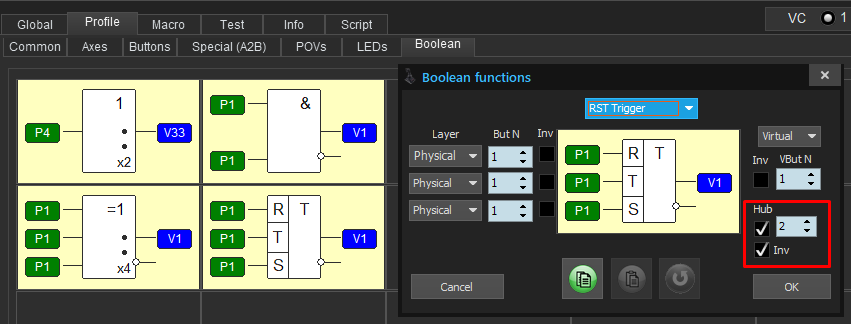

Теперь расширение выходов (Hub) может быть назначено любому Boolean  с 1 выходом :

Добавлено инвертирование выходов расширения - это позволит легко организовать элементы с двумя оппозитными выходами.

Дополнительные линии  имеют инкрементные номера, начиная от VBut+1.

Число дополнительных выходов ограничено до 3 (всего до 4-х выходов на элемент).

Изменено 27 августа 2020 пользователем Alex_Oz

[oltims]

Алекс, что сделать, что бы появилась вкладка  Boolean , у меня не NG? И где почитать про это дело?

[Alex_Oz]

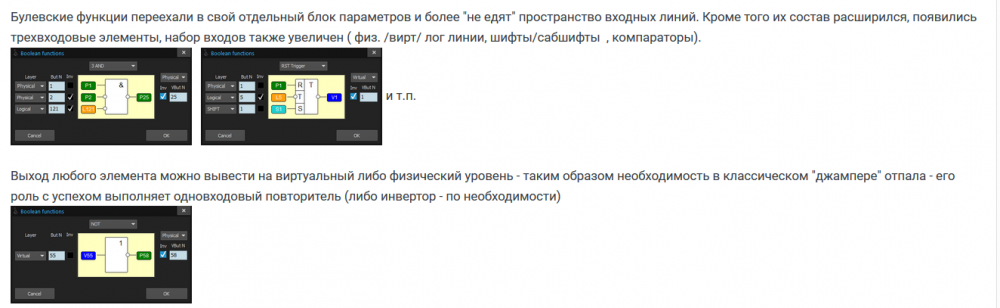

Это фича только NG:

https://forum.il2sturmovik.ru/topic/970-программирование-джойстиков-от-vkb/page/53/?tab=comments#comment-713299



https://forum.il2sturmovik.ru/topic/970-программирование-джойстиков-от-vkb/?do=findComment&comment=717629

https://forum.il2sturmovik.ru/topic/970-программирование-джойстиков-от-vkb/?do=findComment&comment=760555





Изменено 27 августа 2020 пользователем Alex_Oz

[n0rz3r]

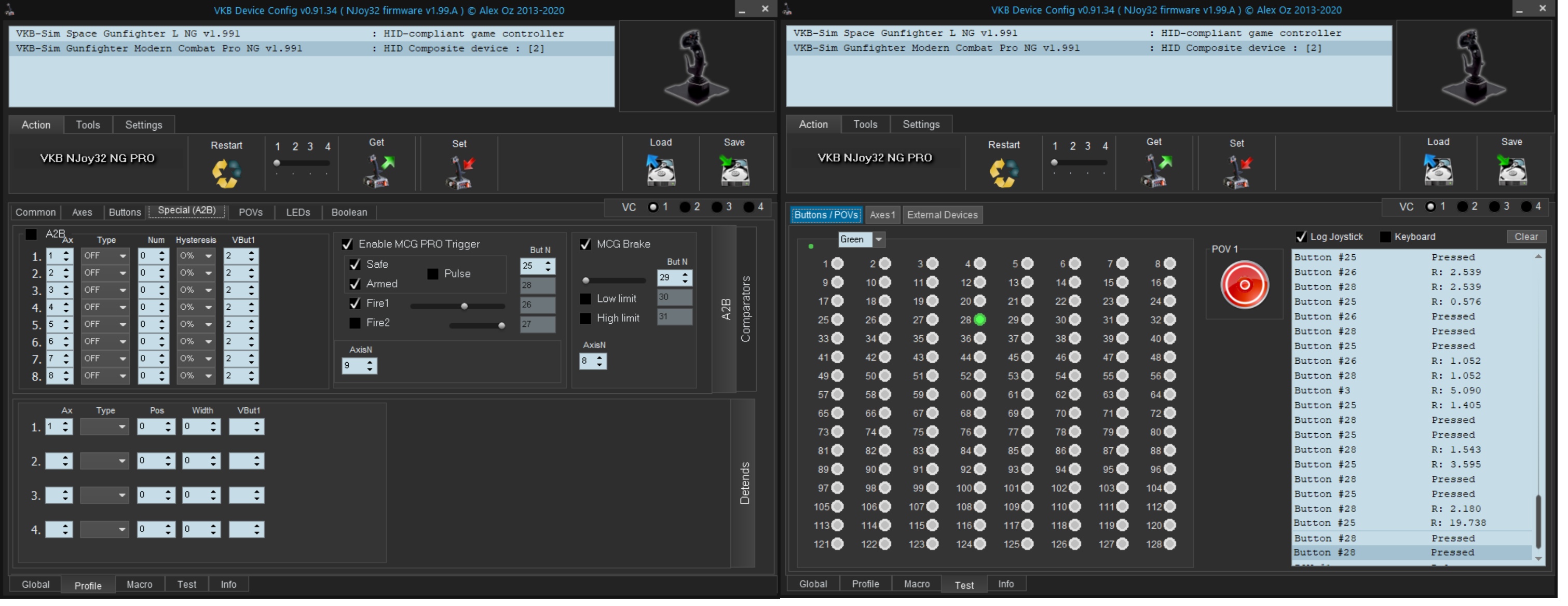

Доброго времени суток. Alex_Oz подскажите пожалуйста. Я тут осваиваю новую версию движда NG. Решил побаловаться с MCG pro. Я не совсем могу понять логику работы триггера. Получились некоторые особенности. После прошивки ось для курка 9 которая они стоит с галочкой R (инферсия данных), что вроде как плохо сказывается на логике работы тригерра и кнопок. И следующий вопрос. Вроде как инвертировалась логика работы кнопок "armed" и "safe". Прилагаю скрин. На джойстике в этот момент курок откинуд вперед в безопасное положение если я правильно понимаю, но при это активна кнопка которая отвечавет за "armed". Возможно я что то не правильно сделал? Или на ораньжевом black box плохая затея юзать NG прошивку?) И еще при полном нажатии на курок срабатывает кнопка "armed". Третий скрин.


Скрытый текст



[Alex_Oz]

12 часов назад, n0rz3r сказал:

Я не совсем могу понять логику работы триггера. Получились некоторые особенности

Здравствуйте,

спасибо, посмотрю.

Затея самая правильная, и дело не в типе устройства - возможно проблема в параматрах (точно вижу в дефолте неправильно стоят коээфициенты Span), возможно ещё что.

Обычно перешедшие на NG обратно возвращаться не желают ( так пришлось даже сделать Гладиатор+SCG NG, хотя планов на это не было).





Изменено 29 августа 2020 пользователем Alex_Oz

[oltims]

Магет тоже на НГ перейти.

[Alex_Oz]

Велкам )

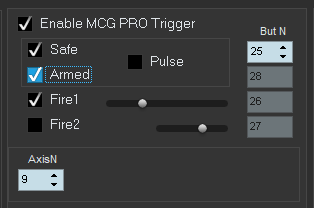

По триггеру. Выложил v1_99_D(2) NG, поправлены дефолные параметры  9-й оси :

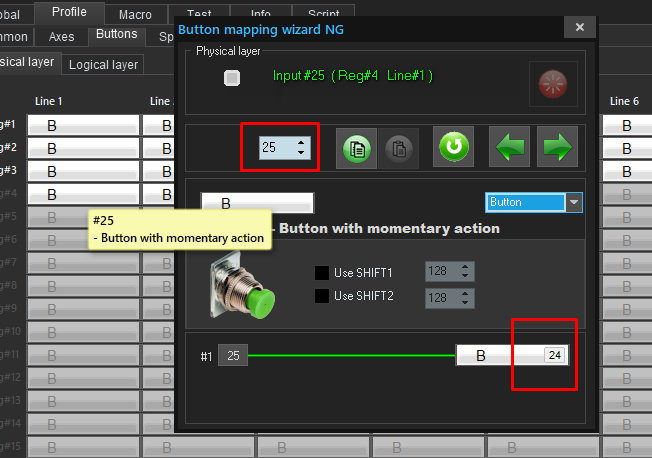

По кнопкам -

Здесь - виртуальные линии, которые маппинг логических меняет на другие:

 По выходным кнопкам получаем:

SAFE (триггер вверх) - 24

ARMED (триггер вниз) - 28

Fire1 - 25







[-DED-Ron]

Да и на 1.99D всё прекрасно калибруется. Видимо, ось триггера вообще не калибровалась у вопрошающего. Бывает, ну забыл просто. Поэтому и поломалась вся логика работы кнопок.

Скрытый текст



[n0rz3r]

3 часа назад, -DED-Ron сказал:

Скрытый текст



Да и на 1.99D всё прекрасно калибруется. Видимо, ось триггера вообще не калибровалась у вопрошающего. Бывает, ну забыл просто. Поэтому и поломалась вся логика работы кнопок.

  Показать содержимое





Конечно я калибровал по заветам.
Калибровка с помощью VKBDevcfg-C.

1) Запустить VKBDevcfg-C.

2) Кликнуть по названию джойстика (в левом верхнем окне).

3) Откинуть гашетку вперед (позиция SAFE).

4) Вернуть гашетку в центральное положение (ARMED). Именно в этой позиции гашетки бесконтактный сенсор нажмет кнопку ARMED.

5) Перейти на вкладку Tools. Нажать кнопку Start Calibr. Светодиод SYS на BlackBox перейдёт в мигающий режим.

6) Полностью нажать и отпустить рычаг BRAKE/АВТ СТАРТ ТОРМОЗ.

7) Нажать откидную гашетку до упора. Вернуть гашетку в центральное положение. Откинуть гашетку вперед.

? Переместить по полному диапазону хода во всех направлениях шляпку микростика GATE CONT/УПРАВ СТРОБ.

9)  Переместить по полному диапазону хода во всех направлениях шляпку микростика MASTER MODE\РЕЖИМ КБО.

10) Переместить РУС по полному диапазону крена и тангажа.

11)  Если подключены педали T-Rudder, то полностью нажать и отпустить сначала левую педаль (важно!), потом правую.

12) Нажать кнопку End Calibr. Светодиод SYS перестанет мигать. Джойстик перегрузится.

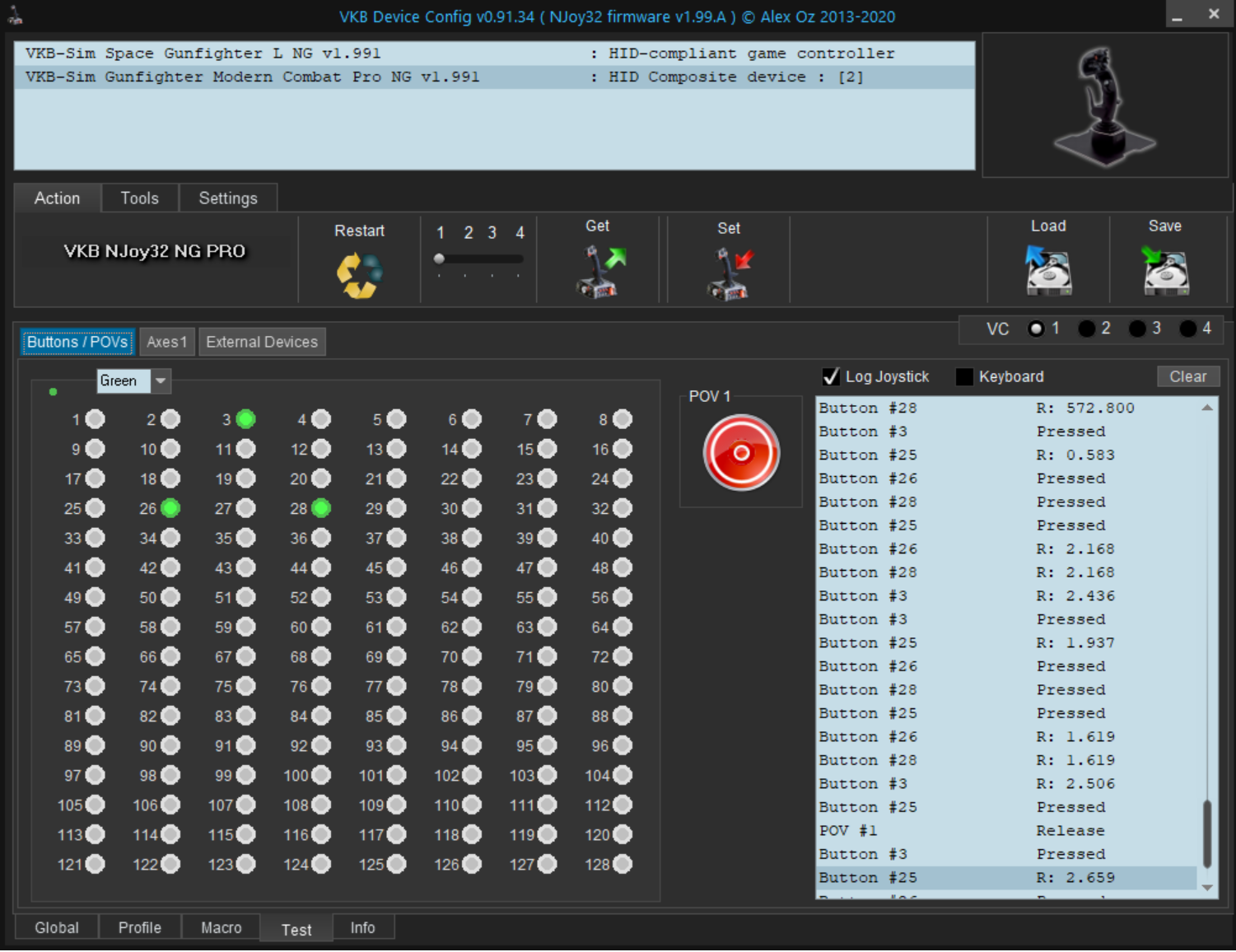

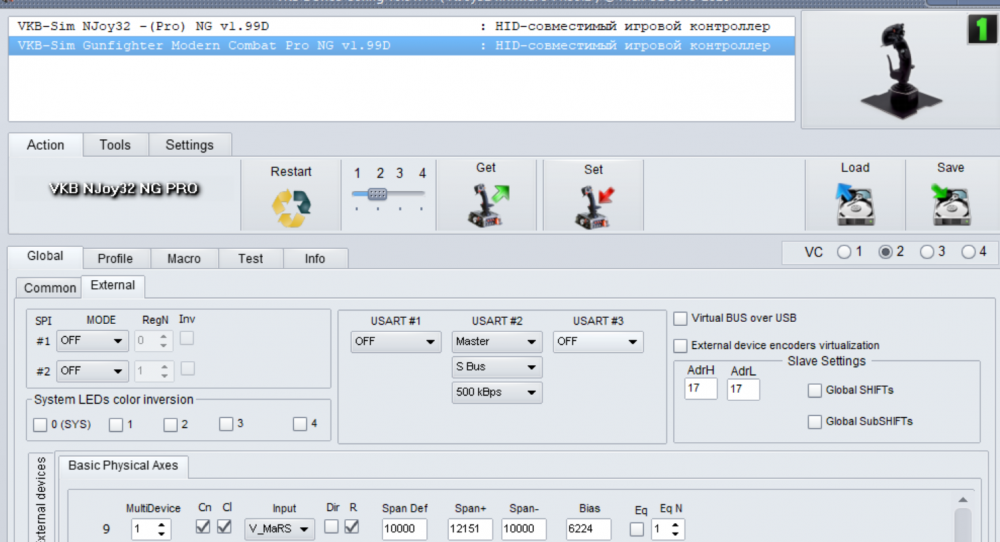

Alex_Oz поставил новую прошивку. Теперь получилась интересная картина. У меня подключена левая космосим по физической шине. Проблема в том что она мапиться вместо кнопок MCG.  Хотя стоит мапинг начиная с 13 регистра .



Скрытый текст



[Alex_Oz]

Вероятно не просто космосима а второй GF - судя по адресу.

Тогда надо смотреть оба конфига.



Но для начала надо бы разобраться до конца с триггером одиночного джойстика - что там слышно?

[Alex_Oz]

https://forum.il2sturmovik.ru/topic/970-%D0%BF%D1%80%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5-%D0%B4%D0%B6%D0%BE%D0%B9%D1%81%D1%82%D0%B8%D0%BA%D0%BE%D0%B2-%D0%BE%D1%82-vkb/?do=findComment&comment=790629



Снимите чекбокс Auto -  скорей всего он стоит.

[Alex_Oz]

------------------------------------------

PS выложил v1_99_E - чекбокс Auto на прежние проекты не действует, активен только для NXT.

Изменено 29 августа 2020 пользователем Alex_Oz

[oltims]

Привет! Алекс где в НГ увидеть калибровачные данные и для чего служит объединение осей?

Было бы хорошо обновить файл перевода.

Изменено 30 августа 2020 пользователем oltims

[n0rz3r]

Alex_Oz доброго времени суток) Да теперь триггер нормально работает) я прошился на _BlackBox_GF_MCG_PRO_v1_99_D(2) NG. Отключил автомапинг и теперь мапиться куда нужно) Спасибо большое) Кстати еще вопрос вы посоветуюте приобретение нового блэкбокс черного для будущих совместимостей с РУДом который когда нибудь выйдет или пока достаточно и на ораньжевом посидеть?) Спасибо)



[Alex_Oz]

Здравствуйте - пожалуйста

Не вижу сейчас смысла в отдельном BB - если контроллер там будет отдельным, то он всё равно будет в составе РУД.

Не исключено что контроллер будет интегрирован.



2 часа назад, oltims сказал:

Привет! Алекс где в НГ увидеть калибровачные данные и для чего служит объединение осей?

Было бы хорошо обновить файл перевода.

 И Вам здравствуйте,

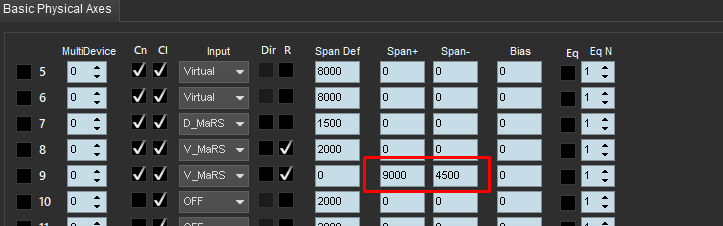

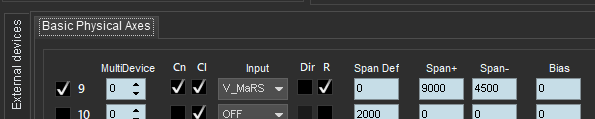

Параметры физических осей находятся в блоке внешних устройств (по сути это и есть внешние устройства):



Коэффициенты Span / - / + это MPL и KD "в одном флаконе"

Span - общий коэффициент(диапазон) по умолчанию. После калибровки будут определены Span+ / Span- по аналогии с KD Hi/KD Lo.

Но в отличие от KD - при увеличении хода (угла) Span увеличивается (KD уменьшался). Сие означает - если после калибровки дефолтная величина Span+/Span- не отличается от Span -это значит что надо уменьшить дефолтное значение.

Кроме того, можно задать непосредственно начальные значения Span+ / Span- :





Основная задача физ.ввода - выдать  нормализованную ось. Все остальные преобразования производятся над виртуальной осью.

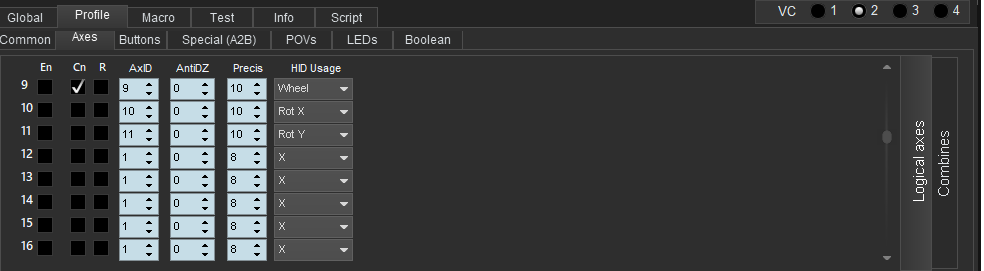

Также логические оси максимально очищены от преобразований - их задача всего лишь в трансляции виртуальной оси в логическую  ось джойстика.



Остальные параметры знакомы по простой версии(на Eq не обращайте внимания, скорее всего это будет удалено)



Комбайны осей переехали в блок виртуальных осей (из логических)

Комбайны осей в целом сходны с комбайнами простой версии. Основное отличие -  свободная привязка к любой оси.



Основная информация по новым фичам NG и в этом топике.



По локализации - пока слишком много нововведений идёт, чтобы этим можно было заняться.

Изменено 30 августа 2020 пользователем Alex_Oz

[n0rz3r]

Скрытый текст



Я понимаю что скорее всего будет интегрирован. Я все грезю мечтой или мыслями о едином устройстве) Ну точнее связном как минимум между собой. Т.е. РУД и правая база с ручкой, которые способны разделять между собой свои состояния) собственно сейчас это достигается между двумя базами и ручками посредством соединения кабелем либо виртуальной программой)

[Alex_Oz]

Как по мне так провода между девайсами - это лишнее. Для спецприменений - это разумеется единственный вариант, но там в целом и требования к системе совсем другие.

[n0rz3r]

Только что, Alex_Oz сказал:

Как по мне так провода между девайсами - это лишнее. Для спецприменений - это разумеется единственный вариант, но там в целом и требования к системе совсем другие.

По рабочей привычке к проводам больше доверия если нужна надежная связь)

[Alex_Oz]

Ну выход шины какой-то наверняка будет - в крайнем случае внутренний разъем.

[oltims]

Вот про енто чо?)

[Alex_Oz]



Про енто здесь:



здесь начало про новый мастер настройки кривых:



Изменено 30 августа 2020 пользователем Alex_Oz

[oltims]

Я наверное тупой, а в чем прикол объединения, пропали оси, и для каких целей?

[Alex_Oz]

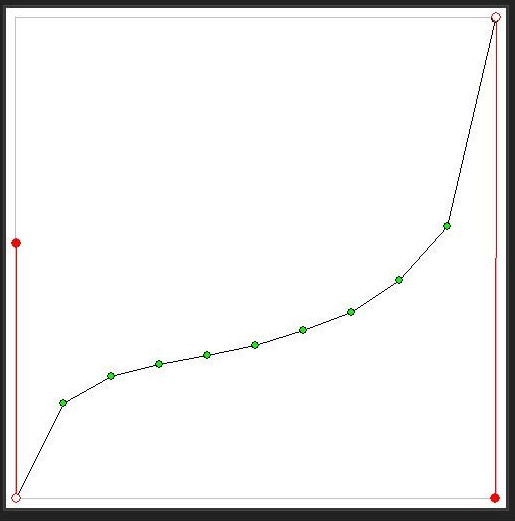

При сильных перегибах кривой можно получить более плавную аппроксимацию

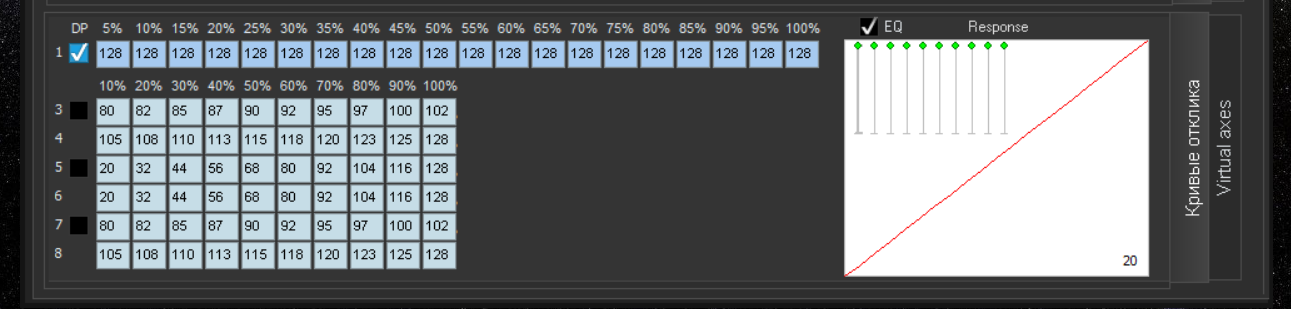

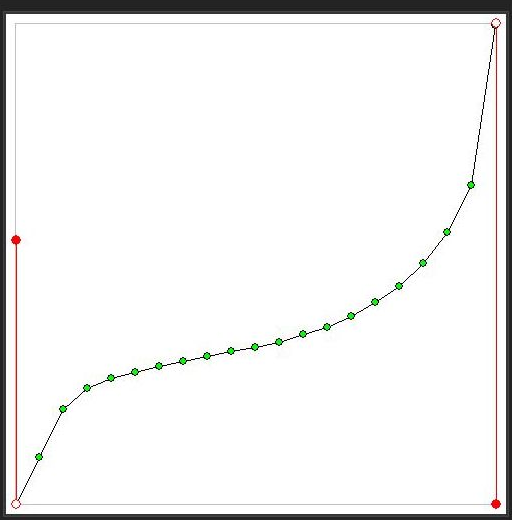

Это одна и та же кривая с разным числом точек:



В работе вы практически не заметите разницы, но внутренний перфекционист в первом случае будет доволен.



C учетом, что это обычно еще только половина всей характеристики вход/выход - на полную ocь получаем 40 точек аппроксимации.

Изменено 30 августа 2020 пользователем Alex_Oz

[oltims]

Переделываю настройки для НГ но ни как комбинированные оси не работают хелп!

[Alex_Oz]

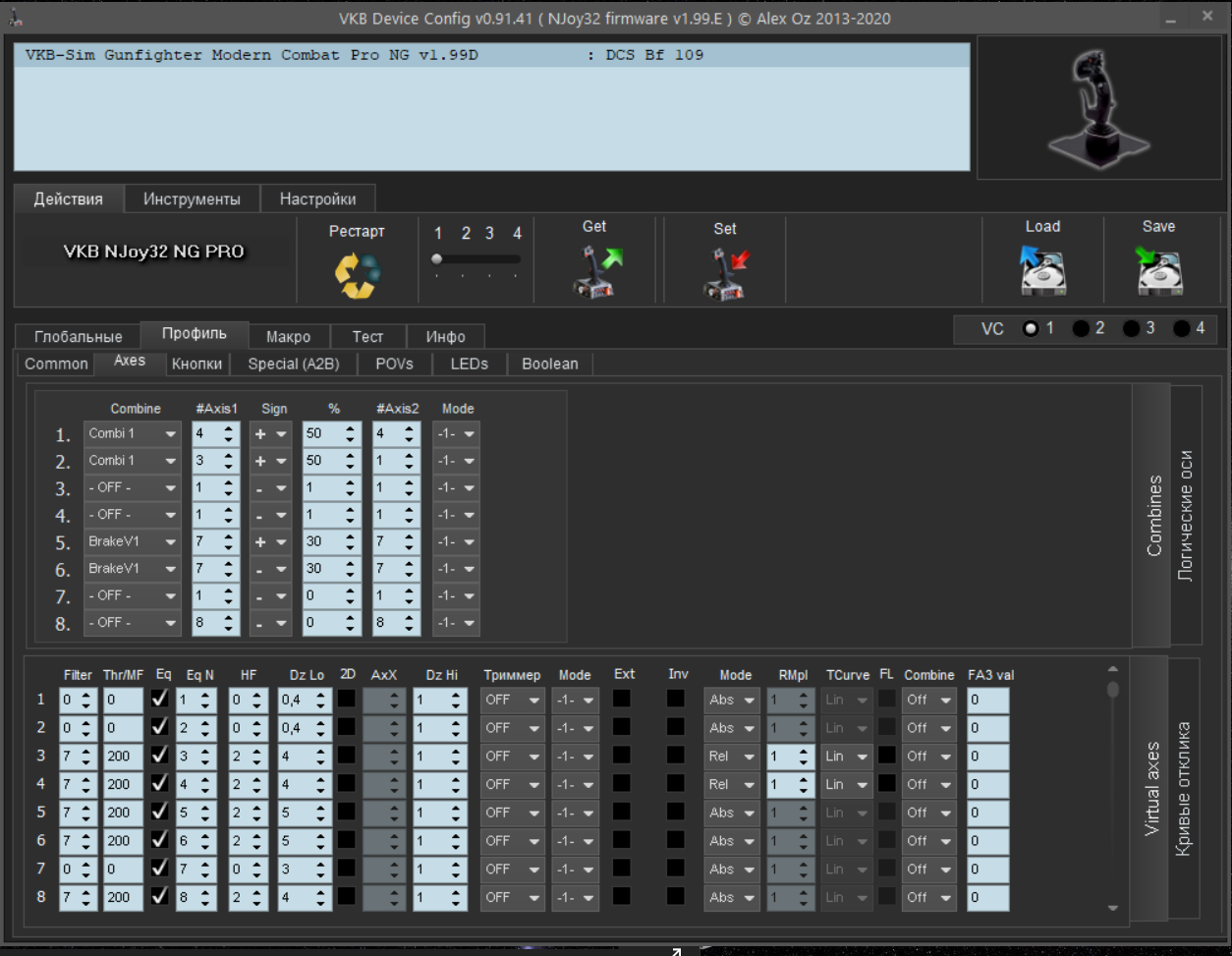

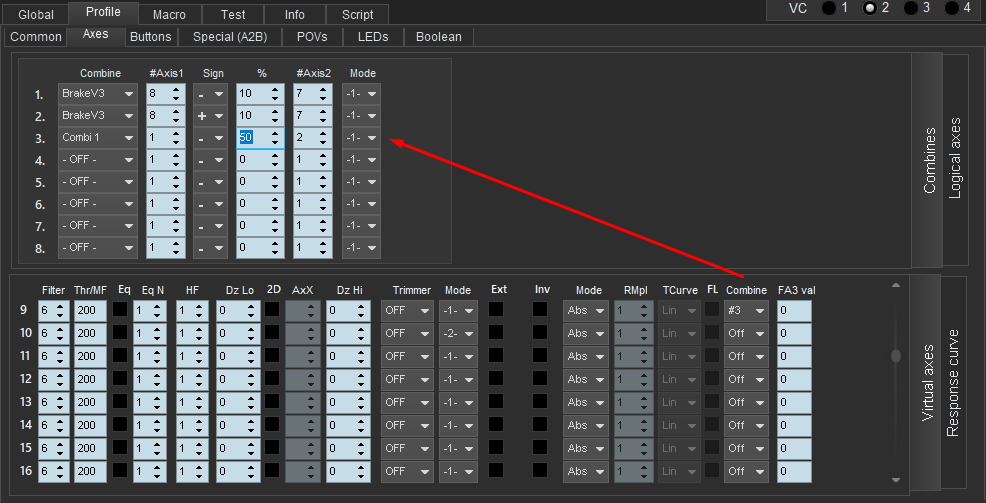

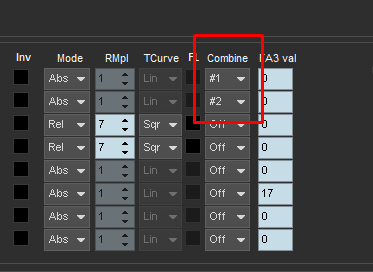

Вы только  создали комбайны, но их еще надо привязать к осям:

[oltims]

Понял, а тормоза как заставить работать?
