Программирование джойстиков от VKB

[-DED-Ron]

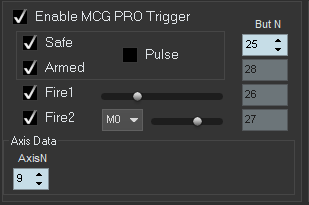

Калибровку триггера делали? Скриншот вкладки Profile-Axes VC2 показывайте. И настройки триггера.

[GrayZeeCat]

Да, делал, как в инструкции написано.



Скрытый текст





[-DED-Ron]

Активируйте галку Pulse.

[GrayZeeCat]

И как это поможет в решении описанной проблемы? Все это я уже попробовал в различных комбинациях, прежде чем сообщение сюда написать. Проблема не в том, что кнопки нажаты постоянно, а в том, что они не работают после перезагрузки устройства с триггером в положении Safe, опция Pulse это поведение триггера не меняет.

Товарищи-владельцы GFIV с ручкой MCG Pro, проверьте, пожалуйста, у кого есть возможность, воспроизводится такое поведение триггера при перезагрузке устройства? Профиль можно в моем сообщении для проверки взять, он пустой абсолютно, только настройки MCG Pro Trigger в нем. Пока @Alex_Oz не отписался по проблеме, хотя бы понять, это у меня только такой глюк и надо разбираться с настройками/устройством или это баг в прошивке и надо подождать исправления.

[-DED-Ron]

Попробуйте поменять алгоритм калибровки на такой - перед калибровкой опускаем в Armed, плавно прожимаем на себя до конца и отпускаем. Запускаем калибровку и опять прожимаем на себя до конца, отпускаем и затем отбрасываем.

[GrayZeeCat]

Попробовал, ничего не изменилось. Кнопки также не работают после перезагрузки устройства с триггером в положении Safe.

[frog63]

3 часа назад, GrayZeeCat сказал:

Попробовал, ничего не изменилось. Кнопки также не работают после перезагрузки устройства с триггером в положении Safe.

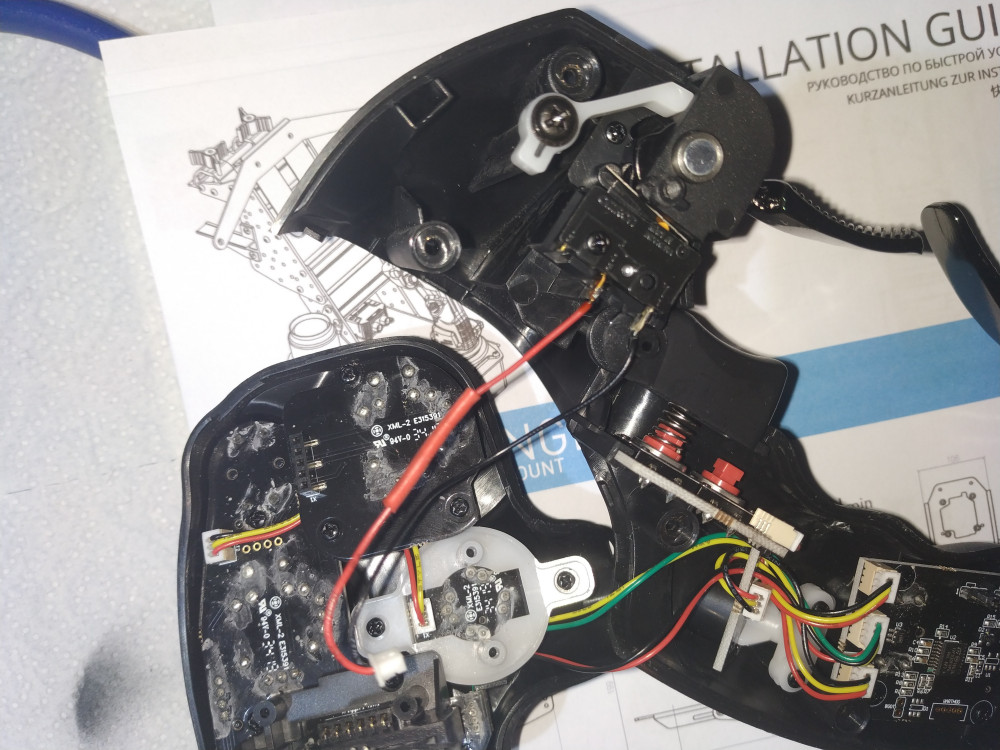

Была у меня похожая проблема на 3 версии ГФ , долго не мог вкурить. Оказалось - китаец при сборке перебил провод ...



Скрытый текст



Изменено 28 мая 2024 пользователем frog63

[GrayZeeCat]

12 часов назад, frog63 сказал:

Была у меня похожая проблема на 3 версии ГФ , долго не мог вкурить. Оказалось - китаец при сборке перебил провод ...

Фото огонь 👍

Кружок кройки и шитья платы запаивал

Надо свою ручку открыть, посмотреть богатый внутренний мир, интересно, как сейчас там с этим.

[-DED-Ron]

20 часов назад, GrayZeeCat сказал:

Попробовал, ничего не изменилось.

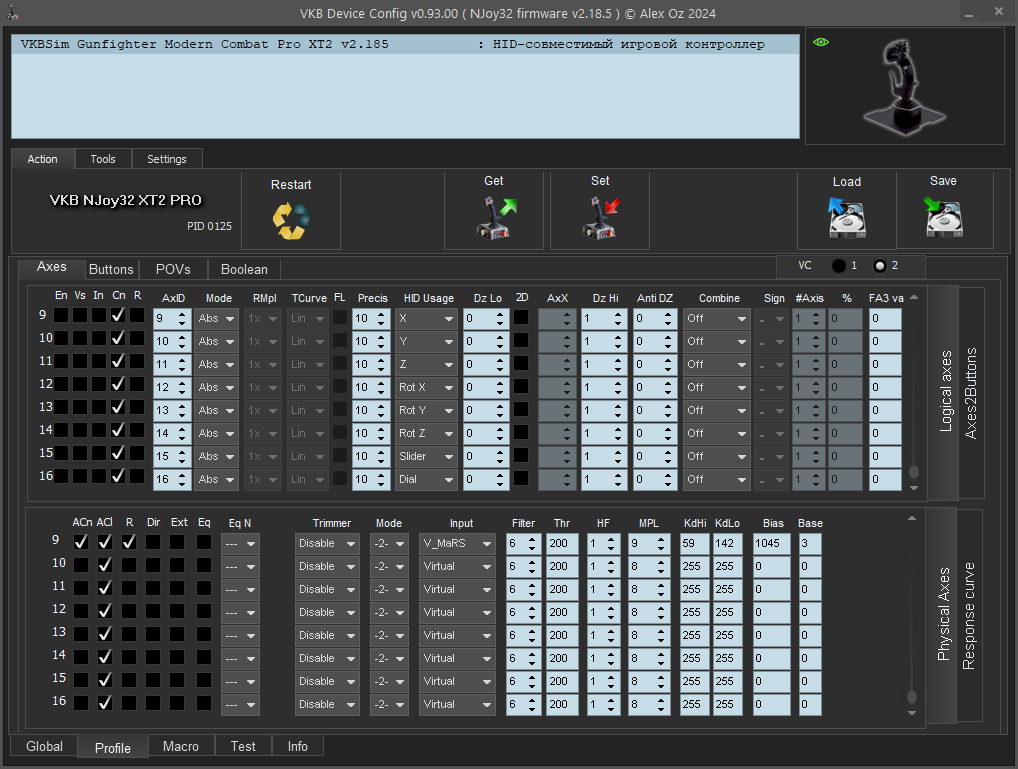

Попробуйте поменять параметр Base с 3 на 2 или 0.

[GrayZeeCat]

4 часа назад, -DED-Ron сказал:

Попробуйте поменять параметр Base с 3 на 2 или 0.

Вам спасибо за помощь! С Base = 2 работает правильно, не зависимо от положения триггера при перезагрузке устройства, значения 0, 1, 3 - не работает. Если откалибровать заново, то Base опять становится 3.



Такие вещи надо в инструкции прописывать конечно.

А то вот такое описание в инструкции:

Цитата

Base -  Base quadrant. Определяет базовый квадрант датчика D_MaRS во время автокалибровки при старте контроллера. Справочно.

вообще ни о чем не говорит, еще и "справочно", что как бы намекает, что его изменение ни на что не влияет.



Нашел еще такое, тут уже попонятнее:

05.12.2017 в 06:25, Alex_Oz сказал:

Base - используется только для сенсоров типа MaRS - определяет стартовый квадрант (для устранения неопределенности при включении при проведенной калибровке)



[Alex_Oz]

На полный оборот магнита  датчика KMZ приходится 8 квадрантов синусов/косинусов по 45 градусов. Поскольку магнит вставлен с совершенно случайной направленностью, для внешних марсов алгоритм видимо косячит на границах квадрантов, возможно и не на всех - для стационарных таких проблем нет. Соответственно по теории вероятности случается не часто,

попытки воспроизвести пока успеха не имели. Может быть когда-то я получу такую ручку для точных измерений.

Сдвиг магнита по кругу также скорей всего решит проблему ( кроме смены базы вручную)



По комбайнам - по возможности сделаю страницу на хелп-центре

Изменено 29 мая 2024 пользователем Alex_Oz

[GrayZeeCat]

Если для проведения измерений не требуется какое-то супер-уникальное оборудование, то я готов помочь с этим, ручка судя по всему как раз подходящая у меня.

[beretta5]

Парни,как открыть корректно CFG файл?У меня ероглифы какие то.

[Basil13]

С помощью Блокнота или Notepad++.

[beretta5]

10 часов назад, Basil13 сказал:

С помощью Блокнота или Notepad++.

Не получается,ероглифы😒

[Basil13]

В блокноте выберите шрифт Arial.

Если в Notepad++ - кодировка UTF-8.

[beretta5]

1 час назад, Basil13 сказал:

В блокноте выберите шрифт Arial.

Если в Notepad++ - кодировка UTF-8.

Нет,всё равно абра-кадабра.Другие CFG файлы открываются корректно,а созданные VKB device config нет.

[VictorUs]

Бинарные

[beretta5]

Текстовые,к примеру фаил игры ил-2 startup.cfg

[Basil13]

Какой программой для просмотра пользуетесь?

В Notepad++ всё нормально.



Скрытый текст



Как выше сказал VictorUs .cfg файлы устройств VKB являются бинарными а не текстовыми, поэтому блокнот выдаёт бессмысленный набор символов.

[beretta5]

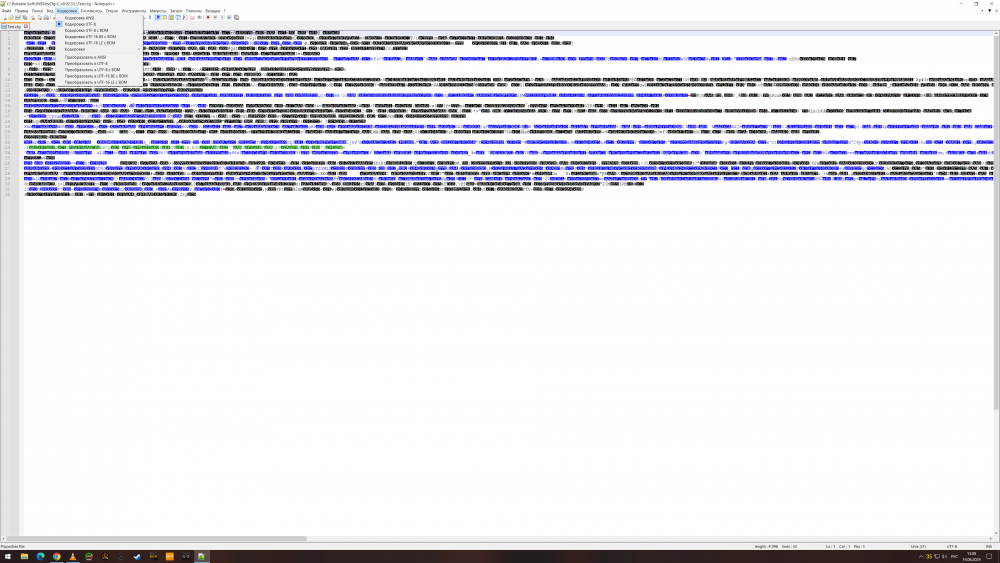

Вот такая белиберда у меня в Notepad++

[VictorUs]

Не лень повторить. ФАЙЛ НЕ ЯВЛЯЕТСЯ ТЕКСТОВЫМ.

[beretta5]

il-2 startup у меня открывается корректно,а вот сохранённый профиль,созданный Vkb cofig нет.

[VictorUs]

Третий раз повторить? Значит не судьба.

[Valdamar]

10 часов назад, beretta5 сказал:

Вот такая белиберда у меня в Notepad++

А зачем ты его ноутпадом++ открываешь? Или я чего то не понимаю?

[beretta5]

Вопрос закрыт,разобрался сам.

[VictorUs]

12 часов назад, Valdamar сказал:

А зачем ты его ноутпадом++ открываешь? Или я чего то не понимаю?

Ты, как раз, понимаешь)



[GrayZeeCat]

Здравствуйте.

Товарищи, кто может подсказать по такому вопросу:

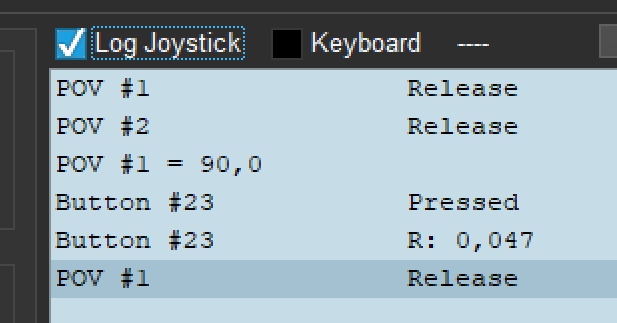

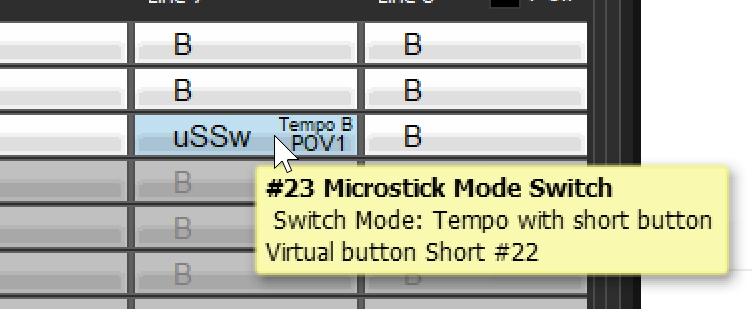

Есть физическая кнопка #23 с функцией uStick Switch c режимом TempoB. В конфигураторе когда на нее курсор мыши наводишь, всплывает подсказка "#23 Microstick Mode Switch. Switch Mode: Tempo with short button. Virtual button Short #22". Так вот этот Virtual button Short #22 от физической кнопки #23 не работает. При коротком нажатии на физическую кнопку #23 срабатывания виртуальной линии #22 не происходит, настраивал булевы, чтобы отловить, физическую кнопку #23 видно нажатие, логическую кнопку #23, на которую маппится физическая, видно нажатие. А вот виртуальная #22 срабатывает только от физической #22, на которую ничего не назначено.

Ну и собственно вопрос, как правильно настроить, чтобы указанная виртуальная линия срабатывала при коротком нажатии на физическую кнопку #23?



GF Mk.IV MCG Pro Twist BB Mk3
Прошивка  v2.18.5
Конфигуратор v0.93.01

GF MCG Pro uStickSwitch_TempoB.rar

[-DED-Ron]

Вы скриншотик настроек обоих уровней показывайте, так будет более наглядно.

[Alex_Oz]



#22 в хинте указывается с ошибкой (точней указывается внутренний индекс с 0)



кнопка 23 срабатывает штатно



[GrayZeeCat]

17 часов назад, Alex_Oz сказал:

#22 в хинте указывается с ошибкой (точней указывается внутренний индекс с 0)

Ларчик просто открывался.

Спасибо! Теперь все заработало, как задумано.



ЗЫ. Вдохновение не посетило еще про комбайны в базе знаний страничку накидать?))

[Alex_Oz]

Пока нет.

Но есть 2.18.6 с изменением движка осей на Марсах. Соответственно - просьба попробовать триггер на этой версии.

[Alex_Oz]

================

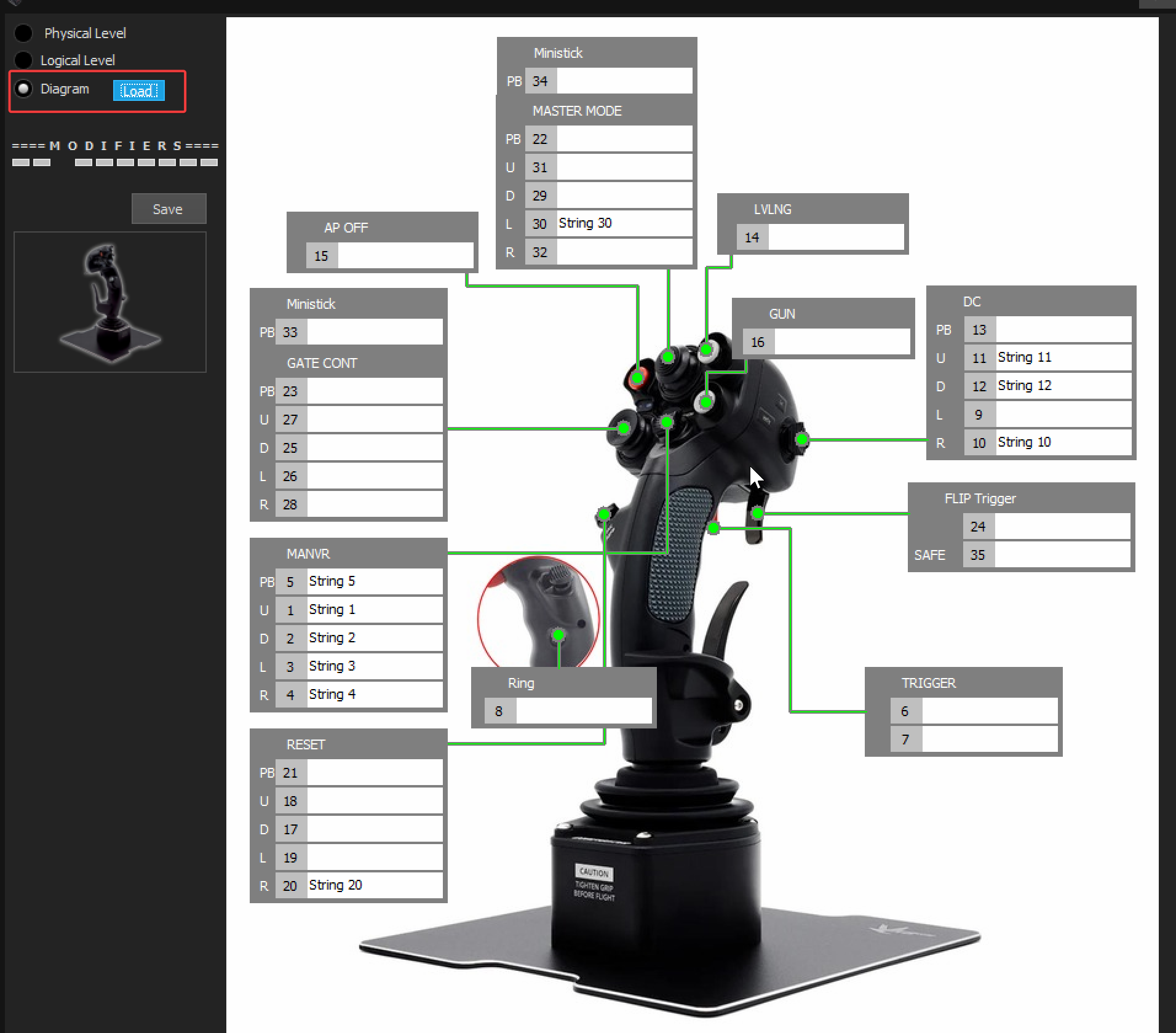

VKBDevCfg-C_v0.93.02

диаграммэйкер





Инишник для примера:

_Diagram1.zip



Изменено 24 июня 2024 пользователем Alex_Oz

[JGr124_boRada]

Для разных устройств инишники разные? Наверное да. Алгоритм какой? Загружаешь нужный ини каждый раз для определенного девайса?

Изменено 24 июня 2024 пользователем JGr124_boRada

[Alex_Oz]

Это для рисования диаграммы "на память" - хоть сто инишников на разные игры/профили/пепелацы.

Но проще и универсальнее сохранить жипег и надписать в редакторе.



[GrayZeeCat]

14 часов назад, Alex_Oz сказал:

Но есть 2.18.6 с изменением движка осей на Марсах. Соответственно - просьба попробовать триггер на этой версии.

Проверил 2.18.6. Триггер теперь работает правильно, не зависимо от положения, в котором находился при перезагрузке устройства, Base вручную после калибровки не правил. Отлично! 👍👍👍

Из изменений заметил, что после калибровки у всех осей Base = 0, на предыдущей прошивке были разные значения (0, 1, 2, 3). Но вроде все оси работают правильно.

[Alex_Oz]

Всё верно, сейчас базовый квадрант считается иначе - поэтому не используется.

[GrayZeeCat]

@Alex_Oz

Попробую все-таки вопрос по комбайнам задать.

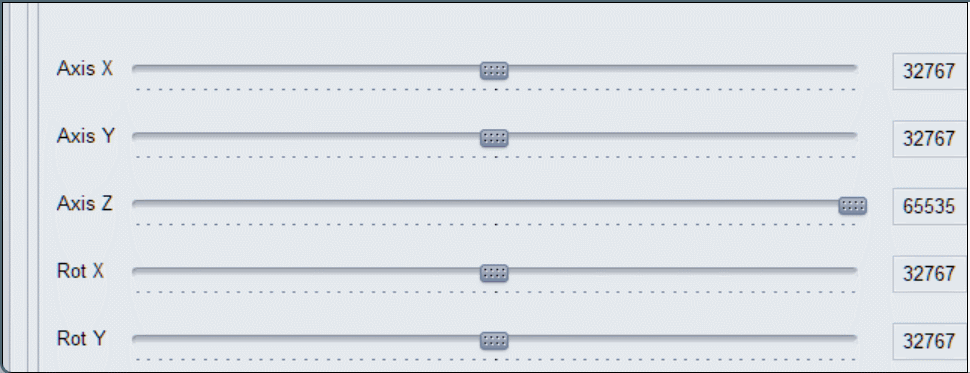

Как работают все версии комбайнов я в принципе разобрался, не понятно было мне изначально из-за того, что комбинировал с относительной осью на микростике, а с ней они работают не так, положение центра изменяемой оси меняется от 32767 до 65535 при смещении относительной оси всего на ~960 единиц. Это при Combi1 и  50%. Т.е. практически незаметное смещение управляющей оси вызывает смещение зависимой к максимальным значениям.

Вообще предполагался вариант комбинирования относительной и абсолютной оси, с учетом того, что управляющей осью будет относительная?



И второе. Комбайны работают без включения в физических осях функции Trimmer, соответственно к зависимой оси не применяется режим триммирования Mode 2, и ход оси не пересчитывается так, как при триммировании кнопками, например. С этим что-то можно сделать?



Сделать я хотел триммирование осей Х и У с помощью относительных осей микростика, но столкнулся с вышеописанными проблемами.

[-DED-Ron]

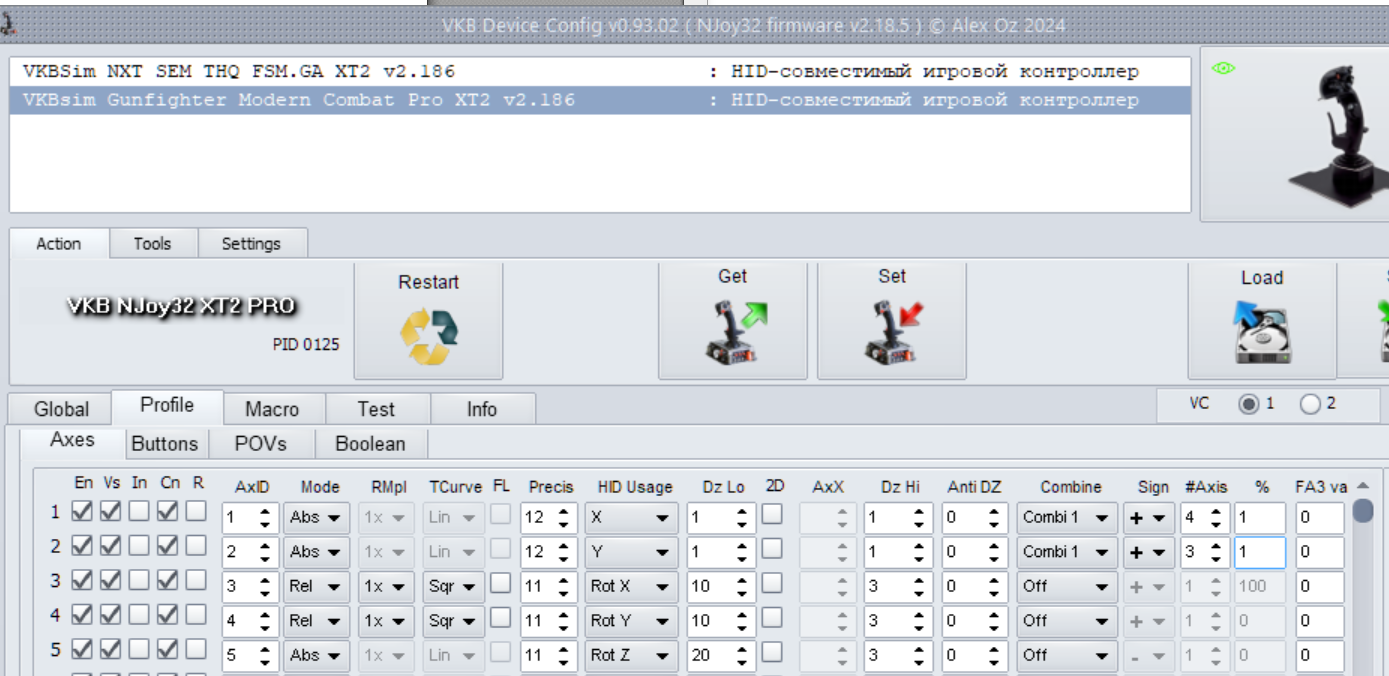

Что-то не так делаете. При такой настройке получаем соответствующий результат.

[Skverna]

вопрос такой, смотрел по гайду как подрубить ганфайтр 4, всё бы ничего, но не смотря на то что делал всё вдумчиво и усидчиво - перепутал контакт и подрубил базу к блекбоксу в порт L-bus, и нормально - откалибровалось, потом полеталось. Всё ничего. А потом случайно заметил что должен быть S-бус. Ну разумеется вынул юсб, переподключил, воткнул и всё работает.

Но мальца переживаю - я там вот этими переключениями ничо не поломал?
