Defender Cobra M5 (Первая и вторая ревизия)

[uiv]

Версия прошивки Кобры?

[=IRSS=IRSS_CV72]

чем ее посмотреть?

(знаю, что в этой теме ссылки на проги были), но сидя на работе пролистывать всю тему не могу

[Komaroff]

чем ее посмотреть?

(знаю, что в этой теме ссылки на проги были), но сидя на работе пролистывать всю тему не могу

Ссылки были на вот эту программу

http://ftp.vkb-sim.pro/Programms/show_hid.rar

Посмотреть версию еще можно в диспетчере устройств Виндовс, смотреть в свойствах устройства. Но там не так наглядно.

[=IRSS=CV72]

Версия прошивки Кобры?

Версия 1.08

Komaroff  спасибо.

[Gelmec]

А может у джойстика автоцентровка на оси твиста?

Попробуй поставить резистор в центр,а потом подключить джойстик к компу и откалибровать.

[uiv]

Попробуйте перекалибровать джойстик этой программой

http://ftp.vkb-sim.pro/Programms/M5_tool.zip

Важно! Калибруйте все оси, а не только твист!

[=IRSS=CV72]

А может у джойстика автоцентровка на оси твиста?

Попробуй поставить резистор в центр,а потом подключить джойстик к компу и откалибровать.

попробовал - не получилось

Попробуйте перекалибровать джойстик этой программой

http://ftp.vkb-sim.pro/Programms/M5_tool.zip

Важно! Калибруйте все оси, а не только твист!

Эта прога мой джой не видит.

Вобщем подпаяю резистор и откалибрую ось в DXTweak

[uiv]

У вас самая-самая первая версия Кобры.

Если не получится с резистором - стукните ко мне в скайп (ilya_uiv) я постараюсь поднять документацию на производство и найти утилиту перекалибровки Кобры. Давно было(((

[=IRSS=CV72]

У вас самая-самая первая версия Кобры.

Если не получится с резистором - стукните ко мне в скайп (ilya_uiv) я постараюсь поднять документацию на производство и найти утилиту перекалибровки Кобры. Давно было(((





Ну так наш сквад сразу и купил, как появились. -поддержали производителя.

Идея с резистором сработала. Переменный 100кОм, добавил постоянный на 75 кОм. После этого по  дефолту ось в DXTweak отрабатывала  RAW от 0 до 128. Всего то нужно изменить значения мах=128 и центр=64 . Работает полный сектор поворота. Помех нет.

uiv, единственная просьба-сообщить сопротивление потенциометра на РН. На газе замерил-10 кОм, а вот ручку лишний раз разбирать неохота-доработал на устранение вертикального поворота. При случае уменьшу сопротивления до значения, близкого к первоначальной конструкции.

зы в сообщении 658 http://forum.il2sturmovik.ru/topic/947-defender-cobra-m5-pervaya-i-vtoraya-reviziya/page-17

была аналогичная проблема, но решение другое.



Изменено 3 сентября 2015 пользователем =IRSS=CV72

[uiv]

10 кОм на моем экземпляре. Но у меня предсерийный образец только, в серию конечно могли и другой номинал поставить.

[dtn.spawn]

Подскажите, пожалуйста. У меня Кобра из первой ревизии прошивка 1.08. Могу ли я как-нибудь залить в нее 1.13 или контроллеры не совместимы? Подпайка к ножкам МК не пугает, AVR программатор (USBASP) имеется.

[uiv]

Увы нет. Обновить прошивку не можете. Я не могу выложить прошивку.

[night_fighter]

Подскажите пожалуйста, как можно откалибровать магрезы с 3 кобры, контроллер NJoy32. Пробовал через конфигуратор - не удалось, центр уходит влево-вверх.

[VictorUs]

А как они в конфигураторе назначены? В смысле тип датчиков. Марс или аналог? Вручную пробовали менять коэффициенты?

[Shkval]

Подскажите пожалуйста, как можно откалибровать магрезы с 3 кобры, контроллер NJoy32. Пробовал через конфигуратор - не удалось, центр уходит влево-вверх.

Предлагаю поменять на марсы ваши магрезы. Мне как раз нужны 2 магреза.

[night_fighter]

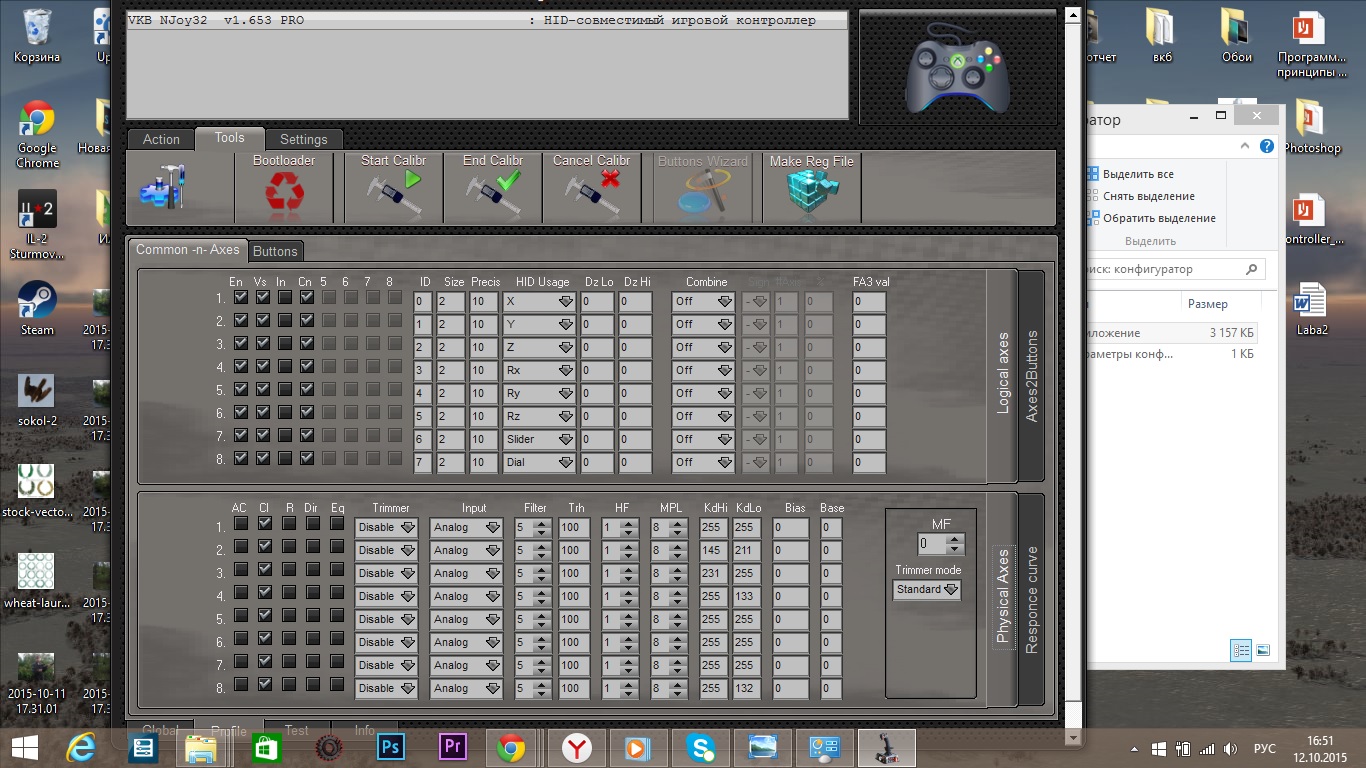

Стоит тип - аналог. Коэффициенты не менял. Прикрепил скриншот из конфигуратора.

[night_fighter]

Магрезы пока придержу, как и контроллер с 3 кобры, есть некоторые идеи...

Изменено 12 октября 2015 пользователем night_fighter

[VictorUs]

Стоит тип - аналог. Коэффициенты не менял. Прикрепил скриншот из конфигуратора.



Корректировка центра оси

Параметр Bias позволяет учесть установку конкретного датчика MaRS или цен#

тровку потенциометра аналоговой оси. Значение этого параметра задается

при автоматической калибровке. В большинстве случаев точность автомати#

ческой центровки оси является удовлетворительной. Проконтролировать ее

качество можно при помощи приложения VKB joytester. Значения отклика осей

при перемещении между крайними положениями должны изменяться от 0 до

65537. Соответственно в центральном положении значение отклика должно

составлять 32767. Отклонение в несколько единиц или даже десятков не имеет

принципиального значения. Чтобы скорректировать чрезмерные отклонения,

следует изменить значение поля Bias. Подберите экспериментальным путем

такое значение этого поля, чтобы ось «встала в центр». Не забывайте после

каждой корректировки параметра нажимать кнопку Set на вкладке Action.



Корректировка диапазона изменения отклика оси

Диапазон отклика оси необходимо настроить таким образом, чтобы в крайних

положениях соотвествующего органа управления значения отклика составля#

ли 0 и 65535. При этом значения KdHi и KdLo должны находиться в пределах

100 ... 180. Это обеспечивает оптимальный динамический диапазон. Ручная ка#

либровка осей выполняется поочередно. Чтобы настроить диапазон, выполни#

те следующие действия.

1. Переместите ручку между крайними положениями. На графике отклика

VKB joytester проверьте, что максимального и минимального значения отклик

достигает именно в крайних положениях.



Необходимо настроить диапазон оси если, например, в одном крайнем поло#

жении ручки значение отклика не равно 0, а максимальное значение в 65535

достигается, когда ручка еще не находится в другом крайнем положении.



Экспериментальным путем подберите значения коэффициентов таким обра#

зом, чтобы крайние положения ручки соответствовали экстремельным значе#

ниям отклика.

3. Если изменением значений коэффициентов невозможно выполнить настрой#

ку (отклик не доходит до крайнего значения) или для успешной настройки зна#

чения коэффициентов выходят за пределы диапазона рациональных значений

(100 ... 180) слишком велико (равно 255), необходимо изменить значение мно#

жителя MPL и повторить настройку коэффициентов KdHi и KdLo.

4. После завершения калибровки запишите ее результаты в память контроллера.

[night_fighter]

Спасибо, все получилость. И еще возник вопрос: механика пока в кобе родная и есть твист, но его контроллер не видит. Из восьми осей задействованы семь (провода с разъема для педалей не подключены). Можно ли задействовать твист?

[uiv]

Спасибо, все получилость. И еще возник вопрос: механика пока в кобе родная и есть твист, но его контроллер не видит. Из восьми осей задействованы семь (провода с разъема для педалей не подключены). Можно ли задействовать твист?

проверяйте подключение твиста. По настройкам - должно видеть.

[Gelmec]

Всем привет!

У меня стоит контролер Njoy32, Прошит до версии VKB Cobra Z v1.672.

Есть вопрос)

Что изменится если я обновлю до про?( NJoy32 Upgrade from Light to Pro) кроме количества записей.

Спасибо!

[night_fighter]

проверяйте подключение твиста. По настройкам - должно видеть.



Разобрался: провод с твста на контроллере не плотно вставлен был - контакта не было

Изменено 19 октября 2015 пользователем night_fighter

[MayGLI]

Ребят, а есть просто файл конфигурации, что б я в игру скинул и играл? Если есть буду признателен.

[uiv]

Всем привет!

У меня стоит контролер Njoy32, Прошит до версии VKB Cobra Z v1.672.

Есть вопрос)

Что изменится если я обновлю до про?( NJoy32 Upgrade from Light to Pro) кроме количества записей.

Спасибо!

Не будет ограничения на количество записей. Энкодеры работать будут лучше.

[DuHast]

 Нужна схема подключения энкодеров  с шунтирующими конденсаторами, говорят находится в KingCobra_inputs.pdf, только найти не могу. Может у кого по случаю есть?

[=Xone_96=Allen_and_Heath]

Оно?!?!





Странца 13



Зя пишу с телефона а так же и сфоткал , не пинайте сильно!

[DuHast]

 Оно, спасибо, но интересуют точные номиналы конденсаторов и сопротивления под njoy 32

[-DED-Ron]

 Оно, спасибо, но интересуют точные номиналы конденсаторов и сопротивления под njoy 32

Так там всё написано.   Какие ещё нужны точности?   Да и без всего этого работают нормально, поверь.

[DVik]

По поводу "там написано", автору документа срочно изучить единицы СИ и приставки к ним!

[DuHast]

Всё что хотел - увидел. Всем СПАСИБО.

[-DED-Ron]

По поводу "там написано", автору документа срочно изучить единицы СИ и приставки к ним!

Ну раз сказал "а", то говори уже и "б". Что-же, конкретно, тебя так сильно возмутило-то? Разработчики просили, при выявлении ошибок, сообщать. Посодействуйте, коли можете.

[uiv]

Угу. Буду благодарен, если будут указаны ошибки.

[DVik]

По просьбе трудящихся:

Сопротивление измеряется в омах, обозначается Ом  (Русское обозначение) либо греческой буквой омега Ω (международное обозначение)

Емкость измеряется в фарадах, обозначается Ф (Русское обозначение) либо латинская F (международное обозначение)



приставки к единицам измерения

кило обозначается к (маленькая) (кирилицей или латиницей (в международном варианте)) значит 10^3

микро мобозначается мк (маленькие) кирилицей или маленькой греческой мю µ (в международном варианте) значит 10^(-6)



Обозначения (приставка и единица измерения) выбираются либо российские либо международные. Половинку оттуда, вторую оттуда незя.



как то так)

в давние времена за такое физик сильно ругал студентов))

[uiv]

А где ошибки?

[Acid_Reptile]

ВКБ, подскажите, пожалуйста, что здесь планировалось устанавливать и можно ли сейчас задействовать?

Изменено 10 ноября 2015 пользователем Acid_Reptile

[uiv]

Светодиод.

[dtn.spawn]

А где ошибки?

Страница 14. 14Ком, а должно быть 14кОм. Далее емкость mkF, а должно быть или мкФ, или uF. Причем если сопротивление указано в русском написании, значит правильнее мкФ, а не uF.

[HOPPING_PONY]

Подскажите, как на кобре 1-й ревизии заставить левую хатку обрабатывать по две кнопки при нажатиях наискось?

[uiv]

Страница 14. 14Ком, а должно быть 14кОм. Далее емкость mkF, а должно быть или мкФ, или uF. Причем если сопротивление указано в русском написании, значит правильнее мкФ, а не uF.

Спасибо, исправим.

Подскажите, как на кобре 1-й ревизии заставить левую хатку обрабатывать по две кнопки при нажатиях наискось?

Никак.Только заменой контроллера.

[Alex_Oz]

Спасибо, исправим.



Ну для этого надо обнаружить практической ценности хотя бы на доли процента от общего контекста документа, а пока по счастию есть чем заняться, разве что галочку на следующую жизнь поставить...
