[=FPS=Cutlass_RL]

3 минуты назад, Wotan сказал:

И ты, Брут... ))) Это, я конечно понимаю, что единственные известные твоему оппоненту авторы Дёгтев и Зубов пишут про "плавный спуск" BM 1000. )))



Ты просто прикинь, какой должен быть диаметр парашюта, чтобы боеприпас такого калибра плавно спускался? Да и зачем плавно, что бы противник его заметил и определил место падения? Я конечно уже около 30 лет не прыгал, но диаметр купола д-5/6 был значительно больше диаметра парашюта на минах, и весил я тогда, даже зимой, куда меньше любой мины, но никогда, я свой спуск не назвал бы плавным. А люди ещё и ноги ломали. )))



На минах, он нужен для стабилизации, а не для того чтобы Черчилль их плавным падением любовался

 Я просто вижу две фотографии где боеприпас зарывается в землю совершенно не глубоко, по сравнению с фугасными бомбами имевшими большую задержку по времени.

Хотя это в большой степени зависит от плотности грунта.

В любом случае парашют снижает скорость падения мины.

Изменено 12 января 2019 пользователем =FPS=Cutlass

[Wotan]

2 минуты назад, =FPS=Cutlass сказал:

В любом случае парашют снижает скорость падения мины.

Ну так то да.



Но можно ли это плавным назвать? Я так понял, что в представлении одного тут, это типа одуванчик...



ОК, будем считать это моим придиризмом )))



[NobbyNobbs]

25 минут назад, Wotan сказал:

На минах, он нужен для стабилизации, а не для того чтобы Черчилль их плавным падением любовался

Нельзя же так. Заржал вслух.



40 миль в час у нее скорость на парашюте была вроде

[=K=Gunther]

51 минуту назад, Wotan сказал:

...Ты просто прикинь, какой должен быть диаметр парашюта, чтобы боеприпас такого калибра плавно спускался?

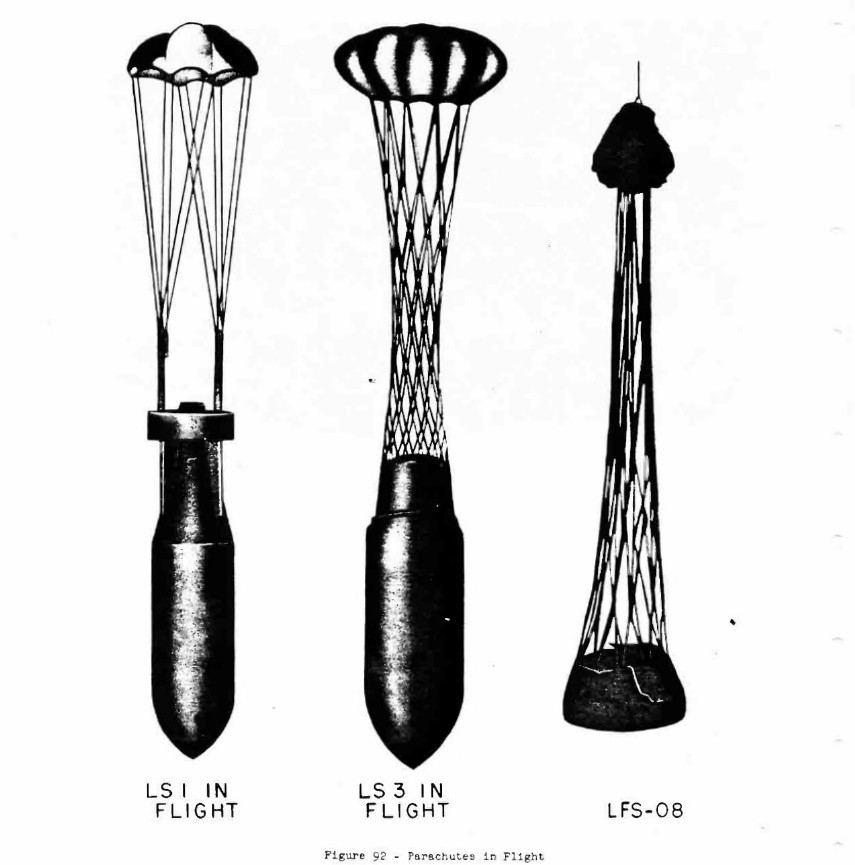

Для мин типа BM-1000 были разработаны и использовались три типа парашютов LS 1, LS 3 и LFS-08.

LS 1 - 76 см в диаметре,

LS 3 - 101 см в диаметре,

LFS-08 - 81 см в диаметре



[Lofte]

1 час назад, Wotan сказал:

BM 1000 ist eine luftwaffeneigene Entwicklung als Ergänzung zu den Seeminen LM A und LM B, die im Gegensatz zu diesen mit einem Leitflossenheck ohne Fallschirm abgeworfen wurde

Если внимательно читать американский мануал по морским минам 1946 г., ссыль на который я давал выше, то там пишут, что для BM-1000 в боевых действиях (used operationally) могли применяться два типа замедлительных парашютов - LS-1 и LS-3. Нужны они были для увеличения точности сброса и увеличения скорости и высоты полета самолета-носителя. C LS-1 высота сброса увеличивалась с 2000 м до 7000 м, с LS-3 высота также повышалась до 7000 м, но плюс к этому возможная скорость самолета возрастала с  460 км/ч до 650 км/ч.

Вообще же BM-1000 могли сбрасываться в трех вариантах

1) Вообще без "замедлительной" системы (как обычные бомбы)

2) С т.н. "Bugspiegle", т.е. замедляющим носовым обтекателем плоской формы (давал ту же выгоду, что и парашют LS-1)

3) С парашютом (LS-1 или LS-3)



Скрытый текст

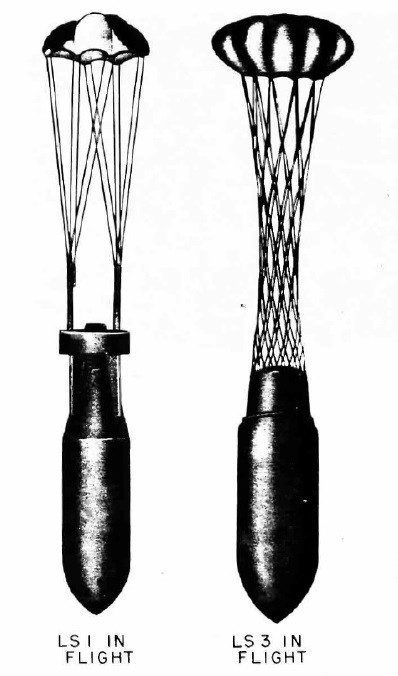

BM 1000 PARACHUTES

The Luftwaffe experimented considerably with mine parachutes to improve ballisticstability and accuracy, and to increase thedropping heights of mines and laying speedsof planes. Most of the experimentation wascarried on at the Forschungsanstalt GrafZeppelin in Stuttgart-Rust. Finally, aftermuch experimentation, three types of smallparachutes were developed and accepted foruse with the BM 1000 mines. These threetypes were known as the LS 2, LS 3, and LFS-08. The LS 1 and LS 3 were used operationally. The LFF-08 vas ready for operational use.

LS 1. The LS 1 is a small pack parachutefit-Fa—into the after end of the LW 17. Theparachute (30 in.diam.) is made from looselywoven, reinforced rayon. It is camouflagedwith 12 green, woven, rayon shrouds approxi-mately five feet long. It is packed in alight brown, cloth pack which fi)s looselyin the tail section of the mine and is se-cured to the shroud ring with four steelvire leaders by four clamps. The 12 shroudlines are, in turn, secured to the four vireleaders, 'and the static line Is secured tothe plane.

LS 3. The LS 3 is a small parachute usedon ITF-Bm 1000 mines with the SH 7,E and 9and without the LW. The parachute (40 in.dian.) is made from loosely woven reinforcedrayon. It is green, with 10 white, wovenrayon shrouds approximately eight feet long.It is packed in a reinforced brown canvas bag12 inches in diameter. The 10 shrouds areattached to the shroud lugs of the SH, andthe 20-foot static line is flemished atop the pack and partially covered by four can-vas petal flaps. The loose end of the staticlime is attached to a lug on

the plane.







36 минут назад, =K=Gunther сказал:

Для мин типа BM-1000 были разработаны и использовались три типа парашютов LS 1, LS 3 и LFS-08.



LFS-08 так и не вышел из стадии разработки до конца войны - "This parachute was still under development at the end of the war."

Изменено 12 января 2019 пользователем Lofte

[Heinkel177]

Да-да. Кажись шлюзы Беломорканала бомбили минами без парашутов.

[Wotan]

4 часа назад, =K=Gunther сказал:



Для мин типа BM-1000 были разработаны и использовались три типа парашютов LS 1, LS 3 и LFS-08.

LS 1 - 76 см в диаметре,

LS 3 - 101 см в диаметре,

LFS-08 - 81 см в диаметре



Ну вот, как раз, с пару-тройку цилиндров Черчилля.













Стабилизирующий на Д5/Д6, наверное, примерно такой же будет. Оказывается, можно было и не париться, и прямо на нём плавно спускаться, но блин приборчик всё время обламывал...





4 часа назад, NobbyNobbs сказал:

40 миль в час у нее скорость на парашюте была вроде



Т.е. проверить "плавность хода" Хейнкелю177-му, методом прыжка с зонтиком с балкона, мы предлагать не станем. Пусть живёт. Без него не так смешно жить.







А вот здесь кстати, по сравнению с картинками из поста =K=Gunther, купол по отношению к бомбе прилично больше:









Насколько здесь "плавное спускание на поверхность", ну Х.з. )))



Скрытый текст





4 часа назад, Lofte сказал:

Если внимательно читать американский мануал по морским минам 1946 г....



В нём, между прочем, есть полезная страница с вариантами хвостового оперения, которая, помогала определить BM 1000 на подвеске какого-нибудь бомбера, и не спутать с той же SC 1000, тем паче, что и окрашивались они одинаково.



Кстати, ни где не встречал расшифровки маркировки на их корпусах?





















[Heinkel177]

29 минут назад, Wotan сказал:

Ну вот, как раз, с пару-тройку цилиндров Черчилля.













Стабилизирующий на Д5/Д6, наверное, примерно такой же будет. Оказывается, можно было и не париться, и прямо на нём плавно спускаться, но блин приборчик всё время обламывал...







Т.е. проверить "плавность хода" Хейнкелю177-му, методом прыжка с зонтиком с балкона, мы предлагать не станем. Пусть живёт. Без него не так смешно жить.







А вот здесь кстати, по сравнению с картинками из поста =K=Gunther, купол по отношению к бомбе прилично больше:









Насколько здесь "плавное спускание на поверхность", ну Х.з. )))



  Показать содержимое







В нём, между прочем, есть полезная страница с вариантами хвостового оперения, которая, помогала определить BM 1000 на подвеске какого-нибудь бомбера, и не спутать с той же SC 1000, тем паче, что и окрашивались они одинаково.



Кстати, ни где не встречал расшифровки маркировки на их корпусах?





















Я второй раз спрашиваю, где вы видели, что я пишу о том, что мина плавно спускалась?

[Wotan]

В 13.01.2019 в 00:23, Heinkel177 сказал:

Я второй раз спрашиваю

Зануда.





Скрытый текст



И учись правильно спрашивать )))









☺️

[Wotan]

В 12.01.2019 в 08:42, Heinkel177 сказал:

Наша героиня:



В 12.01.2019 в 08:42, Heinkel177 сказал:

Скрытый текст













Ну что, Heinkel177, ты матчасть уже подтянул, почитал чего-нибудь кроме Дёгтева с Зубовым? )))



Вот тебе несколько фоток с разными боеприпасами, Надеюсь, ты теперь очень легко распознаешь на фото BM 1000. А что бы было не очень просто, я на фото замазал маркировку, там, где её было видно.













?



[Heinkel177]

Модификаций несколько штук, а это разные корпуса, в том числе.

В любом случае BM-1000 делали на базе LBM.



Две последние фотки похоже с донными минами, ну возможно ещё первая фотка, а остальные фугаски, по-внешнему виду.

Спасибо за фотоколлаж.

[Lofte]

1 час назад, Heinkel177 сказал:

В любом случае BM-1000 делали на базе LBM.

За три страницы обсуждения не заметить, что у LMB впереди идет буква M, а не B - это полный пэ...

[Heinkel177]

1 час назад, Lofte сказал:

За три страницы обсуждения не заметить, что у LMB впереди идет буква M, а не B - это полный пэ...

Ну всё! Теперь я буду следить за твоими сообщениями с энциклопедиями и с учебниками по грамоте русского языка.





Luftmine B или bombenmine да какая разница.

[=K=Gunther]

13 минут назад, Heinkel177 сказал:

...Luftmine B или bombenmine да какая разница.





[Wotan]

8 часов назад, Heinkel177 сказал:

а остальные фугаски, по-внешнему виду.



Горячо! )))


Ы?



Скрытый текст





[Viktor33_33]

От себя, хотя вижу, что хотелка не только моя: авиационные торпеды (обе стороны с Ил-4 в придачу?), морские мины (обе стороны), внешние сбрасываемые транспортные контейнеры (немцы) и ФАБ-1000 (опять же в комплекте с Ил-4 ?). И авиационные гранаты для Пехи завезите на склад уже наконец!)



З.Ы. Специально для любителя стрелять из оторвавшегося хвоста бомбера, комрада Heinkel177, сделать кнопку "сбить всех истребителей вокруг моего бомбардировщика одной пулемётной очередью".



[=FA=CATFISH]

Подводные лодки в степях Украины когда будут??

[Wotan]

Вдогон



[=FPS=Cutlass_RL]

Судя по хвостовой части  данного боеприпаса я бы решил что это авиационная мина.......

Но я не специалист, так что подожду мнения профессионалов.

[Wotan]

2 часа назад, =FPS=Cutlass сказал:

Судя по хвостовой части  данного боеприпаса я бы решил что это авиационная мина.......

Но я не специалист, так что подожду мнения профессионалов.

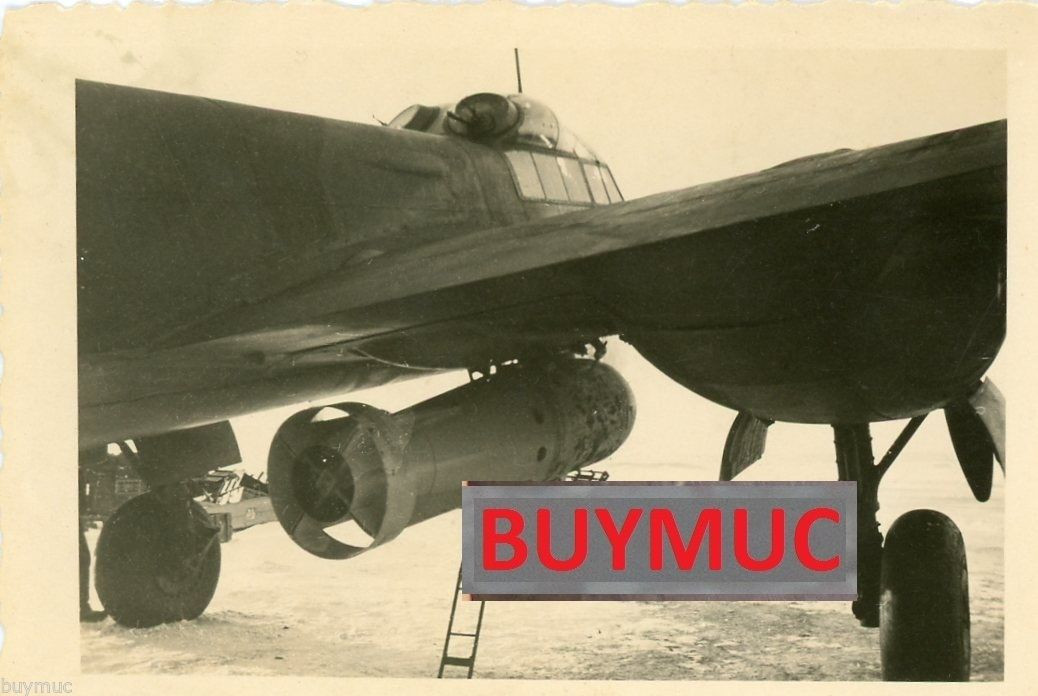

Это именно и есть BM-1000 Моника.

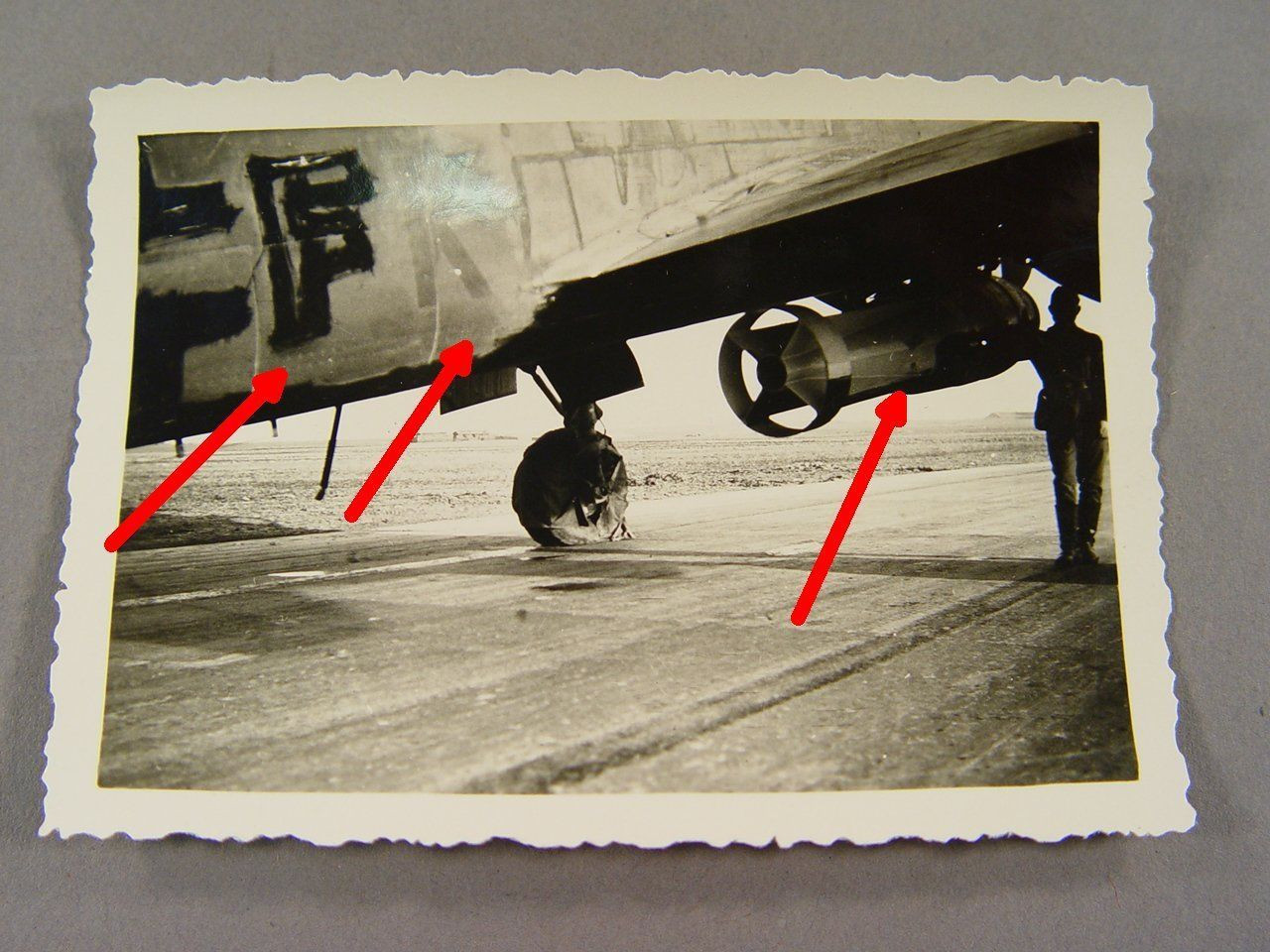

И это, тоже она:



И вообще, на фотках с большими калибрами они не редкость.



Именно поэтому я и приводил цитату:



[Wotan]

В 11.01.2019 в 13:44, Heinkel177 сказал:

То что Черчиль о них заговорил, говорит о том, что мины сделали своё дело. Их не упоминул бы, Черчиль, если б мины сбрасывали как обычный боеприпас, ведь тогда мина зарылась в землю, и, из-за направленного вверх взрыва, эффект был бы, как от обычной фугаски той же 1 тонной массы.







Увидел сегодня обложку и вспомнил. О чём говорил Черчилль?



[Wotan]

10.01.2019 в 21:58, Heinkel177 сказал:

Вывод: Учитывая рассуждения в теме, а также последнюю исследовательскую работу Дмитрия Дёгтева и Дмитрия Зубова в их совместной книге...



Новую уже заказал?



https://www.amazon.co.uk/gp/product/1526774461/ref=ox_sc_act_title_1?smid=A3P5ROKL5A1OLE&psc=1



[Wotan]

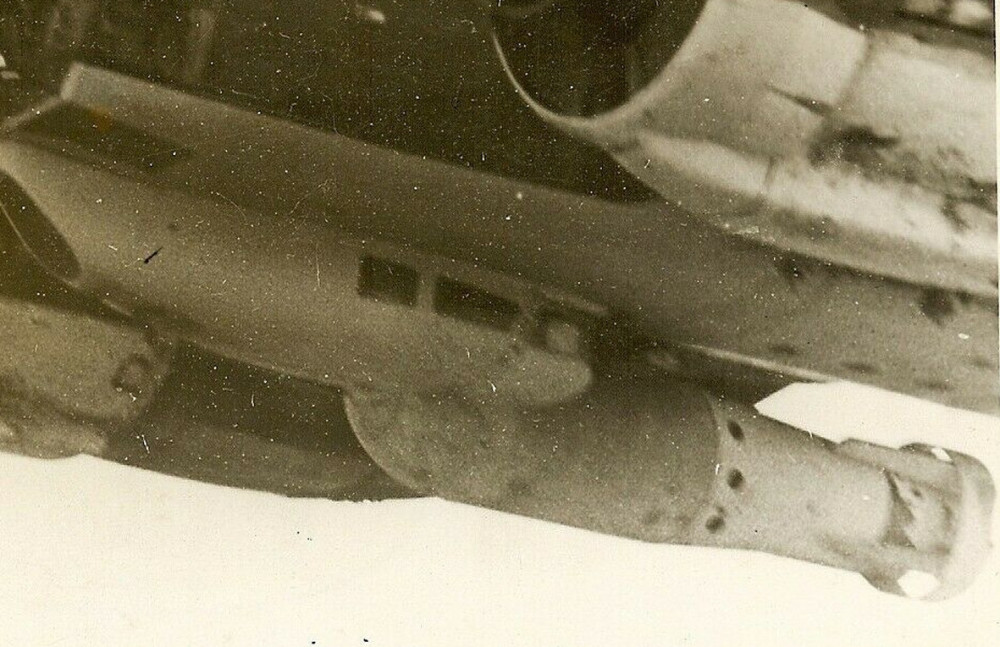

Попался тут на ибее 88-й из KG77 над Мальтой с BM1000 "Моникой"



[Viktor33_33]

23.03.2020 в 08:06, Wotan сказал:

Попался тут на ибее 88-й из KG77 над Мальтой с BM1000 "Моникой"



Это фугаска, или какого то другого назначения?

[ABP_158]

20 минут назад, Viktor33_33 сказал:

Это фугаска, или какого то другого назначения?

Авиационные  мины серии ВМ 1000 "Моника"

http://army.armor.kiev.ua/engenear/mormine-BM.php

[UFO*]

Мне такую ! Сбросил и на соседних серверах наземку вынесло ...

[Wotan]

13 часов назад, Viktor33_33 сказал:

Это фугаска, или какого то другого назначения?



Мина, которая по наземным целям использовалась как обычный фугас



Цитата

BM-1000 - Bombenmine mit Fallschirm für Seekrieg -
- ohne Fallschirm auf Landziele als schwere Sprengbombe

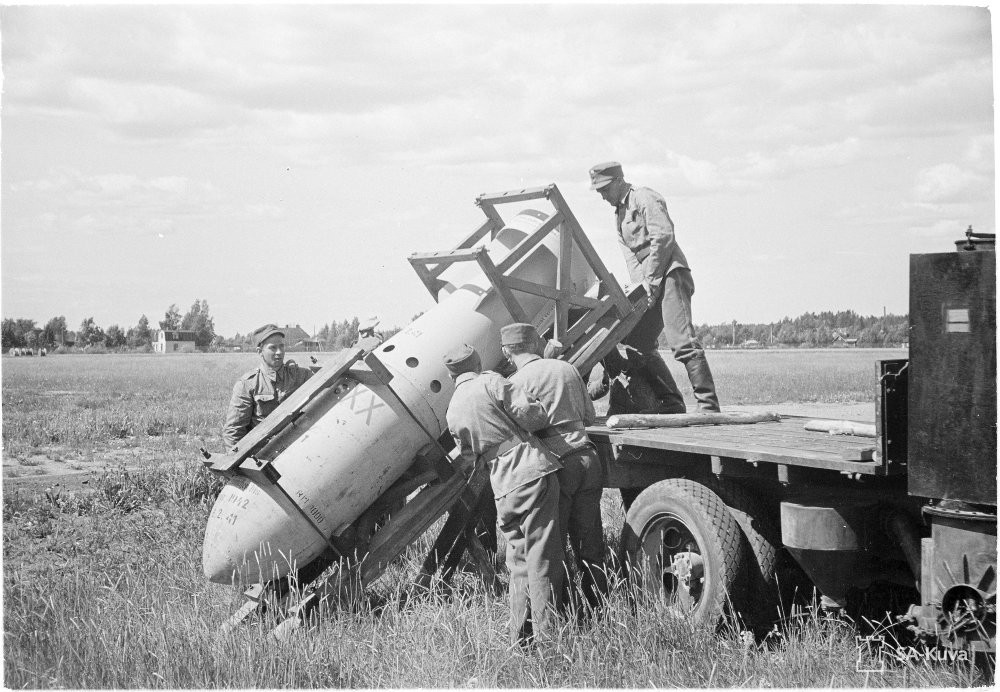

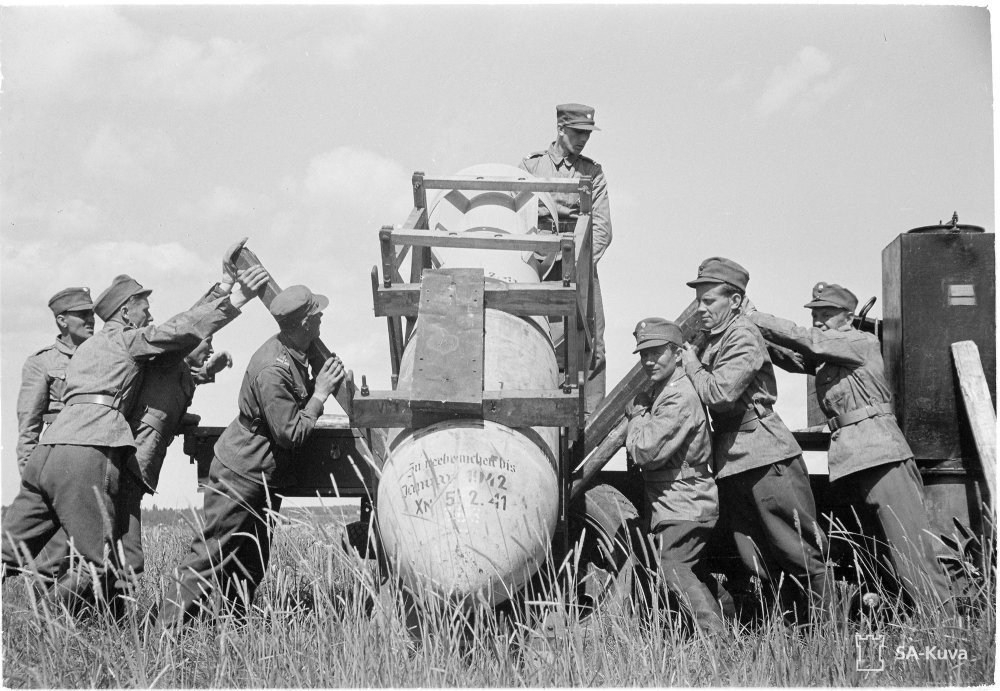

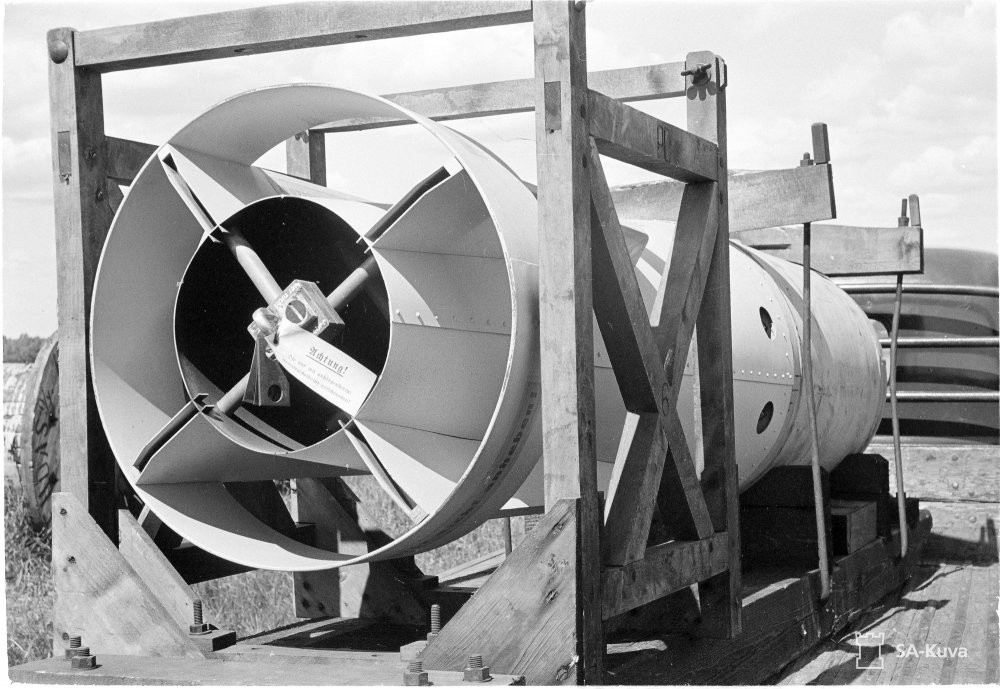

Для Küstenfliegergruppe 806 в Финляндии:









Сорян, полная цитата:



Цитата

BM-1000 - Bombenmine mit Fallschirm für Seekrieg -
- ohne Fallschirm auf Landziele als schwere Sprengbombe



Изменено 31 марта 2020 пользователем Wotan

[Lofte]

Фотограф хорошо устроился. 8 человек карячатся с бомбоминой, а он щелкает тут, панимаешь..)

[=FB=VikS]

Подниму тему - т.к. есть вероятность что оно связанно.

Начало тут: https://forum.il2sturmovik.com/topic/67468-me-410-reference-images/?do=findComment&comment=1074614

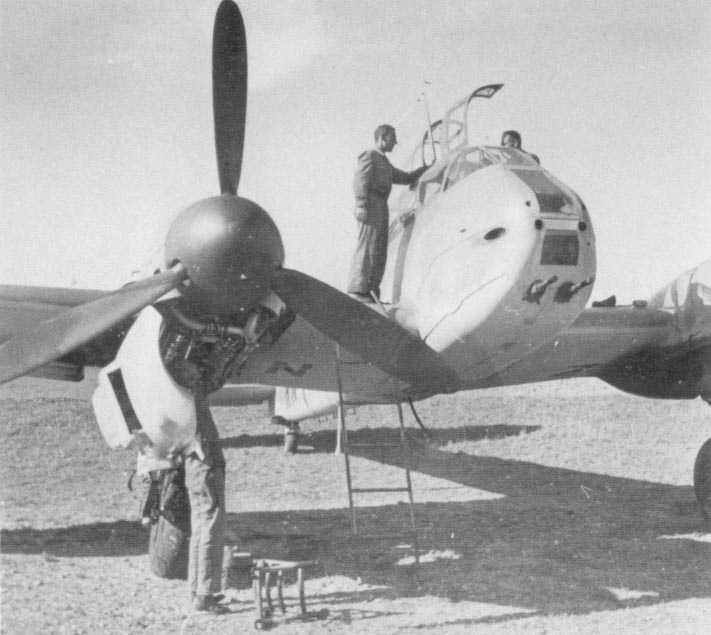

Если коротко - похоже что с 410-ого применяли SC1000 (не путать с PC1000) и т.к. она в бомболюк по длине не влезет (да и створки не до конца закрывались - есть фото - но видно только спереди) бомба была с укороченным стабилизатором или со специальным парашютом (судя по последней находке в приведенной теме - все-таки с парашютом).

Может кто встречал что-то по этой теме? Как оно выглядело? "Схемка иль чертеж"(с) ?

[JGr8_Rammzess]

05.04.2021 в 21:39, =FB=VikS сказал:

Если коротко - похоже что с 410-ого применяли

Приветствую, а вариант загрузки "Waffenbehälter WB 151 im Bombenraum" будет?


Me 410 A-1/U2

Da die geforderten MK 103 für die Zerstörer-Version Me 410 A-2 noch nicht verfügbar war, wurde zur Überbrückung der Waffenbehälter WB 151 A mit zwei MG 151/20 im Bombenraum angebracht. Diese Ausführung wurde ab Juni 1943 mit etwa zehn Stück im Monat gebaut und gelangte ab etwa Herbst 1943 zur Truppe. Im Mai 1944 wurden alle noch vorhandenen Me 410 A-1 in diese Version umgebaut.

Изменено 7 апреля 2021 пользователем JGr8_Rammzess

[=FB=VikS]

1 минуту назад, JGr8_Rammzess сказал:

Приветствую, а вариант загрузки "Waffenbehälter WB 151 im Bombenraum" будет?



Да, и не только он

[Lofte]

05.04.2021 в 18:39, =FB=VikS сказал:

Если коротко - похоже что с 410-ого применяли SC1000 (не путать с PC1000) и т.к. она в бомболюк по длине не влезет (да и створки не до конца закрывались - есть фото - но видно только спереди) бомба была с укороченным стабилизатором или со специальным парашютом (судя по последней находке в приведенной теме - все-таки с парашютом)

Наверно это какая-то самодеятельность или фото с испытаний..

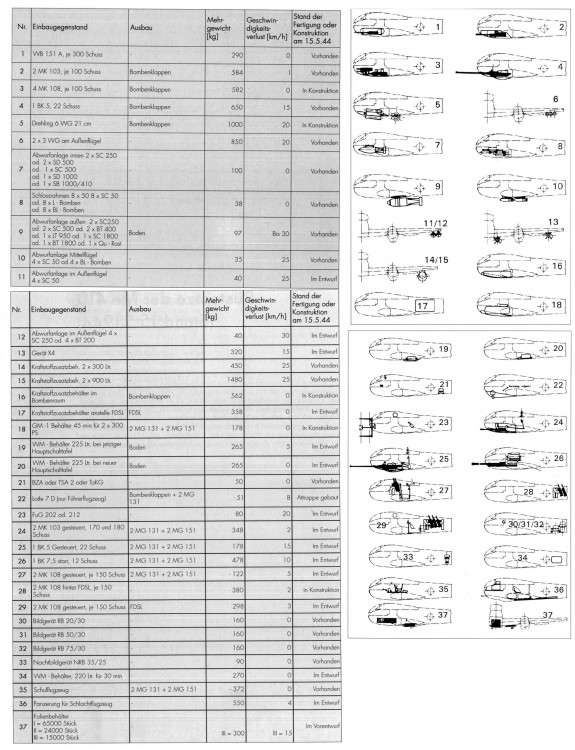

В списке модификаций, взятой из книжки Messerschmitt Bf 110, Me 210, Me 410 - Heinz Mankau/ Peter Petrick (2001, Aviatic Verlag), бомбы SC1000 нет в модификациях.

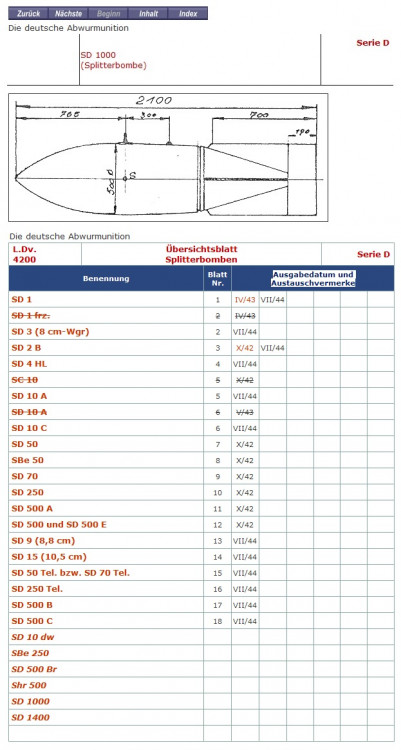

Бомба SD1000, кстати, существовала.

Правда, возможно, только на бумаге





Изменено 11 апреля 2021 пользователем Lofte

[Lofte]

@=FB=VikS

И еще, может заинтересует.

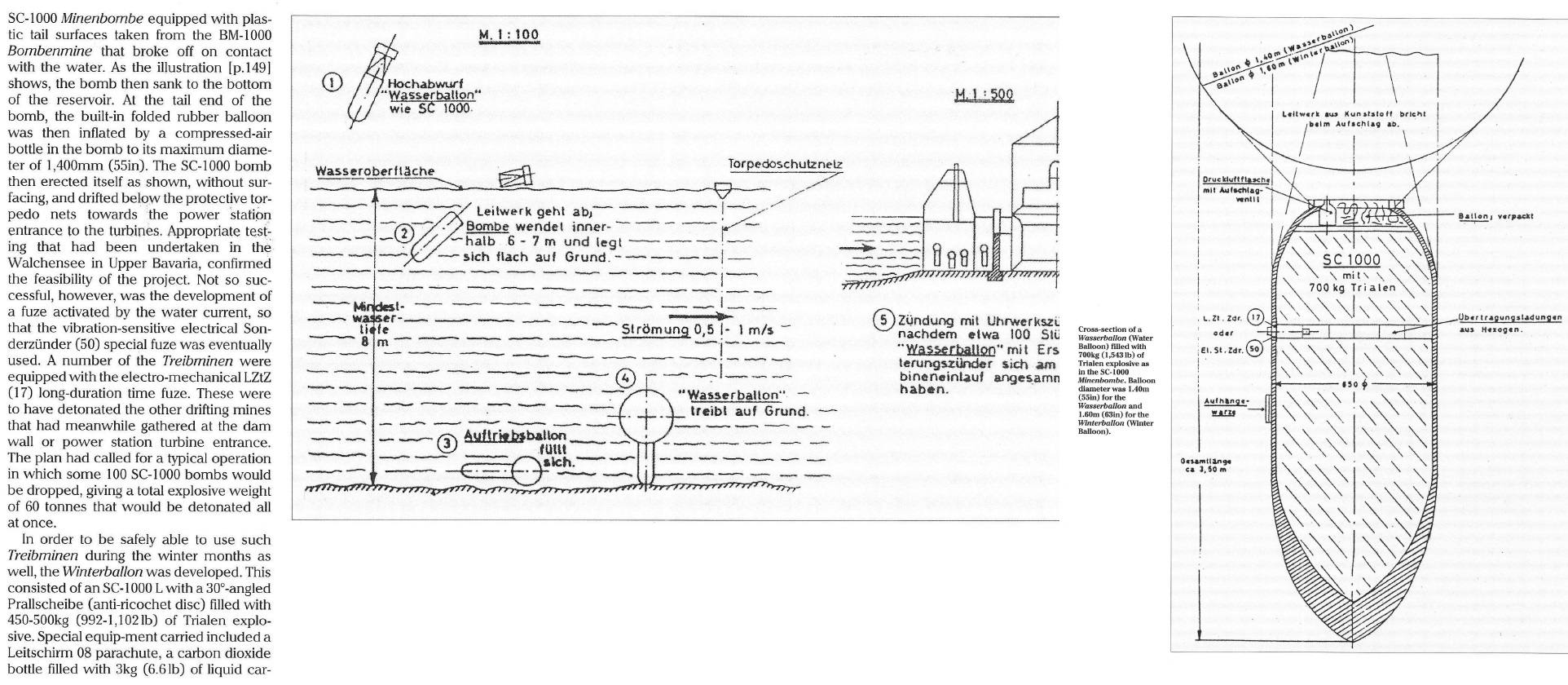

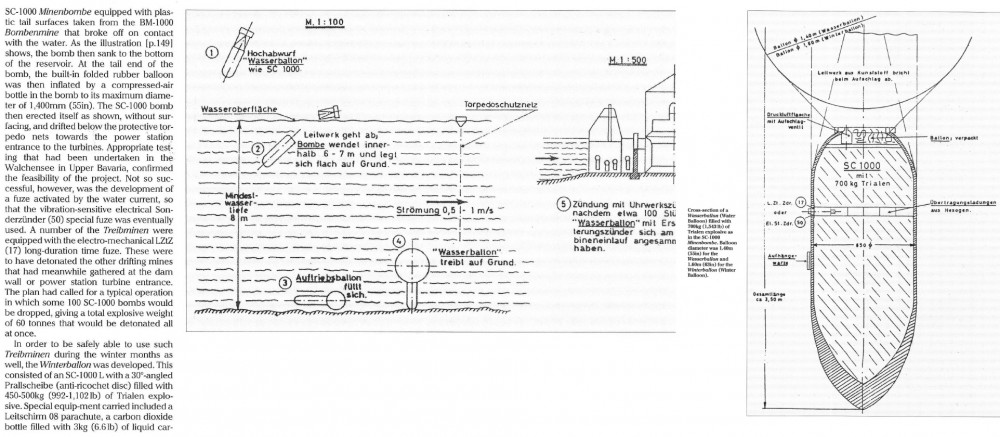

В книге В.Фляйшера "German Airdropped Weapons" есть упоминание, что SC1000 переделывали в т.н. "Treibminen" -   дрейфующие мины.

Для этого на бомбу ставился хвостовой стабилизатор от BM-1000 (отлетал при ударе об воду) и монтировался резиновый шар, который после погружения бомбы надувался воздухом, мина "подвсплывала" без всплытия на поверхность (и запутывания в потивоминных заграждениях) и могла дрейфовать в воде по течению по направлению, например, к плотине электростанции.

Из этого всего интересно то, что практика переделывания хвостового стабилизатора SC1000 существовала.

[adds]

11.04.2021 в 17:43, Lofte сказал:

Бомба SD1000, кстати, существовала.

Здесь http://www.luftarchiv.de/bordgerate/abwurf.htm чет SD1000 в списках "Splitterbomben" не значится... Хотя на картинке вначале есть?

Там есть фотка SB-1000 с подрезанным стабом для ФВ-190

05.04.2021 в 20:39, =FB=VikS сказал:

Как оно выглядело? "Схемка иль чертеж"(с) ?

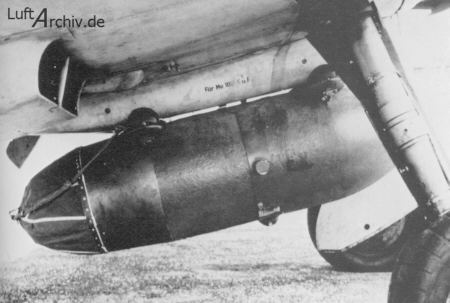

Там же, есть фотка SD-500 с парашютом. SC-1000 наверное примерно так выглядела. Перед началом стаба на всех бомбах виден пояс, стало быть он целиком отнимается по нему, при желании.
