Рекомендованные сообщения

Опубликовано: (изменено)

Супер, спасибо!

А у крепление к столу так умеет? Ну чтобы палка о двух концах :)

Изменено пользователем a___k___s
Опубликовано: (изменено)
18 минут назад, a___k___s сказал:

Супер, спасибо!

А у крепление к столу так умеет? Ну чтобы палка о двух концах :)

У струбцины? Нет.  Больше деталей - больше стоимость. При спорной необходимости.  И я даже не представляю где это сочленение сделать вверху.  Там все оптимально и задействовано. И, возможно, пострадает жесткость конструкции.

Изменено пользователем JGr124_boRada
Опубликовано:

Просто заданный угол сразу вносит ограничения в использовании. (ну разные у людей возможности :) )

А так супер, когда уже будете через мониторы в обратную сторону эти девайсы переправлять? :)

Опубликовано:

Возможно ваши опасения преувеличены.

Проверяем конструкцию на ошибки перед тем как отдавать чертежи.

  • 2 недели спустя...
Опубликовано:

К сожалению прогресс медленнее чем хотелось бы.

Нужно  устроить заключительное совещание инженеров, еще раз все проверить, утвердить.... времени нет. Сейчас по текущей продукции много сил уходит - комплектация, сборка, упаковка, отправка...

Надеюсь следующая неделя будет результативнее.

PS/ Пока "висит" - пару моментов переделал, пару добавил :) - это процесс бесконечный...

  • Спасибо! 1
Опубликовано:

Моя деревянная конструкция уже требует замены)

Опубликовано:

Кронштейнов нет, но вы держитесь.... (с) :umnik2:

  • ХА-ХА 1
Опубликовано:

Ну а там и до "Веры" (что когда-нибудь выйдет) не далеко останется.... :)

Опубликовано:

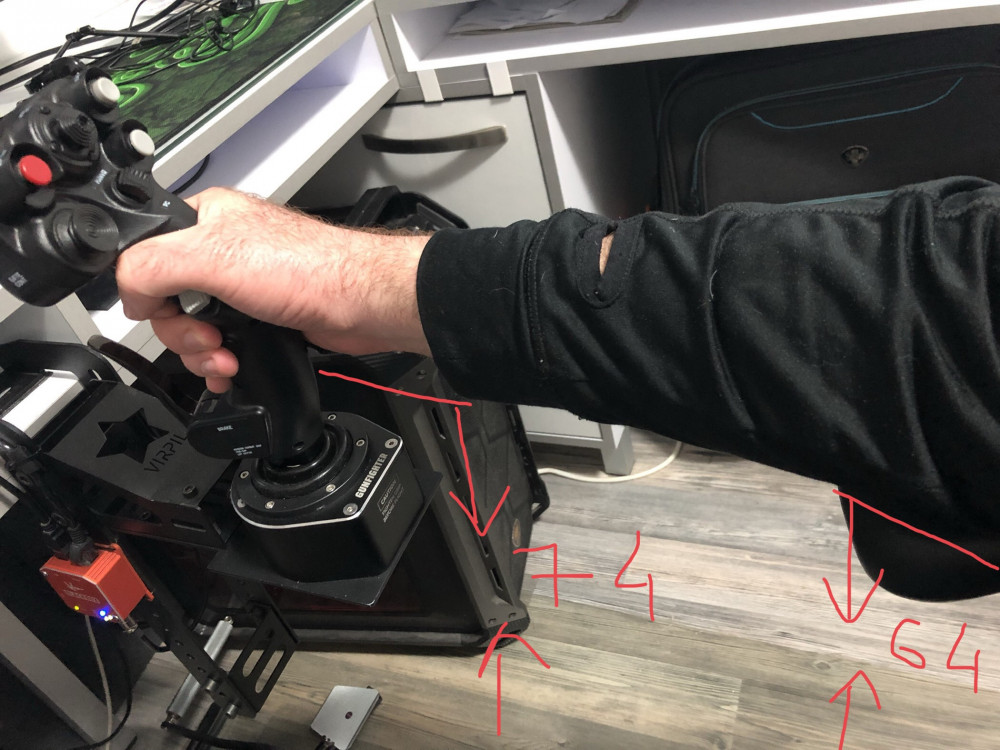

Фото, просто для статистики.

2 точки опоры: подлокотник стула и подставка для запястья Рука не устаёт. Плечо расслаблено .

Ганфайтер установлен на самодельную подставку (алюминий 3 мм). Если бы я делал подставку сегодня то крепил бы её сверху как на вашем прототипе, а не снизу как сейчас.

Моя площадка для ГФ имеет углы в которые я переодически врезаюсь (не приятно ) . Как-то так.

Опубликовано:

А что мешает обрезать (скруглить) площадку от центра до задней плоскости базы?

Опубликовано:

Товарищи пилоты! (чуть не написал вирпилы - теперь это сочетание как "крылышки" из рекламы ушло в другую плоскость) :russian_ru:

Делаю сейчас площадку для крепления РУДов. Наш руд будет иметь свои точки крепления (как не старался, но не вписываюсь в Вартхог, как просили многие),  но у кронштейна будет переходная пластина - а вот на ней хотелось бы предусмотреть максимальную совместимость с разными РУДами.

В связи с этим хотелось бы собрать базу точек креплений  максимального количества устройств, чтоб клиент не занимался сверлением дырок самостоятельно. Хотя этого исключить и не получится :)

Можете в личку, можете здесь -вдруг кому-то еще пригодится ;)

PS   Кто не успеет - тот опоздает  :nea:

Срок  - 2-3 дня, неделя максимум. Остальные чертежи готовы для фабрики.

Можно так же и для джойстиков. Мало ли....

Опубликовано:
7 минут назад, JGr124_boRada сказал:

Товарищи пилоты! (чуть не написал вирпилы - теперь это сочетание как "крылышки" из рекламы ушло в другую плоскость) :russian_ru:

Делаю сейчас площадку для крепления РУДов. Наш руд будет иметь свои точки крепления (как не старался, но не вписываюсь в Вартхог, как просили многие),  но у кронштейна будет переходная пластина - а вот на ней хотелось бы предусмотреть максимальную совместимость с разными РУДами.

В связи с этим хотелось бы собрать базу точек креплений  максимального количества устройств, чтоб клиент не занимался сверлением дырок самостоятельно. Хотя этого исключить и не получится :)

Можете в личку, можете здесь -вдруг кому-то еще пригодится ;)

так сразу берите базу руда VPC, Варторг, Кугар, ТМ 1600 или как там его.

Опубликовано:

В смысле покупать? :nea:

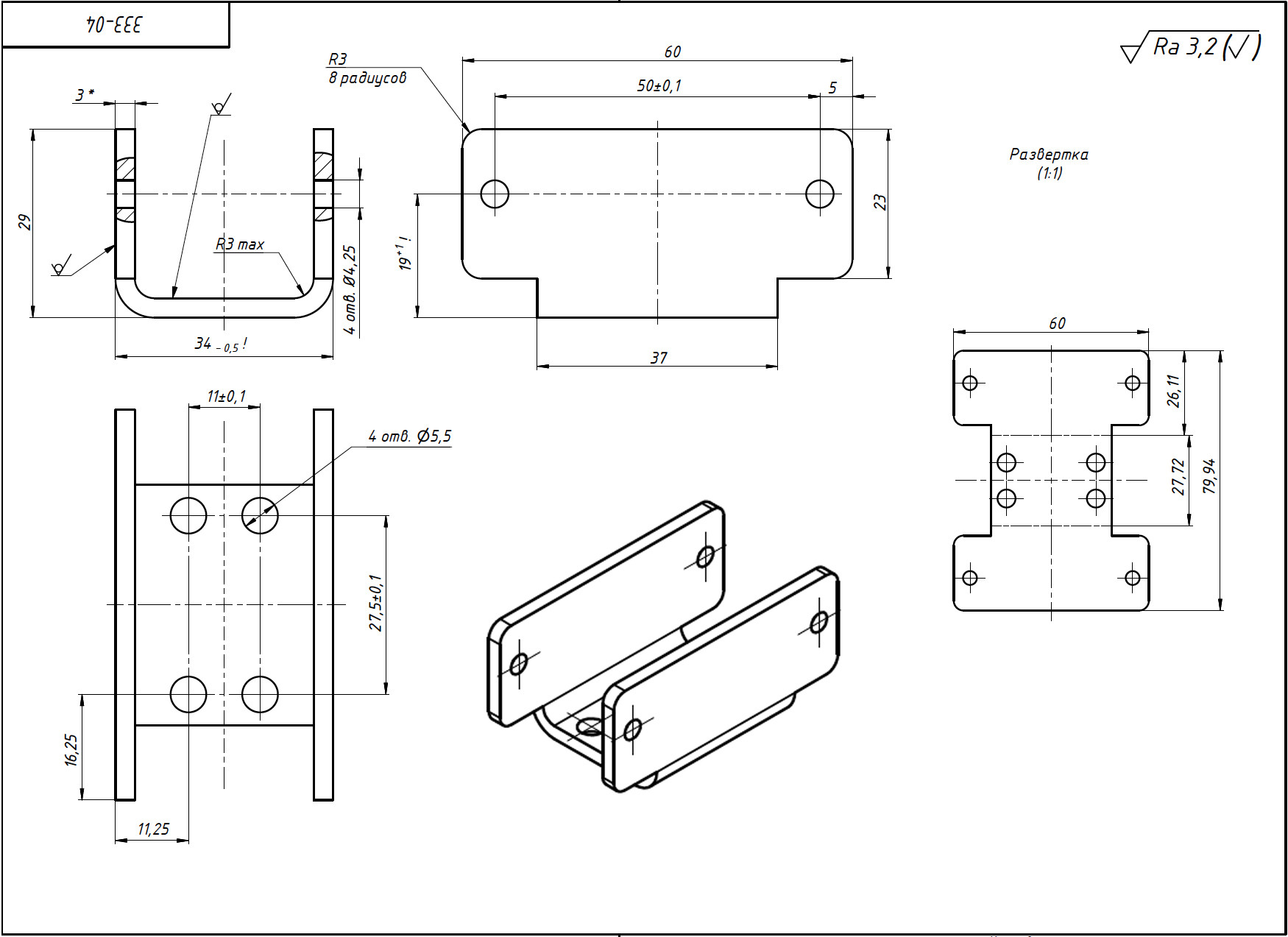

Нужны рисунки типа



Скрытый текст


Некоторые устройства не имеют "дырок" для крепления, поэтому такой еще вопрос - как вы их крепите?

Опубликовано:

Помимо РУД Кабана ещё VPC Throttle и TM TWCS стоит предусмотреть. Последний считаю весьма годным из числа пластмассовых игрушек, многие пилоты выбирают его в качает первого РУД (и РУС Т16000M).

1 минуту назад, JGr124_boRada сказал:

Нужны рисунки типа

Ок, озабочусь.

Опубликовано: (изменено)

Ну вот лежит у меня TM TWCS  -  как его, изолентой приматывать? :biggrin:

Да и РУС их такой же.... хоть гвоздями насквозь....

Изменено пользователем JGr124_boRada
Опубликовано:
6 минут назад, JGr124_boRada сказал:

Ну вот лежит у меня TM TWCS  -  как его, изолентой приматывать? :biggrin:

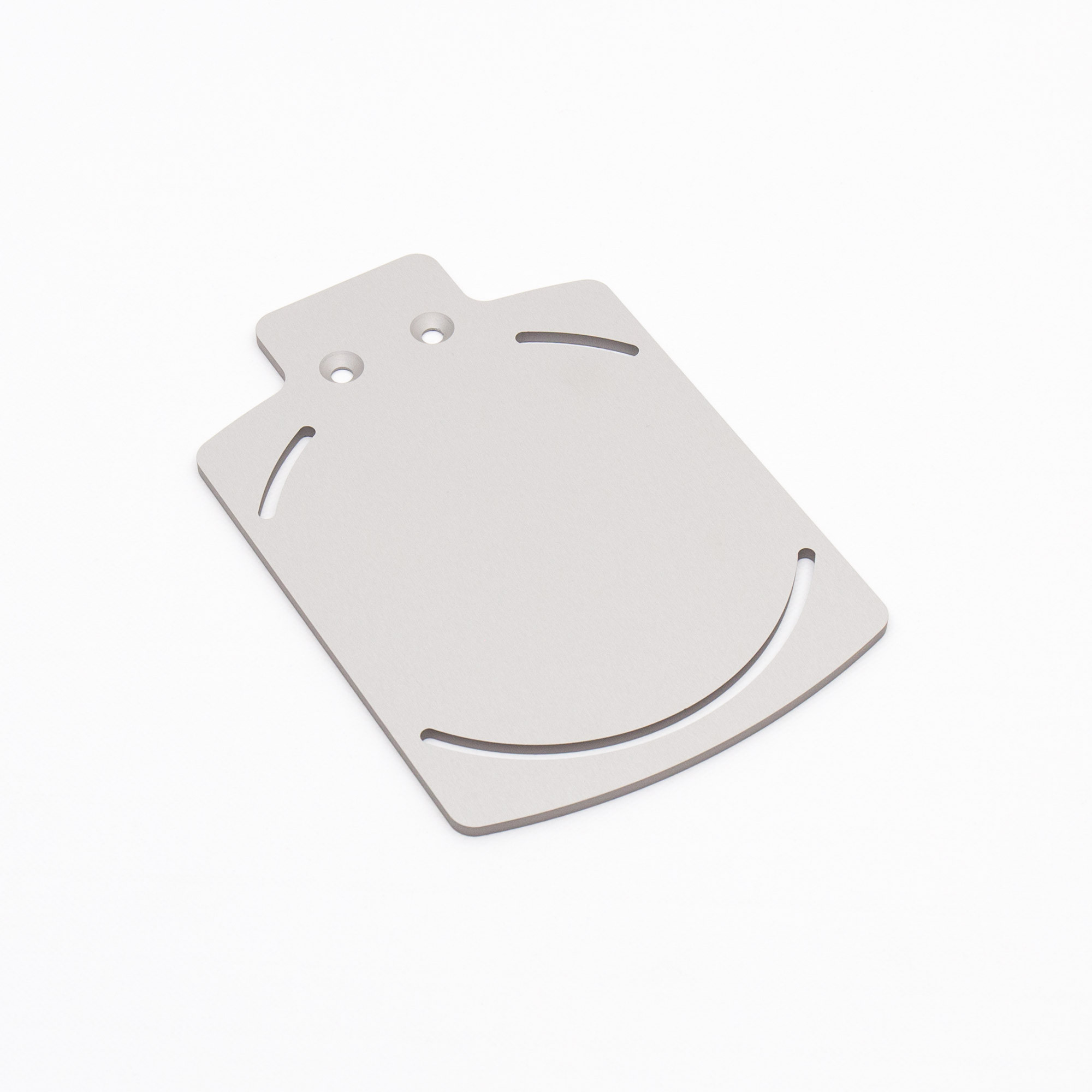

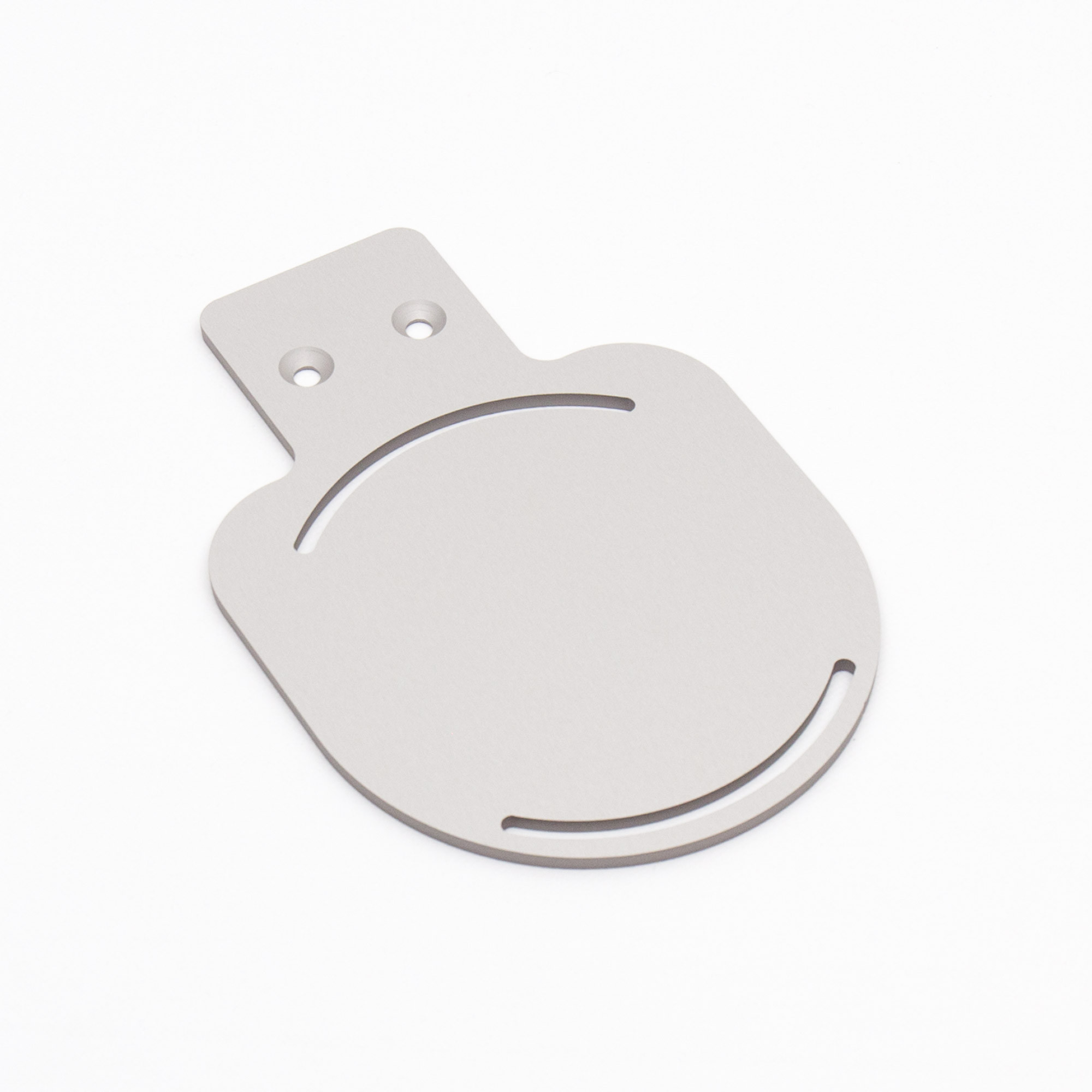

Площадки monstertech.de

Для РУД TWSC Throttle




Для РУС T16000M



  • Нравится 1
Опубликовано: (изменено)

Не, ну дырки снизу понятно, на этом РУД я могу снять размеры,  других девайсов у меня нет, а мне нужны миллиметры.

Изменено пользователем JGr124_boRada
Опубликовано:

Дырки для крепления РУС Т16К могу завтра Посмотреть (на работу его отнёс).

1 минуту назад, JGr124_boRada сказал:

Не, ну дырки снизу понятно, на этом РУД я могу снять размеры,  других девайсов у меня нет, а мне нужны милиметры.

Я понял. Если найду — пришлю. Нет — значит им не повезло ?



Опубликовано: (изменено)

Ок, спасибо. Я еще на сайтах сайтека и тм поищу... но ...

Изменено пользователем JGr124_boRada
Опубликовано: (изменено)

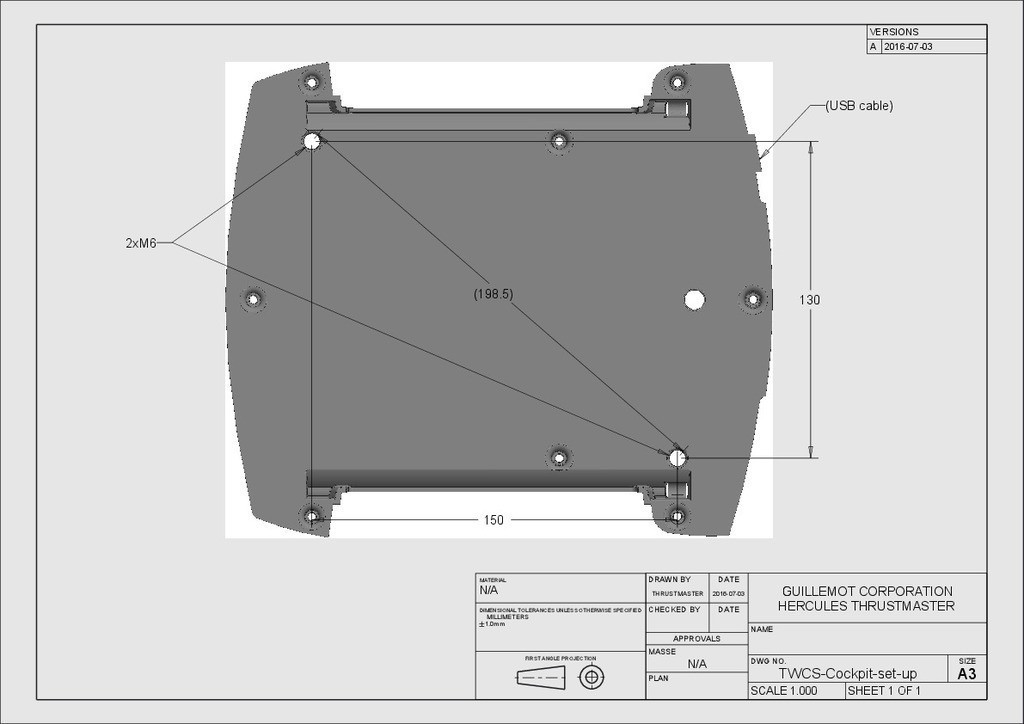

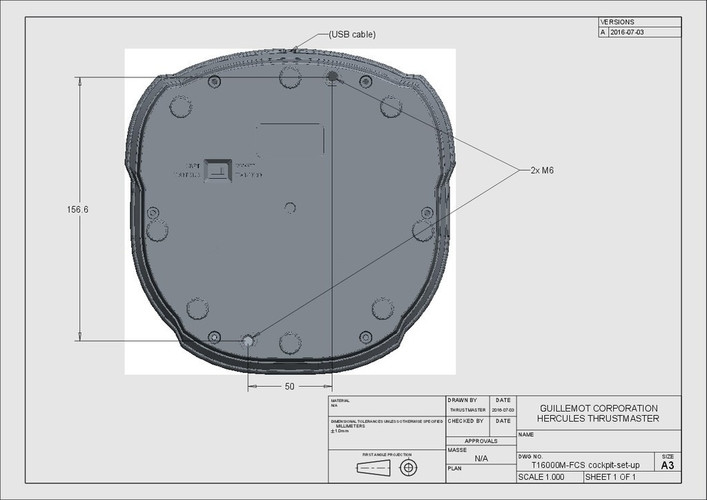

Пока это:

https://pinshape.com/items/40941-3d-printed-t16000m-and-twcs-brackets-for-20mm-tslot

Скрытый текст

2A5F85DE-D4D0-496C-A654-79AAB6A45B0E.thumb.jpeg.5597eacc599f988794f61713a51c1295.jpeg8905B86D-8F5B-496F-AB9E-C390957E290A.jpeg.c5513b223c9da03e68b8a50a31cf5b63.jpeg



VPC  MT50




У VPC Throttle и  TM Warthog Throttle одинаковые площадки, похоже.

Saitek X55 тут

https://forums.eagle.ru/showthread.php?t=128012

Изменено пользователем MongolXP
  • Спасибо! 1
Опубликовано:

У Сайтека сквозные отверстия?

Опубликовано: (изменено)
1 час назад, JGr124_boRada сказал:

У Сайтека сквозные отверстия?

Вроде, да. Завтра в гараже проверю.



Up: Присмотрелся к картинкам — определено сквозные. И болтики я помню, вечно укатывающиеся.

Изменено пользователем MongolXP
Опубликовано:

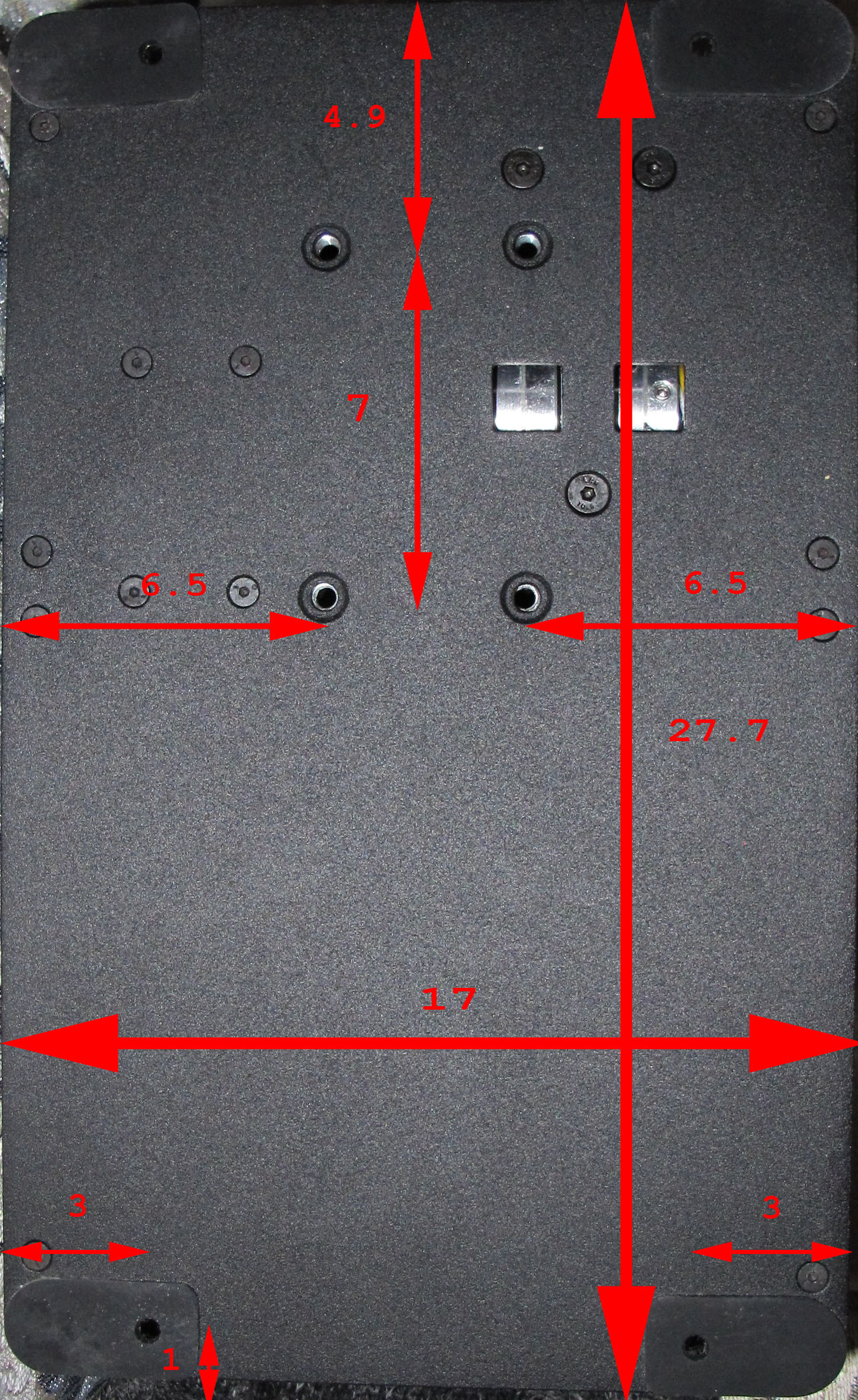

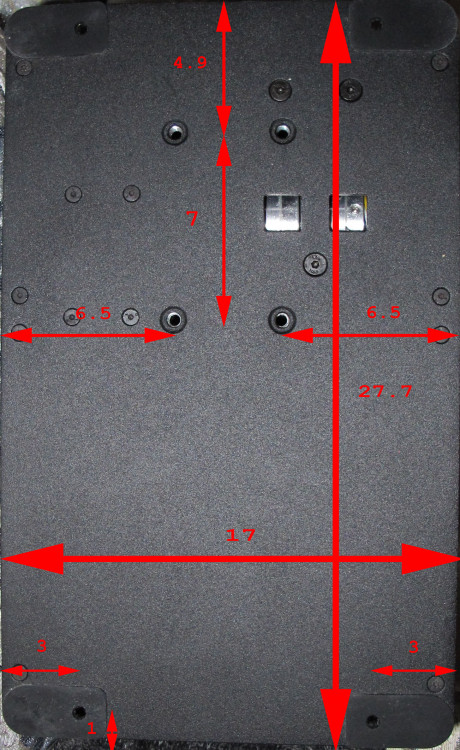

По креплению для VPC_Throttle

Там где 49мм - видимо должно было быть ровно 50мм - но сколько не измерял - у меня выходит 49мм.

РУД от Кабана  тоже лежит рядышком - дырки в нем не совпадают с VPCшным.

Так же рядом лежат РУДы от Сайтек Х52про и CH Throttle - если надо, можно и их измерить.




Опубликовано:
3 часа назад, JGr124_boRada сказал:

У Сайтека сквозные отверстия?

Сквозные.

Опубликовано:
4 часа назад, JGr124_boRada сказал:

Ок, спасибо. Я еще на сайтах сайтека и тм поищу... но ...

У Saitek X55 отверстия сквозные, да.

CH Fighterstick:

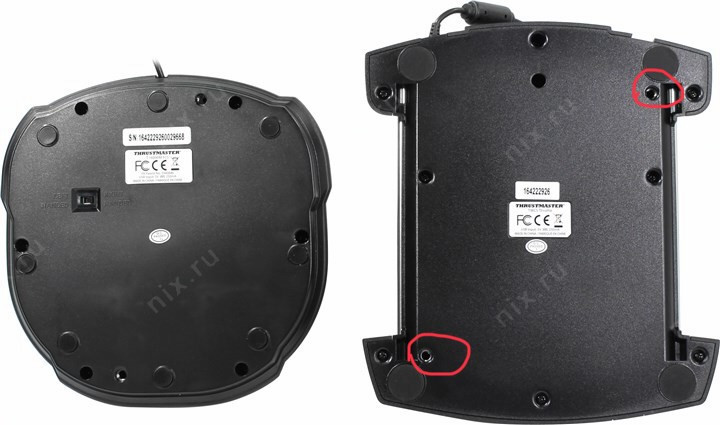

не сквозные отверстия с резьбой под болты, находятся под резинками (болтов там нет изначально нет),

Скрытый текст




Опубликовано: (изменено)

РУД G940 - 4 сквозных отверстия диаметром 7мм без резьбы, расположены прямоугольником 193x168мм ДхШ (расстояния между центрами отверстий).

Изменено пользователем FurryTaco
Опубликовано:
1 час назад, Faramir сказал:

По креплению для VPC_Throttle

Там где 49мм - видимо должно было быть ровно 50мм - но сколько не измерял - у меня выходит 49мм.

РУД от Кабана  тоже лежит рядышком - дырки в нем не совпадают с VPCшным.

Так же рядом лежат РУДы от Сайтек Х52про и CH Throttle - если надо, можно и их измерить.




Это второй способ крепления. (Я до сего момента думал, что эти отверстия для настройки стопоров осей РУД ?)

 У меня РУД закреплён через сквозные отверстия в резинках.

Опубликовано:

Хорошо парни, нормально пошло. Если есть сомнения или трудно помрять - делайте фото с линейкой. Я по линейке сниму все размеры. Возможно  попрошу что то уточнить потом.

1 час назад, Faramir сказал:

.

Так же рядом лежат РУДы от Сайтек Х52про и CH Throttle - если надо, можно и их измерить.

Конечно

  • Спасибо! 1
Опубликовано:
6 часов назад, JGr124_boRada сказал:

В смысле покупать? :nea:

Нужны рисунки типа



  Скрыть содержимое


Некоторые устройства не имеют "дырок" для крепления, поэтому такой еще вопрос - как вы их крепите?

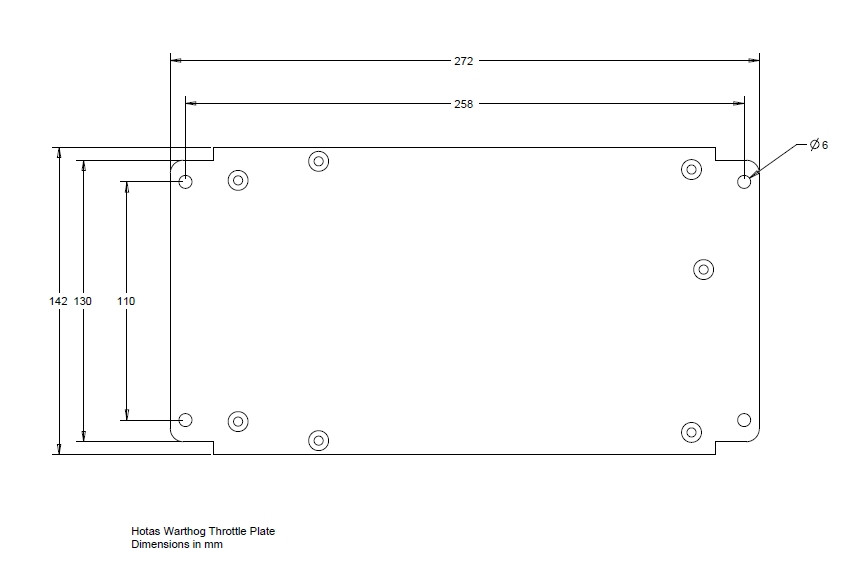

Подтверждаю, что крепления для VPC Throttle с точностью совпадают с Warthog Throttle: 110 мм и 258 мм.

Внешние размеры: длина 272 мм как у Кабана, а вот ширина 170 мм

1 час назад, Faramir сказал:

РУД от Кабана  тоже лежит рядышком - дырки в нем не совпадают с VPCшным.

У меня РУД Кабана на работе лежит, но с выше процитированной картинкой ВПЦ совпадает по отвертсивиям для крепления.

Опубликовано:
24 минуты назад, MongolXP сказал:

У меня РУД Кабана на работе лежит, но с выше процитированной картинкой ВПЦ совпадает по отвертсивиям для крепления.

Подтверждаю - если дырки приложить - они совпадают. Хотя сами пластины разные по размеру, и у VPC расстояния от краев до дырок отличается от Кабана. Совпадают только расстояния между самими дырками.

Опубликовано:

Вы из платформы хотите сделать друшлаг )? Резиновых ножек хватает. А если это не алюминий 7 серии можно и просверлить самому.


Опубликовано: (изменено)
7 часов назад, =19fab=Zorik79 сказал:

Вы из платформы хотите сделать друшлаг )? Резиновых ножек хватает. А если это не алюминий 7 серии можно и просверлить самому.

А чем плох дуршлаг? Полезная весчь.

Я вам одно скажу - не у всех есть дрель дома. А еще и сверла нужного диаметра.  Ну и остальной инструмент, включая набор отверток.

Зачем оставлять это клиенту, если это можем сделать мы? А мы с него еще за это денежку возьмем.... :P

Но для самоделкиных мы оставляем возможность самому сделать крепление.. да и чего уж там - весь кронштейн!

а резиновые ножки не всегда удержат девайс на кронштейне, вы уж поверьте :)

Изменено пользователем JGr124_boRada
  • Поддерживаю! 1
Опубликовано:
11 часов назад, FurryTaco сказал:

РУД G940 - 4 сквозных отверстия диаметром 7мм без резьбы, расположены прямоугольником 193x168мм ДхШ (расстояния между центрами отверстий).

Расстояние от точек крепления до края корпуса?

Опубликовано: (изменено)

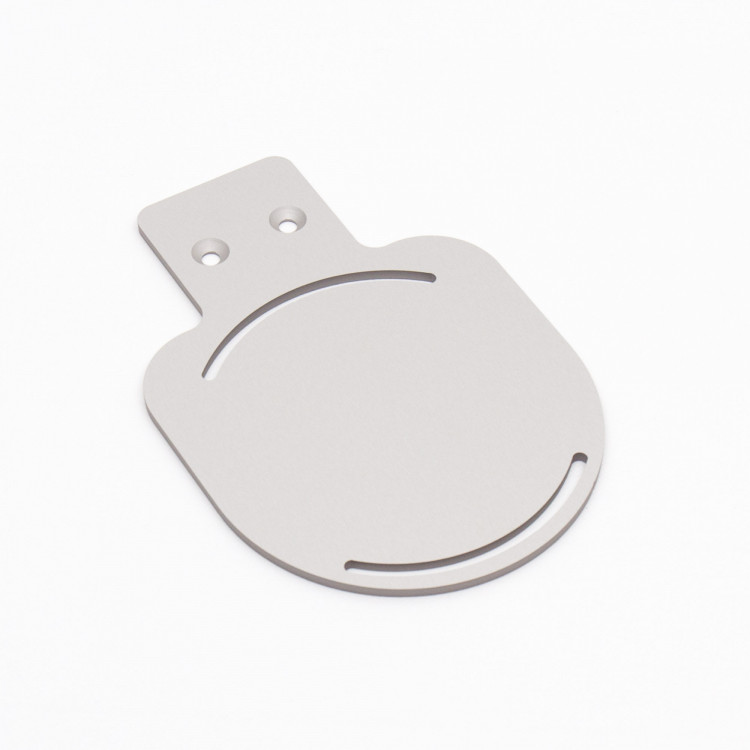

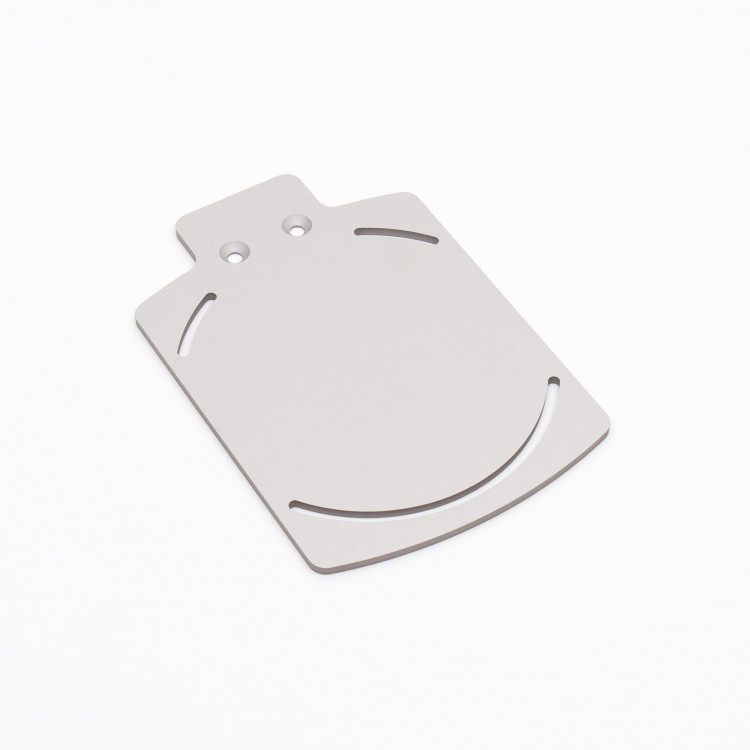

Накидал  модель переходной пластины по тем данным что уже дали - вроде вполне  получается . На дуршлаг не похоже :)

Изменено пользователем JGr124_boRada
  • ХА-ХА 1
Опубликовано:

До дома доберусь - если еще актуально, сниму габариты с 52про (РУС+РУД), сн тратл и можно с BRD-DS (РУС, подстульник который) - если вдруг кому-то актуально.

  • Спасибо! 1
Опубликовано:

Да,  вполне актуально.
