Вопрос по Мамбе.

Рекомендованные сообщения

Вот есть у меня простая Мамба, купил с рук, поэтому не знаю, какая именно версия. Шток изогнут плавно, если что.



Так вот, вопрос: а можно ли как-то повернуть ручку горизонтально влево так, чтобы хотя бы градусов 15 набрать? Ибо без чего-то такого, в варианте подстульника она дико неудобна.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Там винтик-шестигранник. Его ослабить, повернуть ручку, затянуть винтик обратно.

Изменено пользователем Mihalich1981

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это была хорошая идея, но не сработала - втулка просверлена насквозь как раз под этот винт. Так что повернуть втулку нельзя.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Втулку не надо поворачивать. Её надо ослаблять/затягивать. Ослабили-повернули ручку-затянули. Ну или необходимы фото, что там и как просверлено. Может там действительно "живое творчество" имеет место быть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эмммм... Может я не тот винт откручивал? Какой именно винтик-шестигранник? они там все такие. Я смотрел тот, который на штоке расположен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эмммм... Может я не тот винт откручивал? Какой именно винтик-шестигранник? они там все такие. Я смотрел тот, который на штоке расположен.

Если я правильно понял вот етот




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Фото. Плз. А то накрутим сообща.)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах








Вот этот большой винт я выкрутил, посмотрел внутрь и закрутил обратно. Там насквозь, вместе со втулкой.

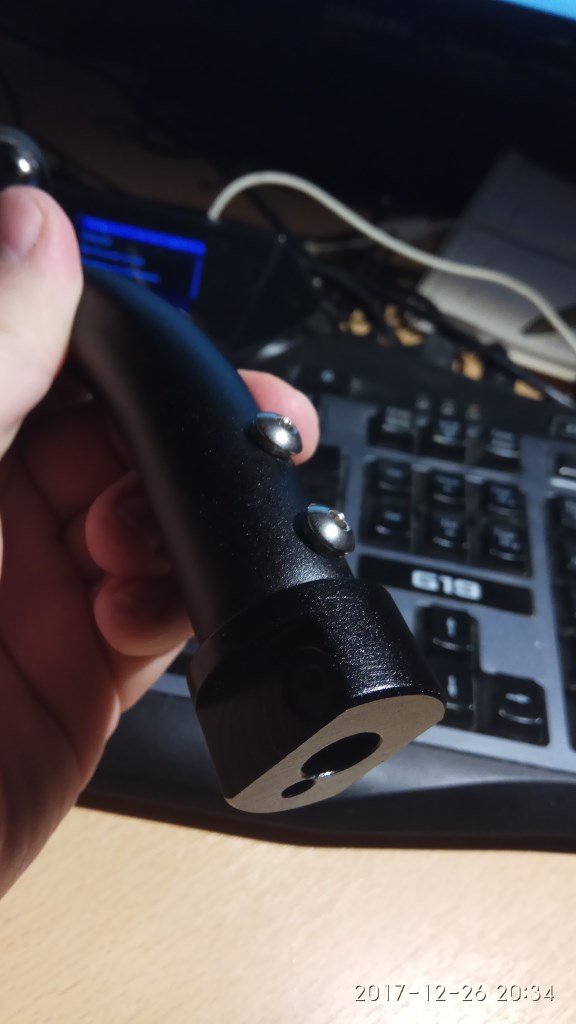

Это сама ручка:

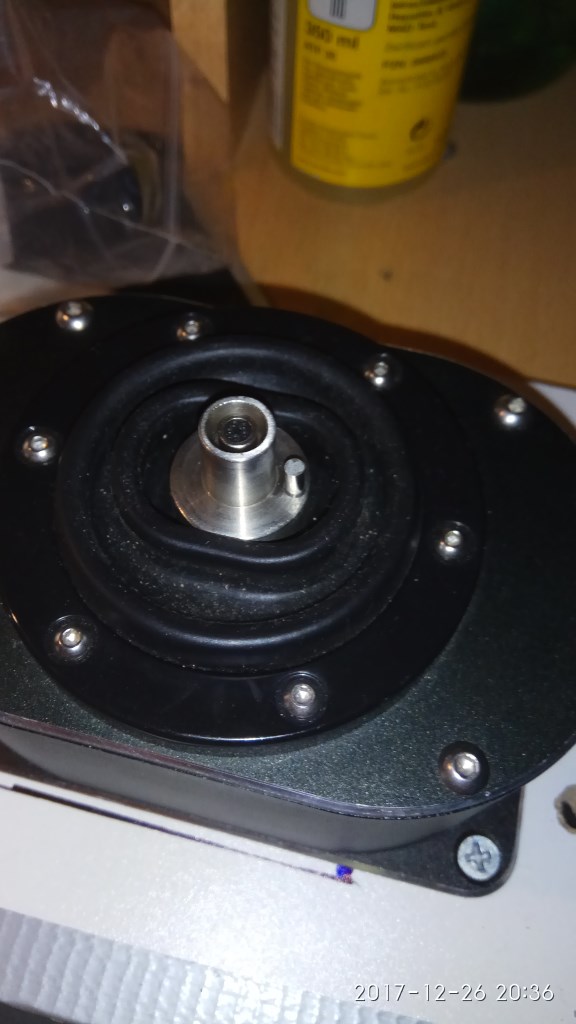

Это низ штока и база:










Как видно, везде стоят шпильки для усиления. Я не в курсе, было ли так изначально, но похоже что было. Что здесь можно крутить-то?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах







Вот этот большой винт я выкрутил, посмотрел внутрь и закрутил обратно. Там насквозь, вместе со втулкой.

Это сама ручка:









Это низ штока и база:









Как видно, везде стоят шпильки для усиления. Я не в курсе, было ли так изначально, но похоже что было. Что здесь можно крутить-то?

это МК2, освободите немного шестигранник, ослабте "сухарь" ( я его ранее красным обозначил ) поверните ручку. (штырь на базе ограничивает угол). закрепите шестигранник.

Изменено пользователем Zorik79

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А разъём не развалится?

Нет.

Так как Вы будете ослаблять фиксацию ручки, на переходнике, при откручивании.post-2793-0-95932300-1514314982_thumb.jpg



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В  общем, идея была красивая, но не работает. Ну, то есть, небольшой люфт ручки конечно появляется, миллиметра на полтора, если эти винты ослабить, но не более.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Берём пассатижи и выдергиваем штифт. Аккуратно но сильно. Слегка покачивая в стороны. Будет трудно. Потом ставим ручку на место, слегка поворачиваемость против часовой и фиксируем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я это делал на базе. Удлинителя у меня не было. Но я думаю там штифт так же вытащится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Там все просто должно же быть... какие такие пассатижи? :huh:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В  общем, идея была красивая, но не работает. Ну, то есть, небольшой люфт ручки конечно появляется, миллиметра на полтора, если эти винты ослабить, но не более.

Выложите видео. Не понятно, какой люфт. Ручка должна очень жестко крепиться на штоке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выложите видео. Не понятно, какой люфт. Ручка должна очень жестко крепиться на штоке.



Она и крепится.







Хм. Т.е. технически, этот штырь там не нужен, получается. Спасибо, попробую его вынуть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

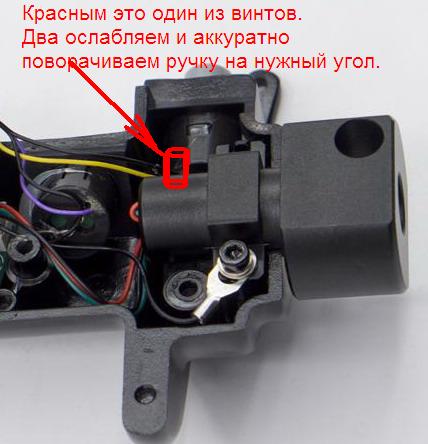

Внимательно посмотрите рисунок под Spoiler #11.

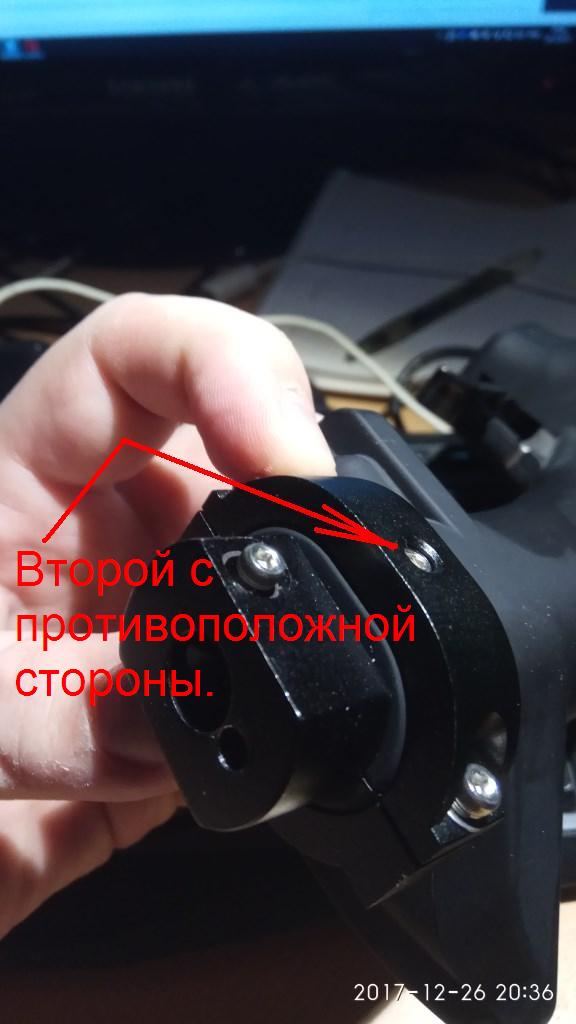

Нужно открутить указанные красным винты и ослабить винты на хомуте.






Повернуть на нужный угол ручку и в обратном порядке сделать нормальные затяжки. ;)

Изменено пользователем =Mr.G.B.=Vumpel18

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да. Этот метод, для этой ручки несомненно проще. Я забыл что шток ручки кобры не имеет фиксации.

  • Поддерживаю! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Внимательно посмотрите рисунок под Spoiler #11.

Нужно открутить указанные красным винты и ослабить винты на хомуте.





Повернуть на нужный угол ручку и в обратном порядке сделать нормальные затяжки. ;)



не работает. Даже после снятия этого хомута ручка просто слегка люфтит. Я вот очень не хотел раскручивать ручку, потому что это совсем уж колхоз, но видимо придётся.





Да. Этот метод, для этой ручки несомненно проще. Я забыл что шток ручки кобры не имеет фиксации.



Судя по его поведению, очень даже имеет.

Изменено пользователем unhappytroll

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Итак, с картинками.

Когда я снял с ручки хомут, который мне там выше посоветовали ослабить, я не очень удивился.








Во что-то же должны упираться два фиксирующих винта? ну вот, там даже немного видна какая-то пластина. Но, всё равно ручка упорно отказывалась поворачиваться. "Это ж-ж-ж-ж-ж - неспроста"(С), подумал я. И начал-таки разбирать ручку. За каковой процесс отдельное "спасибо" инженерам ВКБ, особенно за пин в подставке. Ну очень "удобно".

Окей, разобрал. А вот и пластины.








А чего ж они тогда не проворачиваются? И не снимаются. Да они приклеены походу. Не, не может быть, вон какие зазоры-то.








А если отодрать?








Ну, вы уже поняли, да? Из-за того, что радиусы на штоке с разъёмом и прижимных пластинах не совпадают (намеренно ли, по недосмотру и халтуре ли - неведомо сие), пластины банально закусили металл на штоке внутренними краями, когда их прижали винтами. Хорошо получилось, прочно.



Естественно, вопрос решается минимумом напиллинга. Но вот к самой этой конструкции есть несколько вопросов, честно говоря.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так и должно быть. Радиусы РАЗНЫЕ!!!

Стальные "сухари" вгрызаются в алюминиевый шток и блокируют его. Поэтому в этом узле болтанка невозможна. Если вы сточите "сухари", у вас будет дополнительный источник люфта.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кстати а не подскажет пожалуйста? Как к Фат мамбе мк1, подключить ручку Вартога. Переходник есть, но у него нету внутренности (в свое время они мне были не нужны), поэтому я приобрел гнездо PS/2 и хочу не промахнуться с распиновкой. Будьте добры подскажите точную схемку! Можно подсказать на выходе контролера мамбы, а уж дальше я сам разберусь. Заранее спасибо. Вообще как я понимаю по тому же принципу (не схеме) что и ручка кобры?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так и должно быть. Радиусы РАЗНЫЕ!!!

Стальные "сухари" вгрызаются в алюминиевый шток и блокируют его. Поэтому в этом узле болтанка невозможна. Если вы сточите "сухари", у вас будет дополнительный источник люфта.



Но зачем? оно же прижимается фиксирующими винтами, что трения недостаточно? Как по мне, так более чем. А так для изменения угла надо разбирать ручку совсем. Офигенное инженерное решение, да.

Изменено пользователем unhappytroll

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня на кобре и мамбе всегда хватало ослабить с одной стороны фиксирующий винт и все крутилось нормально, проблем не было.

  • Поддерживаю! 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Теперь смотрим обратную ситуацию - когда сделана фиксация только на трении. Пользователь не дожимает чутка винт, в пылу боя сворачиват бошку ручку, разъем - вдребезги к  ... собачим, и потом пишет : "Офигенное инженерное решение, да". Какой вариант лучше?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Но зачем? оно же прижимается фиксирующими винтами, что трения недостаточно? Как по мне, так более чем. А так для изменения угла надо разбирать ручку совсем. Офигенное инженерное решение, да.

А кто вам сказал, чтобы сменить угол надо разбирать ручку?

Обычно достаточно ослабить винт, повернуть ручку на нужный угол и зажать винт снова.

Но если зажимать винт со всей дури до скрипа в зубах (а если еще в таком состоянии ручка годик полежит), то действительно сухари могут сильно вклиниться в алюминиевый шток.

И пожалуйста, смените тон общения. Вам стараются помочь, хотя могли послать за ответами к предыдущему владельцу.

  • Поддерживаю! 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кажется прежний хозяин приложил к ручке свои очумелые ручки.

См. под Spoiler

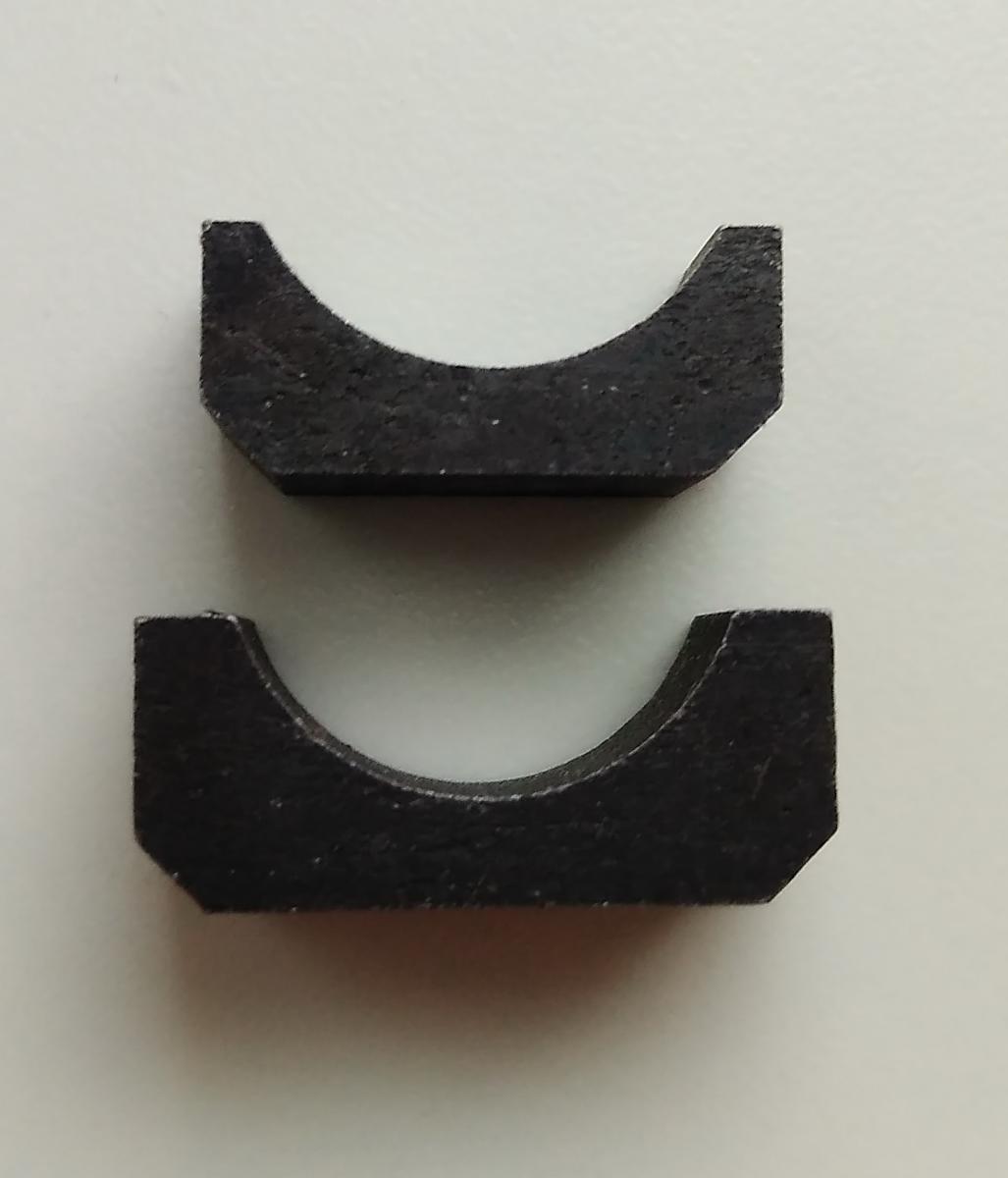

Сухари разные по размерам.



У Вас уважаемый unhappytroll судя по представленным изображениям оба сухаря имеют одинаковые размеры.
Посмотрите на обе половинки ручки внутри на места, где устанавливаются сами сухари. Посадочные места для каждого сухаря индивидуальны и перепутать их не возможно если конечно не удалить техническое литье - переборки и использовать одинаковые по размеру сухари.



Вывод ниже.



Бывший владелец использовал ручку от CobraM5, на которую самостоятельно установил переходник. Сухари использовал одинакового размера из-за своей не внимательности.



Изменено пользователем =Mr.G.B.=Vumpel18

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А кто вам сказал, чтобы сменить угол надо разбирать ручку?

Обычно достаточно ослабить винт, повернуть ручку на нужный угол и зажать винт снова.

Но если зажимать винт со всей дури до скрипа в зубах (а если еще в таком состоянии ручка годик полежит), то действительно сухари могут сильно вклиниться в алюминиевый шток.

И пожалуйста, смените тон общения. Вам стараются помочь, хотя могли послать за ответами к предыдущему владельцу.



А потому что никак по другому она не проворачивалась. Как раз из-за этих вот закусов. Вангую, что если бы я таки провернул ручку с приложением достаточного усилия, там ещё и стружка бы снялась.



Были бы шток и пластины  с одинаковыми диаметрами - было бы достаточно. А так - нет.



А там что, динамометр стоит где-то? Ну, чтоб знать с какой силой закручивать? Более того, её у Вас на заводе закрутили так - других отметин на ручке нет, фото я выложил, больше никто её не поворачивал до меня. Вот к Вашим сборщикам и обращайтесь по этому вопросу.



А мне вот не нравится идея каждый раз разбирать пластиковую ручку до основания, посадочные места для шурупов от этого крепче не становятся, знаете ли, они там ничем не усилены. Я теперь должен молчать в тряпочку по этому поводу?





Теперь смотрим обратную ситуацию - когда сделана фиксация только на трении. Пользователь не дожимает чутка винт, в пылу боя сворачиват бошку ручку, разъем - вдребезги к  ... собачим, и потом пишет : "Офигенное инженерное решение, да". Какой вариант лучше?



Банально, нарезать мелкое вертикальное рифление на внутренней поверхности пластин. И мы имеем не две точки контакта, куда вся сила и приходится, а гораздо больше. И трение увеличивается, и площадь контакта больше, не так закусывается в металл, чтоб надо было отвёртками отрывать.





У меня на кобре и мамбе всегда хватало ослабить с одной стороны фиксирующий винт и все крутилось нормально, проблем не было.



Может вам повезло, и пластины попались получше?

Кажется прежний хозяин приложил к ручке свои очумелые ручки.

См. под Spoiler









Сухари разные по размерам.



У Вас уважаемый unhappytroll судя по представленным изображениям оба сухаря имеют одинаковые размеры.

Посмотрите на обе половинки ручки внутри на места, где устанавливаются сами сухари. Посадочные места для каждого сухаря индивидуальны и перепутать их не возможно если конечно не удалить техническое литье - переборки и использовать одинаковые по размеру сухари.



Вывод ниже.



Бывший владелец использовал ручку от CobraM5?, на которую самостоятельно установил переходник. Сухари использовал одинакового размера.





Они вообще-то там и должны быть разными, иначе на посадочные места не встанут. Там же только два шурупа не завинчены, а в остальном от Кобры ничем не отличается. И если вы посмотрите на последнее фото, там это очень даже видно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Самое главное, что цель достигнута.

Кобры, Мамбы все смешалось в одну кучу. :lol:  :lol:  :lol:

Давайте жить дружно и не искать крайних.



При желании их всегда можно отыскать.



Изменено пользователем =Mr.G.B.=Vumpel18

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Давайте жить дружно и не искать крайних.



При желании их всегда можно отыскать.





Или назначить))



Изменено пользователем VictorUs
  • Поддерживаю! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2 unhappytroll

"Все знают как играть в футбол и как делать джойстики" (с)

Не вижу причин для продолжения общения с обладателем такого "говорящего" никнэйма.

  • Поддерживаю! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Классическое подгорание. А всего-то потыкал пальцем в косяки конструкции, кто б мог подумать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так если нет проблем изготовить сухари с нужными насечками - почему бы не изготовить их на заказ, это ведь практически бесплатно можно сделать, верно?

Внутренняя накатка/прожиг/фрезерование - это ж элементарно всё делается, так?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Алекс, не корми тролля. Не надо ничего ему доказывать. Не трать на него свое время. Пусть пишет, что хочет и где хочет. Интернет для этого и создан.

  • Поддерживаю! 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так если нет проблем изготовить сухари с нужными насечками - почему бы не изготовить их на заказ, это ведь практически бесплатно можно сделать, верно?

Внутренняя накатка/прожиг/фрезерование - это ж элементарно всё делается, так?



Так вы это у меня спрашиваете? А так-то да, так дешевле, проще, а что пользователю неудобно - так хрен ли, он уже деньги заплатил, пусть как хочет теперь.
