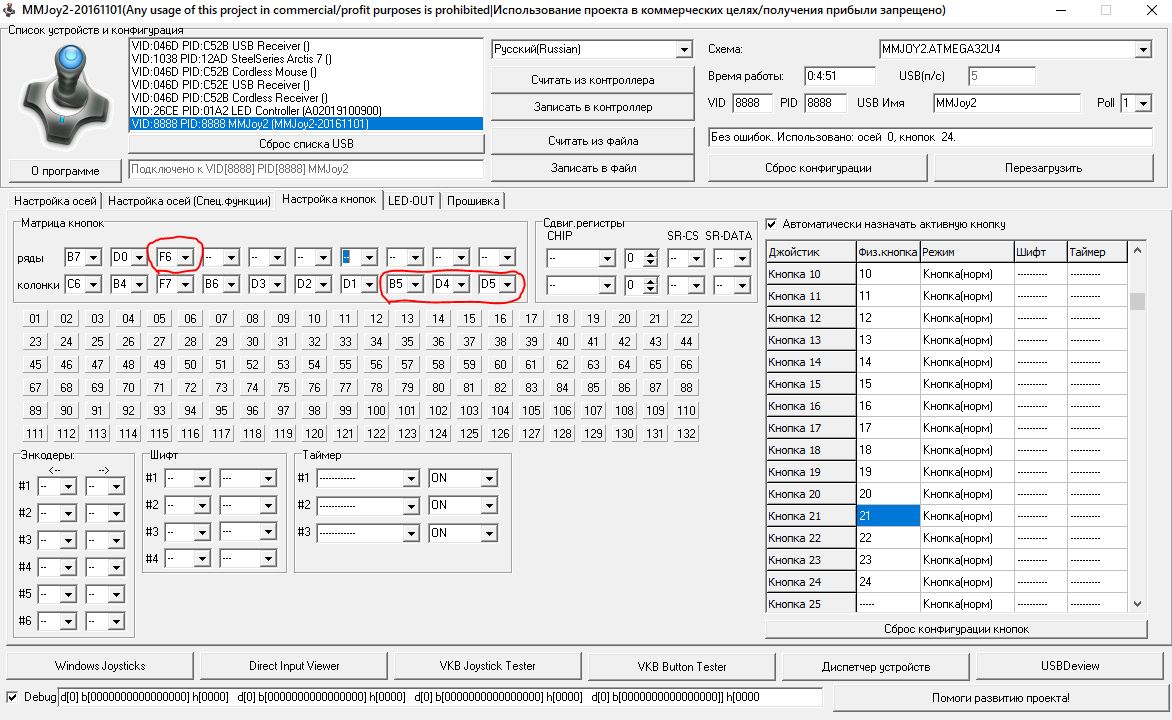

Почему, при такой конфигурации на teensy 2.0, ряд F6 не контачит с колонками B5/D4/D5?
Это баг или фича?

Изменено 29 июня 2021 пользователем Paskuda

[=VIRPIL=mega_mozg_13]

13 часов назад, Paskuda сказал:

Почему, при такой конфигурации на teensy 2.0, ряд F6 не контачит с колонками B5/D4/D5?
Это баг или фича?

а с рядами B7/D0 - все десять колонок вычитываются без ошибок?

вообще проверяйте замыканием пинцетом прямо на выводах "тинзи",

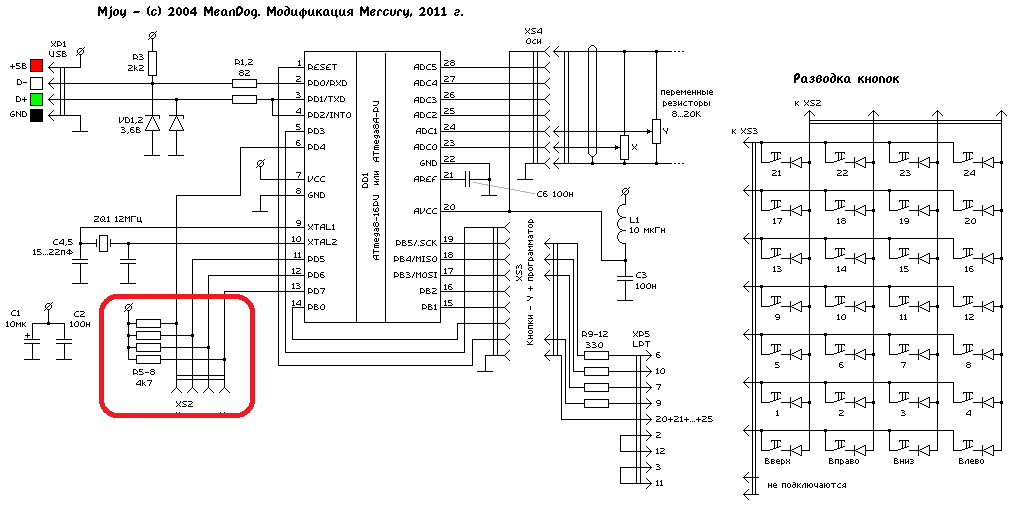

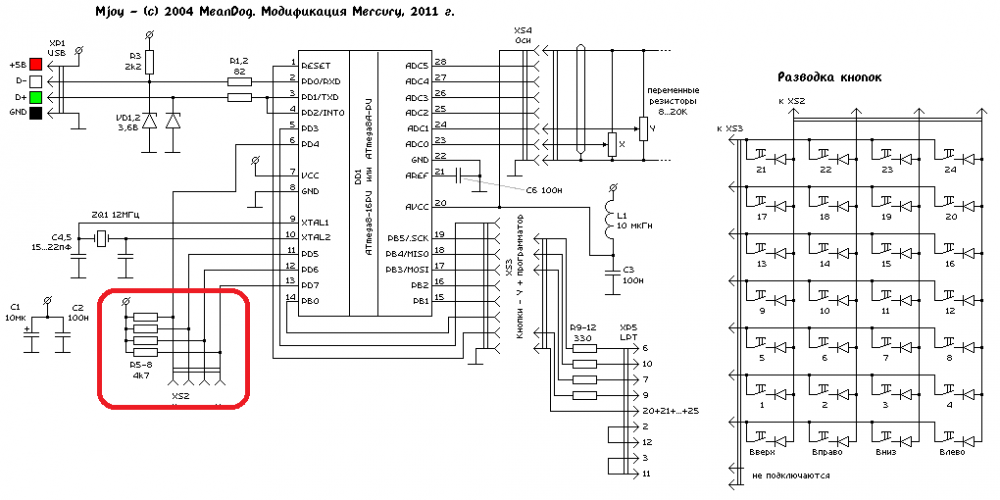

возможна простая ошибка в диодах на стороне кнопок, или если провода слишком длинные (метр и больше) можно добавить резисторы подтяжки колонок как было в "MJOY8".



[Paskuda]

1 час назад, mega_mozg_13 сказал:

проверяйте замыканием пинцетом прямо на выводах "тинзи",

Так и делал. Кнопка с диодом в порядке.



1 час назад, mega_mozg_13 сказал:

а с рядами B7/D0 - все десять колонок вычитываются без ошибок?

Да. Но теперь это уже не актуально.
Проблема вчера решилась перенесением колонки F6 на восьмую позицию (другие не проверял). После вашего ответа вернул эту колонку обратно на третью чтобы еще раз проверить. И там эта проблема тоже пропала. Предполагаю это как-то связано с моими хаотичными действиями в правой таблице настройки кнопок.

[Paskuda]

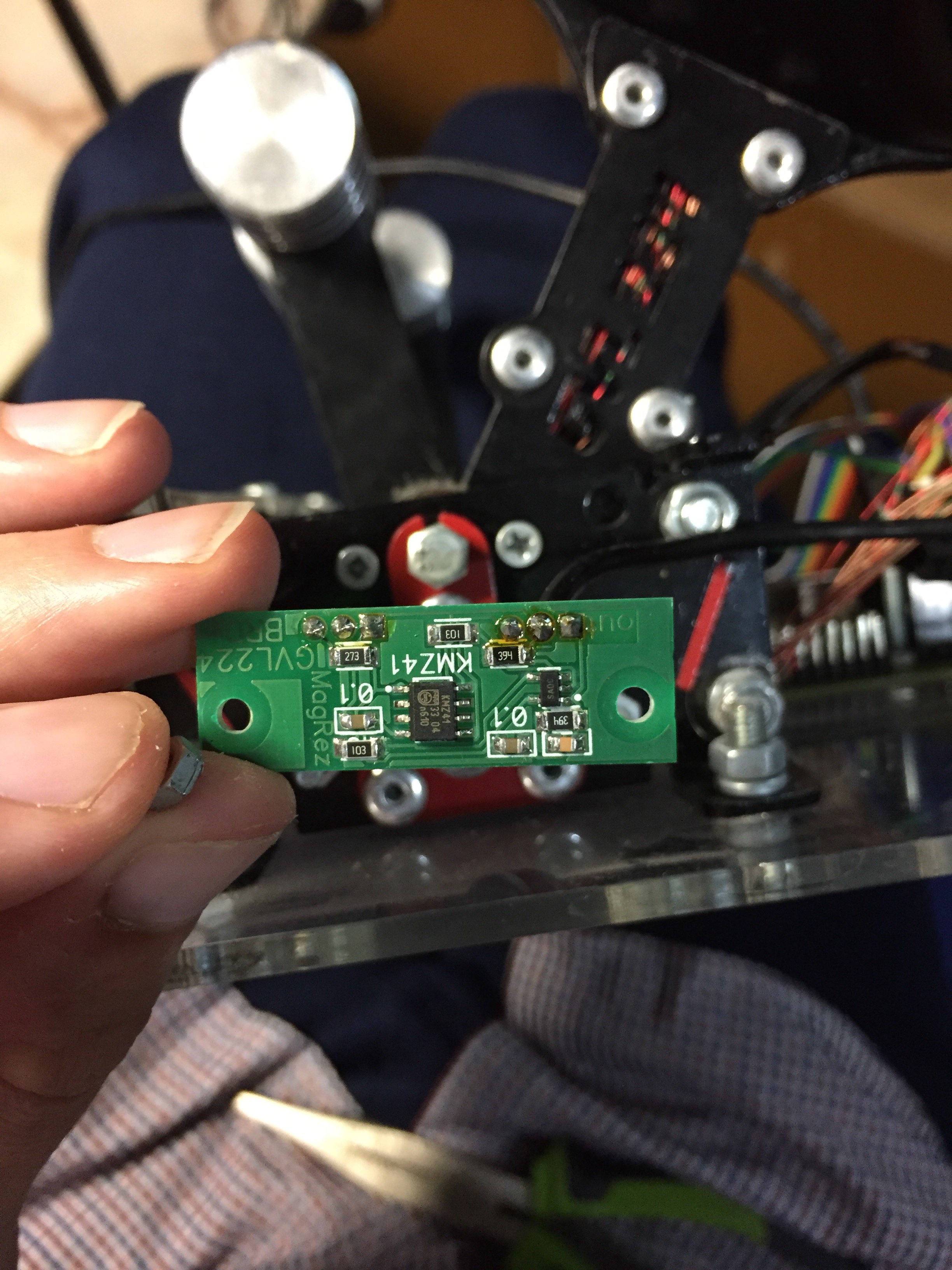

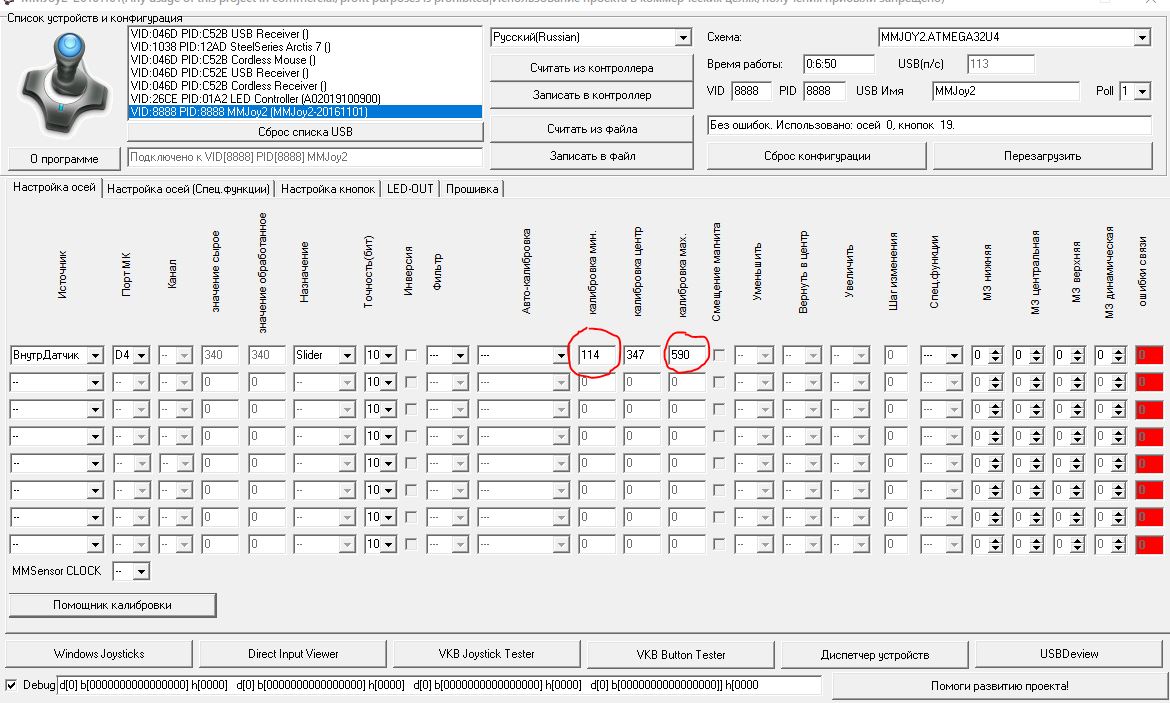

Попробовал я тут аналоговый датчик подключить. А он выдаёт 476 сырых отсчетов (от минимального значения до максимального). Как-то маловато...
Или это норма?
Имеет смысл запилить вместо него цифровой на TLE5011?



Скрытый текст





Скрытый текст



[MYCYJIbMAHUH]

15 минут назад, Paskuda сказал:

Имеет смысл запилить вместо него цифровой на TLE5011?



  Показать содержимое





  Показать содержимое



С этого и надо было изначально начинать.

[Vumpel18]

32 минуты назад, Paskuda сказал:

Попробовал я тут аналоговый датчик подключить. А он выдаёт 476 сырых отсчетов (от минимального значения до максимального). Как-то маловато...
Или это норма?
Имеет смысл запилить вместо него цифровой на TLE5011?



  Показать содержимое





  Показать содержимое



Глубоко Вас огорчу.

В указанном датчике (аналоговый), изначально конструктивно, запаивались определенные номиналы для работы на определенный угол.

Определенный угол определяется для строго определенного угла отклонения используемой механики.

Давно пора смотреть в сторону TLE5010.



[Paskuda]

36 минут назад, MYCYJIbMAHUH сказал:

С этого и надо было изначально начинать.



15 минут назад, Vumpel18 сказал:

Глубоко Вас огорчу.

В указанном датчике (аналоговый), изначально конструктивно, запаивались определенные номиналы для работы на определенный угол.

Определенный угол определяется для строго определенного угла отклонения используемой механики.

Давно пора смотреть в сторону TLE5010.



Поняно. Спасиб! Закажу тлэшки у китайца.

[MYCYJIbMAHUH]

31 минуту назад, Paskuda сказал:



Поняно. Спасиб! Закажу тлэшки у китайца.

Можете тут на форуме у swift  заказать датчики.



Изменено 4 июля 2021 пользователем MYCYJIbMAHUH

[Vumpel18]

43 минуты назад, Paskuda сказал:



Поняно. Спасиб! Закажу тлэшки у китайца.

Поддержите отечественного производителя - Swift_CCCP.

[Paskuda]

2 часа назад, Vumpel18 сказал:

Поддержите отечественного производителя - Swift_CCCP.

Ок. У него кажется готовый датчик обходится дешевле, чем голая микруха у китайца на али.

[UnderTr]

Подскажите как реализовать поворотный переключатель, как на приложенном фото, 12 и более позиционный. Это вообще реально реализовать на mmjoy? А также если это реально будут признателен за ссылку или модель переключателя.

[Johnet]

56 минут назад, UnderTr сказал:

Подскажите как реализовать поворотный переключатель,

Обычный галетный переключатель. Каждая позиция как сработка отдельной кнопки. На 12 позиций придется подключать через сдвиговые регистры. Или нужно что то больше?

Изменено 7 июля 2021 пользователем Johnet

[UnderTr]

8 минут назад, Johnet сказал:

Обычный галетный переключатель. Каждая позиция как сработка отдельной кнопки. На 12 позиций придется подключать через сдвиговые регистры. Или нужно что то больше?

Если можно не много подробнее модельку переключателя и схему как верно его подключить. Про сдиговые регистры если возможно тоже не много подробнее, честно желательно рабочую схему. Сейчас про них читаю, не скажу что все понял, а вот схемку бы наглядную и заведомо рабочую глянуть было бы отлично.

Было бы хорошо ещё и как это все в mmjoy прописать.

Изменено 7 июля 2021 пользователем UnderTr
Добавил информации для верного понимания.

[Johnet]

4 минуты назад, UnderTr сказал:

подробнее

Например:

Скрытый текст

https://www.chipdip.ru/product/rcl371-1-1-12

Земля общая. Контакты положений на входы сдвиговых регистров. Для MMJoy инструкции не знаю, для FreeJoy инструкция есть.

Для MMjoy2 подключение аналогично.

[=SOVA=Teiger]

44 минуты назад, UnderTr сказал:

Если можно не много подробнее модельку переключателя и схему как верно его подключить. Про сдиговые регистры если возможно тоже не много подробнее, честно желательно рабочую схему. Сейчас про них читаю, не скажу что все понял, а вот схемку бы наглядную и заведомо рабочую глянуть было бы отлично.

Было бы хорошо ещё и как это все в mmjoy прописать.

Вот неоднократно реализованная схема для подключения регистров сдвига 74HC165D на самодельных платах:

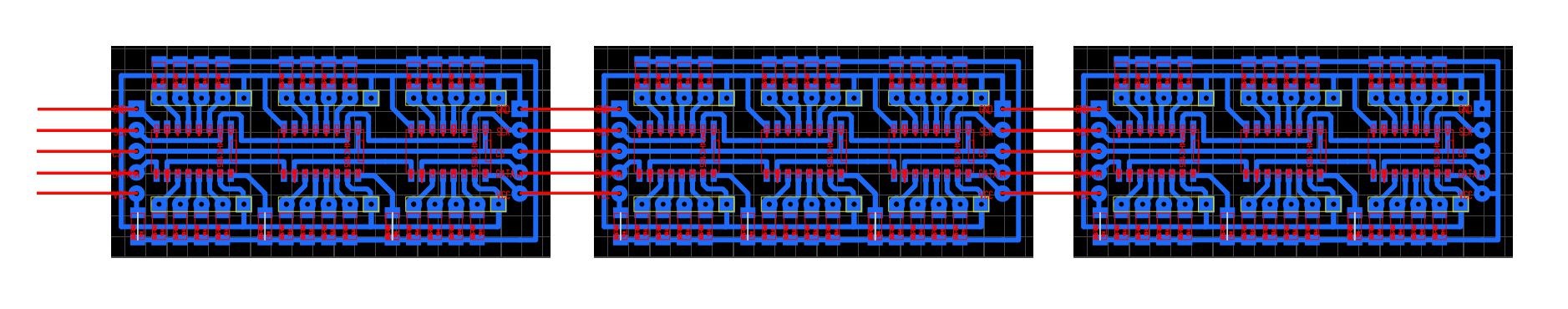

В архиве MMJoy2 есть папка "PCB" там море вариантов для травления на коленке дома.

Сдвиговые регистры предназначены для увеличения количества подключаемых кнопок с минимальным использованием выводов платы контроллера.

Изменено 7 июля 2021 пользователем =SOVA=Teiger

[UnderTr]

14 минут назад, =SOVA=Teiger сказал:

Вот неоднократно реализованная схема для подключения регистров сдвига 74HC165D на самодельных платах:

Вроде логику понял, ниже изображение прикрепил, продолжение схемы, верно?

[=SOVA=Teiger]

9 минут назад, UnderTr сказал:

Вроде логику понял, ниже изображение прикрепил, продолжение схемы, верно?

Да верно.

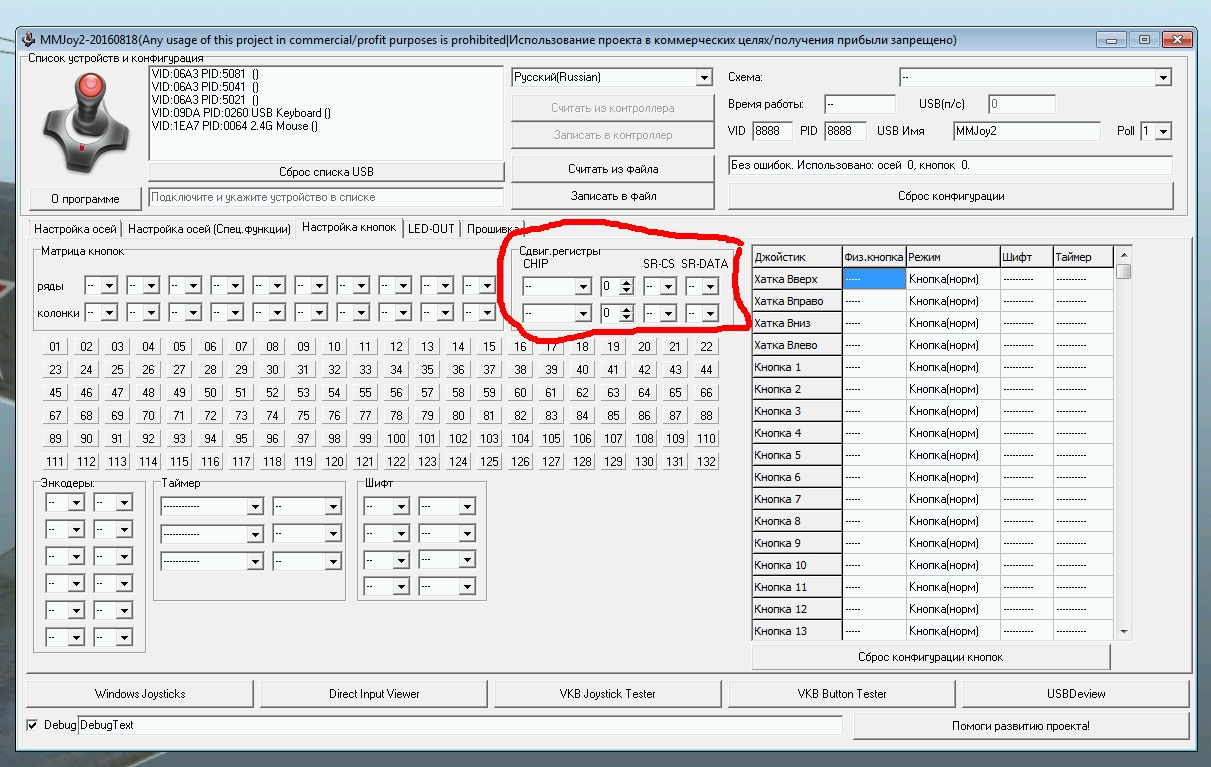

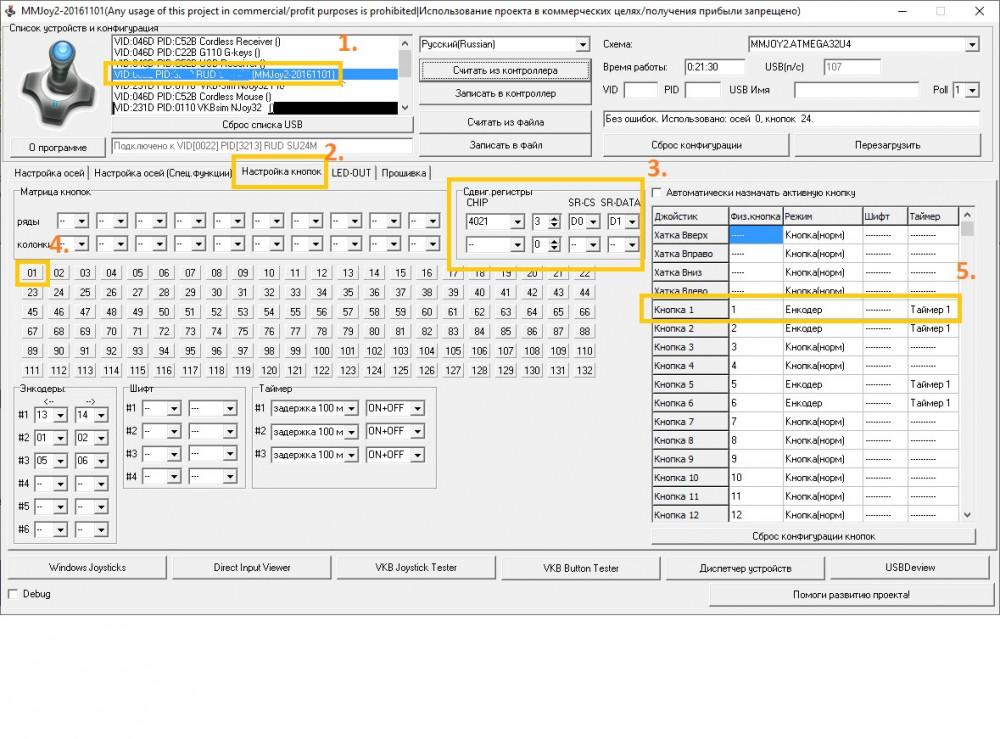

В программе настроить нужно выделенный красным раздел ( у меня нет возможности показать мои настройки из-за отключенного и разобранного места).

9 минут назад, UnderTr сказал:

Вроде логику понял, ниже изображение прикрепил, продолжение схемы, верно?

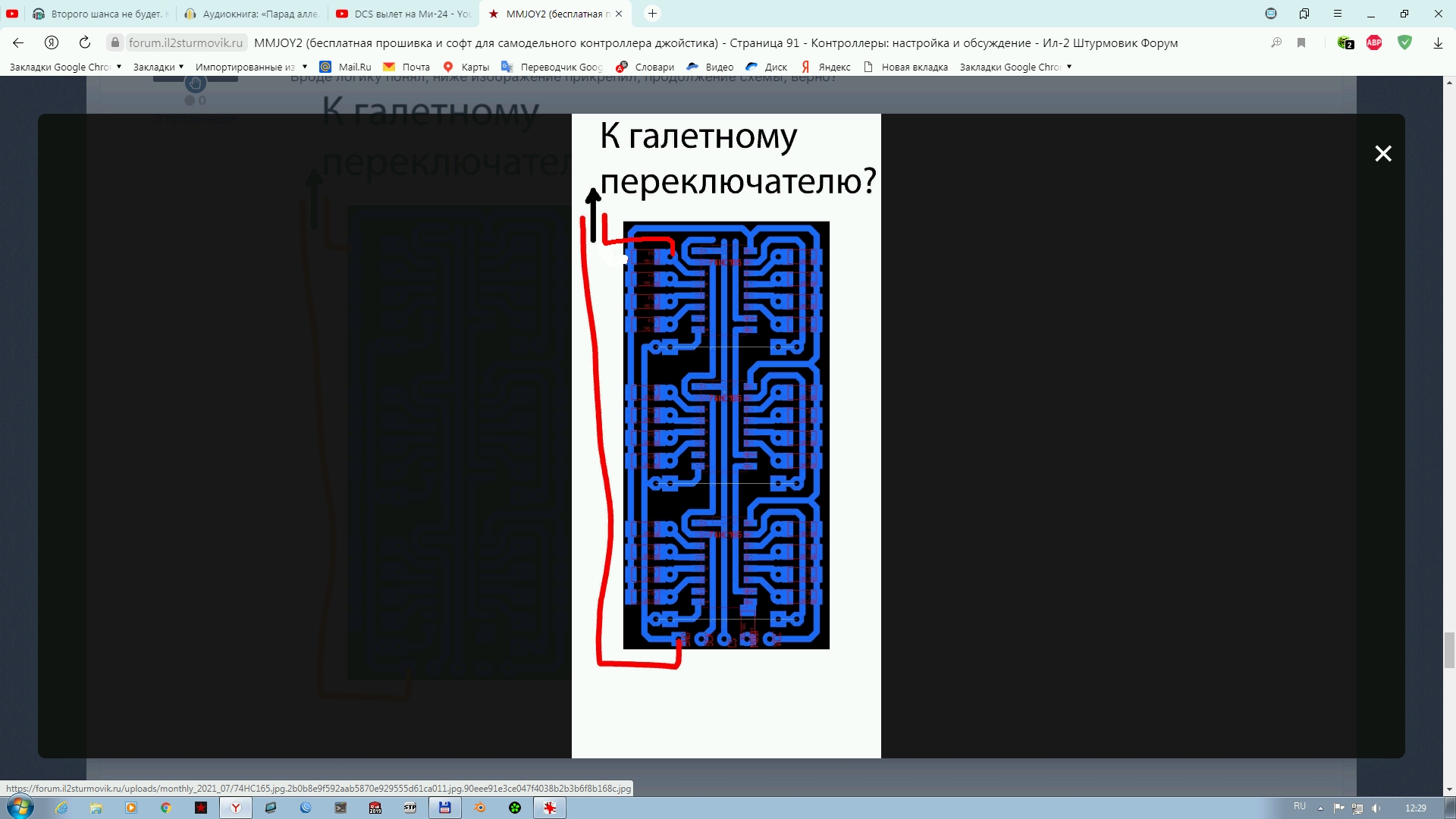

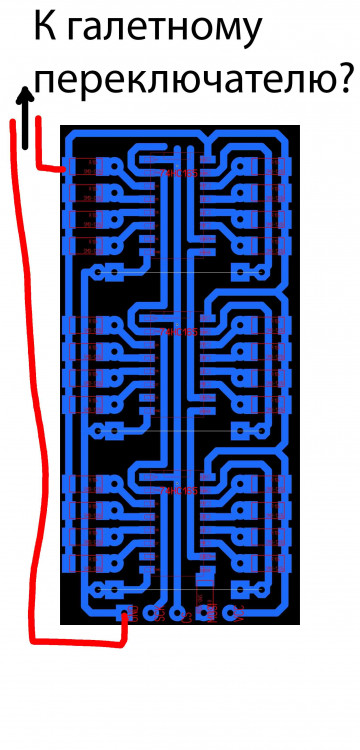

Прошу прощения. Ошибка! Подключать второй вывод кнопки надо в отверстие на плате с другой стороны резистора.

Изменено 7 июля 2021 пользователем =SOVA=Teiger

[Vumpel18]

6 часов назад, UnderTr сказал:

Подскажите как реализовать поворотный переключатель, как на приложенном фото, 12 и более позиционный. Это вообще реально реализовать на mmjoy? А также если это реально будут признателен за ссылку или модель переключателя.

Платы сдвиговых регистров должны решить Вашу проблему при одном условии - наличие места

внутри корпуса.

Для полного счастья необходим вид внутри корпуса.

Только тогда можно дать окончательный ответ относительно упоминаемого переключателя.

[Johnet]

46 минут назад, Vumpel18 сказал:

Платы сдвиговых регистров должны решить Вашу проблему при одном условии - наличие места

внутри корпуса.

 При отсутствии места ничто не спасет отца русской демократии.

[=SOVA=Teiger]

7 часов назад, UnderTr сказал:

Вроде логику понял, ниже изображение прикрепил, продолжение схемы, верно?

"При отсутствии места ничто не спасет отца русской демократии."

Ты только не обижайся. Тут собрались "ребята из простых, без цепочек золотых..." многие вообще без всякого электронного образования... просто у них мозги правильно работают и руки из нужного места растут... У нас и юмор такой же грубоватый и простецкий.



Изменено 7 июля 2021 пользователем =SOVA=Teiger

[Vumpel18]

3 часа назад, Johnet сказал:

 При отсутствии места ничто не спасет отца русской демократии.

Коллега, из любой ситуации есть выход.

[=SOVA=Teiger]

2 часа назад, Vumpel18 сказал:

Коллега, из любой ситуации есть выход.

Праально! В квартире-доме всегда найдется место для маленькой отдельно вынесенной "коробочки" размером 100х100 см в абсолютно "ненужном" и "пустом" уголке. Вот только одна глобальная проблема. Вторая половинка. И ей насрать на мои пожелания! Мои желания никак не вписываются в её понятия вплоть до применения сковородки-скалки от моих воплей глубокой ночью!

Изменено 7 июля 2021 пользователем =SOVA=Teiger

[UnderTr]

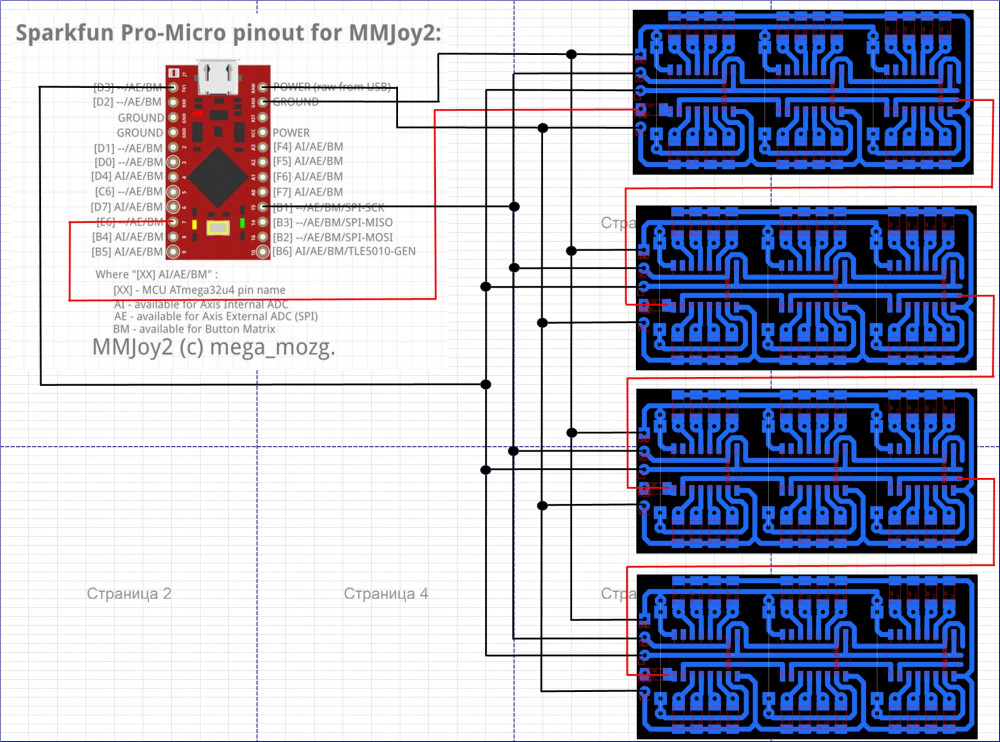

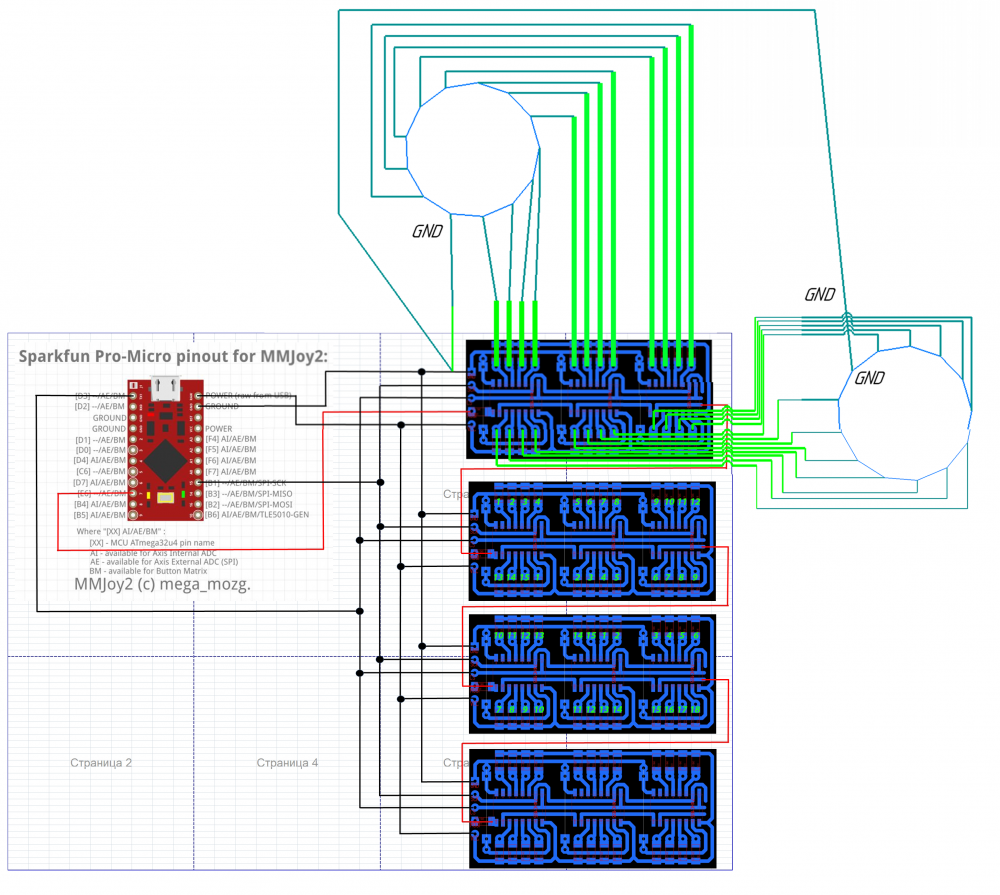

"Накидал" схемку прошу одним глазом посмотреть, два 12 позиционных галетника отрисовал, 2 15 позиционных указал просто цифрами, и нужно еще 29 кнопок, показал 18 цифрами. Вопрос 11 кнопок без использования сдвиговых можно дополнительно подключить или задействовать нижний сдвиговый?



С регистрами какие нужны понятно, что касается галетников такие подойдут:

15 позиционный 2 шт:

https://aliexpress.ru/item/1005002600990000.html?spm=a2g0o.productlist.0.0.70379e21YyrD4G&algo_pvid=d2bcef63-1698-4674-8df9-a7b0de1030db&algo_expid=d2bcef63-1698-4674-8df9-a7b0de1030db-17&btsid=0b8b035a16256237984126891ea41f&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&item_id=1005002600990000&sku_id=12000021344984488



12 позиционные переключатели 2 шт.:

https://aliexpress.ru/item/4001236637820.html?spm=a2g0o.productlist.0.0.5fae150eeNOJ1g&algo_pvid=470d7c3e-a21f-4c0e-bcc2-f14952f77bb5&algo_expid=470d7c3e-a21f-4c0e-bcc2-f14952f77bb5-0&btsid=0b8b034c16256990235757802e7386&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&item_id=4001236637820&sku_id=10000015407294725

[Johnet]

1 час назад, UnderTr сказал:

то касается галетников такие подойдут:

Первый - это не галетник, это HAT переключатель с энкодером. Второй вроде должен подойти.

Еще такой мааленький вещь скажу. Это не обязательно.

Скрытый текст

Слева от контактов куда вы присоединяете выводы переключателя есть контактик специально для земли нуля. Что бы вы в кучу все нули не скручивали а для каждой группы у вас был свой проводок для земли. Еще я бы после сборки сдвигового регистра и подключения его через ардуину к компьютеру отдельным проводком поочередно по одному позамыкал бы на землю  входы сдвиговых регистров и посмотрел бы какие номера кнопок срабатывают (Гуру сейчас по памяти скажут, конечно, но я всегда путаюсь и так проверяю где первая, а где последняя кнопки). И подключил бы галетники так, что бы физические кнопки в конфигураторе от одного галетника шли подряд. как сейчас у вас нарисовано, от первого галетника будут срабатывать 1, 2, 3, 4, 9, 10, 11, 12, 17, 18, 19, 20 кнопки. а от второго 5, 6, 7, 8, 13, 14, 15, 16, 17, 21, 22, 23, 24. Потом при конфигурации логических кнопок проще будет. Хотя это косметика.

А еще сдвиговые регистры можно подключать так:

Изменено 8 июля 2021 пользователем Johnet

[UnderTr]

22 минуты назад, Johnet сказал:

Первый - это не галетник, это HAT переключатель с энкодером. Второй вроде должен подойти.

Еще такой мааленький вещь скажу. Это не обязательно.

Понял, принял, похоже галетников на 15 не бывает в малых корпусах.

[Johnet]

26 минут назад, Johnet сказал:

контактик специально для нуля.

у меня на картинке это квадратные контактные площадки.

[deny97]

Друзья! я новичок есть вопрос, собрал, подключил с осями все норм (правда до педалей длинна проводов пол метра по этой оси (на ней холл 49...) возбуждение идет-отключил (буду отдельно на педали плату ставить еще одну) а собственно вопрос с кнопками - зажигаются красным в конфигураторе - срабатывают, в тестере - тишина и тундра внопки не видит не пойму в чем дело? кто знает?

[Vumpel18]

5 часов назад, deny97 сказал:

 вопрос с кнопками - зажигаются красным в конфигураторе - срабатывают, в тестере - тишина и тундра внопки не видит не пойму в чем дело? кто знает?

Программировать не пробовали в окне справа в закладке кнопки ?

[deny97]

Не понял кнопки программировать нужно? Я думал указываеш столбцы строки сдвиги если на сдвигах и все

Можно скрин? Чтобы понятнее стало

Я просто недавно это пробую родной контр кобры 3й версии накрылся сделать можно но не охото, охото чего то поинтереснее

Вот пытаюсь вникнуть

[Vumpel18]

20 минут назад, deny97 сказал:

Не понял кнопки программировать нужно? Я думал указываеш столбцы строки сдвиги если на сдвигах и все

Можно скрин? Чтобы понятнее стало

Я просто недавно это пробую родной контр кобры 3й версии накрылся сделать можно но не охото, охото чего то поинтереснее

Вот пытаюсь вникнуть

Скрытый текст



[MYCYJIbMAHUH]

49 минут назад, deny97 сказал:

Не понял кнопки программировать нужно? Я думал указываеш столбцы строки сдвиги если на сдвигах и все

Можно скрин? Чтобы понятнее стало

Я просто недавно это пробую родной контр кобры 3й версии накрылся сделать можно но не охото, охото чего то поинтереснее

Вот пытаюсь вникнуть



[deny97]

ОГРОМНЕЙШЕЕ СПАСИБО!

вот значит как!

[Paskuda]

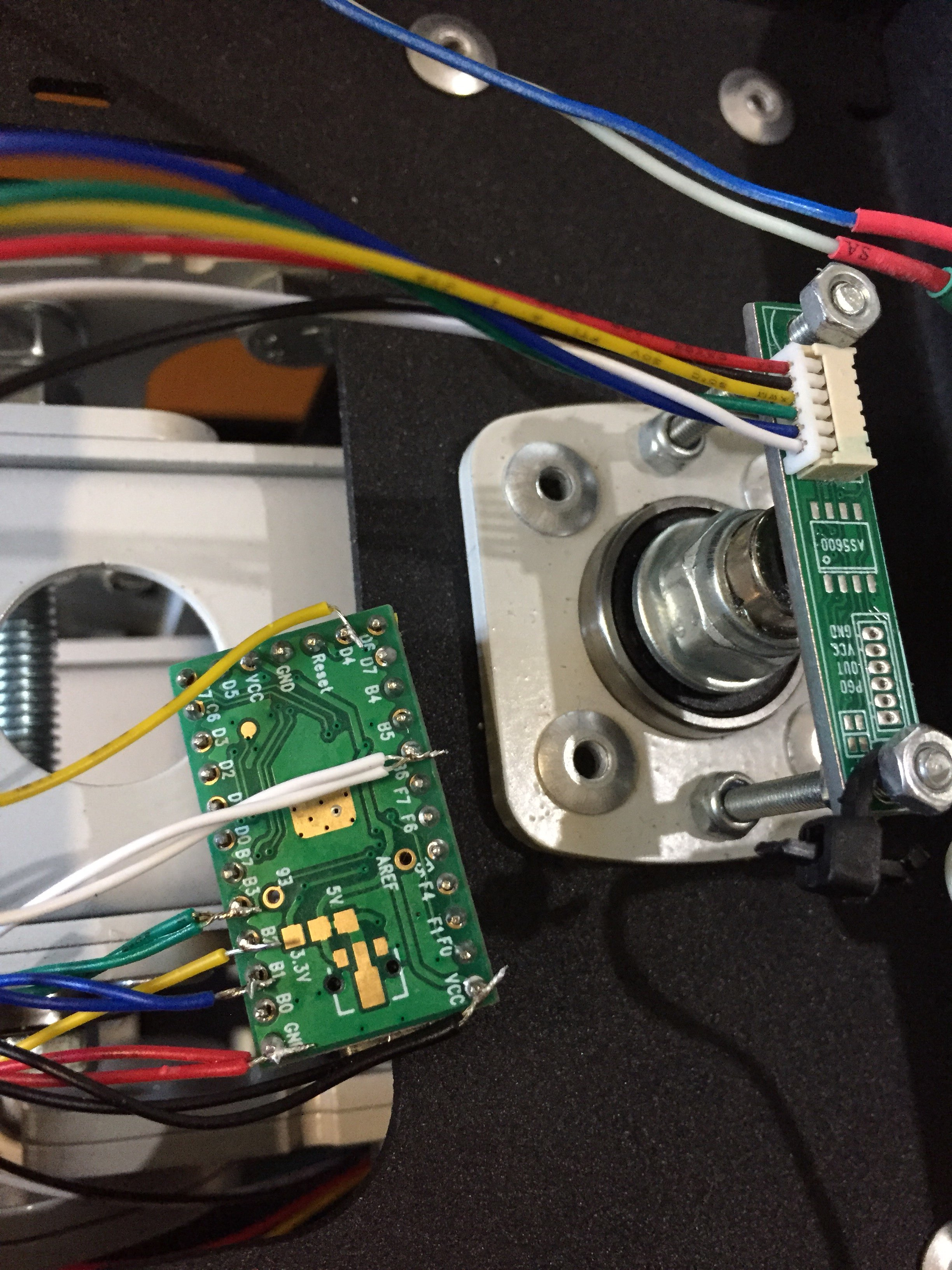

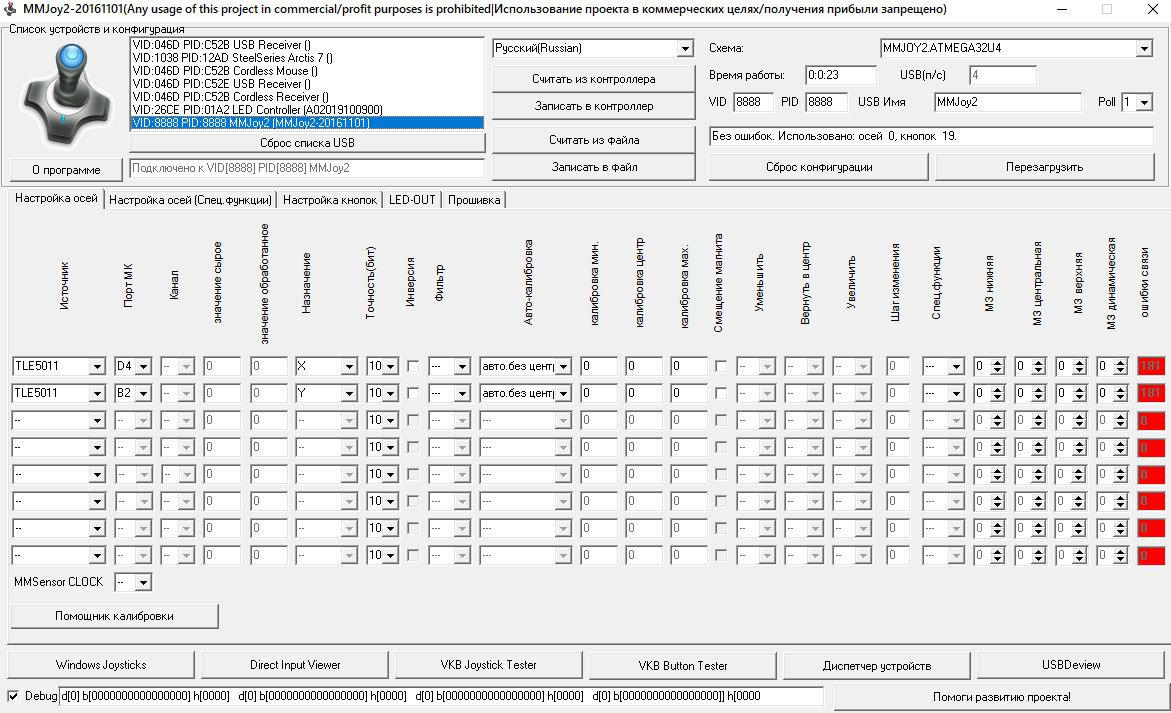

Подключил две ТЛЭшки к тинзи, а в конфигураторе всё по нулям.
ЧЯДНТ?



Скрытый текст





Скрытый текст



Изменено 13 июля 2021 пользователем Paskuda

[Krysnic]

16 минут назад, Paskuda сказал:

Подключил две ТЛЭшки к тинзи, а в конфигураторе всё по нулям.
ЧЯДНТ?



Попробовать отпаять провод от В2 и подключить к другому контакту, например D1

[Paskuda]

22 минуты назад, Krysnic сказал:

Попробовать отпаять провод от В2 и подключить к другому контакту, например D1

Безрезультатно

[MYCYJIbMAHUH]

23 минуты назад, Paskuda сказал:

Безрезультатно

Синий припаять на место зелёного ,зелёный естесно на место синего.
