Подключение к контроллеру Нджой 32 ручки от Thrustmaster cougar

Recommended Posts

Здравствуйте. По схеме данной мне Ильёй я подключил ручку от кугуара к контроллеру с 2 кобры. И вот встал вопрос в настройке всего этого добра. Прошу подсказать что нужно дальше делать.

Илье я уже написал, но из - за неумения пользоваться хостингами картинок не смог отправить нужные скрины. Решил тут всё выложить. Может у кого вопросы будут так тут посмотрят потом :)





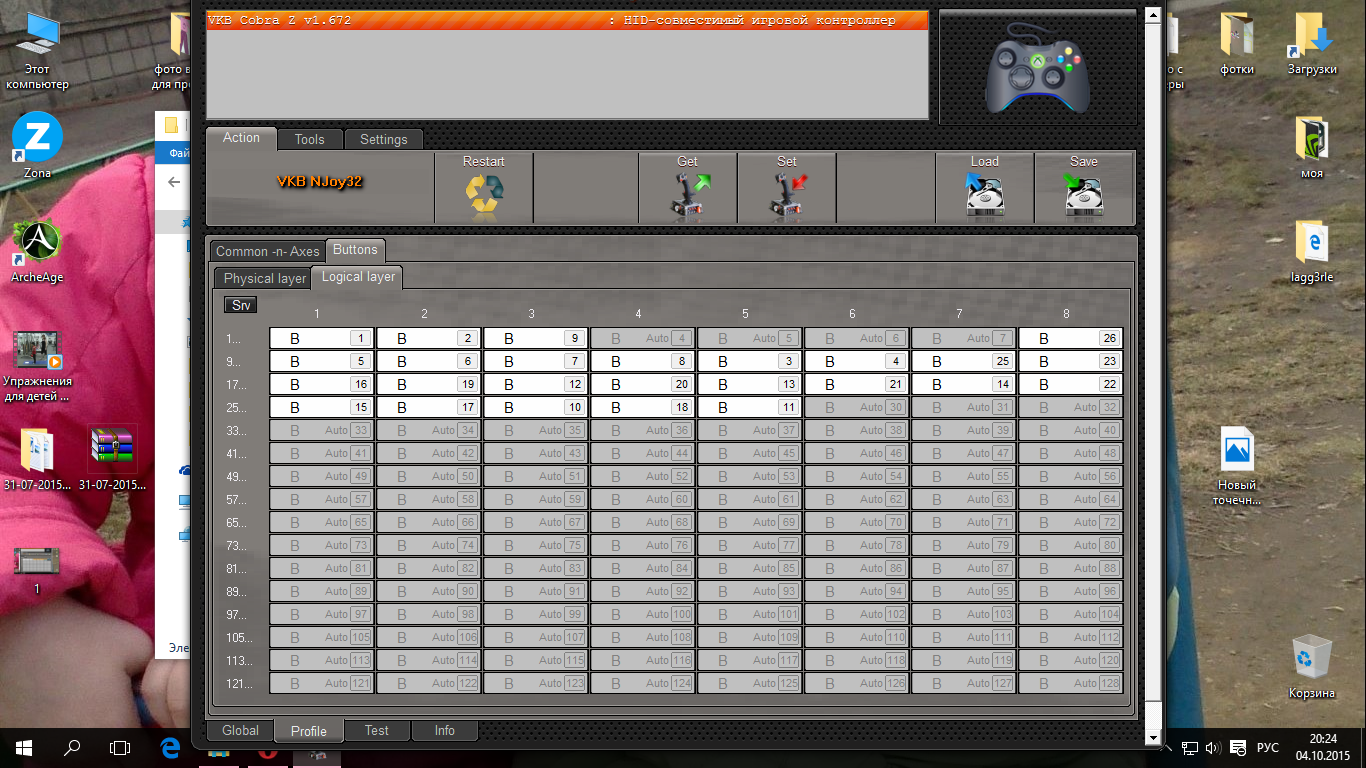

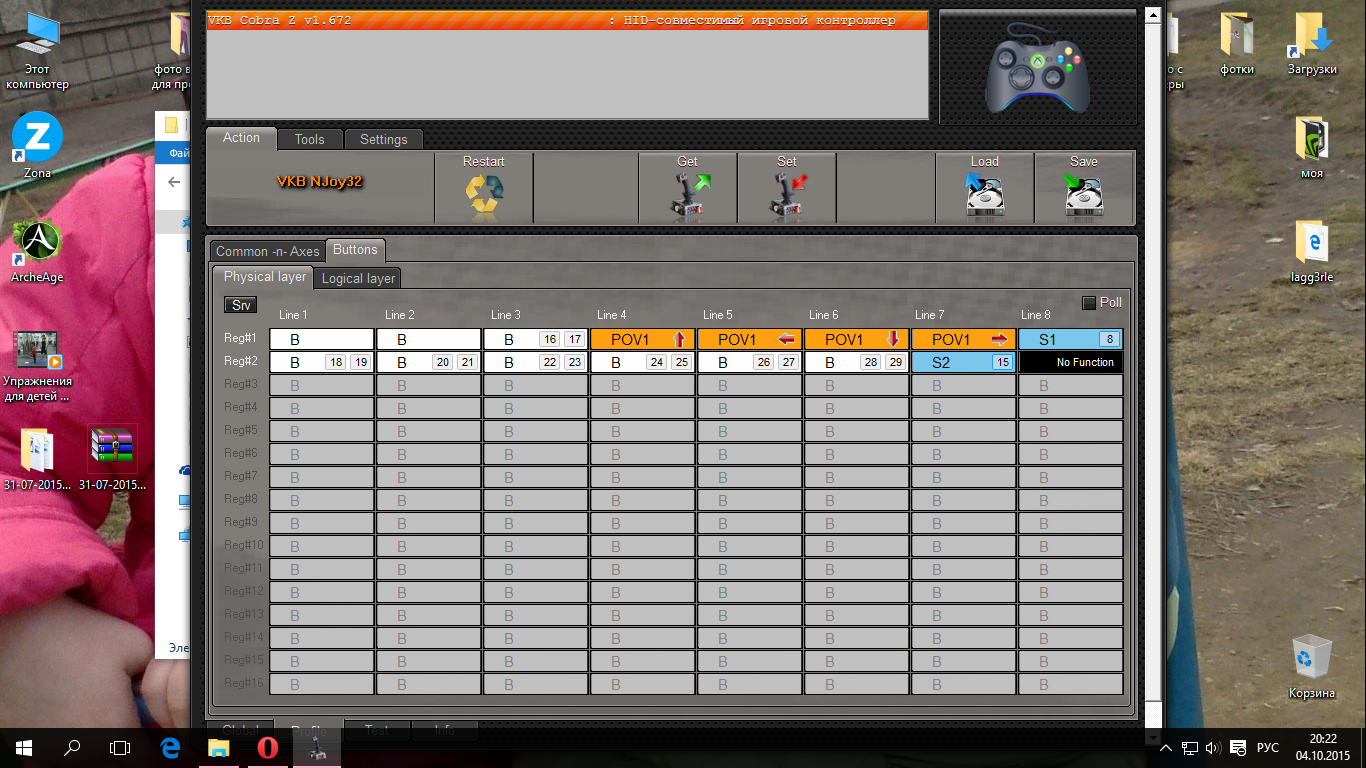

Edited by Shkval

Share this post


Link to post
Share on other sites

Здравствуйте. По схеме данной мне Ильёй я подключил ручку от кугуара к контроллеру с 2 кобры. И вот встал вопрос в настройке всего этого добра. Прошу подсказать что нужно дальше делать.

Илье я уже написал, но из - за неумения пользоваться хостингами картинок не смог отправить нужные скрины. Решил тут всё выложить. Может у кого вопросы будут так тут посмотрят потом :)

Вот в этом документе http://ftp.vkb-sim.pro/Documentations/Mamba.pdf есть раздел, посвященный этому вопросу.

3.5. Настройка контроллера

  • Upvote 1

Share this post


Link to post
Share on other sites

Перевел в 4 регистр. Кнопки на ручке не функционируют ни одна. Не могу ничего понять как оживить ручку. Вопрос в том должно ли быть так - ниодной кнопки не реагирует нигде?


И стоило ли на 2 кобровском контроллере переводить регистр

Share this post


Link to post
Share on other sites

В ручке кугара 3 регистра.



Проверка физического ввода (независимо от маппинга):




По конфигурации - если кнопка серая, то она не включена в конфигурацию. Касается и логического уровня - то есть если кнопки белые (цветные)- то с конфигурацией все в порядке. Можно еще сгенерировать отчет по конфигурации кнопок - там будут указаны возможные конфликты.



В данном случае скорее всего стоит проверить подключение ( схему, разъемы, провода)

Edited by Alex_Oz
  • Upvote 1

Share this post


Link to post
Share on other sites

3.5. Настройка контроллера

1. Подключите джойстик к свободному порту USB.

2. Запустите конфигуратор контроллера.

3. Раскройте вкладку Parameters.

4. Введите в поле #Reg значение, равное  4 — Black Mamba

И самое важное:

5. Чтобы изменения вступили в силу, нажмите кнопку Set.

А дальше, по руководству - ССЫЛКА Victor_US.

В главной закладке поставьте 128 кнопок, потом Set.

Кнопочки нужно самому забить и естественно проверить их работу.

Потом опять нажмите кнопку Set.

Есть путь для ленивых:

Ищем готовый профиль: архив BM-FM_v1_58_6 - смотреть при распаковке, там есть профиль под ручку Кабана и Когуара.

И вот что должно быть: конфигурация органов управления номера линий органов управления джойстика Fat Mamba c ручкой от Hotas Warthog показаны на рис. 3.8. по ссылке Victor_US.

Обратите внимание, что линия 32 соответствует первому курку, 25 — второму.

Для ручки Hotas Cougar кнопка нажатия хатки на приливе (31) отсутствует.

Полный список соответствия органов управления номерам линий контроллера приведен в табл. 3.1. указанного быстрого старта от 11.02.2014 версия 2.2.

Share this post


Link to post
Share on other sites

Добавлю



Из конфига для Блэк Мамбы под ручку Кугара надо "выкусить" первый регистр - в контроллере M5 2-й версии его нет, в базе мамбы на нем энкодер с кнопкой.

Соотвественно нумерация линий ручки изменится  на -8 .



Но для начала надо добиться ввода данных. Потом уже можно творить.

Edited by Alex_Oz
  • Upvote 1

Share this post


Link to post
Share on other sites

Контакты я перепроверил. Была ошибка. В настоящее время в конфигураторе нет зажатых кнопок. Но при попытках нажатия кнопок ничего не происходит.

Продублируйте распиновку ещё раз. Для подключения к разъему стик.

Share this post


Link to post
Share on other sites

Уточните, к какому разъему подключаете - на плате контроллера или который на шлейфе (в ручке) ?

Оригинальный шлейф  переворачивает номера проводов в разъёме.

Share this post


Link to post
Share on other sites

Ручка штатная без переделок. Нужно подключить её к контроллеру через розетку в корпусе.


тоесть надо наоборот провода переставить?

Share this post


Link to post
Share on other sites

Всё понял. Распиновка данная Ильёй уже всё учитывала:)



Разъем Stick на контроллере - цвет провода на коннекторе в ручке кабана\кота
1 - не используется
2 - Оранжевый
3 - Желтый
4 - Красный
5 - Коричневый
6 - Зеленый

я воспринял что это на ручке конкретно. А на деле оказалось что это на разъёме который в корпусе:). кнопки ожили в общем

Второй можно ли сменить название устройства - с кобры Z на иное?

Share this post


Link to post
Share on other sites

..
можно ли сменить название устройства - с кобры Z на иное?







Это нет. Названия проектов прибиты гвоздями к прошивкам, прошивки к железкам, другие прошивки на Z-ку не встанут.

Переименуйте в реестре в крайнем случае.

  • Upvote 1

Share this post


Link to post
Share on other sites

Здравствуйте, у меня тут прошлогодний вопрос всплыл, вроде  подходит к теме ветки.

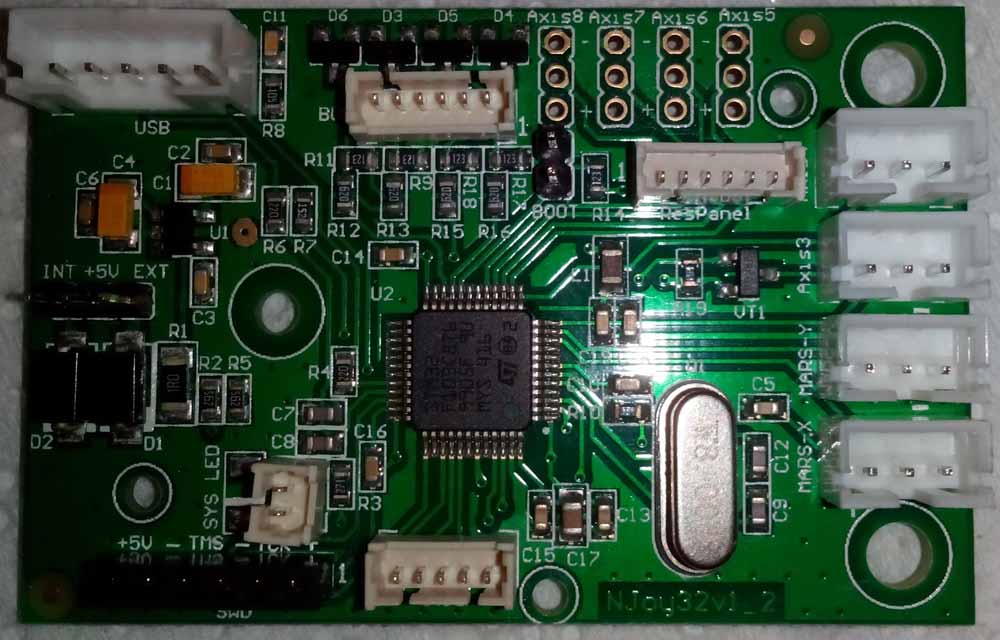

Купил Njoy32Pro v1_2 для замены электроники РУС Кугара.

Вот такой:




Задача была - подключить ручку Кугара к плате Njoy32, цепочку плат расширения кнопок вывести из корпуса РУС в отдельное устройство.

Я думал что можно провода от ручки подключить к разъему "stick" на контроллере (там как раз 5 контактов) а платы расширения кнопок вывести с какого то другого места, но

как потом понял - цепочка плат расширения кнопок началом в этот stick и втыкается, а провода из ручки кошака - ко входу In крайней в цепочке плате расширения. (ну или провода от ручки прямо в разъем stick, но тогда придется обойтись без плат расширения кнопок)

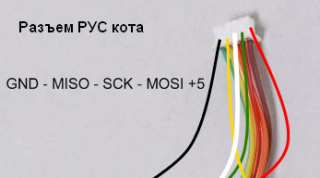

Вот фото проводов из ручки - post-53-0-93205200-1446036967_thumb.jpg

В каком порядке их подключать к разъему в плате расширения?

Картинки выше в теме мне не понятны, да и там 6 контактов в разъеме вместо пяти.

Если можно, вот как на картинке расположен разъем  - post-53-0-82327100-1446040915_thumb.jpg

так слева на право по цветам )



Еще Илья написал что подключить ручку кошака можно другим способом - с использованием портов шины Bus

Можно этот момент тоже пояснить?



Год некогда было этим вопросом заняться, тогда вроде начал что то понимать - а сейчас опять все так туго..

Share this post


Link to post
Share on other sites

Смотри тут, явно твой вариант, даже Bus можешь использовать. ;) По цветам догадаешься сам, я так думаю...

p.s. да разъем BUS однорядный у тебя, поэтому лучше дождаться ответа разработчиков (sorry, не сразу заметил)

Edited by -DED-Ron
  • Upvote 1

Share this post


Link to post
Share on other sites

У меня получилось так, если в In:

1.- желт.(Miso)

2.- кор.(+)

3.- оранж.(Sck)

4. - красн. (Mosi)

5. -зелён. (Gnd)

  • Upvote 1

Share this post


Link to post
Share on other sites

Обратите внимание вот http://forum.vkb-sim.pro/viewtopic.php?f=6&t=1552&start=15

Один из постов Ильи: ..." Можно и через разъем BUS. Но тогда будет другая конфигурация контроллера, при заливке дефолтных профилей все время настройки придется править. "...

Share this post


Link to post
Share on other sites

У меня получилось так, если в In:

1.- желт.(Miso)

2.- кор.(+)

3.- оранж.(Sck)

4. - красн. (Mosi)

5. -зелён. (Gnd)

Спасибо! Подпаялся в этом порядке и сразу все кнопки заработали. И через платы расширения и напрямую к stick-разъему. Вернее сначала через плату не все кнопки работали, но перечитал эту ветку и понял что RegN надо считать - по 2 на каждую плату+3 на ручку Кугара.

Пока кнопки через BUS я наверное не готов, буду обдумывать варианты размещения Нджой во внешней панели со всеми кнопками/осями, а на кугар RJ45 с остатками осей и плат расширения завести.

Но 8 проводов только на 3 оси плюс кнопки хватит.

Share this post


Link to post
Share on other sites

Дабы не плодить темы, где можно найти инструкцию как подключить ручку Вартога к Njoy?

Share this post


Link to post
Share on other sites

А что конкретно интересует? Со штатным переходником? Здесь http://ftp.vkb-sim.pro/Documentations/Mamba.pdf

Нет, не с штатным. Какие провода шлейфа РУС Кабана на какие контакты разъема Stick Njoy подсоединить (распиновка). Или они в этом плане с Кугаром идентичны и можно использовать ранее приведенную схему в этом топике для Кугара? Заранее спасибо.

Edited by BoNzo

Share this post


Link to post
Share on other sites

Должно быть одинаковое с ручкой кабана. В штатных джойстиках эти ручки взаимозаменяемые.

Share this post


Link to post
Share on other sites

njoy32 подключил ручку коугара. Как сделать 4 регистра? Где поставить reg4?

Земляне, помогите кто может.:-)

Share this post


Link to post
Share on other sites

njoy32 подключил ручку коугара. Как сделать 4 регистра? Где поставить reg4?

Земляне, помогите кто может.:-)

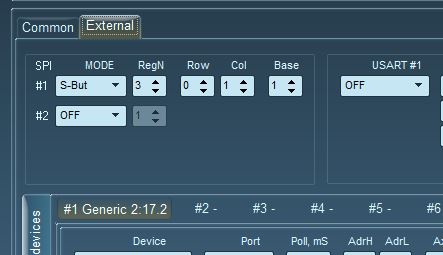

В конфигураторе вкладка External, в поле RegN ставим 4.


У меня там "3" стоит...

Share this post


Link to post
Share on other sites

Это какая версия?

У меня еще часто, то есть буквально все время при записи или внесении изменений, да же при запуске конфигуратор "крашится".

Share this post


Link to post
Share on other sites

Конфигуратор 77.66, прошивка 1.80B


В ручке кота 3 регистра, в кобровской 2 - на всякий случай.

Share this post


Link to post
Share on other sites

А можно полный скрин окна конфигуратора с этим пунктом. Железо на работе, ковырять буду завтра.

Share this post


Link to post
Share on other sites

Ткните носом на прошивку и конфигуратор для Cobra Z Pro.

Share this post


Link to post
Share on other sites

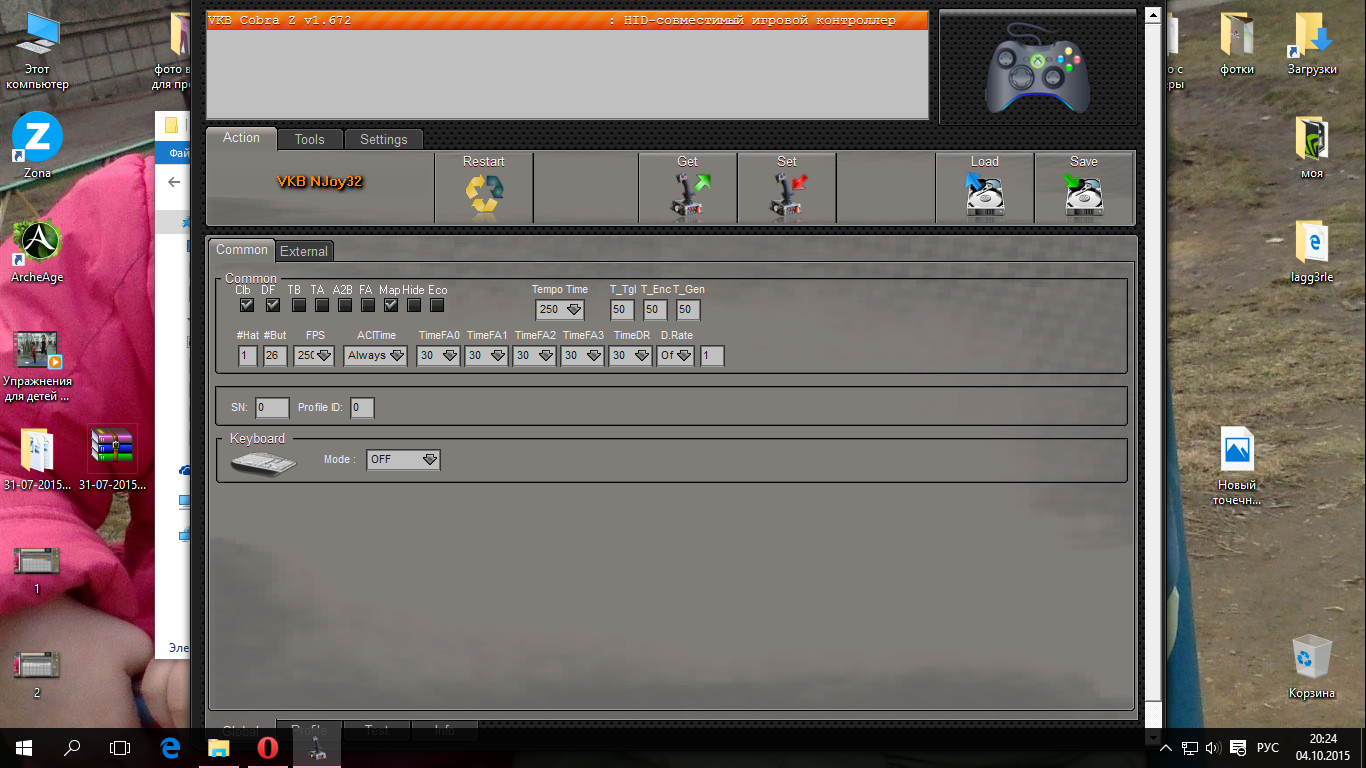

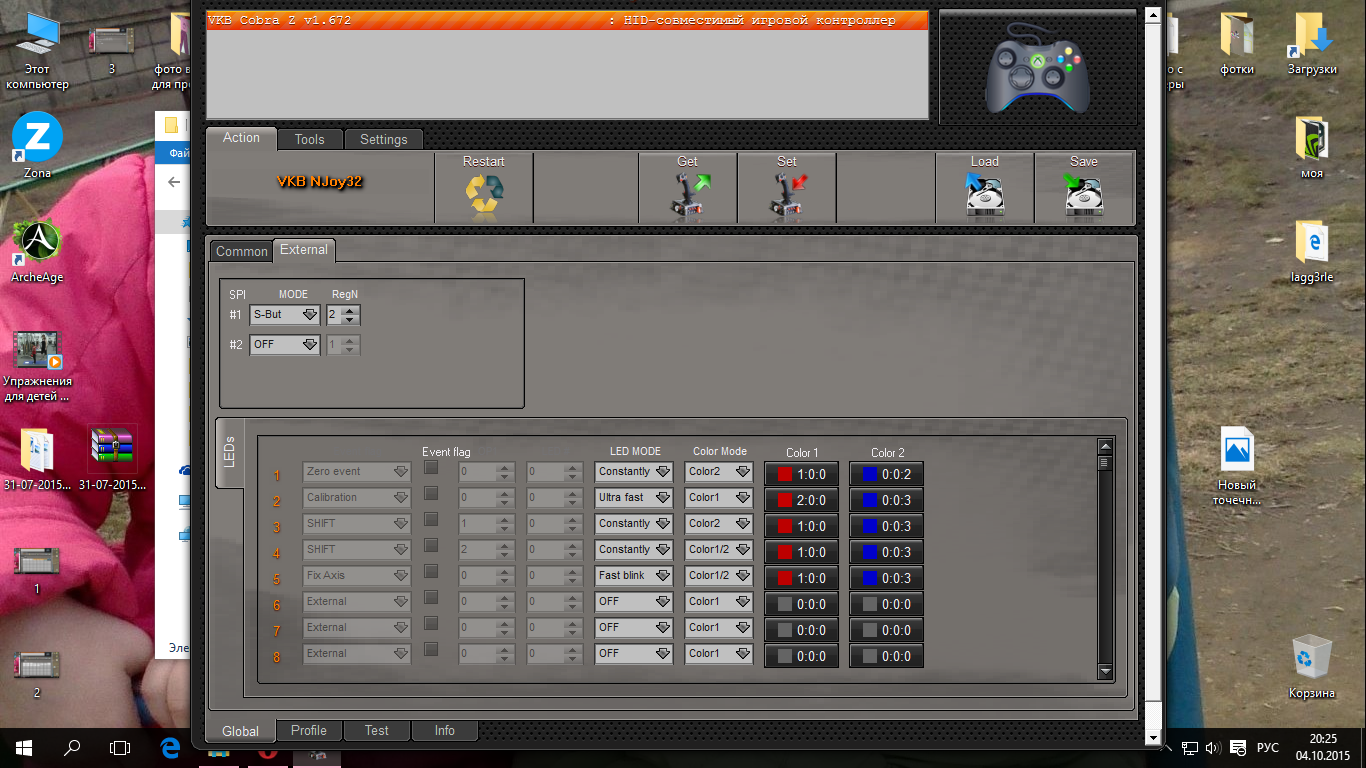

А можно полный скрин окна конфигуратора с этим пунктом. Железо на работе, ковырять буду завтра.

Ага:


Share this post


Link to post
Share on other sites

Спасибо.

Ручка работает.

Теперь пошли другие вопросы.)

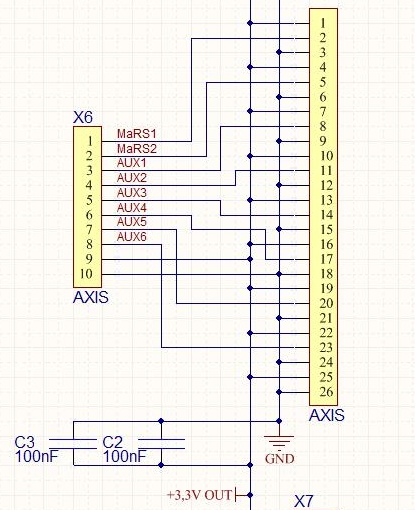

Разъем Axis.

1. На все контакты можно сажать марсы и резисторы?

2. Что за разъем рядом с разъемом BOOT?

    Это разъем твиста? Он же первый контакт разъема TO STICK и какой номер в разъеме AXIS?

3. Как подключить РУД от Cougara? То есть матрицу кнопок.

И если можно, то как потом подключать платы на сдвиговых регистрах. Останется эта возможность?

4. Распиновка разъема AUX

5. Распиновка разъема BUS
контакты:

1,2,7,10.

Приоритетен вопрос 3.

Share this post


Link to post
Share on other sites

1. Да, можно в любом сочетании - не забываем там где MaRS - подключать нагрузку (замыкаем пин)

2.Это 4-я ось, тратл  (ось AUX2)

3.








В конфигурации активируем матрицу.

на подключение дополнительных сдвиговых регистров никак не влияет. Их можно подключать и к разъему SPI/ToStick (если к ToStick не подключена ручка) или к BUS

см KingCobra_inputs.pdf



4.










5. BUS:

1-2 Tx1,Rx1

7 - Gnd

9-10 Tx3, Rx3

Edited by Alex_Oz

Share this post


Link to post
Share on other sites

ок. Спасибо.

Только платы расширения у меня нет.

Я имел ввиду этот контроллер. Из Кобры 2й версии.






Share this post


Link to post
Share on other sites

Транслируем с 2х этажного на этот. Для Alex  по Bus - 8 Gnd, а не 7. Не так ли?


Share this post


Link to post
Share on other sites

Имеем две линии to stick и bus позволяющие подключать различное оборудование.

Если в to stic подключить к примеру сначала плату регистров к примеру на 3 регистра, а затем ручку cougara и указать что 6 регистров на spi1 будет работать?

Share this post


Link to post
Share on other sites

ок. Спасибо.

Только платы расширения у меня нет.

Я имел ввиду этот контроллер. Из Кобры 2й версии.

Разъем Axis тогда 10-ти пиновый на схеме. AUX - одинаково (используется для линий опроса матрицы)



Транслируем с 2х этажного на этот. Для Alex  по Bus - 8 Gnd, а не 7. Не так ли?

Упс, верно, обсчитался.



Имеем две линии to stick и bus позволяющие подключать различное оборудование.

Если в to stic подключить к примеру сначала плату регистров к примеру на 3 регистра, а затем ручку cougara и указать что 6 регистров на spi1 будет работать?

Будет. Более того, для подключения РУД Кугара это сделать необходимо (поставить как минимум один регистр на порт SPI1/ToStick - матрица работает именно с ним).

Edited by Alex_Oz

Share this post


Link to post
Share on other sites

Подскажите. Прикупил тут еще одну Кобру для экспериментов.

Соответственно планирую прошить в Про версию.

Как я понимаю Про версии 2 одновременно подключать нельзя. Получится конфликт по Виду-Пиду).

А если по очереди и на каждом контроллере разная конфигурация кнопок-осей Вин7 с ума не сойдет?

От подобных манипуляций с MMJoy2 WIN7 сильно поплохело. А с Pro как, или я уже отвелил сам себе?

То есть чистить реестр перед каждым переподключением?

Разъем BUS является "расширенной" версией разъема to Stik и по сути, в части подключения сдвиговых регистров, оба являются как бы 2мя линиями подключений.

16 регистров на 2 линии. В любых вариациях с условием того что ручка является конечной в цепочке и занимает 3 регистра.

И если я правильно понял "линия" может быть или в режиме регистра или в режиме матрицы.

Share this post


Link to post
Share on other sites

Как я понимаю Про версии 2 одновременно подключать нельзя. Получится конфликт по Виду-Пиду).



Можно. Pid/vid будут разные.

Share this post


Link to post
Share on other sites

Если речь о двух Cobra Z - то VID/PID будут одинаковы. PRO или нет - в данном контексте значения не имеет, приложения могут путать контроллеры. В таком случае  при разлочке до PRO укажите необходимость конвертировать в King Cobra ( минус в таком случае - если планируется использовать твист - провод придется проложить экранированный.)

Share this post


Link to post
Share on other sites

А конфигурации я могу потом спокойно переписывать в друг друга?

Твист не планирую, но почему нужен экран?

И пардон, не в тему, у меня богатая фантазия, но Ваш аватар, при беглом взгляде похож на судью в мантии и парике.)

Share this post


Link to post
Share on other sites
