uiv

Ручка KG12 от ВКБ

Recommended Posts

Комиссар, поздравляю с покупкой! :)

Share this post


Link to post
Share on other sites

Комиссар, поздравляю с покупкой! :)

Рано поздравлять ))) все это добро которое я сделал за почти уже месяц - установка под РУС на кресле между ног, установка под РУД и Saitek Throttle,все это ждет удлинялки РУСа.

Месяц без полетов, уже ломка )))

Share this post


Link to post
Share on other sites

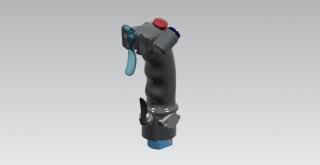

Доработали профиль ручки - сделали более "ухватистым"

Доработали корпус приставной кнопки

Закончили дизайн колпачков кнопок.

Закончили компоновку модуля нижней кнопки. Нижний курок подпружинен и откидывается вперед.



Осталась насечка на нижний курок и модуль колесного тормоза.

  • Upvote 7

Share this post


Link to post
Share on other sites

Выглядит отлично!

В производство пойдет только когда модуль колесного тормоза будет допилен или раньше?

Share this post


Link to post
Share on other sites

Кнопка стрельбы одинарная будет, без двойного хода как на х52?

Share this post


Link to post
Share on other sites

Вроде одинарного, аки на оригинале.

Share this post


Link to post
Share on other sites

Вроде одинарного, аки на оригинале.

То есть "залповый огонь"-то бишь "из всего что есть", не будет доступен ?

Edited by Kommissar

Share this post


Link to post
Share on other sites

Если одинарного - нет. Забиндим по-покрышкински, залп всех орудий на Большую Красную Кнопку!!



На самом деле, я могу сейчас ошибаться, подождем, что Илья ответит..

Share this post


Link to post
Share on other sites

То есть "залповый огонь"-то бишь "из всего что есть", не будет доступен ?

Почему, у нас есть кнопка стрельба из пулеметов и пушки.

Share this post


Link to post
Share on other sites

Почему, у нас есть кнопка стрельба из пулеметов и пушки.



 Так я потому и спросил. Если все это на одном курке, то есть одно нажатие и дополнительное, то тогда все хорошо.



А если курок работает как одна кнопка, пусть даже так и было исторично, как то это не очень хорошо.

Помимо историчности хотелось бы чтобы ручка была удобной для игр, а не просто красивой копией.



Залповый огонь на джойстике, на одном курке, в любой игре авиатематики необходим как воздух.

Share this post


Link to post
Share on other sites

Залповый огонь на джойстике, на одном курке, в любой игре авиатематики необходим как воздух.

В чем сложность сделать в профиле настроек самой игры?

Share this post


Link to post
Share on other sites

В чем сложность сделать в профиле настроек самой игры?

Нет сложности, но это накладно.

Обычно я пулеметами выцеливаю цель, а пушками уже добиваю, когда уже неверняка.

Share this post


Link to post
Share on other sites

Нет сложности, но это накладно.

Обычно я пулеметами выцеливаю цель, а пушками уже добиваю, когда уже неверняка.

Сравнительно недавно по просьбе товарищей появилась функция Tempo. Суть ее в том, что при кратковременном нажатии срабатывает одна кнопка, при длительном - другая. Длительность пареключения настраивается. На одной - пулеметы ,на другой - все, что есть))) Ну или как понравится.

  • Upvote 1

Share this post


Link to post
Share on other sites

 Так я потому и спросил. Если все это на одном курке, то есть одно нажатие и дополнительное, то тогда все хорошо.



А если курок работает как одна кнопка, пусть даже так и было исторично, как то это не очень хорошо.

Помимо историчности хотелось бы чтобы ручка была удобной для игр, а не просто красивой копией.



Залповый огонь на джойстике, на одном курке, в любой игре авиатематики необходим как воздух.

"Крутые пацаны" :biggrin:  стреляют из пушек и пулеметов раздельно. Расходуют боезапас экономно.

Если игрушка не "аэроквака" конечно.

  • Upvote 2

Share this post


Link to post
Share on other sites

Сравнительно недавно по просьбе товарищей появилась функция Tempo. Суть ее в том, что при кратковременном нажатии срабатывает одна кнопка, при длительном - другая. Длительность пареключения настраивается. На одной - пулеметы ,на другой - все, что есть))) Ну или как понравится.

Я уже говорил, что Викторус - читер?

Share this post


Link to post
Share on other sites

"Крутые пацаны" :biggrin:  стреляют из пушек и пулеметов раздельно. Расходуют боезапас экономно.

Если игрушка не "аэроквака" конечно.

Так именно это я и мел ввиду. Как это делать когда нет двух кнопок на одном курке ?Так называемого залпового огня.

Нажимать на разные кнопки одновременно, если вдруг потребовалось ?



У меня сейчас на кабане 2 мода.

1:Пулеметы, затем пулеметы+пушки при зажатии курка до конца.

2:Пушки,затем пушки+пулеметы при зажатии курка до конца.



Кнопка переключания мода находится на РУД, очень удобно.

Как играть теперь иначе я не представляю,слишком уж привык.

Огнем "из всего что есть" пользуюсь крайне редко.



Будет ли такой курок в ручке KG12 ?

Edited by Kommissar

Share this post


Link to post
Share on other sites

скажите по какой схеме будут подключаться кнопки?Как матрица или как сдвиговые регистры(как на Кобре м5)?

Share this post


Link to post
Share on other sites

Так именно это я и мел ввиду. Как это делать когда нет двух кнопок на одном курке ?Так называемого залпового огня.

Нажимать на разные кнопки одновременно, если вдруг потребовалось ?



У меня сейчас на кабане 2 мода.

1:Пулеметы, затем пулеметы+пушки при зажатии курка до конца.

2:Пушки,затем пушки+пулеметы при зажатии курка до конца.



Кнопка переключания мода находится на РУД, очень удобно.

Как играть теперь иначе я не представляю,слишком уж привык.

Огнем "из всего что есть" пользуюсь крайне редко.



Будет ли такой курок в ручке KG12 ?

Нет, не будет.

Там нет места для двухкнопочного курка.

скажите по какой схеме будут подключаться кнопки?Как матрица или как сдвиговые регистры(как на Кобре м5)?

Матрица.

  • Upvote 1

Share this post


Link to post
Share on other sites

Каков прогресс? Когда примерно ожидается релиз? У меня уже кошелек чешется.

Edited by Harle

Share this post


Link to post
Share on other sites

Рифление ручки заканчиваем.


После этого делаем финальный мокап - и открываем прессформы.

  • Upvote 3

Share this post


Link to post
Share on other sites

Кстати поддерживаю пожелание Комиссара на счет гашетки с дабл-экшоном.

Share this post


Link to post
Share on other sites


Кто найдет место для надежного двухпозиционного курка в голове ручки КГ12, тот ее получит в подарок  ;)

Share this post


Link to post
Share on other sites

А работы над тормозом уже закончены?

Share this post


Link to post
Share on other sites

под указательный палец, с левой стороныpost-14385-0-76964300-1431763145_thumb.jpg

Edited by KakTyc

Share this post


Link to post
Share on other sites

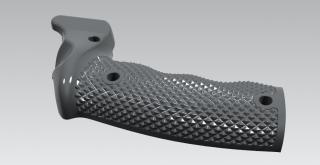

Рифление ручки заканчиваем.

attachicon.gif^C3B47C384A8004FD364CC7BD6717B95A2361E1D566578A84AE^pimgpsh_fullsize_distr.jpg

Не слишком высокий и острый "ёжик" получается?.. :huh:

На оригиналах вроде как не такое высокое рифление, КМК, конечно. А то как бы не пришлось после покупки обрабатывать напильником :biggrin:;)

Share this post


Link to post
Share on other sites

Не слишком высокий и острый "ёжик" получается?.. :huh:

На оригиналах вроде как не такое высокое рифление, КМК, конечно. А то как бы не пришлось после покупки обрабатывать напильником :biggrin:;)

На оригинале как раз таки именно такое рифление. Рука летчика в перчатке, поэтому рифление там "зубастое"

Но мы конечно "ежика" делать не будем.

А работы над тормозом уже закончены?

Нет.

под указательный палец, с левой стороныattachicon.gif11.jpg

1) Это отверстие вывода провода от внешней хатки.

2) Оригинальный дизайн и эргономику КГ12 мы уродовать не будем, "натыкивая кнопки".

3) Очень плохое решение в плане эргономики. Неудобно переносить палец на курок. И этомо место доступно только когда курок откинут вперед.

Share this post


Link to post
Share on other sites

А бывают кнопки такого класса двухнажимные? Вся суть этой большой кнопки в её уникальной надежности, и лепить что-то компактное, на основе обычного микрика рядом не вариант.

Share this post


Link to post
Share on other sites

А бывают кнопки такого класса двухнажимные? Вся суть этой большой кнопки в её уникальной надежности, и лепить что-то компактное, на основе обычного микрика рядом не вариант.

нет там никакой уникальной надежности, обычная кнопка Omron. Такие же стоят в Cougar. Добавили предохранительную шайбу, чтобы кнопку не раздавить в пылу боя, вот и вся уникальность. Пожизненная гарантия на продукцию ВКБ обязывает подстраховываться. У меня такие предохранительные пластины на всех кнопках в мышке стоят (тоже кнопки OMRON), поэтому производитель дает гарантию на 10кк нажатий.

Share this post


Link to post
Share on other sites

Обычная стальная кнопка на линейном подшипнике? ;) В мышке стоят у вас?

Share this post


Link to post
Share on other sites

нет там никакой уникальной надежности, обычная кнопка Omron. Такие же стоят в Cougar. Добавили предохранительную шайбу, чтобы кнопку не раздавить в пылу боя, вот и вся уникальность. Пожизненная гарантия на продукцию ВКБ обязывает подстраховываться. У меня такие предохранительные пластины на всех кнопках в мышке стоят (тоже кнопки OMRON), поэтому производитель дает гарантию на 10кк нажатий.

Ошибаешься по незнанию ты  :lol:

Share this post


Link to post
Share on other sites

Ошибаешься по незнанию ты  :lol:

Мастера слова слышу я :rtfm:

Edited by VictorUs

Share this post


Link to post
Share on other sites

Обычная стальная кнопка на линейном подшипнике? ;) В мышке стоят у вас?

в мышке стоят микропереключатели OMRON  я поставил на них предохранительные пластинки, подсмотрел в древней мышке HP

Ошибаешься по незнанию ты  :lol:

маркировку кнопок ты сам озвучивал в этой теме. или за "линейным подшипником" не кнопка B3F-**** стоит? :)

Edited by Fokuspokus

Share this post


Link to post
Share on other sites

Во первых.

Блин, ну даташиты ведь в свободном доступе лежат. 3 минуты максимум надо, чтобы скачать и ознакомиться.

B3F - это серия кнопок с совершенно разными характеристиками. С ресурсом от 300 000 кликов до 10 000 000. В КГ12 мы используем кнопки с  максимальным ресурсом в 10 000 000 кликов. В кугаре, кстати, стоят кнопки с ресурсом в 1 000 000

Во вторых.

Но ресурс гарантируется только при выполнении двух условий - нагрузка на кнопку должна быть строго перпендикулярна оси кнопки не должна превышать значений, описанных в даташитах (и значения на уровне двухсотен грамм силы). Если поставить такую кнопку под курок непосредственно, нагрузка на кнопку будет превышать допустимую в десятки раз. Курок КГ12 является рычагом, усиливающим давление на кнопку. Именно поэтому, перед омроновской кнопкой стоит то, что вы назвали предохранительной шайбой. Которая является силовым элементом конструкции, со стальным полированным штоком, передвигающимся внутри линейного подшипника. И с двумя пружинами. Первая пружина силовая и обеспечивает возвратное усилие кнопки. А вторая пружина ограничивает усилие, передаваемое на кнопку. С какой силой бы вы не давили не курок, на кнопку будет передано не более 200 грамм силы.



Найдете пример хоть одного джойстика с "предохранительной шайбой"? Со своей стороны, я могу привести много примеров джойстиков с "выбитыми" кнопками.

"Фишка" конструкции курка кнопки КГ12 как раз в этой "шайбе", а не в японской кнопке.

Edited by uiv
  • Upvote 2

Share this post


Link to post
Share on other sites


Кто найдет место для надежного двухпозиционного курка в голове ручки КГ12, тот ее получит в подарок  ;)



Хы... У меня нездоровая мысль )) А если одну кнопку закрепить прям над другой, точнее, верхняя чтобы находилась в направляющей на пружине над второй. Т.е. первая кнопка подвижна в корпусе ))  Так просто, в копилку )

Share this post


Link to post
Share on other sites

Во первых.

Блин, ну даташиты ведь в свободном доступе лежат. 3 минуты максимум надо, чтобы скачать и ознакомиться.

B3F - это серия кнопок с совершенно разными характеристиками. С ресурсом от 300 000 кликов до 10 000 000. В КГ12 мы используем кнопки с  максимальным ресурсом в 10 000 000 кликов. В кугаре, кстати, стоят кнопки с ресурсом в 1 000 000

Во вторых.

Но ресурс гарантируется только при выполнении двух условий - нагрузка на кнопку должна быть строго перпендикулярна оси кнопки не должна превышать значений, описанных в даташитах (и значения на уровне двухсотен грамм силы). Если поставить такую кнопку под курок непосредственно, нагрузка на кнопку будет превышать допустимую в десятки раз. Курок КГ12 является рычагом, усиливающим давление на кнопку. Именно поэтому, перед омроновской кнопкой стоит то, что вы назвали предохранительной шайбой. Которая является силовым элементом конструкции, со стальным полированным штоком, передвигающимся внутри линейного подшипника. И с двумя пружинами. Первая пружина силовая и обеспечивает возвратное усилие кнопки. А вторая пружина ограничивает усилие, передаваемое на кнопку. С какой силой бы вы не давили не курок, на кнопку будет передано не более 200 грамм силы.



Найдете пример хоть одного джойстика с "предохранительной шайбой"? Со своей стороны, я могу привести много примеров джойстиков с "выбитыми" кнопками.

"Фишка" конструкции курка кнопки КГ12 как раз в этой "шайбе", а не в японской кнопке.

Я про уникальность защитной пластины и написал в 151 посте, ты написал что я ошибаюсь... Маркировку кнопок я намеренно не стал писать, в теме она есть. При чем здесь усилие нажатия, и почему именно 200 грс? вот посмешил, как же вы интересно усилие ограничивать собрались?  Я вот например уверен ,что предохранительная пластина ограничивает ход толкателя в кнопке, но никак не регулирует усилие.

Share this post


Link to post
Share on other sites

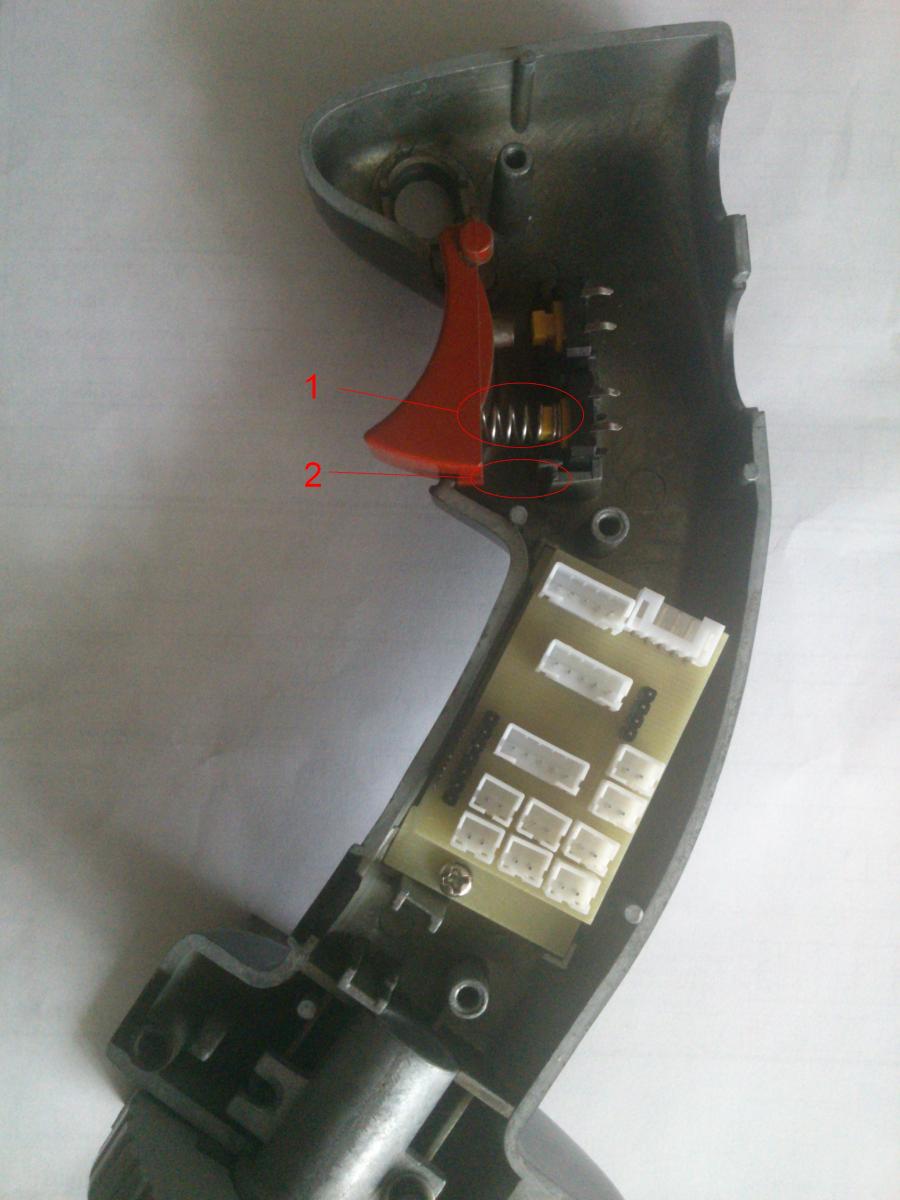

Для наглядности:

1. пружина является ограничителем усилия, для нижней кнопки;

2. механический ограничитель, является предохранителем по ходу для верхней кнопки (аналог вашей предохранительной пластины).


Edited by Fokuspokus

Share this post


Link to post
Share on other sites





вот посмешил, как же вы интересно усилие ограничивать собрались?



А если пружина в пружине? И вторая (на 200г) и нажимает на кнопку? Тады как? ;)

Share this post


Link to post
Share on other sites
