=MG=Zerg Опубликовано: 22 марта 2016 Опубликовано: 22 марта 2016 это не баг, а такой функционал зума. включение функции в точке где ты нажал, соответственно и ход расчитывается от неё. Поробовал. Согласеню Так удобнее.
Emelli Опубликовано: 22 марта 2016 Опубликовано: 22 марта 2016 (изменено) Их просто нет на схеме! Куда без них) Если не трудно, поделись скрином конфигуратора вкдадки "кнопки" Изменено 22 марта 2016 пользователем Emelli
SDV_DecabrisT Опубликовано: 23 марта 2016 Опубликовано: 23 марта 2016 Заинтересовался доработкой своего джойстика, хотелось бы довести его до ума. Добавить кнопок, улучшить точность. Возможно все быстро и просто (и не дорого) сделать? Есть какие-нибудь мануалы? Джойстик кобра м5 3-ей серии.
=VIRPIL=mega_mozg_13 Опубликовано: 23 марта 2016 Автор Опубликовано: 23 марта 2016 Заинтересовался доработкой своего джойстика, хотелось бы довести его до ума. Добавить кнопок, улучшить точность. Возможно все быстро и просто (и не дорого) сделать? Есть какие-нибудь мануалы? Джойстик кобра м5 3-ей серии. 7я и 8я страница, SK=09=Aquasplit подробно душит кобру третьей версии. 1
Gelmec Опубликовано: 24 марта 2016 Опубликовано: 24 марта 2016 (изменено) Если не трудно, поделись скрином конфигуратора вкдадки "кнопки" Вот так у меня подключена ручка РУС-а. Вот сам РУС Изменено 24 марта 2016 пользователем Gelmec
FrAG_archer Опубликовано: 31 марта 2016 Опубликовано: 31 марта 2016 Подскажите, пожалуйста, где лучше купить TLE5010?
=VIRPIL=mega_mozg_13 Опубликовано: 31 марта 2016 Автор Опубликовано: 31 марта 2016 Подскажите, пожалуйста, где лучше купить TLE5010? ali/ebay от 1 штуки и партиями сколько хочешь...
FrAG_archer Опубликовано: 31 марта 2016 Опубликовано: 31 марта 2016 да вот как раз зашёл на ebay (одно из предложений) и засомневался: в описании вроде то что надо, а на иллюстрации они отличаются количеством ножек и размерами. или это, по сути, одно и то же? прошу прощения за дурацкие вопросы
=VIRPIL=mega_mozg_13 Опубликовано: 31 марта 2016 Автор Опубликовано: 31 марта 2016 да вот как раз зашёл на ebay (одно из предложений) и засомневался: в описании вроде то что надо, а на иллюстрации они отличаются количеством ножек и размерами. или это, по сути, одно и то же? прошу прощения за дурацкие вопросы hkutsource, продавец проверенный, цены конечно не дешевые но все посылки приходили.
FrAG_archer Опубликовано: 31 марта 2016 Опубликовано: 31 марта 2016 hkutsource, продавец проверенный, цены конечно не дешевые но все посылки приходили. Ага, понятно, спасибо. А по самим контроллерам не подскажете ещё: эти вот подходят? Teensy 2.0 Teensy ++ 2.0
=VIRPIL=mega_mozg_13 Опубликовано: 31 марта 2016 Автор Опубликовано: 31 марта 2016 Ага, понятно, спасибо. А по самим контроллерам не подскажете ещё: эти вот подходят? Teensy 2.0 Teensy ++ 2.0 будут работать. но какой смысл гоняться за "тинзями" если по цене самой дешевой можно купить четыре "промикро" и сделать руд/рус/педали/панельки раздельными независимыми устройствами. их и собирать легше и апгрейдить если что...
=E95=DenLarik Опубликовано: 31 марта 2016 Опубликовано: 31 марта 2016 mega_mozg_13, поправь меня, если я ошибаюсь - если кобра 2ой ревизии, да еще с прошивками от Кобра Z VKB, смысла заморачиваться с MMJoy2 нету, достаточно апгрейдить механику?
=VIRPIL=mega_mozg_13 Опубликовано: 31 марта 2016 Автор Опубликовано: 31 марта 2016 mega_mozg_13, поправь меня, если я ошибаюсь - если кобра 2ой ревизии, да еще с прошивками от Кобра Z VKB, смысла заморачиваться с MMJoy2 нету, достаточно апгрейдить механику? чисто спортивный интерес никто не отменял =)
=E95=DenLarik Опубликовано: 31 марта 2016 Опубликовано: 31 марта 2016 чисто спортивный интерес никто не отменял =) меня вот это смутило ВКБ не будет такой х..ней заниматься, сейчас силы брошены в гладиатора... а зачем драконить вторую версию, ИМХО ВКБшный контроллер на две головы выше. ну и последующие комментарии...
=VIRPIL=mega_mozg_13 Опубликовано: 31 марта 2016 Автор Опубликовано: 31 марта 2016 меня вот это смутило ну и последующие комментарии... и?
=E95=DenLarik Опубликовано: 31 марта 2016 Опубликовано: 31 марта 2016 (изменено) и? хочется отличный джой, вот сейчас и мучаюсь, то ли Кобру М5 апгрейдить в части механики, то ли полностью, то ли джой новый от ВКБ брать... Поэтому и такие вопросы задаю, не обижайтесь если что. Изменено 31 марта 2016 пользователем =e95=DenLarik
=VIRPIL=mega_mozg_13 Опубликовано: 31 марта 2016 Автор Опубликовано: 31 марта 2016 хочется отличный джой вообще начавшись этот процесс не остановить. цена самостоятельного изготовления комплекта mmjoy2 в районе 10$, это много дешевле продукции ВКБ, так что на спортивный интерес если руки чешутся можно попробовать. 1
FrAG_archer Опубликовано: 31 марта 2016 Опубликовано: 31 марта 2016 будут работать. но какой смысл гоняться за "тинзями" если по цене самой дешевой можно купить четыре "промикро" и сделать руд/рус/педали/панельки раздельными независимыми устройствами. их и собирать легше и апгрейдить если что... Смысл пока, к сожалению, всего-навсего - от незнания. Мне в итоге хотелось бы попробовать посадить на MMJoy2 РУДы от Saitek X55: две оси на TLE1050 32 кнопки + 6 энкодеров. Поэтому я выбрал решение в лоб: на тинзи - просто больше ножек.
=MG=Zerg Опубликовано: 31 марта 2016 Опубликовано: 31 марта 2016 (изменено) Мне в итоге хотелось бы попробовать посадить на MMJoy2 РУДы от Saitek X55: две оси на TLE1050 32 кнопки + 6 энкодеров. Поэтому я выбрал решение в лоб: на тинзи - просто больше ножек. Матрица 5х8 и 6 ног для TLE5011 - 4 общих и 2 на CS каждому датчику свой. Итого 18 ног. Ровно 1 проМикра. Изменено 31 марта 2016 пользователем =MG=Zerg
=MG=Zerg Опубликовано: 31 марта 2016 Опубликовано: 31 марта 2016 Матрица 5х8 и 6 ног для TLE5011 - 4 общих и 2 на CS каждому датчику свой. Итого 18 ног. Ровно 1 проМикра.Пардон, обсчитался. Не влезет так. 32 кнопки и 6 энкодеров -- это 44 ячейки матрицы. Как вариант, матрица 7х7 и 6 ног на TLE5010/11. 20 ног. Влезет на ардуино Микро.
Gelmec Опубликовано: 16 апреля 2016 Опубликовано: 16 апреля 2016 (изменено) Всем привет! Пишу для тех кому попадется платка на чипе ATMEL. Чтоб не кому не морочить голову)) делаем так! качаем Flip http://www.atmel.com/images/JRE%20-%20Flip%20Installer%20-%203.4.7.112.exe делаем по инструкции http://wiki.amperka.ru/arduino-%D0%B1%D1%8B%D1%81%D1%82%D1%80%D1%8B%D0%B9-%D1%81%D1%82%D0%B0%D1%80%D1%82:%D1%87%D1%82%D0%BE-%D1%82%D0%BE-%D0%BF%D0%BE%D1%88%D0%BB%D0%BE-%D0%BD%D0%B5-%D1%82%D0%B0%D0%BA:mega16u2 только плату выбираем ту, которую у вас будет!!! после процедуры заходим в конфигуратор и назначаем все,что вам нужно. Изменено 16 апреля 2016 пользователем Gelmec
Emelli Опубликовано: 16 апреля 2016 Опубликовано: 16 апреля 2016 ...........после процедуры заходим в конфигуратор и назначаем все,что вам нужно. Я правильно понял: конфигуратор этого проекта?
Gelmec Опубликовано: 16 апреля 2016 Опубликовано: 16 апреля 2016 Я правильно понял: конфигуратор этого проекта? Конфигуратор проекта MMjoy!
Emelli Опубликовано: 16 апреля 2016 Опубликовано: 16 апреля 2016 Конфигуратор проекта MMjoy! Я это и имел ввиду.
RRR_39 Опубликовано: 18 апреля 2016 Опубликовано: 18 апреля 2016 Такой вопрос. Можно ли подключить к MMjoy родные потенциометры от кобры первой серии, что бы не заморачиваться с тлешками?
Krysnic Опубликовано: 18 апреля 2016 Опубликовано: 18 апреля 2016 Такой вопрос. Можно ли подключить к MMjoy родные потенциометры от кобры первой серии, что бы не заморачиваться с тлешками? Потенциометры можно подключить, МАРСы нет.
RRR_39 Опубликовано: 18 апреля 2016 Опубликовано: 18 апреля 2016 Почему то не нашел кнопку изменить, так что извиняйте пишу по новой. Просто я не знаю какой тип датчика стоит на первой кобре на РУС, поэтому написал потенциометры. Можно ли подключить к MMjoy родные датчики X/Y (которые РУС, которые магнитные, я не знаю какой там тип датчика) от кобры первой серии, что бы не заморачиваться с тлешками?
=VIRPIL=mega_mozg_13 Опубликовано: 18 апреля 2016 Автор Опубликовано: 18 апреля 2016 Можно ли подключить к MMjoy родные датчики X/Y (которые РУС, которые магнитные, я не знаю какой там тип датчика) от кобры первой серии, что бы не заморачиваться с тлешками? вот тут есть FAQ в том числе и с этим вопросом
RRR_39 Опубликовано: 19 апреля 2016 Опубликовано: 19 апреля 2016 (изменено) вот тут есть FAQ в том числе и с этим вопросом Грусть и печаль. Просто на первой Кобре есть мертвая зона на хатке, резюк сдох, а холл путем не подключишь. Еще вопрос. Извините, что сюда, но на форуме Вартандера, что бы писать надо играть. Есть от Genius F23 рукоятка, там 4 кнопки и хатка еще 4 кнопки. На самой плате, физически 8 кнопок и 8 диодов (судя по всему). Как эту платку: подключить к этому контролеру Sparkfun Pro-Micro pinout for MMJoy2? Изменено 19 апреля 2016 пользователем RRR_39
=VIRPIL=mega_mozg_13 Опубликовано: 19 апреля 2016 Автор Опубликовано: 19 апреля 2016 Просто на первой Кобре есть мертвая зона на хатке это мощно!!! 1
=VIRPIL=mega_mozg_13 Опубликовано: 19 апреля 2016 Автор Опубликовано: 19 апреля 2016 (изменено) Есть от Genius F23 рукоятка, там 4 кнопки и хатка еще 4 кнопки. На самой плате, физически 8 кнопок и 8 диодов (судя по всему). Как эту платку: подключить к этому контролеру Sparkfun Pro-Micro pinout for MMJoy2? матрица с диодами, берем и подключаем "в лоб". как - гуглим, даже тут на форуме есть картинки как народ подключается с матрицами. Изменено 19 апреля 2016 пользователем mega_mozg_13
Krysnic Опубликовано: 19 апреля 2016 Опубликовано: 19 апреля 2016 (изменено) Грусть и печаль. Просто на первой Кобре есть мертвая зона на хатке, резюк сдох, а холл путем не подключишь. Еще вопрос. Извините, что сюда, но на форуме Вартандера, что бы писать надо играть. Есть от Genius F23 рукоятка, там 4 кнопки и хатка еще 4 кнопки. На самой плате, физически 8 кнопок и 8 диодов (судя по всему). Как эту платку: подключить к этому контролеру Sparkfun Pro-Micro pinout for MMJoy2? В четвертом посте есть фото с простой установкой холла на твист, в соседней теме есть пример как переделать резистор твиста на тле. И есть подробная тема по установке холла на твист. К платке идет 6 проводов из них скорее всего 2 столбца и 4 колонки. Подключить просто, определить что есть что, а затем припаять эти провода к промикро. Затем указать столбцы и колонки в конфигураторе. Изменено 19 апреля 2016 пользователем Krysnic
sega342 Опубликовано: 19 апреля 2016 Опубликовано: 19 апреля 2016 Подскажите, пожалуйста, где лучше купить TLE5010? Тлешки на платках (7шт.) брал у Виталия и переделал руд/рус Х-55 - все работает и оч хорошо. Если я не ошибаюсь,есть у него и "промикро" прошитые.
RRR_39 Опубликовано: 20 апреля 2016 Опубликовано: 20 апреля 2016 матрица с диодами, берем и подключаем "в лоб". как - гуглим, даже тут на форуме есть картинки как народ подключается с матрицами. Я примерно так и предполагаю, но как определить, где там ряды а где колонки, на этой диодной матрице?
RRR_39 Опубликовано: 20 апреля 2016 Опубликовано: 20 апреля 2016 (изменено) В четвертом посте есть фото с простой установкой холла на твист, в соседней теме есть пример как переделать резистор твиста на тле. И есть подробная тема по установке холла на твист. К платке идет 6 проводов из них скорее всего 2 столбца и 4 колонки. Подключить просто, определить что есть что, а затем припаять эти провода к промикро. Затем указать столбцы и колонки в конфигураторе. На моей Кобре, которая первой серии, в центре мертвая зона. Примерно 0,5 вольта с датчика вообще не обрабатываются. Причем в не зависимости на сколки вольтах выставлен центр оси. К тому же холл, по крайне мере SS49E, выдает напряжение, не от нуля до 3,3 вольт, а примерно от 0,8В до 2,5В. В итоге получается кривая ось, да еще и с мертвой зоной. Т.е. например датчик без магнита выдает 1,7В и контролер принимает эти показания за центр. Но судя по всему, для крайнего правого положения оси, контролер ждет 3,3 вольта, поэтому вправо ось до конца не достает. Влево почти тоже самое, только еще хуже, там показания датчика от 1,6 до 1,1 вольта вообще не обрабатываются контролером. В итоге, при движении влево от центра, ось немного смещается влево от центра, потом висит в одном положении, потом еще немного смещается и все. В общем получается примерно так: Пробовал подавать 5В на датчик, толку особого нет, центр просто сдвигается правее и все. Изменено 20 апреля 2016 пользователем RRR_39
Emelli Опубликовано: 20 апреля 2016 Опубликовано: 20 апреля 2016 Чем вы калибруете свой контроллер? К сожалению я не имел дело с контролёром 1 серии, в 3 с вашими проблемами справляется родной калибровщик. Вы не пробовали калибровщик с сайта Дефендер. Там, вроде, есть и для 1 серии.
Karbon_rus Опубликовано: 20 апреля 2016 Опубликовано: 20 апреля 2016 К тому же холл, по крайне мере SS49E, ... Не удачный выбор датчика! Лучший вариант SS495a !
Fokuspokus Опубликовано: 20 апреля 2016 Опубликовано: 20 апреля 2016 (изменено) Не удачный выбор датчика! Лучший вариант SS495a ! SS49E работает от 3-6,5в, SS495a от 4,5-10,5. Первый требует магнит посильнее в остальном они практически одинаковые. Изменено 20 апреля 2016 пользователем Fokuspokus

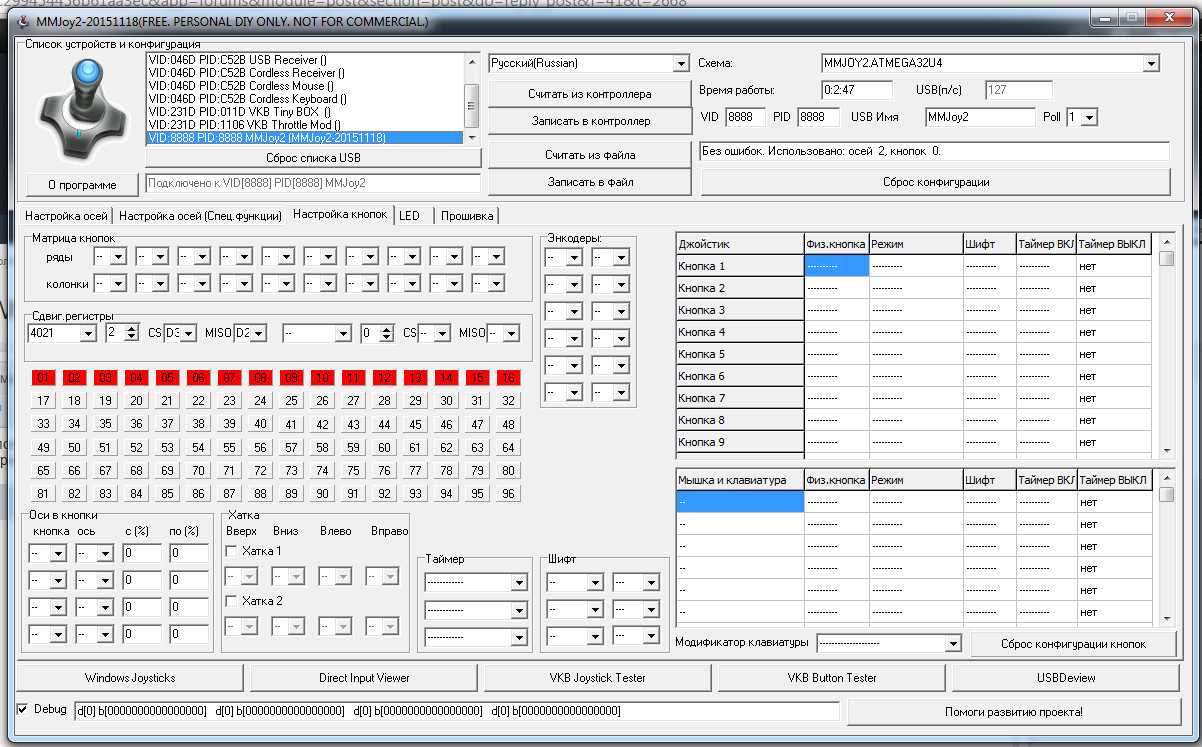

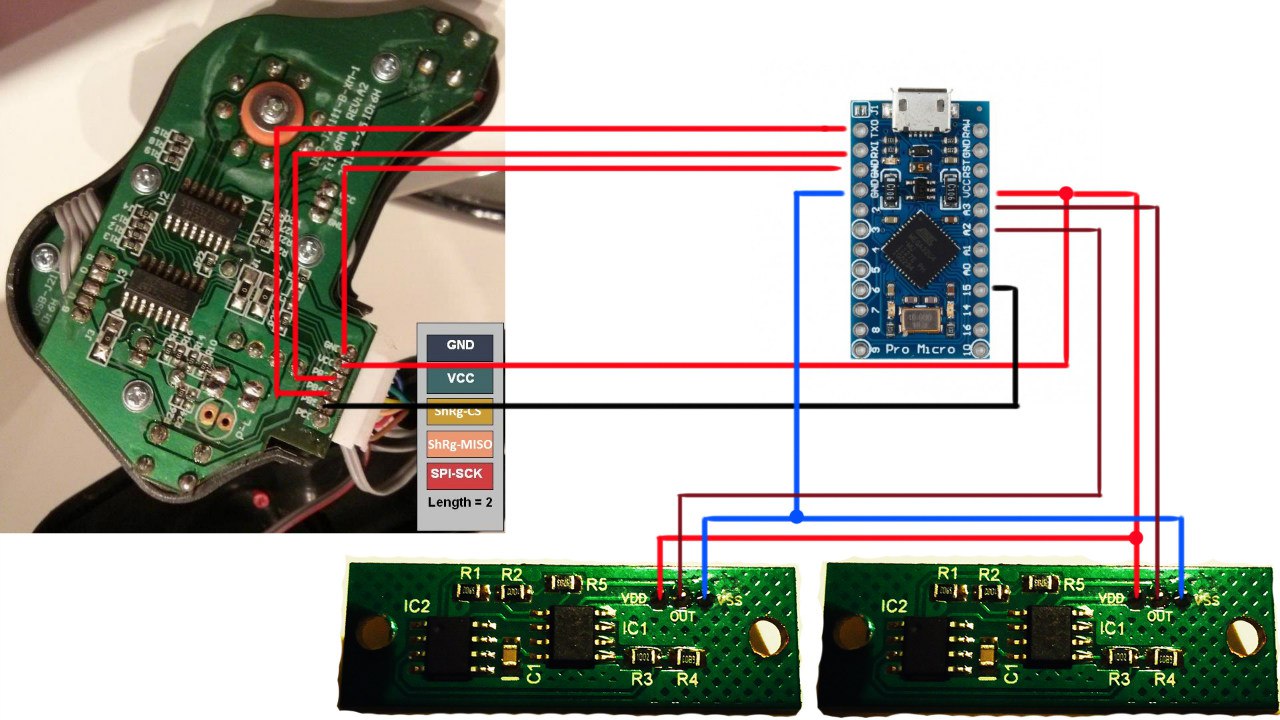

SDV_DecabrisT Опубликовано: 2 мая 2016 Опубликовано: 2 мая 2016 (изменено) Здравствуйте! Иду по следам SK=09=Aquasplit. Использую датчики и ручку от Кобра М5 3-ей версии. Перепаял все по схеме SK=09=Aquasplit: Оси настроил - работают. Настраиваю кнопки получаю такую картинку - верхняя строка мигает: Подскажите пожалуйста что не так? PS: по поводу шестого провода РСС. Я правильно понял что это ось твиста? У SK=09=Aquasplit она видимо не задействована, а у меня на нее выведена крутилка. Тогда имеет смысл этот провод на оси припаять? Изменено 2 мая 2016 пользователем DecabrisT
