Наши кабины

[Long_Byron]

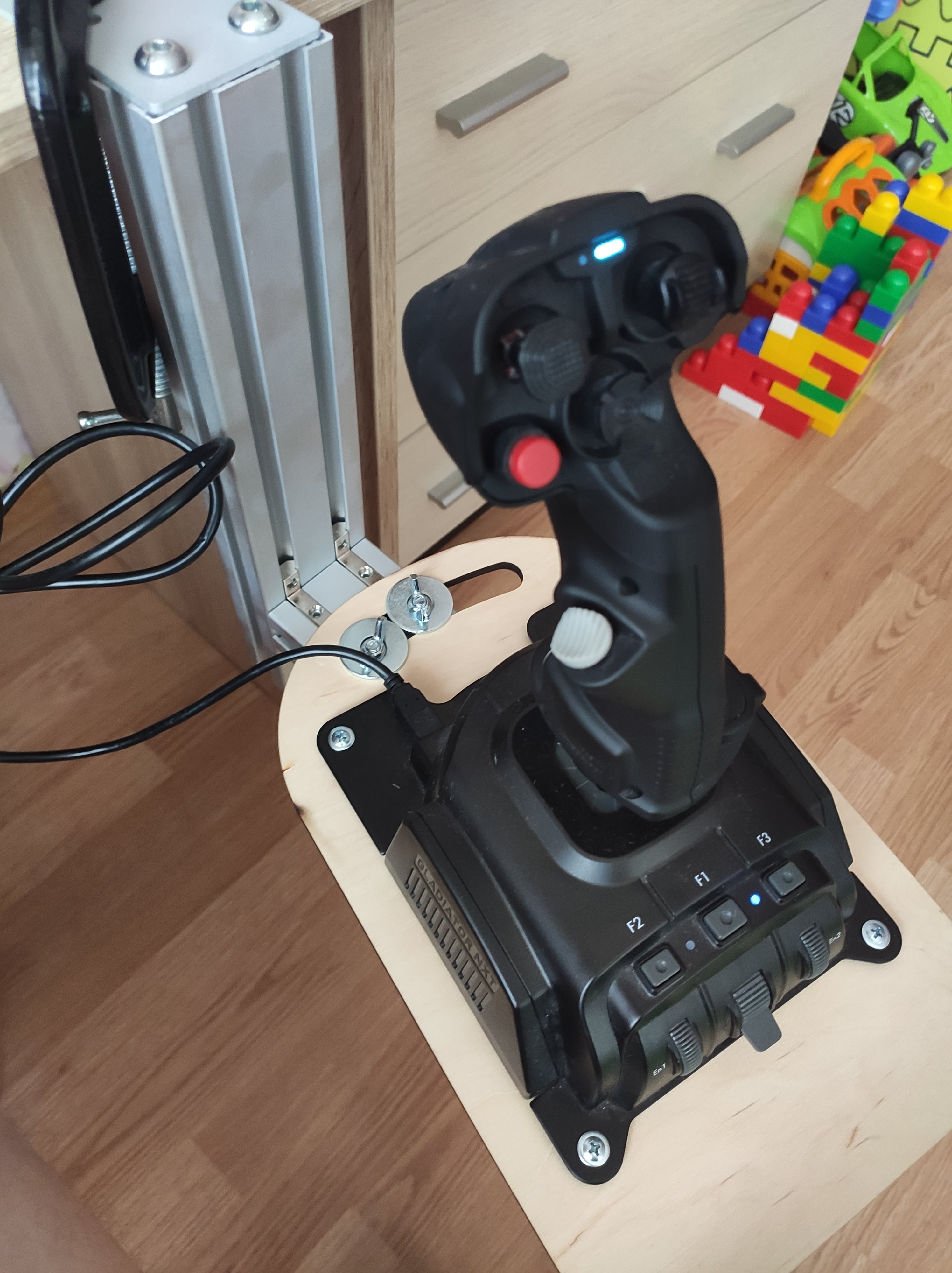

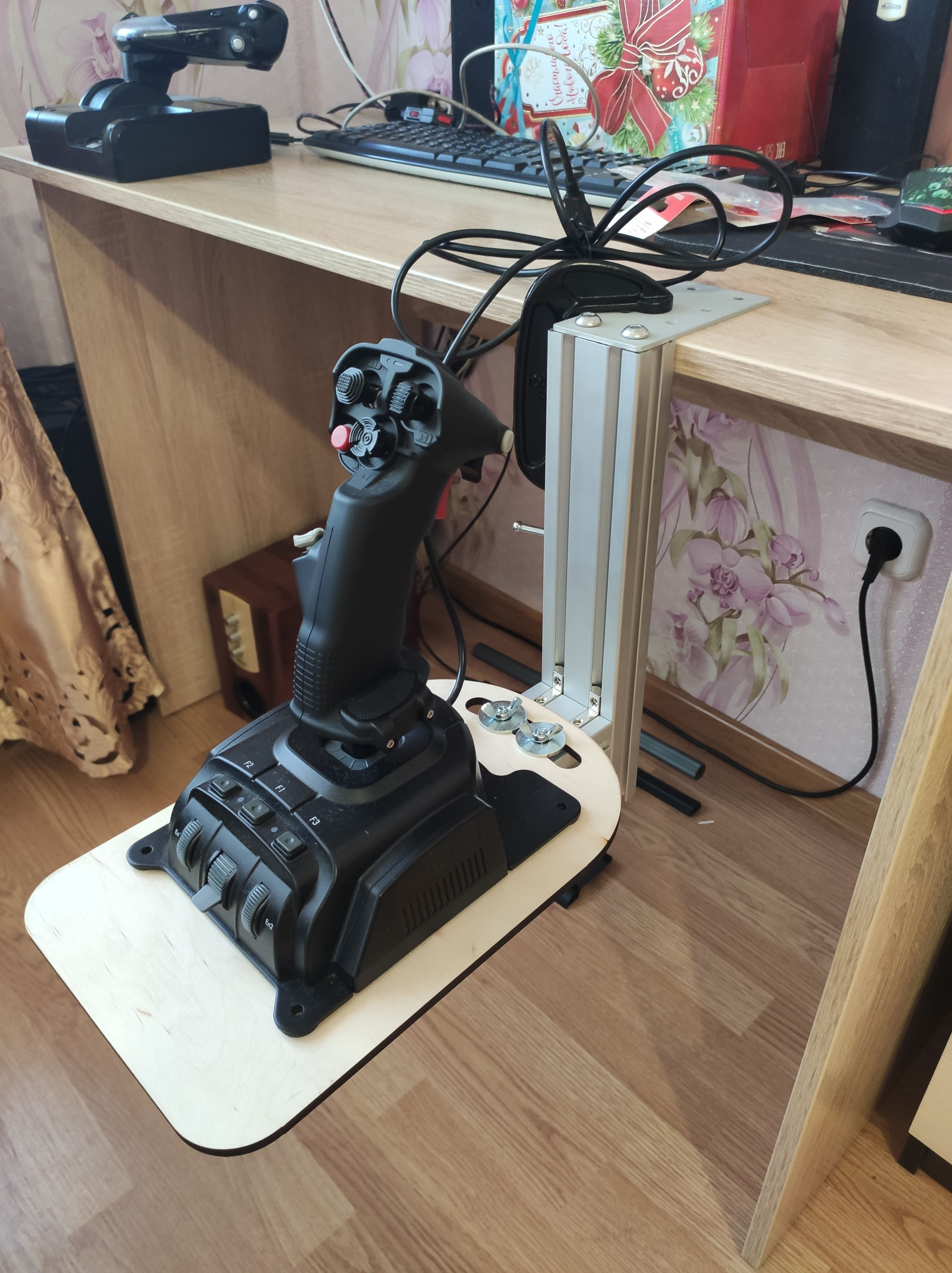

Собрал себе кронштейн для РУС по мотивам monstertech. Основа Конструкционный алюминиевый профиль 30*60. На подходе второй. Крепление пока на струбцинах, жду зажим с али.  Себестоимость одного кронштейна около 25-30$.

Spoiler



[FaRiK_]

25.06.2021 в 18:46, Long_Byron сказал:

Собрал себе кронштейн для РУС по мотивам monstertech. Основа Конструкционный алюминиевый профиль 30*60. На подходе второй. Крепление пока на струбцинах, жду зажим с али.  Себестоимость одного кронштейна около 25-30$.

  Скрыть содержимое



Ручка лопнуть может. Рус все таки тяжелый, + давление от руки во время полетов. Или площадка не на весу? Не видно ?

Изменено 28 июня 2021 пользователем FaRiK_

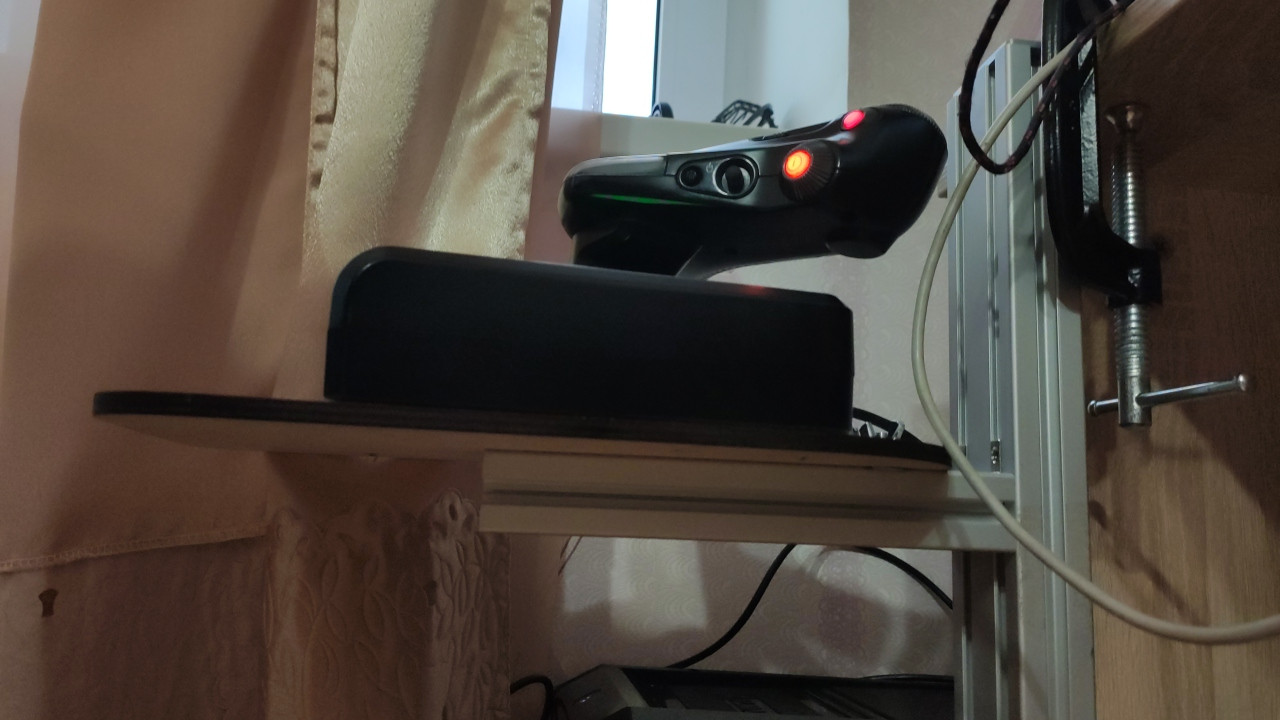

[Long_Byron]

15 hours ago, FaRiK_ said:

Ручка лопнуть может. Рус все таки тяжелый, + давление от руки во время полетов. Или площадка не на весу? Не видно

Не лопнет, снизу тоже профиль поддерживает.

Spoiler

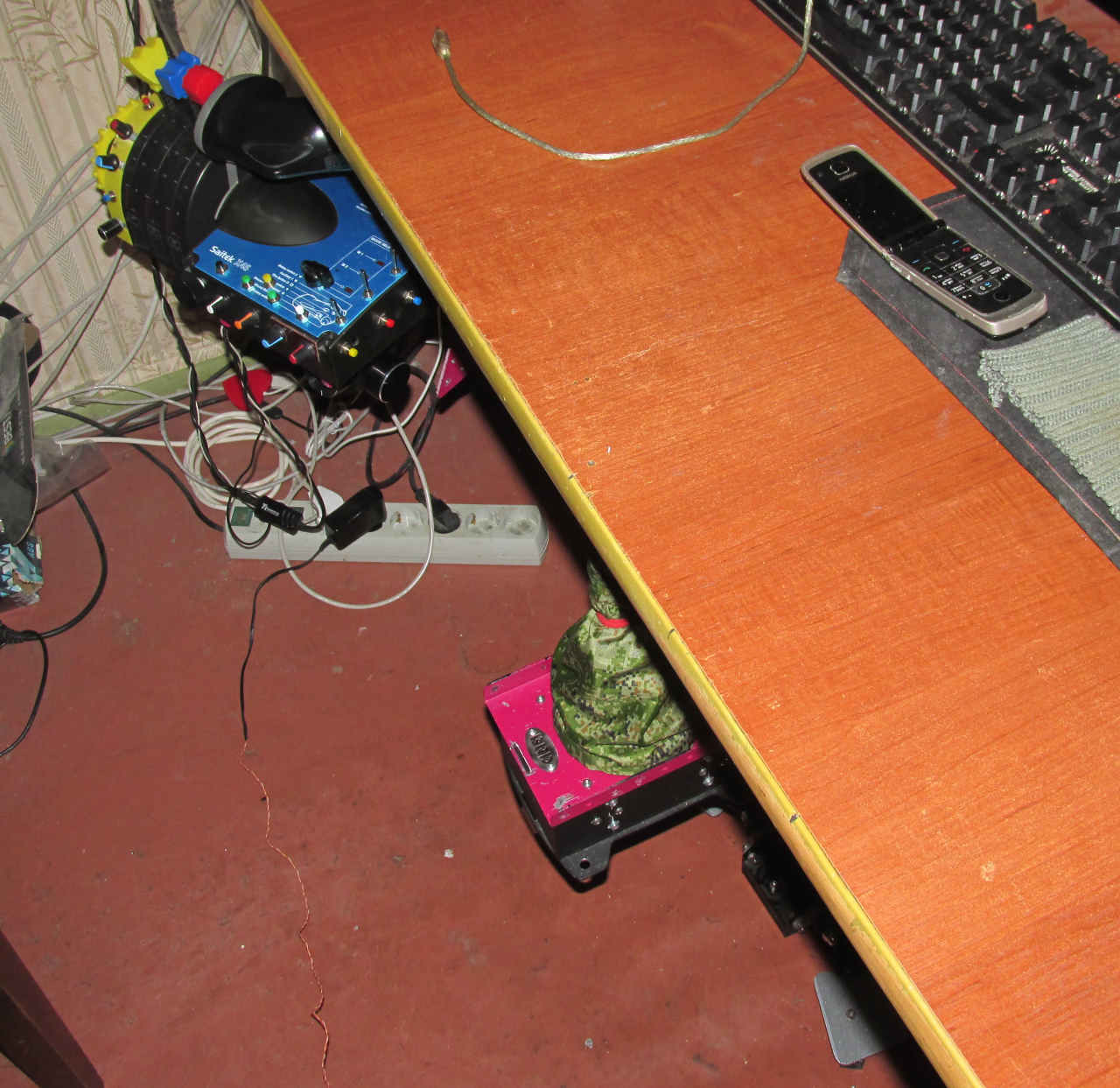

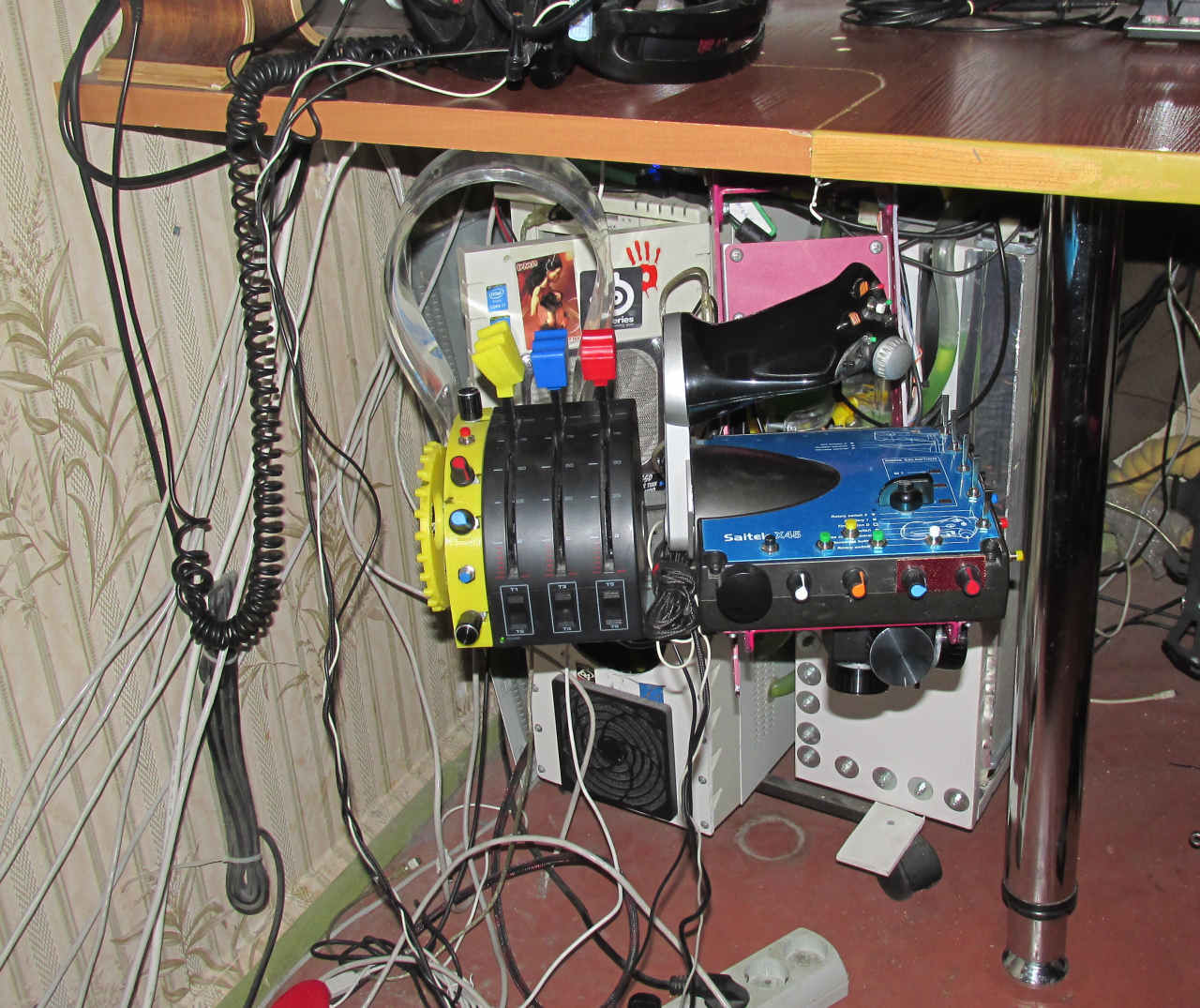

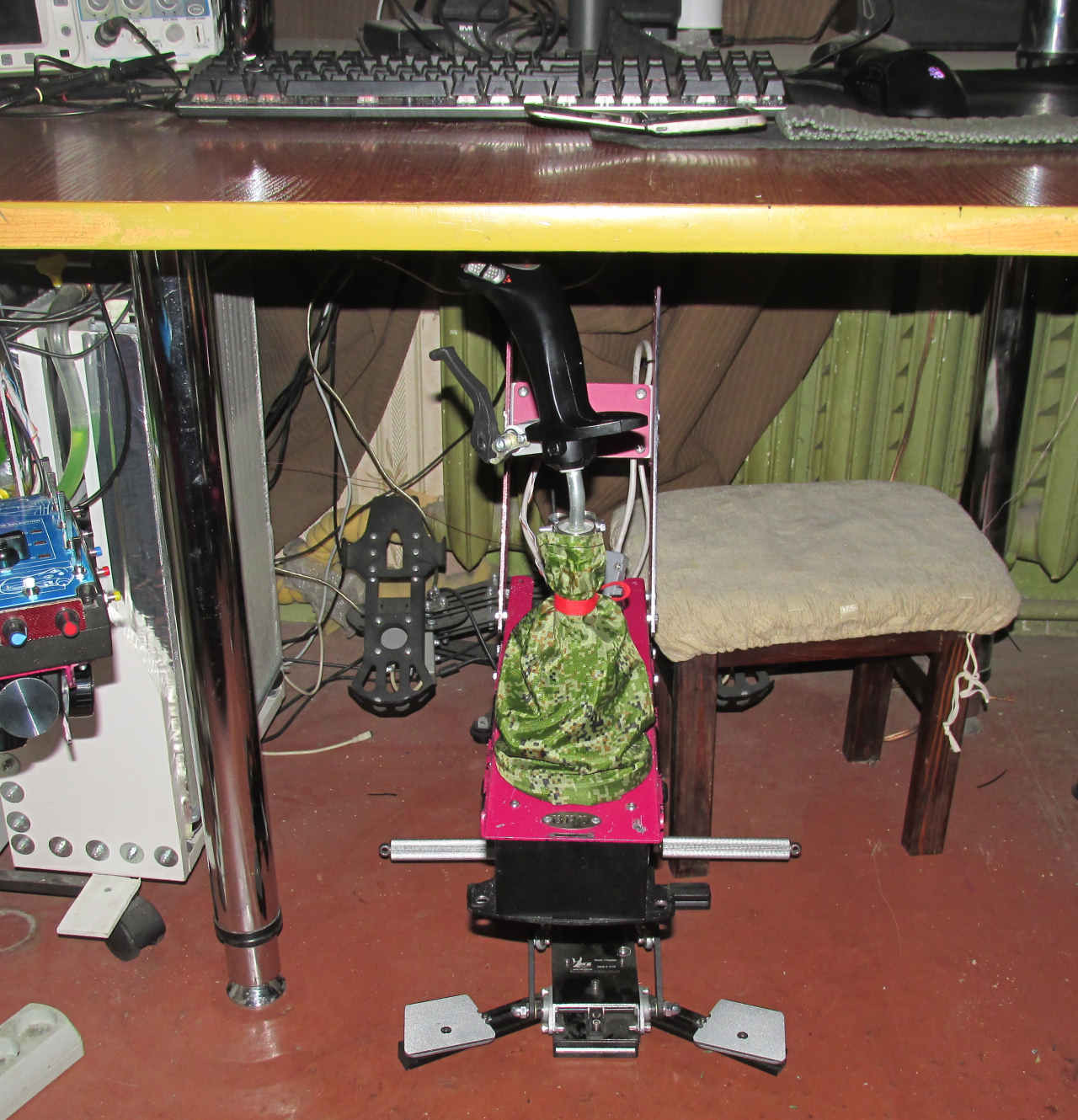

[l3VGV]

В жизни произошли серьезные изменения



[=FA=CATFISH]

48 минут назад, l3VGV сказал:

В жизни произошли серьезные изменения



Судя по третьей картинке - кто-то к новому году заранее готовится ))

Мешочек, бантик,.. в мешочке конфеты от Санты)))



Вторая картинка впечатлила.

То желтое слева сам печатал?

Внушаить.

Тока колесо переставного стабилизатора могло бы и побольше быть





Изменено 12 августа 2021 пользователем =FA=CATFISH

[l3VGV]

6 минут назад, =FA=CATFISH сказал:

То желтое слева сам печатал?

Внушаить.

Тока колесо переставного стабилизатора могло бы и побольше быть



Если оставить на подвесе то да, можно и побольше. В данном случае размер выбран так чтобы изделие могло лежать на столе.

[sergeype]

А квадрант на бесконтактные датчики переведен? Для полноты картины. Я так технологию этого дела отработал...

[=FA=CATFISH]

10 минут назад, sergeype сказал:

А квадрант на бесконтактные датчики переведен? Для полноты картины. Я так технологию этого дела отработал...

Ниии.. не трэба.

Ежели почистить токопроводящие поверхности резюков квадранта от излишней смазки, то всяческие бесконтактные датчики - излишество.

Это не РУС, и даже не РУД.

Колебают эти оси довольно менее часто.



У меня шалил один из резюков квадранта.

Глубокая разборка и промывка изопропилом привела ось в чуЙства

[sergeype]

1 час назад, =FA=CATFISH сказал:

Ниии.. не трэба.

 Зачем разбирать и чистить, если можно не разбирать и не чистить? Вообще?

[=FA=CATFISH]

5 минут назад, sergeype сказал:

 Зачем разбирать и чистить, если можно не разбирать и не чистить? Вообще?

При вем уважении и восхищении поделкой/пределкой квадранта...

Разбирать и переделывать таки пришлось ... )))

Не у каждого обладателя квадранта найдется столько времени и усилий на столь кардинальные модификации

[sergeype]

3 минуты назад, =FA=CATFISH сказал:

Разбирать и переделывать таки пришлось ... )))

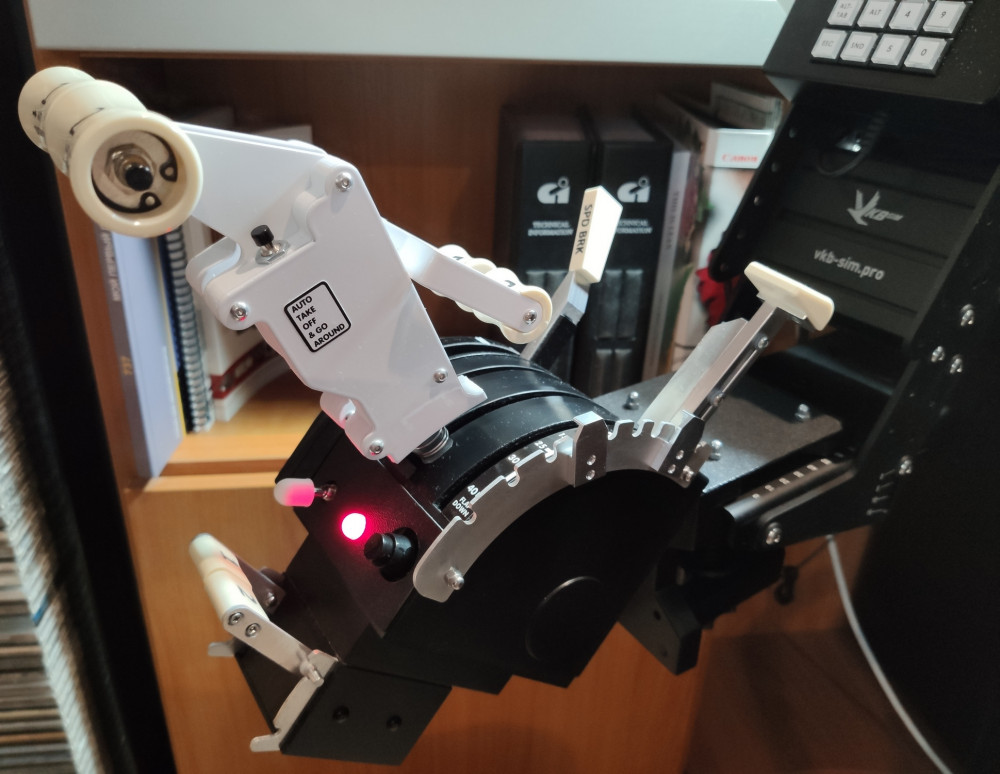

Один раз. Плюс мне хотелось, чтобы две основные оси (для 737-го) работали абсолютно синхронно- ни на штатных резисторах, ни с ALPSовской заменой от министика этого добиться невозможно. А так конечно- навык нужен.

[unhappytroll]

11 часов назад, sergeype сказал:

Один раз. Плюс мне хотелось, чтобы две основные оси (для 737-го) работали абсолютно синхронно- ни на штатных резисторах, ни с ALPSовской заменой от министика этого добиться невозможно. А так конечно- навык нужен.

А где такие круглые датчики брали?

[sergeype]

21 минуту назад, unhappytroll сказал:

А где такие круглые датчики брали?

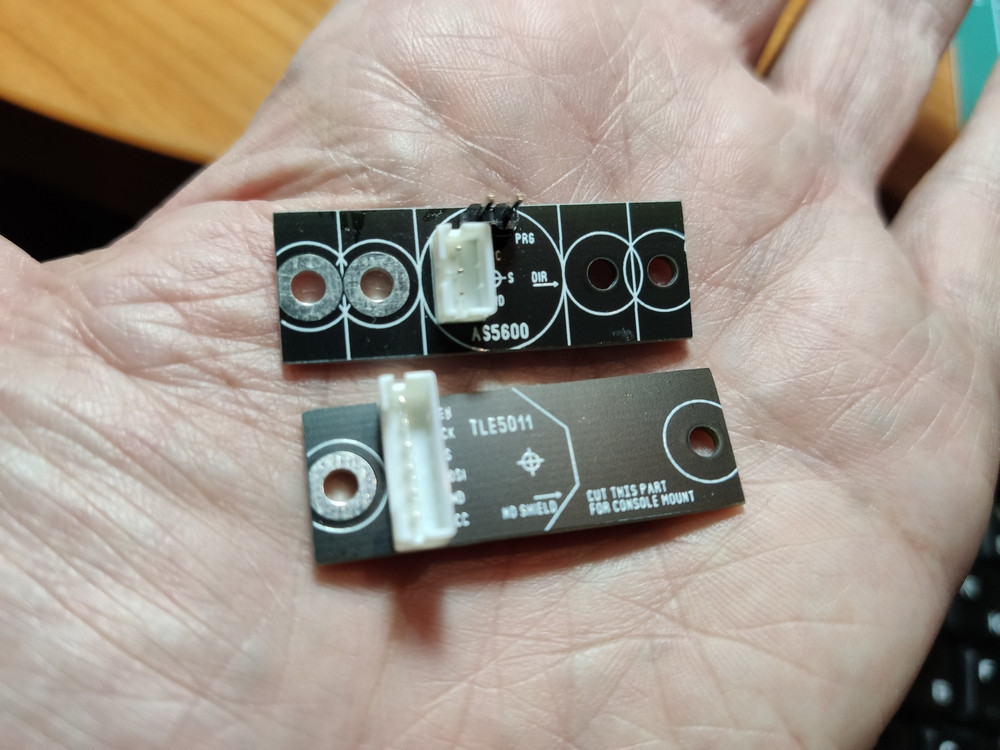

Платы мои собственные, заказывал на JLCPCB.com, компоновку я сразу делал, чтобы можно было их обрезать по окружности (файл- в аттаче). Датчики- AS5600, калиброваны под нужный угол после монтажа (как тут на форуме неоднократно описывалось). При их установке (на несколько капель термоклея) нужно немного подрезать выступающие ребра корпуса (на третьем фото в посте выше они еще не подрезаны), чтобы плата была утоплена заподлицо со стенками круглого гнезда под датчик (иначе модули не впихнуть в корпус- они там вплотную друг к другу).

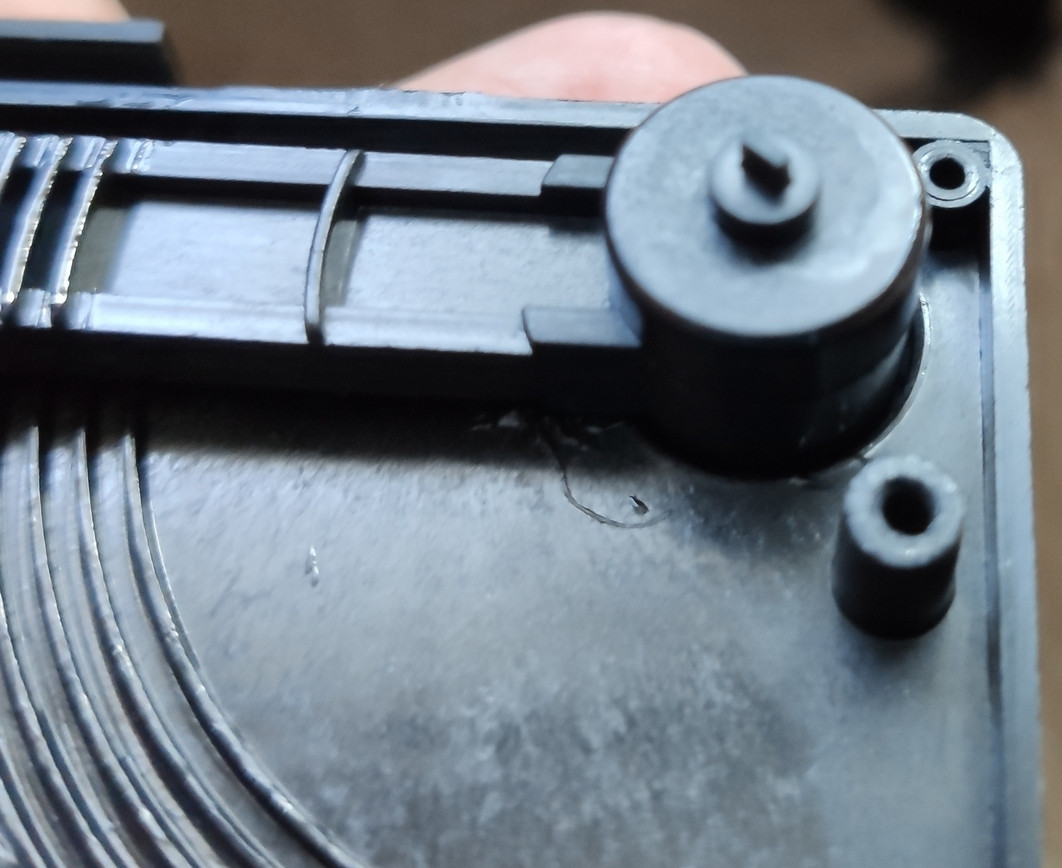

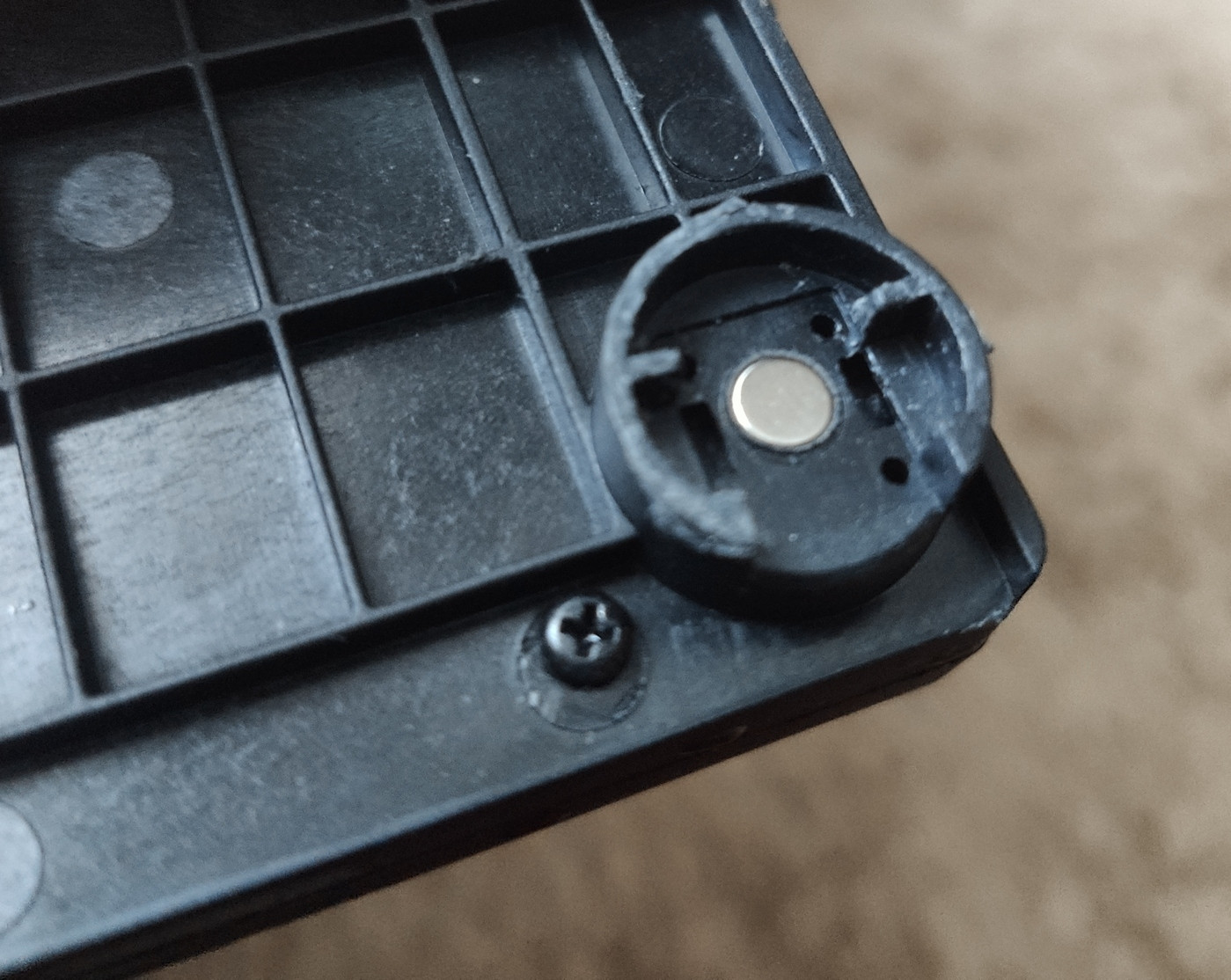

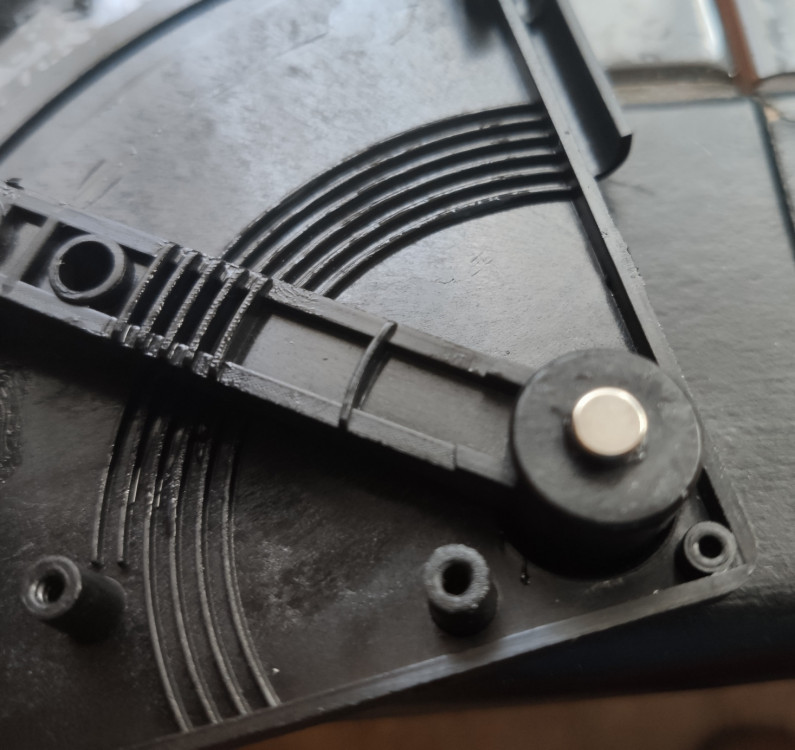

Магнит- диаметром 5 мм, высотой 2- 2,5 мм, посажен на супер-клей. Отверстие в верхней части корпуса под него нужно будет чуть-чуть развернуть (я это делаю круглым напильником), чтобы он входил плотно, но без зазора (иначе рычаг будет болтаться).

Sensors.zip

Изменено 13 августа 2021 пользователем sergeype

[l3VGV]

14 часов назад, sergeype сказал:

А квадрант на бесконтактные датчики переведен?



13 часов назад, =FA=CATFISH сказал:

Ниии.. не трэба.



Согласен с данным утверждением. Не требуется.



Бесконтактные датчики стоят в руде, на все 8 осей. Как показала практика - данный подвиг не особо полезен в общей картине войны.

На главную ось, ну ещё можно. А на все, тока если для маркетинга.



Остальные оси крутятся редко. А нормальный АЦП STM32(дада, ацп тут тоже не отдельный, хых) позволяется просто оверсемплингом задушить шумы и вытащить ещё пару/тройку бит.

Отработало уже год, шумов нет. Родные мелкие резюки смазал белой водопроводной смазкой, и пока нормально. Если зашумят, ну тогда подумаю о переводе на тле5010.





С осями и кнопками вообще получился избыток. Но пережить их избыток проще чем нехватку, поэтому БЖСЭ.



5 минут назад, sergeype сказал:

Платы мои собственные, заказывал на JLCPCB.com, компоновку я сразу делал, чтобы можно было их обрезать по окружности (файл- в аттаче)



Так вроде они сами делают платы любой формы, нельзя ли заказать сразу нужной скругленности? Ну такие которые потом выкусываются кусачками из большого листа. Типа

Изменено 13 августа 2021 пользователем l3VGV

[sergeype]

1 минуту назад, l3VGV сказал:

Согласен с данным утверждением. Не требуется.

Если использовать его для вспомогательных осей- не требуется. А у меня он работает, как основной РУД, и там это критично. Плюс мне было интересно посмотреть, как там разместится AS5600, и не будет ли взаимовлияния осей из-за близкого расположения магнитов. Получилось идеально, и при наличии датчика (а туда можно поставить и маленькие китайские платы с Али) переделка занимает пару часов (с перерывом на высыхание супер-клея). Думаю, найдется немало пользователей квадранта, которым это будет  интересно.

28 минут назад, l3VGV сказал:

Так вроде они сами делают платы любой формы, нельзя ли заказать сразу нужной скругленности?

Можно. Только это будет дороже раз в пять, если не больше. Кроме того, я эти датчики использую и для других целей (для чего на плате несколько крепежных отверстий), и переделка Сайтека- не основная цель.

[l3VGV]

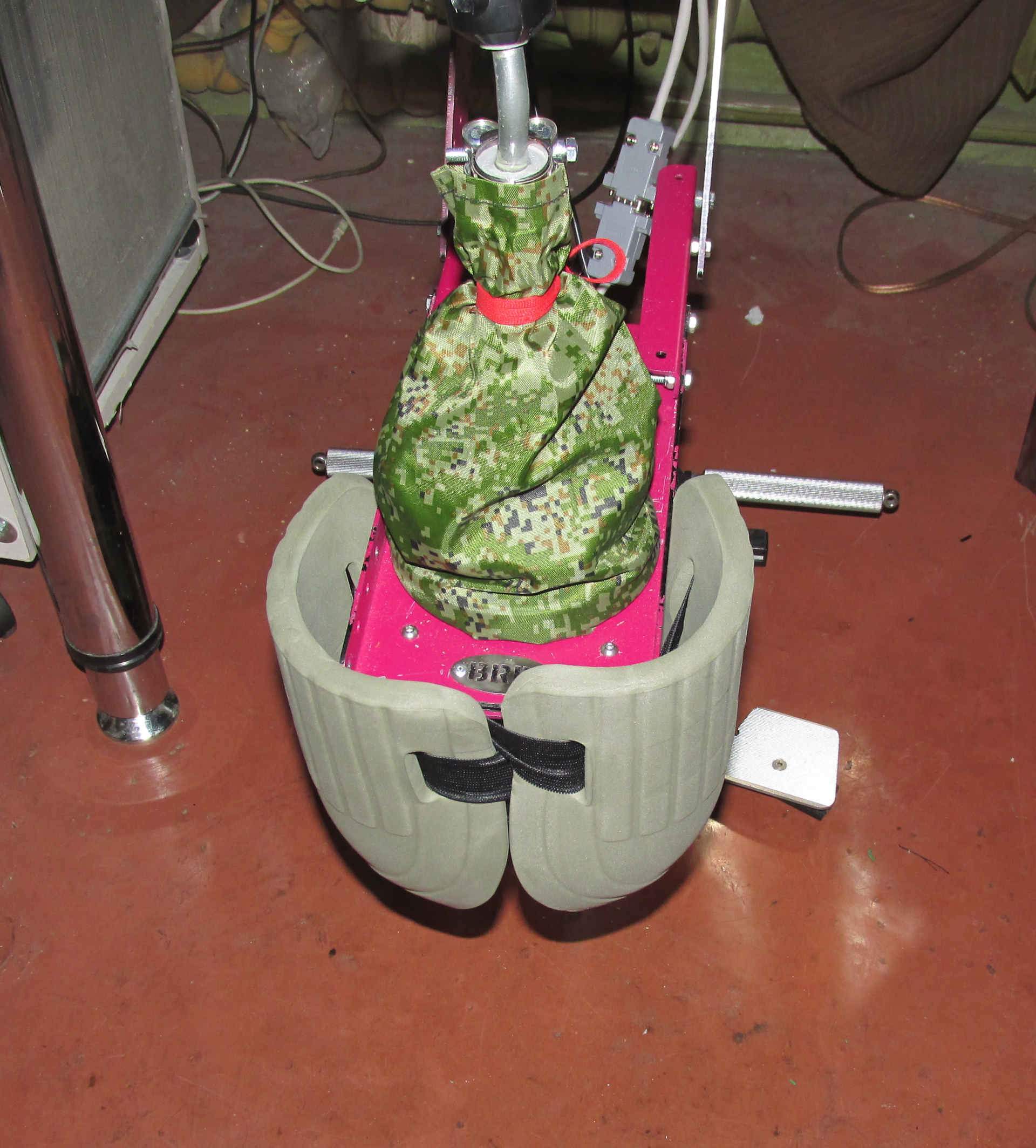

Наколенники из фикспрайса. Как родные.



[Shakuni]

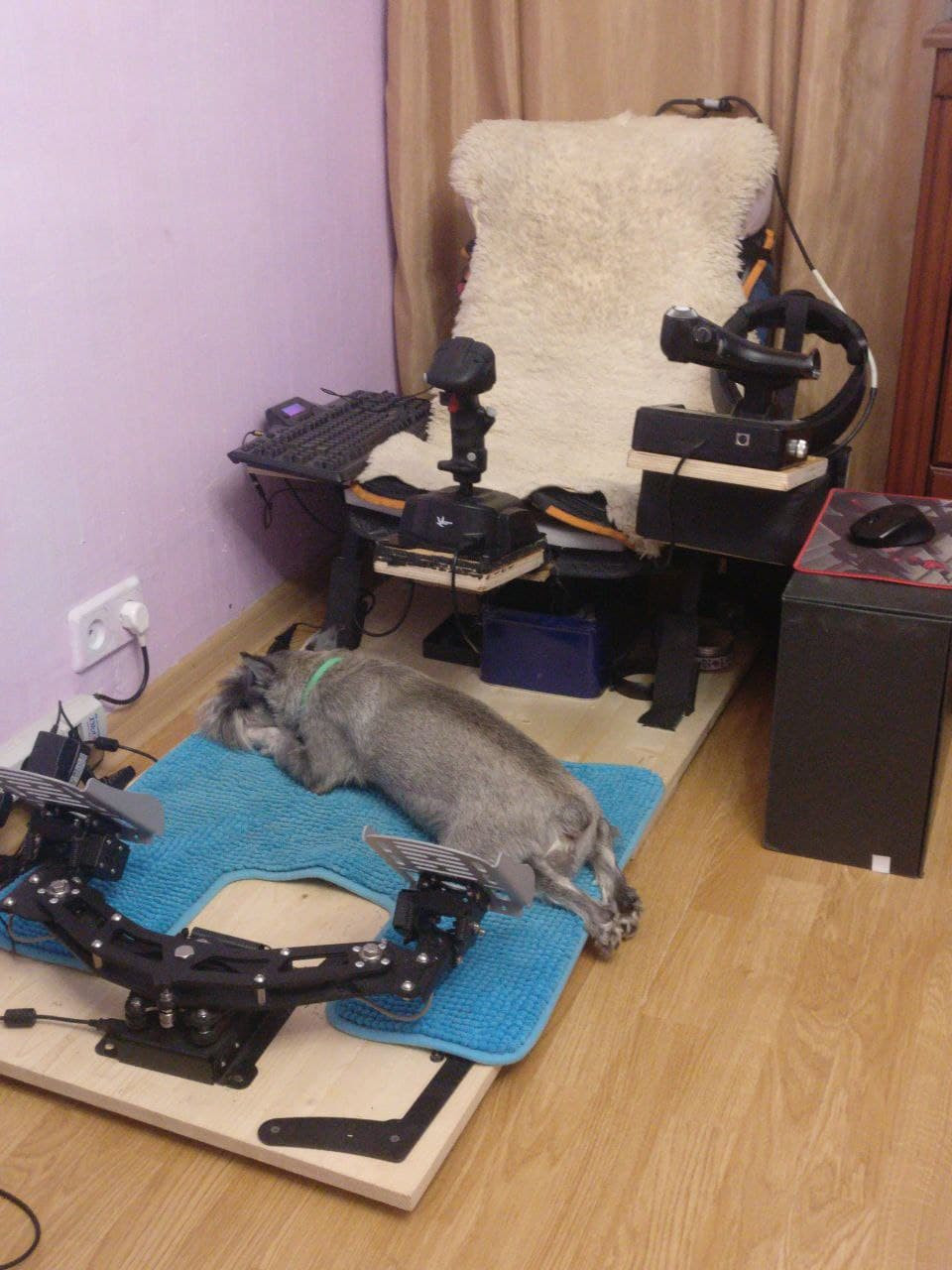

 Апгрейд ковра-самолета?

[=FA=CATFISH]

12 минут назад, Hola сказал:

 Апгрейд ковра-самолета?

Собачка оценила спальное место ))

Изменено 15 августа 2021 пользователем =FA=CATFISH

[buyvol10]

44 минуты назад, =FA=CATFISH сказал:

Собачка оценила спальное место ))

теперь это уже не ковëр. Обыкновенное место вирпила.

[-DED-Mazai]

2 часа назад, Hola сказал:

 Апгрейд ковра-самолета

ага,и штурман ждёт старта..)

[Link44]

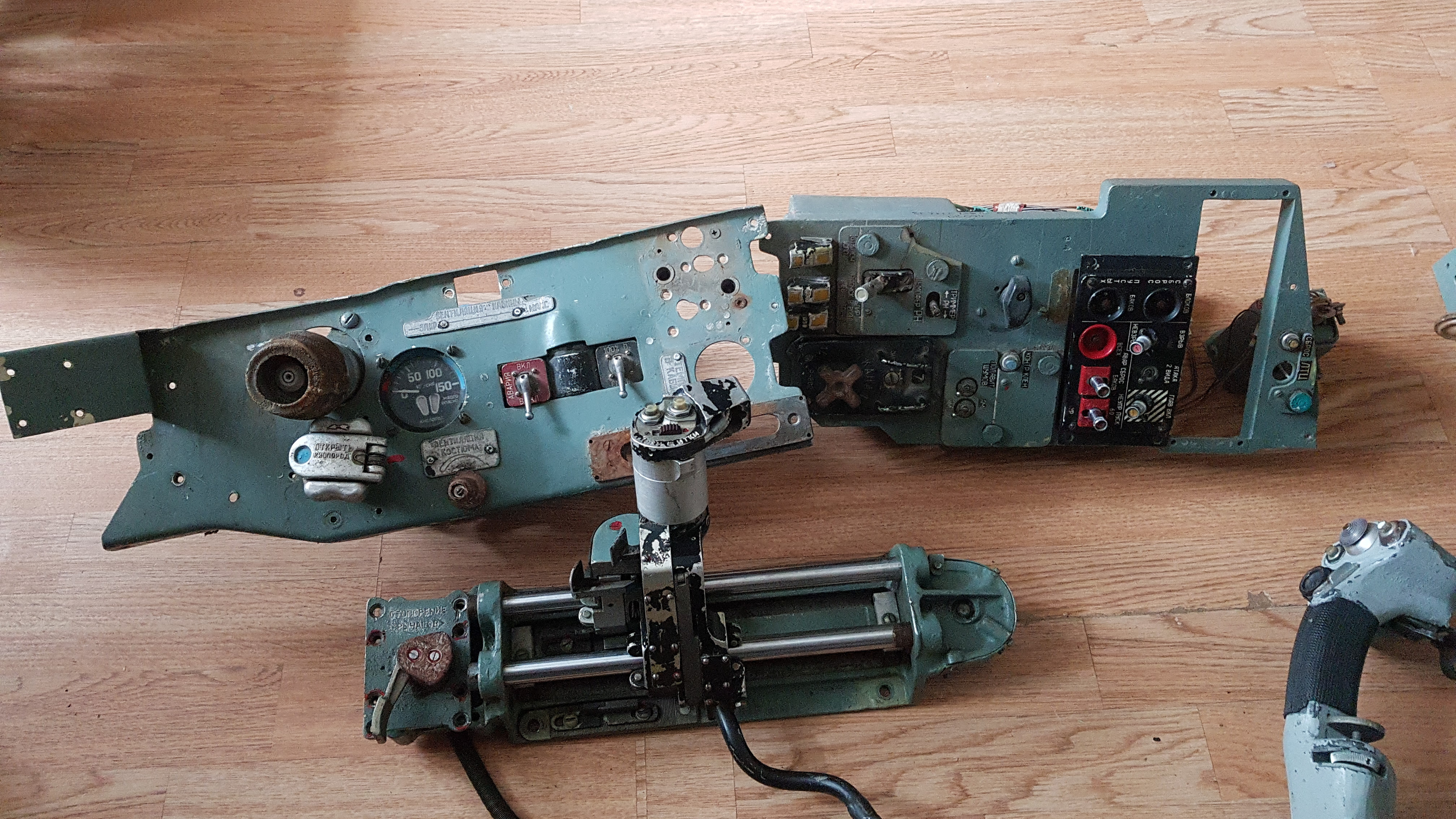

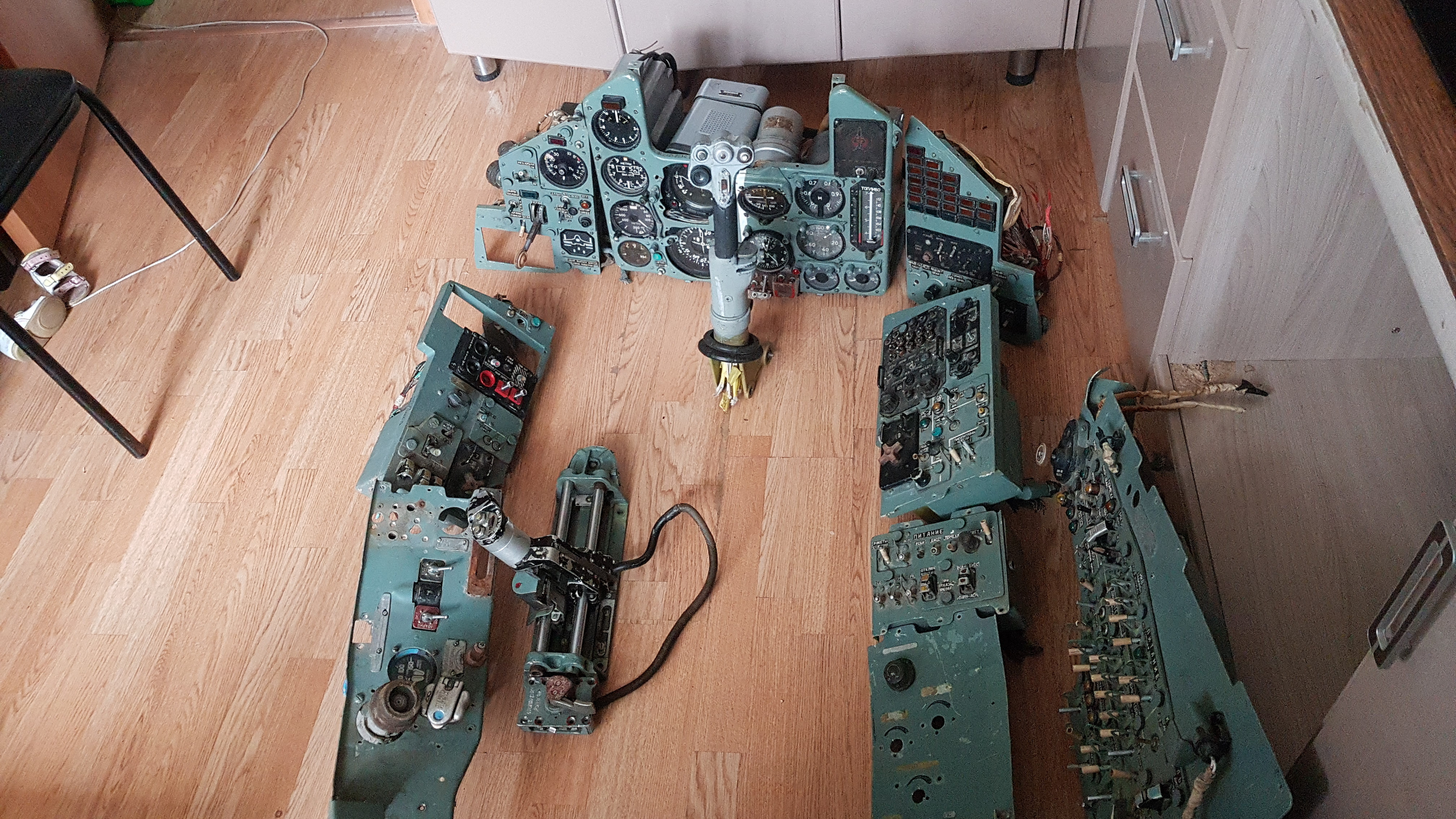

Даешь Су-25 на каждой кухне!

Железо собиралось около 10 лет. Сейчас привожу в нормальное состояние потихоньку.

[Vumpel18]

1 час назад, Link44 сказал:

Даешь Су-25 на каждой кухне!

Железо собиралось около 10 лет. Сейчас привожу в нормальное состояние потихоньку.

Для штурма - ШЕДЕВРАЛЬНЫЙ набор.

Без Kreml будет тяжко всё завести.

[ABP_158]

А кресло где?

[Link44]

25 минут назад, Vumpel18 сказал:

Для штурма - ШЕДЕВРАЛЬНЫЙ набор.

Без Kreml будет тяжко всё завести.

Приборы кроме барометрических будут на уас-б, все что останется и ввод на f3. Уж больно конфигуратор хорош у Стаса.



20 минут назад, ABP_158 сказал:

А кресло где?

Есть и кресло, и педали и прицел. Как то не влезает мне 100кг кресло в однушку. А с панелями я работаю, поэтому и держу дома.

[Link44]

Фотки поближе. Других нет, я не любитель фотографировать в процессе. Воронежцам в принципе могу вживую показать)) Да и гостям города;)







[ABP_158]

Если будет нужда в аэрографе,обращайтесь.Мне в свое время подарили,две штуки пылятся без дела.С удовольствием поделюсь.

[Link44]

Спасибо, аэр есть. Человека с 3д принтером найти бы неподалёку.

[ABP_158]

20 минут назад, Link44 сказал:

Человека с 3д принтером найти бы неподалёку.

Попробуйте в интернете поискать,сейчас этих контор....другое дело,что они берут заказы от 3-5 тыс.



[Link44]

В том то и дело. У меня мелочёвка, типа ручек реостатов и колпачков на азс, нашим конторам неинтересно, либо хотят сотни денег.

[ReviZorro]

1 час назад, Link44 сказал:

В том то и дело. У меня мелочёвка, типа ручек реостатов и колпачков на азс, нашим конторам неинтересно, либо хотят сотни денег.

Под такой проект можно и свой принтер завести. Вещь в хозяйстве весьма полезная.

[Link44]

23 минуты назад, ReviZorro сказал:

Под такой проект можно и свой принтер завести. Вещь в хозяйстве весьма полезная.

Мысли бродят уже такие)

[Pan_Doctor]

12 часов назад, Link44 сказал:

Даешь Су-25 на каждой кухне!

Железо собиралось около 10 лет. Сейчас привожу в нормальное состояние потихоньку.

https://reaa.ru/threads/prodaju-pribory-datchiki-tema-budet-popolnjatsja.66588/page-18

посмотри, может нужно

[Link44]

7 часов назад, Pan_Doctor сказал:

https://reaa.ru/threads/prodaju-pribory-datchiki-tema-budet-popolnjatsja.66588/page-18

посмотри, может нужно

Спасибо, я посматриваю реаа, как без этого.

[doktor_3007]

28.08.2021 в 14:13, Link44 сказал:

Даешь Су-25 на каждой кухне!

Железо собиралось около 10 лет. Сейчас привожу в нормальное состояние потихоньку.

Вот это кайф будет!!!!!!!!!!

[bunik]

2 часа назад, doktor_3007 сказал:

Вот это кайф будет!!!!!!!!!!

Кайф будет, если ЕД сделают Су25 полноценным модулем, а так особо толку нет от этой кабины, только порадоваться что собрал.

[Link44]

3 часа назад, bunik сказал:

Кайф будет, если ЕД сделают Су25 полноценным модулем, а так особо толку нет от этой кабины, только порадоваться что собрал.

Системы не смоделированные в игре будут реализовываться сторонними средствами(запуск/останов двигателей, работа с ПНК, СУВ), логика работы по масимуму будет приближена к РЛЭ. Те системы что нужны только в реальных полетах (кислородная например) реализованы не будут.

[FaRiK_]

23 часа назад, bunik сказал:

Кайф будет, если ЕД сделают Су25 полноценным модулем

Мечтать не вредно ?

Некоторые системы можно сделать самому (К примеру пиропатроны, в разрез рычага катапультирования сунуть 2 тумблера и все дела. Вот вам и система притянутая за уши ? )

[bunik]

37 минут назад, FaRiK_ сказал:

К примеру пиропатроны

А че мелочиться - сразу систему самоуничтожения делай!)

[Etunami]

28.08.2020 в 03:08, Painbeaver сказал:

Что ж, вот и у меня наконец появилось то, что я могу назвать "домашним кокпитом":


Всегда хотел универсальное решение, чтоб можно было и в симуляторы летать без каких-либо компромиссов, в остальные игры играть и работать за нормальным столом.
И чтобы всё это не требовало получасового раскладывания-складывания.
Сетап на кронштейнах мне не зашёл, обвешать геймерское кресло со всех сторон мне показалось какой-то полумерой, поэтому мой выбор пал на Monstertech MTX Sim Rig и полноценный стол.
Вышло то, что вы видите на фото. Это не абсолютный идеал, к которому я стремился, но достаточно близко.
Вся установка на колёсиках, легко ездит и так же легко блокируется намертво, если нужно. Надо поработать за столом ? Снял кронштейн, подъехал вперёд, выдвинул кресло - всё делается довольно быстро. Хотя вариант с кронштейном ВКБ, каким бы он крутым не был, я буду ещё пересматривать.



Забавный факт - парни из Monstertech сказали, что я первый дебил из России кто заказал их кокпит. В связи с этим возникли проблемы с доставкой, а именно ограничение по длине посылок, отправляемых в РФ - 105см. Мне предложили два варианта, либо полный возврат денег, либо разрезать два основных профиля. Очевидно, я выбрал второй вариант. Парни всё сделали быстро и качественно, функционал не изменился ни на йоту, просто соединил профиль крепёжными элементами.
Я прекрасно понимаю, что всё это можно было сделать самому, нарисовать схему\модель, всё измерить, просчитать, заказать профиль у нас и остаться с двумя почками вышло бы минимум в два раза дешевле, но мне моё время дороже.



А с таможенным сбором сам разбирался или DHL все сделала только деньги перевести?

[ABP_158]

28 минут назад, Etunami сказал:

А с таможенным сбором сам разбирался или DHL все сделала только деньги перевести?

Если речь про Monstertech,то DHL до границы с Россией,дальше почтой России,все входит в стоимость заказа,никаких дополнительных платежей,и разборок с таможней.
