Печатная кулачковая механика - Объект 77-Б v2 (Последняя)

[JumpnShootman]

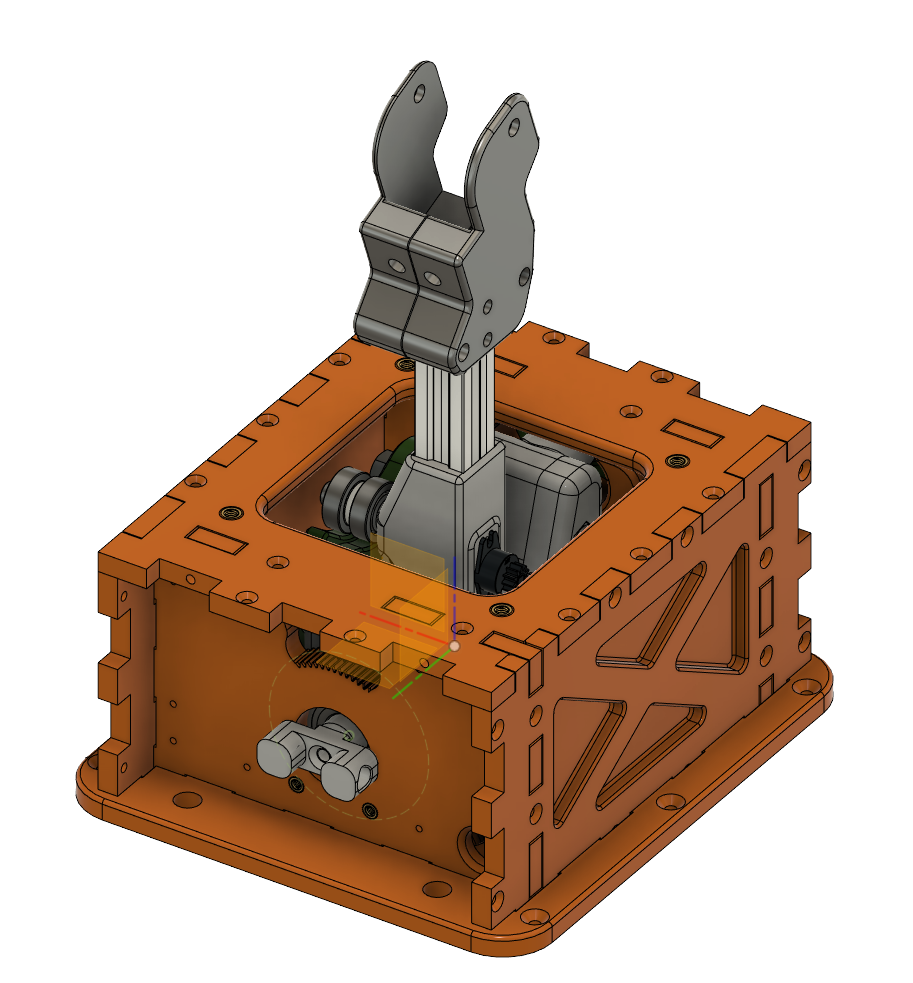

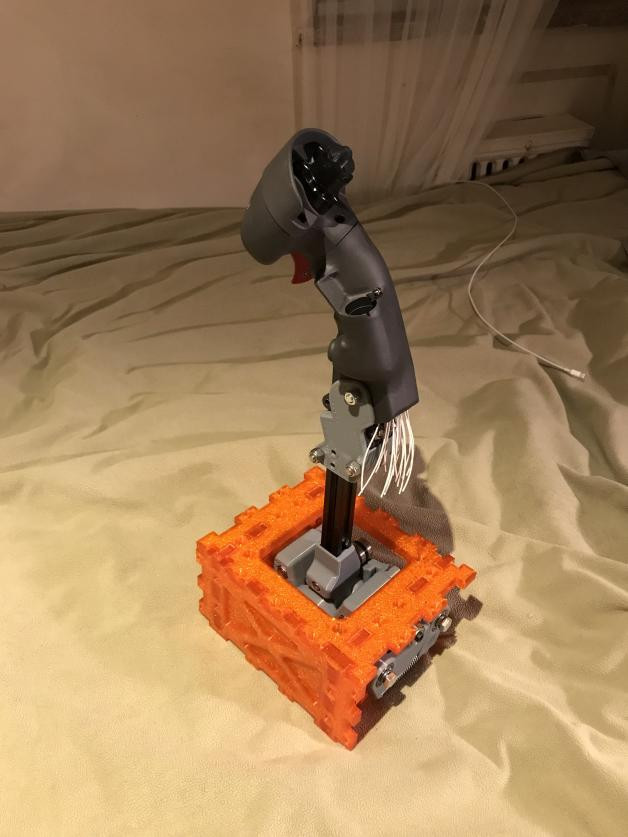

Working on my own remix of the original design scaled up 2.2x for 608 bearings. Using 4 6003 bearings for the axis. Designed first for my Panavia Tornado grip I have, but eventually for any use that can go on the 20x20 extrusion. I think I'll look into a M38 thread adapter for TM/Virpil sticks eventually. All printed with a 0.8 nozzle for strength in PETG.

Still gotta get the hall effect sensors mount designed so its not functionally complete yet.

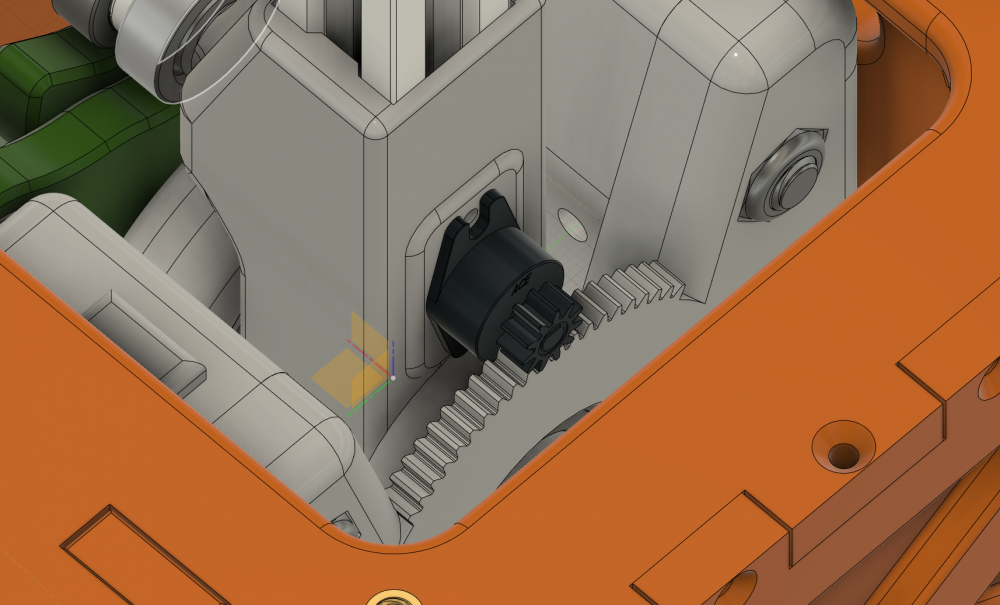

I tried lowering the cams 3mm so they close up a bit tighter around the roller bearings but I think that was a bad idea and now there is a noticeable clunk along their movement. I think I'll make a new cam profile for my purpose, since I don't want to reprint some of the parts I did with the 3mm lower cam arm axis. I also have some rotary dampers on the way that I'm going to put inside the axis on rack gears.

https://github.com/TomHVR/object-77b-Massive

Изменено 22 января 2022 пользователем JumpnShootman

[mixedd]

19.01.2022 в 19:21, Inhaber_q сказал:

Подскажите кто-нибудь, какие пружины лучше купить для данной механики.

Я поставил 0.8х10х25мм, но ещё не опробовал (механика ещё не в корпусе)

[aleksey21128]

Посоветуйте что лучше выбрать V1 или V2 (Cobra M5)?

[kpvel]

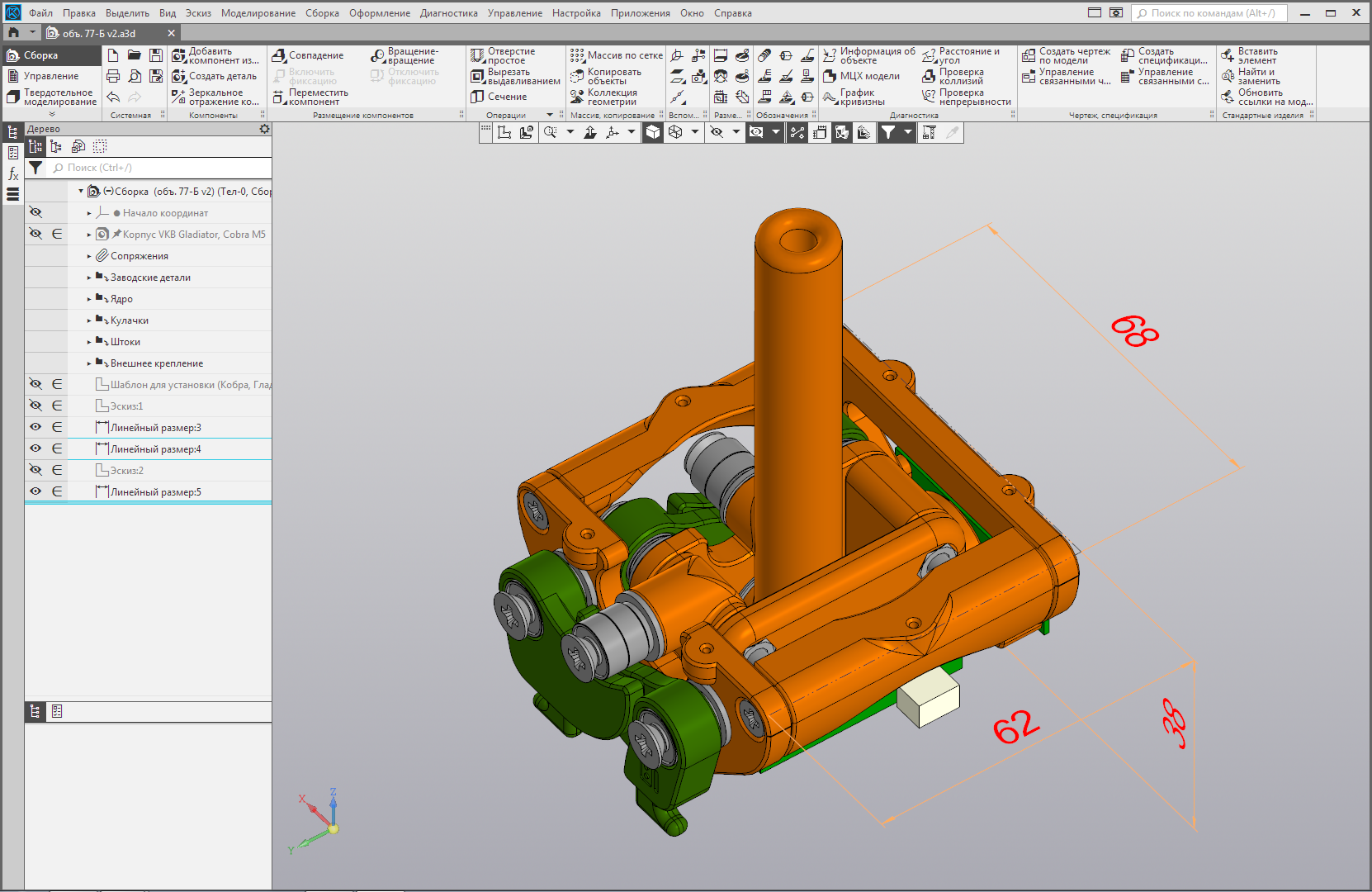

V2. У V2 размеры меньше.

[kpvel]

Первая версия

[kpvel]

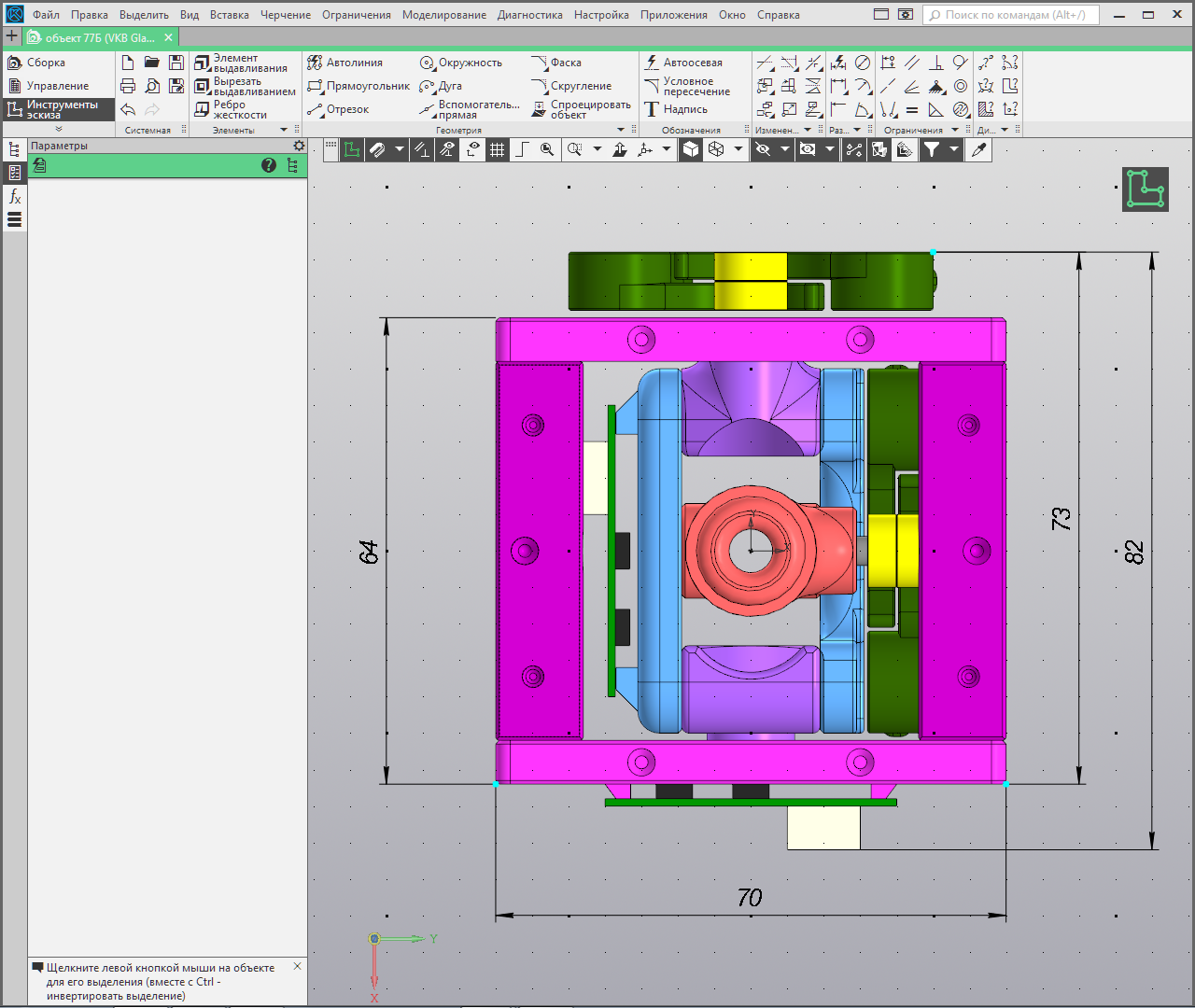

V2

[Origado]

Интересует установка новой механики в Гладиатор и Кобру с сохранением твиста. Понимаю, что нужно использовать соответствующий шток, но он отличается от родного. Или  совместно с новым штоком предполагается использовать старый (или его часть)? Поясните, пожалуйста, как заменить механику с сохранением твиста в ручке.



Скрытый текст



Изменено 20 ноября 2022 пользователем Iceslav

[unhappytroll]

Во-первых, зачем? Во-вторых, учитывая форму родного штока в ручке - вам придётся либо печатать его полностью, либо отрезать ниже ручки и как-то приделывать к печатному штоку. Педали найти проще кмк.

[Origado]

18.03.2021 в 22:18, Karavan сказал:

В архиве 4 вида штоков.

• VKB Gladiator и Cobra M5 с сохранением твиста (ручка на 17мм выше)

В первом сообщении как будто обозначено, что, если требуется, твист можно сохранить. Собственно отсюда и возник вопрос "Как использовать данный вид штока?"

[unhappytroll]

так я и сказал. отрезать родной шток ниже ручки (померять сколько надо по чертежу или напечатанной детали). и закреплять шурупами или штифтами. возможно придётся предварительно просверлить.

[Serg66RUS]

Всем привет! Можно ли у кого заказать механику на гладиатор самый первый, с твистом, желательно. Рука не поднимается выбросить.

[buyvol10]

16.02.2023 в 17:56, Serg66RUS сказал:

Всем привет! Можно ли у кого заказать механику на гладиатор самый первый, с твистом, желательно. Рука не поднимается выбросить.

Гладиатор выбросить? ?

[raf424]

Поделитесь, пож-та, файлами подшипников и шайб для компаса, а то без них не особо понятно что и куда ставить

Изменено 19 августа 2023 пользователем raf424

[RuSh-Zummer]

кто нибудь может собрать такую механику на продажу?
нужна в сборе, для кобры m5 без твиста
с пересылом в Новосибирск

[72AGs_Buzoter]

14.06.2021 в 21:24, Karavan сказал:

@Johnet не понял вопрос, какая каретка? Желательно картинкой.

@wb-frost PLA - детский филамент, для технической печати не особо подходит, механически и химически не обрабатывается. Переходи на PET-G, он очень прост в печати.

ПЛА тут будет даже предпочтительнее, потому, что более жесткий и минимум искажений при печати. Нужно только подобрать режимы и филамент. Лично я техничку печатаю в основном из ПЛА "Белоснежка" одной известной московской конторы на 210гр - показал он себя прекрасно.

[72AGs_Buzoter]

18.03.2021 в 22:18, Karavan сказал:

Выкладываю файлы 3D-печатной механики

Уважаемый Караван, а нет ли случайно у Вас модели рукоятки РУСа для печати? И второй вопрос: я не владею компасом, не могли бы Вы выложить файлы в формате STEP?

[RuSh-Zummer]

друзья, сделайте пожалуйста 2 готовых комплекта для кобры m5 без твиста
с пересылом в Новосибирск

[RuSh-Zummer]

Эх, ... придется делать самому.
Не привыкать!

[vvm13ru]

02.11.2023 в 22:41, 72AGs_Buzoter сказал:

ПЛА тут будет даже предпочтительнее, потому, что более жесткий и минимум искажений при печати. Нужно только подобрать режимы и филамент. Лично я техничку печатаю в основном из ПЛА "Белоснежка" одной известной московской конторы на 210гр - показал он себя прекрасно.

У меня с PLA вначале всё выглядело ОК, но ряд деталей поломалось через год-другой. Это такие детали, какие были под постоянной нагрузкой - например, к ним были прицеплены постоянно растянутые пружины или в дырки были загнаны подшипники под давлением.

[JumpnShootman]

On 12/6/2023 at 7:29 AM, vvm13ru said:

У меня с PLA вначале всё выглядело ОК, но ряд деталей поломалось через год-другой. Это такие детали, какие были под постоянной нагрузкой - например, к ним были прицеплены постоянно растянутые пружины или в дырки были загнаны подшипники под давлением.

PLA plastic appears rigid, but moves slowly over time when subjected to force.

PETG plastic feels soft to the touch, but returns to its shape and holds it better.

---- google translate ----

PLA-пластик кажется жестким, но со временем медленно перемещается под воздействием силы.



Пластик PETG мягкий на ощупь, но возвращает свою форму и лучше ее держит.

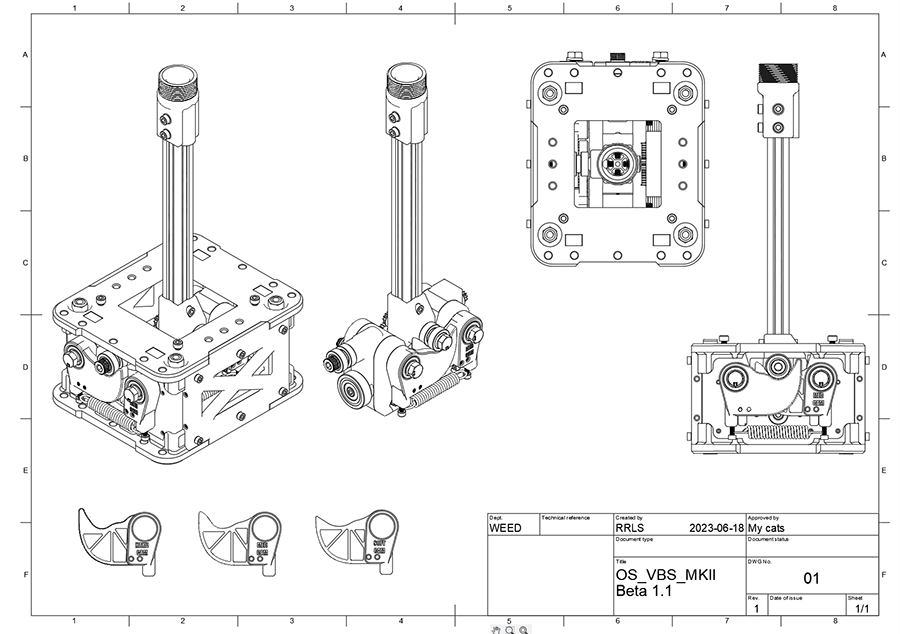

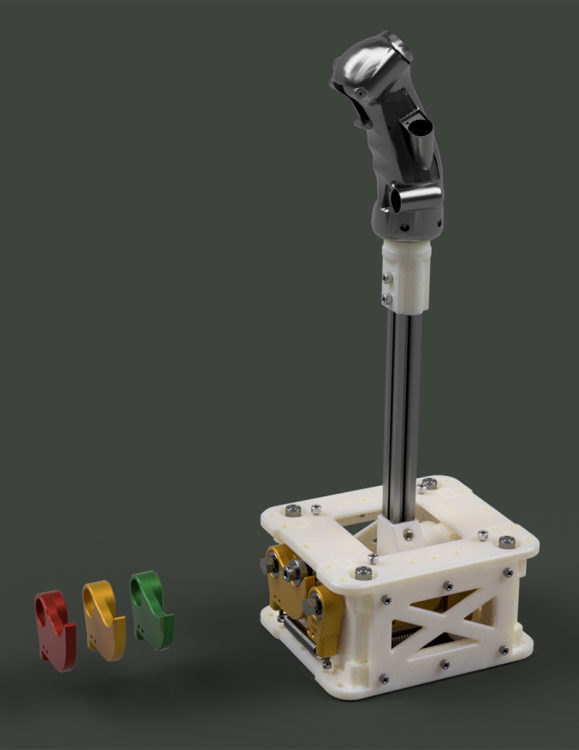

Update on my big gimbal / Обновление моего большого джойстика



Also my big gimbal has mechanical files now.

Working on big update next month for helicopters and jets.



--- google translate ----

Кроме того, в моем большом подвесе теперь есть механические файлы.



В следующем месяце работаем над большим обновлением для вертолетов и самолетов.

https://github.com/RightRudderLeftStick/OpenSource-VeryBigStick





Изменено 18 марта 2024 пользователем JumpnShootman

[JumpnShootman]



[DIY-Pilot]

Привет всем! Классный, интересный проект! Спасибо разработчику! Собираюсь использовать на "thrustmaster hotas". Вместо подлинника потенциометра я бы хотел попробовать магнитные датчики. Что вы бы мне посоветовали использовать?

[FoxyPitate]

есть ли в продаже у кого собранная механика для cougar, может кто возьмётся сделать у кого уж есть опыт

[72AG_SerWolf]

Автору большое спасибо.

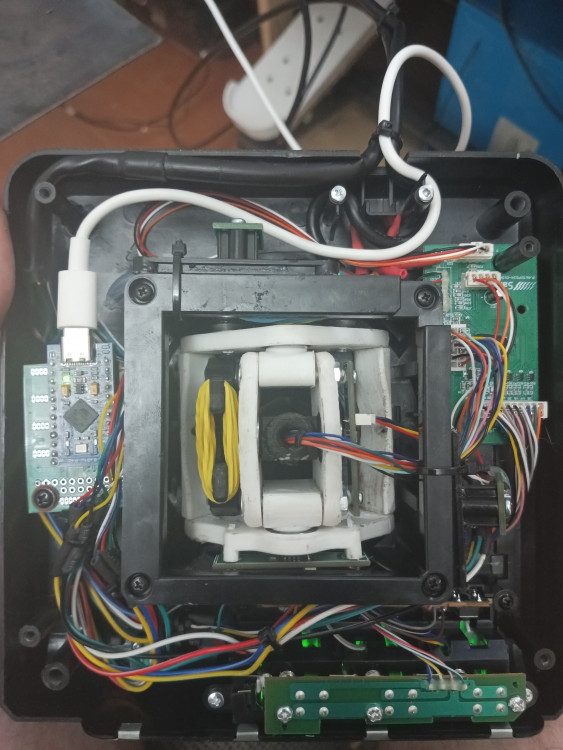

Поставил эту механику в рус сайтек х52про. Люфт ручки на штоке, да и сама загрузка пружиной задолбала

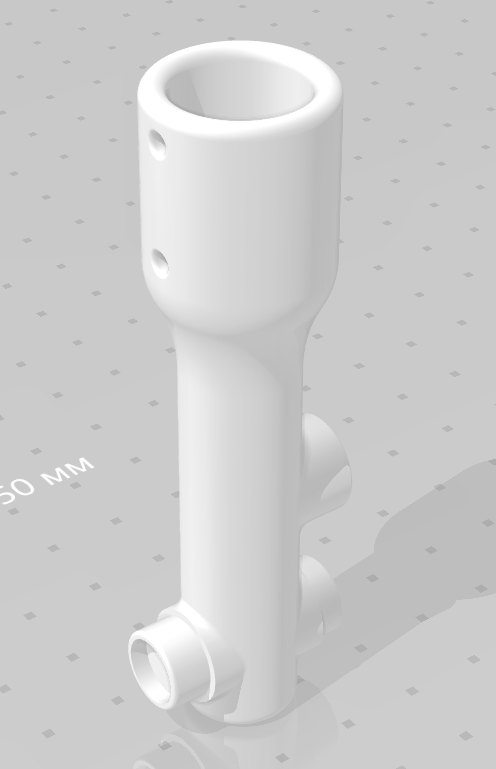

Единственное изменил шток (верхняя часть другого диаметра и подлиннее сделал).

Родные датчики не подходят, поэтому поставил тле5010 и контроллер ммджой.

Родные датчики правда пришлось оставить внутри, так как при отключении отсутствующие оси скачут. Может позже переделаю полностью рус на ммджой.

И ещё - загрузку пока сделал канцелярскими резинками. Кто чем загружал? Может пружины какие купить конкретные?
