И снова, здравствуйте.



Выкладываю файлы 3D-печатной механики - Объект 77-Б v2.

На этот раз с исходниками в формате КОМПАС-3D v19.

Механика крайняя последняя в этой серии. Габариты уменьшены до предела, уменьшать дальше - значит уменьшать надежность. Все уперлось в размер кулачков.

Отлично себя показала на джойстиках VKB Gladiator, Cobra M5 и Thrustmaster Cougar. Можно установить и на другие аппараты, куда приспособите, согласно габарита (см. размеры).





Рабочий угол - 30° (+/- 15°).



Используется 2 вида подшипников:

• MR104 (4х10х4мм) - 12шт. (кулачки и толкатели);
• 6700 (10х15х4мм) - 4шт. (оси).



Механика собирается на винтах М4 с головками в "потай", шайб увеличенных, конусных для подшипников и черных саморезов.



Метизы:

• Саморез черный 3,5х20мм - 4шт;
• Винт "потай" М4х20мм - 4шт;
• Винт "потай" М4х35мм - 2шт;
• Винт "потай" М4х45мм - 2шт;
• Гайка М4 - 6шт;
• Шайба М4 увеличенная - 6шт;
• Шайба М4 конусная - 6шт.



В архиве 4 вида штоков.

• VKB Gladiator и Cobra M5 с сохранением твиста (ручка на 17мм выше) и без твиста (высота регулируется);
• Thrustmaster HOTAS Cougar и Warthog (под гайку);
• VKB MSG, Kosmosima.



В модели предусмотрены посадочные площадки под датчики MaRS (35мм) и штатные магниты Cobra M5 8х2мм.

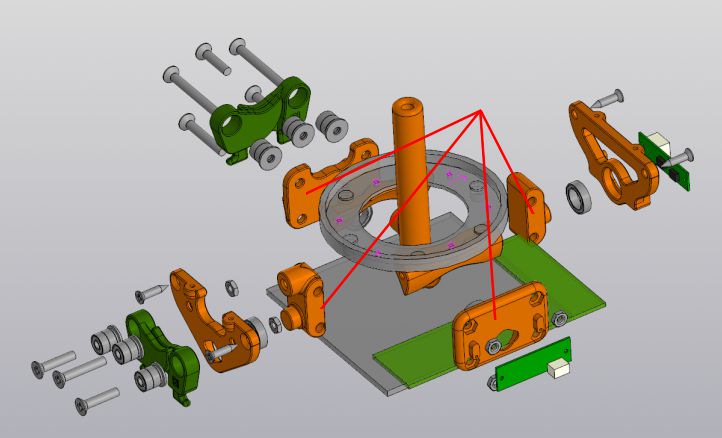

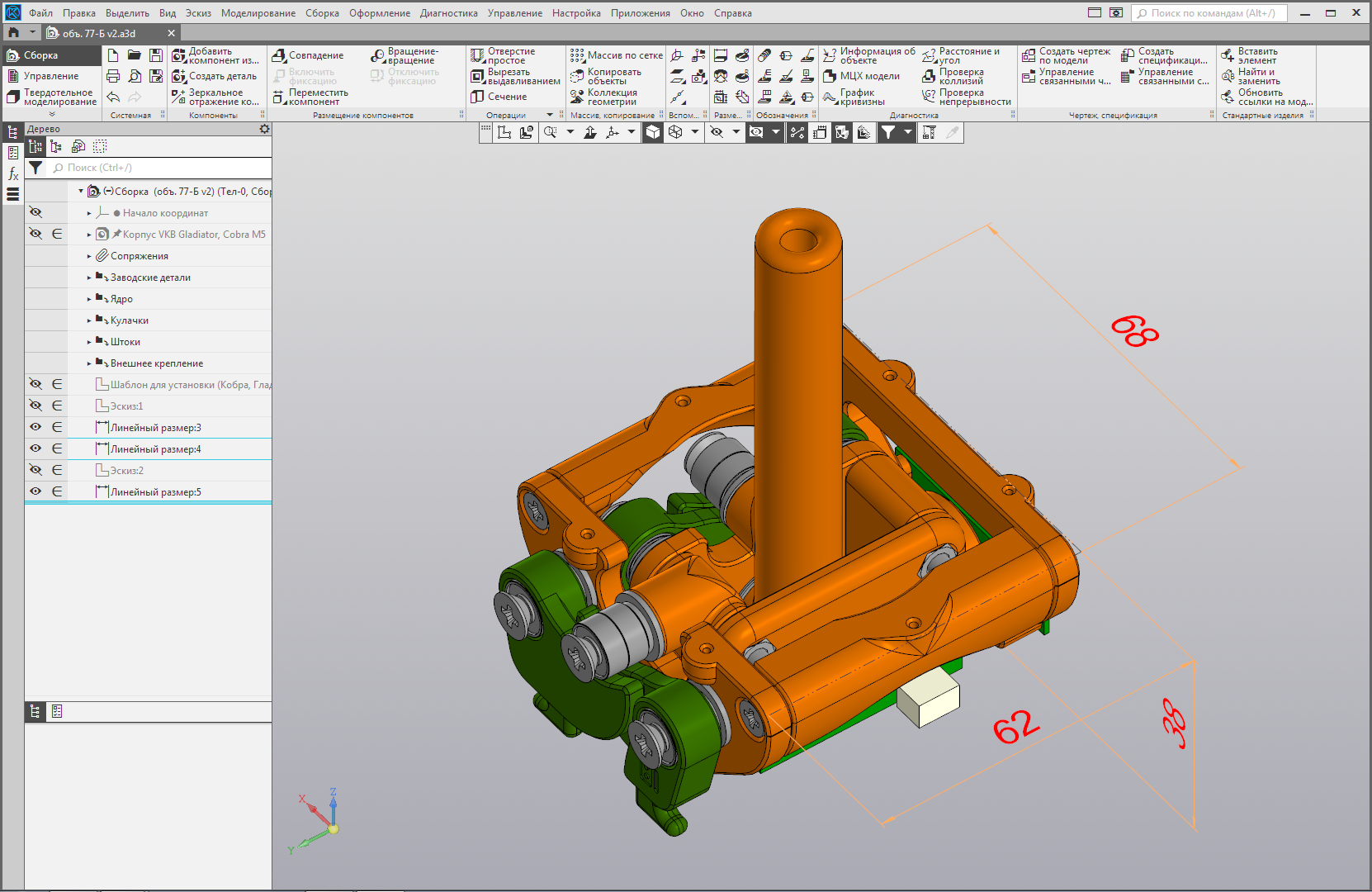

Также положил в архив шаблон для удобной установки на VKB Gladiator и Cobra M5 и инструкцию по установке.



Скрытый текст



Ссылки на скачивание:



Файлы STL для печати:       https://cloud.mail.ru/public/C59q/CGfGUPLpt

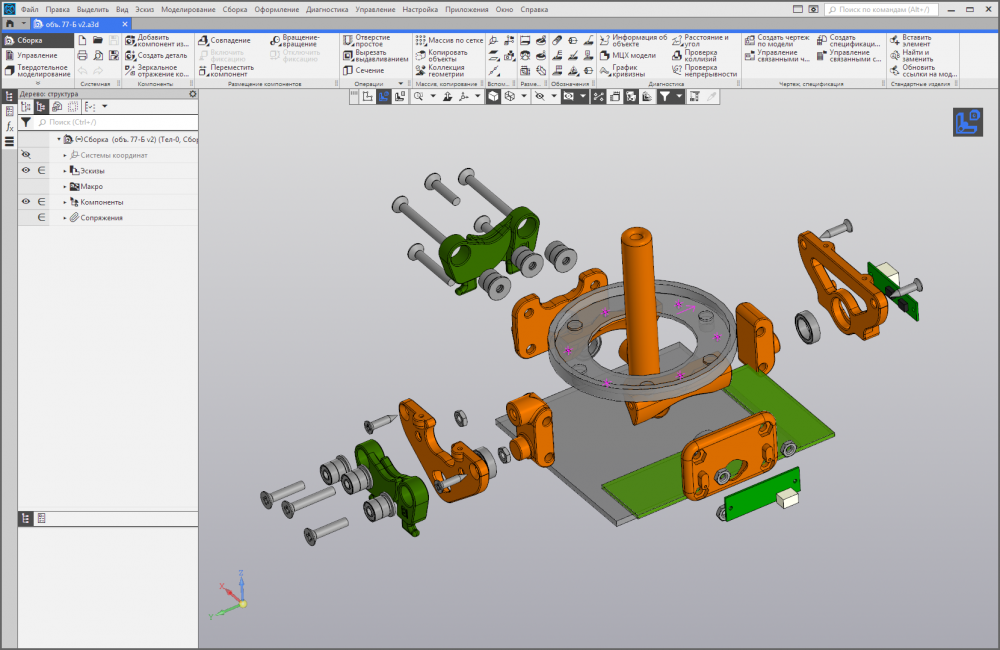

Файлы КОМПАС-3D v19:     https://cloud.mail.ru/public/vVMW/BCiELCNeb



Шаблон для установки:      https://cloud.mail.ru/public/mU33/CWQdsw3Kj

Инструкция по установке: https://cloud.mail.ru/public/vRvi/PSoEnH68B



Пользуйтесь, разбирайтесь, дерзайте!
