Куплю контроллер на замену GVL-224

[StorkNet]

Собственно, дошли руки до «оживления» неработающего «подстульника» BRD-DS.

С Arduino связываться не хочется, поэтому нахожусь в поисках готового решения, которое сможет работать с цифровыми датчиками RAMS и имеет на борту матрицу кнопок 5×4 (или больше).

[Vumpel18]

Какой РУС установлен ?

Скрытый текст

Чем же контроллер на базе Arduino  рожей не вышел ?

Готовое решение - контроллеры Kreml, только они уже стали большой редкостью.

И Вы на 100% уверены, что именноустановлены цифровые датчики RAMS ?



[Antony99]

4 минуты назад, Vumpel18 сказал:

Чем же контроллер на базе Arduino  рожей не вышел ?

матрицы кнопок нет -)

[StorkNet]

16 минут назад, Vumpel18 сказал:

Какой РУС установлен ?

CH Fighterstick



16 минут назад, Vumpel18 сказал:

Чем же контроллер на базе Arduino  рожей не вышел ?

Субъективно : )



16 минут назад, Vumpel18 сказал:

И Вы на 100% уверены, что именно установлены цифровые датчики RAMS ?

Вроде как да.

Изменено 7 ноября 2020 пользователем StorkNet

[Vumpel18]

3 минуты назад, StorkNet сказал:

Вроде как да.

В таком случае только контроллеры Kreml.

Бюджетный вариант - проект MMJOY2, только датчики RAMS под замену.

[MYCYJIbMAHUH]

Купить кобру  м-5 второй версии на потроха.

8 минут назад, StorkNet сказал:

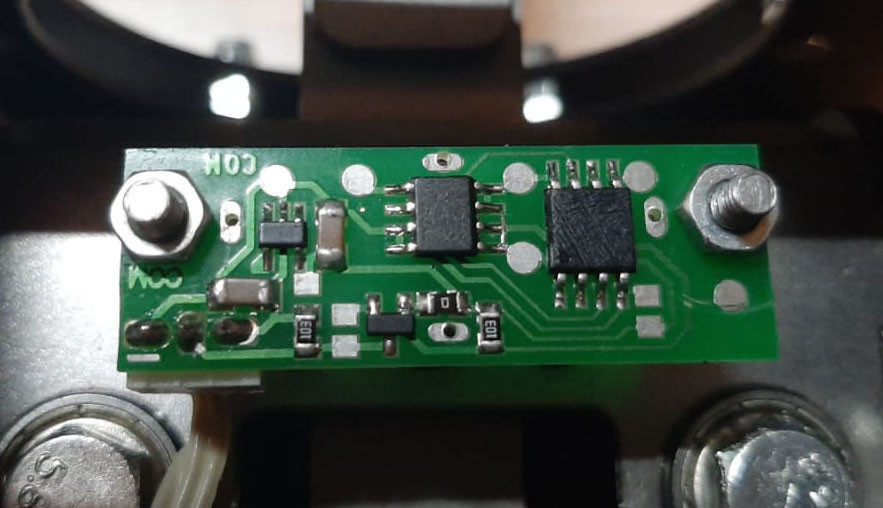

На сенсоре,правые нижние лапки-это сопля ?

[Botanik]

13 минут назад, MYCYJIbMAHUH сказал:

Купить кобру  м-5 второй версии на потроха.



Где её взять?

[StorkNet]

4 минуты назад, MYCYJIbMAHUH сказал:

Купить кобру  м-5 второй версии на потроха.

Не самый распространённый продукт в продаже… Плюс, насколько понимаю, без платы расширения там будут определённые сложности с подключением коммутации ручки.



11 минут назад, MYCYJIbMAHUH сказал:

правые нижние лапки — это сопля?

Нет, просто что-то налипло )

[MYCYJIbMAHUH]

3 минуты назад, StorkNet сказал:





Нет, просто что-то налипло )

Это Вы ко мне обращались? У вашего джойстика проблема с осью тангажа?



8 минут назад, =N=Bonaparte сказал:

Где её взять?

Мне сегодня в город привезли.В понедельник заберу)).



[StorkNet]

1 минуту назад, MYCYJIbMAHUH сказал:

У вашего джойстика проблема с осью тангажа?

У «нашего джойстика» проблема с неопределяющимся под Win10 контроллером. К огрызку изоляции, случайно налипшему на контакты это не имеет никакого отношения : )

30 минут назад, Vumpel18 сказал:

Бюджетный вариант - проект MMJOY2, только датчики RAMS под замену.

Это понятно. Но пока есть небольшая надежда на покупку более-менее готового решения — подожду.

[MYCYJIbMAHUH]

7 минут назад, StorkNet сказал:

У «нашего джойстика» проблема с неопределяющимся под Win10 контроллером. К огрызку изоляции, случайно налипшему на контакты это не имеет никакого отношения : )

Кнопки кобры подключены через сдвиговые регистры.Вашу ручку можно легко переделать.Я делал такую работу поэтому и пишу .В ручку спокойно поместится два сдвиговых регистра на плате расширения.

Изменено 7 ноября 2020 пользователем MYCYJIbMAHUH

[Antony99]

2 часа назад, Vumpel18 сказал:

В таком случае только контроллеры Kreml.

Бюджетный вариант - проект MMJOY2, только датчики RAMS под замену.

а от цифрового GVL контроллера датчики с Ардуино не работают? датчики на kmz41, вроде как с Атмега дружит.

[busel]

такой не подойдет?



[2./SG2_Semyon-]

Можно ProMicro или Teensy++ 2 использовать. Эти платы в России купить легко, если не хочется ждать из Китая.



@Komaroff делает клон контроллера F3.

Изменено 7 ноября 2020 пользователем semenovkr

[Vumpel18]

13 минут назад, Antony99 сказал:

а от цифрового GVL контроллера датчики с Ардуино не работают? датчики на kmz41, вроде как с Атмега дружит.

Пожалуйста покажите, кто подружил датчики RAMS (аналог, цифра).





6 минут назад, busel сказал:

такой не подойдет?



К большому сожалению нет.

8 минут назад, semenovkr сказал:

Можно ProMicro или Teensy++ 2 использовать. Эти платы в России купить легко, если не хочется ждать из Китая.

Тема с лета мертва.

Проще перевести на MMJOY2 - контроллер на базе платы Pro Micro, два датчика TLE5010, плата расширения на три регистра если не устроит матрица.

[2./SG2_Semyon-]

Я поставил teensy в РОШ @K-51. Подключил плату расширения и RAMS. Всё живет и работает?

[Vumpel18]

Вот Вам и решение.

[Komaroff]

Осталось несколько таких рестайлтнговых плат L3/F3 Kreml.

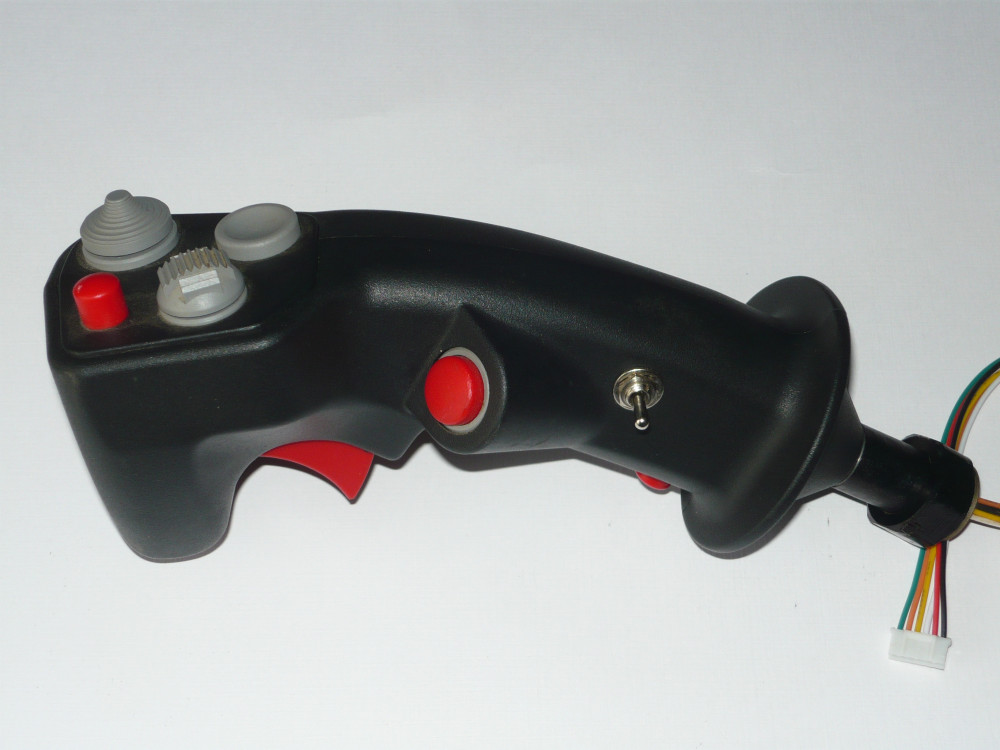

Шлейфом подключены сдвиговые регистры CD4021, на этот разъем можно подключить регистры ручки. Только в ручке на фото выше я вижу 6 жил на шлейфе, а интерфейс регистров 5 жил, здесь надо разобраться с распиновкой.

На контроллере также есть разъем для подключения диодной матрицы (насколько помню, в ранних БРД обычно применялись матрицы).

Габарит контроллера 50х50мм.

USB можно подключать к "принтерному" разъему на плате или через простой переходник к вспомогательному разъему (чтобы не зависеть от расположения окна для USB на корпусе). Позже дам фотку переходника.



[Antony99]

6 часов назад, Vumpel18 сказал:

Пожалуйста покажите, кто подружил датчики RAMS (аналог, цифра).

я на педалях Баура родной KMZ41  к Ардуине подключил работают педали.

[=BULAT=PAPasha]

У меня педали BRD на контроллере gvl224 в win10 работают, пробовал.

А с джоем чё?

[StorkNet]

4 часа назад, =BULAT=PAPasha сказал:

У меня педали BRD на контроллере gvl224 в win10 работают

Оно раз на раз не приходится. Зависит от контроллеров USB на материнке — на старом железе джойстик без проблем работал под Win10.

В принципе, проблема решается покупкой USB 2.0/PCI-E, но я предпочёл заменить контроллер.



[Antony99]

4 часа назад, =BULAT=PAPasha сказал:

У меня педали BRD на контроллере gvl224 в win10 работают, пробовал.

А с джоем чё?

повезло,на новой мат плате не будет работать

[=BULAT=PAPasha]

Спасибо. Буду знать.

Тогда, может знает кто как подключить педали к контроллеру Кота? На базе рус есть разъём для педалей, там просто надо найти +- и землю или не все так просто?

Кстати, датчик на контроллере gvl цифровой или аналоговый?

Изменено 8 ноября 2020 пользователем =BULAT=PAPasha

[Antony99]

9 минут назад, =BULAT=PAPasha сказал:

Спасибо. Буду знать.

Тогда, может знает кто как подключить педали к контроллеру Кота? На базе рус есть разъём для педалей, там просто надо найти +- и землю или не все так просто?

Кстати, датчик на контроллере gvl цифровой или аналоговый?

аналог, насчет Кота не знаю, я к Ардуино подключил, залил MMJOY и вперед.

[unhappytroll]

07.11.2020 в 17:24, MYCYJIbMAHUH сказал:

Кнопки кобры подключены через сдвиговые регистры.Вашу ручку можно легко переделать.Я делал такую работу поэтому и пишу .В ручку спокойно поместится два сдвиговых регистра на плате расширения.



Где бы ещё взять-то готовые - нигде не нашёл на 4021.

[MYCYJIbMAHUH]

8 часов назад, unhappytroll сказал:

Где бы ещё взять-то готовые - нигде не нашёл на 4021.

Тут могут запаять.Сколько Вам нужно регистров?

[unhappytroll]

7 часов назад, MYCYJIbMAHUH сказал:

Тут могут запаять.Сколько Вам нужно регистров?

а это смотря сколько они будут стоить.

[Antony99]

Кто нибудь подружил датчики RAMS цифра от GVL224 и Ардуино или Тини прошитый прошивкой от Кремль ? интересует именно цифра.

Изменено 27 мая 2021 пользователем Antony99

[Vumpel18]

09.11.2020 в 14:26, unhappytroll сказал:

а это смотря сколько они будут стоить.

Так сколько Вам, для полного счастья, необходимо ?

[unhappytroll]

Только что, Vumpel18 сказал:

Так сколько Вам, для полного счастья, необходимо ?

Да я уж давно купил.

[Komaroff]

9 часов назад, Antony99 сказал:

Кто нибудь подружил датчики RAMS цифра от GVL224 и Ардуино или Тини прошитый прошивкой от Кремль ? интересует именно цифра.

Уточни, плиз, вопрос.

Сам цифровой сенсор RAMS (как отдельное устройство) поддерживается контроллерами Kreml.
