Педали Hofmann SIMPED Vario

[Byzantian]

Недавно стал владельцем "антикварных" педалей Hofmann SIMPED Vario, работы мастера Дитера Хофмана (вероятно кон.ХХ-нач.XXIв.). Работают совместно со старенькой и потертой базой Thrustmaster Hotas Cougar.

По механике педалей никаких нареканий нет, всё отлично. Большой ход, четкий центр; никаких скрипов и посторонних шумов. Слышно, пожалуй, только пружину. Думаю потом разобрать, посмотреть и обновить смазку - но это потом...

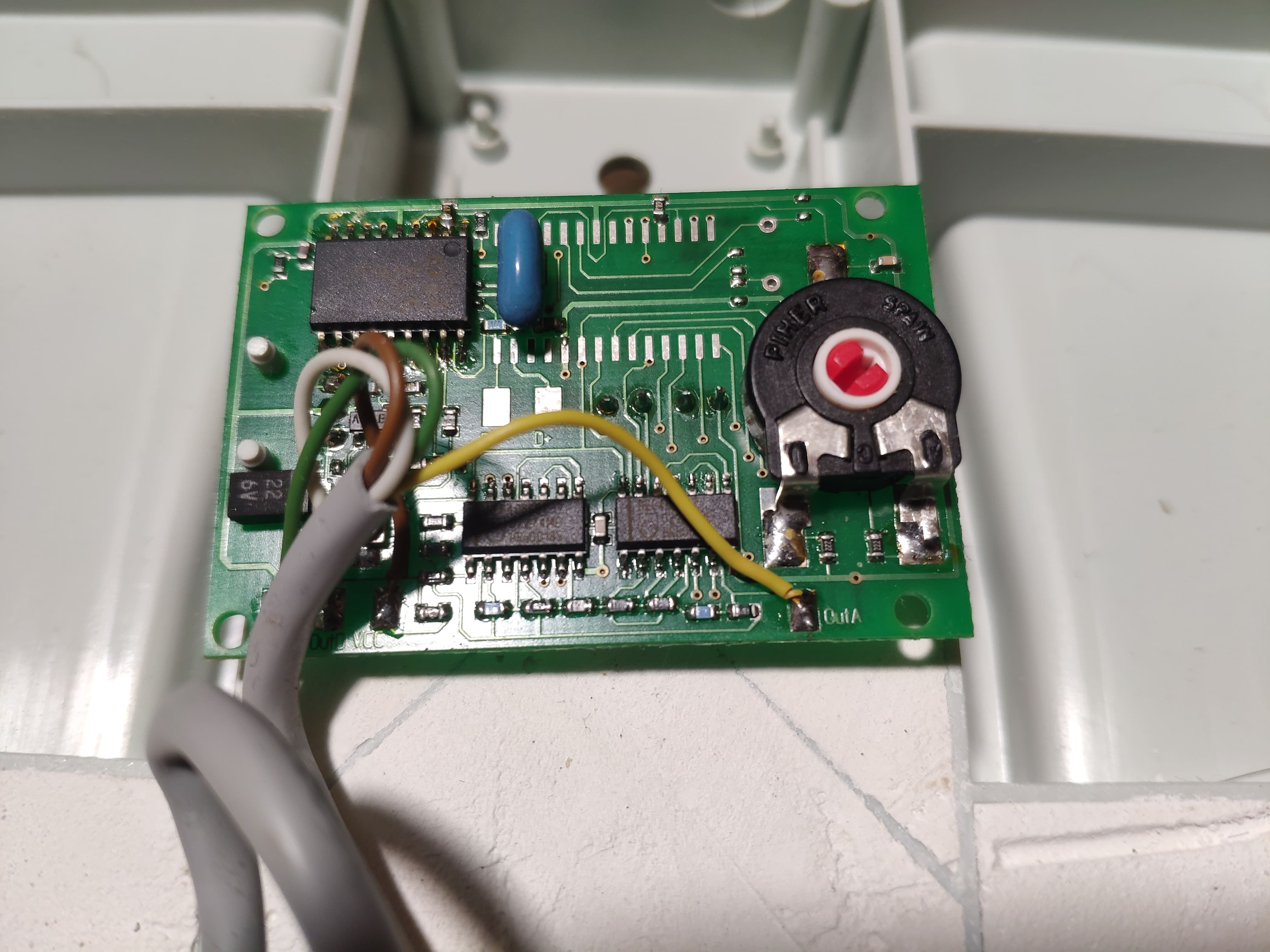

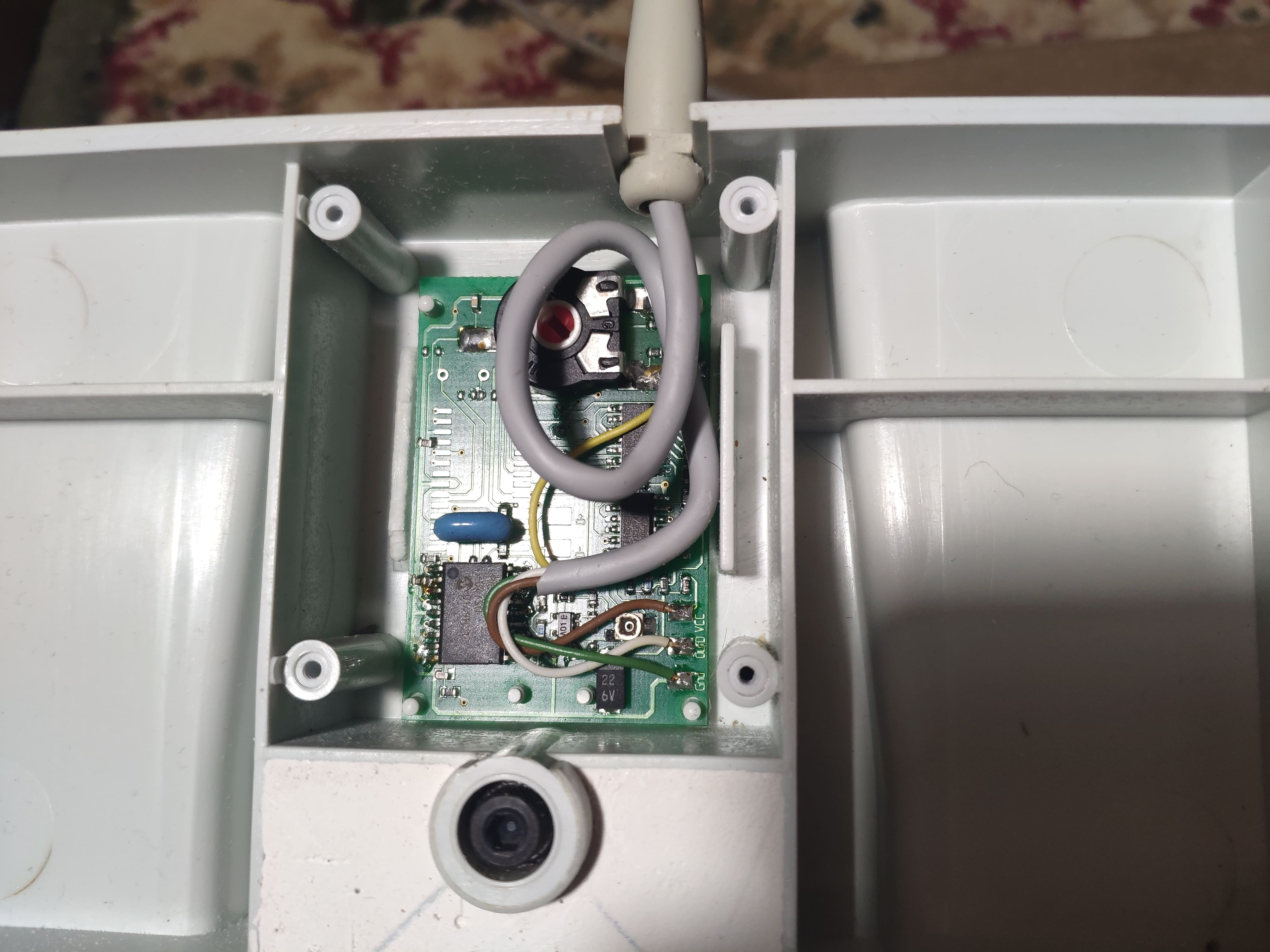

По электронной начинке: сердце педалей - датчик Холла, контроллера своего нет. От коробчёнки датчика идет кабель со старинным MIDI-port на конце. Педали присоединяются к базе Cougar-а, далее через USB к компьютеру. Таким образом задействован Cougar-овский контроллер.

Работает всё, в принципе, нормально. Есть только несколько НО:
1) На концах есть мёртвая зона. Последние 1,5-2,0см хода педали уже никак не учитываются. Калибровка Cougar-овской программой и средствами Windows не даёт результата.
2) По ощущениям левая педаль чувствительнее правой. Но это неточно... Может не привык просто ещё.
3) При первом подключении была такая штука - игра запоздало реагировала на нажатие педалей. Вначале вроде всё хорошо, потом начались "подтормаживания". Даёшь немного левую педаль - тишина, нет реакции. Ещё прибавляешь - РН резко перескакивает, самолёт уносит с полосы. "Фефект" вылез как раз при взлёте.
4) Педали довольно резко реагируют на нажатие. Твист на джое был наверное более точным, теперь миллиметры уже так не поймаешь. Думаю, что положение может поправить установка менее жесткой пружины. Или просто привыкать надо, не знаю.

С учетом возраста педалей - это конечно придирки, могло и вообще бы не работать. Теперь думаю, как поправить все эти НО и чтобы хуже не сделать.

Мой "рабочий" джойстик - VKB Gladiator MkII, в его базе есть разъем под педали (вроде под стандартный сетевой Ethernet-кабель). Мне хотелось бы выбросить из цепочки Cougar и напрямую присоединить педали к контроллеру Гладиатора. Не знаю только, как это лучше сделать. И даст ли мне это какой-то выигрыш?

В-общем, юный "пионэр" педалестроения просит совета опытных коллег - за что здесь лучше взяться? И так взяться, чтобы не нагваздать. Ибо опыта и понимания (честно говоря) нет. Менял лампочки, несколько раз монтировал светильники. Вот и вся практика в электрике, гм... с электроникой вообще всё плохо.

Хотелось бы найти готовое решение - переходник с MIDI-port на Ethernet-кабель. Перевести педали под Гладиатор, чтобы можно было их потом калибровать стандартной VKB-шной программой. Возможно вообще такое? Или готовый переходник на заказ, или комбинацию (порнография ) Gameport-USB, USB-USB, USB-Ethernet.

Замену датчика на педалях и прочие "пертурбации" без толкового руководства я сейчас не потяну. Нужно что-то простое - соединил, включил, забыл. Раньше на форуме "Сухой" было много тем по педалестроению. Время идёт... Сухой форум видно подмок и скис - все ссылки на него нерабочие.

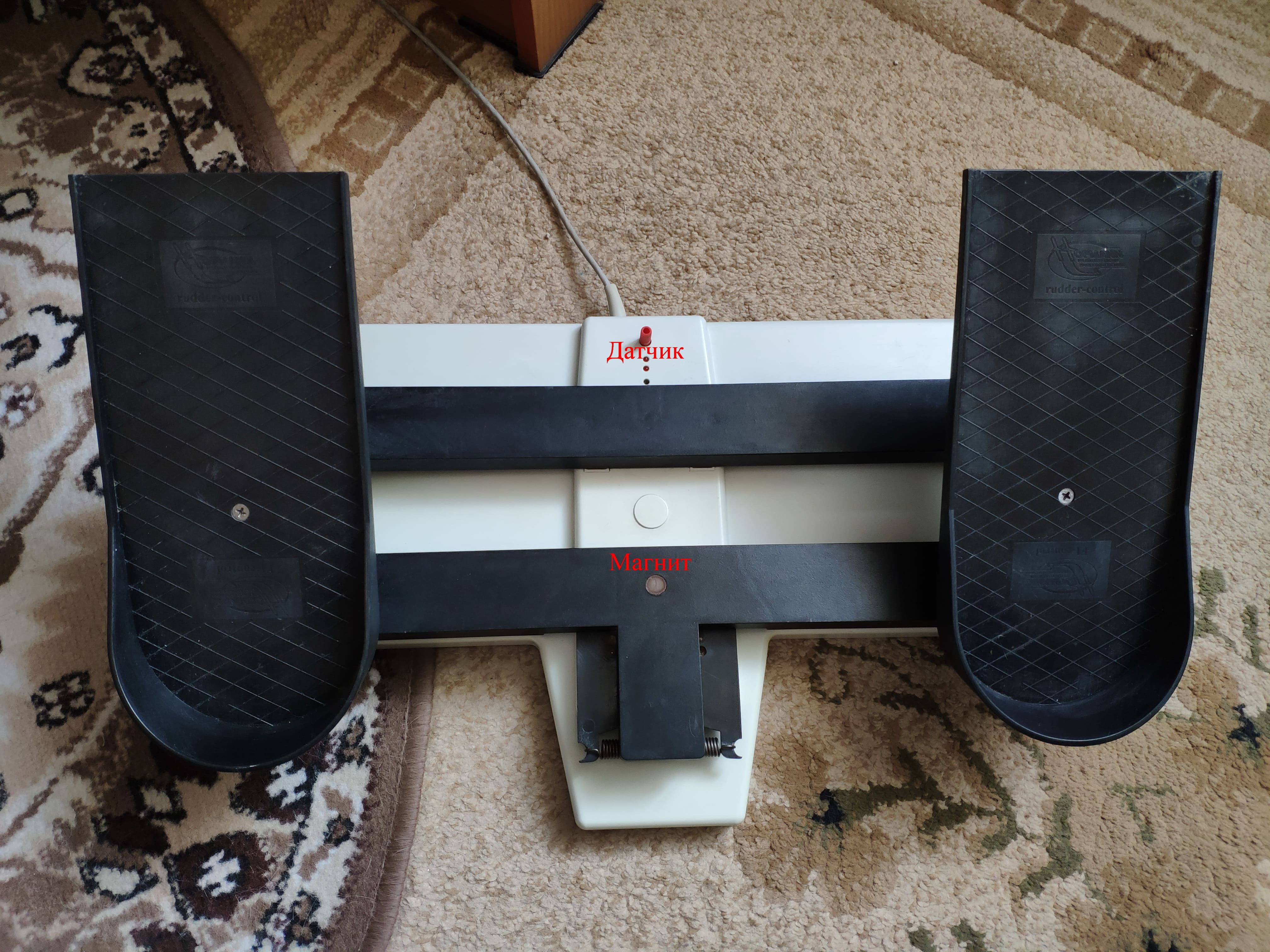

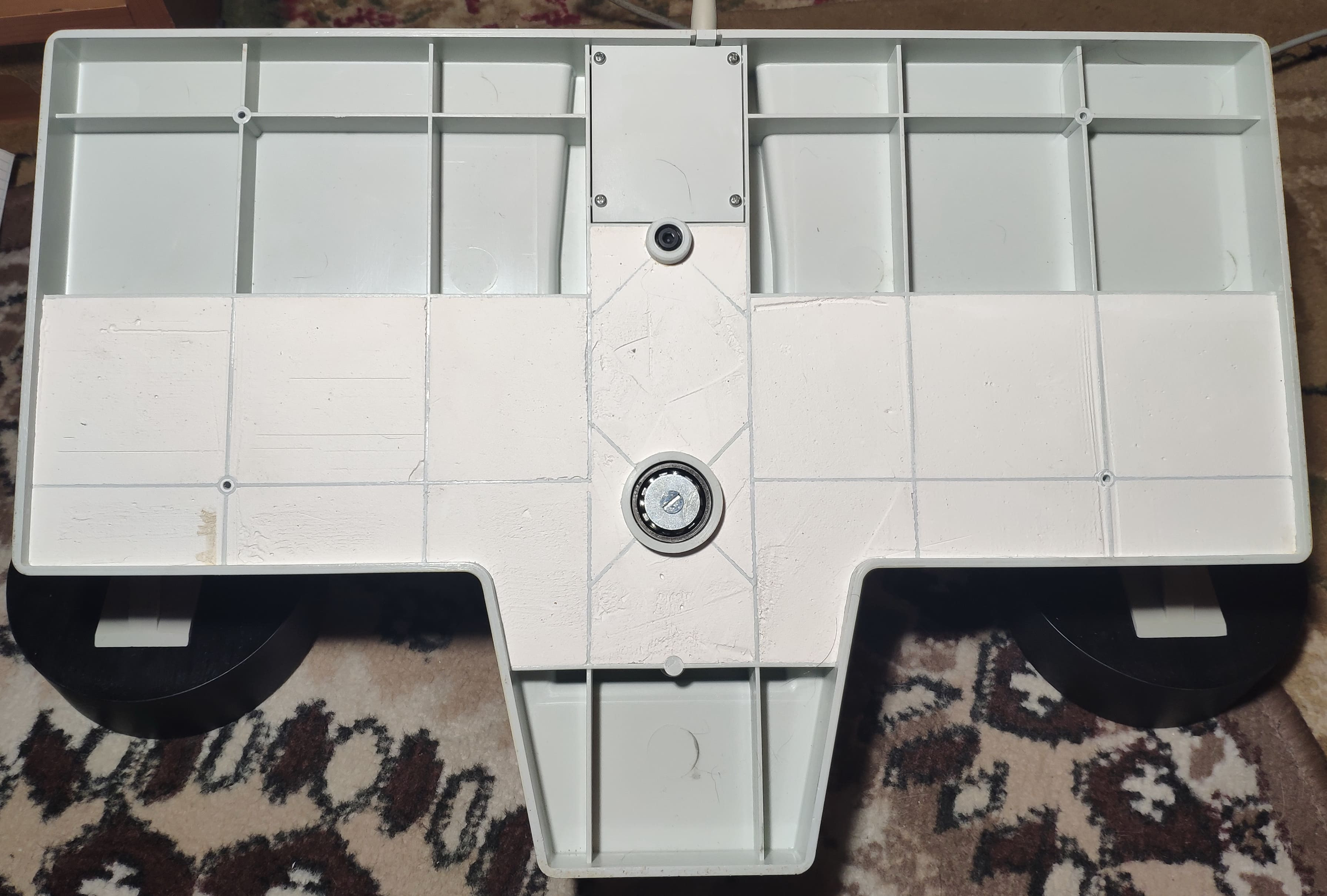

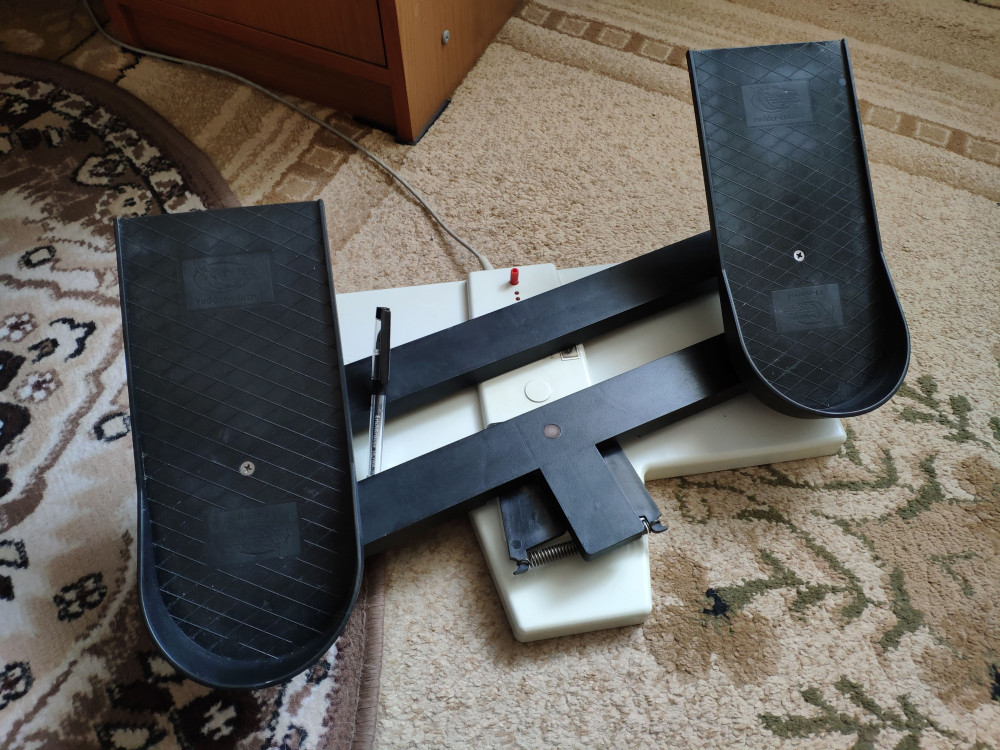

Такие вот дела... Могу добавить потом ещё фотографии. Вот здесь обзор педалей с картинками: https://www.wingsofhonour.com/hardwa...dvario.en.html

[Komaroff]

Насчет "Сухого"

http://old.sukhoi.ru/forum/showthread.php?t=82342





[Byzantian]

Спасибо! Если дело дойдет до переделки - будет где порыться...

[-DED-Ron]

Посмотрите ответ на форуме DCS.

[Vumpel18]

1 час назад, Byzantian сказал:

 Перевести педали под Гладиатор, чтобы можно было их потом калибровать стандартной VKB-шной программой. Возможно вообще такое?

Возможно при условии использования датчика MaRS от VKB т.к. 6-я, 7-я и 8-я оси в прошивках для Gld MkII приколочены гвоздями.

[Byzantian]

Рукастый товарищ на моём месте попробовал бы снять датчик MaRS с твиста и присобачить его к педалям? Рабочий вариант?



Сейчас нашел, что дескать, педали не на датчике Холла работают.

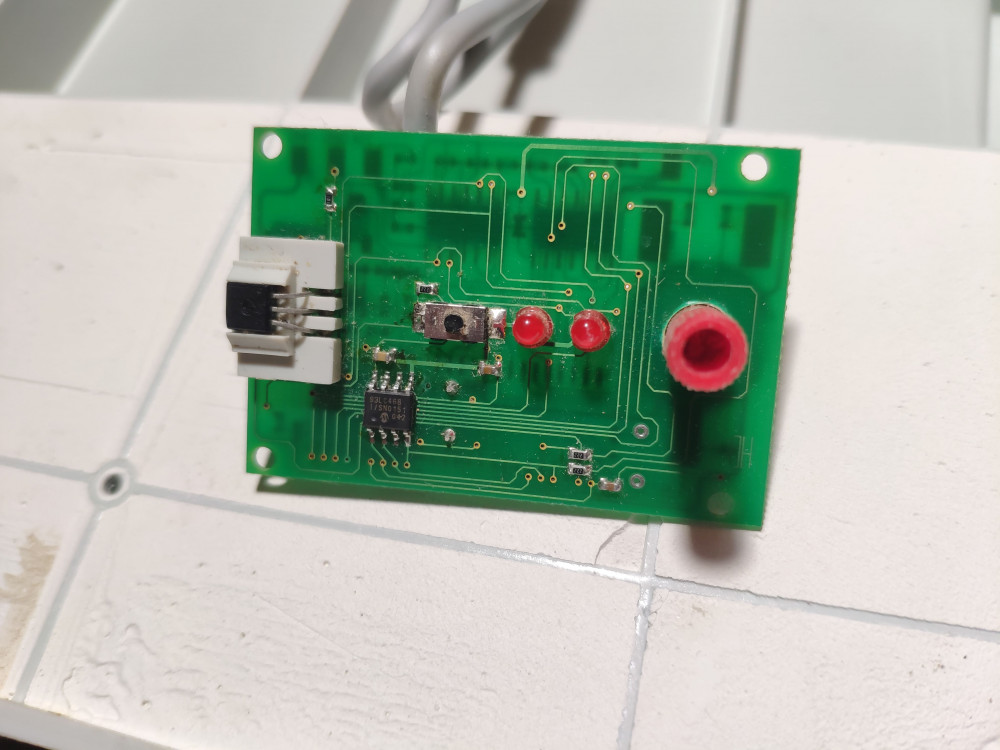

Там такая штука: "если быть более точным - не на датчиках Холла, а на магниторезисторах соединенных в мост внутри одной микросхемы. Принцип действия похож на датчик Холла. Но в отличие от него дает четкий синусоидальный полупериод с амплитудой в 250 мВ при угле вращения магнита в 180 градусов."
Взято отсюда: http://old.sukhoi.ru/forum/showthrea...hlight=Hofmann

Это, впрочем, всё равно не даст возможности присоединить к Гладиатору.

Изменено 13 сентября 2020 пользователем Byzantian

[-DED-Ron]

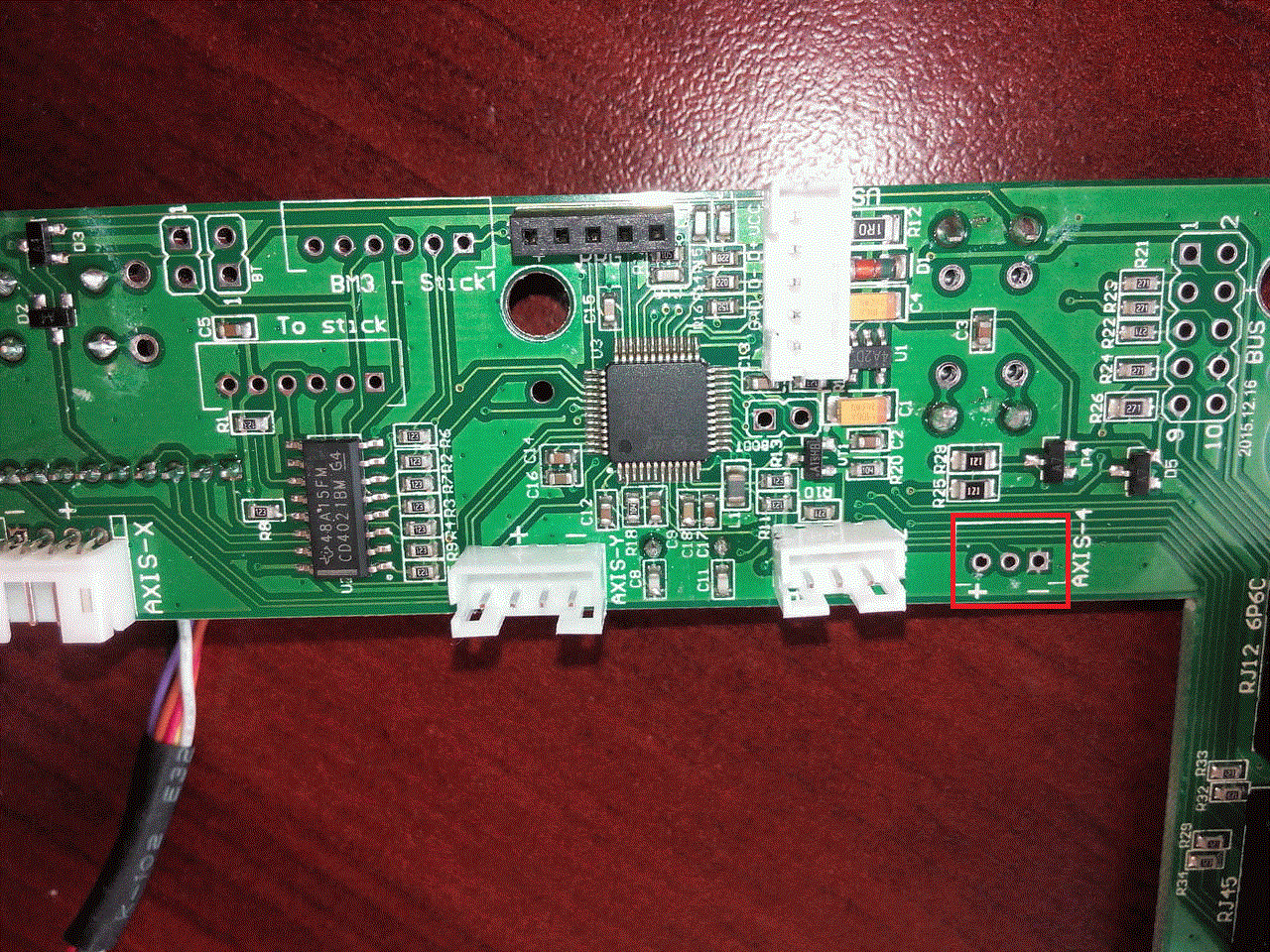

Посмотрите эту тему, может что и подойдет. Педальный холл можно подключить к не распаянному 3пин коннектору 4Axis, но потребуется установка дополнительного разъема в корпус.

Скрытый текст



[Byzantian]

Спасибо, посмотрю. Не хочется, правда, "вторгаться в приватность" джойстика или педалей. Но, видимо, и другого выхода нет - или менять начинку, или продолжать пользоваться "как есть".

[uiv]

Напишите Ольге. Организует вам МаРС и плату коммутационную. Чтобы обычным патчкордом к Гладиатору подключили педали.

[Byzantian]

А я уже написал ) Как раз только что получил ответ от Ольги... Спасибо вам, такая поддержка впечатляет.

[uiv]

Пожалуйста.

[Byzantian]

Я вот только в раздумьях сейчас... Как думаете, что будет лучше - оснастить педали собственным контроллером МДжой8 или же связать их с контроллером Гладиатора? Раньше они были привязаны к Cougar-у.

Первый вариант более гибкий - педали ставятся "сами по себе". По стоимости разницы особой нет.

Как думаете, коллеги? ?

[Aqulibrium]

1 час назад, Byzantian сказал:

Я вот только в раздумьях сейчас... Как думаете, что будет лучше - оснастить педали собственным контроллером МДжой8 или же связать их с контроллером Гладиатора? Раньше они были привязаны к Cougar-у.

Первый вариант более гибкий - педали ставятся "сами по себе". По стоимости разницы особой нет.

Как думаете, коллеги? ?

тут я думаю лучше поступить так:

если планируешь и дальше пользоваться гладиатором то можно выбрать марсы

если же не уверен, тогда лучше как отдельное устройство на ммджой

я бы просто купил педали т-руддер от ВКБ и все)))

[-DED-Ron]

22 часа назад, Byzantian сказал:

 собственным контроллером МДжой8 или же связать их с контроллером Гладиатора?

Первый вариант более гибкий - педали ставятся "сами по себе". По стоимости разницы особой нет.

После установки MJoy8 не забудьте рассказать,  как удалось при наличии одной оси сделать дифференциальные тормоза и заодно изменить кривую отклика оси. Или назначить кнопки в конце хода педалей. Ведь по стоимости разницы особой нет и это ж главное.

[Byzantian]

 К чему этот выпад? Стоимость для меня не главное. А разницы в ней действительно почти нет. Или датчик MaRS + плата RudderLink + соединители + кабель, или контроллер MJoy8 + МагРез + соединители + кабель.

 Насчет дифференциальных тормозов и кнопок - их здесь попросту нет. Педали одно-осевые.

 Контроллер MJoy8 поддерживает 6 осей и сколько-то кнопок. У меня только один датчик на одну ось. Вы предполагаете, что на всё остальное нужно ставить что-то вроде заглушек?



Изменено 17 сентября 2020 пользователем Byzantian

[-DED-Ron]

Какой выпад? О чем вы? Я только о том, что поставив MJoy8 вы будете иметь только одну ось и ... всё . В другом случае - все те фишки, которые и расписал выше. И только благодаря конфигуратору VKB. Выбор за вами.

[Byzantian]

Прошу прощения, я неверно вас понял. Не обижайтесь, пожалуйста. ☹️

А что можно сделать при помощи конфигуратора? Ведь если педали не нажимные и без датчиков, то и тормозов ведь не должно быть? Чисто программно их ведь не воплотишь?

Изменено 17 сентября 2020 пользователем Byzantian

[Vumpel18]

35 минут назад, Byzantian сказал:

Прошу прощения, я неверно вас понял. Не обижайтесь, пожалуйста. ☹️

А что можно сделать при помощи конфигуратора? Ведь если педали не нажимные и без датчиков, то и тормозов ведь не должно быть? Чисто программно их ведь не воплотишь?

Вот именно программно и воплощаются, при условии использования электроники от VKB.

[Byzantian]

Дела... А как это работает?

Я в общем-то новичок в авиасимах. Знаком (хе-хе!) только с несколькими машинами в DCS. Когда речь идёт о раздельных тормозах, то на ум приходит тамошний Bf 109.

Представим взлёт. Правая педаль дана до упора вперёд, РУД плавно вперёд - начался разбег. На начальном этапе разбега, на оси ВПП удерживаться можно только короткими подтормаживаниями левым/правым колесом.

Правая педаль, получается, дана вперёд. Потом постепенно её отпускаешь. Как контроллер поймёт, в какой момент мне нужно притормозить левым/правым колесом чтобы не сойти с ВПП? Если нет ни датчиков, ни кнопок.

Изменено 17 сентября 2020 пользователем Byzantian

[Vumpel18]

1 час назад, Byzantian сказал:

Дела... А как это работает?

Читаем с поста с картинками  от 31 октября 2016, как это давно было:  https://forum.il2sturmovik.ru/topic/3572-vkb-t-link-виртуальные-тормоза-для-t-rudder/page/3/



[Economist]

18 часов назад, Vumpel18 сказал:

Вот именно программно и воплощаются, при условии использования электроники от VKB.

Или любых одноосевых педалей с vjoy + UCR, например.

[Vumpel18]

57 минут назад, Economist сказал:

Или любых одноосевых педалей с vjoy + UCR, например.

Одноосевых только на электронике VKB.

[Economist]

2 часа назад, Vumpel18 сказал:

Одноосевых только на электронике VKB.

У товарища одноосевые педали, летаем в фалкон, активно нужно рулить по аэродрому. Настроили ему "раздельные" тормоза, т.е. если дает левую ногу на 40%, то левый колесный тормоз (виртуальная ось) тоже отрабатывает как ось на 40%. Педали самодел.

Изменено 18 сентября 2020 пользователем Economist

[Byzantian]

Удобно так? С Мессером в DCS такое решение вряд-ли что-то даст - просто выбросит с полосы в конце концов.



1.11.2016 в 03:14, VictorUs сказал:

"Таким образом получается, что тормоза действуют каждый раз при даче педалей. при нажатой кнопке тормоза не работают. То есть все наоборот по отношению к умолчательным настройкам. Но так проще настроить в игре."



Получается, что одновременно РН и раздельные тормоза не могут работать - а в этом и вся штука. Поправьте, если ошибся. Прочитать-прочитал, но возможно не совсем понял.

Изменено 18 сентября 2020 пользователем Byzantian

[Sokol1]

https://riseofflight.com/forum/topic/26026-hall-sensor-wireing-simped/



In this RoF forum topic the guy say that original Simped electronics is just 8 bits (is from end of 1990's) , so replace the USB controller with Leo Bodnar Bu0836 and Hall sensor with Allegro 1302 (now discontinued).



[=VCC=Ghash34]

на ммджой2 легко делаются виртуальные тормоза

[oltims]

18.09.2020 в 16:19, Byzantian сказал:

Удобно так? С Мессером в DCS такое решение вряд-ли что-то даст - просто выбросит с полосы в конце концов.



"Таким образом получается, что тормоза действуют каждый раз при даче педалей. при нажатой кнопке тормоза не работают. То есть все наоборот по отношению к умолчательным настройкам. Но так проще настроить в игре."



Получается, что одновременно РН и раздельные тормоза не могут работать - а в этом и вся штука. Поправьте, если ошибся. Прочитать-прочитал, но возможно не совсем понял.

Вы сильно ошибаетесь все прекрасно управляется, еще не забывать хвостовое фиксировать.
