Народный FFB? Возможно!

[Graphene]

2 часа назад, MYCYJIbMAHUH сказал:

Мотор от гироскутера.2000руб.

Летаю на незакреплённых педалях.опорные лапки подклеены противоскользящим материалом с пупыпинками.Педали стоят на ковре вместе с креслом.Педили устойчивые,не опракидываются и почти не елозят-сантиметр смещения не в счёт.

Пришла мысль прикрепить к опорным лапкам-апликатор Кузнецова.Устойчивость будет прекрасная.Стройте и печатпйте.Я приобрету,если кто пожелает занчться этим.



Я конечно все понимаю, но это срамота!)

Как можно с такими усилиями летать на скользящих педалях????? Лист осб или фанеры, на который садятся педали. Или любым другим способом. Оязательно фиксировать! У меня основание джоя прижимается собой же через кресло, например. Педали прикручены к полу. Тут даже деформация корпуса иногда замечается датчиком и это видно по реакции ОУ в самолете.

[MYCYJIbMAHUH]

38 минут назад, Graphene сказал:

Я конечно все понимаю, но это срамота!)

Как можно с такими усилиями летать на скользящих педалях????? Лист осб или фанеры, на который садятся педали. Или любым другим способом. Оязательно фиксировать! У меня основание джоя прижимается собой же через кресло, например. Педали прикручены к полу. Тут даже деформация корпуса иногда замечается датчиком и это видно по реакции ОУ в самолете.

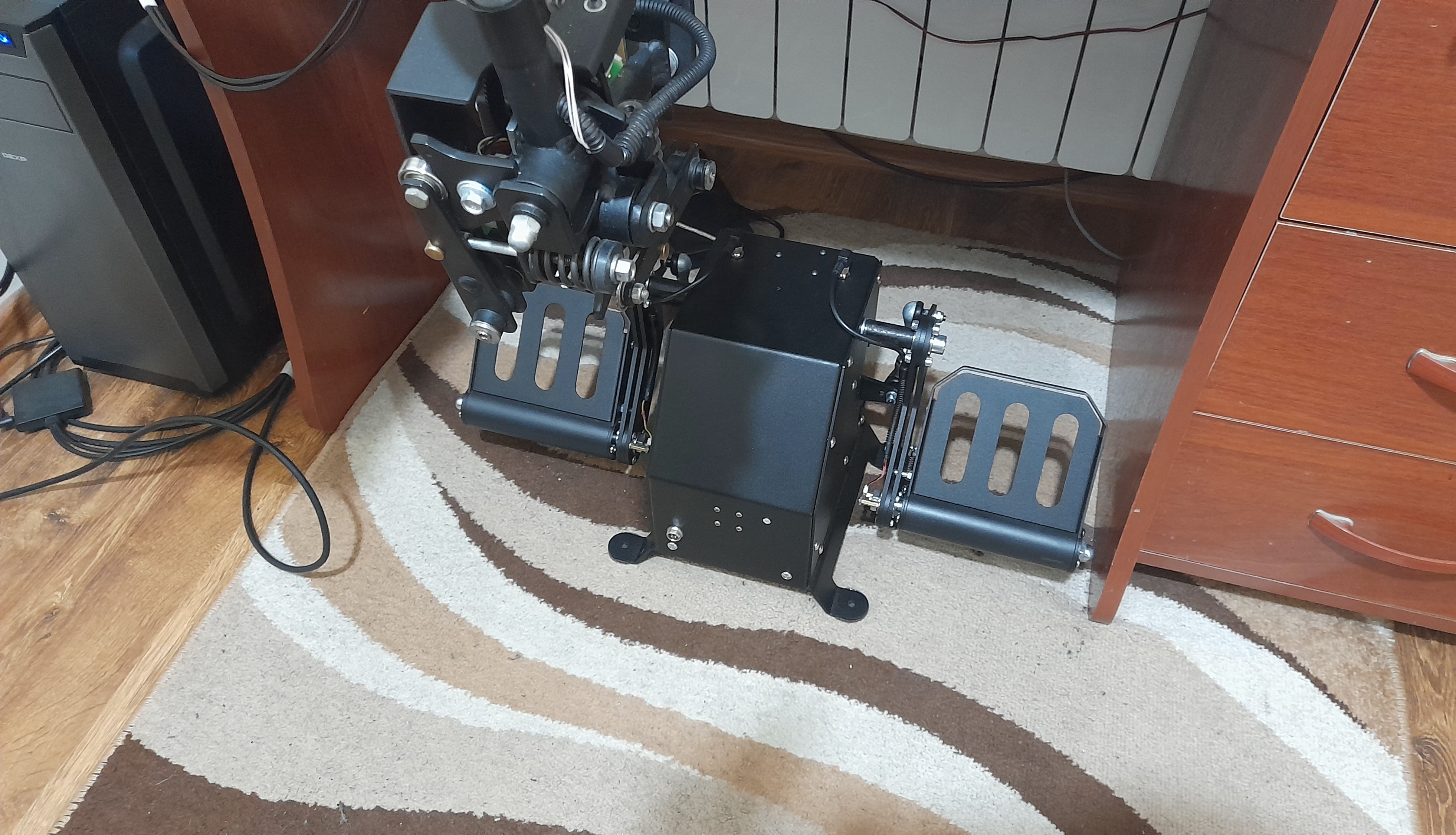

Во-первых,прикрутить пока не имеет смысла.Сегодня я ими занимался,и завтра день уделю .

А во-вторых,только в Тунду часик постримил,педали на месте,никуда не убежали))).Вес 10600,устойчивые.⁶

Изменено 19 ноября 2022 пользователем MYCYJIbMAHUH

[Graphene]

16 минут назад, MYCYJIbMAHUH сказал:

Во-первых,прикрутить пока не имеет смысла.Сегодня я ими занимался,и завтра день уделю .

А во-вторых,только в Тунду часик постримил,педали на месте,никуда не убежали))).Вес 10600,устойчивые.⁶

Ну там вон так и просится фонэрка, упертая в плинтус) Смотрю не только у меня ноги от пола стынут.

[MYCYJIbMAHUH]

20 минут назад, Graphene сказал:

Ну там вон так и просится фонэрка, упертая в плинтус) Смотрю не только у меня ноги от пола стынут.

Нечего к полу прикручивать.В понедельник  педальки отправляю новому владельцу.



Изменено 19 ноября 2022 пользователем MYCYJIbMAHUH

[Graphene]

13 часов назад, BondK сказал:

Давай, очень интересно посмотреть.

Прощу прощения за оффтоп. Но мне кажется, сопутствующие обсуждения теме ФФБ, будут интересны широкой публике и пойдут только на пользу.

Уберов не покажу, т.к. на отрицательных перегрузках уходить спорный вопрос. Попробовал такие манёвры, смог выдавить с вдвое меньшей скоростью.
Зато покажу гонки за спитами. Ускорил нудные места, чтобы не затягивать.




[WW_Wagner]

Хорошо бы словами прокомментировать тактильные ощущения.

 на ручке. По сравнению с обыкновенной загрузкой. Скажем - " на выводе из пикирования рус значительно тяжелее. пря чувствуется нагрузка".

Лично для меня очень актуально. Ибо я постоянно перетягиваю рус срыва в штопор.

[MYCYJIbMAHUH]

1 час назад, BondK сказал:



Лично для меня очень актуально. Ибо я постоянно перетягиваю рус срыва в штопор.

Когда я строил свою базу рус,очень дллго работал над профилем кулачка.

Добился что тактильно чувствуешь как загрузка тяжелеет,когда ручку на себя .Эффект особо выражен на тяжёлых ручках-кота и кабана.

[MYCYJIbMAHUH]

Короткий стрим на ютуб.

В РФ видео для прсмотра заблокированно.Интересное в начале и в конце мой вывод.

Скрытый текст





[Graphene]

Сколько словами не описывай, а джойстик собирать или заказывать нужно!)
Как и обещал, записал свою болтовню, попутно гоняясь за мерлинами.




[Graphene]

Уже слышу свист летящих тапок реальных пилотов, но как еще проверить управление) В таких условиях вязкость и точность ручки здорово спасает.




[Angry_Bird]

А чего тапки-то? Рабочее современное фронтовое решение тащемта

[Graphene]

6 часов назад, Angry_Bird сказал:

А чего тапки-то? Рабочее современное фронтовое решение тащемта

Так близко к деревьям живой человек врядли будет лететь, т.к. дкс прощает многие огрехи. Хотя с турбулентностью очень весело летать, тепло

[MYCYJIbMAHUH]

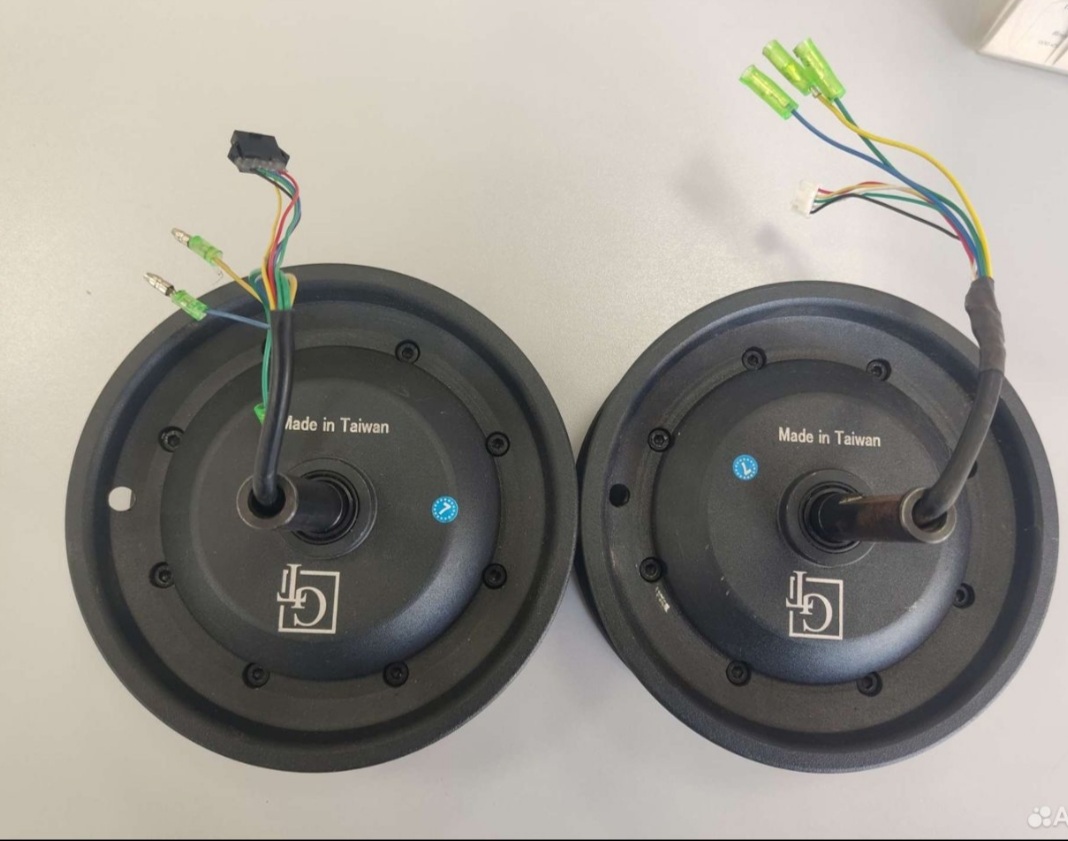

Купил такие моторы.Продавец указал что -36v 400w



[HeXyaH]

5 часов назад, MYCYJIbMAHUH сказал:

Купил такие моторы.Продавец указал что -36v 400w

Это для педулей с прямым приводом - штобы шток прямо на оси мотора?

[MYCYJIbMAHUH]

16 минут назад, =RNN=HeXyaH сказал:

Это для педулей с прямым приводом - штобы шток прямо на оси мотора?

Для педалей.В этот раз хочу ременную передачу добавить.

[HeXyaH]

1 час назад, MYCYJIbMAHUH сказал:

Для педалей.В этот раз хочу ременную передачу добавить.

Полюбопытствую:

1) Там редуктора нету штоле?

2) 400 Вт мало, чтобы обойтись без ремней?

[MYCYJIbMAHUH]

18 минут назад, =RNN=HeXyaH сказал:

Полюбопытствую:

1) Там редуктора нету штоле?

2) 400 Вт мало, чтобы обойтись без ремней?

На первом варианте педалей,привод прямой,двигатель 36v 350w.Рома посчитал,вышло 16.2кг

[propeler]

1 час назад, =RNN=HeXyaH сказал:

2) 400 Вт мало, чтобы обойтись без ремней?

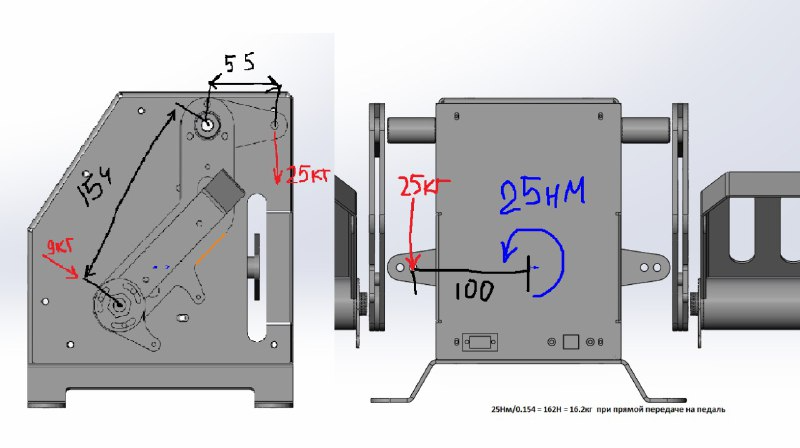

Вот примерный рассчет. Под прямой передачей подразумевается что привод на верхнюю ось педали. Моторы поменьше выдают около 10Nm. Соответствеено если их разделить на плече 154мм то будет около 6.5 кг. Это похоже на то что я чувствую на руле диаметром 300мм на прямом приводе.



[-DED-Ron]

Разворачиваем двигатель на 90, (вал в небо или в землю) и цепляем обычный параллелограмм к нему. Плечо 200-250мм будет - видимо, такой вариант имел ввиду @=RNN=HeXyaH.

[l3VGV]

18 часов назад, MYCYJIbMAHUH сказал:

Купил такие моторы.Продавец указал что -36v 400w





Внутрь бы поглядеть. как намотано и диаметр статора.

11 часов назад, =RNN=HeXyaH сказал:

2) 400 Вт мало, чтобы обойтись без ремней?



400Вт это кратковременно, в момент страгивания гироскутера. Долговременно оно и от 150 погорит.

[MYCYJIbMAHUH]

Редуктор 1:3, шкив двигателя-20Т,шкив верхний-60Т,ремень 5М-375,межосевое расстояние-80мм.

Коромысло сидит на валу мотора через шариковый подшипник качения-180902

На валу придётся делать проточку под стопорное кольцо,для фиксации коромысла от смещения на валу.





Изменено 25 ноября 2022 пользователем MYCYJIbMAHUH

[LaserWing]

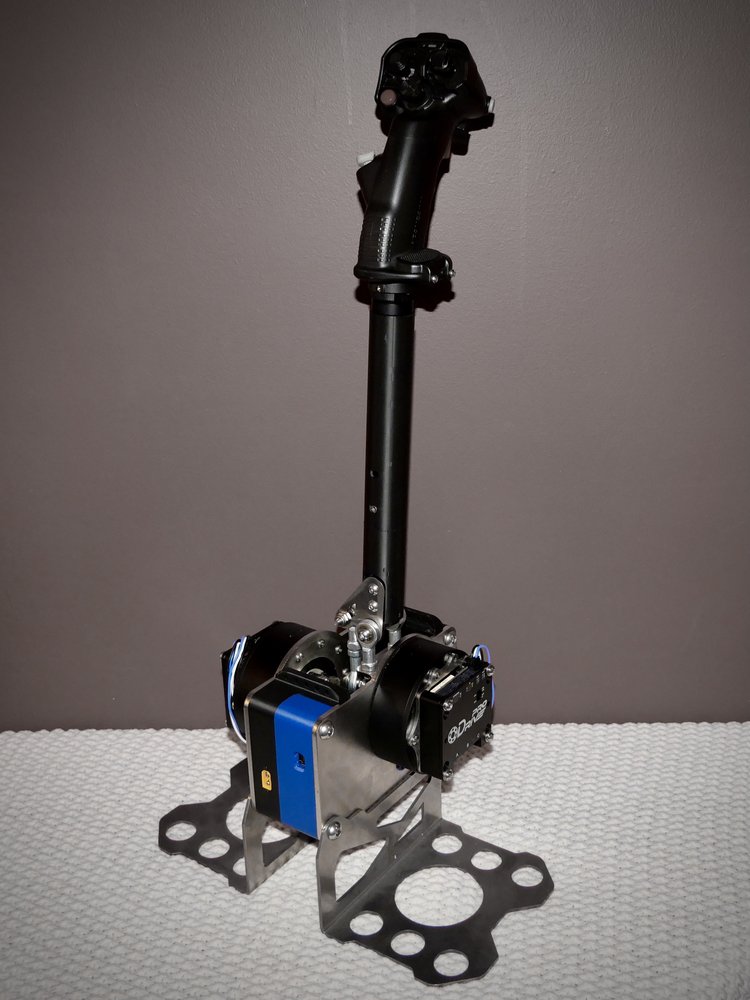

https://www.laserwing.com/miniffb



Скоро буду делать наборы и выкладывать файлы на GitHub. У меня есть поддержка нескольких различных двигателей роботов (сильных, дешевых и слабых) и ODrive 3.6 до нескольких S1 или ODrive Pro, а также контроллеров CubeMars и MyActuator.



Иго и руль направления

[MYCYJIbMAHUH]

55 минут назад, LaserWing сказал:

https://www.laserwing.com/miniffb



Скоро буду делать наборы и выкладывать файлы на GitHub. У меня есть поддержка нескольких различных двигателей роботов (сильных, дешевых и слабых) и ODrive 3.6 до нескольких S1 или ODrive Pro, а также контроллеров CubeMars и MyActuator.



Иго и руль направления

С ценой определились?

За выходные встретил трёх продавцов.Не утверждаю что обманщики,но отправить товар по правилам Авито доставки не схотели ни в какую двое.Третий продавец заливает бИтон,ему похоже некогда заниматься отправкой,или он ищет моторы с магнитами нужной мне длины))),так.как таких моторов у него возможно не имеется.

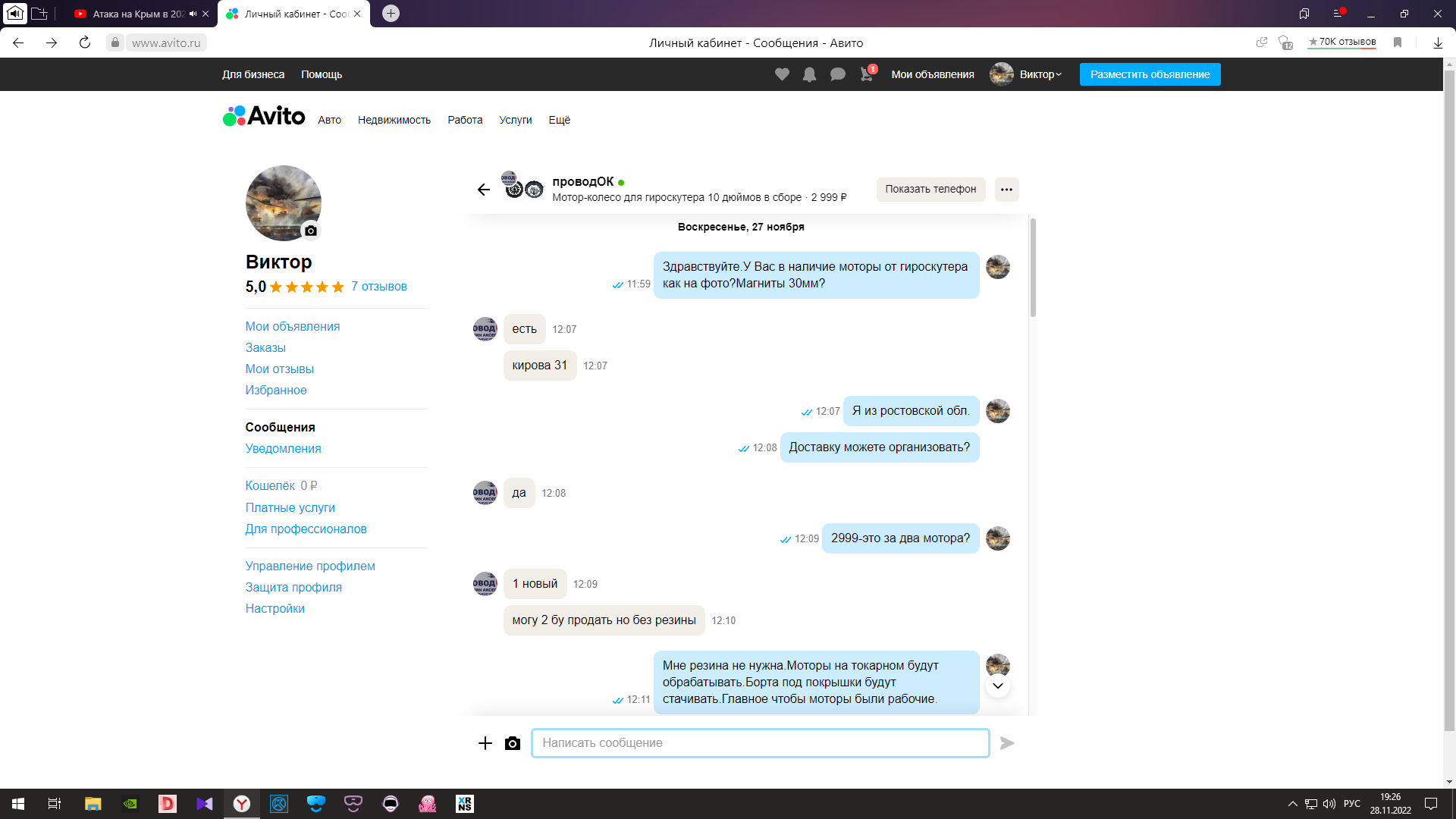

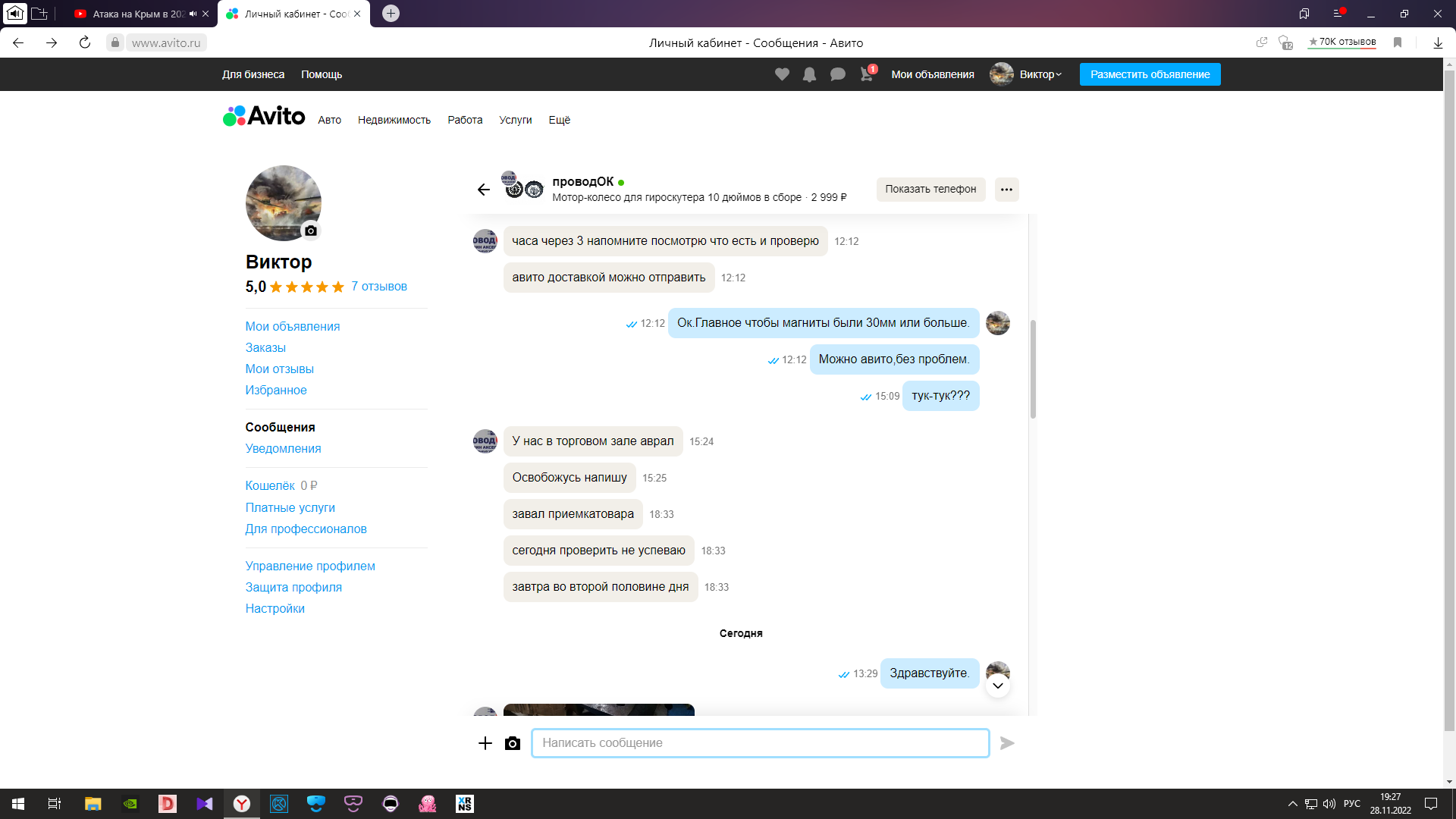

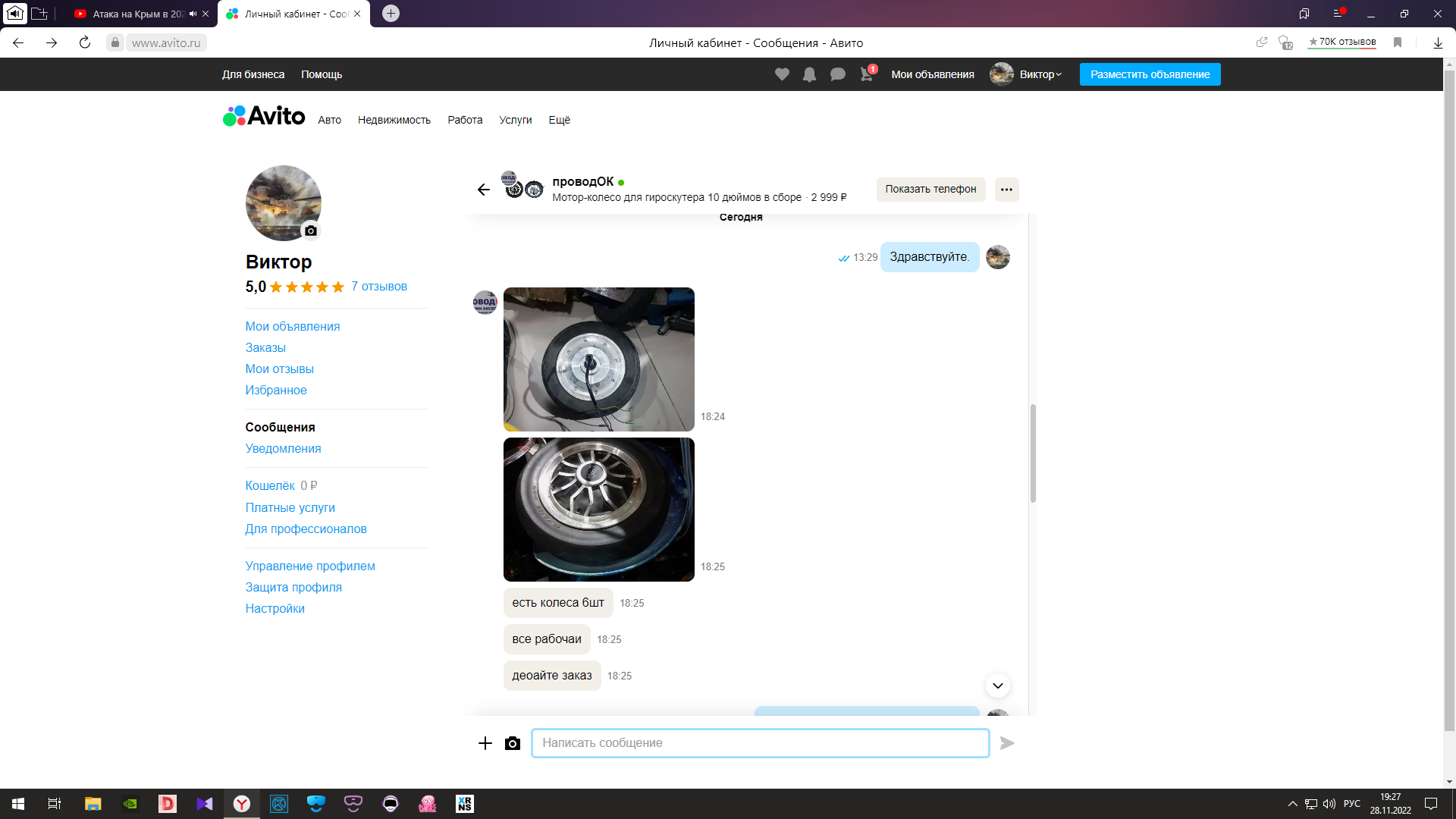

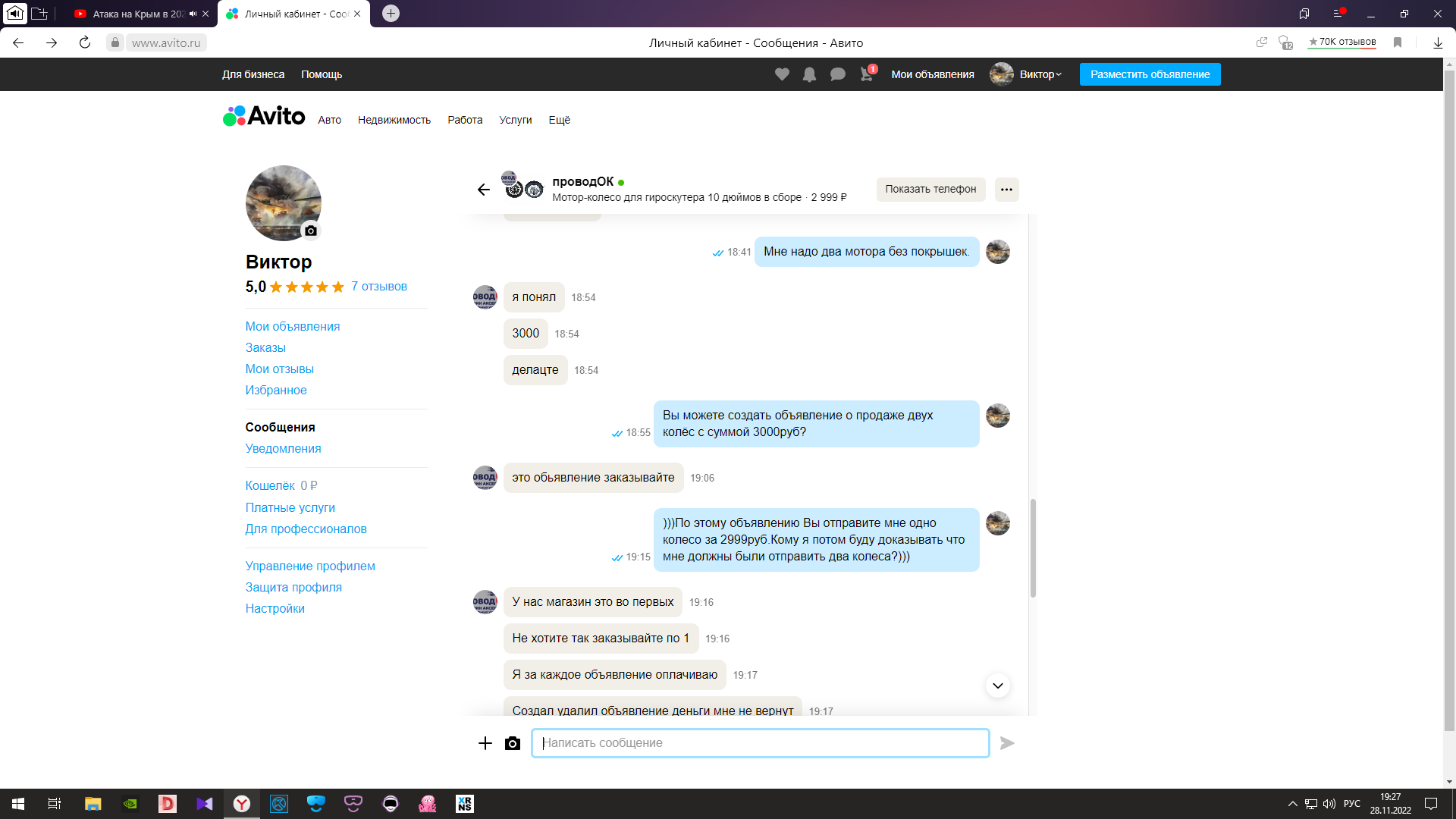

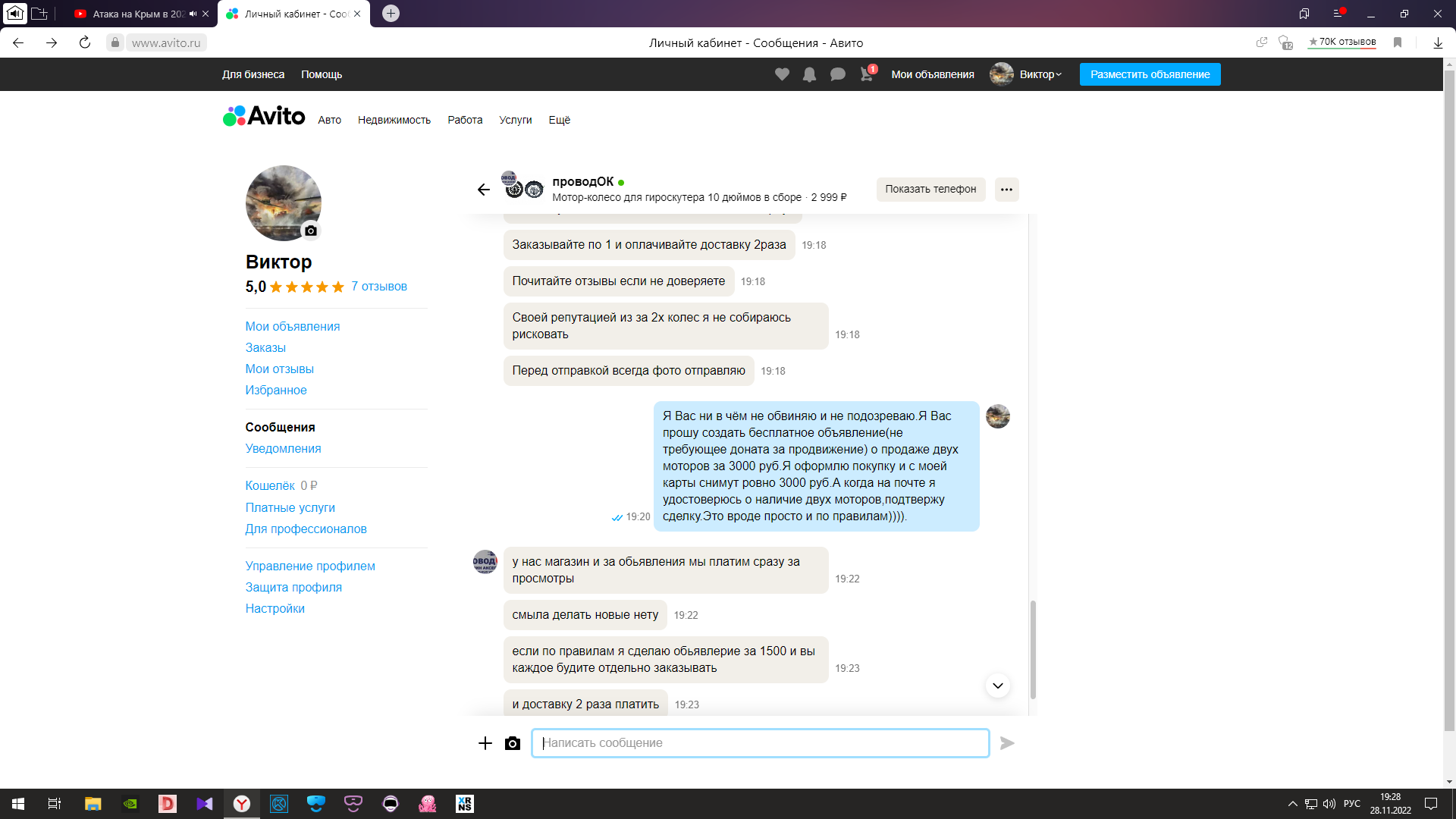

Переписка с последним продавцом,на которого я возлагал решение затянувшегося вопроса о покупке моторов.

Суббота.

Скрытый текст

Воскресенье

Скрытый текст





[Johnet]

10 часов назад, LaserWing сказал:

Скоро буду делать наборы и выкладывать файлы на GitHub. У меня есть поддержка нескольких различных двигателей роботов (сильных, дешевых и слабых) и ODrive 3.6 до нескольких S1 или ODrive Pro, а также контроллеров CubeMars и MyActuator.

Под это дело может быть будет смысл отдельную тему запилить после релиза, если у вас свой контроллер, свое ПО. Что бы вопросы не смешивать.

9 часов назад, MYCYJIbMAHUH сказал:

Переписка с последним продавцом, на которого я возлагал решение затянувшегося вопроса о покупке моторов.

Он как юр лицо, возможно платит за размещение каждого объявления. (там после какого то количества бесплатных, по моем это начинается). Можно взять счет на частное лицо, оплатить его чего банк-клиент. Это будет считаться договором.

[w15]

Юр.лицо тоже кидают и очень хорошо

[Johnet]

2 часа назад, w15 сказал:

Юр.лицо тоже кидают и очень хорошо

Не отрицаю.

[MYCYJIbMAHUH]

4 часа назад, Johnet сказал:



Он как юр лицо, возможно платит за размещение каждого объявления.

Что мешает как остальному большинству разместить на площадке Авито два,три объявления?

Как говорится-для блатных и нищих))).

Вот простой пример:не купил/продал как юр.лицо.Заработай как обычный

Купил/продал.Это что,сложная и нерешаемая ситуация?))))

Изменено 29 ноября 2022 пользователем MYCYJIbMAHUH

[Antony99]

28.11.2022 в 18:11, LaserWing сказал:

https://www.laserwing.com/miniffb



Скоро буду делать наборы и выкладывать файлы на GitHub. У меня есть поддержка нескольких различных двигателей роботов (сильных, дешевых и слабых) и ODrive 3.6 до нескольких S1 или ODrive Pro, а также контроллеров CubeMars и MyActuator.



Иго и руль направления

от ШС надо избавляться и делать на подшипниках как Graphene, мебельные ШС это хлам. Было бы хорошо посмотреть на рабочий девайс, а то вы всех заинтриговали, а отвечать не отвечаете.

Изменено 30 ноября 2022 пользователем Antony99

[Johnet]

28.11.2022 в 22:11, LaserWing сказал:

Иго и руль направления

А нижний это как? Шток вертится и по тангажу и по крену и штурвал на штоке по крену рулится?

[Graphene]

3 часа назад, Antony99 сказал:

от ШС надо избавляться и делать на подшипниках как Graphene, мебельные ШС это хлам. Было бы хорошо посмотреть на рабочий девайс, а то вы всех заинтриговали, а отвечать не отвечаете.

Там же написано что-то вроде мини. Значит и усилия не ядерные. Но люфт да, минусую.

[MYCYJIbMAHUH]

Шесть дней назад купил два датчика тле 5012.Как раз распродажа началась.Продавец после оплаты прислал сообщение-что товар такой уже не производят)).

Отмена заказа,повезло с быстрым возвратом денег.

Купил у другого продавца.Шестой день не отправляет.Вопрос почему,игнорировал.В итоге ответил что товара нет в наличии.

Кто-то уже сталкивался с таким приколом распродажным?

Кстати два одрайва тоже висят шесть дней и на вопрос когда отправите.не отвечают.

Может корона мо ?

[Johnet]

43 минуты назад, MYCYJIbMAHUH сказал:

такой уже не производят

?

Речь про платы или про чипы?

[MYCYJIbMAHUH]

17 минут назад, Johnet сказал:

?

Речь про платы или про чипы?

Речь про полноценный датчик с проводом.

Изменено 1 декабря 2022 пользователем MYCYJIbMAHUH

[propeler]

2 часа назад, MYCYJIbMAHUH сказал:

Продавец после оплаты прислал сообщение-что товар такой уже не производят)).

https://pl.aliexpress.com/item/1005002374763839.html?spm=a2g0o.order_list.0.0.493a1c24aiEGaO&gatewayAdapt=glo2pol Я брал здесь выслал очень быстро.



[Graphene]

https://www.youtube.com/post/UgkxU3F0t04bITIlHnV1tdpaC2XbIGw9Ecz_

[MYCYJIbMAHUH]

7 часов назад, propeler сказал:

https://pl.aliexpress.com/item/1005002374763839.html?spm=a2g0o.order_list.0.0.493a1c24aiEGaO&gatewayAdapt=glo2pol Я брал здесь выслал очень быстро.



Спасибо Рома.А мне ещё два продавца ответили,что таких датчиков у них нет в наличии.Продавец одрайвов на вопрос почему не отправляете,написал-у нас тут пандемия!



[Graphene]

Заметил в соседней теме про тензоджои, что человек пишет про пролёт под мостом как некоторый показатель точности и стабильности управления. Затяжеляет ручку в центре, чтобы легче было прицеливаться. Вспомнил сразу, что после тренировки решил погонять вокруг полосы и проверил один из ангаров. На пружинном джойстике такая инициатива обычно заканчивалась тем, что на заходе было постоянное болтание по высоте, т.к. практически всегда происходило избыточное движение, затем попытка его компенсировать, потом опять. Тут же просто давишь немного ручку, когда нужно отпускаешь и попадаешь куда нужно. В ангар или под мост. В противника обычно попасть сложнее, он маневрирует.




[MYCYJIbMAHUH]

Обсчитал себестоимость трёхосных педалей -Marksman ffb с редуктором-27500руб.

На первые педали брал БП 240w за 5100руб на Али,сейчас БП-2500руб.А плата ODrive наоборот немного подорожала.

Интернет магазин метизов-это самый дешёвый из мной изученных с прошлого года.Беру нержавейку А2,выходит дешевле оксидных винтов.Заметил что оксидный винт начинает гнить со временем.

https://grover-sk.ru/

Изменено 4 декабря 2022 пользователем MYCYJIbMAHUH

[MYCYJIbMAHUH]

Может кому понадобится-онлайн калькулятор зубчатой передачи,а именно как подобрать длину ремня зная диаметр шкивов,количество зубов и межосевое расстояние.

https://refit.com.ua/programmy/raschet-remennoj-peredachi.html

[Rustam]

2 часа назад, MYCYJIbMAHUH сказал:

Обсчитал себестоимость трёхосных педалей -Marksman ffb с редуктором-27500руб.

На первые педали брал БП 240w за 5100руб на Али,сейчас БП-2500руб.А плата ODrive наоборот немного подорожала.

Интернет магазин метизов-это самый дешёвый из мной изученных с прошлого года.Беру нержавейку А2,выходит дешевле оксидных винтов.Заметил что оксидный винт начинает гнить со временем.

https://grover-sk.ru/

Хорошее вы дело делаете. Молодец!

Без сарказма, от чистой души. Так сказать, захотелось добрым словом поддержать.
