FreeJoy. OpenSource контроллер на STM32

[Gang]

1 час назад, WG_Magners сказал:

Do you have A1 connected also to pot or something?

Thank you. If I connect the potentiometers, they don't interfere with each other. I'll just close the ports I don't use.

[huligan]

12 часов назад, Johnet сказал:

13 часов назад, huligan сказал:

блин,у меня опять что то не так

Выложите здесь конфигурацию. @WG_Magners проснется, посмотрит.

уже работает

12 часов назад, Johnet сказал:

Дело в том, что по умолчанию эти платы идут с бутлоадером, в котором подключение по USB не предусмотрено. Но вы можете самостоятельно, подключившись с помощью usb-ttl переходника, залить бутлоадер usb. Схемы подключения и сама прошивка, легко находиться гуглом. Их много разных, по этому я не стану писать прямые ссылки.

да блин,где все эти прошивки,которые лнгко находятся?Ни одной в нете не нашёл:(((

[Johnet]

10 часов назад, huligan сказал:

да блин,где все эти прошивки,которые лнгко находятся?Ни одной в нете не нашёл:(((

Такая же фигня (((. @WG_Magners Юра, не знаешь где можно родной бутлоадер взять?

[huligan]

новая прошивка-суппер!

чем FreeJoy Configurator_1_6_2b1 от FreeJoyQt-v1.6.2-Windows-x32 отличается? В каком лучше настраивать?

[WG_Magners]

4 часа назад, Johnet сказал:

Такая же фигня (((. @WG_Magners Юра, не знаешь где можно родной бутлоадер взять?

Я если честно вообще не понимаю что за бутлоадер такой и почему без него USB не должен работать. Бутлоадер - это подпрограмма, используемая для загрузки прошивки без программатора, если мы заливаем прошивку через программатор то бутлоадер здесь должен быть ни при чем.

58 минут назад, huligan сказал:

новая прошивка-суппер!

чем FreeJoy Configurator_1_6_2b1 от FreeJoyQt-v1.6.2-Windows-x32 отличается? В каком лучше настраивать?

Какой больше нравится. В будущем Qt станет основным конфигуратором

[Johnet]

2 часа назад, WG_Magners сказал:

Я если честно вообще не понимаю что за бутлоадер такой и почему без него USB не должен работать. Бутлоадер - это подпрограмма, используемая для загрузки прошивки без программатора, если мы заливаем прошивку через программатор то бутлоадер здесь должен быть ни при чем.

Ну говорят китаец не определяется даже после прошивки.

[WG_Magners]

16 минут назад, Johnet сказал:

Ну говорят китаец не определяется даже после прошивки.

По крайней мере я с таким не сталкивался, у меня все платы были только с ST-шными чипами (по крайней мере на них было так написано)

[Johnet]

11 минут назад, WG_Magners сказал:

По крайней мере я с таким не сталкивался, у меня все платы были только с ST-шными чипами

Я планирую покупать парочку. Могу в амперкоте купить китайские, есть желание поразбираться или ну его нафиг?

[WG_Magners]

8 минут назад, Johnet сказал:

Я планирую покупать парочку. Могу в амперкоте купить китайские, есть желание поразбираться или ну его нафиг?

Категорически не хватает времени сейчас. Возможно в другое время можно было бы поиграться, но пока что лучше сфокусироваться на более важных вещах

[Johnet]

4 минуты назад, WG_Magners сказал:

Категорически не хватает времени сейчас. Возможно в другое время можно было бы поиграться, но пока что лучше сфокусироваться на более важных вещах

Понял, буду искать оригинал.

[WG_Magners]

Только что, Johnet сказал:

Понял, буду искать оригинал.

Это вроде не так сложно, по-моему шанс случайно наткнуться на CS32 вместо STM32 не очень велик

[l3VGV]

24 минуты назад, WG_Magners сказал:

по-моему шанс случайно наткнуться на CS32 вместо STM32 не очень велик



Хотелосьбы чтобы так и было!

[=M=PiloT]

3 часа назад, l3VGV сказал:



Хотелосьбы чтобы так и было!

Да вроде на самом деле редкость

[huligan]

11 часов назад, Johnet сказал:

Могу в амперкоте купить китайские

у них на чипе CKS32 написано,USB у них вообще не работает,никак,прошивка шьётся нормально,но после по юсб комп их не видит и вообще не реагирует на подключение

Изменено 21 сентября 2020 пользователем huligan

[A_Bereg_UAA_Bereg_UA]

После  прошивки китайских при подключении загрузи сохраненный файл конфигурации, затем прочитать

Завтра запишу видео как я прошиваю китайские контроллеры

[huligan]

13 минут назад, A_Bereg_UAA_Bereg_UA сказал:

при подключении загрузи сохраненный файл конфигурации

а как я его загружу,если контроллер по юсб не определяется?

я его только к (через) st_Link могу подключить.

Изменено 24 сентября 2020 пользователем huligan

[A_Bereg_UAA_Bereg_UA]

Утром видео запишу

[huligan]

весь в предкушении...



как имя джоя поменять?

в конфигураторе меняю,записываю в девайс,перетыкаю в юсб,но имя не меняется.Всезда просто FreeJoy

верней с устройства и принтеры меняется,а в игровых устройствах только FreeJoy

Изменено 24 сентября 2020 пользователем huligan

[A_Bereg_UAA_Bereg_UA]

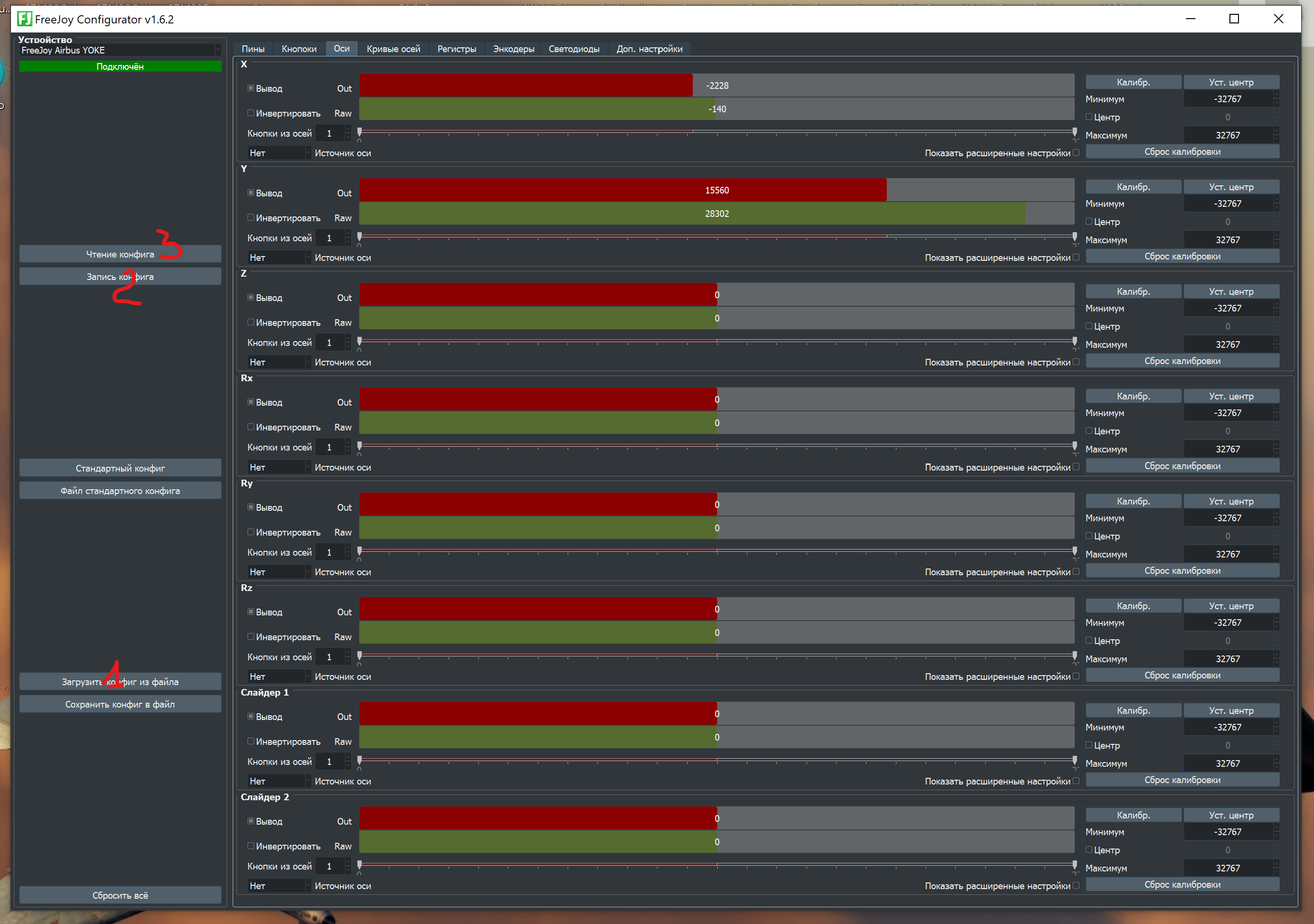

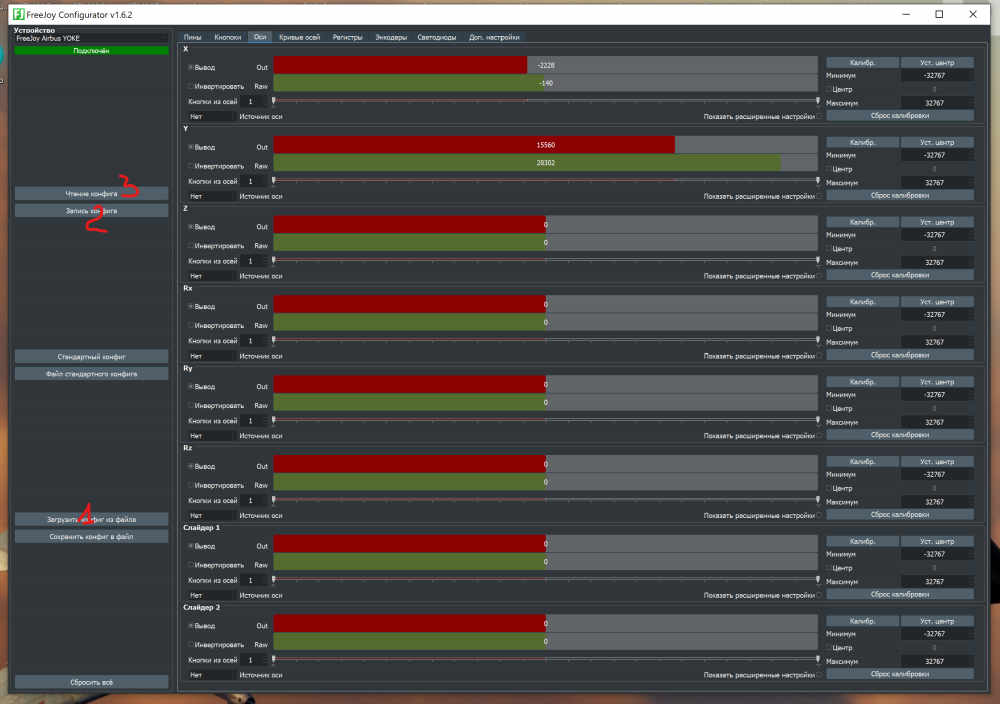

Создай новую конфигурацию, в дополнительных настройках напиши имя устройства, сохрани конфиг в файл. Потом отключи контроллер, снова подключи, загрузи файл конфигурации который сохранил, нажми запись конфига , чтение конфига и будет тебе счастье

[Johnet]

@A_Bereg_UAA_Bereg_UA а где можно Airbus joke посмотреть? Или пока проект?

Изменено 25 сентября 2020 пользователем Johnet

[WG_Magners]

11 часов назад, huligan сказал:

как имя джоя поменять?

Сложный и правильный способ - удалить контроллер из реестра винды.

Простой, но некрасивый способ - сменить PID.

Проблема возникает из-за винды, которая запоминает имя при первом подключении и не особо горит желанием его забывать

[Johnet]

4 минуты назад, WG_Magners сказал:

Сложный и правильный способ - удалить контроллер из реестра винды.

В файлах mmjoy2 была по моему утилитка для этого. Ребята, кто модет посмотрите, я только с телефона могу (((

\tools\Usbdeview.exe не оно?

[WG_Magners]

4 минуты назад, Johnet сказал:



\tools\Usbdeview.exe не оно?

Оно, всё верно

[=M=PiloT]

1 час назад, Johnet сказал:

В файлах mmjoy2 была по моему утилитка для этого. Ребята, кто модет посмотрите, я только с телефона могу (((

\tools\Usbdeview.exe не оно?



USBDeview.rar

[Reksotiv]

7 часов назад, A_Bereg_UAA_Bereg_UA сказал:

Создай новую конфигурацию, в дополнительных настройках напиши имя устройства, сохрани конфиг в файл. Потом отключи контроллер, снова подключи, загрузи файл конфигурации который сохранил, нажми запись конфига , чтение конфига и будет тебе счастье

А без манипуляций с сохранением конфига не работает? Такое только с поддельными чипами требуется? Не понимаю смысл этой операции.

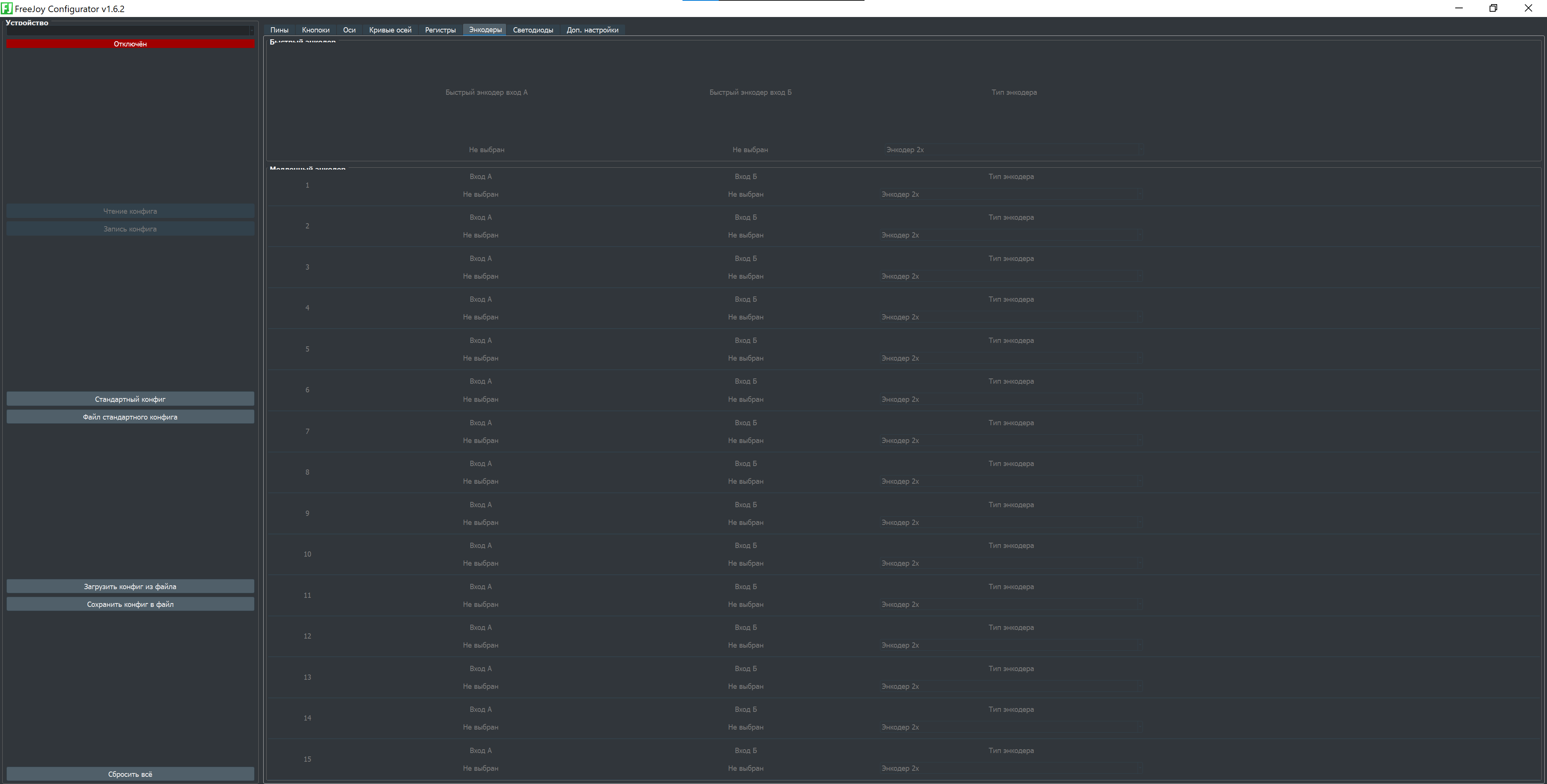

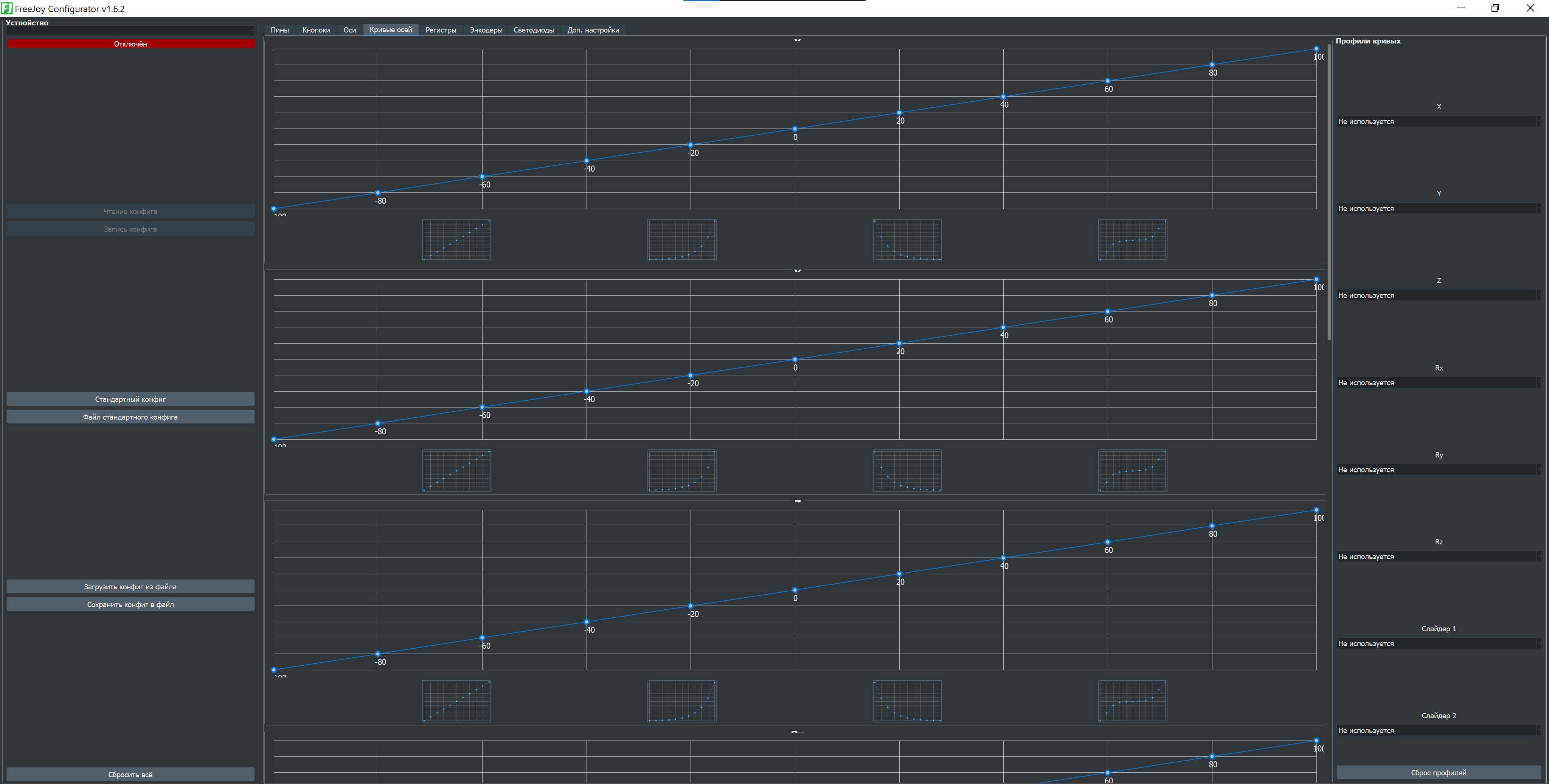

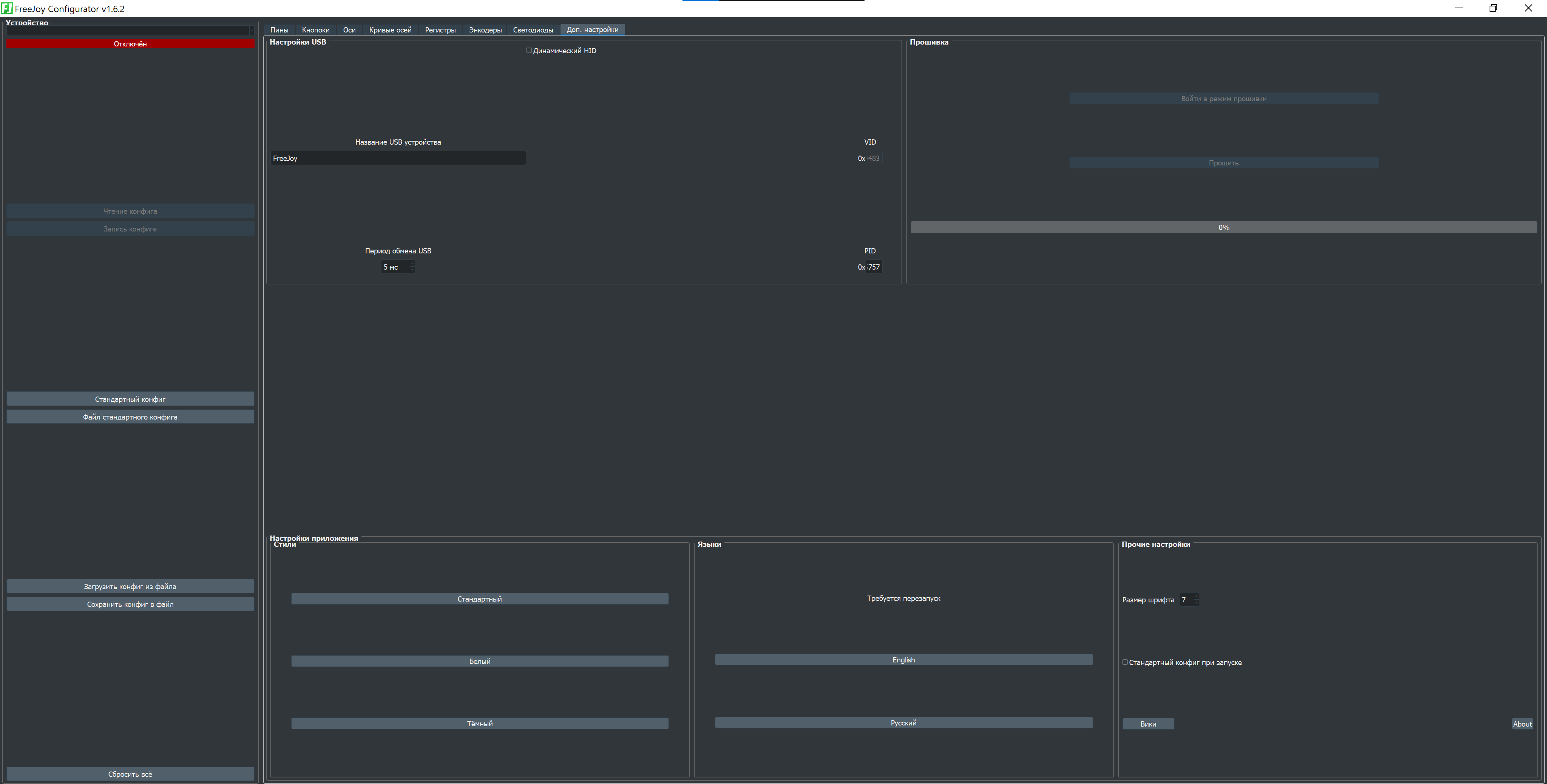

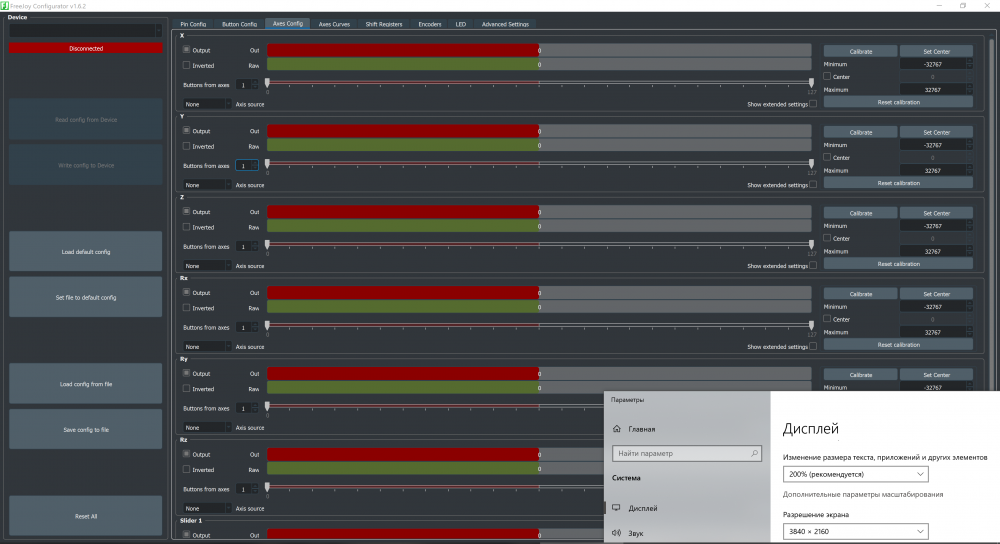

Смотрю в разрешении 4к есть проблемы с интерфейсом. У меня fullhd и могу проверить только апскейлом, у тебя так же съезжает текст шифтов и логических/физических кнопок?

Скрытый текст



[A_Bereg_UAA_Bereg_UA]

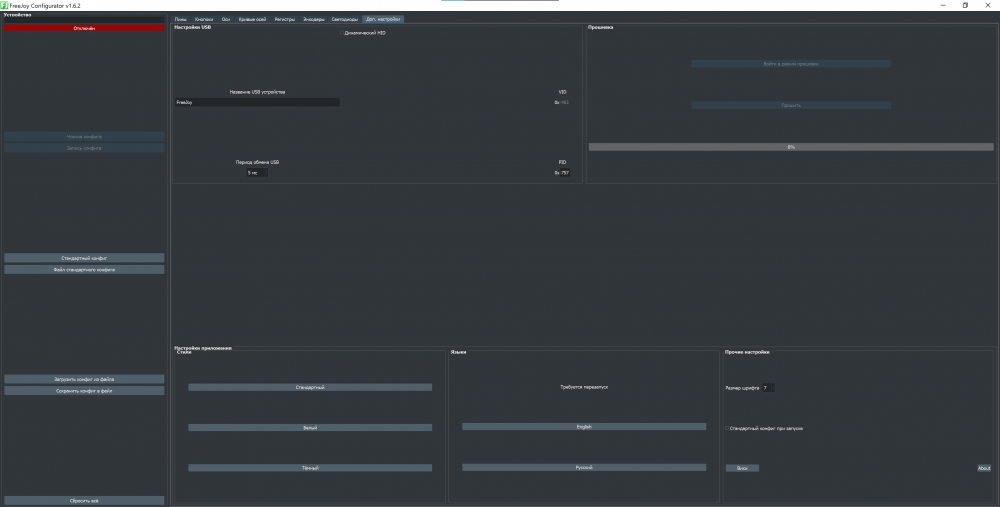

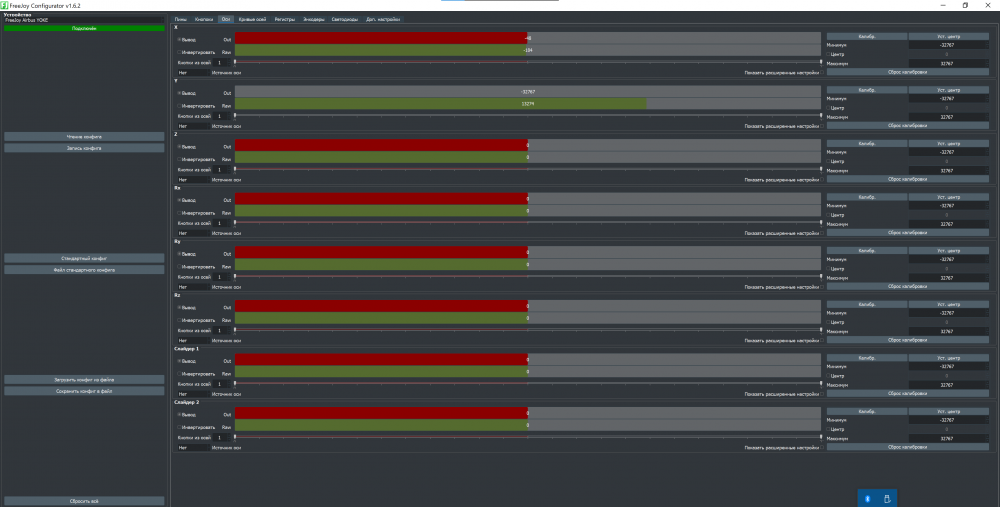

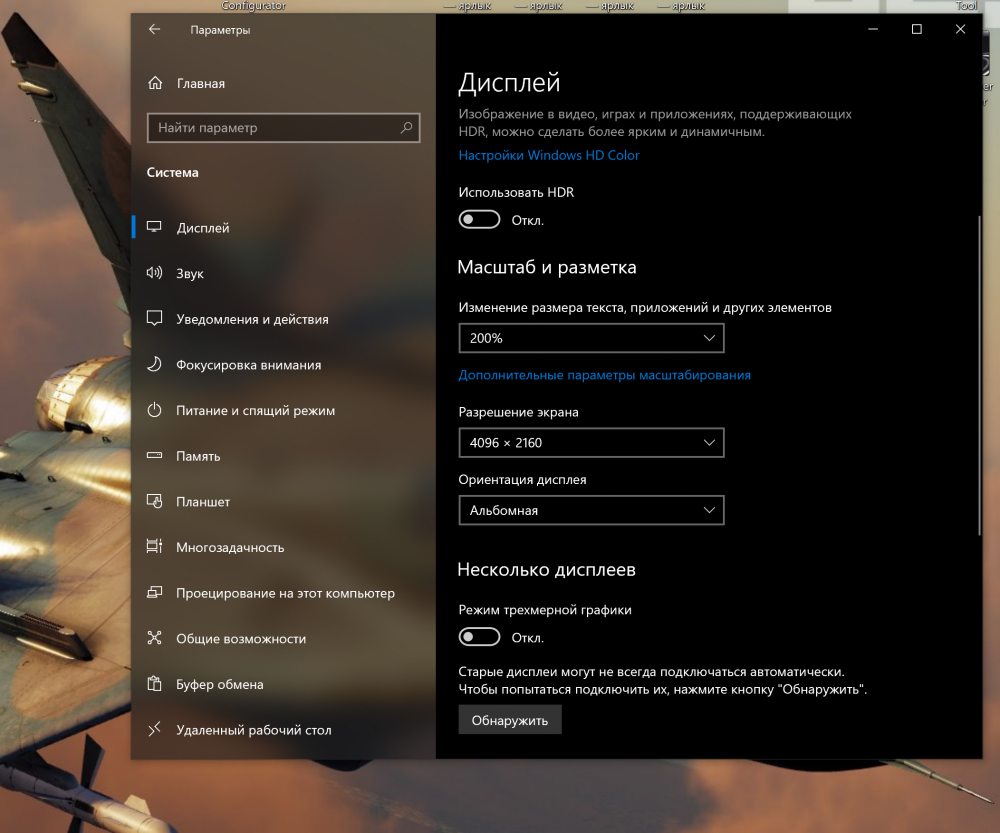

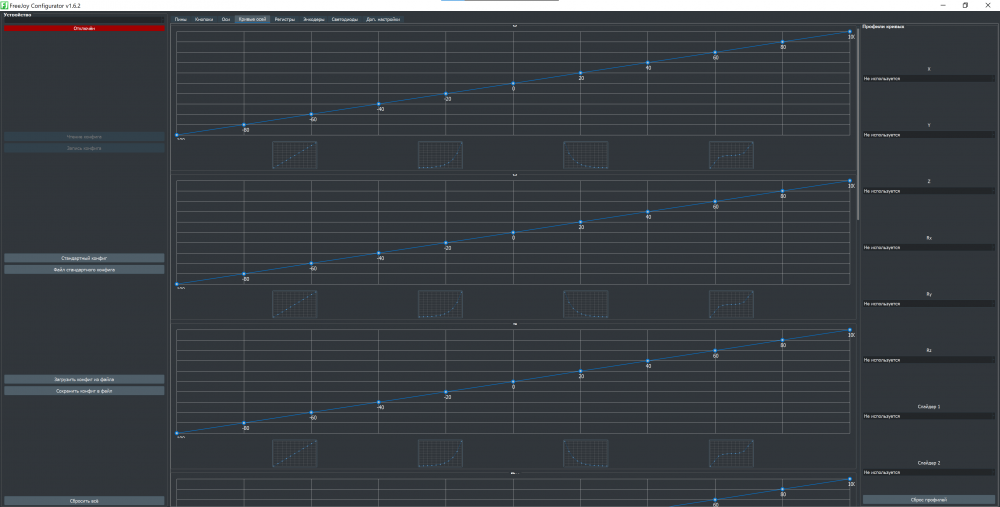

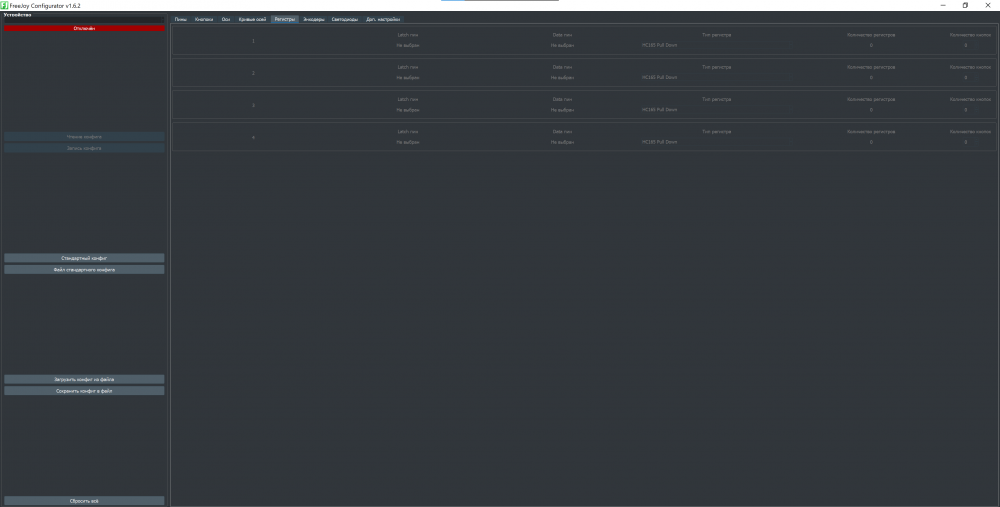

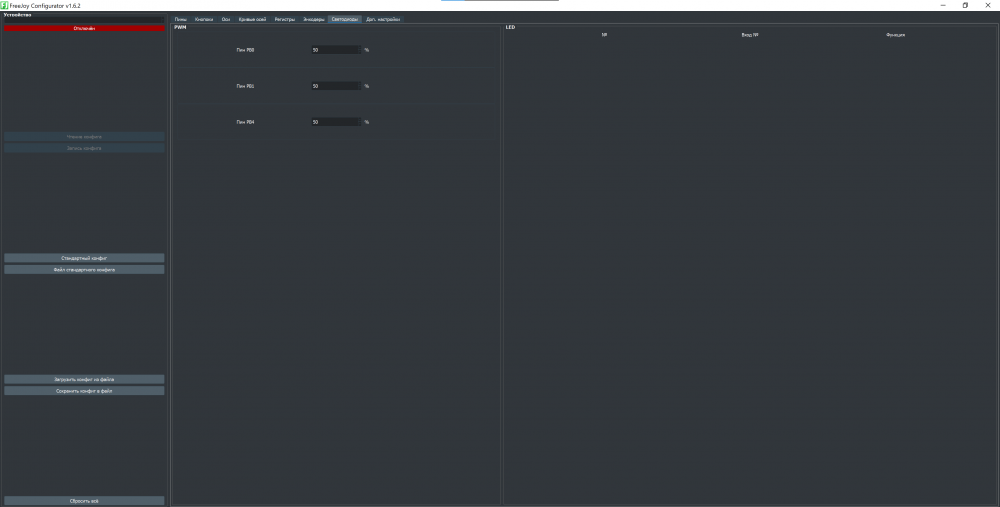

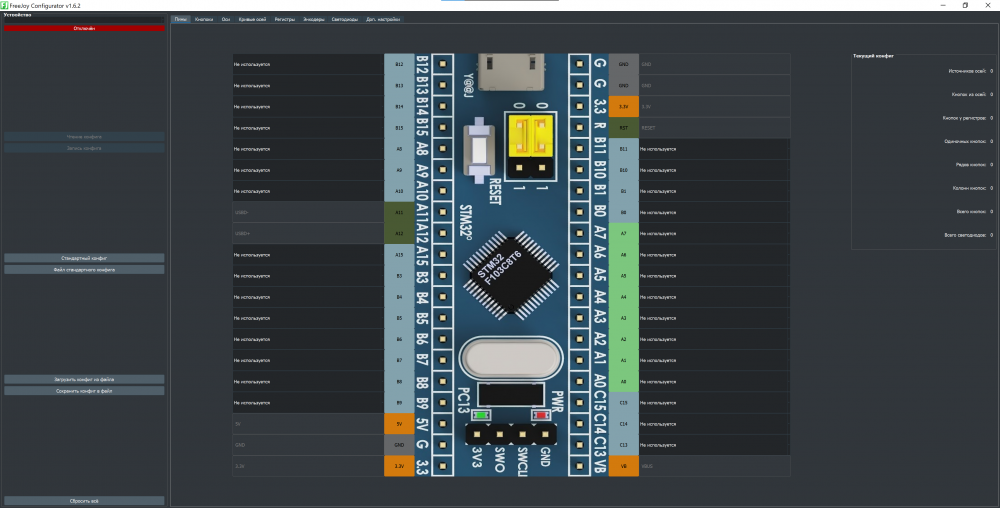

По поводу сохранения конфига мне такие манипуляции помогают, а по поводу 4к можно развернуть на весь экран. Как-то так...

[Reksotiv]

14 минут назад, A_Bereg_UAA_Bereg_UA сказал:

По поводу сохранения конфига мне такие манипуляции помогают

А без сохранения конфига что происходит? В старом конфигураторе без манипуляций работает? Есть проблемы в 4к... Можно ещё скрин вкладки "Кнопки"?

[Reksotiv]

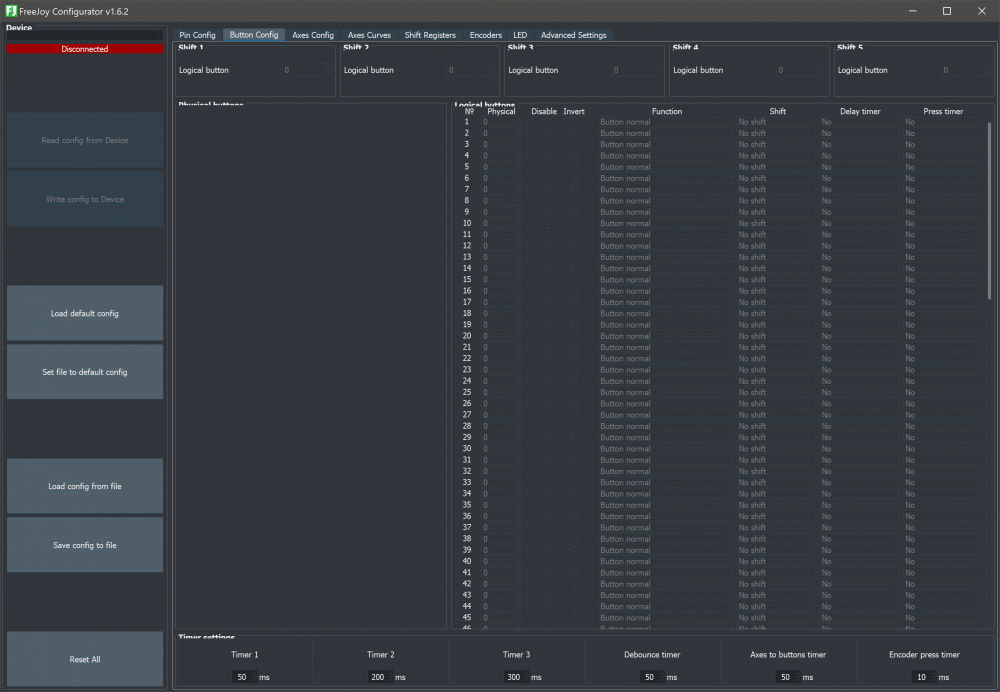

С 4к разобрался, но все оси на экран не влезут, а эти моники обычно больше и не слишком ли большой получается интерфейс?  https://github.com/FreeJoy-Team/FreeJoyConfiguratorQt/releases/download/0.4.8/FreeJoyQt-v1.6.2-4kTest.zip Ещё заметил, что в 4к со светлой темой приложение запускается на 1с дольше, по сравнению с fullhd, а тёмная на 1.5с дольше, стандартная без изменений.

Скрытый текст



Изменено 25 сентября 2020 пользователем Reksotiv

[A_Bereg_UAA_Bereg_UA]

Я так понял интересует как выглядит интерфейс в 4к? У меня вроде всё влазит если развернуть на весь экран. До сих пор не могу разобраться с энкодером от принтера, постоянно сбивается центр.

Да, с 4к test стало гораздо лучше.

[Reksotiv]

45 минут назад, A_Bereg_UAA_Bereg_UA сказал:

постоянно сбивается центр.

Исправил, если это про сбивание центра после манипуляций https://github.com/FreeJoy-Team/FreeJoyConfiguratorQt/releases . А что происходит если просто нажать запись конфига без манипуляций?

[huligan]

12 часов назад, WG_Magners сказал:

Оно, всё верно

владельца поменял,но всё равно не удаляется

5 часов назад, A_Bereg_UAA_Bereg_UA сказал:

По поводу сохранения конфига мне такие манипуляции помогают

нифига,в игровых устройствах просто FreeJoy по прежнему.

А где видео,как китайцев прошиваешь?

[huligan]

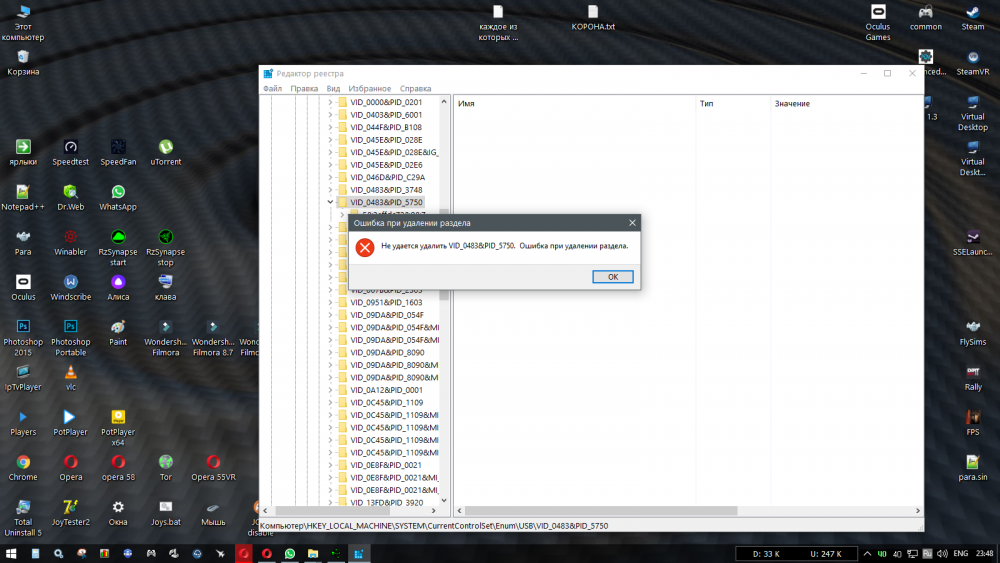

в общем,с помощью usbdeview удалять из реестра не получилось,пришлось в реестре просто поиском найти устройство с именем FreeJoy и удалить(в 2-х местах)

Теперь отображается корректно! FreeJoyPedals

осталось только китайца сделать видимым по юсб!

Изменено 25 сентября 2020 пользователем huligan

[A_Bereg_UAA_Bereg_UA]

Записал видео https://youtu.be/yPyNwgvkcFo



[huligan]

stm32 cube programmer ?

А почему никто не упоминал об этой программе?

Прошил бутлоадер в этой проге,но при подключении через юсб так же никакого движения.Комп как не видел,так и не видит этот CKS32 :(((

и красный диодик на платке не загорается

[A_Bereg_UAA_Bereg_UA]

Эта программа есть на сайте STM https://www.st.com/content/st_com/en/products/development-tools/software-development-tools/stm32-software-development-tools/stm32-programmers/stm32cubeprog.html

STM programmer видит твой контроллер?

[huligan]

10 минут назад, A_Bereg_UAA_Bereg_UA сказал:

STM programmer видит твой контроллер?

да,видел.Я несколько раз его там попрошивал,пока тут https://github.com/stlink-org/stlink/issues/756

не вычитал какую то хрень с прошивкой другого бутлоадера (generic_boot20_pc13.bin),прошил его,как в инструкции,после чего контроллер уже не определяется ни в STM32CubeProgrammer ни в STM32 ST-LINK Utility

Изменено 29 сентября 2020 пользователем huligan

[=M=PiloT]

25.09.2020 в 21:17, Reksotiv сказал:

Исправил, если это про сбивание центра после манипуляций https://github.com/FreeJoy-Team/FreeJoyConfiguratorQt/releases . А что происходит если просто нажать запись конфига без манипуляций?

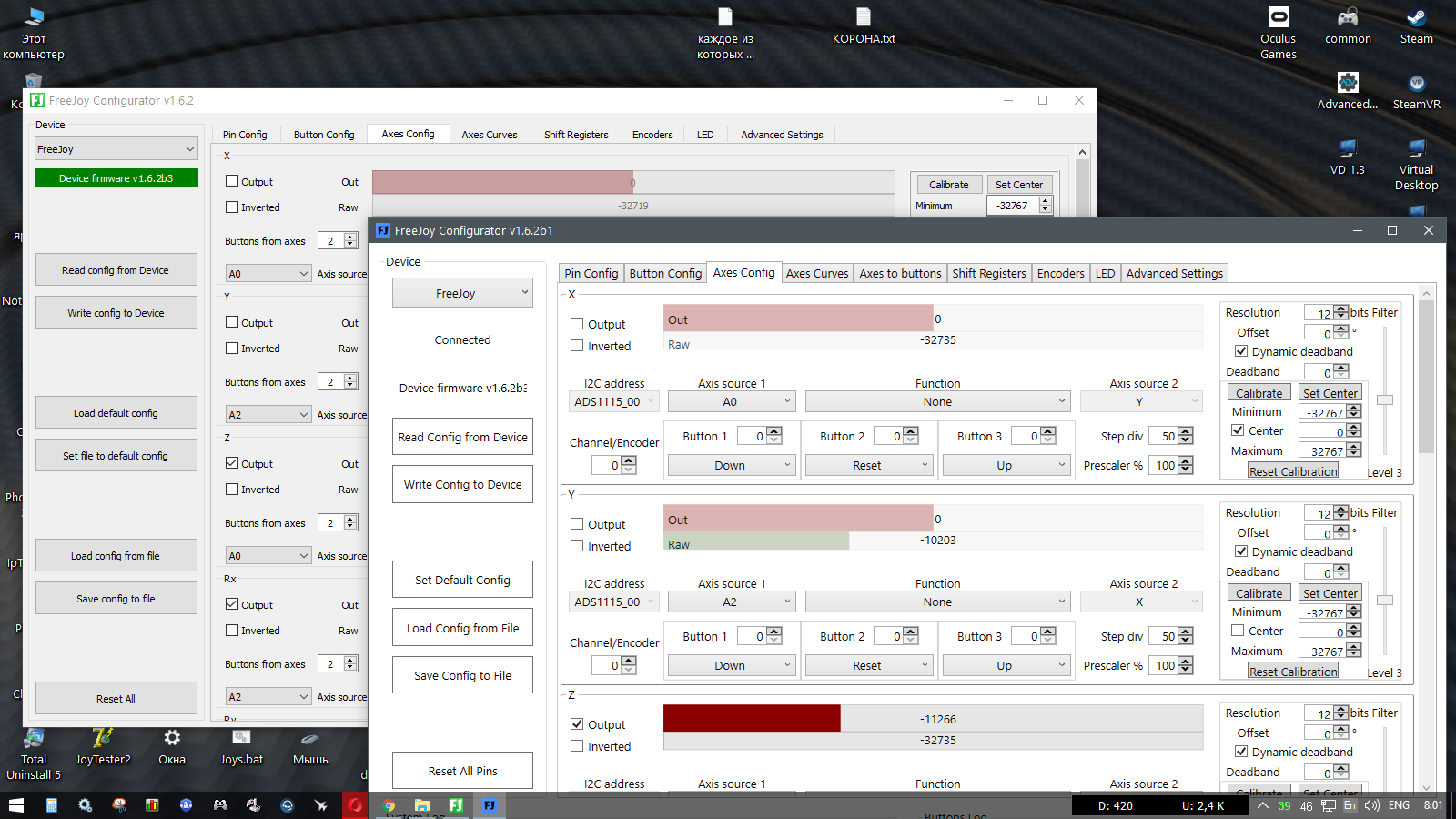

Я еще ни разу Qt конфигуратором не сделал все от А до Б, прошить, создать конфиг, конфигурировать. Вот и сейчас - пришлось шить обычным конфигуратором, а уже готовый Джой конфигурировать через Qt могу. Похоже на то, что у меня не пишет созданный конфиг в чип через Qt, может стоит стартовый период обмена с usb сделать 10мс? Не могу понять в чем проблема.

[Reksotiv]

3 часа назад, A_Bereg_UAA_Bereg_UA сказал:

Записал видео https://youtu.be/yPyNwgvkcFo

Смотрю на видео ты запускаешь 4kTest, можно уже последнюю версию качать, там исправлен центр и 4к https://github.com/FreeJoy-Team/FreeJoyConfiguratorQt/releases



1 час назад, =M=PiloT сказал:

Вот и сейчас - пришлось шить обычным конфигуратором, а уже готовый Джой конфигурировать через Qt могу. Похоже на то, что у меня не пишет созданный конфиг в чип через Qt

Проблема возникла с заливкой прошивки (FreeJoy_1_6_2b3.bin например) или конфига?



2 часа назад, huligan сказал:

Прошил бутлоадер в этой проге,но при подключении через юсб так же никакого движения.Комп как не видел,так и не видит этот CKS32 :(((

Проще новый купить. Если детально, то надо прошивать системную память, как это делать я не знаю, но скорее всего через USART с правильным выставлением перемычек. Надо изучать https://www.st.com/resource/en/application_note/cd00167594-stm32-microcontroller-system-memory-boot-mode-stmicroelectronics.pdf , но не факт, что в клоне всё аналогично оригиналу. Вот немного инфы про клоны https://github.com/keirf/Greaseweazle/wiki/STM32-Fakes

[=M=PiloT]

1 час назад, Reksotiv сказал:

Проблема возникла с заливкой прошивки (FreeJoy_1_6_2b3.bin например) или конфига?

Не, прошивка заливается точно норм, я еще поковыряю информации

И еще вот подумал - зачем отдельная анимация осей для кнопки в оси? Вверху же есть красная вывод для оси

[Reksotiv]

10 минут назад, =M=PiloT сказал:

И еще вот подумал - зачем отдельная анимация осей для кнопки в оси? Вверху же есть красная вывод для оси

Просто так)
