13 часов назад, WG_Magners сказал:

Как и некоторое из уже добавленного

Хотел бы предложить пересмотреть список функций сложения осей.

Из имеющихся функций может быть востребована только функция вычитания осей.

Возьму на себя смелость предложить возможный список функций осей (SA1, SA2 - исходные оси, DA1, DA2 - конечные оси):

1. Для педалей:

1.1. Вычитание осей DA1=SA1-SA2 (возможность использовать автопедали для авиасимов, возможность использовать трехосевые авиапедали в космосимах).

1.2. Получение из двух осей (тормоза SA1 и руля направления SA2) еще двух осей (левого DA1 и правого тормоза DA2). Если SA2<0, DA1=SA1+SA2*2 (если DA1<32767, то DA1=32767), DA2=0; Если SA2>0, DA1=0, DA2=SA1-SA2*2 (если DA2<32767, то DA1=32767). (Проверьте, мог ошибиться). Нужно что бы сделать из одноосных педалей - трехосные.

2. Для РУС:

2.1. DA1=SA1+SA2*A (Где А<1 - множитель) триммирование одной оси другой осью. Реализация триммирования по самолетному.

2.2. DA1=SA1+X1 (Где X1 - значение оси SA1 запоминаемое по нажатию кнопки). Реализация триммирования по вертолетному (нажали кнопку в каком либо положении, и это положение считается нулем).

3. Для двухдвигательных РУД: Копирование осей: При нажатой кнопке DA1=SA1, DA2=SA1. При отжатой кнопке DA1=SA1, DA2=SA2. При нажатой кнопке оба рычага РУД двигаются синхронно, при отжатой в соответствии с положением осей.



Что из этого нужно, и что из этого реализуемо, предлагаю обсудить.



Меня лично в первую очередь интересуют функции 1.1 (которую я и получил, спасибо @WG_Magners) и 3.

1.2 сильно специфично, 2.1. 2.2. - реализовано в самих симуляторах (а если не реализовано, то может и не надо?)

[WG_Magners]

5 часов назад, Johnet сказал:

Хотел бы предложить пересмотреть список функций сложения осей



1.1 вроде как есть

1.2 крайне маловероятно, что будет реализовано (думаю что это можно сделать через калибровку)



2. Требует обсуждения

3. Наиболее реальное из этого всего. Только если это реализовывать, то скорее как функцию "активации операций над осями" по кнопке





[Johnet]

12 минут назад, WG_Magners сказал:

1.2 крайне маловероятно, что будет реализовано (думаю что это можно сделать через калибровку)

Боюсь, что через калибровку не получится. Там вывод происходит одновременно по четырем осям (SA1 и SA2 так же выводятся как полноценные оси), при этом вторые две зависят от двух первых (причем одновременно от двух). Да и не думаю, что кто то заморочится делать на одном контроллере и педали и РУД.

[WG_Magners]

1 час назад, Johnet сказал:

Боюсь, что через калибровку не получится. Там вывод происходит одновременно по четырем осям (SA1 и SA2 так же выводятся как полноценные оси), при этом вторые две зависят от двух первых (причем одновременно от двух). Да и не думаю, что кто то заморочится делать на одном контроллере и педали и РУД.

Может я не понял сути?

Есть одноосные педали. Нажимаем левой ногой - основная ось идёт из центра к минимальному положению, ось левого тормоза начинает увеличиваться из 0. То же самое для нажатия правой ногой, основная ось идёт к максимуму из центра, правый тормоз растет из нуля. Так?



Видос:

Скрытый текст



Ось Х: рысканье
Ось У: левый тормоз

Ось Z: правый тормоз



Конфиг: Single_axis_pedals.zip



15 минут назад, WG_Magners сказал:

Может я не понял сути?

Я во основном не понял, откуда две оси в одноосных педалях. А если это не для одноосных педалей, то непонятно зачем такие кренделя)

Изменено 10 марта 2020 пользователем WG_Magners

[Johnet]

38 минут назад, WG_Magners сказал:

Может я не понял сути?

Не так немного.  При нажатии на рукоятку тормоза (расположена на РУС) (при нейтральном положении педалей) Оси тормозов обоих колес увеличивают значения. При отклонении руля направления ось тормоза противоположного колеса растармаживается (т. Е. Значения оси падают по мере отклонения педалей вплоть до минимального значения оси тороза колеса) . По крайней мере у ВКБ так алгоритм звучал.

Этот алгоритм, я лично, не рассматриваю как необходимый для DIY устройств. Того что выше показано на видео, я надеюсь, вполне достаточно.

Изменено 10 марта 2020 пользователем Johnet

[WG_Magners]

2 минуты назад, Johnet сказал:

Не так немного.  При нажатии на рукоятку тормоза (при нейтральнлм положении педалей) Оси тормозов обоих колес увеличивают значения. При отклонении руля направления противоположная ось растармаживается (т. Е. Значения оси падают по мере отклонения педалей вплоть до минимального значения оси тороза колеса) . По крайней мере у ВКБ так алгоритм звучал.

Что-то и правда экзотика. Не вижу смысла на это драгоценные ресурсы тратить

[Johnet]

22 часа назад, =VCC=Ghash34 сказал:

назначить то я смог две логических кнопки на одну физическую . но так как они постоянно горят по очереди я не смог их назначить в игре.

это нормальная и нужная штука а не какое не баловство

Все верно.

@WG_Magners

Докладываю:

При  определении кнопок в Ил-2 нажатие на физ кнопку привязанную к двум секвентальным кнопкам определяется как нажатие на одну и ту же логическую кнопку.



Ил-2 определяет изменение состояния всех кнопок и кнопка с меньшим номеров изменившая свое состояние и определятся.

Это подтверждается тем, что одну и ту же физ. кнопку назначил на две лог. (нормальную и инвертированную) при попытке назначить так же определяется только первая кнопка. Кроме того кнопку можно назначить не только нажимая, но и отпуская.



Получилось назначить как уже @=M=PiloT писал: назначить первую лог. кнопку: Toggle_on, вторую Toggle_off. Далее приближение взглядом назначить при нажатии кнопки, нормальный вид при отпускании. Далее переписываем конфигурацию FreeJoy на использование секвентальных кнопок или нормальной и инвертированной. Далее все работает как надо.

[WG_Magners]

23 минуты назад, Johnet сказал:

Все верно.

@WG_Magners

Докладываю:

При  определении кнопок в Ил-2 нажатие на физ кнопку привязанную к двум секвентальным кнопкам определяется как нажатие на одну и ту же логическую кнопку.



Ил-2 определяет изменение состояния всех кнопок и кнопка с меньшим номеров изменившая свое состояние и определятся.

Это подтверждается тем, что одну и ту же физ. кнопку назначил на две лог. (нормальную и инвертированную) при попытке назначить так же определяется только первая кнопка. Кроме того кнопку можно назначить не только нажимая, но и отпуская.



Получилось назначить как уже @=M=PiloT писал: назначить первую лог. кнопку: Toggle_on, вторую Toggle_off. Далее приближение взглядом назначить при нажатии кнопки, нормальный вид при отпускании. Далее переписываем конфигурацию FreeJoy на использование секвентальных кнопок или нормальной и инвертированной. Далее все работает как надо.



Та же самая пляска будет с осями, которые друг от друга зависят. Боюсь, что если пользователь решил заниматься костылями, то придется идти до конца - перезапись конфигурации для настройки в игре и прочие непотребства.

[Johnet]

9 минут назад, WG_Magners сказал:

Та же самая пляска будет с осями, которые друг от друга зависят.

По моему ось определяется только когда ты ее во всем пределе значений подвигаешь.



При вычитании осей исходные оси скрыты от системы. При дублировании осей, наоборот нужно будет каждую лог. ось определить в системе при разблокированных осях, а потом включить копирование одной оси в другую. При триммировании по самолетному триммирующая ось так же скрывается от системы.

А можно сделать например функции для кнопки Sequintal_Timer_Button и Radio_Timer_Button. При котором нажатие соответствующей лог. кнопки продолжается в течение времени назначенного в Toggle press time? Или это уже обсуждали?

Изменено 10 марта 2020 пользователем Johnet

[WG_Magners]

1 час назад, Johnet сказал:

А можно сделать например функции для кнопки Sequintal_Timer_Button и Radio_Timer_Button.

Для Sequential  я чуть раньше писал, что можно. А какой смысл это делать для радио-кнопки? Обычный ToggleSwitch получится

[Johnet]

ToggleSwitch - 2 позиции, а радиокнопка - несколько.Опять же для удобства назначения.

[WG_Magners]

Только что, Johnet сказал:

ToggleSwitch - 2 позиции, а радиокнопка - несколько.Опять же для удобства назначения.

Если радиокнопка отпускается после нажатия, то это не радиокнопка, а обычная. Вспомни как они работают

[Johnet]

1 минуту назад, WG_Magners сказал:

Если радиокнопка отпускается после нажатия, то это не радиокнопка, а обычная. Вспомни как они работают

Ну да. Тоже придется сначала из делать обычными кнопками, назначать в игре, а потом делать радиокнопками.

[Reksotiv]

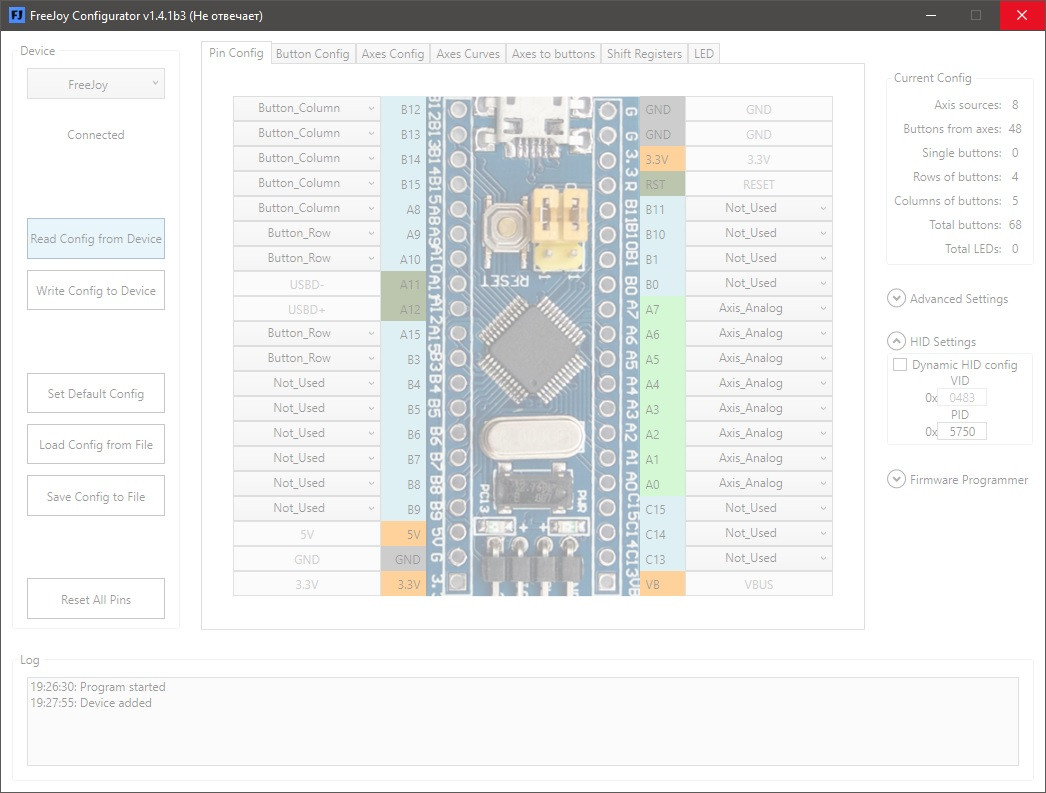

Не могу считать и записать конфиг при подключении через usb hub, программа зависает. Сам контроллер работает отлично, но для конфига приходится выпаивать. Ардуино прошиваются через хаб.

Скрытый текст



[WG_Magners]

56 минут назад, Reksotiv сказал:

Не могу считать и записать конфиг при подключении через usb hub, программа зависает. Сам контроллер работает отлично, но для конфига приходится выпаивать. Ардуино прошиваются через хаб.

  Показать содержимое





Какой Windows? Можно увидеть вывод USBDeview? Питание идет через хаб?

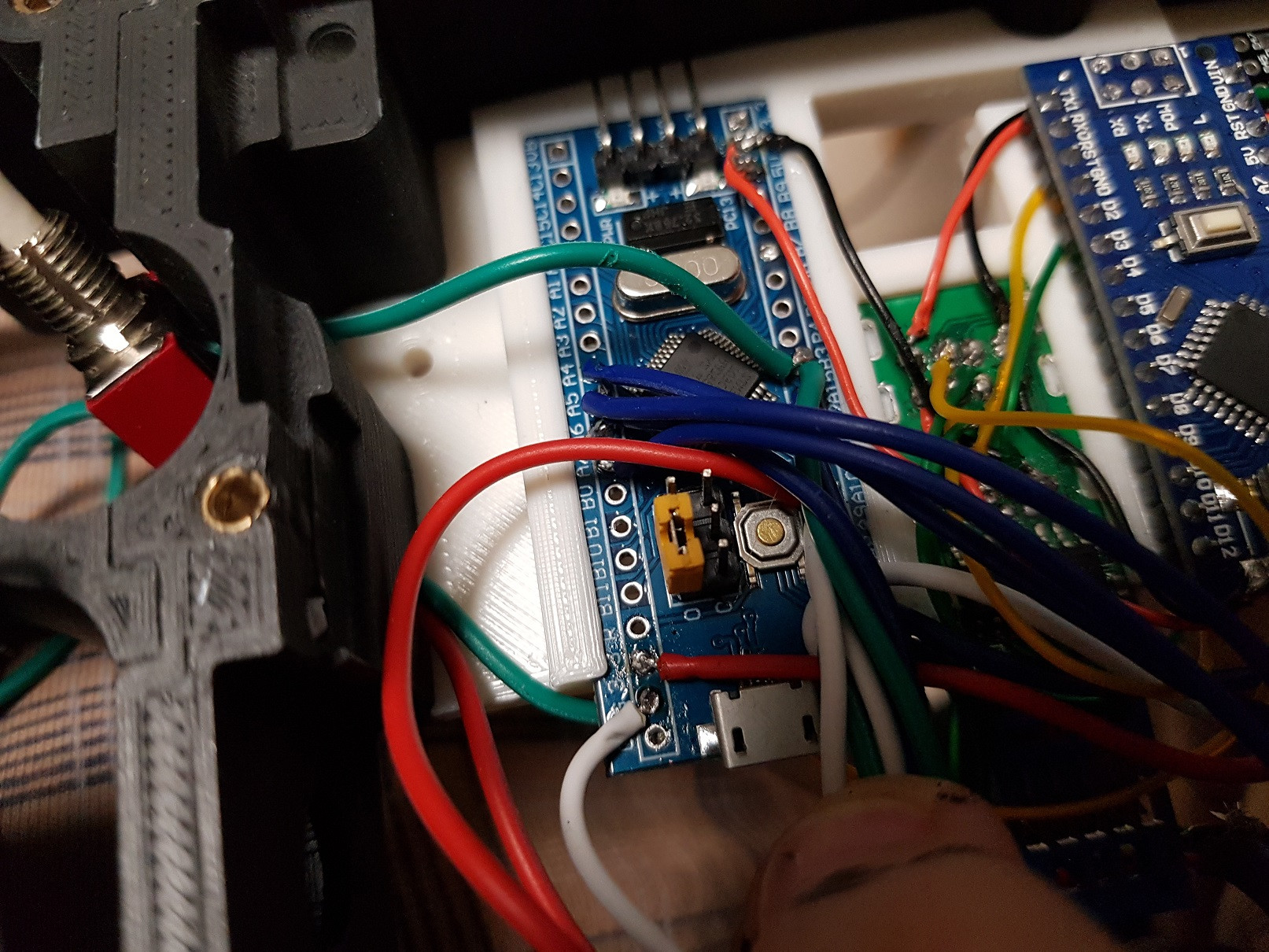

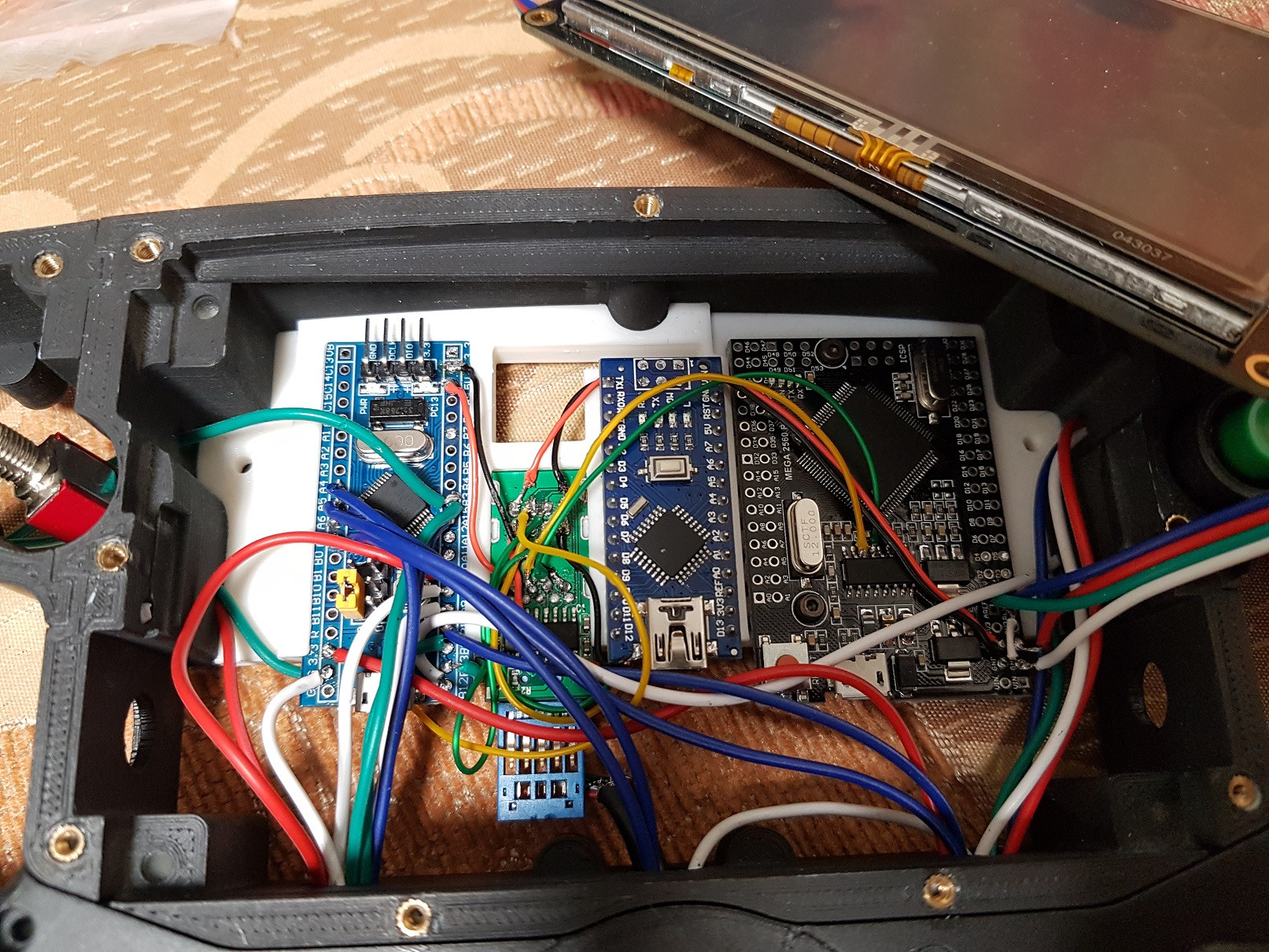

Еще момент, нет ли другой BluePill для проверки на воспроизводимость? За проводами не видно, как выглядит кнопка ресета - прямоугольная пластиковая или квадратная металлическая (как на картинке в самой программе)? У плат с квадратными кнопками бывают проблемы с USB.

Изменено 10 марта 2020 пользователем WG_Magners

[Reksotiv]

Win 10, питание через плату хаба, но в обход чипа, прозванивается. Другой BluePill нет.

Скрытый текст

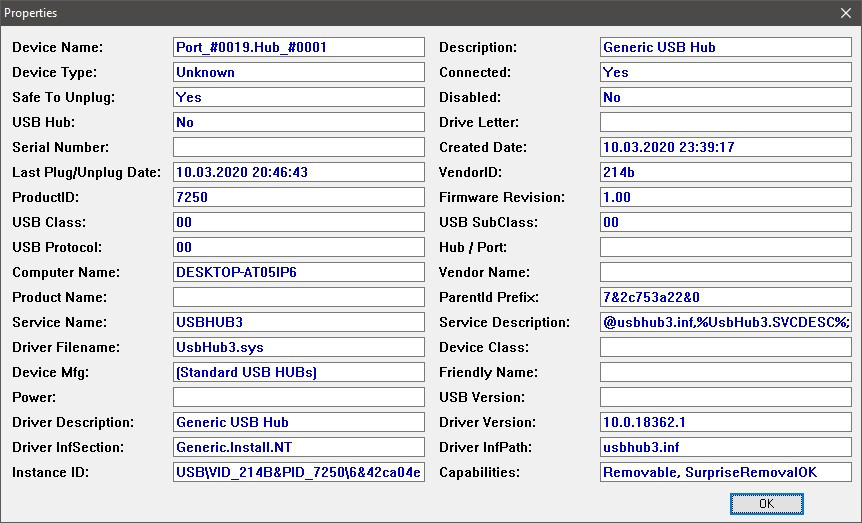

HUB

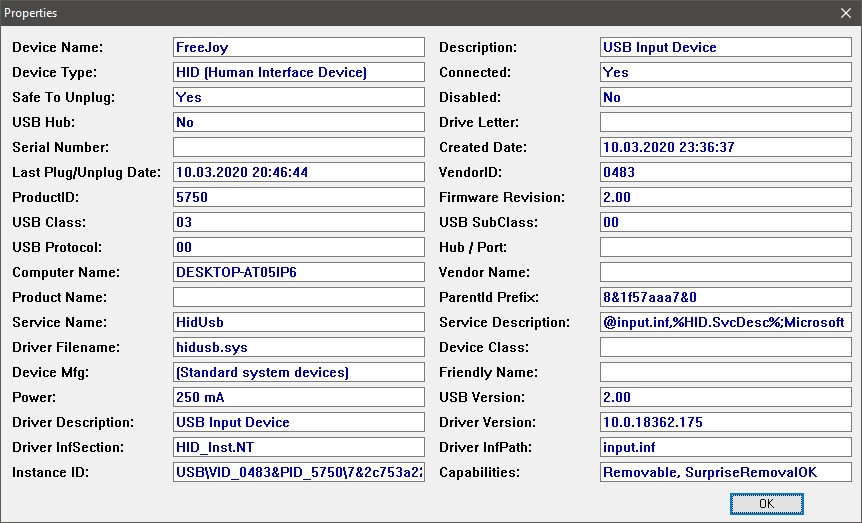

FreeJoy

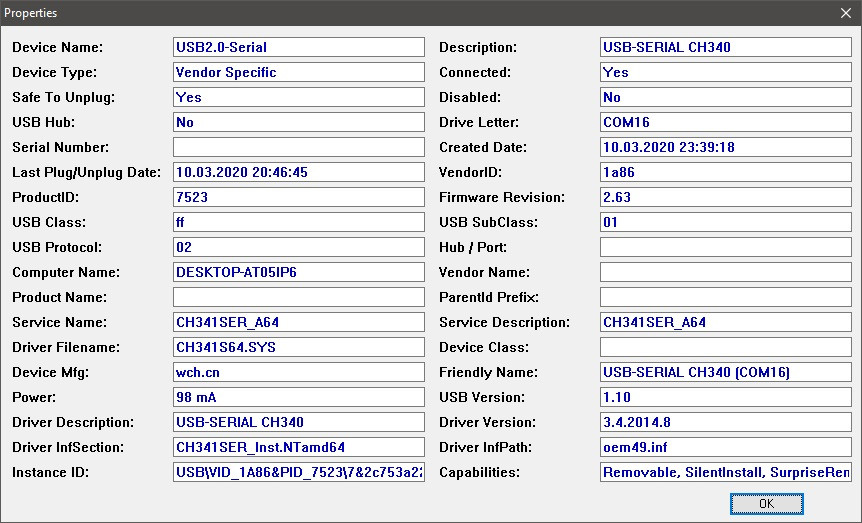

arduinoNano

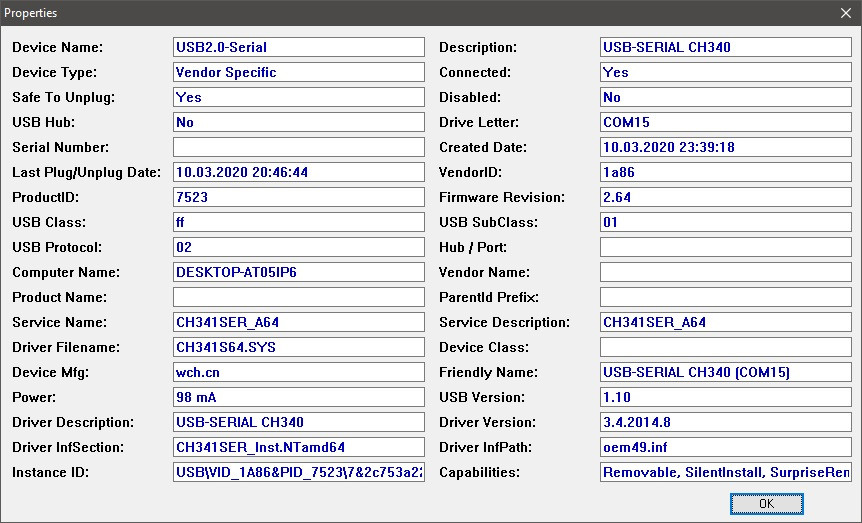

ArduinoMega







[WG_Magners]

46 минут назад, Reksotiv сказал:

Win 10, питание через плату хаба, но в обход чипа, прозванивается. Другой BluePill нет.

  Показать содержимое



HUB



FreeJoy



arduinoNano



ArduinoMega







Проверил у себя с двумя разными хабами (один совсем хреновый) и не смог воспроизвести (только хаб в хаб не работает, но там совсем не определяется устройство) =(
Больше всего похоже на железные проблемы, надо смотреть на предмет просадок напряжения питания, правильности номиналов пассивки в цепях USB на плате, либо пробовать с другой BluePill, желательно вот с такой кнопочкой ресета

Скрытый текст



P.S. ещё может перезагрузка компа помочь, там библиотека USB иногда плохо себя ведёт и лочит драйвер. Но в данном случае на это мало похоже

Изменено 10 марта 2020 пользователем WG_Magners

[l3VGV]

2 часа назад, Reksotiv сказал:

Не могу считать и записать конфиг при подключении через usb hub, программа зависает. Сам контроллер работает отлично, но для конфига приходится выпаивать. Ардуино прошиваются через хаб.



Попробовать запаять канонические резисторы в подтяжку блу пилу, если там не 1к5.



50 минут назад, Reksotiv сказал:

Win 10, питание через плату хаба, но в обход чипа, прозванивается. Другой BluePill нет.



Желательно крупно и разборчиво сфоткать чипы на платах.

[=M=PiloT]

7 часов назад, WG_Magners сказал:

Для Sequential  я чуть раньше писал, что можно.

Вот мне сей час помешало то, что секвентальная постоянно горит нажатой, а хотелось сделать на одну кнопку регулировку смеси - круто бы вышло, эх, а вообще, секвентальная кнопка это чудо)), если у нее будет таймер, то это уже рядом к тому, что твоя шутка про "назначить все и желательно одной кнопкой" станет явью)), но по моему хотя бы то, чтобы она не горела постоянно включенной нужно сделать.

[Reksotiv]

Спасибо за помощь, проблема оказалась в usb портах на компе. Заработало в usb 3.0, а в usb 2 не работает даже с заменой резистора r10 10к на 1к и 2к( 1к5 нету). Я и не пытался в 3.0 вставлять, перетыкивал между портами 2.0. На ноуте через юсб 2 работает.

Изменено 10 марта 2020 пользователем Reksotiv

[=M=PiloT]

В юсб хаб у тебя идет сперва? Потом от него все остальное? На 3.0 может питание лучше.

[Reksotiv]

Да, хаб первый. Я пробовал отпаивать ардуино и оставлял только стм32 с хабом, всё равно через юсб 2.0 в компе не работало. Дисплею и светодиодам хватало, не работало только чтение и запись с контроллера.

[Johnet]

06.03.2020 в 15:43, WG_Magners сказал:

Назначаемые на состояния кнопок светодиоды пока что подключаются только как одиночные или как светодиодная матрица.

Как подключать одиночный светодиод ясно, а при подключении матрицей через транзистор что будет строкой? Базы транзисторов? А столбцом? Эмиттеры транзисторов?

[WG_Magners]

5 минут назад, Johnet сказал:

Как подключать одиночный светодиод ясно, а при подключении матрицей через транзистор что будет строкой? Базы транзисторов? А столбцом? Эмиттеры транзисторов?



Через транзисторы предполагается подключать только светодиоды подсветки, те которые ШИМом управляются (на ногах PB0, PB1, PB4). Матрицей подключаются светодиоды, назначаемые на кнопки, там транзисторы не нужны

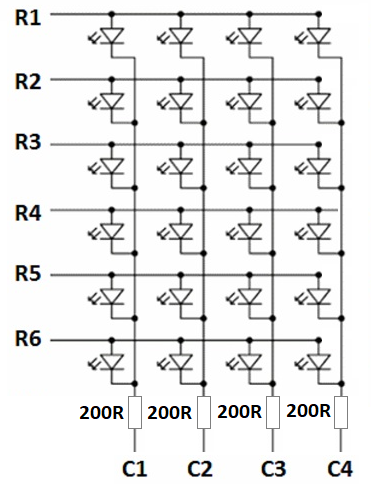

Картинка из инструкции на гитхабе:

Скрытый текст



Изменено 11 марта 2020 пользователем WG_Magners

[Johnet]

16 минут назад, WG_Magners сказал:

Картинка из инструкции на гитхабе:

Даже резисторы для ограничения тока не нужны?

[WG_Magners]

Только что, Johnet сказал:

Даже резисторы для ограничения тока не нужны?

Обычно не ставят. Я сейчас проверяю как оно работает, а то я еще не успел)

[WG_Magners]

51 минуту назад, WG_Magners сказал:

проверяю



Проверил, поправил косяки. Выложил новую версию v1.4.1b5 с поправленным алгоритмом для светодиодов в матрице.
Без резисторов нормально, контроллер сам не отдает много тока через ногу, тем более динамическая индикация.

[Johnet]

Закончена работа над очередной частью инструкции. Добавлено описание сложения осей. Добавлен раздел подготовки к работе и прошивки контроллера. другие мелкие правки.

Можно взять здесь: https://yadi.sk/i/fUOwMec-hj_HxA



[=VCC=Ghash34]

а подсветку на руде логитек 940 получится задействовать?

[WG_Magners]

50 минут назад, =VCC=Ghash34 сказал:

а подсветку на руде логитек 940 получится задействовать?



Я не знаю как там устроена подсветка (8 RGB светодиодов в кнопках?), но скорее всего не должно быть проблем с этим.

Я скоро еще регистры 74HC595 добавлю, можно будет через них зажигать светодиоды.

Изменено 11 марта 2020 пользователем WG_Magners

[Johnet]

16 часов назад, WG_Magners сказал:

Без резисторов нормально, контроллер сам не отдает много тока через ногу, тем более динамическая индикация.

Какой ток можно снять с ноги 3,3 В, с сигнальных ног? Т.е. выше какого тока придется использовать внешний блок питания и использовать транзисторы?

[WG_Magners]

4 часа назад, Johnet сказал:

Какой ток можно снять с ноги 3,3 В, с сигнальных ног? Т.е. выше какого тока придется использовать внешний блок питания и использовать транзисторы?



Нога контроллера может отдать 25 мА. Всего регулятор на 3.3В может отдать до 300мА (включая потребление самого микроконтроллера).

Поэтому если подключать подсветку через транзисторы, то лучше к 5В

[Johnet]

1 час назад, WG_Magners сказал:

Нога контроллера может отдать 25 мА.

В матрице получается на одну ногу может быть несколько светодиодов. Прямой ток Светодиода порядка 20 мА. Не погорят ноги?

[WG_Magners]

57 минут назад, Johnet сказал:

В матрице получается на одну ногу может быть несколько светодиодов. Прямой ток Светодиода порядка 20 мА. Не погорят ноги?



Скрытый текст

Вообще, если совсем по-хорошему, то действительно нужно поставить резюки к каждой колонке (или строке), рассчитанные так, что суммарное потребление всех светодиодов в строке не будет превышать 25мА при напряжении 3.3В. Формула для расчета сопротивления для светодиода:



, где U=3.3В, Uled это прямое падение напряжения на светодиоде, Iled это ток через один светодиод.


Но я хулиганю и не ставлю эти резисторы, а ноги на STM-ке почему-то не горят. Пожалуй, действительно не стоит советовать людям делать как я, поэтому пусть в инструкции будет с резисторами):

Скрытый текст



Изменено 12 марта 2020 пользователем WG_Magners

[Johnet]

R=(3.3-3)/0.02=15 Ом. Верно? При включении двух светодиодов они могут сильно падать в яркости?

Беру вот такой вот светодиод: https://escor.ru/catalog/3mm_kruglye/green_fyl_3014gd1a/



[WG_Magners]

1 минуту назад, Johnet сказал:

R=(3.3-3)/0.02=15 Ом. Верно? При включении двух светодиодов они могут сильно падать в яркости?

Беру вот такой вот светодиод: https://escor.ru/catalog/3mm_kruglye/green_fyl_3014gd1a/





Для одного светодиода верно. Если подключаешь 2, то соответственно уменьшай ток 2 два раза (не 20мА, а 10мА), и сопротивление уже будет 30Ом. Чем больше делаешь колонок светодиодов, тем меньше нужно делать ток через один светодиод, чтобы он в сумме не превысил 25мА. Соответственно, чем меньше ток, тем меньше яркость.

[Johnet]

Я бы все таки предложил бы по резистору на каждый светодиод.

[WG_Magners]

Только что, Johnet сказал:

Я бы все таки предложил бы по резистору на каждый светодиод.



По резистору на каждый светодиод не имеет смысла, т.к. контроллер зажигает диоды построчно. То есть в один момент времени горят только диоды, находящиеся в одной строке.

[Johnet]

Ок. Домой приду попробую.

[Johnet]

Короче не важен номинал резистора в матрице от 100 до 0 пробовал... Работает.



Просто по логике, если одновременно только одна строка загорается, то в столбце может зажечься только один светодиод и необходимо резистор считать на один светодиод, и ставить его на столбец матрицы. Наверно.
