Программирование джойстиков от VKB

[Dmitriy1984]

Прошился обратно на нг, опять пропало устройство (ну и бог с ним, алгоритм борьбы уже известен). В профиле включены 9 осей, а в тесте только 6.

Вот когда шил нг случайно прошил версию для бб мк2, вот там он увидел оси все которые должны были быть.

23 минуты назад, Alex_Oz сказал:

Проверьте все 32



Вот для ранее приведенного конфига:



[Alex_Oz]

Так у Вас прошивка мультидевайс? Или несколько профилей?

Попробуйте для начала "чистую" версию для SCG с одним профилем.

В мультдевайсе маппинг осей по-другому устроен (поиск по теме - MULTIDEVICE).

Изменено 9 декабря 2020 пользователем Alex_Oz

[Dmitriy1984]

В общем после очередного перезапуска устройства отобразилось нужное количество осей и они даже работают (почти). Аналоговые оси после калибровки отрабатывают только половинуу диапазона (0-32767 или 32767- 65ххх). Завтра помучаю еще прошивку и контроллер, но мучаться с юсбдевью после каждого перезапуска честно не айс.

2 минуты назад, Alex_Oz сказал:

Так у Вас прошивка мультидевайс? Или несколько профилей?

Попробуйте для начала "чистую" версию для SCG с одним профилем.

В мультдевайсе маппинг осей по-другому устроен.

Так нг ж ради мультидевайса то и нужен в первую очередь, а остальное это приятные бонусы.

[Alex_Oz]

Тогда сначала надо почитать тему.

Кстати импорт в MULTIDEVICE из обычной версии - без шансов. Поэтому только брать дефолт и править руками до нужного конфига.



PS/ По линейным индикаторам кой-какие мыcли появились - в работе.

Изменено 9 декабря 2020 пользователем Alex_Oz

[Dmitriy1984]

1 час назад, Alex_Oz сказал:

Тогда сначала надо почитать тему.

Кстати импорт в MULTIDEVICE из обычной версии - без шансов. Поэтому только брать дефолт и править руками до нужного конфига.



PS/ По линейным индикаторам кой-какие мыcли появились - в работе.

Попробовал сцг, настроилась быстро и просто. Даже удивлен. Все же попробую поковырять мультидевайс, как более перспективную на мой взгляд. С отсутствием импорта смирился, и вообщем то даже понимаю почему и зачем.

[-DED-Ron]

Не пойму решения использовать мультидевайс (прошивку), если в наличии одна ручка. Что хотите получить? Или ручка не одна? И в чем же её перспективность? Очень интересно.

[Dmitriy1984]

14 минут назад, -DED-Ron сказал:

Не пойму решения использовать мультидевайс (прошивку), если в наличии одна ручка. Что хотите получить? Или ручка не одна? И в чем же её перспективность? Очень интересно.

Ручки: мцг про, космосима, кг12, тм вартог. И думаю будут еще.

[-DED-Ron]

Ага, тогда только мульти, чтоб не прошивать заново при каждой смене ручки.

[Dmitriy1984]

16 часов назад, Alex_Oz сказал:

Тогда сначала надо почитать тему.

Кстати импорт в MULTIDEVICE из обычной версии - без шансов. Поэтому только брать дефолт и править руками до нужного конфига.



PS/ По линейным индикаторам кой-какие мыcли появились - в работе.

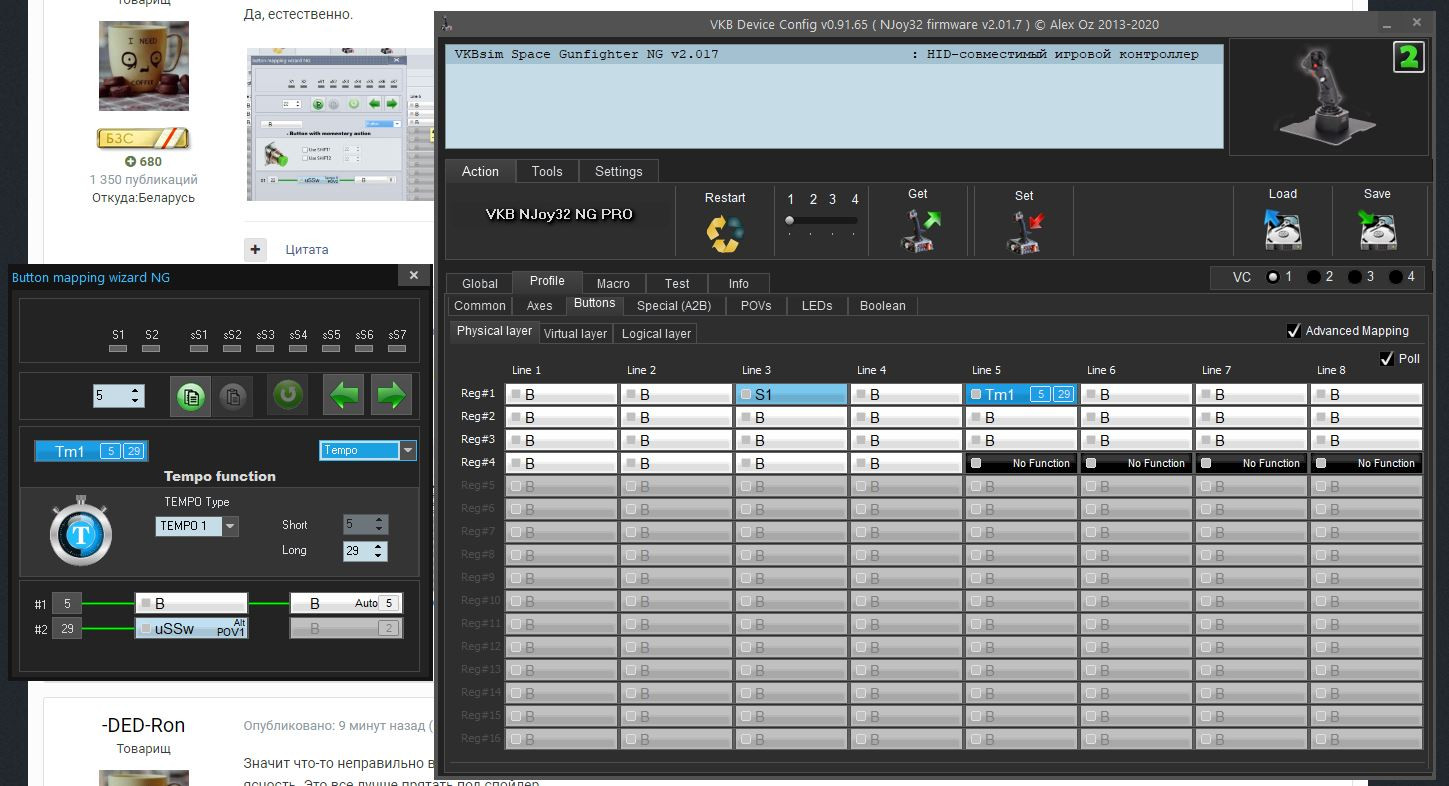

Продолжил попытки перенести профили в нг. Возник вопрос: если в виртуальном слое задать функцию переключения хатки в режим осей оно же должно работать?

Uswitch over tempo boolean rabotaet ska.cfg.txt Uswitch over tempo ne rabotaet ska.cfg.txt

[-DED-Ron]

Да, естественно.





[Dmitriy1984]

33 минуты назад, -DED-Ron сказал:

Да, естественно.





Проверил, не работает, по крайней мере у меня.

[-DED-Ron]

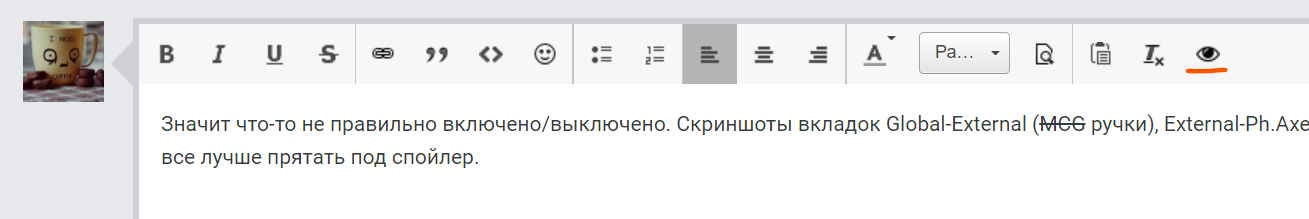

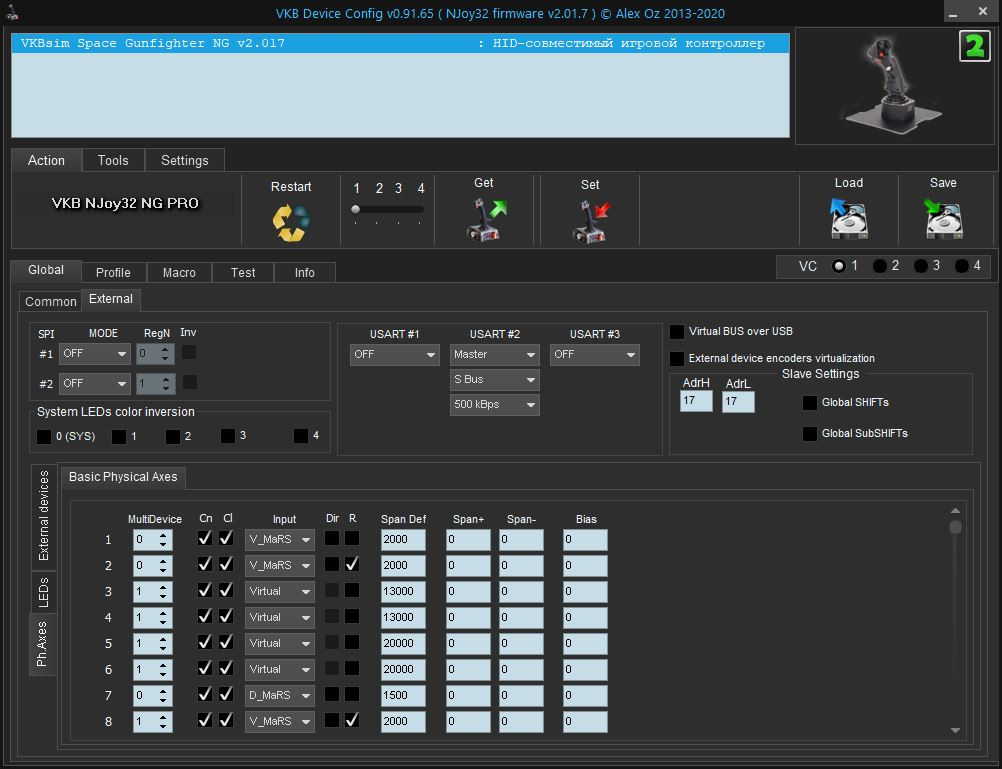

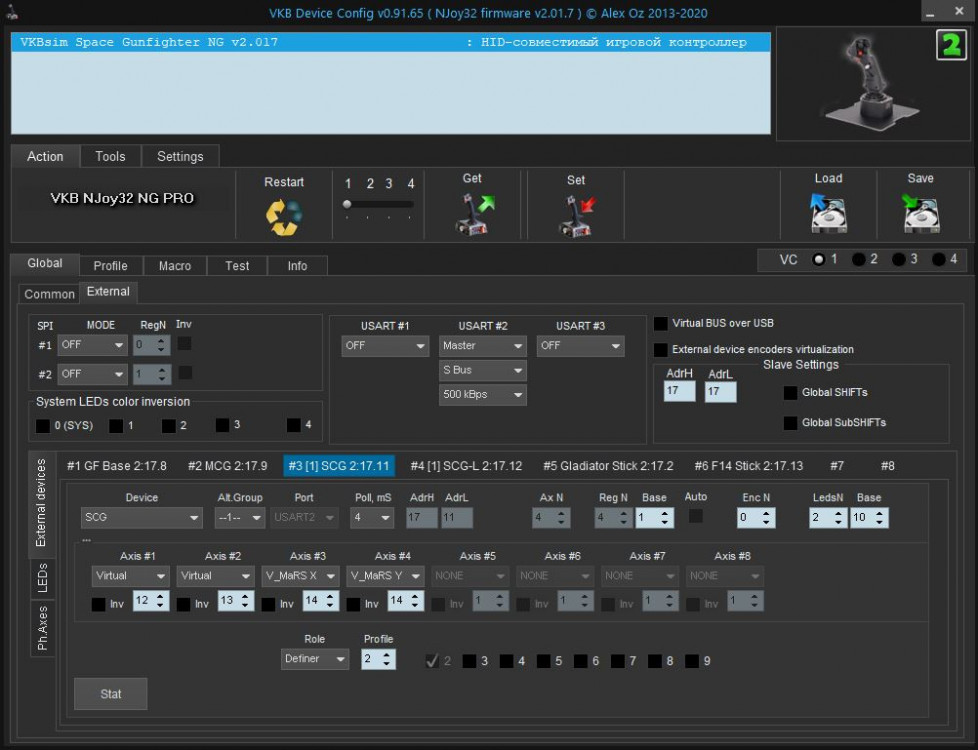

Значит что-то неправильно включено/выключено. Скриншоты вкладок Global-External (MCG ручки), External-Ph.Axes, Profile-Axes, Profile-Povs, ну и Buttons внесут ясность. Это все лучше прятать под спойлер.

Скрытый текст



Изменено 10 декабря 2020 пользователем -DED-Ron

[Dmitriy1984]

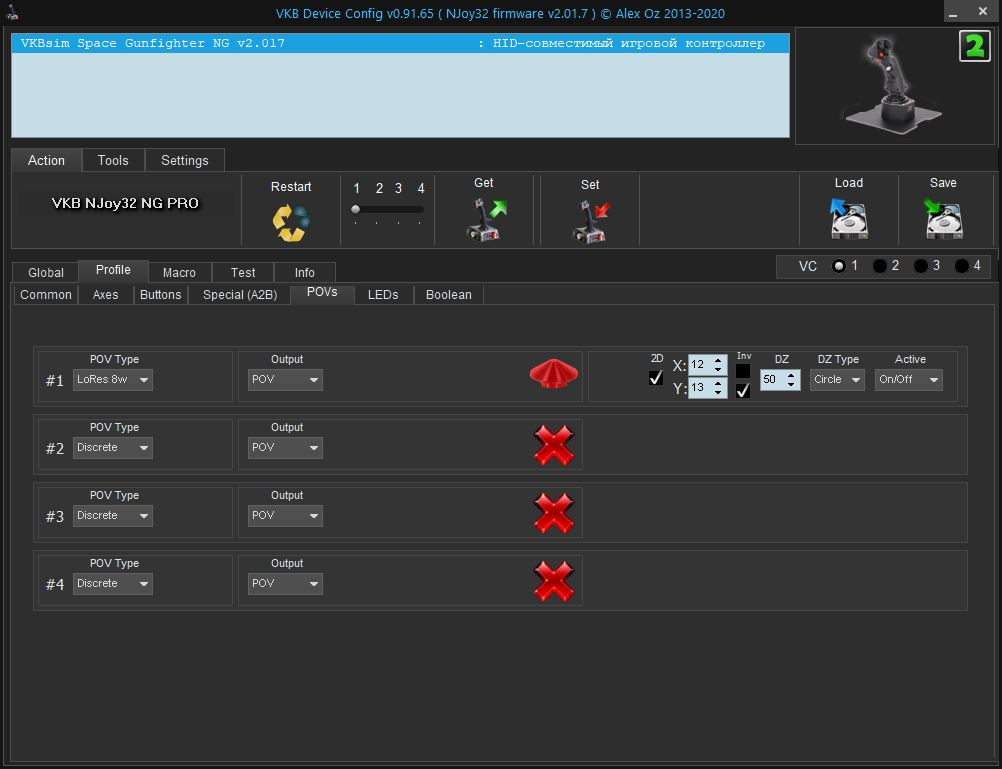

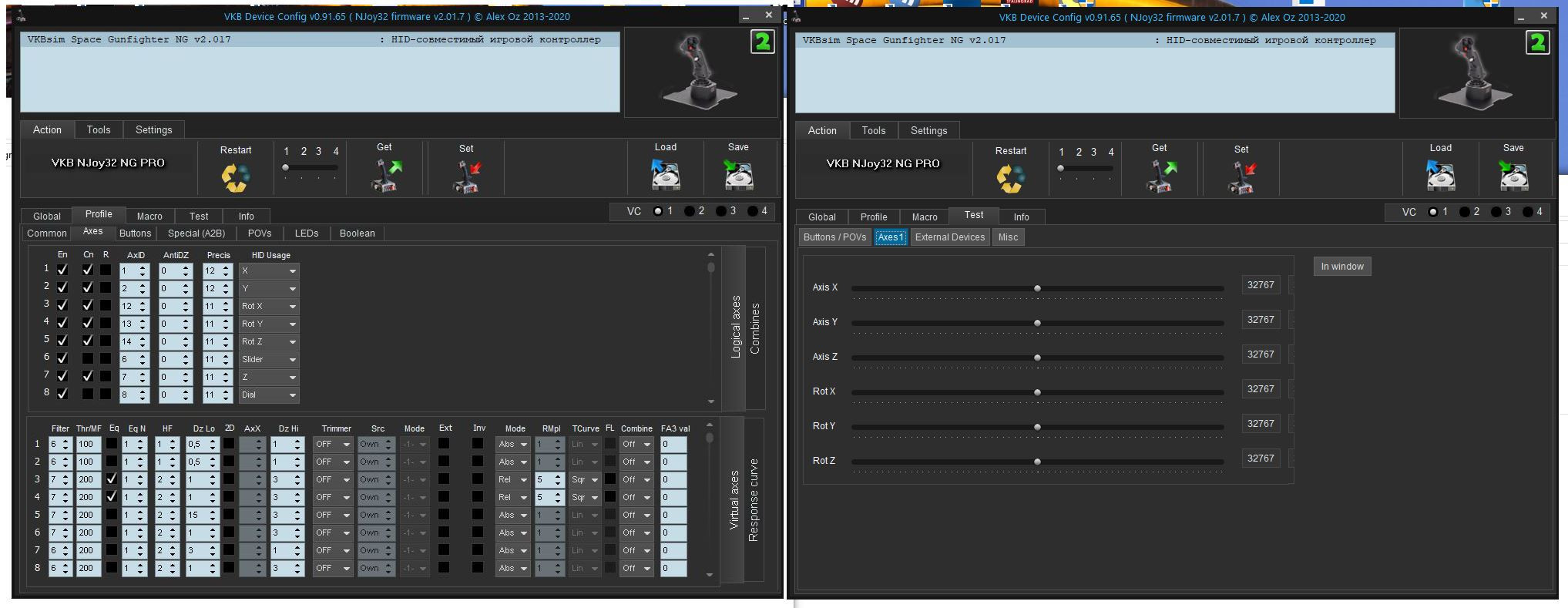

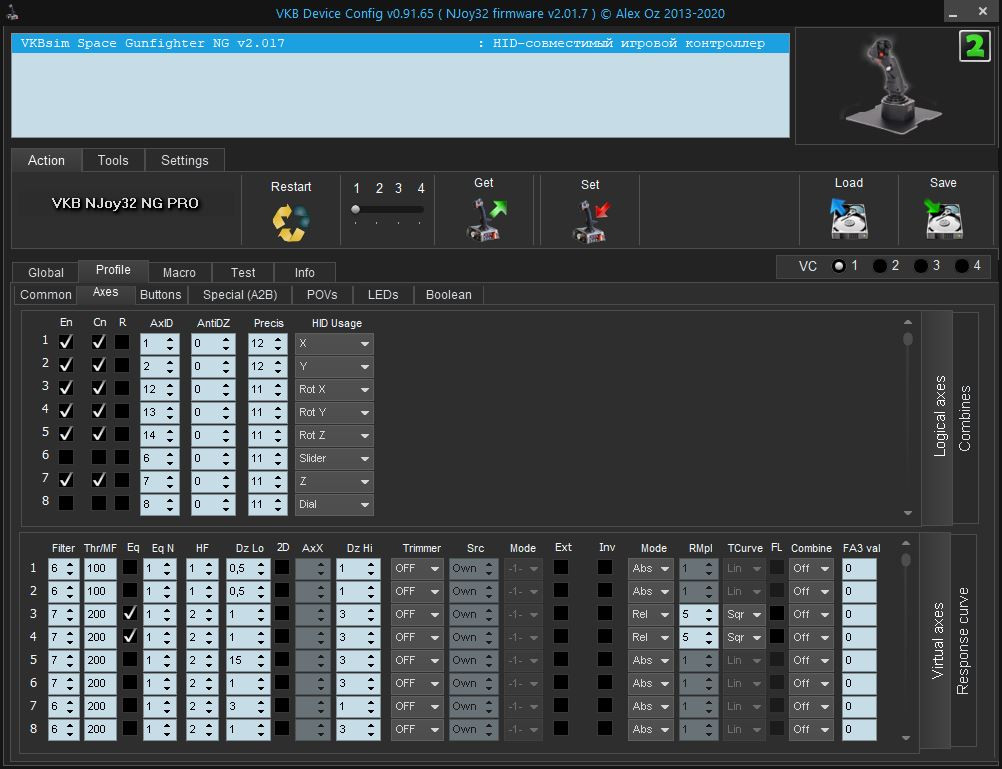

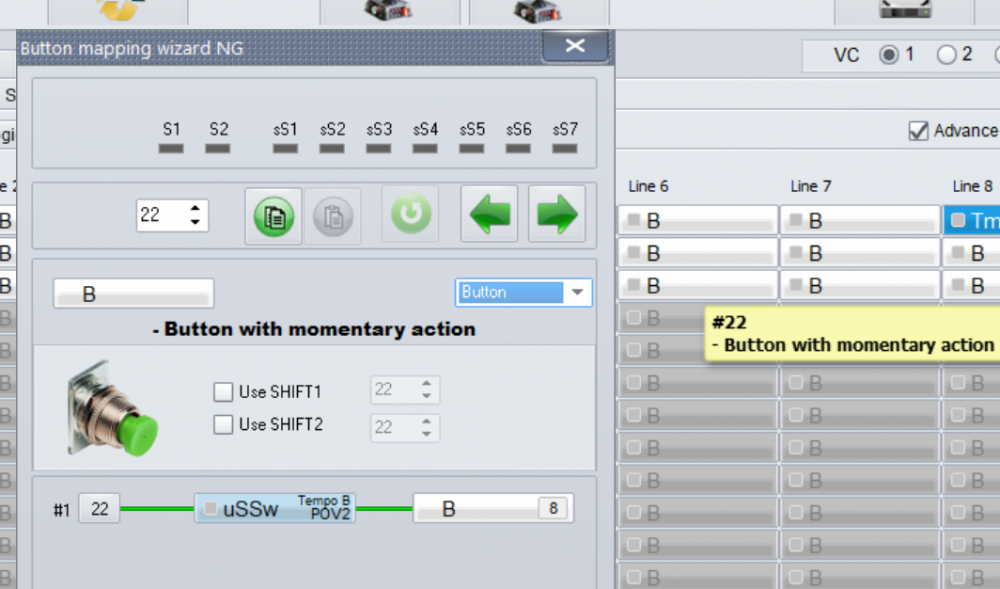

Проверял на дефолтных настройках для чистоты эксперимента. Подозреваю нюанс может быть копеечный но где понять не могу, ведь с физического слоя все работает, причем даже в случае перебрасывания булевой функцией с логической кнопки на физическую.

Скрытый текст



[Alex_Oz]

есть такое дело, смотрите v2_01_8 NG(2)

[oltims]

Да..., чуть зазевался, уже две прошивки проспал...))

[Dmitriy1984]

1 час назад, Alex_Oz сказал:

есть такое дело, смотрите v2_01_8 NG(2)

Спасибо, утащил. Будем посмотреть.

Проверил, работает. ?

Изменено 10 декабря 2020 пользователем Dmitriy1984

[Alex_Oz]

ну и OK.



По линейным индикторам.

Пока картинка такая:



Имеется следующая структура параметров (по мультиплексированию каналов - позже, когда утрясётся основа):

Axis - привязка к оси

Num - число сегментов деления оси (светодиодов индикатора)

Type - тип оси - центр/без центра, точка съема данных

R - Reverse order - реверс направления

Base - номер начального LED в цепочке.

Три цвета - 0 (центр), плюс минус от нуля



Limit - порог превышения, %. Если сигнал больше порога, используется заданный цвет вместо цвета Upward/Downward. По задумке - только те сегменты индикатора, в которых есть превышение.



Для  центра скорее всего будет также добавлен порог нулевой зоны - чтобы не привязываться к делению на сегменты.



Пока максимум 4 индикатора (думаю достаточно), настройки "сидят" в профиле. Изначально были в Basic, пока не уверен где лучше.



Если есть что добавить - велкам.

Изменено 10 декабря 2020 пользователем Alex_Oz

[Dmitriy1984]

5 минут назад, Alex_Oz сказал:

ну и OK.



По линейным индикторам.

Пока картинка такая:



Имеется следующая структура параметров (по мультиплексированию каналов - позже, когда утрясётся основа):

Axis - привязка к оси

Num - число сегментов деления оси (светодиодов индикатора)

Type - тип оси - центр/без центра, точка съема данных

R - Reverse order - реверс направления

Три цвета - 0 (центр), плюс минус от нуля



Limit - порог превышения. Если сигнал больше порога, используется заданный цвет вместо цвета Upward/Downward. По задумке - только те сегменты индикатора, в которых есть превышение.

Для  центра скорее всего будет также добавлен порог нулевой зоны - чтобы не привязываться к делению на сегменты.



Если есть что добавить - велкам.

Правильно ли я понял: значение на оси номер 4 отображается 4 диодами начиная с 15, при положении оси близко к центру индикация желтая, при отклонении вниз - синяя, вверх - зеленая, при критичном отклонении от центра - красным?

Скрытый текст





[Alex_Oz]

Правильно. Это если  ось с центром. Без центра - Downward цвет не используется.

Изменено 10 декабря 2020 пользователем Alex_Oz

[LbS_SkyDreamerRUS]

Доброго времени суток!

Летаю на MCG+T-Rudder, все работает, все ок.

Решил изменить хатки, столкнулся с проблемой сохранения конфигурации.

Нажимаю Set, на BlackBox загорается красный светодиод.

Нажимаю Default, все ок, снова зеленый.

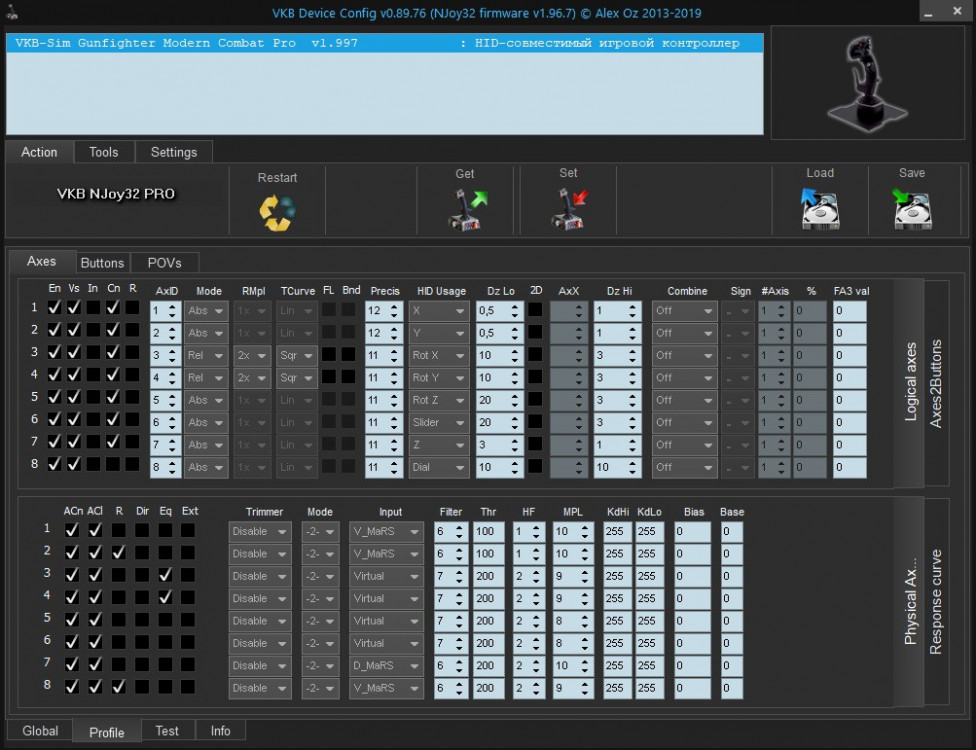

Но даже если просто скачать конфиг кнопкой Get и отправить сразу назад кнопкой Set, опять красный светодиод.

Что не так? Прошивки, конфигуратор последний. Хелп)

Ну и второй вопрос: версия конфигуратора понятно, версия прошивки Njoy понятно, а что такое в моем случае v 1.997?



Изменено 12 декабря 2020 пользователем LbS_SkyDreamerRUS

[Vumpel18]

36 минут назад, LbS_SkyDreamerRUS сказал:

вопрос: версия конфигуратора понятно, версия прошивки Njoy понятно, а что такое в моем случае v 1.997?

v 1.99.7 версия прошивки.

Версия конфигуратора не соответствует версии прошивки.

Используйте более позднюю версию конфигуратора чтобы он соответствовал залитой прошивке (видно в шапке конфигуратора).



Get - считываются настройки из памяти конфигуратора.

Set - записать настройки в память.

Default - сброс к заводским настройкам.

Скрытый текст

Сначала Вы пытаетесь сделать изменения настроек  в памяти контроолера, а затем сбрасывание к заводским настройкам.

Так Вы никогда не достигните нужных Вам настроек хаток.



Изменено 12 декабря 2020 пользователем Vumpel18

[LbS_SkyDreamerRUS]

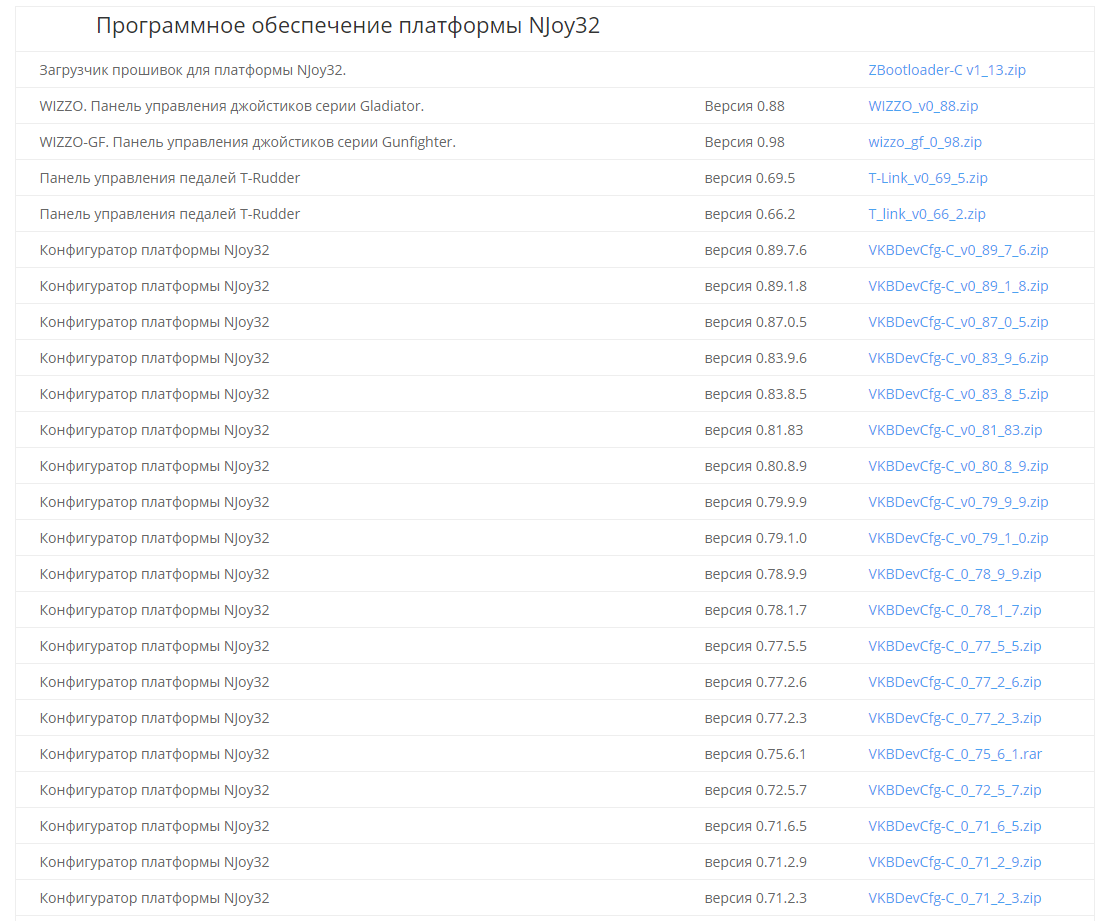

Спасибо. Теперь разобрался с прошивками. Осталось понять почему нет на сайте вкб ни прошивки 1.99.7, ни конфигуратора для нее.

Spoiler

я не говорил что сбрасыванием пытался достигнуть настроек хаток....



[oltims]

Потому что устарела.

[LbS_SkyDreamerRUS]

а эти не устарели?





Кое как удалось найти 2.007 на американском сайте и конфигуратор для нее. Перепрошил, но результат почти такой же, светодиод гаснет(раньше горел красным).



Изменено 12 декабря 2020 пользователем LbS_SkyDreamerRUS

[Dmitriy1984]

NJoy32 - прошивки, софт & пр. (strana.de)

Вот.

[LbS_SkyDreamerRUS]

Да, да, спасибо. Часа два назад увидел таки подпись Alex_OZ.

Там все нашел.

[Alex_Oz]



https://youtu.be/_2lj8MaEIxg



Изменено 13 декабря 2020 пользователем Alex_Oz

[Alex_Oz]

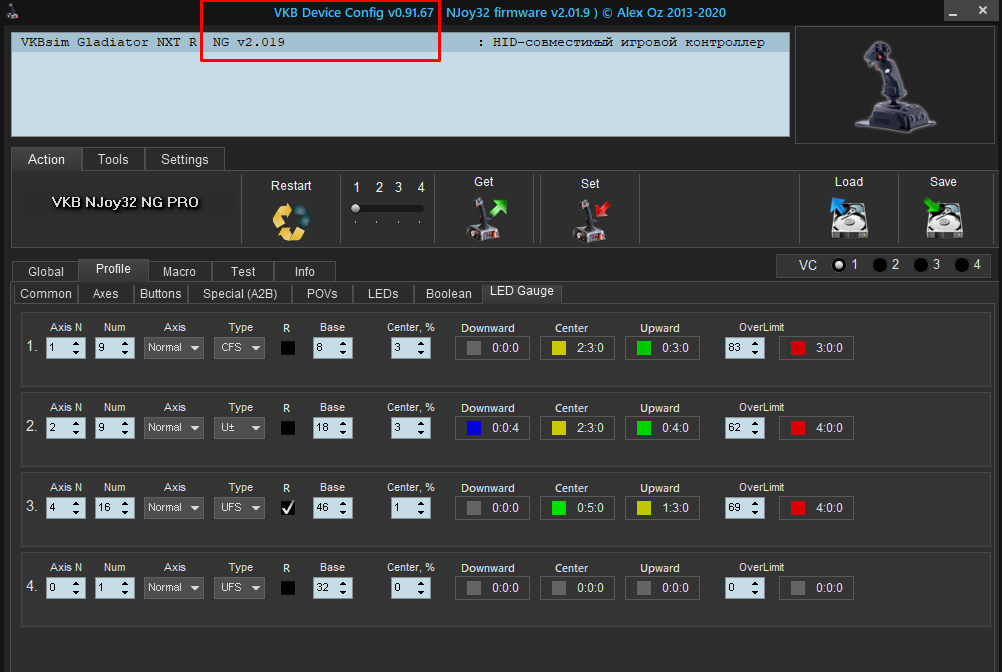

VKBDevCfg-C_v0.91.67 / fw v2_01_9 NG



Axis N - привязка к оси

Num - число сегментов деления оси (светодиодов индикатора)

Axis - тип оси - Nor,mal/Logical, точка съема данных (виртуальная/логическая ось)

Type - тип индикатора:

UFS : Unipolar Full Scale, U+ : Unipolar  Plus, U- : Unipolar Minus, U± : Unipolar combined both polarity, CFS : Centered Full Scale

R (Reverse order) - реверс направления в линейке (ленте).

Base - номер начального LED в цепочке.

Center - величина зоны индикации центра,%

Downward/Center/Upward - Цвета индикатора

Overlimit - индикация превышения порога,% и цвет



UFS : Unipolar Full Scale

Самый простой индикатор - полная шкала оси проецируется во весь рост:





U+/U- - имеет смысл только при Axis = Normal, можно выбрать половину оси для индикации. Например если ось - однополярная на MarS-е



U± : Unipolar combined both polarity - позволяет отобразить две половины симметричной оси в одном индикаторе, но разными цветами:









CFS : Centered Full Scale

Индикатор полной оси с центром:







--------------------------------------

Внимание!!!

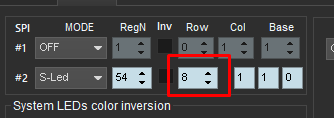

На данный момент в машинке раздачи на ленту обнаружена ошибка - параметр Base должен быть только 8:

Из-за этого дополнительные светодиоды ручек (типа SCG) надо выносить за пределы ленты S-LED.

Пока БСЭЖ.



Изменено 13 декабря 2020 пользователем Alex_Oz

[Dmitriy1984]

Спасибо. Будем изучать и экспериментировать.

[SOFAD]

Тысячи извинений, но перед тем как начать курить мануалы и изучать тему хочу спросить.

У меня ThrottleBox с подключенным к нему РУД Cougar.

Возможно ли министиком управять некими виртуальными осями? Причем эти виртуальные оси должны быть без автовозврата в центр.

Например я отклоняю ось Х на министике на чуть - чуть, на виртуальной оси Хв положение начинает медленно меняться.

Отклоняю на министике ось Х сильнее - положение оси Хв меняется быстрее.

Отпустил министик - на оси Хв положение осталось на месте, в центр не возвращается.



Такое возможно?

[Alex_Oz]

Возможно . +Жесты. Только нужны конфигуратор/прошивка посвежее.

Сохранить текущий профиль ( в случае очень старой версии прошивки - поискать конфигуратор (на фтп вкб), который увидит TB.  Если будут проблемы со стартом загрузчика - стартануть через замыкание пинов Boot)



Прошивки/конфигуратор - см. подпись.





Изменено 18 декабря 2020 пользователем Alex_Oz

[VictorUs]

Вполне. Relative axes. Подробнее, если надо, вечером после работы



[SOFAD]

42 минуты назад, Alex_Oz сказал:

Только нужны конфигуратор/прошивка посвежее.

Я крайний раз трогал TB наверное в 2015 году. С тех пор у меня и прошивка и конфигуратор соответствующий.

Нужно ли искать посвежее?

TB же давно не выпускается. Какая крайняя версия прошивки-конфигуратора возможна для TB ?

[Alex_Oz]



Старый используйте для сохранения профиля - также можно для ввода в бут

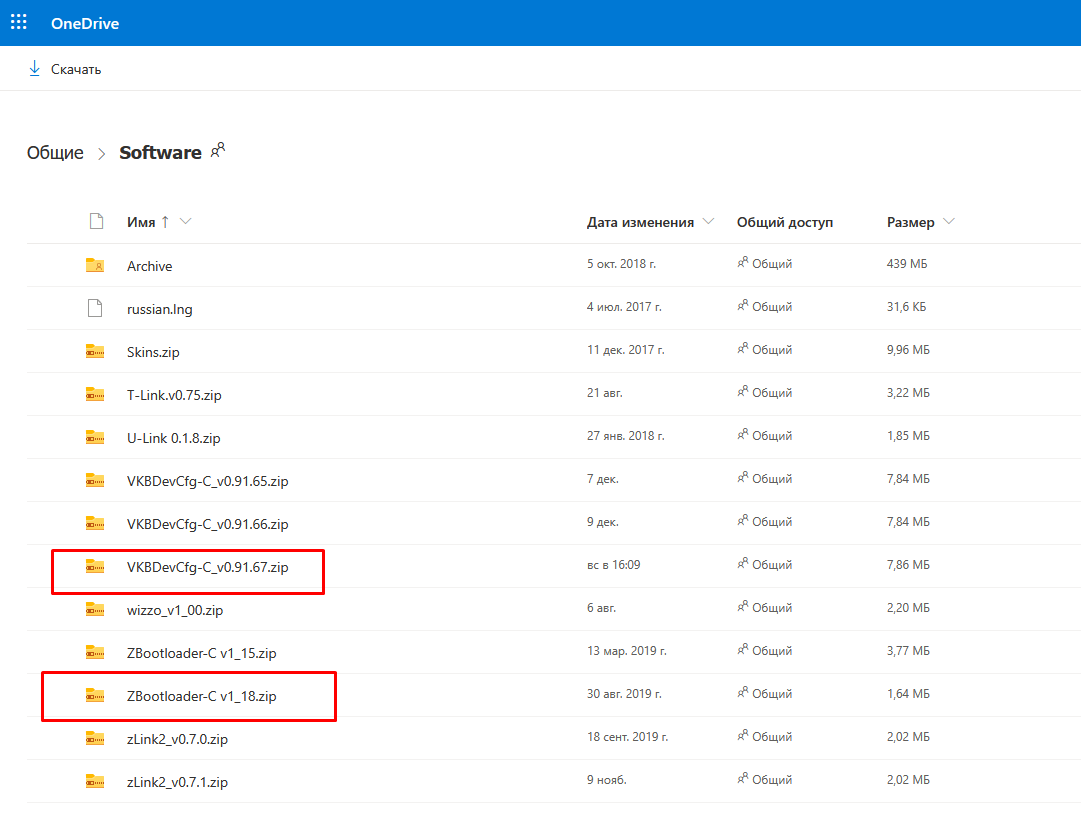

Также понадобится ZBootloader новый:

[MaziLLa]

15 минут назад, SOFAD сказал:

Я крайний раз трогал TB наверное в 2015 году. С тех пор у меня и прошивка и конфигуратор соответствующий.

Нужно ли искать посвежее?

TB же давно не выпускается. Какая крайняя версия прошивки-конфигуратора возможна для TB ?

У меня TrottleBox прошивка 2.17 конф. 091.65 Руд Когуар + 3-х осные педали + верхняя коммутационная плата.........

Bootloader 0.18  у меня иногда подвесает использую 015

Изменено 18 декабря 2020 пользователем MaziLLa

[SOFAD]

Огромное всем спасибо, буду разбираться.

Последний вопрос. Прошивка TB уже содержит некую дефолтную конфигурацию? Верно я понимаю? После прошивки TB руд должен уже работать, или нужны настройки?

[Vumpel18]

8 минут назад, SOFAD сказал:

Огромное всем спасибо, буду разбираться.

Последний вопрос. Прошивка TB уже содержит некую дефолтную конфигурацию? Верно я понимаю? После прошивки TB руд должен уже работать, или нужны настройки?

Вам рекомендовали :   ... " Сохранить текущий профиль ". ...

Скрытый текст

Для спокойствия сделайте  скрины всех настроек предыдущей конфигурации.



[SOFAD]

1 минуту назад, Vumpel18 сказал:

Вам рекомендовали :   ... " Сохранить текущий профиль ". ...

Я все равно еще не подключал к этому TB руд, так что сохранять нечего.

У меня только педали были, теперь руд подключаю.

[Vumpel18]

В таком случае у Вас представляется ещё один шанс обратиться к Руководству пользователя.

[Alex_Oz]

Я не уверен, что в дефолте поддерживается РУД кошака - вполне возможно для этого нужны спец. настройки. Хотя всё может быть.
