Программирование джойстиков от VKB

[FrAG_archer]

Все верно, кроме привязки осей - надо брать 5 и 6.

Мертвые зоны еще подрегулировать - под реалии конкретного микростика.
















Всё заработало как надо, спасибо!

Изменено 4 февраля 2018 пользователем FrAG_archer

[FrAG_archer]

Только один вопроc ещё: как поправить маппинг центральных нажатий этих микростиков?



Раньше генерилась кнопка 14 - по нажатию микростика  MASTER MODE/РЕЖИМ КБО.  До того, как я стал настраивать микростик GATE CONT/УПРАВ СТРОБ.

Сейчас эта кнопка "переехала" на центральное нажатие GATE CONT/УПРАВ СТРОБ.

А по  нажатию центральной кнопки  MASTER MODE/РЕЖИМ КБО не генерится ничего..















Изменено 4 февраля 2018 пользователем FrAG_archer

[Alex_Oz]

на простом темпо и не должно ничего генерироваться - только на Tempo B (длинное   короткое нажатие)

Изменено 4 февраля 2018 пользователем Alex_Oz

[FrAG_archer]

на простом темпо и не должно ничего генерироваться - только на Tempo B (длинное   короткое нажатие)



О, прошу прощения, старый скриншот.



Вот что:

















Это - для микростика MASTER MODE/РЕЖИМ КБО.

И вот по его центральному нажатию ничего не генерится.

Где-то есть конфликт кнопок, похоже...



А по центральному нажатию микростика управления стробом - генерируется кнопка 14. Которая совпадает с нажатием вверх хатки "Ту/Маневр"















Изменено 4 февраля 2018 пользователем FrAG_archer

[Alex_Oz]

Нипанятна... Проверил - все работает. Нужен профиль.

[-DED-Ron]

Прошивочку то смени на крайнюю.

[FrAG_archer]

Нипанятна... Проверил - все работает. Нужен профиль.





вот







https://yadi.sk/d/KS-8L-Gi3S5GoQ















Прошивочку то смени на крайнюю.





По-моему, дело не в прошивке, а в моих кривых руках

Вот только, где именно я допустил ошибку - не пойму

[Alex_Oz]

Да, в 1.92.Е должно работать .

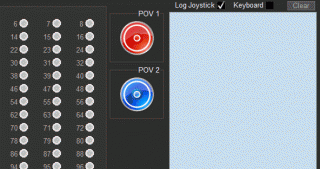

Залил профиль (прошивку для чистоты эксперимента вернул на 1.92.Е), понятней не стало  (работает) ¯\_(ツ)_/¯







Изменено 4 февраля 2018 пользователем Alex_Oz

[FrAG_archer]

У Вас генерируется нажатие "22" и "23"

А у меня: "14" и "ничего"

где-то, похоже, с маппингом логических кнопок я что-то не так сделал..





P.S. вернулся сейчас на предыдущий профиль.

Там также генерируется нажатие кнопки 14.

Но при этом установлен режим Tempo











https://yadi.sk/d/iut36fZK3S5Jic

















Изменено 4 февраля 2018 пользователем FrAG_archer

[FrAG_archer]

Может, сбросить настройки в дефолт и перенастроиться заново?

[Alex_Oz]

Так маппинг же один в один сейчас. Вот в чем фикус.

14  генерируется на обоих или на одной какой-то? Коротко или как еще? Если прописать не авто логические, а назначить жестко? Если назначить не 22-23, а какие другие?

Если бы воспроизводилась - было бы легче. Пока даже непонятно откуда и куда копать.



ЗЫ. Пока да, наверно надо пошагово попытаться воспроизвести.

Изменено 4 февраля 2018 пользователем Alex_Oz

[FrAG_archer]





Так маппинг же один в один сейчас. Вот в чем фикус.



да вот же ж







14 генерируется на обоих или на одной какой-то?





На том профиле (VKB NJoy32 MCG PRO profile 08453_192E_Archer), в котором я пытался настроить GATE CONT/УПРАВ СТРОБ, чтоб он работал в том же режиме что и MASTER MODE/РЕЖИМ КБО, - там 14 генерируется  по центральному нажатию микростика GATE CONT/УПРАВ СТРОБ и по нажатию "вверх" хатки МАНЕВР/ТУ.



А на изначальном профиле (VKB NJoy32 MCG PRO profile 08453_192E.cfg), ссылку на который я дал в сообщении # 1169, 14 генерируется по центральному нажатию MASTER MODE/РЕЖИМ КБО и - по нажатию "вверх" хатки МАНЕВР/ТУ.





Пока да, наверно надо пошагово попытаться воспроизвести.



Ок, сброшу в дефолт и пойду сначала

[FrAG_archer]

Сбросил. Результат такой же:



14 генерируется по центральному нажатию MASTER MODE/РЕЖИМ КБО и - по нажатию "вверх" хатки МАНЕВР/ТУ.



















микростик GATE CONT/УПРАВ СТРОБ - пока в дефолтном режиме (только оси).





То есть, что получается: несмотря на то, что центральная кнопка микростика MASTER MODE/РЕЖИМ КБО выставлена в режиме Tempo - нажатие всё равно генерируется. Как раз та самая кнопка 14.

Но эта же кнопка 14 генерируется ещё и нажатием "вверх" хатки "ту/маневр"







Перенастроил центральную кнопку микростика MASTER MODE/РЕЖИМ КБО  в режим Tempo B.

Теперь, если не ошибаюсь, эта кнопка должна генерировать 23.

Но она по-прежнему генерирует 14























Изменено 4 февраля 2018 пользователем FrAG_archer

[La_GGaR]

"POV mode on start" проверил -  первичный режим меняется в соответствии с чекбоксом.



Имелось ввиду работа по "Tempo B". Только что проверил. При старте включается управление осями несмотря на то, что флаг "POV mode on start" стоит.

По задаче с мышью - пока есть непонятка. Если на центральной кнопке по длинному нажатию будет смена режима, то  на дефолтном просто как кнопка она  уже не может быть - иначе как отделить длинное нажатие для смены режима от длинного нажатия кнопки мыши?. То есть как минимум - может быть только короткое нажатие для возврата из режима мыши (но оно вероятно паразитно затронет основную  функцию - кнопку, надо смотреть в реализации). Либо для смены режима нужно использовать другую кнопку.



По длинному нажатию имеется ввиду смена режима в обоих случаях. При старте идет управление осями + центральная кнопка на коротком нажатии. Нажимаем долго  центральную кнопку и переходим в режим управления мышью + левая кнопка мыши на короткое нажатие. Снова длинно нажимаем на центральную кнопку и переходим в первоначальный режим.

[Alex_Oz]

Tempo B - очень даже возможно, при добавлении этой функции этот флажок остался без внимания. Спасибо, это будем посмотреть.

Я проверял для обычной Tempo - невнимательно прочитал сообщение.



Еще уточняющий вопрос по мыши - коротким нажатием - ЛКМ включается/выключается  на постоянно, так?

Изменено 4 февраля 2018 пользователем Alex_Oz

[La_GGaR]

Еще уточняющий вопрос по мыши - коротким нажатием - ЛКМ включается/выключается на постоянно, так?

Неее, при активной мыши при кратком нажатии на центральную кнопку - однократный щелчек мыши. Идея такая, чтобы бегать по интерфейсу и выполнять простейшие действия не снимая рук с РУСа и РУДа.



В принципе дальше на примере можно будет и свое творить.

[72AG_Olega]

Алекс, RT триггер, который ты сделал для мыши (пример в этой теме) работает без нареканий - стало очень удобно работать с картой не снимая рук со стика на мышь. Там как раз используется по Темро2 удержание нажатия  ЛКМ.

[Alex_Oz]

Тут вот наоборот - без удержания надо. Будем подумать.



 По стартовому режиму активации микростик/хатка в   Tempo B  - смотрим, пробуем 1.93.1

[La_GGaR]

По стартовому режиму активации микростик/хатка в   Tempo B  - смотрим, пробуем 1.93.1



  попробовал, сейчас работает )))

[Zorik79]

Вопрос такой : какой профит выставлять кривые в конфигураторе если можно в симуляторе , например в ИЛ2 и DCS.

Предполагаю варианты ответов: создать несколько профилей, точность , если можно в конфигураторе то почему бы и нет.

Как Вы поступаете на практике? (понимаю что все индивидуально)

[VictorUs]

В конфигураторе более знакомый интерфейс, проверенная работа, расширенный функционал. Возможность динамического управленя кривыми. Недаром еще для Старичка была спец программа от Филипка(?) по настройке всех параметров в одном месте, включая кривые. Плюс в симуляторах эта настройка выглядит по-разному в каждом. В БзС поначалу работалонестабильно - инверсии по-моему.

А так кто что любит.

[Alex_Oz]

...

По длинному нажатию имеется ввиду смена режима в обоих случаях. При старте идет управление осями + центральная кнопка на коротком нажатии. Нажимаем долго  центральную кнопку и переходим в режим управления мышью + левая кнопка мыши на короткое нажатие. Снова длинно нажимаем на центральную кнопку и переходим в первоначальный режим.









Неее, при активной мыши при кратком нажатии на центральную кнопку - однократный щелчек мыши. Идея такая, чтобы бегать по интерфейсу и выполнять простейшие действия не снимая рук с РУСа и РУДа.

..

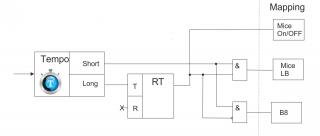

Логическая схема рисуется такая  :



Конфигурация:











Профиль:

XVM_1.zip



Как-то так...





  попробовал, сейчас работает )))



Ну и чудненько )







-----------------------------------------------------------------

PS

Правильная постановка задачи содержит в себе уже 50% решения.

Неправильная постановка задачи содержит в себе все 100% "нерешения".

Изменено 4 февраля 2018 пользователем Alex_Oz

[La_GGaR]

Логическая схема рисуется такая  :




Конфигурация:




Tempo.jpg RT.jpgAND1.jpg AND2.jpg











Профиль:

XVM_1.zip



Как-то так...







Ну и чудненько )







-----------------------------------------------------------------

PS

Правильная постановка задачи содержит в себе уже 50% решения.

Неправильная постановка задачи содержит в себе все 100% "нерешения".



Аще шикарно!!!

[FrAG_archer]

Коллеги, а кто-нибудь пробовал настраивать микростики - в дискретные хатки?

Что для этого нужно, кроме  как перевести сами микростики в этот режим?

















[La_GGaR]

Так вроде как центральный стик в дефолтном состоянии и работает как хатка.

[FrAG_archer]

с фактами не поспоришь,  так и есть    микростик КБО - работает как хатка.

Но, в дефолтном режиме, там есть небольшой нюанс, который мне пока не понятно как решить. И, кроме того, мне нужен микростик "Строб".

Кстати, коллеги, а кто-нибудь применял для управления стробом "осевой" режим микростика?

Я пробовал очень давно, ещё на "кабане". Отклик вызвал желание вырвать нахрен кабанячий микростик.  И больше я к вопросу не возвращался.

А теперь ведь мы получили относительный режим работы осей микростика. А это должно существенно улучшить удобство.

[uiv]

В DCS микростик должен работать только в абсолютном режиме. ДКС сам переводит абсолютный в относительный. Если сконфигурировать в относительном, управлять стробом будет невозможно.

[FrAG_archer]

Понятно, спасибо.

Вот как раз в Flanker - прародителе DCS - я и пробовал микростик для управления стробом. Реализовано было крайне не удобно. Может, чего поменяли в лучшую сторону...

Только, у меня не получилось назначить оси микростика на управление стробом. Пробовал вчера: там какие-то мышиные оси замаплены на эту функцию. Надо ещё поизучать вопрос...

В Falcon BMS я не помню, честно говоря, - можно ли управлять маркером с помощью микростика.

А в Иле управление бомбовым прицелом реализовано - как в СПШ?

[Horus]

Конфигуратор v0.84.56 После прошивки на 1_93_2. c начала кнопки на триггере работают. Safe отображается в тесте, как кнопка 24. После записи в память Safe совсем пропадает, вместо неё работает Armed - кнопка 28. Fire1 и Fire2 то же меняют своё положение. Сброс настроек не помогает. Помогает только прошиться на старую прошивку, а потом опять на 1_93_2. Но дальше происходит всё то же самое.

Похоже ось инвертируется.


Изменено 5 февраля 2018 пользователем Horus

[Alex_Oz]

И калибровка не помогает?

Информации бы побольше.

Изменено 5 февраля 2018 пользователем Alex_Oz

[Horus]

Ничего не помогает. Могу скриншоты сделать. Похоже ось инвертировалась, и диапазон сильно сжался. Все срабатывания почти в одном месте. Fire 1-2 можно передвинуть ползунками, остальные никак.

[Alex_Oz]

В автокалибровке (после дефолта) - как работает?



Профиль бы не помешал (после калибровки). Все срабатывания почти в одном месте - это как?

Изменено 5 февраля 2018 пользователем Alex_Oz

[Horus]

На откинутом триггере и в позиции армед - работает кнопка Армед 28. Там же в позиции армед оказываются обе кнопки Файр 26 и 27. Если чуть нажать проскакивает Сэйф 24 пи этом остальные отключаются, дальше до конца опять три кнопки работают Армед и обе Файр (если их ре редактировать). После сброса в дефолт, Сэйв совсем пропадает. Калибровка никак не влияет.



Профиль после сброса и калибровки:

https://yadi.sk/d/bxuoSkJu3S7mdB

Изменено 5 февраля 2018 пользователем Horus

[Alex_Oz]

Как калибруете. Пошагово. Положение курка начальное?





По калибровке - только в одну сторону ось ходила от центра, с большим размахом (KD упал слишком). Ноль был в положении Safe?

Изменено 5 февраля 2018 пользователем Alex_Oz

[Horus]

Начальное. Калибрую, как обычно - жму кнопку, двигаю РУС по осям, потом стики, потом триггер. Жму конец калибровки.

После калибровки KD LO меняется с 255 на 44-45 и Bias меняется, там разные числа получаются.

Изменено 5 февраля 2018 пользователем Horus

[Alex_Oz]

Начальное - это где?

[Horus]

Полностью откинут.

[Alex_Oz]

А должен быть  где?









https://forum.il2sturmovik.ru/topic/970-programmirovanie-dzhojstikov-ot-vkb/?p=580075



Настройки этой структуры находятся на вкладке Axes2Buttons.

Первичными настройками являются Axis Data. По сути это урезанная версия настроек стандартной физической оси. Калибровка производится в процессе обычной процедуры калибровки джойстика, но нужно знать некоторые тонкости. Перед калибровкой курок надо перевести в среднее положение, нажать и плавно отпустить. Этим самым будет задан нулевое положение оси триггера. Далее стартануть калибровку –затем аккуратно нажать до упора и откинуть курок в положение Safe.

( Не забудьте откалибровать также основные оси джойстика, микростики, ось тормоза – все штатно по мануалу).

После калибровки триггер готов к использованию.





Изменено 5 февраля 2018 пользователем Alex_Oz

[Horus]

Понятно. Спасибо. В мануале, кстати, процедура по другому описана.

[Alex_Oz]

По другому - в смысле установки среднего положения. Это дело вкуса, но я рекомендую по описанному мной алгоритму - иначе после первого полного нажатия эта точка несколько  смещается (имеет место вариация - в зависимости с какой стороны пришел курок в центр).

Но то что он должен быть в нижнем положении (Armed) при начале калибровки  - прописано и там вполне четко.

Изменено 5 февраля 2018 пользователем Alex_Oz
