Программирование джойстиков от VKB

[Vumpel18]

Когда ты Петрович всё успеваешь?

[uiv]

Эти изменения в функционале - следствие выхода MCG. Мы прилично поработали над функционалом микростиков, стараясь выжать максимум из этих элементов управления. Настройки звучат сложно, но на самом деле все просто

Позже подготовлю анонс c примерами, чтобы было проще разобраться. Иногда лучше переводить описание с сухого функционального языка документации на доступный общечеловеческий))))

Изменено 10 декабря 2017 пользователем uiv

[Alex_Oz]

Я таки продолжу на недоступном общетехническом, ибо остались некоторые моменты, про которые было бы совсем нелишне рассказать.



Итак,  организация пакетов данных ручки MCG PRO.





Как видно из конфигурации,  MCG PRO транслирует пакеты из 8 осей и 3-х регистров ( на самом деле 5-ть -  в 4-м передаются фиксированные кнопки аналоговых хаток и в 5-м – 2 кнопки тормоза. Это больше тестовый режим, но использовать их при желании можно – особенно при нежелании разбираться в тонкостях настройки микростиков. Объявляете ручку как Generic device, задаёте Reg N = 5 – и “Lazy mode” к вашим услугам. ).



В осевой части пакета данных передаются 4 оси Virtual  (#1..#4) аналоговых бесконтактных микростиков (маппинг на физические оси 3-6),  ось тормоза #5 ( виртуальный MaRS – мапится на 8-ю физ.ось), две оси триггера  #6-7  (виртуальный MaRS c раздельными ортоuональныыми компонентами X-Y – с маппингом на 1-ю ось 2-го виртуального контроллера), ось твиста #8 – в дефолте отключена, но при подключении модуля твиста к ручке MCG  её (ось) необходимо активировать (обьявить как V_MarS).

Обычная версия ручки MCG отличается от PRO отсутствием курка (Trigger).



База Gunfighter представляет собой более простое шинное устройство, которое транслирует 2 пары ортогональных компонент XY двух сенсоров MaRS. Принятые виртуальные MaRS-ы привязаны к 1-й и 2-й физ.осями главного контроллера:

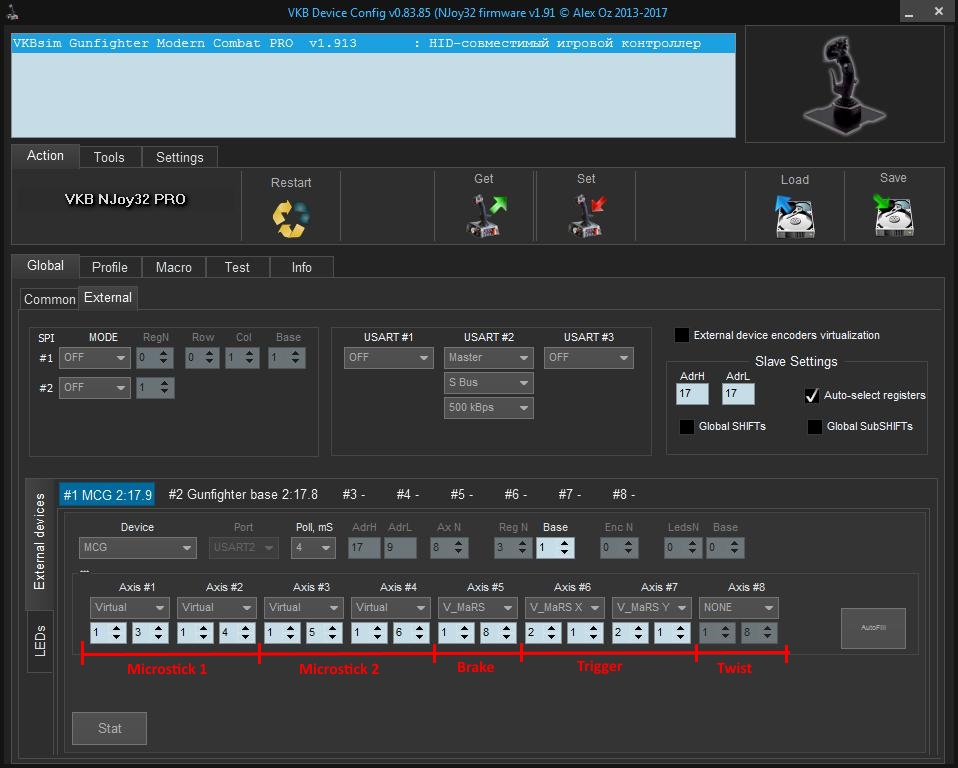

В итоге по настройкам физических осей получается следующая картинка:

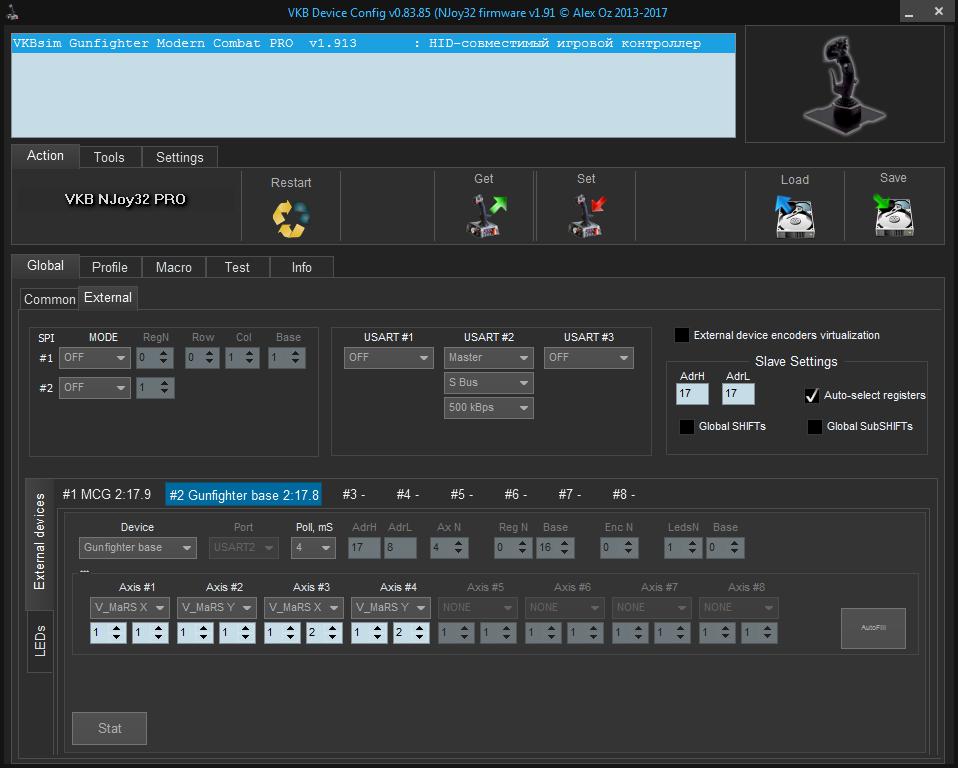

В конфигурации физических осей #1-2 занимает база Gunfighter, далее – микростики ручки MCG.

7-ось занимает прямое подключение педалей T-Rudder и 8-ю – тормоз ручки MCG (нижний рычаг).

Из “видимых” физических осей выпал Триггер который присутствует в пакете данных ручки MCG PRO как две ортогональные оси виртуального MaRS-a (с маппингом на 1-ю ось 2-го вирт. контроллера). Тут мы подошли к специфической структуре ручки MCG, именуемой  Trigger (он же Гоша, он же Гога   он же курок, он же триггер, он же спусковой крючок).





Настройки этой структуры находятся на вкладке Axes2Buttons.

Первичными настройками являются Axis Data. По сути это урезанная версия настроек стандартной физической оси. Калибровка производится в процессе обычной процедуры калибровки джойстика, но нужно знать некоторые тонкости. Перед калибровкой курок надо перевести в среднее положение, нажать и плавно отпустить. Этим самым будет задан нулевое положение оси триггера. Далее стартануть калибровку –затем аккуратно нажать до упора и откинуть курок в положение Safe.

( Не забудьте откалибровать также основные оси джойстика, микростики, ось тормоза – все штатно по мануалу).

После калибровки триггер готов к использованию.

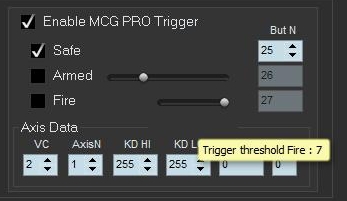

Активировать виртуальные кнопки триггера можно опцией Enable MCG PRO Trigger (для не PRO версии сия процедура лишена смысла ).

Триггер позволяет раздельно активировать и использовать следующие виртуальные кнопки, привязанные к положениям триггера (выбирается соответствующим чекбоксом) :

Safe: кнопка срабатывает, когда курок находится в откинутом положении. Кнопка имеет жесткую настройку (приблизительно начиная от половины хода вперед).

Armed и Fire – имеют ползунки настройки положения “сработки” (чем правее находится ползунок, тем позже при нажатии будет срабатывать нужная кнопка).

Armed имеет 15 условных градаций, Fire – 7 (текущий уровень можно посмотреть при наведении курсора на нужный ползунок )





Массив кнопок задаётся первой кнопкой Safe ( But N), остальные привязываются автоматически.



При выше указанных настройках в среднем положении курка ни одна кнопка не нажата.

Если требуется, чтобы в  свободном центральном положении была обязательно нажата кнопка – необходимо иначе проводить процедуру калибровки ( привести в центр из положения Safe немного не доводя до него ),

а ползунок чувствительности Armed установить в самое левое положение.

Далее на вкладке Buttons-Logical layer можно сделать маппинг логических кнопок по вкусу ( если не  устраивает дефолтный).

 Собственно все, курок готов к использованию.



-------------------------

Дисклеймер : все вышесказанное более-менее справедливо  на текущий момент.





Теперь вроде как все основные моменты про настройкам освещены, можно спокойно ковырять профили со знанием дела.

Желаю успехов!

Изменено 10 декабря 2017 пользователем Alex_Oz

[VictorUs]

Ну вот, теперь в порядке!

[figli]

А возможно ли сделать так,чтобы на нажатие той или иной кнопки срабатывал звуковой сигнал выбранный мной в windows?Будет в разы имформативней,чем светодиод.



[Vumpel18]



А возможно ли сделать так,чтобы на нажатие той или иной кнопки срабатывал звуковой сигнал выбранный мной в windows?Будет в разы имформативней,чем светодиод.

Где должен быть сам источник звукового сигнала на контроллере или устройстве?

Его нет, и наверное разработчик контроллера не будет его колхозить.

[Iguz]

Где должен быть сам источник звукового сигнала на контроллере или устройстве?

Его нет, и наверное разработчик контроллера не будет его колхозить.

Ну можнозапаралелить кнопки и вывести мультимедия старт трека. В плеере поставить тре пип и все, дело в шляпе. Но только одна кнока. )) либо написатть, найти прогу которая будет издовать разныезвуки при нажатии разных мультиплеерных кнопок

Колхоз теория.

Может даже как то такhttps://touch.otvet.mail.ru/question/71369552



А возможно ли сделать так,чтобы на нажатие той или иной кнопки срабатывал звуковой сигнал выбранный мной в windows?Будет в разы имформативней,чем светодиод.

постаралься ответить, сори сам с телефона.

[Vumpel18]

И по нажатию кнопки начинает звучать  Авиамарш (более известна как «Марш авиаторов»)

Тогда уж нужно просить одну единственную кнопку - "Убить ВСЕХ".

Звуки по нажатию кнопок это лишнее.

Всё заканчиваю.

В баню нет желания.

[Alex_Oz]



А возможно ли сделать так,чтобы на нажатие той или иной кнопки срабатывал звуковой сигнал выбранный мной в windows?Будет в разы имформативней,чем светодиод.





Да, возможно. Есть сомнения в реальной практичности, но почему бы и нет. До НГ есть еще один  горящий  проект(закрытый) , вероятно в январе на каникулах можно будет попробовать  тему профиль-свитчера поднять, ну и попутно добавить такой функционал.



[figli]

И по нажатию кнопки начинает звучать  Авиамарш (более известна как «Марш авиаторов»)

Тогда уж нужно просить одну единственную кнопку - "Убить ВСЕХ".

Звуки по нажатию кнопок это лишнее.

Всё заканчиваю.

В баню нет желания.

Зачем так  перегибать?Функция весьма полезна

Это как бывало раньше смотришь а водитель забыл выключить поворотный сигнал так с ним и ездит.

Сейчас такого нет - включаешь поворот,начинает щелчкать.

Так и в полете,нажал шифт,кнопу с фиксацией,да мало ли чего там и так нажатой и забыл.А  выбранный мною звук тихонько напоминает

[La_GGaR]



Зачем так перегибать?Функция весьма полезна



Это как бывало раньше смотришь а водитель забыл выключить поворотный сигнал так с ним и ездит.

Сейчас такого нет - включаешь поворот,начинает щелчкать.

Так и в полете,нажал шифт,кнопу с фиксацией,да мало ли чего там и так нажатой и забыл.А выбранный мною звук тихонько напоминает

Кстати для ВР фича полезная. Снимать шлем для конроля световой индикации решение скажем так себе. Со звуковой индикацией будет проще.

[Alex_Oz]

  Нужно время всё это осмыслить и придумать как применять на практике.

Видать начало продаж серии РУС MCG не за горами.

...



Уметь читать между строк - хороший навык !

[Vumpel18]



Профессия обязывает.



[huligan]

Товарищи,подскажите плиз,чем отличается прошивка для gametrix 1.39 от 1.38 ?

искал на вкб-форуме,но не нашёл

[-DED-Ron]

Как не нашел?



Сделана на базе 1.38
Добавлена "усиленная" статическая фильтрация AUX-осей (4-5).
Для базовых резисторных осей (2-3) - увеличен порог динамического фильтра и увеличен уровень фильтрации .
Однако, поскольку текущие настройки после прошивки не изменяются - для применения измененных параметров фильтрации базовых осей (2-3) необходимо: 1.сохранить текущий профиль ; 2. конфигуратором сбросить параметры в дефолт; 3.Руками настроить конфигурацию заново ( не заливая сохраненный профиль).



[huligan]

Как не нашел?

спасиб!А я в теме геймтрикса искал

дошли руки до подпаять 2 резюка,задумался-стоит ли на 1.39 с 1.38 переходить

Изменено 18 декабря 2017 пользователем huligan

[Andy79]

Как не нашел?



Сделана на базе 1.38

Добавлена "усиленная" статическая фильтрация AUX-осей (4-5).

Для базовых резисторных осей (2-3) - увеличен порог динамического фильтра и увеличен уровень фильтрации .

Однако, поскольку текущие настройки после прошивки не изменяются - для применения измененных параметров фильтрации базовых осей (2-3) необходимо: 1.сохранить текущий профиль ; 2. конфигуратором сбросить параметры в дефолт; 3.Руками настроить конфигурацию заново ( не заливая сохраненный профиль).



Это чтоб оси не дергались ? (иногда бывает)

спасиб!А я в теме геймтрикса искал

дошли руки до подпаять 2 резюка,задумался-стоит ли на 1.39 с 1.38 переходить

Поточнее можно куда 2 резюка допаять?

[-DED-Ron]

Смотри тут.

[Funk]

Жду Ганфацтер mcg pro, пытаюсь разобраться с программированием. Скажите, руководство 2.5 актуально, с него же нужно начинать, все настройки в нем, или будет обнова?

[Zorik79]

Жду Ганфацтер mcg pro, пытаюсь разобраться с программированием. Скажите, руководство 2.5 актуально, с него же нужно начинать, все настройки в нем, или будет обнова?

да прибудет с Вами Сила :

https://vkbcontrollers.com/?product=gunfighter-quick-operations-guide



WIZZO for Gunfighter + MCG/MCG PRO :

https://vkbcontrollers.com/?p=7951



Изменено 25 декабря 2017 пользователем Zorik79

[Vumpel18]

Жду Ганфацтер mcg pro, пытаюсь разобраться с программированием. Скажите, руководство 2.5 актуально, с него же нужно начинать, все настройки в нем, или будет обнова?

Да, актуально.



Можно и поновее редакцию уже изучать: https://yadi.sk/i/xl_eiLzu3Pri7V



[Funk]

Очень странно, на рус сайте обновлений программ нет.

Жалко, что нет одной программы для управления устройствами. Загрузчик прошивок отдельно, прошивки отдельно, калибровщик отдельно, потом Wizzo и конфигуратор!

[Vumpel18]

Очень странно, на рус сайте обновлений программ нет.

Жалко, что нет одной программы для управления устройствами. Загрузчик прошивок отдельно, прошивки отдельно, калибровщик отдельно, потом Wizzo и конфигуратор!

Все новое можно найти заглянув на паровозную: http://forum.vkb-sim.pro/viewtopic.php?f=15&t=908

Как это нет?

Чем Вас конфигуратор не устраивает?

В конфигураторе сразу видно все подключённые устройства, загрузчик и всевозможные контрольные функции в том числе тестеры кнопок, осей.

Функционал конфигуратора последних версии громаднейший.

Только и успевай применять на практике того, что  Alex_Oz сделал.

Прошивки, если конечно Вы их положили в нужном месте, видно из загрузчика, который стартует из оболочки конфигуратора автоматом.

Что ещё нужно для хорошей жизни?

Это нужно время от времени обращаться к Руководству пользователя.

И будет Вам счастье.

[Alex_Oz]

Какой такой калибровщик отдельно?



Используется либо Wizzo ( для самых простых настроек), или конфигуратор. Обе программы позволяют залить готовый профиль, откалибровать,  сменить прошивку. О загрузчике надо знать только то, что он должен быть в одном каталоге с используемой программой - дальше он сам будет вызван  из используемой программы.

Прошивки - разумеется раздельно, потому как постоянно что-то обновляется, добавляется, оптимизируется.



Профилей для MCG пока так прикидочно будет не менее дясятка - и это только самых общих. Кстати можно не заморачиваться с изучением тонкостей программирования, просто дождаться готового профиля, максимально подходящего под конкретные нужды. Опять же можно запросить помощь в этой теме - по адаптации готового профиля, можно также сформулировать новую  задачу (если нужный функционал отсутствует в текущей реализации) - примеры подобных решений в этой теме присутствуют.



Успехов в освоении, из страшного в мануале - только число страниц

Изменено 25 декабря 2017 пользователем Alex_Oz

[Funk]

Да нет, Алекс, не такое осваивали. Просто испугало количество разных программ, сейчас понимаю, что многое из конфигуратора делается.

Еще вопрос:

стоят ваши 4ые педали, но конфигуратор их не видит, блэкбокс шел с ними, но работают отлично. Сейчас жду ганфайтер (как  я понял с новым блэкбоксом?). При получении, мне нужно будет снести старый конфмиг и просто поставить новый конфигуратор, а потом смотреть прошивки и обновлять если нужно? Не могли бы вы последовательность установки коротко огласить, чтобы потом из системы не выковыривать ненужное.

[Vumpel18]

Став счастливым обладателем Gunfighter, при первом подключении, узнаем прошивку с помощью Show_HID.

Скачиваем соответствующую версию конфигуратора прошивке Gunfighter.

Подключаем T-Rudder MkIV к Black Box Gunfighter и соответственно настраиваем появившуюся ось (если нужны виртуальные тормоза то еще + 2 виртуальные).

В случае использования T-Rudder отдельным устройством обновляем прошивку до версии, как на Gunfighter.

В последующем нужно иметь одинаковую версию прошивки, для всех имеющихся в наличии устройств от VKB, для использования одного конфигуратора соответствующей версии.

[VictorUs]

стоят ваши 4ые педали, но конфигуратор их не видит, блэкбокс шел с ними, но работают отлично. Сейчас жду ганфайтер (как  я понял с новым блэкбоксом?). При получении, мне нужно будет снести старый конфмиг и просто поставить новый конфигуратор, а потом смотреть прошивки и обновлять если нужно? Не могли бы вы последовательность установки коротко огласить, чтобы потом из системы не выковыривать ненужное.

К BlackBox можно подключить и педали и базу GF. Он, как и всякий другой контроллер семейства NJoy32, может обрабатывать до 8 осей. Можно подключить и педали и GF  к одному BB. Это упростит управление ими. Достаточно просто внести изменения в конфигурацию контроллера. Можно, конечно, использовать оба, раздельно. Но для полного счастья придется объединить их. Либо программно, используя T-Link, либо (предпочтительнее, IMHO) аппаратно, патчкордом по шине BUS.

[La_GGaR]

...аппаратно, патчкордом по шине BUS.

Кстати о птичках. Не могу нигде найти детальные картинки BlackBoxа. А посмотреть было бы интересно на его разъемы. Есть там разъем RJ12 для подключения педалек с контроллером NJoy32 по шине Bus?

[Vumpel18]

Кстати о птичках. Не могу нигде найти детальные картинки BlackBoxа. А посмотреть было бы интересно на его разъемы. Есть там разъем RJ12 для подключения педалек с контроллером NJoy32 по шине Bus?





[La_GGaR]

Чета как то маловато разъемов внешних...

[Vumpel18]

Разъёмов внешних ровно столько сколько нужно для полного счастья.



Для сравнения, что было сначала.



Ну и ещё ....

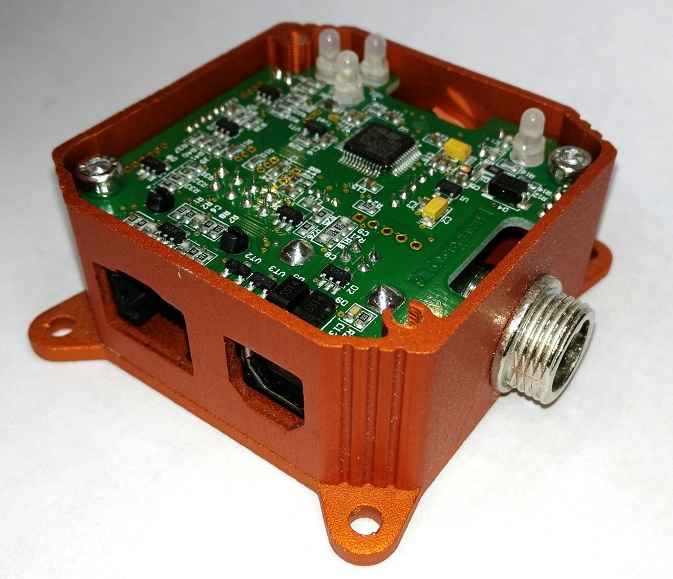

vkbBlackBox_ v1_6

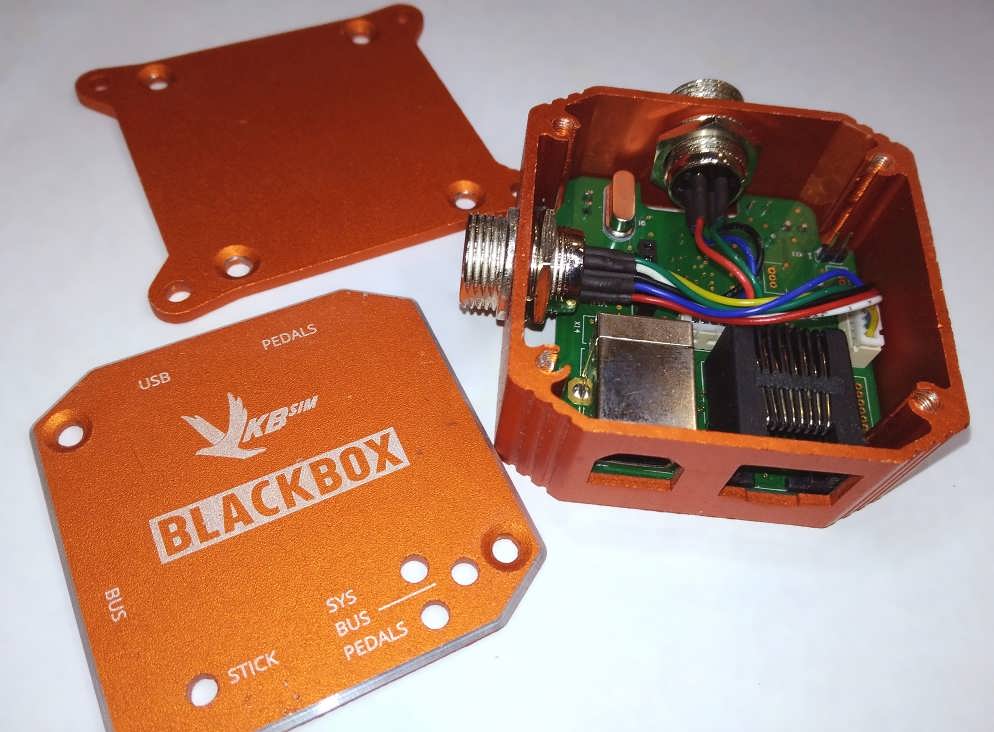

Блэкбокс второго поколения.
Если использовать бескорпусной вариант (мы не выводили разъемы осей и кнопок на панель корпуса, но их можно подключить к печатной плате):
- 8 осей
- Подключение кнопок через сдвиговые регистры (ручки Кобры и Кабана, платы расширения на сдвиговых регистрах)
- "Короткая" трехпроводная шина для подключения ручки MCG и KG12 (через коннектор оси №3)
- "Длинная" шина "BUS"
- USB-B разъем продублирован 5-контактным разъемом для подключения USB кабеля Кобры.

РАЗЛИЧИЯ:
У предыдущего Блэкбокса не все оси были выведены. И нельзя подключить кнопки на платах расширения.
Это ограничение не в количестве кнопок. Ограничение - к старому невозможно подключить кнопки на платах расширения. Только через bus.





Что ещё нужно в этой жизни.

Где и у какого производителя имеется аналогичный контроллер?

Ответ только у ... сами понимаете.

Изменено 26 декабря 2017 пользователем =Mr.G.B.=Vumpel18

[night_fighter]

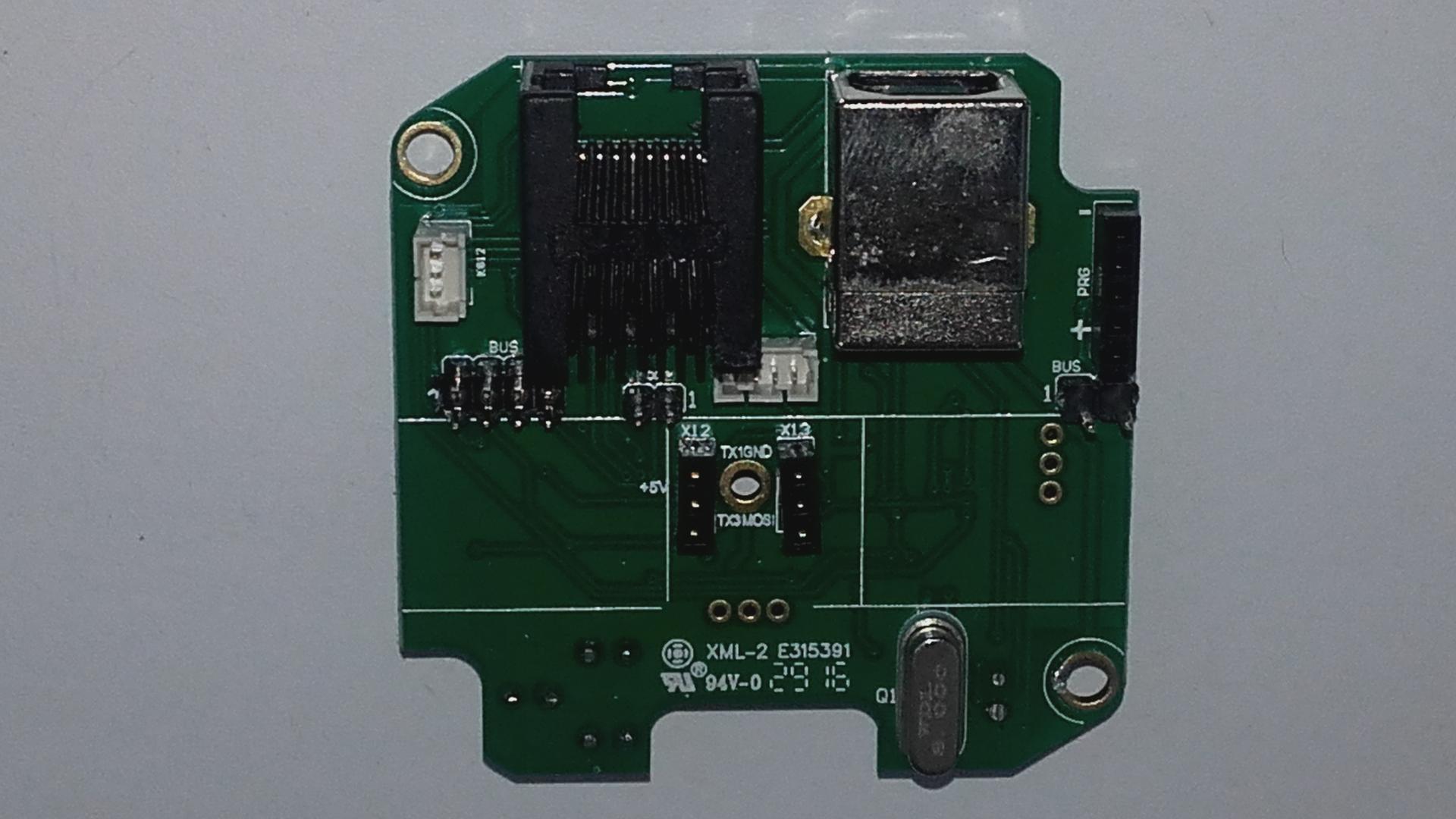

И в дополнение к предыдущему посту: на ранних блекбоксах было два разъема RJ12. На нынешних находится один BUS по типу как Stick (с гайкой).

RJ12 были распаяны на небольшой верхней плате:

[Alex_Oz]

[La_GGaR]

Чем дальше, тем непонятней и тревожней ))). Может я неправильно высказал свою мысль. Под внешними разъемами я понимал то, к чему можно подцепиться кабелями со стандартными разъемами наподобие rj45, rj12 и иже с ними. Что мне проку с распаянных внутри разъемов BUS, если для того, чтобы к ним подключаться придется в корпусе колхозить дырку?



Из того что я увидел на рисунках - есть usb для подключения к ПК, есть круглый разъем для подключения базы стрелка, есть разъем педали, есть круглый разъем BUS с гайкой. Разъем с гайкой нифига не быстроразборной.



Из вышеперечисленноно, тогда еще вопросы:

1) можно ли будет подключать педали на контроллере NJoy32 к разъему "педали". Если да, то какая распиновка?

2) для круглого разъема BUS придется колхозить переходник. Для быстрого подключения. И опять же - какая распиновка?



Я чего про распиновку так переживаю и несколько обескуражен сменой разъемов. В инструкции по подключению устройств по BUS особо выделялся пункт, что питание должно подаваться корректно, а иначе есть риск спалить контроллер. И тут бац, играем снова в рулетку и надеемся что ничего не попутали.

[Vumpel18]

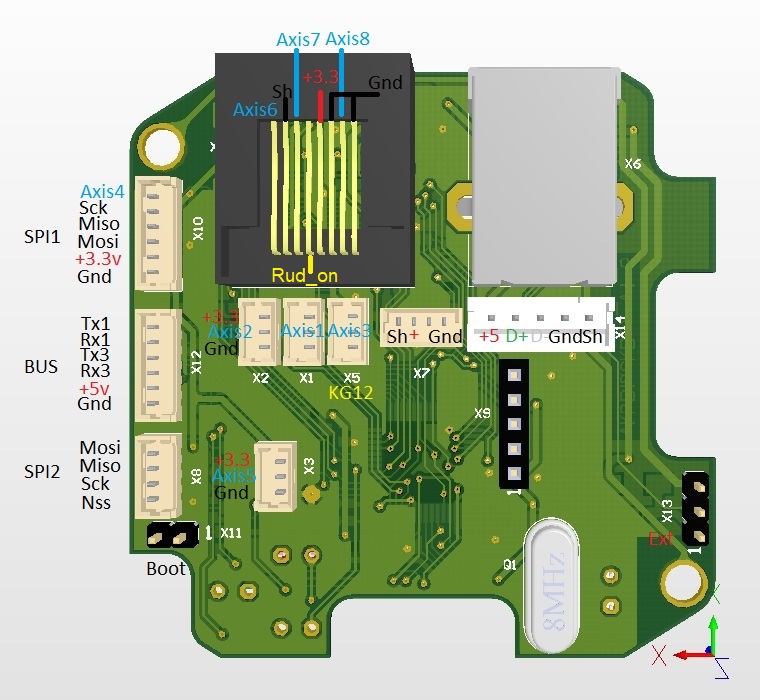

Может это Вас успокоит?





Изменено 26 декабря 2017 пользователем =Mr.G.B.=Vumpel18

[La_GGaR]

Ммм, честно, правда, понимаю что хотите донести какую то мысль. Но не догоняю что именно.



Подключаться к разъему педали?

[Iguz]

Разъёмов внешних ровно столько сколько нужно для полного счастья.



Для сравнения, что было сначала.

Black Box v1_0.jpg



Ну и ещё ....

vkbBlackBox_ v1_6

Блэкбокс второго поколения.

Если использовать бескорпусной вариант (мы не выводили разъемы осей и кнопок на панель корпуса, но их можно подключить к печатной плате):

- 8 осей

- Подключение кнопок через сдвиговые регистры (ручки Кобры и Кабана, платы расширения на сдвиговых регистрах)

- "Короткая" трехпроводная шина для подключения ручки MCG и KG12 (через коннектор оси №3)

- "Длинная" шина "BUS"

- USB-B разъем продублирован 5-контактным разъемом для подключения USB кабеля Кобры.



РАЗЛИЧИЯ:

У предыдущего Блэкбокса не все оси были выведены. И нельзя подключить кнопки на платах расширения.

Это ограничение не в количестве кнопок. Ограничение - к старому невозможно подключить кнопки на платах расширения. Только через bus.





Что ещё нужно в этой жизни.

Где и у какого производителя имеется аналогичный контроллер?

Ответ только у ... сами понимаете.

Ну по соотношению цена качество мне нравиться проект ммджой2, а так вот прочитал весь мануал по нджой32 и как будет свободное время пойду его ковырять. Я так понимаю вы хорошо его знаете, если что можно будет вопросы в личку задовать?

Ммм, честно, правда, понимаю что хотите донести какую то мысль. Но не догоняю что именно.



Подключаться к разъему педали?

Так на картинке написано руд он. Главное поавильно обжать.

[La_GGaR]

А причем тут руд? Я про педали спрашиваю.



Ps ааа, ясно. Разъем педали отпадает (((.



Итого разъема BUS с прошлыми разъемами rj12 нету (((. Придется колхозить переходник.

Изменено 26 декабря 2017 пользователем La_GGaR

[huligan]

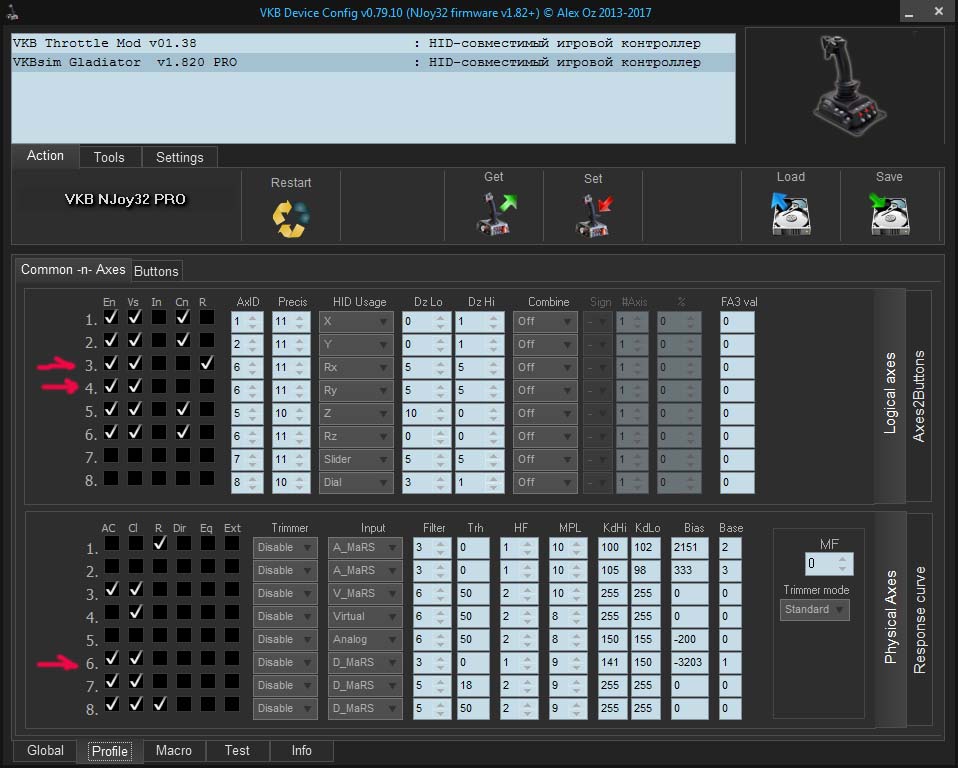

одноосные педали на МАРСе от 1-й Кобры.

педали на 6-й физ. оси

Добавил ещё две логические оси в разнотяг на ту же 6-ю физ. ось,приделав раздельные тормоза.

Всё зергут!Но вот вопрос-как сделать,чтобы эти оси начинали двигаться с 50% хода физической оси?Чтобы томоза не сразу за педалью начинали работать,а с середины хода(может даже с четверти-надо пробовать) ?

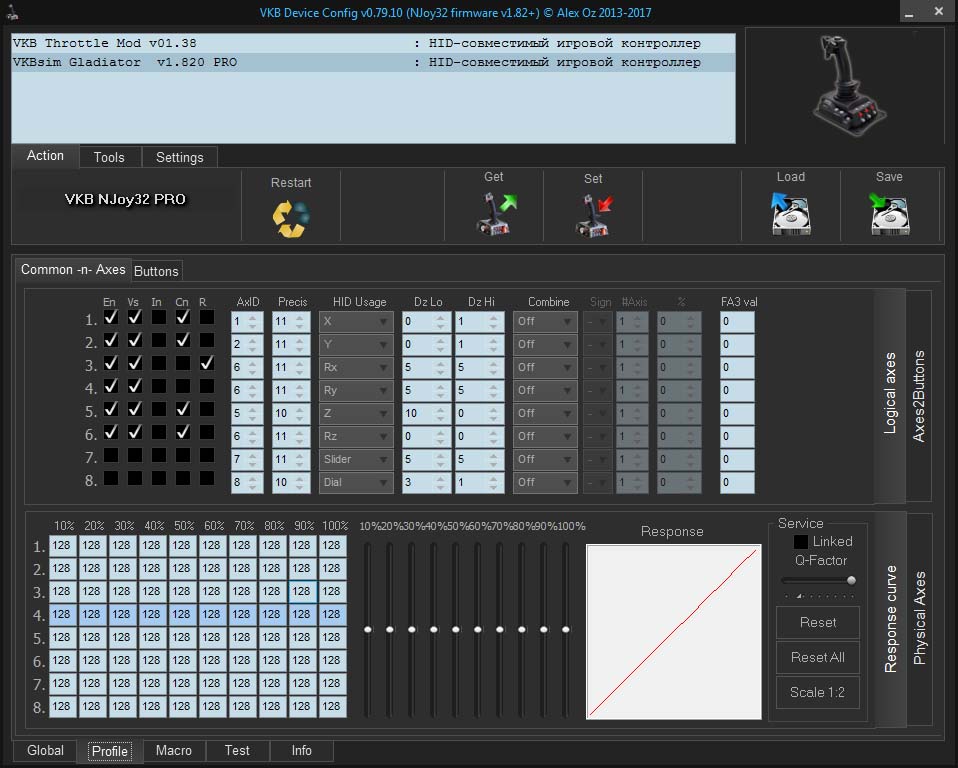

В разделе "Response curve" можно только на физическую ось настроить,да и даже так у меня не заработали курвы/ Почему ?

Изменено 26 декабря 2017 пользователем huligan

[Vumpel18]

В комплекте с  T-Rudder уже))) имеется см. Комплектация http://vkb-sim.pro/project/t-rudder-mk4/
