Программирование джойстиков от VKB

[-DED-Ron]

Не открою Америки, но можно настроить Марс различными способами. Например, Precis=12 при Mpl=10 тоже будет работать, но не будет 190-190. И работу автомата калибровки, ещё ни одному пользователю не удалось показать неудовлетворительной. Ни одному.

Такие кривые задействованы постоянно на Мамбе (судя по EQ)? А что это дает?

[Zorik79]

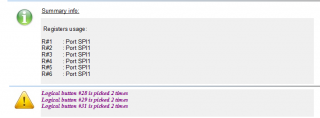

энкодер на 23 линии я поправил, но ошибки все еше остались

28,29,31 - дублируются (((

[=AD=palich]

Не открою Америки, но можно настроить Марс различными способами. Например, Precis=12 при Mpl=10 тоже будет работать, но не будет 190-190. И работу автомата калибровки, ещё ни одному пользователю не удалось показать неудовлетворительной. Ни одному.

Такие кривые задействованы постоянно на Мамбе (судя по EQ)? А что это дает?

Я разве сказал о неудовлетворительной работе автомата калибровки я говорил только о глючном марсе с которым при каждой калибровке танцую с бубном.А кривыми пользуюсь ещё со старичка они были прям в игре.

[-DED-Ron]

энкодер на 23 линии я поправил, но ошибки все еше остались

28,29,31 - дублируются (((

Ну так убери перехлесты и всё станет нормально.



[-DED-Ron]



=AD=palich - если один показывает 65311 - это и говорит о неправильной калибровке. И если есть недоход в одну сторону, то нужно немного добавить к 190, например, будет 197. В пределах разумного. А кривые... тут каждому свое. Но такая, почти аналог, мертвая зона скальпелю странновато выглядит. Чисто ИМХО.



[=AD=palich]

=AD=palich - если один показывает 65311 - это и говорит о неправильной калибровке. И если есть недоход в одну сторону, то нужно немного добавить к 190, например, будет 197. В пределах разумного. А кривые... тут каждому свое. Но такая, почти аналог, мертвая зона скальпелю странновато выглядит. Чисто ИМХО.

Добавки к 190 не помогали по этому и было выставлено значение по умолчанию, помогли только через bias.

[Alex_Oz]

Извиняюсь за дурацкий вопрос. А зачем нужен блэк бокс?

Это контроллер. Просто внешний. Но к нему можно подключить несколько устройств - и получится одно.

[Alex_Oz]

По управляемому отклику - кой какие мысли есть, но сейчас надо подчистить конфигуратор и выкинуть поддержку старинных версий контроллеров (со старыми светодиодами).

Вообщем, все что младше 1.57 - в топку. Только кнопка бутлоадера будет доступна.

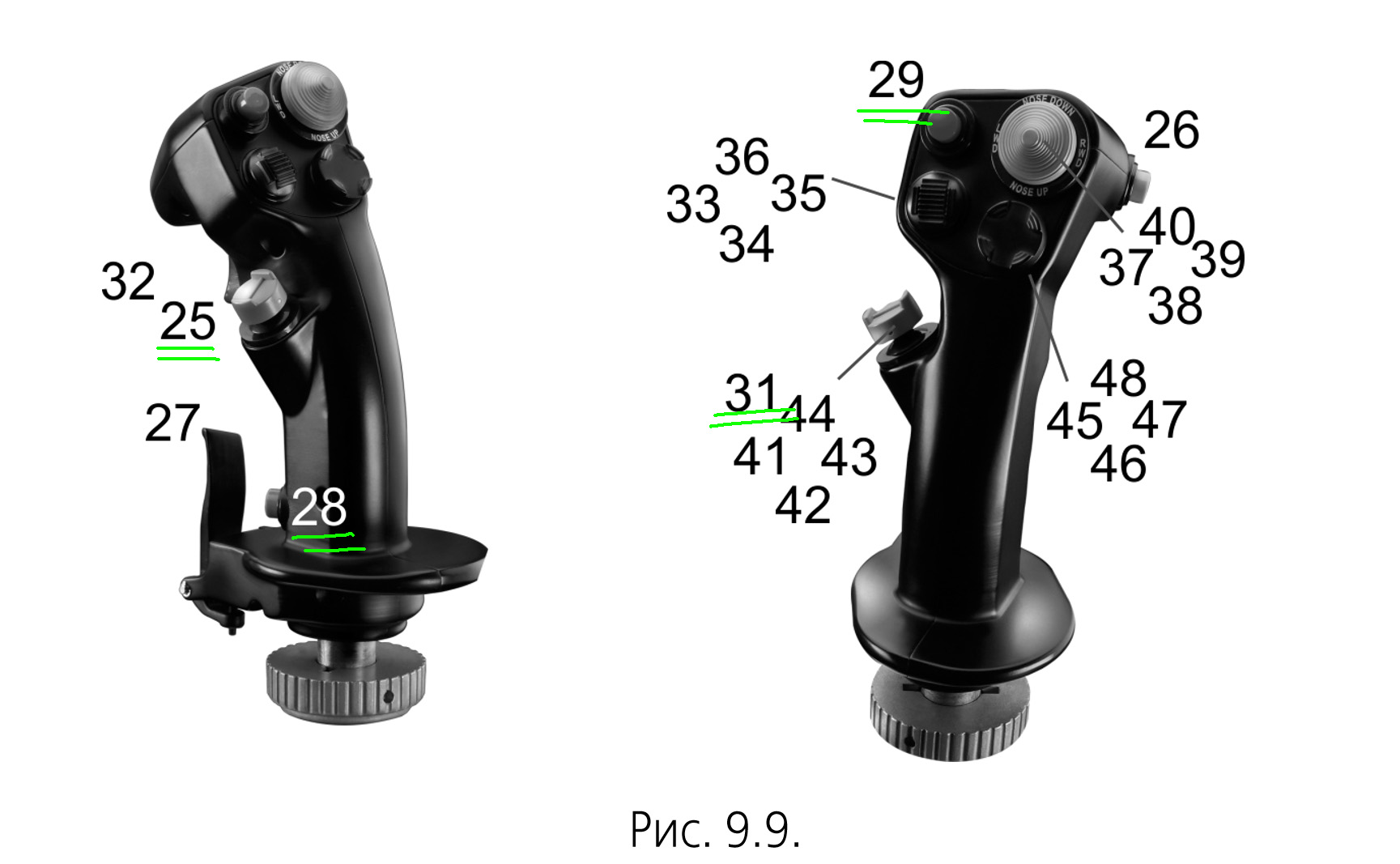

[Zorik79]

@Рон, я все понимаю что перехлесты )

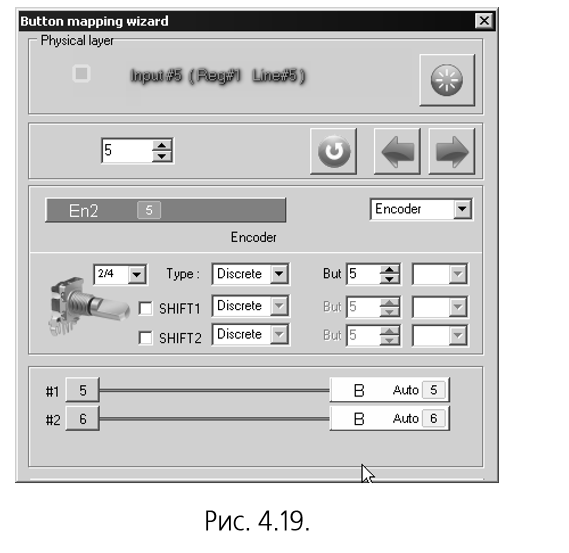

@Апекс, как правильно настроить енкодеры, у Виктора на картинке указаны виртуальнеы линии 5 и 6 , а по-моему нужны любые свободные 2 линии, например 7-8 ( если они не задействованы )

[Alex_Oz]

Разумеется, можно и на любые свободные линии перемапить . Но они уже "под" энкодером имеются по умолчанию.  Так что в простом случае нет смысла их перекидывать. Имеются ввиду виртуальные линии. Логические часто требуют перетасовки. Но это уже под конкретные задачи. В Гладиаторе,  например, входной массив жутко рваный получился - но так было проще по логике производственной.А после прохождения двух уровней преобразований - вжух, и всё упорядочено.

Изменено 15 марта 2017 пользователем Alex_Oz

[Zorik79]

Разумеется, можно и на любые свободные линии перемапить . Но они уже "под" энкодером имеются по умолчанию. Так что в простом случае нет смысла их перекидывать. Имеются ввиду виртуальные линии. Логические часто требуют перетасовки. Но это уже под конкретные задачи. В Гладиаторе, например, входной массив жутко рваный получился - но так было проще по логике производственной.А после прохождения двух уровней преобразований - вжух, и всё упорядочено.

Ясно! Просто когда виртуальные линии под родным энкодером, device report ругается почему-то. Вот я и перекинул 3 энкодера в серую зону : 49/50,51/52,53/54.

Изменено 15 марта 2017 пользователем Zorik79

[-DED-Ron]

Переназначь в логике которые в Авто стоят на любые свободные.

[=AD=palich]



Изменено 17 марта 2017 пользователем =AD=palich

[Zorik79]

после трёх дней полётов хотел отметить что калибровка не слетает вообще теперь (раньше каждый вечер по 5 минут настраивал, думал проблема в железках)

Напомню: на Тратл бокс у меня вер. 1.821, дмарсы переустановил на 1,3 и на 6.оси (на 6ой с 12кОм пул-ап). )). Ещё раз спасибо.

[Alex_Oz]

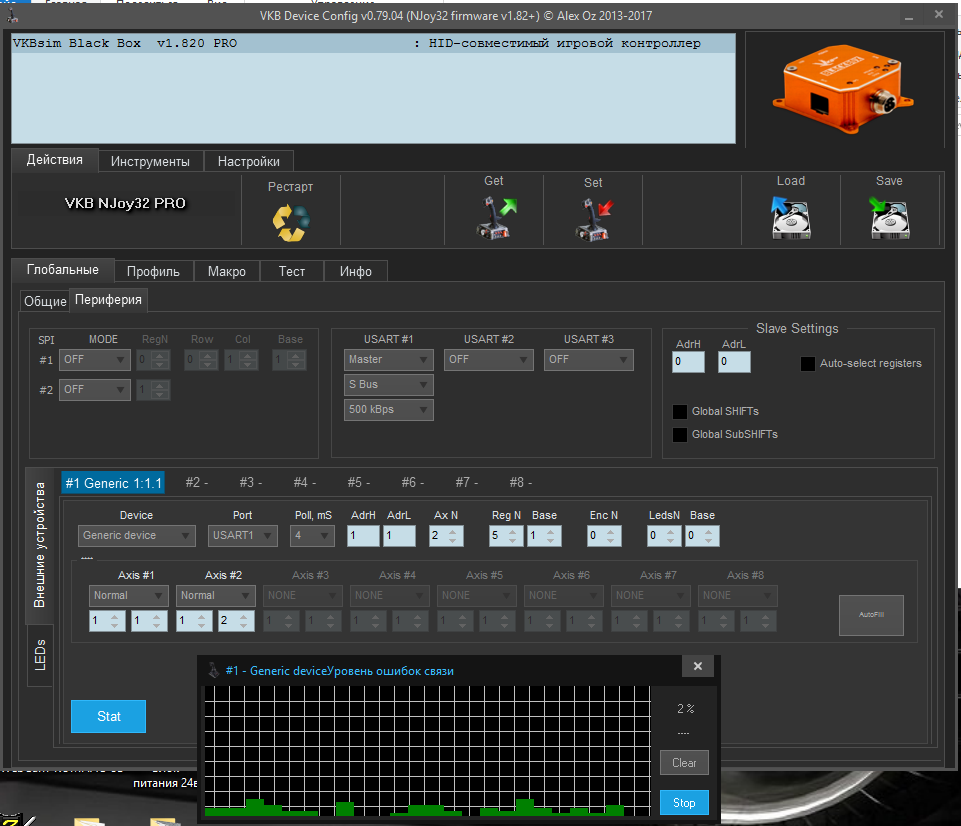

Для начала делаем так:





После установления коннекта и вменяемого процента ошибок - можно будет настраивать дальше

( все остальные настройки пока не имеют значения ). По сути важны только три параметра - порт, скорость и адрес.

после трёх дней полётов хотел отметить что калибровка не слетает вообще теперь (раньше каждый вечер по 5 минут настраивал, думал проблема в железках)

Напомню: на Тратл бокс у меня вер. 1.821, дмарсы переустановил на 1,3 и на 6.оси (на 6ой с 12кОм пул-ап). )). Ещё раз спасибо.



Ну и чудненько

Изменено 17 марта 2017 пользователем Alex_Oz

[=AD=palich]

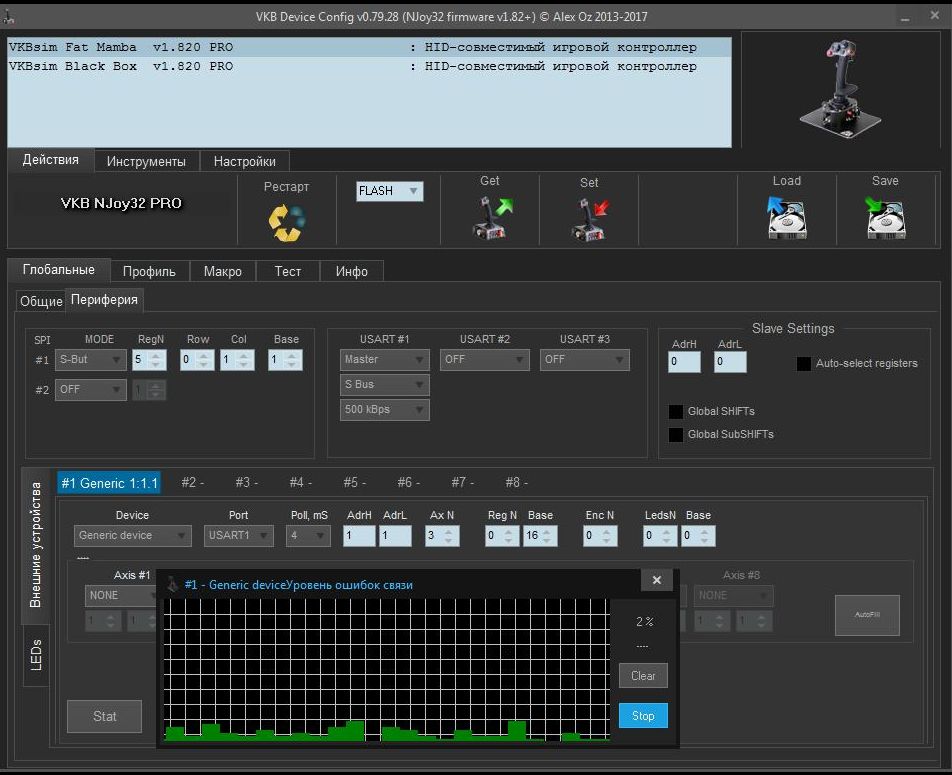

Для начала делаем так:



BB_Slave.jpg FBM_master.jpg

У меня в настройках нет таких параметров как Row,Col и Base есть только RegN.

[-DED-Ron]

Стр.115 - [Common] Use matrix=1

[=AD=palich]

Стр.115 - [Common] Use matrix=1

Спасибо добрый человек что бы я без тебя делал много хорошего из твоих постов подчерпнул спасибо ещё раз.

[-DED-Ron]

Всегда пожалуйста.

[Alex_Oz]

Продолжим

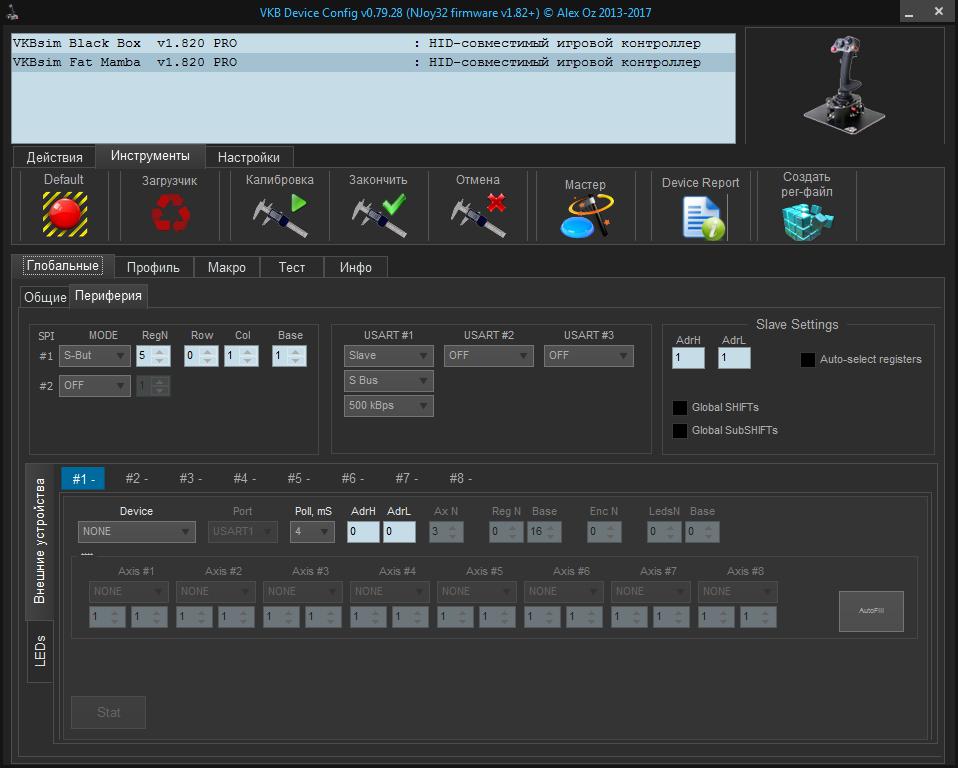

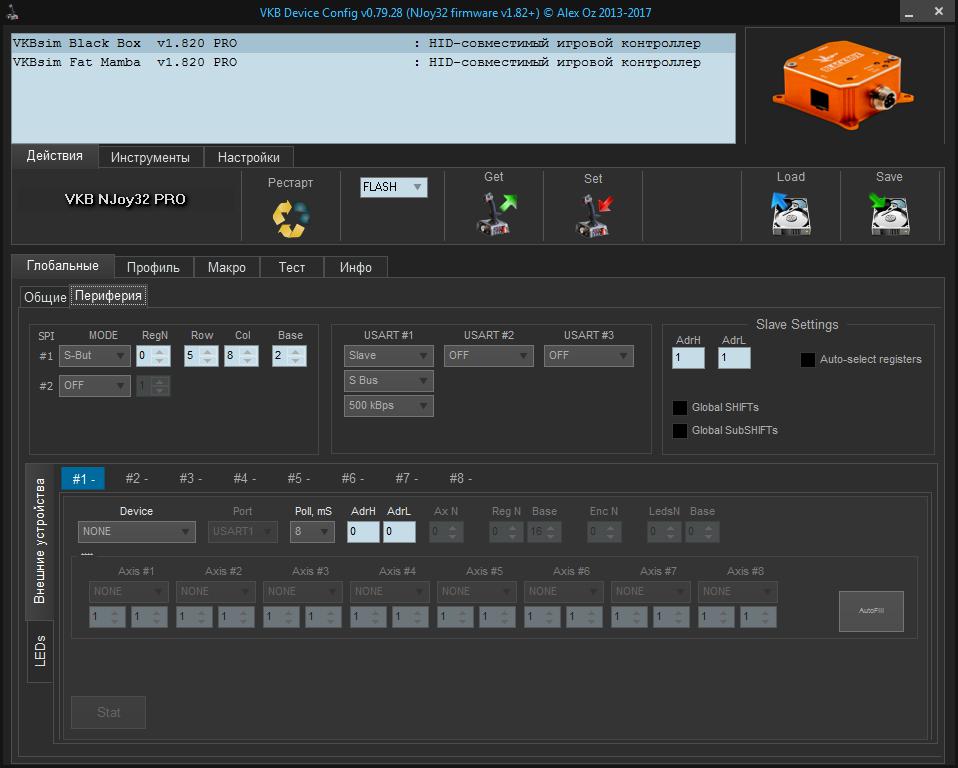

Теперь наоборот, делаем Мамбу ведомым устройством (USART1, 500kbps, SBUS, адрес 1:1) :

Указываем оси, которые будем отдавать мастеру:

и регистры:



Собственно все, ведомый к работе готов.

Изменено 18 марта 2017 пользователем Alex_Oz

[Alex_Oz]

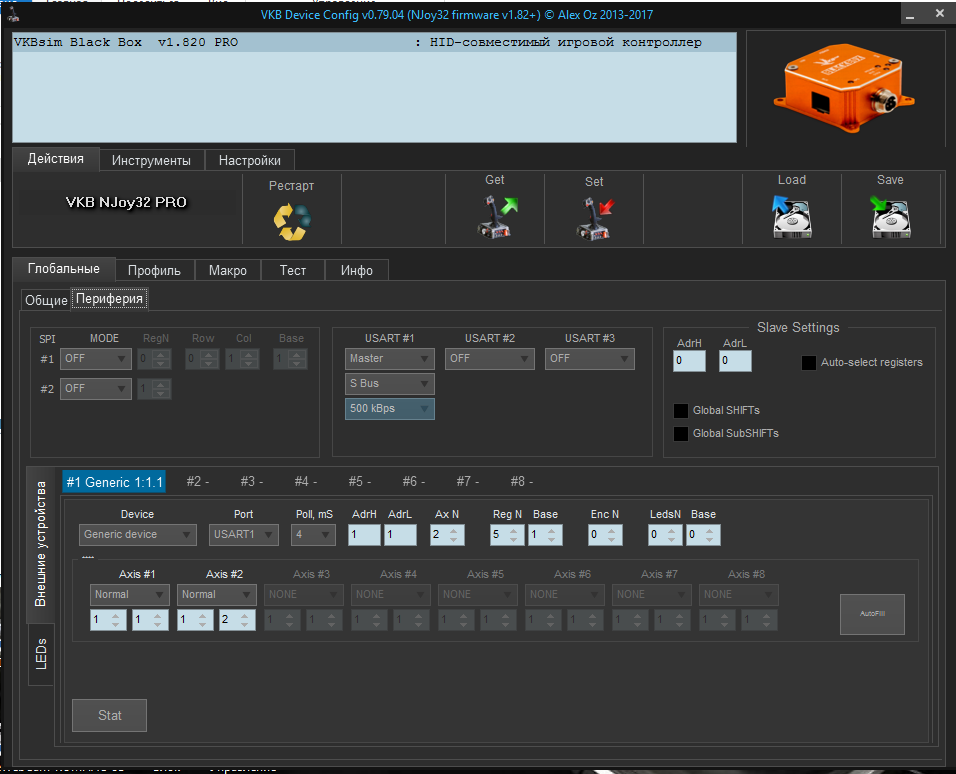

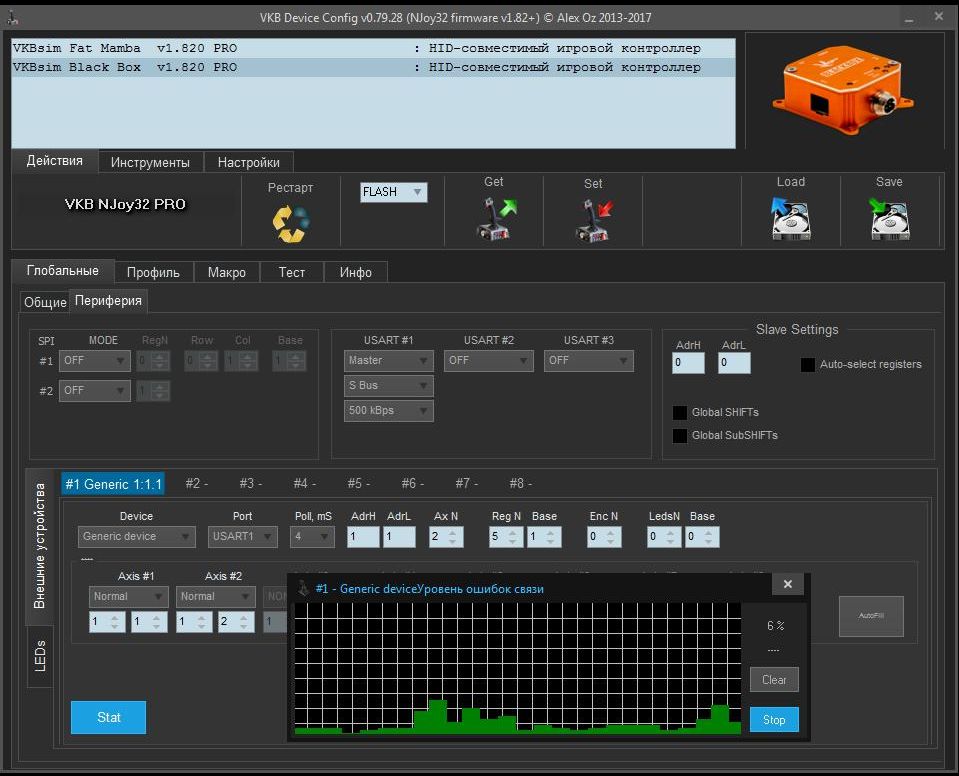

Делаем BB мастером:



Указали что в принятом пакете будет две оси и 5 регистров, оси раскладываются как нормализованные №1 и №2,

Регистры уложим с №1 - поскольку собственных нет.

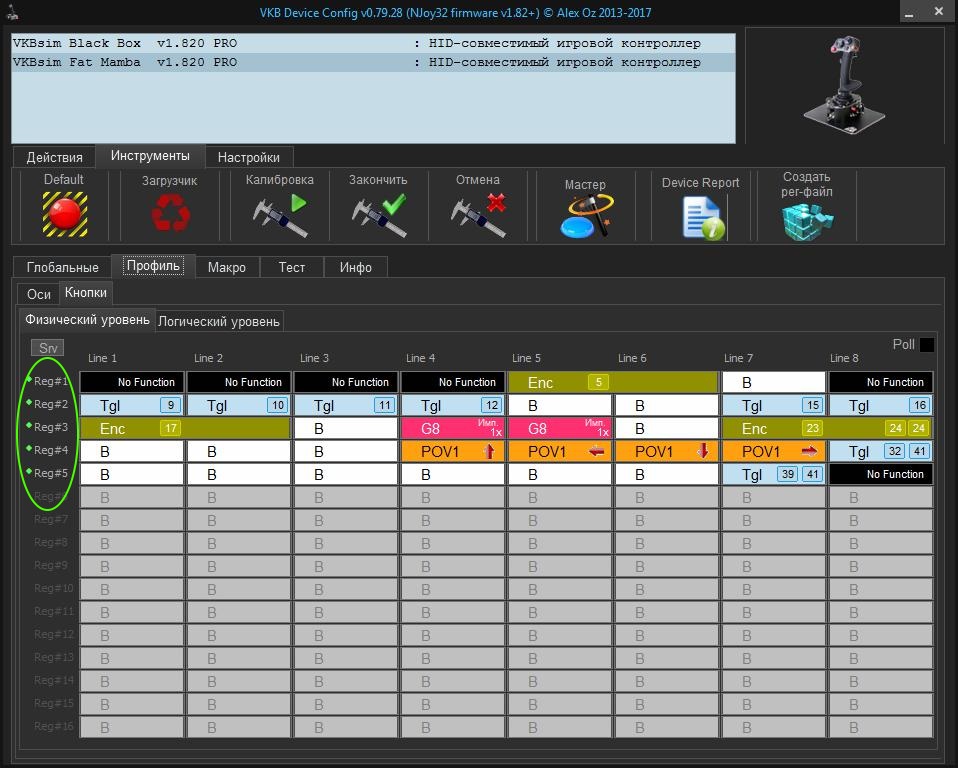

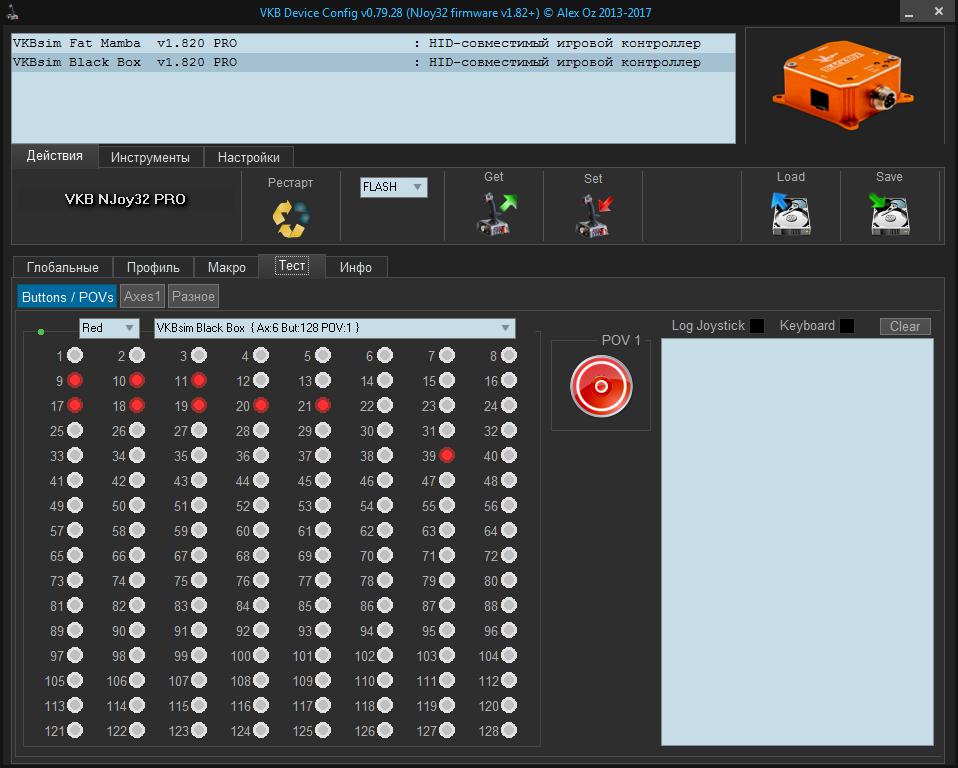

Проверяем связь - если все ОК - смотрим поллинг кнопок:

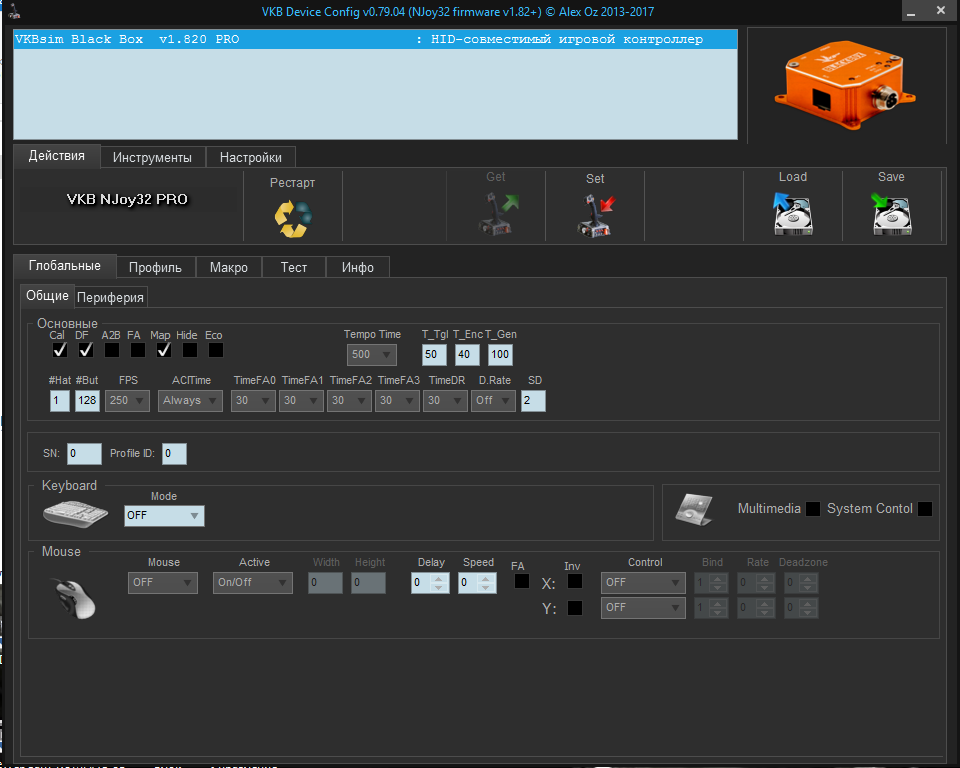

Теперь пропишем в глобальных #Hat=1, #But=128 - и можно посмотреть , что эти кнопки появились и в Hid-устройстве (после записи):

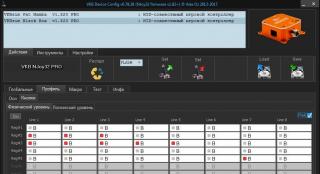

Осталось настроить кнопки как на отдающем - и вуаля. Почти вуаля - энкодеры до сих пор таким образом не гарантируются, но работают

Изменено 18 марта 2017 пользователем Alex_Oz

[night_fighter]

Кстати, как там с виртуальными энкодерами дела? Или можно как-то ещё сконфигурировать энкодеры на мастере, передоваемые слейвом? Оси все заняты, на них энкодер не повесить у меня.

[Alex_Oz]

Пока никак. Только второй кабель USB и оставлять их на слейве, если нельзя в оси конвертировать.

[=AD=palich]

Делаем BB мастером:




Указали что в принятом пакете будет две оси и 5 регистров, оси раскладываются как нормализованные №1 и №2,

Регистры уложим с №1 - поскольку собственных нет.

Проверяем связь - если все ОК - смотрим поллинг кнопок:




Теперь пропишем в глобальных #Hat=1, #But=128 - и можно посмотреть , что эти кнопки появились и в Hid-устройстве (после записи):

Изображение из буфера обмена.jpg



Осталось настроить кнопки как на отдающем - и вуаля. Почти вуаля - энкодеры до сих пор таким образом не гарантируются, но работают

Настроил,теперь можно можно отцеплять от USB?

[Alex_Oz]

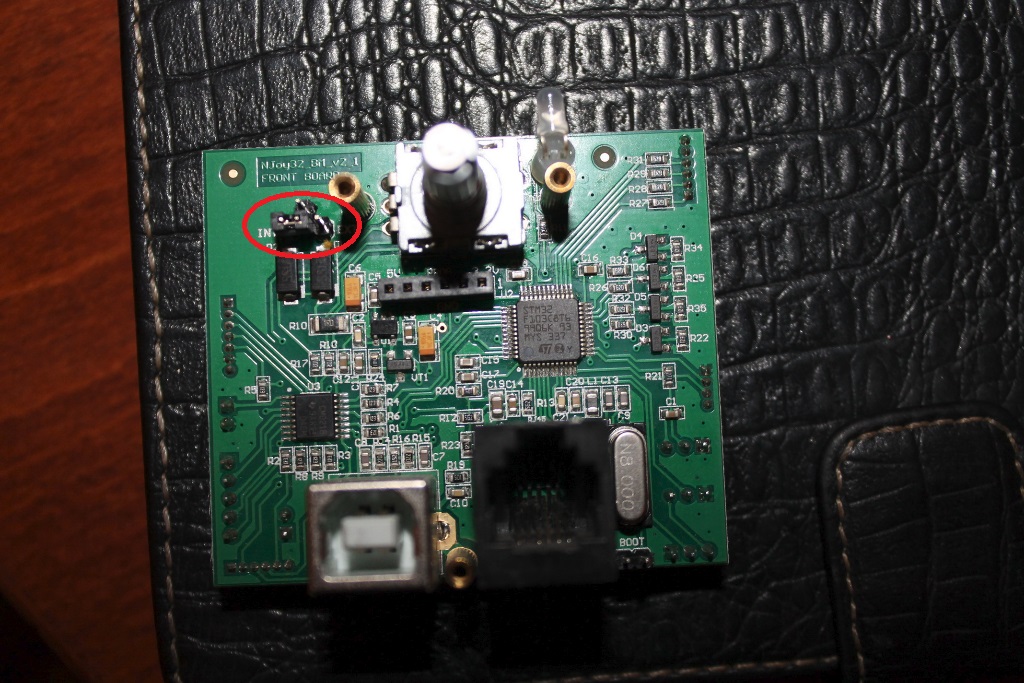

В принципе можно. Для этого надо переключить питание Мамбы с внутреннего на внешнее. "Переключатель"  находится на фронтальной плате возле энкодера (сверху). Надо переставить перемычку на противоположный пин ( если правильно помню).

[-DED-Ron]

С Int на Ext.

Изменено 18 марта 2017 пользователем -DED-Ron

[Vumpel18]

С Int на Ext.


[=AD=palich]

С Int на Ext.


Cпасибо!

Tакое фото есть в гайде по траттлбоксу я вчера по нему кабель делал.

[=AD=palich]

А вот и засада конфигуратор не видит Мамбу.

[-DED-Ron]

Вкладку Global-Общие в студию.

 Дело в том, что в Гладиаторе разъем Sys, он же Bus отличается от ТТ расположением Tx3 и ненужностью резистора подтяжки. Он уже есть. Возможно, и в BB такая реализация.

Изменено 18 марта 2017 пользователем -DED-Ron

[night_fighter]

А вот и засада конфигуратор не видит Мамбу.

Если мамба подключена по BUS - то она не будет видна.

[=AD=palich]

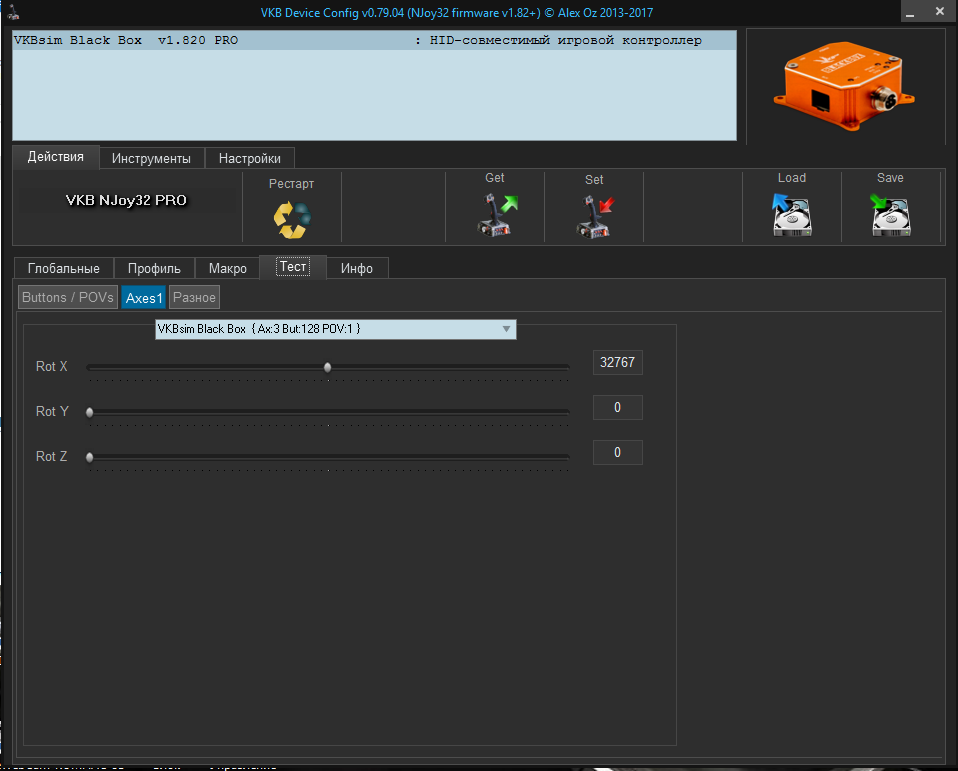

Глобальные,профиль и тест.

[night_fighter]

Оси кстати надо настроить как тип virtual и поставить галки En и Vs.

В смысле оси мамбы в блекбоксе.

А если мамба жирная - то настроить соответственно 4 оси. У меня в подписи есть профиля для примера - можете посмотреть.

Изменено 18 марта 2017 пользователем night_fighter

[-DED-Ron]



night_fighter - у тебя кабель подключения с резистором?



[=AD=palich]

Оси кстати надо настроить как тип virtual и поставить галки En и Vs.

В смысле оси мамбы в блекбоксе.

А если мамба жирная - то настроить соответственно 4 оси. У меня в подписи есть профиля для примера - можете посмотреть.

Мамба простая самого первого выпуска но с новой механикой и ручкой гладиатора (3кнопки+4кнопки хатка и 1 энкодер)

Изменено 18 марта 2017 пользователем =AD=palich

[night_fighter]

night_fighter - у тебя кабель подключения с резистором?

Был с резистором, потом его убрал. Стабильность практически не изменилась.

[=AD=palich]

night_fighter - у тебя кабель подключения с резистором?

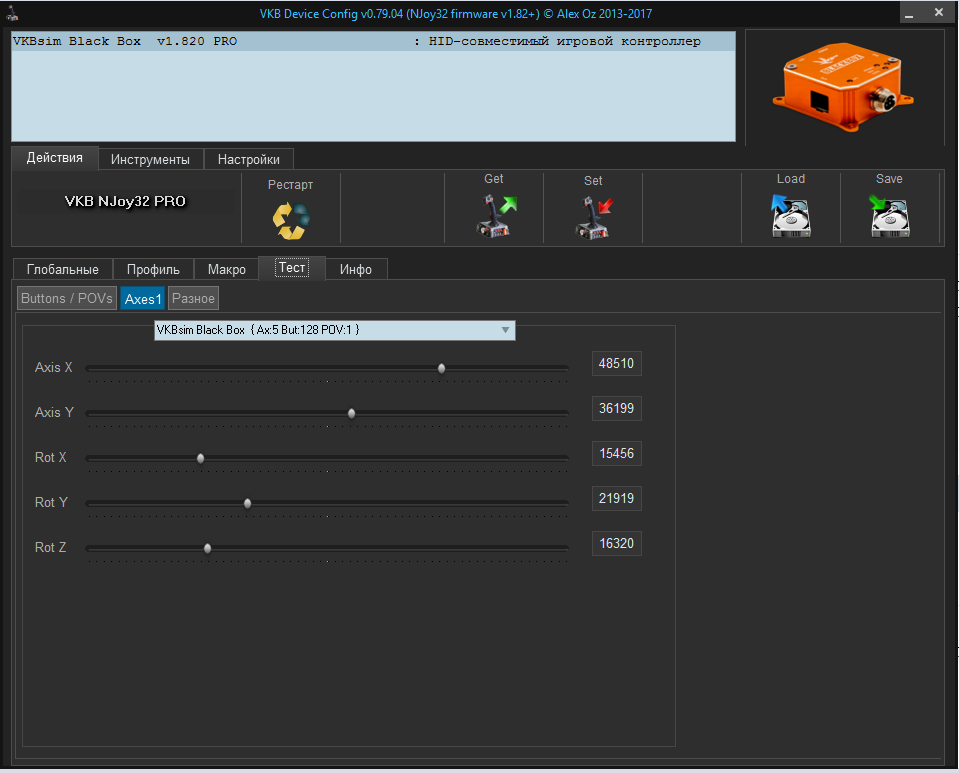

Кабель у меня без резистора,я его делал по схеме night_fighter он мне в личку скидывал.И опять помог выставил virtual и вот результат.Можно перекурить а потом кнопками заняться.

Изменено 18 марта 2017 пользователем =AD=palich

[night_fighter]

Оси ожили - замечательно) А с кнопками как дела?

[-DED-Ron]

Об этом там же (про подключение FM к ТТ) и написал Алекс, если Virtual - проходят калибровку, Normal - нет.

[=AD=palich]

Оси ожили - замечательно) А с кнопками как дела?

Пока тишина.
