Опубликовано: (изменено)



Я вспомнил !!!! Илья говорил назначить спареные тумблеры как обычные кнопки: переназначил в Конфигураторе - работает хорошо.
Шас ишу инфу по енкодерам



Назначение именно тумблерами дает несколько больше возможностей.



1 - кнопка возврата в центральное положение ( для 3-х позиционных тумблеров в симе будут использованы 3 кнопки вместо двух - как в случае назначения простыми кнопками)

2 - возможность синхронизации  всех тумблеров в текущем положении с симом (назначив кнопку SYNC).



Для реализации п.1 - необходимо назначать тумблеры типа ON-OFF-ON, подключенные к двум линиям, как связанную группу мастер-ведомый. Кстати, в такой группе может быть более трех положений - даже экзотические 4-х позиционные тумблеры в такой настройке будут работать правильно. Даже просто любую группу кнопок можно заставить работать с виртуальной  кнопкой возврата в нейтральное положение.



п.2 - избавляет от необходимости щелкать каждым тумблером вручную.

Изменено пользователем Alex_Oz
Опубликовано:

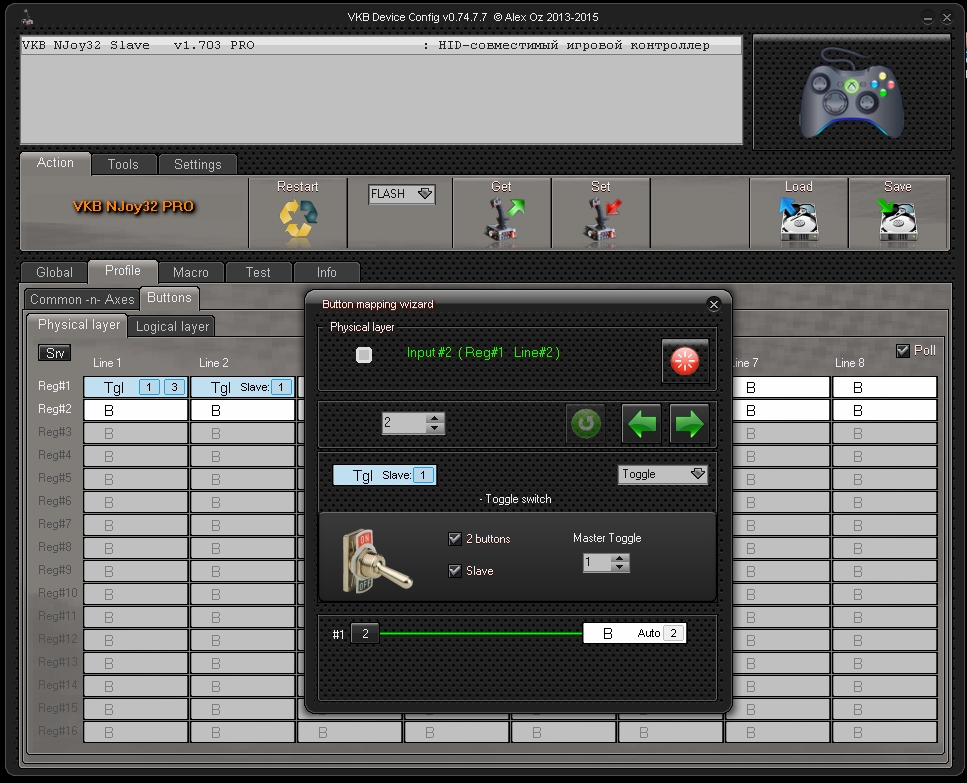

Уважаемый Алекс Оз. Вы ранее мне четко объяснили как настроить 3 позиционные тумблеры.
Сегодня я последовал этим инструкциям и как и ранее , когда я сохранил настройки, тратл бокс завис и ушел спать до перепрошивки.
Попробую объяснить в чем проблема.
Начну с того что эксперимент был поставлен на отдельной плате расширения.

я слдедовал в точности картинке ,но линия1 всегда показывала 1,2, у Вас же она показывает 1,3 :(

версия моего девайса 1.589 PRO , Configurator 0.75.6.1

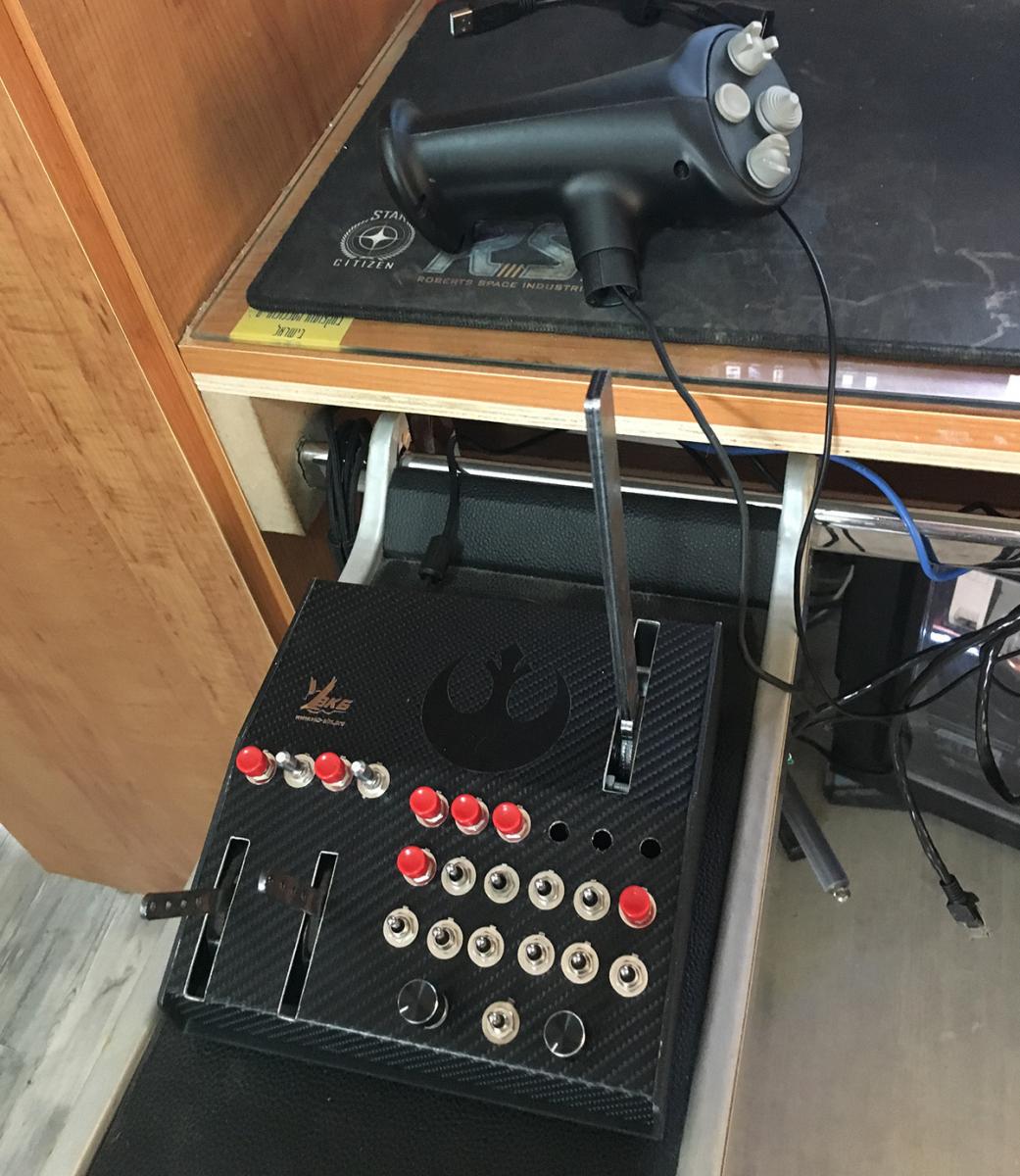

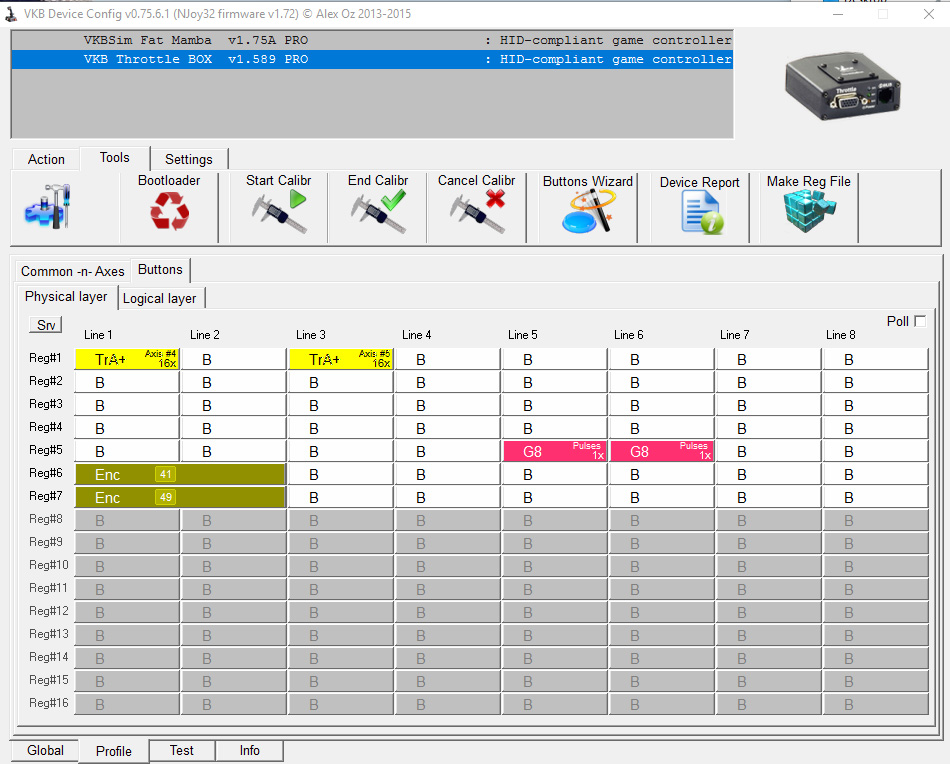

добавляю картинку моих кнопок

у меня установлены 3 платы расширения :

  • 7 - Push Buttons
  • 12 - SPDT Toggles
  • 1 - SPDT Toggle ( Momentary)
  • 2 энкодера
  • 3 Axes
  • T-Rudder

Как минимум хотелось бы понять почему не получать настроить тумблеры как на Вашей картинке, ну и в будушем более грамотно сделать мепинг

PS: Инструкцию читал: Конфигуратор контроллераNJoy32 (Версия 2.5 от 23.12.2016)






Опубликовано:

Есть предложение для начала перейти на 1.82 - там и будем посмотреть. А так решать проблемы 2014 года  - нет смысла :)

Опубликовано:

Есть предложение для начала перейти на 1.82 - там и будем посмотреть. А так решать проблемы 2014 года  - нет смысла :)

Если даёте добро на новою версию тогда буду пробывать спасибо. :0)

Опубликовано:

Настоятельно рекомендую и, более того, требую :)

  • Поддерживаю! 2
Опубликовано: (изменено)

А тумблера с возвратом?

Один с возвратом: он у меня на Генератор установлен : два по G8

Пс: я ещё не нашёл configurator, весь вечер летаем.

Изменено пользователем Zorik79
Опубликовано: (изменено)

И прошивка и конфигуратор. Пакет брать отсюда, второй пост. В пакете прошивки для различных устройств.

Изменено пользователем -DED-Ron
  • Поддерживаю! 3
Опубликовано:

И прошивка и конфигуратор. Пакет брать отсюда, второй пост. В пакете прошивки для различных устройств.

крайний конфигуратор VKBDevCfg-C_v0_79_1_0.zip

вижу BlackBox_v1_82_0.zip , но у меня throttle box

я запутался

Опубликовано: (изменено)

Сейчас распутаем :biggrin: . Ещё чуть ниже прошивки BB, в том же посте.

Не пропускаем написанное для Njoy32 при переходе на 1.8х, снимет некоторые вопросы.

Изменено пользователем -DED-Ron
  • Поддерживаю! 3
Опубликовано:

Сейчас распутаем :biggrin: . Ещё чуть ниже прошивки BB, в том же посте.

Не пропускаем написанное для Njoy32 при переходе на 1.8х, снимет некоторые вопросы.

OK

Device Config 0.75.6.1 + Trottle Box v1.820 PRO = Error Read CPUID

что то пошло не так (

Опубликовано: (изменено)

скачал  079.04  ошибка исчезла. но теперь така чтука

Tab: Settings > Test > Axes



Кнопки норамално работают, а вот оси с ума сходят

Access violation of address 009ceb4e in module vkbdevcfg-c.exe....




Изменено пользователем Zorik79
Опубликовано: (изменено)

Сделал версию с принудительным дефолтом  _ThrottleBox_v1_82_1

(Вход в режим загрузчика сейчас - через замыкание пинов boot.)

Изменено пользователем Alex_Oz
  • Поддерживаю! 1
Опубликовано: (изменено)

Уже испёк :wacko: . Оперативненько :) .

Изменено пользователем -DED-Ron
  • Поддерживаю! 1
Опубликовано: (изменено)

Сделал версию с принудительным дефолтом _ThrottleBox_v1_82_1

(Вход в режим загрузчика сейчас - через замыкание пинов boot.)

Если я Вас правильно понял. мне нужно замкнуть пины Boot, и через bootmanager прошить 1_82_1 , но у меня только 1_82_0 ... i have, ignore

:)кстати тумблер работает , Спасибо,

Есть вопрос о виртуальной кнопке (1-мастер, 2Слейв ...а 3? занимает место? кнопка которая на 3 вроде норнально работает, потом буду думать)

Изменено пользователем Zorik79
Опубликовано: (изменено)

Я думал что конфигуратор в принципе не может подключится. Если бут через конфигуратор стартует, то замыкать не надо.

Рекомендую сделать дефолт, а конфиг перенабрать ручками. Со старыми конфигами всякие фокусы возможны.

Либо прошить 1_82_1 - само скинется.









Есть вопрос о витуальной кнопке (1-мастер, 2Слейв ...а 3? занимает место? кнопка которая на 3 вроде норнально работает, потом буду думать)



Здесь подробнее, не совсем понял вопрос.

Изменено пользователем Alex_Oz
  • Поддерживаю! 1
Опубликовано: (изменено)

Я думал что конфигуратор в принципе не может подключится. Если бут через конфигуратор стартует, то замыкать не надо.

Рекомендую сделать дефолт, а конфиг перенабрать ручками. Со старыми конфигами всякие фокусы возможны.

Либо прошить 1_82_1 - само скинется.

Здесь подробнее, не совсем понял вопрос.

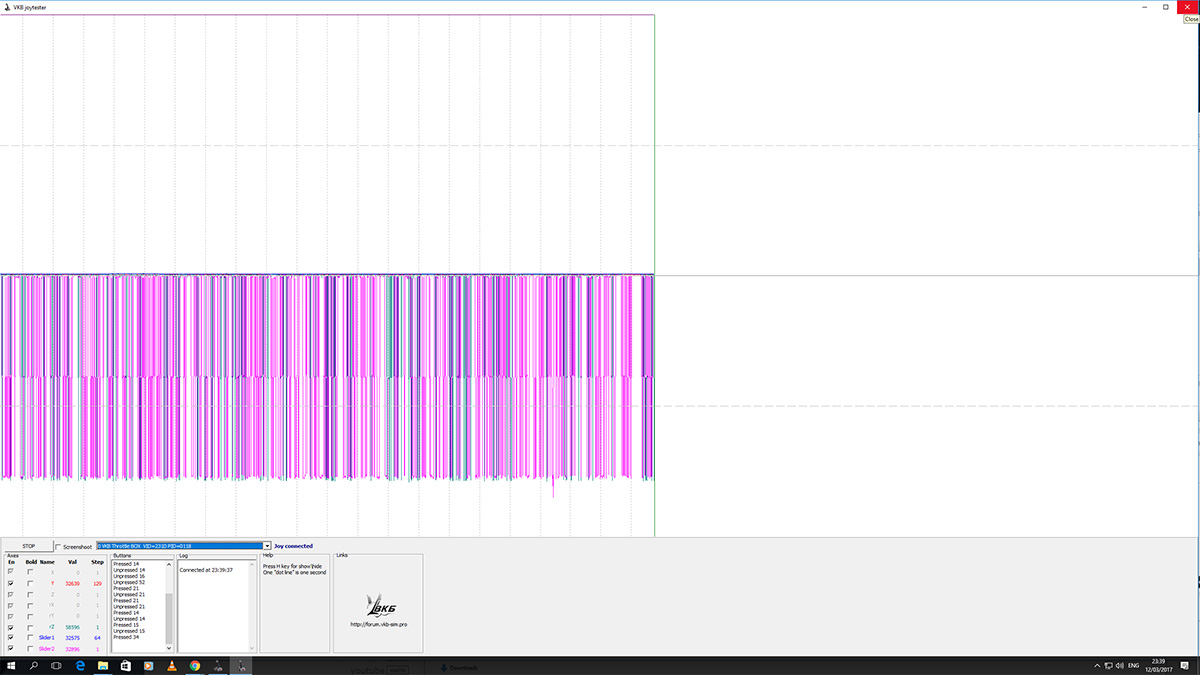

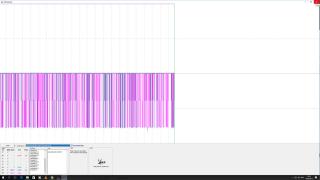

прошил ( boot не замыкал) ошибки нет, но оси "пляшут" как на рисунке (см выше). калибровка не помогает



Update1:..может мне теперь нужно прописать оси??? старый профайл не работает


Update2: хотя я смотрю : оси все таки остались прописанны после 1_821.
могу попорбывать заного через ThrottleBox_v1_51_3

Update# 3: регистры прописаны, но кнопки не реагируют
может обнулить все в default
Изменено пользователем Zorik79
Опубликовано: (изменено)

а что подключено? Педали?

Изменено пользователем Alex_Oz
  • Поддерживаю! 1
Опубликовано:

а что подключено? Педали?

да педали  и + 3 оси.сейчас кнопки не реагируют, я думаую может спустится на 1_51_3 и с 0 все поднять ?

Опубликовано: (изменено)

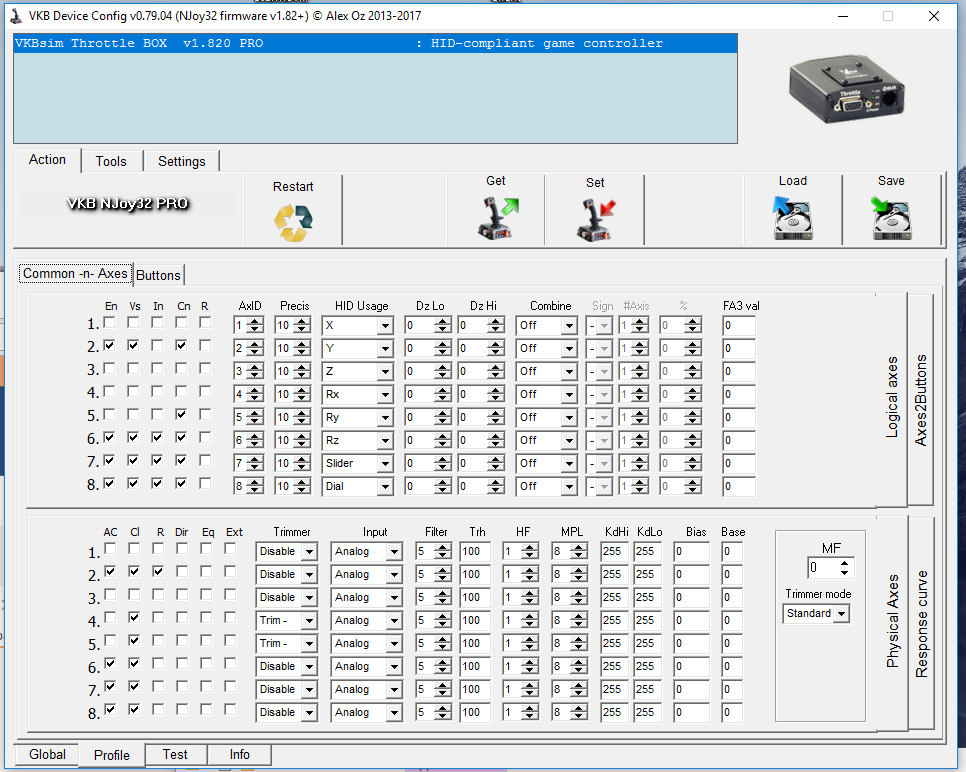

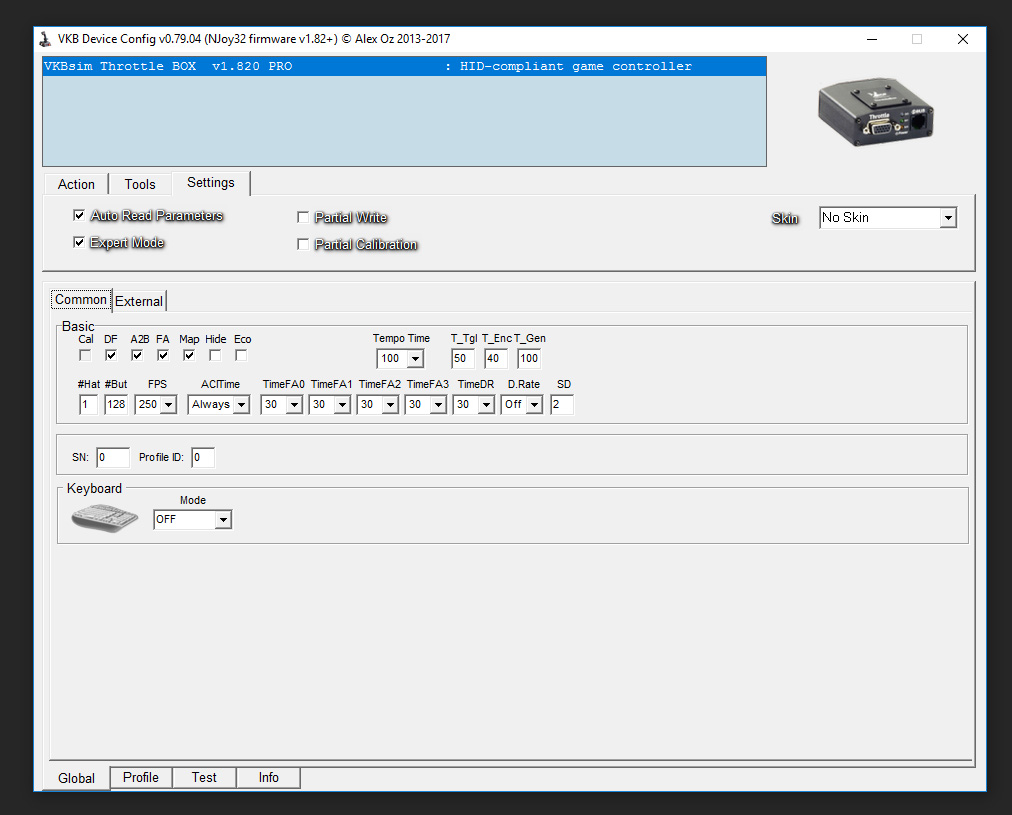

Так, а калибровки и не было, судя по скриншоту Global, галки Cal нет. Свежий скрин помог бы. Не стоит откатывать, все-равно сюда придешь. Инверсию в логике сними на 6,7,8 и Cn, если калибруешь оси Руд из 0. Может и MPL поднять нужно.

Изменено пользователем -DED-Ron
  • Поддерживаю! 1
Опубликовано: (изменено)

не, лучше сейчас с нуля настроить.

Педали - это значит прописать Д-марсы

Кнопки - прописать число регистров на порт SPI

Изменено пользователем Alex_Oz
  • Поддерживаю! 1
Опубликовано:

не, лучше сейчас с нуля настроить.

Педали - это значит прописать Д-марсы

Кнопки - прописать число регистров на порт SPI

ок, подымаю с 0

Опубликовано:

Лучше бы, конечно переехать на VKB форум, там всем будет наука. А здесь не найдешь потом. Я так думаю © :) .

  • Поддерживаю! 2
Опубликовано:
я напишу отчет завтра ( сегодня гыыыы)

Поднял через Bootmanager - ThrottleBox_v1_51_3

Прошил: _ThrottleBox_v1_82_1


Оси работают, кнопки тоже, более "тонкую настройку" оставляю на следуюший вечер.

БОЛьШОЕ СПАСИБО



PS: О Тумблере потом спрoшу, Вам удобнее на ВКБ форуме ?

Опубликовано:

Какая бурная жисть кипит весенними ночами))) Я после вывоза строительного мусора все проспал)))

  • Поддерживаю! 1
Опубликовано:

Какая бурная жисть кипит весенними ночами))) Я после вывоза строительного мусора все проспал)))

Ремонт, все когда-то с ним сталкивались. :)

Успешно пережить Вам это время.

Опубликовано:

Спасибо на добром слове! А я еще и добавил - колеса переобул)))

Опубликовано:
Приветсвую,

Вопрорс # 1

на новой прошивке никак не могу настроить 3 оси , педали настроил без проблем.

Тратл Бокс как буд-то не хочет их видеть



Вопрорс # 2 по тумблерам.

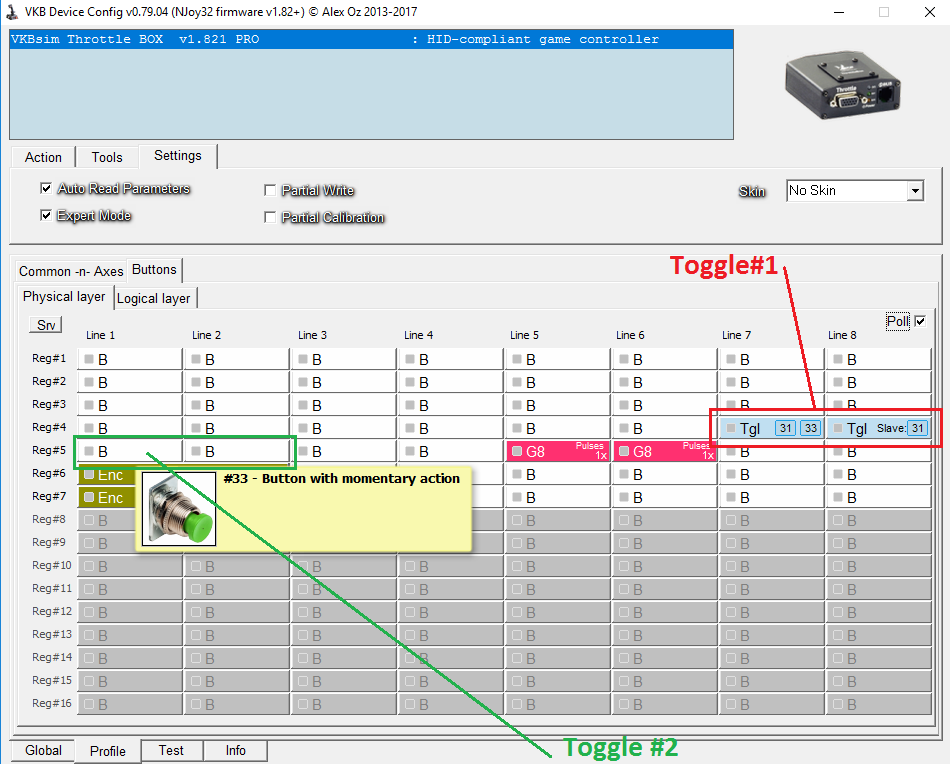

У меня на картинке видно как я настроил Тумблер #1

Toggle#1



переход в нижнее положение — линия 31,

переход в среднее положение из любого крайнего — 33,

переход в верхнее положение — линия 32.


Example:


Закрылки вниз -31

Закрылки вверх - 32

Закрылки не двигаются -33

На данный момент виртуальная линия 33 совподает с Тумблером2 ( кнопкой #33).

Если я правилно понимаю мне нужно виртуальную линию перебросить на свобоодную линию .

К примеру на 48




Опубликовано: (изменено)

Что стоит физически на последних 3-х осях? Резисторы, холлы, Марсы? Как подключен тумблер, сколько линий занято? Тумблер On-Off-On? Сделай скриншот с 3 положениями тумблера и активной галкой Poll. И в Zconfig добавь нужные строчки, а то, как-то несерьёзно. И settings 2 поставь.




Изменено пользователем -DED-Ron
Опубликовано: (изменено)

Теперь понятно.

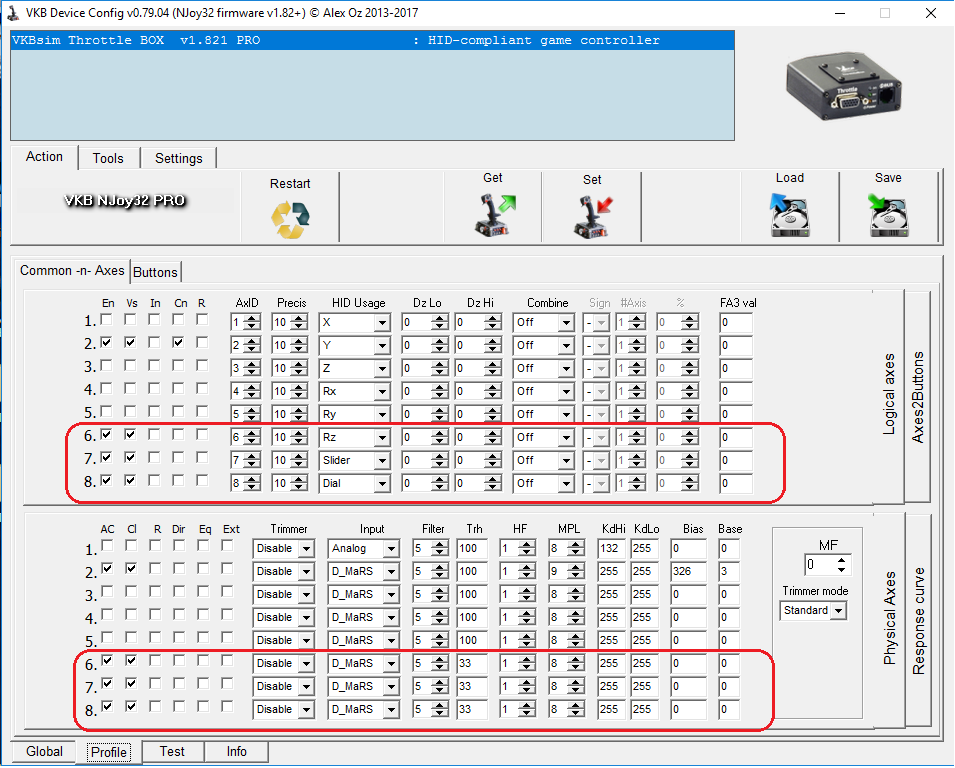

На тратлбоксе  оси ##1-3 назначены для подключения MaRS-ов по дефолту (там стоят резисторы подтяжки).

Соответственно для подключения MaRS-ов к осям 4-8 надо поставить эти пуллапы дополнительно. (номинал 5-12 кОм, между сигнальным и плюсовым питания датчика)

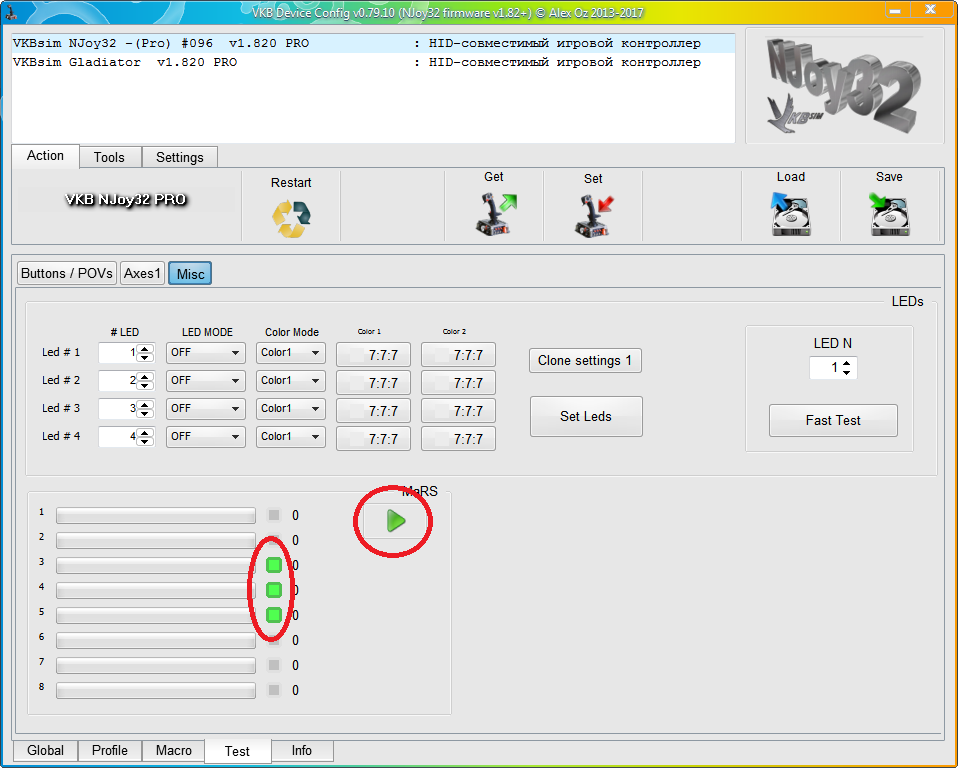

На данный момент по осям 5-8 марсы просто не работают, в чём можно убедиться в DiView - Raw значение на них будет -1.

Два из них проще перекинуть на каналы 1и 3. На четвертый уже повесить подтяжку.

И с неиспользуемых осей стоит убрать тип ввода D-Mars.





По тумблеру - все верно, виртуальную вторую линию надо вешать на свободную - обычно в серой зоне, там точно нет физических линий. По картинке это от 57-й и выше (свободные линии начинаются с 8-й)


Изменено пользователем Alex_Oz
Опубликовано: (изменено)

Алекс, у меня родные ВКБ платы, все работало вчера...

наних уже есть резисторы. может Вы упустили етот момент в прошивке ?
Может Что-то изменили на 1.82? ради интереса могу откатить назад на 1.59









[Common]

Expert Mode=1
Auto Read Parameters=1
Autoconnect=0
Reconnect=1
X_POS=249
Y_POS=248
F10_X_POS=25
F10_Y_POS=25
F13_X_POS=25
F13_Y_POS=25
Auto Read Macro=0
Test Button Color=0
Active Tab0=1
Active Tab1=0
Tab Global=0
Tab Profile=1
Tab Axes=0
Tab Axes Logical=0
Tab Buttons=0
Tab ExtDev=0
Tab External=0
Njoy32 preactivation=1
Njoy32 activation on demand=0
Splash Screen=1
Release_DI=1
DeviceListShort=1
[skins]
Active=0
Current Skin=DarkMetro (internal)
AllowAnimation=1
ExtendedBorders=0
[user]
PartialWrite=0
PartialCalibration=0
AutoRegFileMake=1


Изменено пользователем Zorik79
Опубликовано:

Правильно, потому что были встроенные пуллапы раньше. Но это не есть правильно. Они рассчитаны на очень короткие провода, что далеко не всегда выполняется. В результате нет универсальности, хотя в некоторых случаях это удобно. По каналам 1-3 они стоят там не для красоты.

Я конечно могу вернуть, но рекомендую все-таки поставить внешние.

  • Поддерживаю! 1
Опубликовано: (изменено)

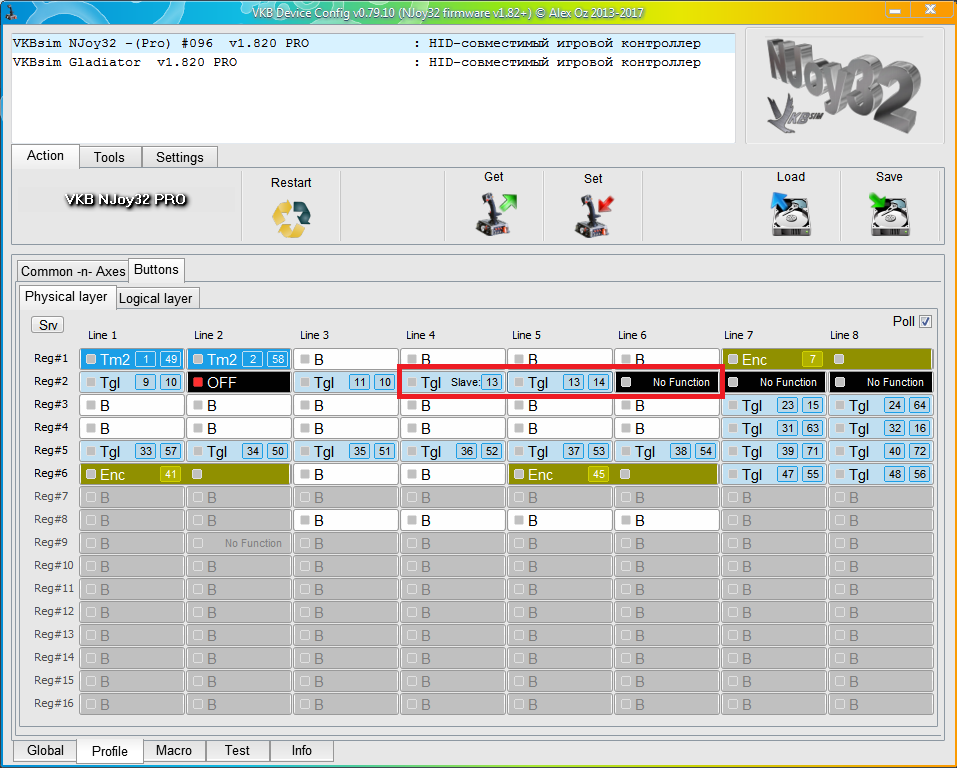

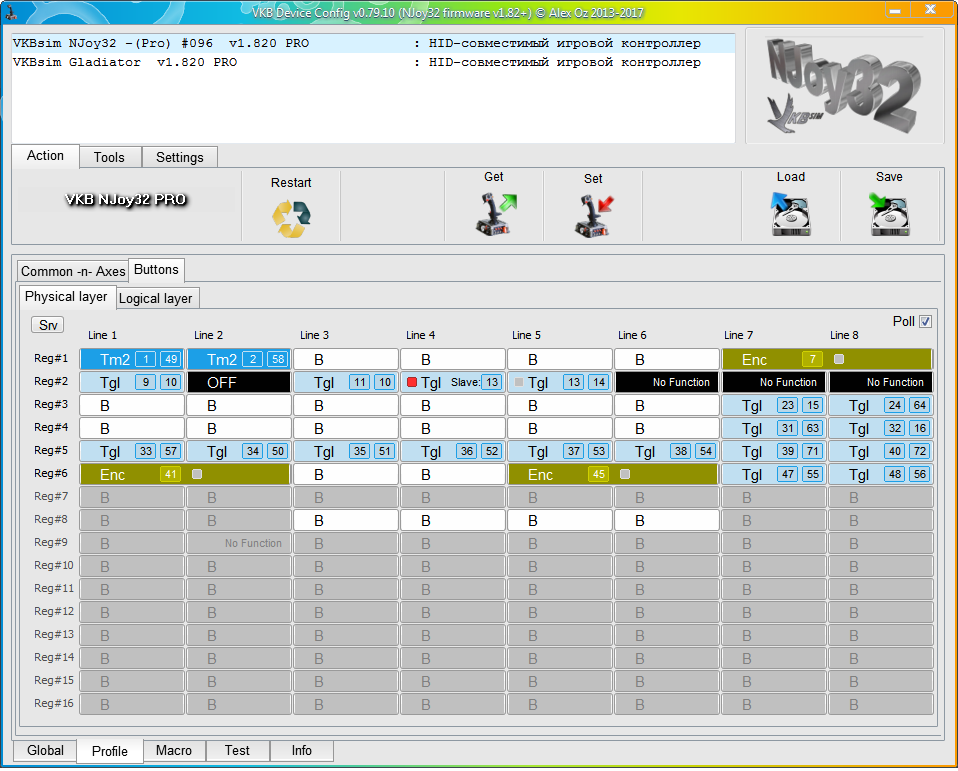

Такой тумблер был подключен на 12 but (вниз) и 13 but (вверх) точки. И вот как он настроен , что-бы срабатывали все 3 положения. Вниз (срабатывает 12 кн.) - среднее (14) - вверх (13).



post-12483-0-45769500-1489435222_thumb.pngpost-12483-0-19737100-1489435232_thumb.pngpost-12483-0-25789400-1489435248_thumb.png

Изменено пользователем -DED-Ron
  • Поддерживаю! 1
Опубликовано:

У меня такой тумблер подключен на 12 button (вниз) и 13(вверх) точки. И вот как он настроен , что-бы срабатывали все 3 положения вниз (срабатывает 12 кн.) - среднее (14) - вверх (13).

Речь о том, что в таком случае перекрывается 14-я физ линия, если она есть.

  • Поддерживаю! 1
Опубликовано: (изменено)

Правильно, потому что были встроенные пуллапы раньше. Но это не есть правильно. Они рассчитаны на очень короткие провода, что далеко не всегда выполняется. В результате нет универсальности, хотя в некоторых случаях это удобно. По каналам 1-3 они стоят там не для красоты.

Я конечно могу вернуть, но рекомендую все-таки поставить внешние.

ОК.

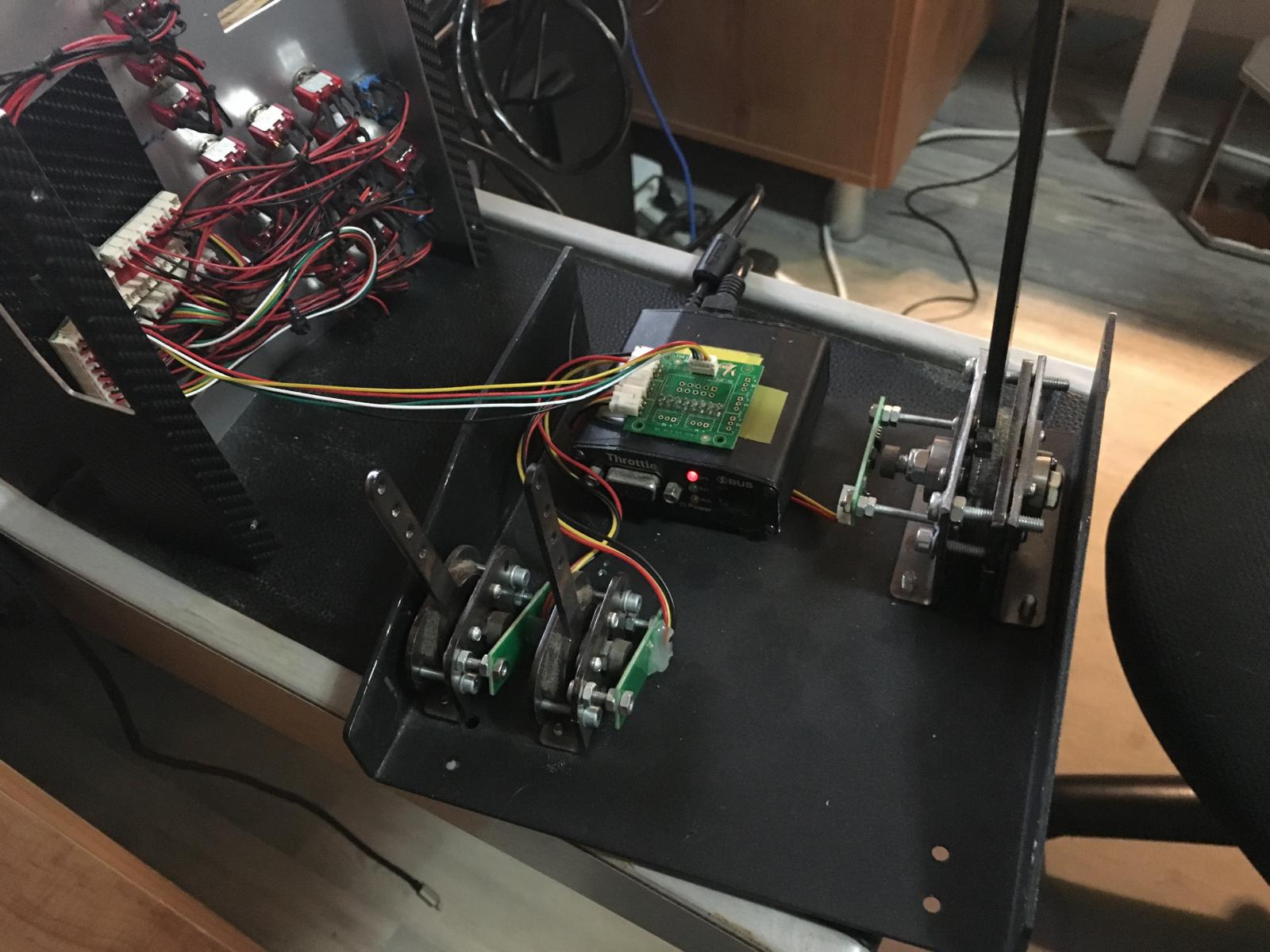

На выходе с плат у меня 3 провода: Красный, черный, желтый.

красный - питание?

желтый - сигнал?

Черный - 0/земля ?



Кстати, нужно Виктора попросить чтобы етот момент для прошивки 1.82 уточнил в руководсве или на форуме ( я наверное не пооследний с таким вопросом)


Изменено пользователем Zorik79
Опубликовано:

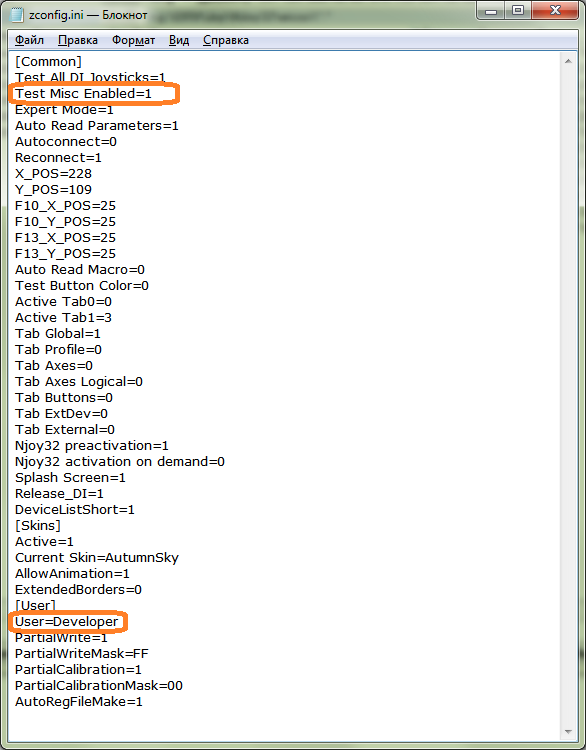

Советую все-таки прописать 3 строчки в Zconfig, тогда появится возможность проверить связь с Марсами, нажав зеленую стрелку.




  • Поддерживаю! 1
Опубликовано: (изменено)

По цветам не факт. К тому что видно по картинке, скорее наоборот - красный и черный.

Лучше по номерам пинов - 1й - это V+ (он на плате квадратный), 2-й - сигнал.

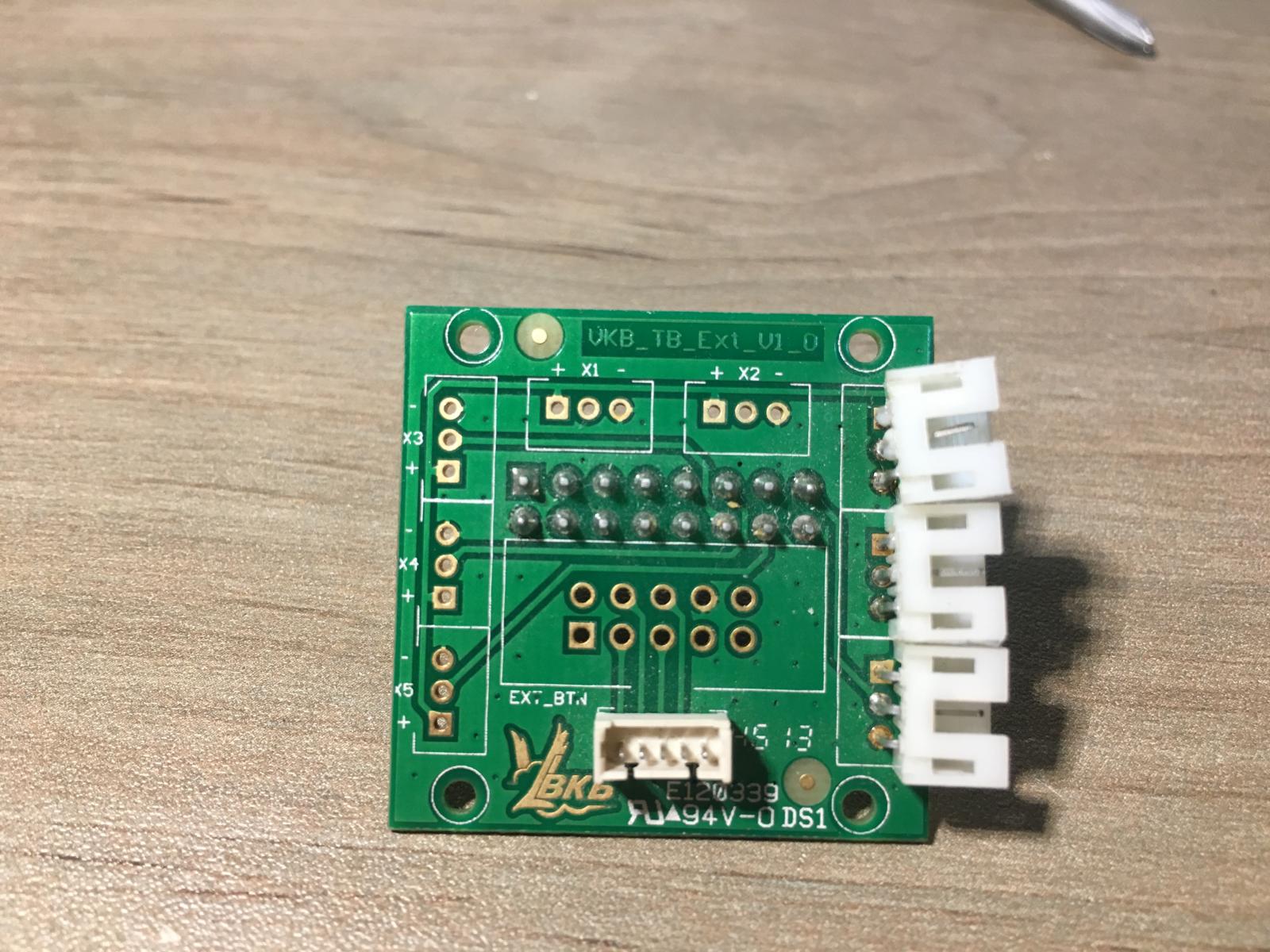

PS - вот, они на плате переходной подписаны

Изменено пользователем Alex_Oz
  • Поддерживаю! 1
Опубликовано: (изменено)

По цветам не факт. К тому что видно по картинке, скорее наоборот - красный и черный.

Лучше по номерам пинов - 1й - это V+ (он на плате квадратный), 2-й - сигнал.



PS - вот, они на плате переходной подписаны

Ron-Спасибо, все прописал,  сигнал красный.

Сеичас перепояю конектор на 1 и 3 ( 2-ой канал занят педалями на него нельзя конектор ставить)
на #8 завтра smd достану и припояю как Алекс сказал.
Изменено пользователем Zorik79
Опубликовано: (изменено)

У тебя все тумблера 3-х позиционные? Так что, связи нет с Марсами? Вчера всё было, а сегодня нет? Странно... :o:

Изменено пользователем -DED-Ron
