Программирование джойстиков от VKB

[La_GGaR]

В External devices ось, которую хочешь триммировать (я так понял первая) измени на virtual - будет триммироваться.



Тут два момента.

1) конечно менял, но при этом оси от удаленного устройства перестают видится на головном устройстве. Предполагаю что необходима калибровка. Может быть.

2) тут интересней. Если в текущем варианте установить фиксатор  в FA2, то доп оси прекрасно триммируются.

[night_fighter]

Насчет первого пункта, как-то странно, у меня когда оси не триммировались, менял на virtual - и все было как надо, калибровку вообще не делал в обоих случаях.

Второй пункт проверить не могу, девайсов под рукой сейчас нет.

[=S=NooBAsTiK]

Люди добрые, есть какой-то мануал по назначению и программированию кнопок, не тот что на сайте выложен. Понять не могу как работает эта вся конструкция

[Alex_Oz]

"не тот" - это который? на каком сайте выложен? Понять не могу о чём речь

Изменено 12 февраля 2017 пользователем Alex_Oz

[=S=NooBAsTiK]

На официальном сайте vkb выложены две инструкции, прочитав которые я не понял принцип работы настройки кнопок. С осями понятно, а вот с кнопками не очень.

[VictorUs]

https://yadi.sk/d/P8E6-oCT3Dx82U

[Alex_Oz]

так принцип простой - на физическом уровне кнопок в к конфигураторе устанавливаем Poll - после этого нажимаем нужную кнопку на джое. Видим которая моргает - кликаем по ней. дальше назначаем функцию.

[=S=NooBAsTiK]

да это всё я понял, вот дальше непонятно. Физическую кнопку вообще надо менять или только в логических (тумблер, хатка и пр.).

[Alex_Oz]

Тогда надо идти от задачи.

некоторые функции достаточно на логическом, некоторые - на физическом.

Ту же хатку можно и там и там, но на физическом - только одну хатку можно привязать, но  если перенести на логический - то уже хатку с шифтами можно ( либо три хатки, ли варианты с кнопками)

Тумблер - только на физическом.



Можно пойти от простого. Есть такое-то устройство, надо поменять то-то на другое.

Изменено 12 февраля 2017 пользователем Alex_Oz

[=S=NooBAsTiK]

Не запить бы

[Alex_Oz]

Одно другому не помеха )

[=S=NooBAsTiK]

Я правильно понял что заполненные ячейки это есть физические кнопки, подключенные к своим контроллерам, а то что черное и серное это не нужно?

[Zorik79]

Я правильно понял что заполненные ячейки это есть физические кнопки, подключенные к своим контроллерам, а то что черное и серное это не нужно?


Что вы хотите сделать ? Что у Вас имеется ? У Вас тратл бокс с платами расширения или просто Мамба и Вы хотите переназначить кнопки ? Мне не ясна Ваша задача.

Вы должны подружиться с инструкцией. Поверьте мне , я через это уже проходил.

Изменено 12 февраля 2017 пользователем Zorik79

[Alex_Oz]

Черные - не назначенные, они в основном привязаны к физическому опросу - то есть их попросту нет в той матрице.

То есть контроллер бы мог их понять, но  с скорее всего физически нет такой возможности ( например Reg#1 #2).Это связано с физической реализацией.

Серые - отсутствуют как физические в принципе. То есть на них нет ни регистров, которые их могли бы обслужить, ни внешних/виртуальных устройств. То есть контроллер их не поймет - откуда брать.

[=S=NooBAsTiK]

У меня gladiator, на скриншоте видно. Хочу настроить кнопки объединить некоторые на одну, объединить оси и пр. Пока не совсем понятен принцип работы. Столбцы и строки во кладке логические.... Как я понял кнопка физическая может занимать любую ячейку логическую (которая свободная) или несколько этих ячеек.

Черные - не назначенные, они в основном привязаны к физическому опросу - то есть их попросту нет в той матрице.

То есть контроллер бы мог их понять, но  с скорее всего физически нет такой возможности ( например Reg#1 #2).Это связано с физической реализацией.

Серые - отсутствуют как физические в принципе. То есть на них нет ни регистров, которые их могли бы обслужить, ни внешних/виртуальных устройств. То есть контроллер их не поймет - откуда брать.

Т.е. черные если бы я физически еще что то подключил к джойстику (панельку и пр.)?

[Alex_Oz]

В случае с Гладиатором регистры 3-5 - это база, #6 - это ручка

[Alex_Oz]

В случае с Гладиатором регистры 3-5 - это база, #6 - это ручка



У меня gladiator, на скриншоте видно. Хочу настроить кнопки объединить некоторые на одну, объединить оси и пр. Пока не совсем понятен принцип работы. Столбцы и строки во кладке логические.... Как я понял кнопка физическая может занимать любую ячейку логическую (которая свободная) или несколько этих ячеек.

Т.е. черные если бы я физически еще что то подключил к джойстику (панельку и пр.)?



Какие - куда?

Панельку, - да, к разъему Stick. Но там надо перенаправить ручку тогда, это возможно.

Ручка имеет свою раскладку после физических регистров. И она описана на вкладке Глобальные -Периферия - ...

В дефолте она назначена на 6-й регистр. Но можно добавить физических регистров, и тогда ручку перенести на после крайнего.

[=S=NooBAsTiK]

Ссылки на документацию на яндекс диске у всех не работают? http://forum.vkb-sim.pro/viewtopic.php?f=15&t=2112

[VictorUs]

У всех. Поправлю. Злобный вирь зашифровал документы(

Ссылка на крайний документ, которую я предоставил, должна работать.

PS

Проверил, работает. Там все просто))

Изменено 14 февраля 2017 пользователем VictorUs

[=S=NooBAsTiK]

У всех. Поправлю. Злобный вирь зашифровал документы(

Ссылка на крайний документ, которую я предоставил, должна работать.

Понял

[=S=NooBAsTiK]

А Trimmer +/- на одну ось сразу можно повесить? Или ось триммируеться только в одну сторону?

[Alex_Oz]

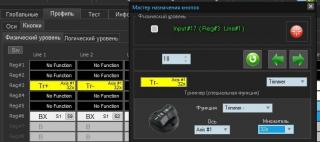

Можно. Вариант на разные кнопки +/- , привязка к одной оси (#1)

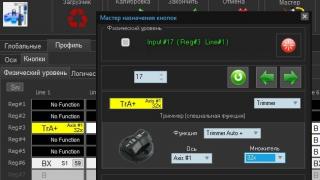

Вариант на одну кнопку:

Пока жмем - триммер увеличивается, отпустили - сбрасывается. Такой вариант для тормоза используется.

Изменено 18 февраля 2017 пользователем Alex_Oz

[=S=NooBAsTiK]

Можно. Вариант на разные кнопки +/- , привязка к одной оси (#1)




Вариант на одну кнопку:


Пока жмем - триммер увеличивается, отпустили - сбрасывается. Такой вариант для тормоза используется.

Так тогда не понятен параметр Trimmer в настройках физической оси, который ставится или + или -.

[Alex_Oz]

А он нужен чтобы согласовать с направлением сенсора. Потому как сенсор может быть  инверсно установлен.

Изменено 18 февраля 2017 пользователем Alex_Oz

[=S=NooBAsTiK]

А это типа реверс тримирования?

[Alex_Oz]

Ага. Типа того. Чтобы не трогать нормальные направления в настройках функций.

[=S=NooBAsTiK]

Пытался сдлелать комбинированную виртуальною ось и почему то не работет реверс её. Файл с настройками

Пробовал и включать реверс и указывать sign -/+ и bias поставил такой же как и у основной оси. Всё равно кнопки работают только когда ручку берешь на себя. В чем может быть причина? Думал в прошивке дело, стояла бета 1.82, прошил обратно в 1.817 всё равно такой же эффект.



[night_fighter]

Поле Bias как раз таки трогать не надо было, оно отвечает за центр оси. И раз речь и про кнопки, то тогда скриншоты вкладок Buttons.

И с вариантом комбинирования уверены? Если делать по типу виртуальных тормозов, то там тип BrakeV.

[=S=NooBAsTiK]

Да Bias хоть трогай хоть не трогай всё равно только когда ручку на себя даешь только работает.

[night_fighter]

Тогда главный вопрос: что нужно сделать, и как оно должно работать?

[=S=NooBAsTiK]

Нужно что бы срабатывали триммера (игровые) при нажатии кнопки шифт и дачи ручки + или -



Я хотел сделать 2 виртуальные оси + и -, которые были бы как кнопки и скомбинировать их с реальной осью джойстика



Как бы я не менял знак у виртуальной оси она всегда работает только ручку на себя

Изменено 19 февраля 2017 пользователем =S=NooBAsTiK

[night_fighter]

Я так понимаю, виртуальная ось всегда только возрастает - будем думать.

[=S=NooBAsTiK]

получатся две виртуальны оси

1. Реагирует на возрастание основной оси

2. Реагирует на понижение основной оси



На одной как я понял +/- сделать нельзя

[Alex_Oz]

Сложно как-то всё. Что понял - нужна функция A2B, но по условию (управляемая). так?

[=S=NooBAsTiK]

ну да ,я её сделал, но работает она только в одном направлении независимо + стоит или -



Т.е. я сделал виртуальную ось включил ей А2В, но работает она только когда ручку на себя тянешь, когда от себя то не работает. МЕнял + на -, включал реверс но всё равно в одно направление.

Изменено 19 февраля 2017 пользователем =S=NooBAsTiK

[=S=NooBAsTiK]

Не знаю как, вообщем получилось

[Alex_Oz]

Не знаю как, вообщем получилось



[Zorik79]

Я вспомнил !!!! Илья говорил назначить спареные тумблеры как обычные кнопки: переназначил в Конфигураторе - работает хорошо.

Шас ишу инфу по енкодерам

[night_fighter]

Первая линия с энкодера должна быть нечетной, а вторая четной. Если энкодер с нажатием - нажатие вешаем на линию 3 - тогда следующий энкодер так: 4 линия кнопка, а 5 и 6 сигналы энкодера и т.д.

[Zorik79]

Первая линия с энкодера должна быть нечетной, а вторая четной. Если энкодер с нажатием - нажатие вешаем на линию 3 - тогда следующий энкодер так: 4 линия кнопка, а 5 и 6 сигналы энкодера и т.д.

Спасибо, все работает
