Программирование джойстиков от VKB

[-DED-Ron]

2 часа назад, aero4000 сказал:

 проще уговорить ED прикрутить наконец ось тормоза к Су-25. Но всё же.

а вот это попробуйте

1 час назад, dinosmike сказал:

Да как заставить кнопку выполнять скроллинг мышью?

А мышь-то включена??

[dinosmike]

15.03.2024 в 15:42, -DED-Ron сказал:

А мышь-то включена??

Ну конечно включена. Это баг какой-то.

[-DED-Ron]

Профиль в студию. У меня работает.

Изменено 16 марта 2024 пользователем -DED-Ron

[dinosmike]

3 минуты назад, -DED-Ron сказал:

Профиль в студию. У меня работает.

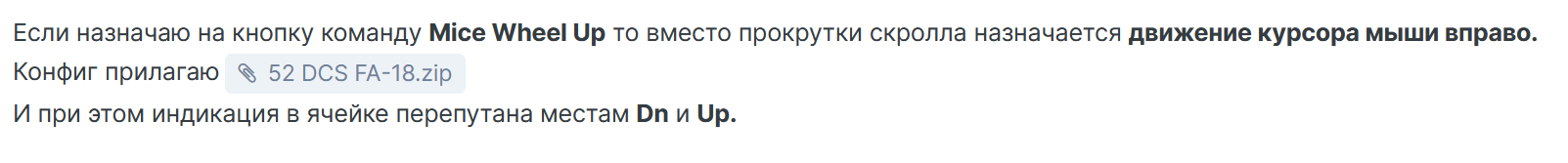

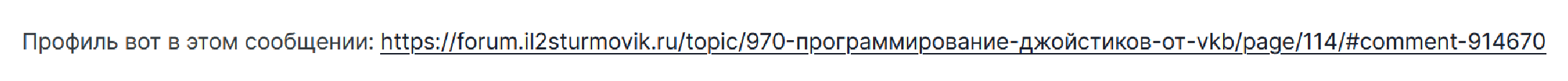

Профиль вот в этом сообщении: https://forum.il2sturmovik.ru/topic/970-программирование-джойстиков-от-vkb/page/114/#comment-914670



Изменено 16 марта 2024 пользователем dinosmike

[-DED-Ron]

Вы предлагаете разбираться в вашем профиле под версию NG, в котором вы сами не можете разобраться, чтоб пересобрать на XT? Сильно сомневаюсь, что кто-либо ещё использует уже неподдерживаемую NG.

[dinosmike]

7 минут назад, -DED-Ron сказал:

Вы предлагаете разбираться в вашем профиле под версию NG, в котором вы сами не можете разобраться, чтоб пересобрать на XT? Сильно сомневаюсь, что кто-либо ещё использует уже неподдерживаемую NG.

Ничего я вам не предлагаю, мое сообщение было адресовано конкретно Алексу, там явный баг. Я подожду его ответа.

[Alex_Oz]

Работы по версии NG прекращены 3,5 года назад.

Так что работает оно как и  должно было на тот момент, или там есть  баг - разницы нет. Проект закрыт.

Правки могут быть только для текущей XT2.

14.03.2024 в 22:40, aero4000 сказал:

У всех генераторов пауза между импульсами (если их больше одного) равна продолжительности импульса, как у энкодеров?

Как минимум для G1/G8 так.

Изменено 16 марта 2024 пользователем Alex_Oz

[dinosmike]

6 часов назад, Alex_Oz сказал:

Работы по версии NG прекращены 3,5 года назад.

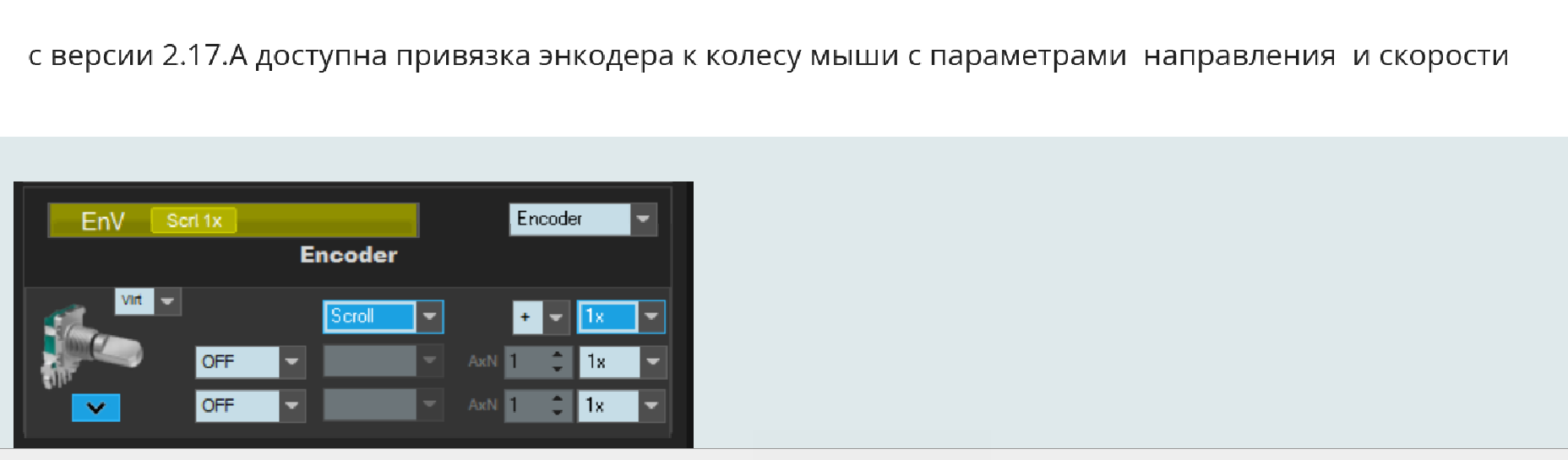

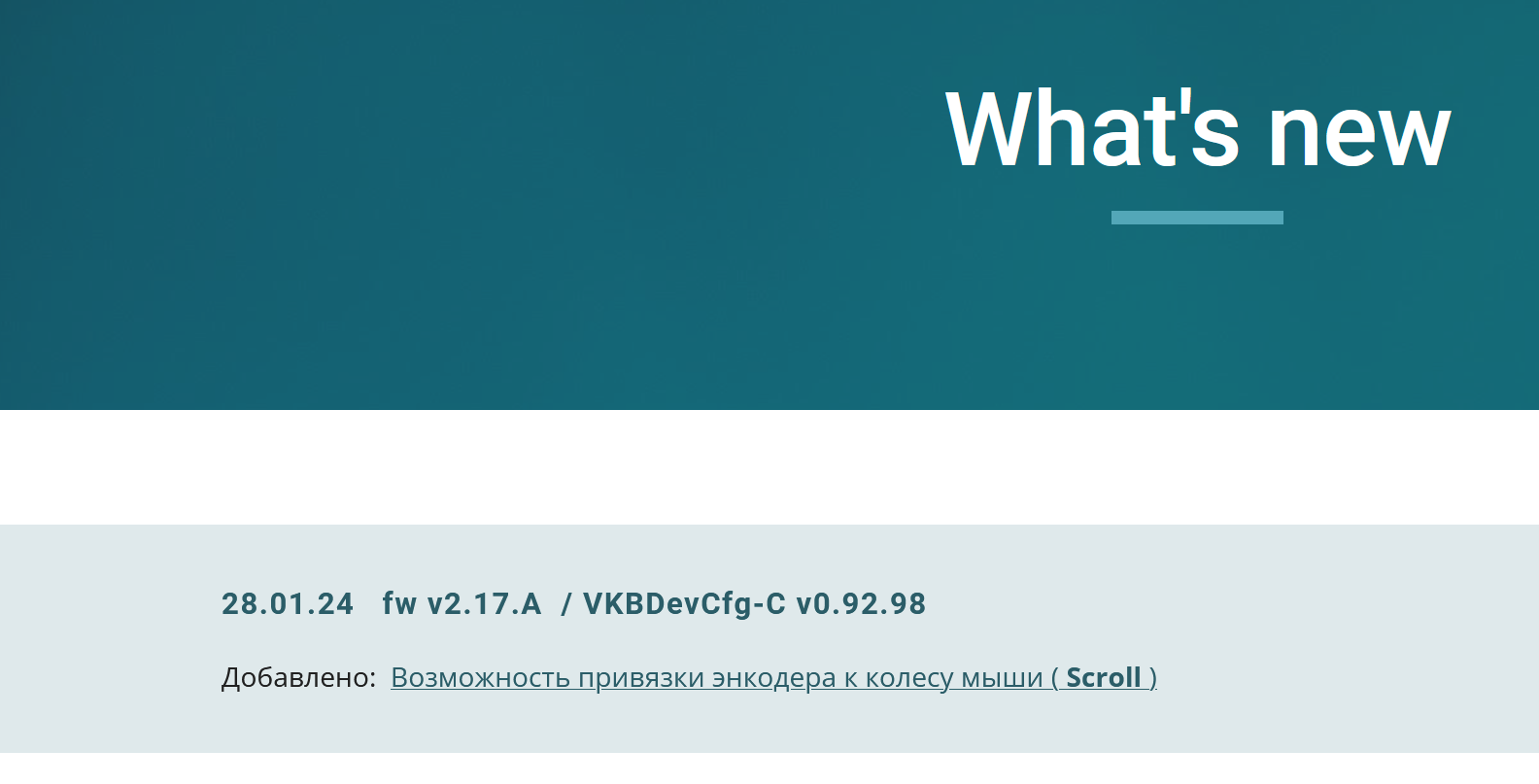

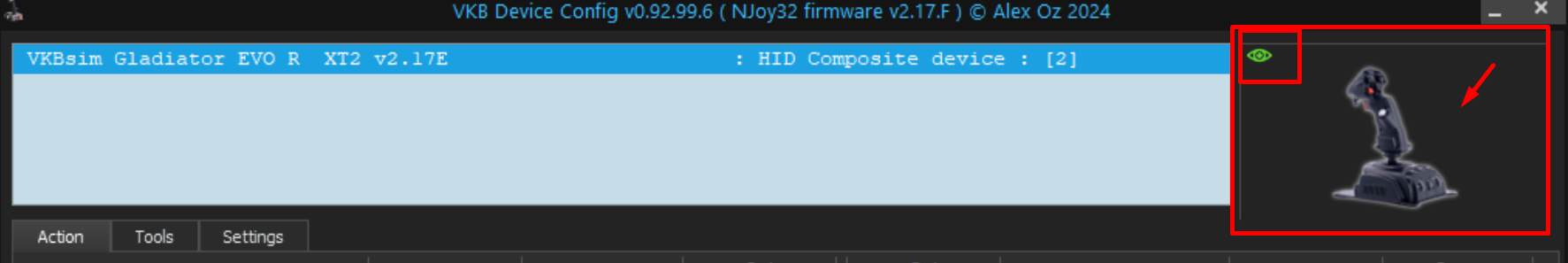

Так у меня эта проблема на самой свежей пошивке 2.17 и конфигураторе новейшей версии. Наверное я запишу видео сегодня, покажу что происходит.

[Alex_Oz]

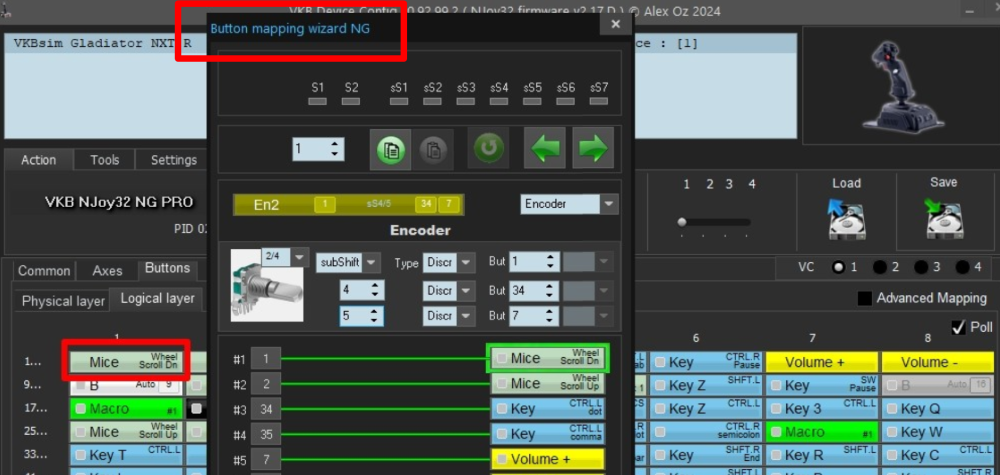

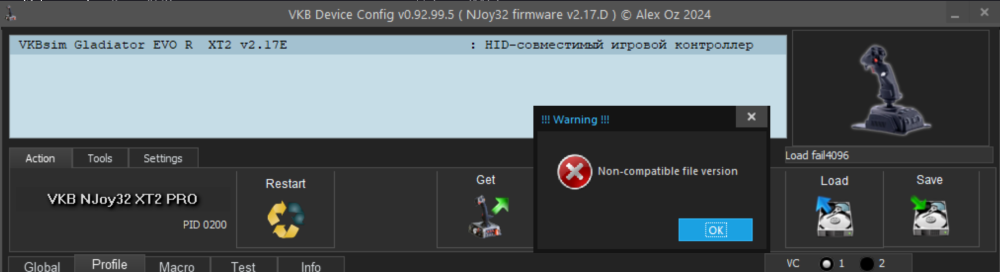

Это файл конфигурации NG:

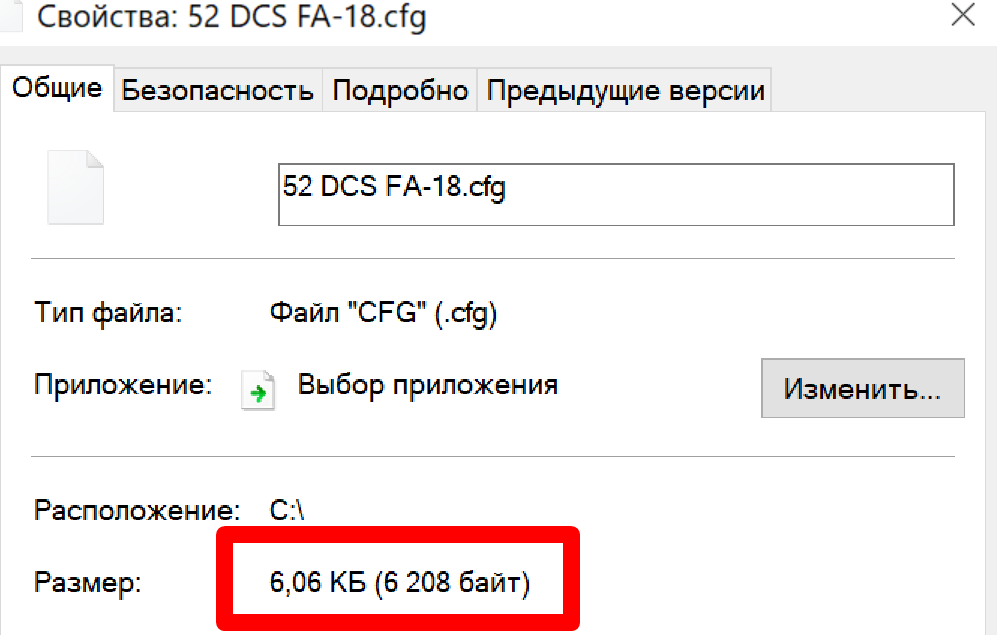

файлы XT2 имеют размер 4 кб



upd





------------

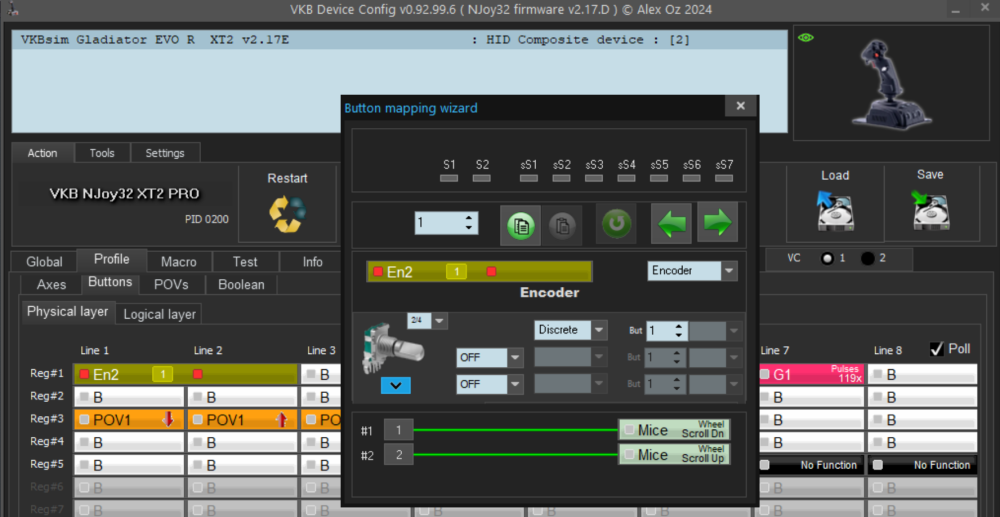

В XT2 работает



Кроме того :



Изменено 17 марта 2024 пользователем Alex_Oz

[aero4000]

03.03.2024 в 18:40, aero4000 сказал:

Да. Ощущения не были обманчивыми. Результаты замеров предлагаю вашему вниманию с построением реальной дефолтной кривой отклика си Y. Я всегда чувствовал это чертов горбик, который при инструментальном замере показал до 20% отклонения от нормы. Причем "от себя" поведение немного лучше, но это означает лишь, что с помощью софта я не смогу до конца выпрямить ось, так как кривые там симметрично работают от нейтрали (S-образно). Другие оси не вызывают вопросов. И контрольные замеры на половине ходов показали идеальное совпадение.

Прошу откликнуться разработчикам. Это неисправность датчика оси или вариант допустимого отклонения и мне так "повезло"? Есть ли варианты устранения кривости оси чуть дешевле, чем покупка новой базы?

Решено. Поворот магнита помог распрямить отклик.

[dinosmike]

4 часа назад, Alex_Oz сказал:

В XT2 работает



Сегодня с утра я сижу и пытаюсь пересобрать профиль с нуля. Но это можно сделать только с глубочайшим пониманием конфигуратора, принцип работы суб-шифтов и булеанов для меня вообще как какая-то магия. Я потрачу несколько дней, перепрошивая ждойстик то в прошлое то в будущее, подсмаривая содержания ячеек конфигурации и возвращаясь в будущее вбивая все это поштучно. Я все равно сделаю. Только вот я надеюсь что в итоге оно все заработает. Это кошмар какой-то, взять и отмести вот так старую версию, даже без возможноти экспортировать чисто маппинг кнопок.

[Alex_Oz]

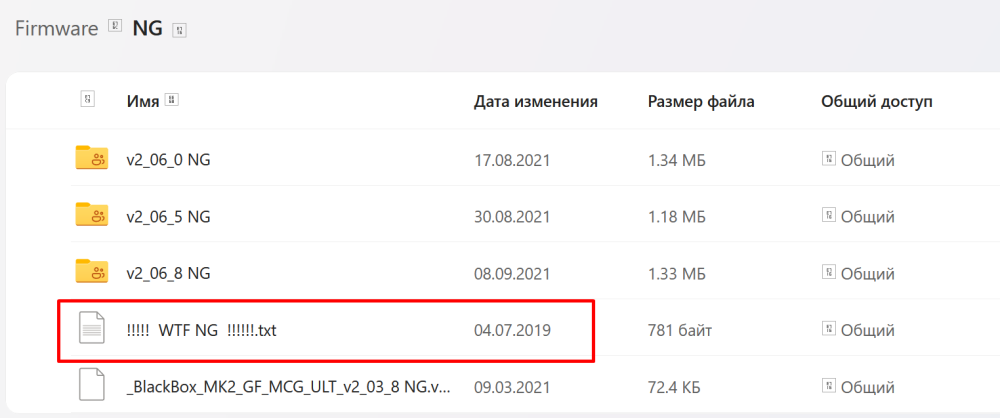

И русским, и английским по белому:

NG (Next Generation) version is transition  to NJoy32 V2.0 - only for testing purposes!!!

NG has not compatible parameters with ordinary version, but  you can load it to NG.
Following NG versions will also be incompatible between the options.
You can save parameters only for current NG version.

=========================================================================

Версия NG - переходная к V2.0. Предназначена только для тестирования.

Имеет структуру параметров, несоместимую с обычной версией, а также все последущие NG
будут несовместимы между собой. Однако можно загрузить параметры из обычной версии.
Поэтому сохранять конфигурации особого смысла нет, только для проверки сего действа.

Чейнджлог по версии NG - http://alex-oz.strana.de/vers_NG_ru.htm



Переписать конфиг под XT - таки это в десятки (если не сотни) раз быстрее, чем писать экспорт.



[VictorUs]

Подтверждаю, занимался)

[=KAG=Bacha]

Доброго времени суток господа! Давно не был. Решил немного возобновить полеты и даже прикупил девайс себе долгожданный STECS(его бы лет 15 назад - счастья было бы полные штаны). Но не суть. Пытаюсь разобраться разобраться с ПО и тихо прощаюсь с разумом. И это не смотря на то, что уже лет 13-14 назад приобрел себе Кобру от ВКБ. А потом и GameTrix и педальки. И как то все это соединил и настроил. Нонче же пытаюсь понять как достичь чего хочу, а хочу я, что та прЫнцесса. В общем кто сможет помогите советом. Начну с простого. Имеется на РУДе 5-позиционный переключатель. Хотелось бы, дабы сие устройство действовало в роли шифта во всех пяти позициях. Понятно что весь процесс никто описывать не будет, но хоть в общих чертах. Ибо ВКБ делают очень классные и долговечные девайсы, но с мануалами у них прям беда.

[Alex_Oz]

Здравствуйте.

Вам сюда



[=KAG=Bacha]

По картинкам конечно совсем не понятно, пошел грызть мануал.

[Alex_Oz]

там на сайте есть ссылки на нужные описания новых функций. Проверьте версии .





------------

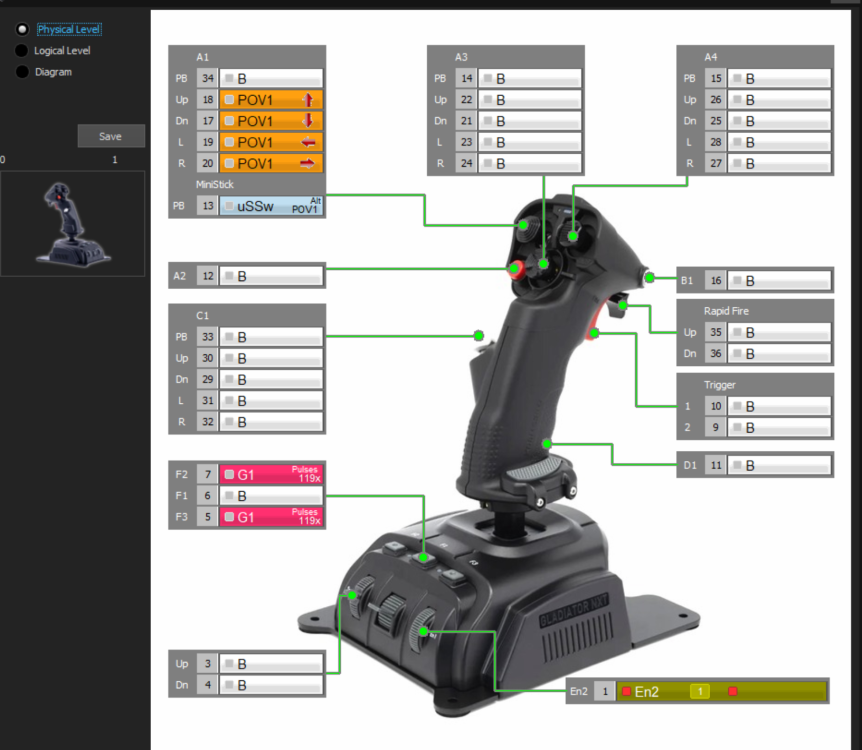

уже можно щупать ( для NXT / STECS)







Изменено 18 марта 2024 пользователем Alex_Oz

[aero4000]

11 часов назад, Alex_Oz сказал:

уже можно щупать ( для NXT / STECS)

Очень полезная фича, особенно физический слой!

Diagram, я так понимаю, позволяет пользователю самому заполнить назначенное управление на свои конкретный ЛА.

Исходник в чем рисовался? В Power Point? Понятно, что невозможно предусмотреть, каких функций пользователь понавешает на переключатели, длинные нажатия и т.п., а красиво записать вторичные назначения хочется. Можете выдать исходник Diagram, для самостоятельного редактирования?

Как раз вечером сидел рисовал свои раскладки, но если уже дизайн единый придуман, то чего я изобретаю велосипед??

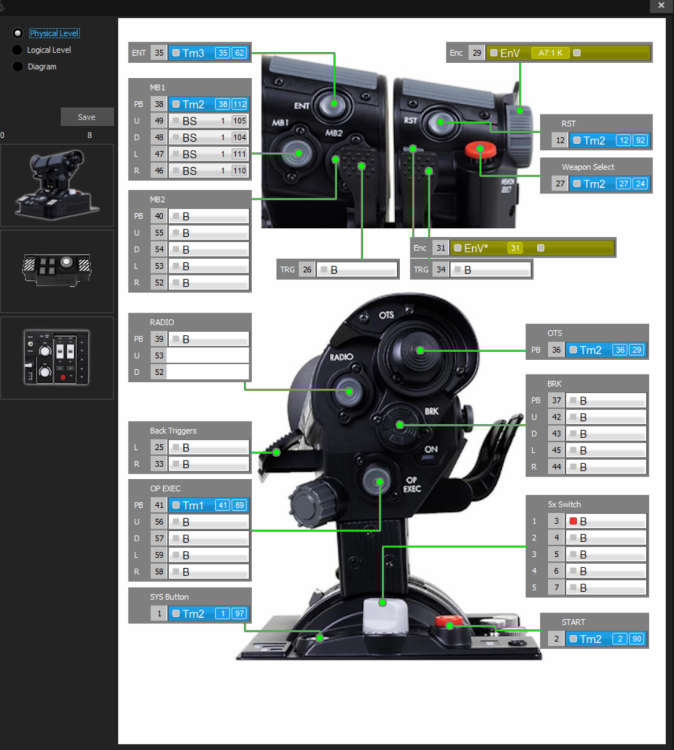

Вот так получалось:



И у меня в одном месте (RADIO) не пробросились кнопки вверх и вниз трехпозиционника, который там установлен. Только нажатие. Может я какие-то условия не выполнил, но так-то в таблицах все работает.



[Alex_Oz]

1 час назад, aero4000 сказал:

Diagram, я так понимаю, позволяет пользователю самому заполнить назначенное управление на свои конкретный ЛА.

Исходник в чем рисовался? В Power Point? Понятно, что невозможно предусмотреть, каких функций пользователь понавешает на переключатели, длинные нажатия и т.п., а красиво записать вторичные назначения хочется. Можете выдать исходник Diagram, для самостоятельного редактирования?



В теории в Diagram можно прикрутить какой-то импорт.



"Рисовалка" самописанная, встроенная в конфигуратор.

Берется чистая картинка девайса, все остальное параметрируется и рисуется поверху.

Поэтому размер блоков привязан к размерам "кнопок" физ/лог уровней конфигуратора.

Автомат проводит связи по заданным правилам, на 90% справляется неплохо.

Блоки, где автомат отрабатывает "не очень" - корректируются в блоках дополнительными указателями.


Скрытый текст

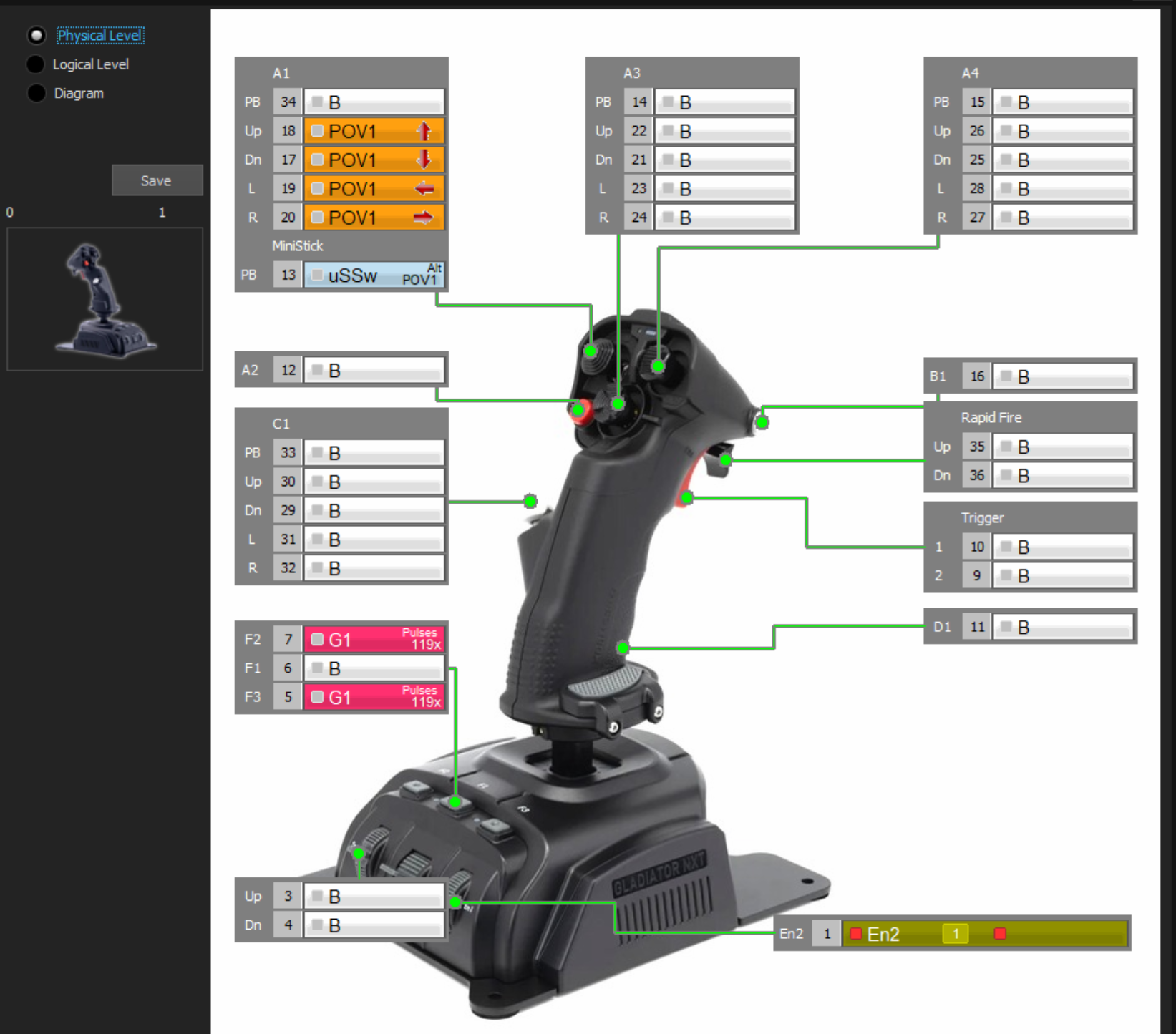

Для примера поменял координаты исходной картинки девайса:



видно что блоки A2 и B1 желательно поправить:





ну и т.д.

Машина неидеальноая, но ездит.





Для STECS - где сменные модули - блоки изменяют формат под текущий конфиг, поэтому связи могут рисоваться не самым идеальным образом.



1 час назад, aero4000 сказал:

И у меня в одном месте (RADIO) не пробросились кнопки вверх и вниз трехпозиционника, который там установлен. Только нажатие. Может я какие-то условия не выполнил, но так-то в таблицах все работает.





Пока похоже, что линии 53-52 уже заняты в конфиге - надо видеть всю конфигурацию.

То что там именно три кнопки - диаграмма увидела.



Изменено 19 марта 2024 пользователем Alex_Oz

[aero4000]

29 минут назад, Alex_Oz сказал:

То что там именно три кнопки - диаграмма увидела.

Да, это я заметил и это круто. Просто, допустим, функция Tempo3 может в этом месте выжать из трехпозиционника до 12 различных команд, выдаваемых в симулятор, а места в диаграмме записать их все - нет. Или вы собираетесь и такую чумачечюю Кастомизацию заставить работать, автоматически расширять блоки в разы?

По поводу линий гляну. Помню точно, что вообще не трогал трехпозиционник.

36 минут назад, Alex_Oz сказал:

В теории в Diagram можно прикрутить какой-то импорт.

Пока планирую сохраненную диаграмму вставлять в слайд Power Point и блоками текста вписывать назначения управления, сохранять в PNG и дальше в наколенник ЛА (в DCS). Поглядим, не просядет ли сильно качество картинки.

[Alex_Oz]

14 минут назад, aero4000 сказал:

Просто, допустим, функция Tempo3 может в этом месте выжать из трехпозиционника до 12 различных команд, выдаваемых в симулятор, а места в диаграмме записать их все - нет. Или вы собираетесь и такую чумачечюю Кастомизацию заставить работать, автоматически расширять блоки в разы?



Это потребует многократно более сложной машины и соответственно времени, так что нет.

Это инструмент в основном для штатных конфигов и новичков.

Изменено 19 марта 2024 пользователем Alex_Oz

[aero4000]

49 минут назад, Alex_Oz сказал:

Пока похоже, что линии 53-52 уже заняты в конфиге - надо видеть всю конфигурацию.

Да, идет пересечение с линиями блока MB2. По умолчанию физ линии в конфигураторе определяются на трехпозиционнике как U=#51, D=#50.

7 минут назад, Alex_Oz сказал:

Это потребует многократно более сложной машины и соответственно времени, так что нет.

И так более чем неожиданно хорошо! Спасибо!

[Alex_Oz]

понятно, буду смотреть

[Alex_Oz]

-------------

проверьте v0.92.99.6

 у меня модулей на 3х для проверки нет, но причину знаю. Так что пока методом тыка.

45 минут назад, aero4000 сказал:

И так более чем неожиданно хорошо! Спасибо!

Пожалуйста.

Часть благодарностей всё-же следует адресовать dinosmike



Сама идея автомата составления диаграмм  уже была в проработке, но мысль вытащить туда конфигурацию физ\лог уровней - первым озвучил он.

Изменено 19 марта 2024 пользователем Alex_Oz

[aero4000]

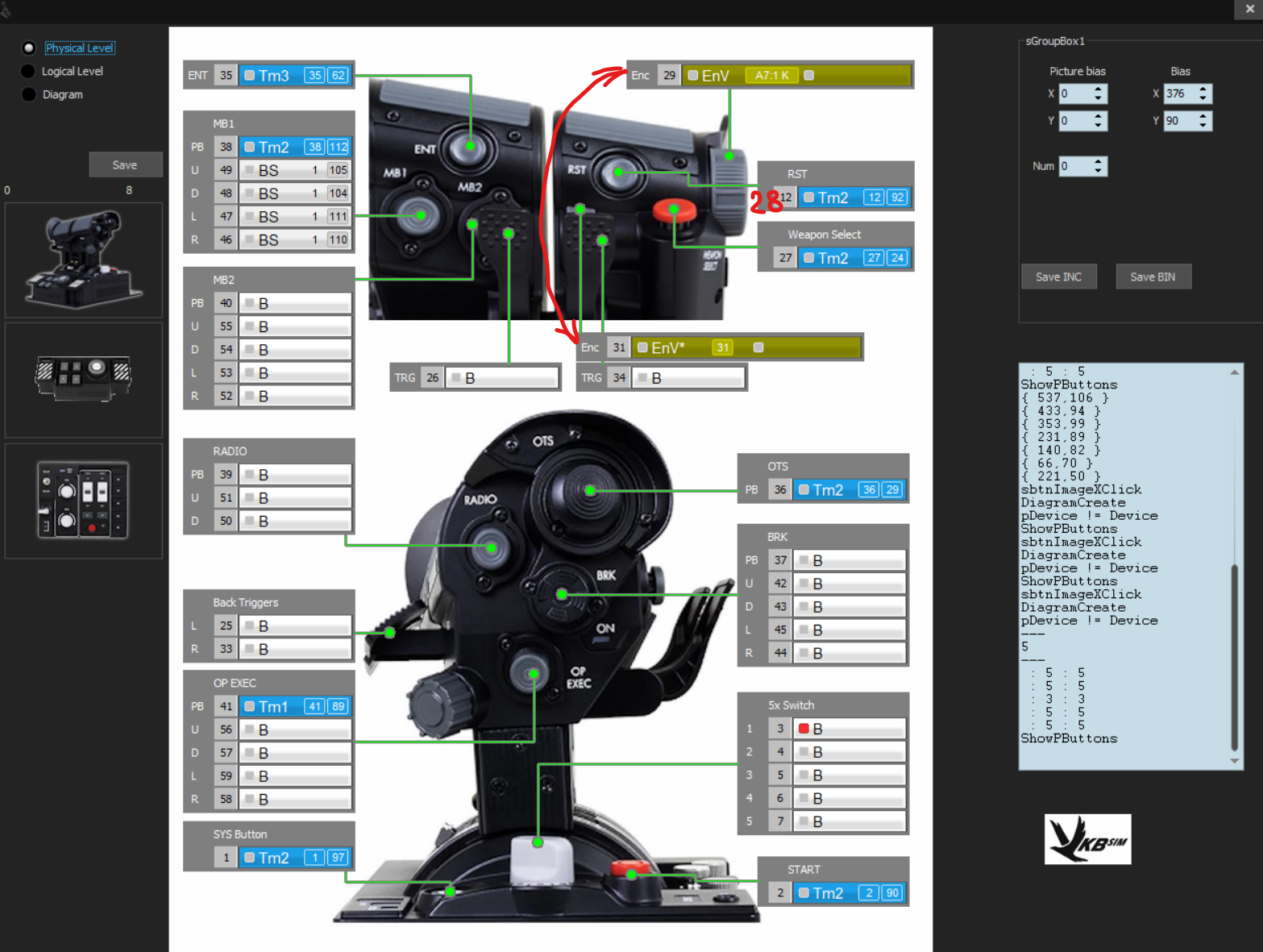

Проверил внимательно всё по блоку РУД, STEM и ATEM.

1) трехпозиционник - верно

2) Вместо #12 на левом РУД должна быть #28 (12 - это кнопка "1" ATEM модуля)

3) Энкодеры  левого РУД 31 и 29 перепутаны местами



Что за окошко правее диаграмм появилось? Туда не смотреть?



Изменено 19 марта 2024 пользователем aero4000

[Alex_Oz]

20 минут назад, aero4000 сказал:

Что за окошко правее диаграмм появилось? Туда не смотреть?

Отладка

и лого для Save



---------------

v0.92.99.7

Изменено 19 марта 2024 пользователем Alex_Oz

[aero4000]

4 минуты назад, Alex_Oz сказал:

Отладка

v0.92.99.7

Работает верно, но я не заметил сразу, что еще передние лепестковые триггеры 26 и 34 местами перепутаны?

[Alex_Oz]

перевыположил

я думаю там еще достаточно неточностей

Изменено 19 марта 2024 пользователем Alex_Oz

[oltims]

Привет! У меня почему то вот так ?

[aero4000]

8 минут назад, Alex_Oz сказал:

перевыположил

по #26 и #34 изменений не произошло

[Alex_Oz]

16 минут назад, oltims сказал:

Привет! У меня почему то вот так ?



7 минут назад, aero4000 сказал:

по #26 и #34 изменений не произошло

возможно из кэша файл



v0.92.99.8



[oltims]

О заработало!)))

Ну все опять все на лопатках "Доброжелатели"))))

[aero4000]

5 минут назад, Alex_Oz сказал:

v0.92.99.8

?четко!

[oltims]

 Вот еще не совпадение на физ уровне .

Изменено 19 марта 2024 пользователем oltims

[Alex_Oz]

а сейчас ?

v0.92.99.82

[oltims]

О  ес ес )))

 А такая штуковина для ултиматы будет ?

[Alex_Oz]

чуть позже для GF

надо выловить баги на том что есть

Изменено 19 марта 2024 пользователем Alex_Oz

[oltims]

Теперь У ВКБ и конфигуратор лучший в мире  )))

[aero4000]

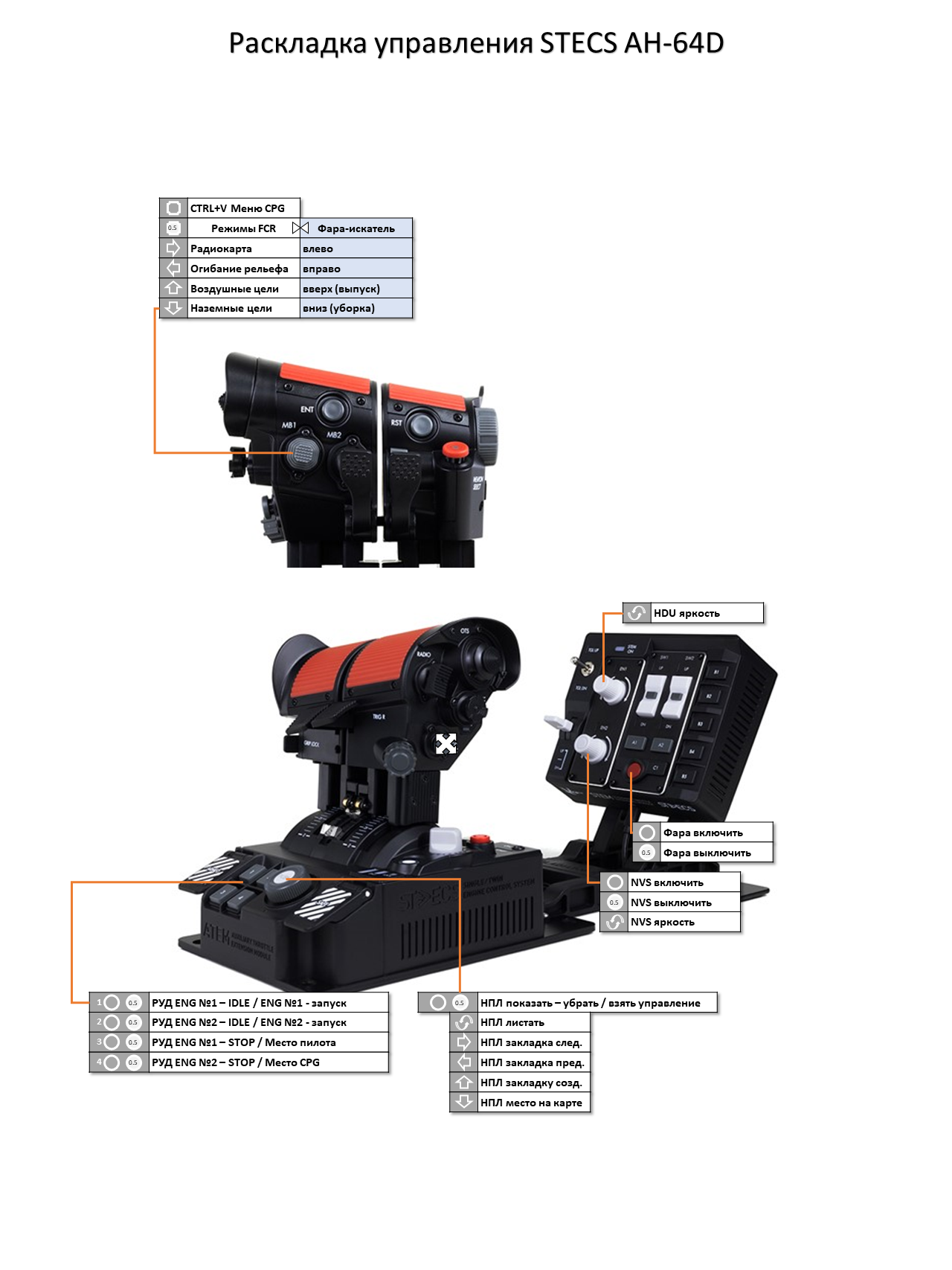

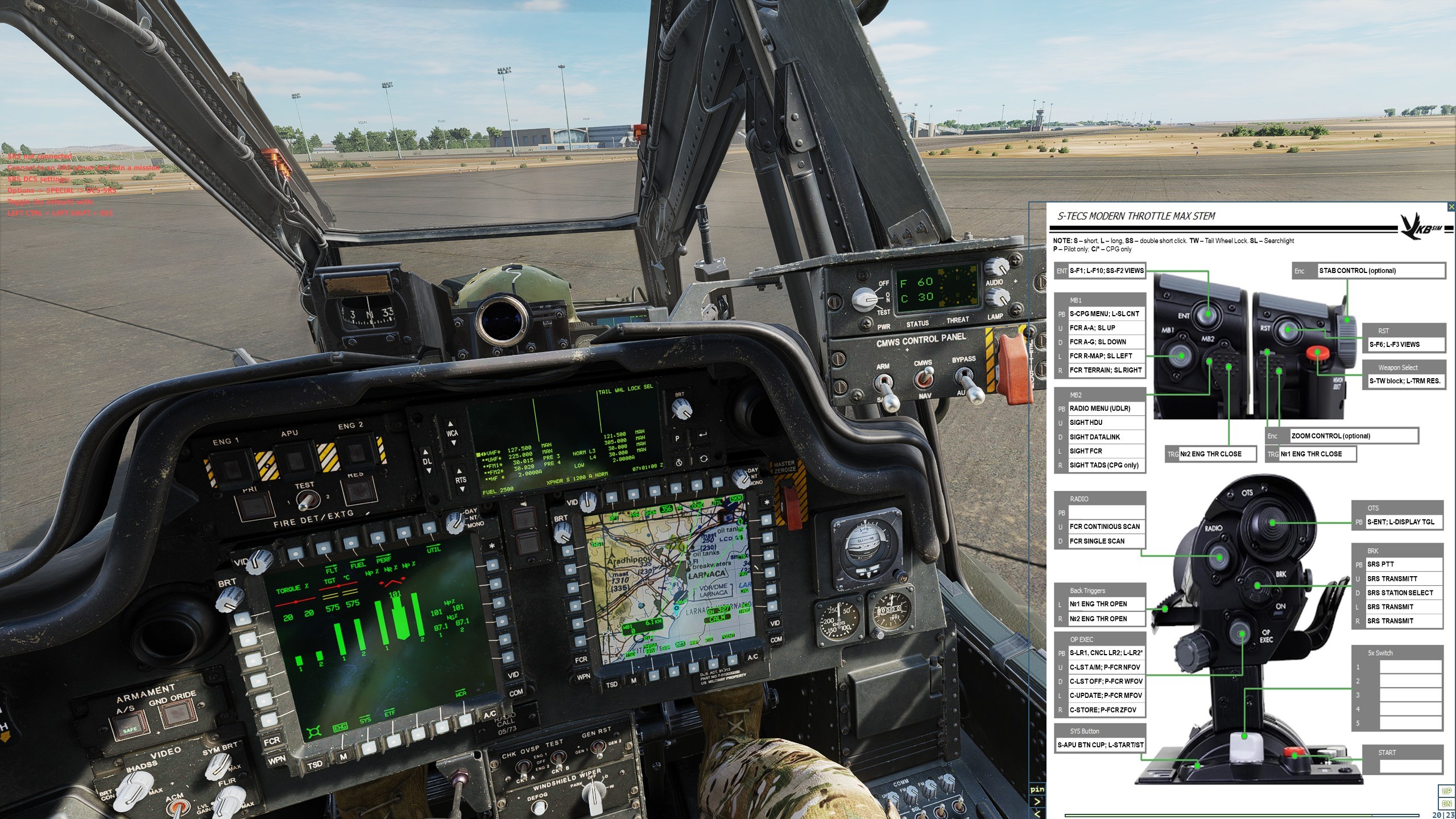

Практическое применения слоя-формы Diagram, в наколеннике! Power Point, шрифт 14 Arial, для 27' монитора читаемость - что надо.

Теперь можно не переживать за перерывы в полетах. Только не подумайте, что я намекаю на автоматическое отображения в этом слое пользовательских названий линий))) А нет, не намекал, не намекал, и вот опять)

Скрытый текст



Изменено 19 марта 2024 пользователем aero4000

[EddiePilot]

Не останавливайтесь...

Я в шоке. Не успеваю за всеми нововведеннями.

Респект.
