=2ndSS=temkatt

Me-262 РЛЭ и документы

Recommended Posts

Технические описания, БНТ 1947 г, СССР

Общие данные и компоновка самолета Ме-262 "Швальбе" - https://drive.google.com/open?id=1hrVWBkdxUs8tQFIdolk8enFPlQfmqZNd

Гидросистема самолета мессершмитт Ме-262А-1 - https://drive.google.com/open?id=1bypaAHOaHDzT-Zf2utKhLkUlxy_Xeqib

Вооружение германских реактивных самолетов Ме-163, Ме-262, Не-162, и Ar-234 - https://drive.google.com/open?id=1BfdOPXCvkHHM0PHWsfsqD4o6HiHkz5hB

Трехколесное шасси самолёта мессершмитт Ме-262А-1 - https://drive.google.com/open?id=1OP3VMxfgj6iiI_kV2uQP6aKQFrSGnWkI

Весовые данные реактивного самолета Ме-262 - https://drive.google.com/open?id=1jzfUelTRzqOoP8nKUmDReNSo3z1Kd8gp

  • Thanks 3

Share this post


Link to post
Share on other sites

парни на импортном неплохое исследование когда то сделали, и, в частности, там есть ссылки на оригинальное РЛЭ, а также его перевод на английский - https://forum.il2sturmovik.com/topic/33719-me262-research





плюс -



краткое РЛЭ на русском из книги про эскадру "Эдельвейс" - http://militera.lib.ru/h/dierich_w01/text.html#t15





а также -



немецкий учебный фильм  - https://www.youtube.com/results?search_query=Me+262+Training+Film+1944



фильм НИИ ВВС - https://www.youtube.com/watch?v=boWwNoD1pz4

  • Thanks 3

Share this post


Link to post
Share on other sites

Описание приборов, руководство по запуску двигателей, взлету и посадке

Скрытый текст





  • Like 1

Share this post


Link to post
Share on other sites
6 часов назад, =LwS=SKeptic сказал:

Описание приборов, руководство по запуску двигателей, взлету и посадке

  Скрыть содержимое





Вот бы кто сделал,точно так же, но на русском.

Share this post


Link to post
Share on other sites

В общем, на 262 надо отучаться от глиссады поршневиков и вспоминать глиссаду здорового человека: человек на ролике спокойно шел на 250 км/ч c 6000 оборотами.

У меня же получалось, что я лечу уже на упоре малого газа, закрылки на полную - скорость 300 и не падает :) И после выравнивания либо свистишь полполосы, либо принудительно сажаешь и тормозишь изо всех сил. Проблема именно в привычной глиссаде.

Надо на Л-ке полетать и привыкнуть снова к нормальной :)

Share this post


Link to post
Share on other sites

Интересно всё-же реализован Ме 262, с этими стартерами, зажиганием. Разработчиков надо похвалить. Разобрался с запуском, взлетел. Но не могу понять - где ошибка? В полете при маневрах и разворотах вдруг выключаются движки. Вроде и скорость была не меньше 200 км/ч. Понимаю, что "истина где-то рядом". Пытаюсь завести двигатели в полете с соблюдением высоты и всех процедур, но получается это редко. Но от этих сложностей самолет ещё более интересен.

Если будут советы, как правильно пилотировать и чего нельзя делать - буду благодарен.

Share this post


Link to post
Share on other sites

Двигатели могут самовыключаться из-за срыва горения в камере, это можно навскидку сделать двумя вещами:

1) резко убрать газ - происходит резкое обеднение смеси и она гаснет. Газ надо убирать плавно, дополнительно при манипуляциях с газом (особенно ниже 6000) следить за температурой газов: при резкой даче РУДа вперед она пробивает лимит в 650 и в том числе можно поджечь двигатель, при резкой даче назад - падает ниже 300.

2) зафигачить турбулентный воздух в компрессор, возникнет помпаж - это можно сделать как на разворотах с большими углами атаки (достаточно длительных), так и в маневрах типа колокола. Обычно при помпаже возникают хлопки перед выключением двигателя. При помпаже надо плавно прибрать газ - тем самым мы снизим требуемый расход воздуха.

Share this post


Link to post
Share on other sites
5 часов назад, EXPERTEN сказал:

Вот бы кто сделал,точно так же, но на русском.

Присоединяюсь к пожеланию.Не имею счастья понять видеоинструкцию на "партнерском".

Share this post


Link to post
Share on other sites
4 часа назад, Rustam сказал:

Пытаюсь завести двигатели в полете с соблюдением высоты и всех процедур, но получается это редко.

Для этого надо прибрать газ до минимума (15% по техночату) и зажать кнопку зажигания до тех пор, пока обороты не выйдут снова на 3000 RPM.

Share this post


Link to post
Share on other sites
41 минуту назад, =LwS=SKeptic сказал:

Для этого надо прибрать газ до минимума (15% по техночату) и зажать кнопку зажигания до тех пор, пока обороты не выйдут снова на 3000 RPM.

Не совсем, такой вариант может привести к пожару.

Процедура запуска в воздухе не сильно отличается от процедуры запуска на земле, разве что не запускается стартер и турбина раскручивается набегающим потоком воздуха. При этом увы не переключается шкала тахометра и по-хорошему надо держать обороты выше 1000, но как? Может быть, они не падают ниже 1000 в полете сами по себе? Но если держать пикирование со скоростью 400-450 - там и 2000 оборотов есть.



Соответственно РУДы в ноль (упоры не зря отщелкиваются при самовыключении), нажимаем зажигание - в двигатель через какое-то время после нажимание начинает подаваться топливо, обороты начинают расти и доходят опять же до 2000, после чего как и на земле - плавно вытягиваем руды до выщелкивания упора, все также следя за температурой газов (не должна превышать 650). Как только выщелкнули упоры малого газа - можно отпускать зажигание.

  • Thanks 1

Share this post


Link to post
Share on other sites
Цитата



Будем пробовать оба варианта. Спасибо "Mercury" и "SKeptic". Надеюсь докопаемся до истины

Share this post


Link to post
Share on other sites

Почему-то с бомбами не могу взлететь.

Ставлю на тормоза, раскручиваю движки, когда трогается, отпускаю, ближе к конце полосы выпускаю закрылки, в самом конце ручку на себя (скорость около 200) - задирает но не взлетает... Так и прыгаю по полю пока колеса не отвалятся.

Полоса - Лапино быстрый старт.

Это у меня руки или у все так?

Share this post


Link to post
Share on other sites
41 минуту назад, -=VPK=-Ed- сказал:

Почему-то с бомбами не могу взлететь.

Ставлю на тормоза, раскручиваю движки, когда трогается, отпускаю, ближе к конце полосы выпускаю закрылки, в самом конце ручку на себя (скорость около 200) - задирает но не взлетает... Так и прыгаю по полю пока колеса не отвалятся.

Полоса - Лапино быстрый старт.

Это у меня руки или у все так?

У тебя.

Разбег у 262-го большой.Без бомб отрывается на 210 км/ч с закрылками,без закрылков 200-205 км/ч.С бомбами и закрылками отрывается на где-то на 240 км/ч.Аэродромов для него на имеющихся картах нет,я все испробовал и везде выбегает за пределы полосы на взлете.На Московской карте есть один,там рулежки по курсу с обоих концов полосы,на нем хватает для взлета и посадки.После отрыва не надо его гнать сразу в набор,на этом участке 262 -рой тупой,в горизонте с небольшой вертикальной скоростью где-то в 1-1.5 м/с ,набирать скорость.Где-то от 280-300 можно немного потянуть РУС на себя,начать набор не резкий.От 450-470 км/ч  можно уже смело лезть вверх,по справке скорость набора 475 км/ч.Короче говоря раскачивается медленно,туповатый,но на атаке успевай его удерживать.
Удачи;)

Edited by Filin-4
  • Thanks 1

Share this post


Link to post
Share on other sites

сливай топливо. У швальбы его оооочень много. У тебя полтонны под брюхом - столько же как минимум нужно слить из баков, чтоб взлететь как без бомб.

  • Thanks 1

Share this post


Link to post
Share on other sites

Посадка по РЛЭ была? А то у меня с заморскими языками не очень...



  • Haha 1
  • Sad 1

Share this post


Link to post
Share on other sites
22 часа назад, MaxFuntik сказал:

А то у меня с заморскими языками не очень...

парам-пам-пам париру-риру-рам

Share this post


Link to post
Share on other sites

Однозначно можно сказать, что пилот намеренно не выпустил шасси и не использовал полностью тормозные возможности самолёта. С другой стороны, абсолютно точно в реальности никто не повторял произведенный маневр, поэтому мы нельзя судить о его реализации тут 🤷‍♀️

В конце концов, в игре имеется реализация торможения двигателем, и это круто 👩‍🚀

Share this post


Link to post
Share on other sites
3 часа назад, JGr8_Leopard сказал:

Однозначно можно сказать, что пилот намеренно не выпустил шасси и не использовал полностью тормозные возможности самолёта. С другой стороны, абсолютно точно в реальности никто не повторял произведенный маневр, поэтому мы нельзя судить о его реализации тут 🤷‍♀️

В конце концов, в игре имеется реализация торможения двигателем, и это круто 👩‍🚀

А посадочная скорость не смущает? :lol:

Share this post


Link to post
Share on other sites
5 часов назад, Parabellum сказал:

А посадочная скорость не смущает? :lol:

Пилот смог сохранить аппарат и вернуться целым в такой непростой ситуации. Не нужно придираться к его действиям.

Share this post


Link to post
Share on other sites
7 часов назад, JGr8_Leopard сказал:

Пилот смог сохранить аппарат и вернуться целым в такой непростой ситуации. Не нужно придираться к его действиям.

ты это в серьез?

Share this post


Link to post
Share on other sites
12 минут назад, [I.B.]ViRUS сказал:

ты это в серьез?

Вот это даааа, так можно что ли?

  • Haha 1

Share this post


Link to post
Share on other sites
5 минут назад, -DED-SkyFreeman сказал:

Вот это даааа, так можно что ли?

наоборот. Наши сажали сушку на двигатели на небольших скоростях. Садились они именно что на воздухозаборники, прочности которых хватило, чтобы выдержать вес самолёта. На скорости за 850 малейшая кочка приведёт к повреждению двигателя в таких условиях. Ротор ТВД вращается на чудовищных оборотах (на порядок больше, чем в обычных движках, а нагрузка пропорциональна квадрату частоты вращения - центростремительные силы возрастают уже на два порядка), обрыв лопаток при повреждении ротора на максимальных оборотах ничем хорошим не закончится. Скорее всего в игре этот момент не доделан ещё пока что.

Share this post


Link to post
Share on other sites

Я думаю в игре просто воздухозаборник на кочках не проминается от слова "совсем" ;) Да и бердстрайков у нас пока нет, чтобы лопатки отрывать. И не факт, что появится - ну разве что завезут еще толпу реактивов, включая мой любимый миг-15 :)

Share this post


Link to post
Share on other sites
11.06.2019 в 10:52, Misterschmitt сказал:

Вот бы кто сделал,точно так же, но на русском.

Включите субтитры и в настройках выбрать перевод на любой язык 😎

Share this post


Link to post
Share on other sites
29.10.2019 в 15:42, -DED-SkyFreeman сказал:

Вот это даааа, так можно что ли?

 Считаю, что разработчикам НЕОБХОДИМО обратить внимание на этот факт !!! (Пофиксить).

Скрытый текст

Частенько попадается такой момент: Летаю на Яке, "присел" за мессером и "пилю" его. Он сбрасывает фонарь и ... Все три лопасти загибаются и движок мгновенно останавливается!!! Т.е., если месса преследуют, то ему достаточно сбросить фонарь, что бы снять "шесть". А чё, скорость почти не падает, обзорность увеличивается, ещё и Яка запишут в стату !!! Реализма, бл...





Share this post


Link to post
Share on other sites

А в чем баг-то?)

Фонарь не должен ломать винт?) Фонарь не должен отстреливаться?) Фонарь после отстрела должен улетать как ракета с траектории атакующего?)

Или как вы представляете "фикс"?)

Share this post


Link to post
Share on other sites

На лобовом стекле самолета имеется некая разметка. Я предполагаю, что она служит для прицеливания при бомбометании в горизонтальном полете. Есть у кого-нибудь информация о том, как ее (разметку) использовать?

Share this post


Link to post
Share on other sites
29.10.2019 в 01:30, JGr8_Leopard сказал:

Однозначно можно сказать, что пилот намеренно не выпустил шасси и не использовал полностью тормозные возможности самолёта. С другой стороны, абсолютно точно в реальности никто не повторял произведенный маневр, поэтому мы нельзя судить о его реализации тут 🤷‍♀️

В конце концов, в игре имеется реализация торможения двигателем, и это круто 👩‍🚀


Share this post


Link to post
Share on other sites
Posted (edited)

Горит он часто, я за 3 вылета 2 раза прыгал с парашютом, правда первый раз мне попали стрелки в один из моторов, но двигатель загорелся далеко не сразу. Я что-то делаю не так?

Edited by Rei_Ayanami

Share this post


Link to post
Share on other sites
19 часов назад, Rei_Ayanami сказал:

Я что-то делаю не так?

Игровое описание работы РУД читали?

Share this post


Link to post
Share on other sites
4 минуты назад, MicroShket сказал:

Игровое описание работы РУД читали?

Я все уже понял, спасибо.

Share this post


Link to post
Share on other sites

Доброго дня всем! Подскажите, пожалуйста, как на Me-262 дать форсаж с огоньком (на какие кнопки жать)? Я даю полную тягу, жду пока движки перейдут в чрезвычайный режим, далее жму LShift+B (по умолчанию форсаж), но факелы не появляются. Пробовал по отдельности включать форсаж кнопками на первом и втором двигателе, тоже глухо. И есть ли игровой мануал по этой машине и где его найти?

Share this post


Link to post
Share on other sites

Для факела форсажа вам нужна форсажная камера, это немного не та эпоха :)

Share this post


Link to post
Share on other sites

Основная информация по самолету есть в игре или тут:





В частности, те же двигатели:

Цитата

Режимы работы двигателя:
Номинальный (время неограничено): 8400 об/мин
Максимальный (15 минут): 8700 об/мин

Температура истекаемого газа на выходе из двигателя номинальная: 600 °С
Температура истекаемого газа на выходе из двигателя максимальная: 650 °С

То есть в полете не стоит превышать 8400 оборотов или при превышении - помнить, что это ограниченный по времени режим и постоянно на нем летать нельзя. Или он и есть тот "форсаж", который вы ищите.



Ну и детали:

Цитата

- Самолёт оборудован двумя турбореактивными двигателями Jumo-004 B1. Регулирование работы двигателя происходит автоматически в зависимости от положения РУД, который задает необходимые обороты тубокомпрессора.
- Двигатель оснащен автоматическим топливным регулятором, который вступает в работу при оборотах турбокомпрессора выше 6000, и поэтому в диапазоне малых оборотов турбокомпрессора регулирование топлива неэффективно и влечёт опасность перелить топливо при резкой даче РУД вперёд, что приводит к перегреву двигателя и возможному пожару.
- На больших высотах быстрым движением РУД назад можно обеднить топливовоздушную смесь настолько, что это приведет к самовыключению двигателя. Также на больших высотах недопустимо снижать обороты турбокомпрессора ниже 6000-8000 в зависимости от высоты.
- Запуск остановившегося двигателя в воздухе разрешён только на высоте ниже 4000 метров. Попытка запустить двигатель на большей высоте скорее всего окажется неудачной, и может привести к перегреву и пожару.

То есть каждому положению руда соответствуют некие обороты - они не плавают и держатся постоянными независимо от условий полета.

Однако перемещать руд быстро нельзя - руд отвечает за поступление топлива в двигатель, тогда как для изменения оборотов надо какое-то время, а несоответствие топлива оборотам могут привести как к пожару (переизбыток топлива), так и к остановке двигателя (недостаток топлива).



Ну и что не отмечено в мануале - что у двигателя может быть не только недостаток топлива, но и недостаток воздуха. Обычно это связано с поступлением турбулентного воздуха (большие углы атаки), возникает помпаж, который можно обнаружить по хлопкам двигателя. А если воздуха не хватает - то первое что надо сделать - убрать топливо, а дальше уже разбираться почему не хватает воздуха.

Share this post


Link to post
Share on other sites

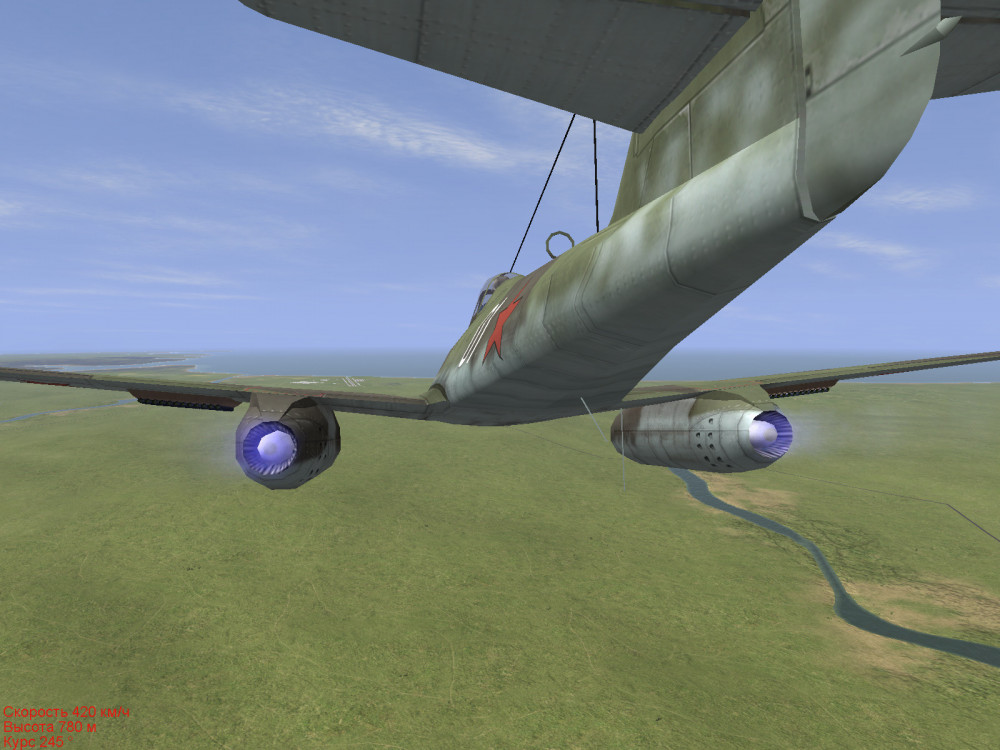

DeadlyMercury, большое спасибо за развёрнутый ответ. Я картинку из первого Штурмовика приложу - это то, чего я хочу добиться.)) И ещё, на одном из загрузочных экранов ОБП я видел Me-262 с оранжевым огоньком из движков, поэтому подумал, что можно это как-то включить. И в управлении есть функции: форсаж вкл\выкл и форсаж для первого и второго двигателя.

il2fb 2020-04-30 20-19-35-172.jpg

Share this post


Link to post
Share on other sites

Ну "картинку" можно нарисовать любую, особенно для антуража или когда именно такое представление о работе реактивного двигателя. Хотя в ОБП я такой картинки не припоминаю и не нагуглилось.

Суть в том, что у этого двигателя нет форсажной камеры - то есть никакого пламени из сопла вырываться не может. Ну, точнее может - но только если двигатель горит.

**тем более форсажный факел не может быть таким синим :)



Строго сзади увидеть сгорание топлива тоже не на всех двигателях можно - там же еще турбина.

Скрытый текст



Кнопка "форсаж" относится к самолетам, где присутствует подобный механизм. Например, на ла-5 - ее нажатие дает повысить наддув выше номинального и такая кнопка была на самолете. А на миг-3 например тоже есть форсаж с повышенным наддувом - но для его активации надо не кнопку нажимать, а перемещать смесь на полный ход рычага, тогда как нормальная смесь - среднее положение. Такие нюансы можно прочитать в описании самолетов.

Share this post


Link to post
Share on other sites

Спасибо за ответы DeadlyMercury. Понял, значит не было у него форсажной камеры, не буду Вам больше мозги парить. Но просто я очень много лет летал на нём в "старом" Штурмовике, и там при положении РУД от 0 до 79% огня нет, а от 80 до 100% есть, как на моём скрине, и честное слово, я там ничего не дорисовывал, просто дал полную тягу и щёлкнул фотку.))

Share this post


Link to post
Share on other sites

Так я и не говорю, что вы дорисовали :) Я имею ввиду, что создатели ила дорисовали, но это больше антураж - а не реальность.

Точно также в тундре практически у всех реактивов факел нарисован - тогда как в реальности его нет.

Скрытый текст

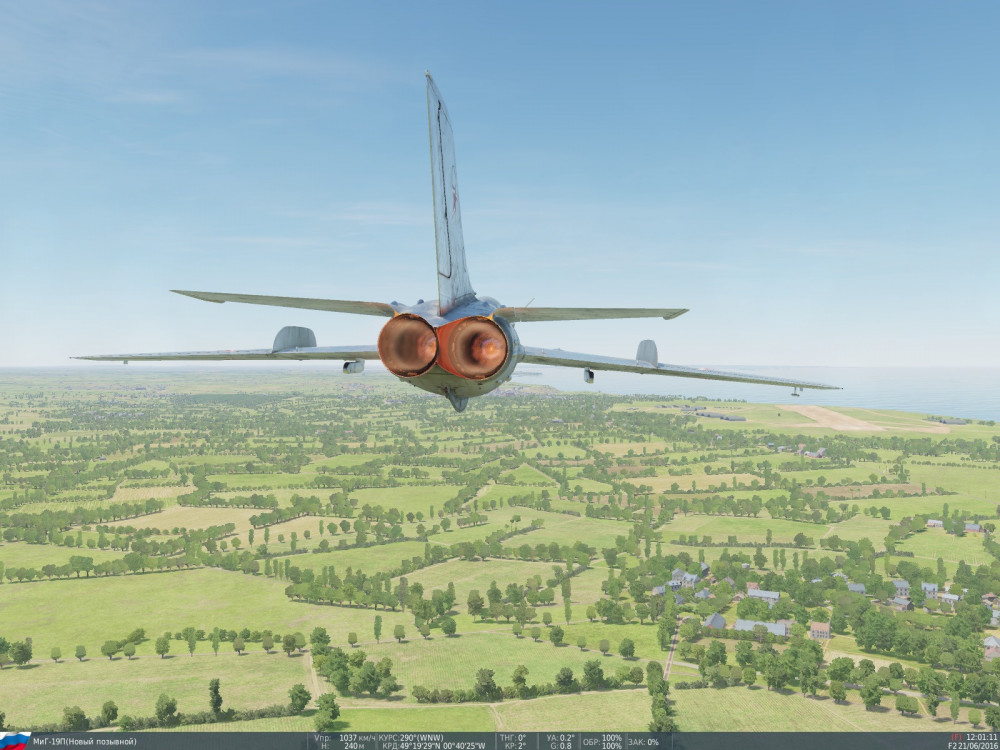

А в DCS как более серьезном по сравнению с тундрой симуляторе (хотя "более" - странное слово при сравнении аркады с элементами сима и полноценного процедурного симулятора) - никаких факелов там, где нет форсажной камеры, нет. Ни на миг-15, ни на f-86, ни на л-39 и тд и тп.

Скрытый текст


И просто рыжим светиться сопло не особо должно, типа такого:

Скрытый текст


То есть да, там "внутре" есть камера сгорания - но она может быть скрыта от взгляда формой двигателя и какой бы форма ни была - там в любом случае после камеры сгорания стоит турбина, которая своими лопатками будет закрывать обзор, как в ролике про миг-15.

Share this post


Link to post
Share on other sites

Да, согласен со всеми доводами. Это я от незнания мат. части желаемое за действительное принял. Недавно взял в DCS Миг-19, и под настроение гоняю на нём на форсаже, и захотел вообще на всём так-же летать.)) Мечты... мечты..))


Share this post


Link to post
