Механика для джойстиков с двухосевым датчиком! Т16000м, Warthog и т.п.

[SV7_Electric]

Всем привет!

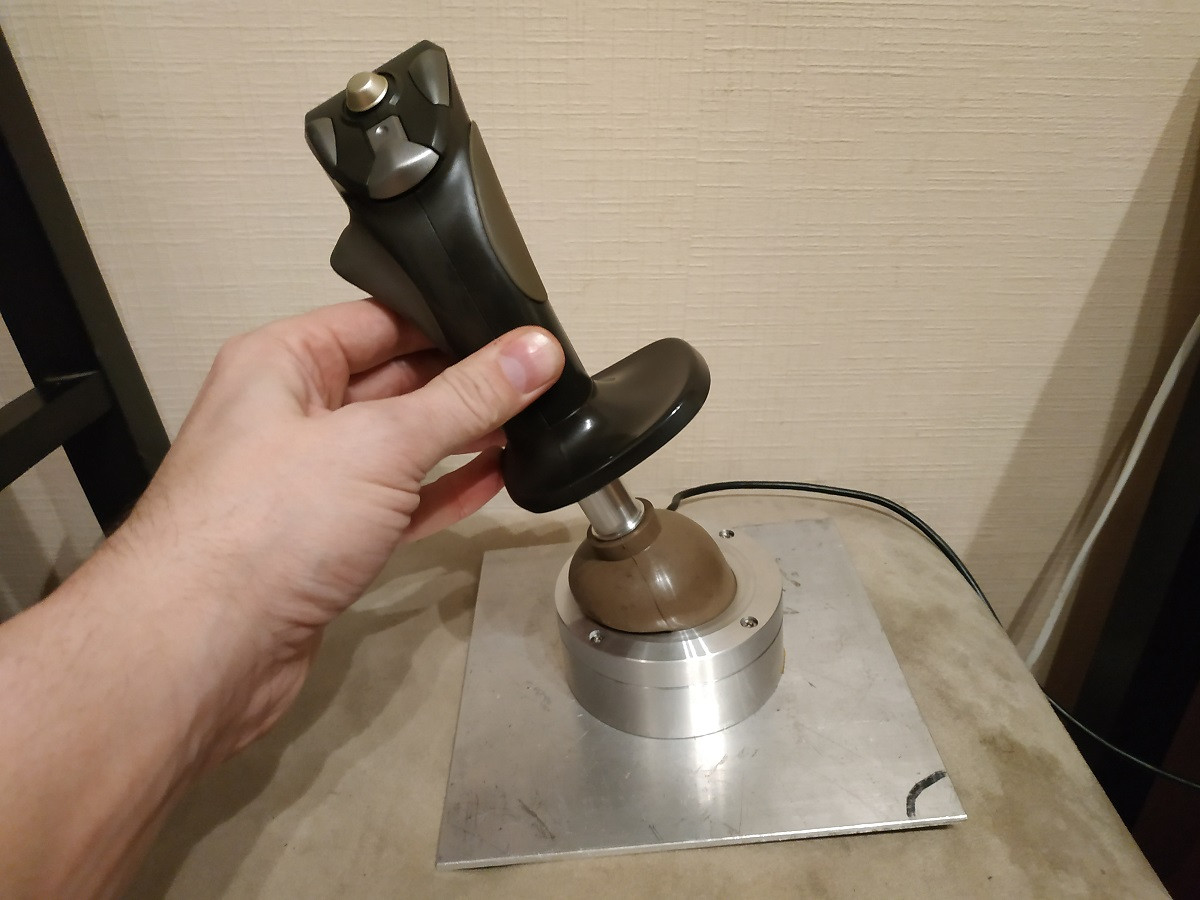

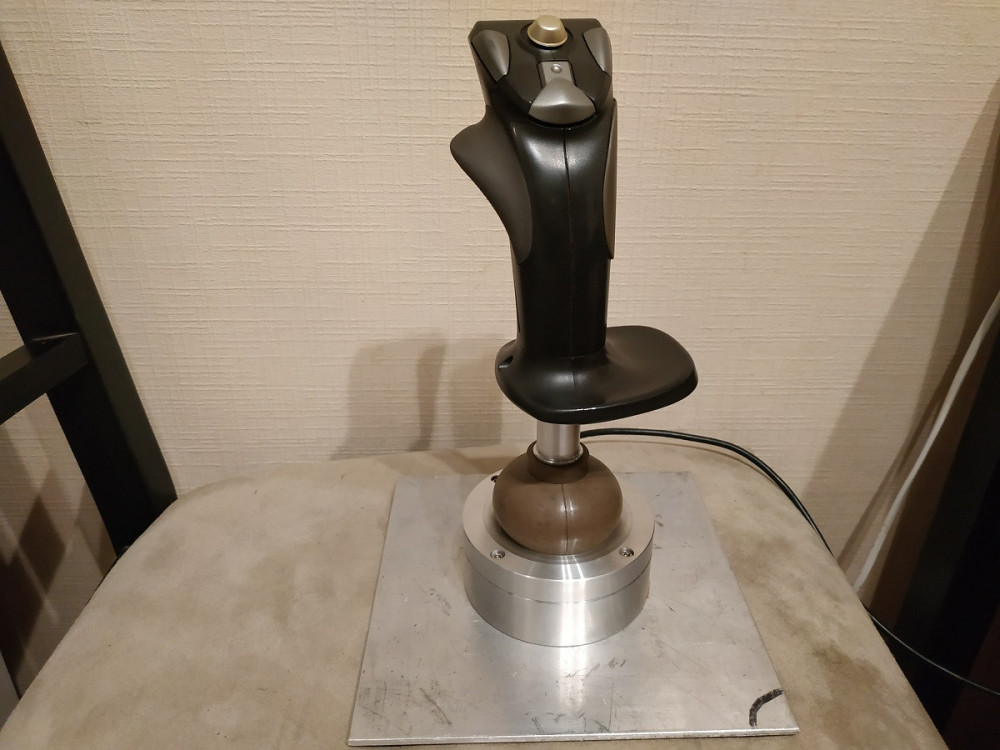

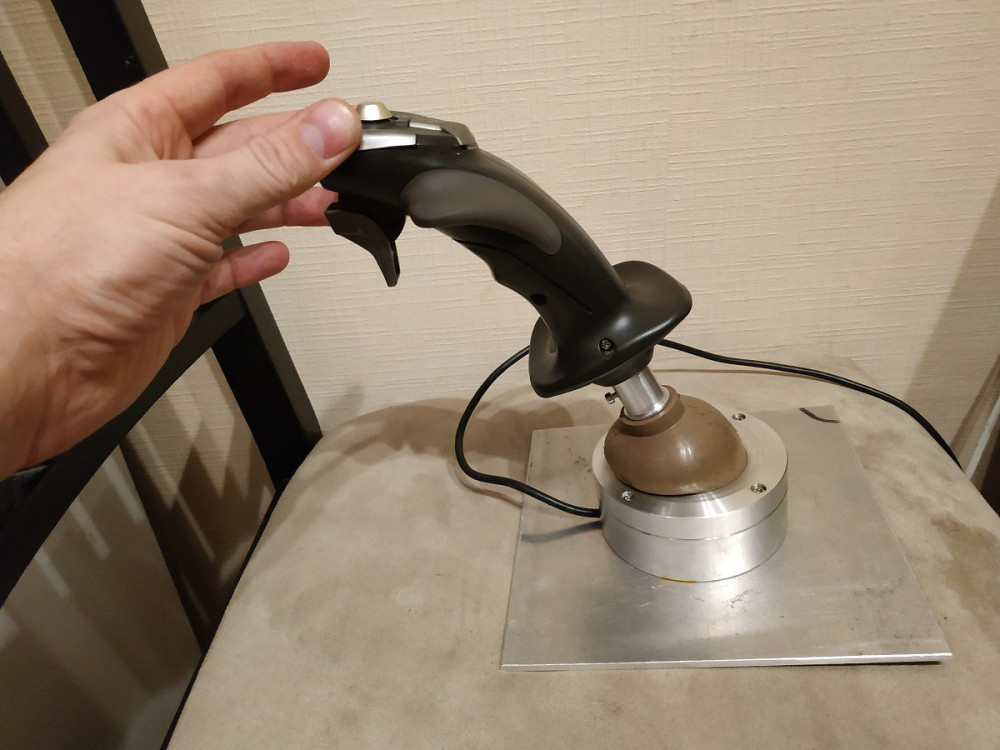

Предлагаю вариант механики для джойстиков с центральным двухосевым датчиком.

Такие датчики используются в таких популярных моделях как T16000m, Warthog и еще некоторые модели.

В основу механики взят шаровый подшипник с PTFE напылением.

Использовать можно в варианте "настольника" и "подстульника".

Углы отклонения 20 градусов от центра.

Ход мягкий с плавным нарастанием нагрузки к крайним положениям.

Контроллер можно использовать как родной так и kreml.

Или взять связку MMJoy и датчик с Алиэкспресс, запрограммированный в аналоговом режиме.

В целях упрощения самостоятельной установки было решено отказаться от установки в родной корпус.

Этот корпус считаю более удобным в использовании. Он меньше чем у Warthog'a:

Диаметр - 88мм,

Высота цилиндра - 37мм,

Высота от основания до ребра ладони - 110мм( мин 95мм).

Для ручки Warthog'a изготавливается переходник.

Скрытый текст







[=VIRPIL=Baur]

Браво Денис! ?

[=FA=CATFISH]

Сакраментальный вопрос про фиксацию поворота вокруг оси Z

[Gargoyle]

14 минут назад, =FA=CATFISH сказал:

Сакраментальный вопрос

Да! Вообще не понятно что-да как, можно поподробнее!?

[SV7_Electric]



48 минут назад, =FA=CATFISH сказал:

Сакраментальный вопрос про фиксацию поворота вокруг оси Z



В 09.04.2015 в 23:25, =SPb=Electric сказал:

 за счет пыльника! Изготавливались пресс формы для его отливки. Эксперементировали с толщиной и типом резины, что бы добиться лучшего результата.

36 минут назад, Gargoyle сказал:

Да! Вообще не понятно что-да как, можно поподробнее!?

Задавайте конкретные вопросы, отвечу)

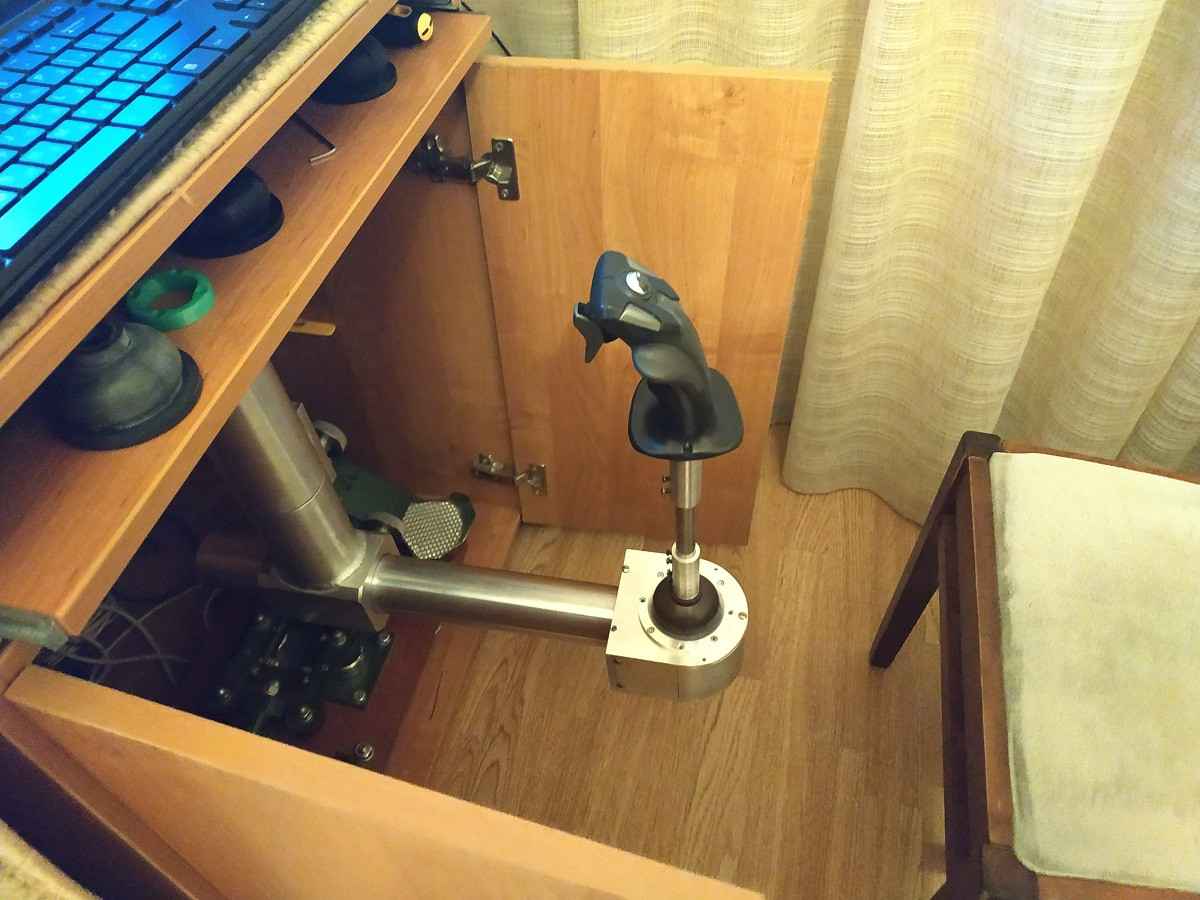

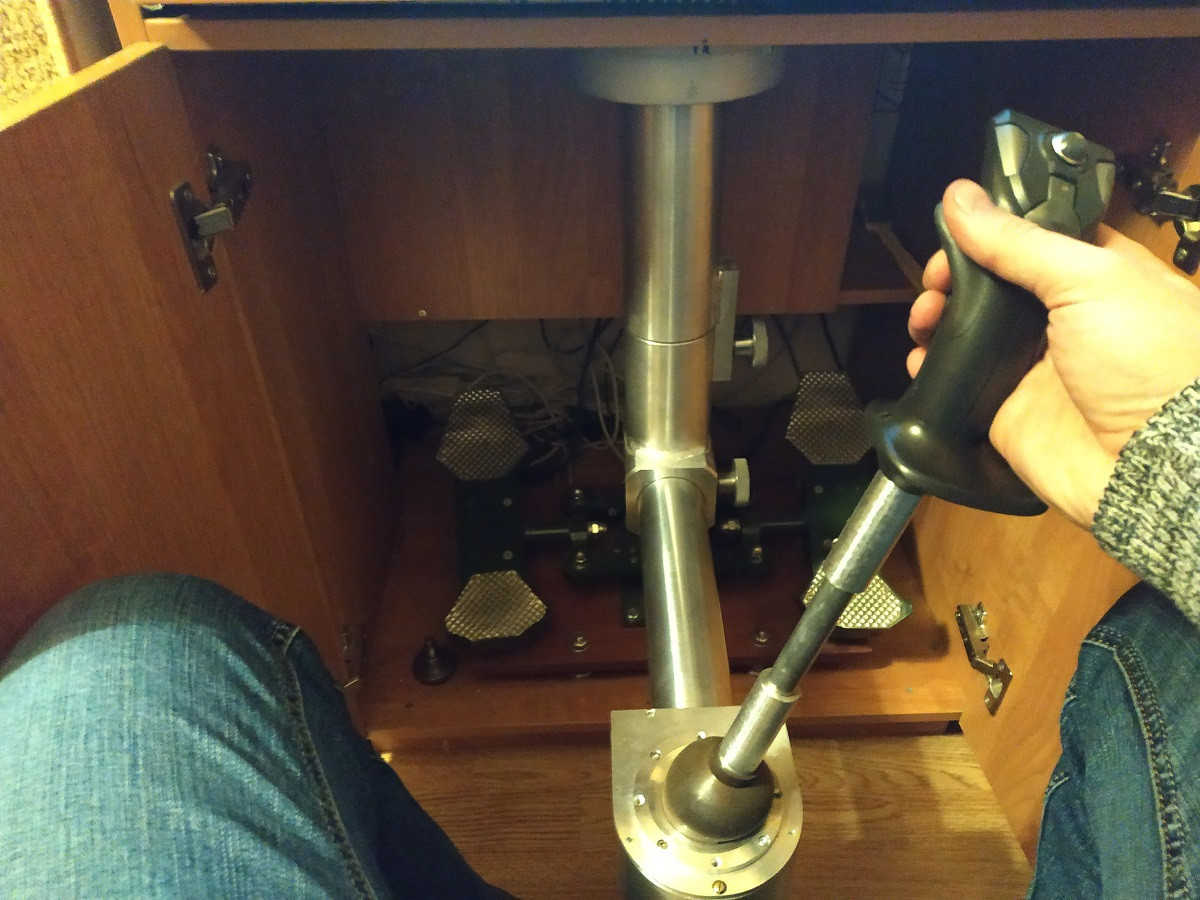

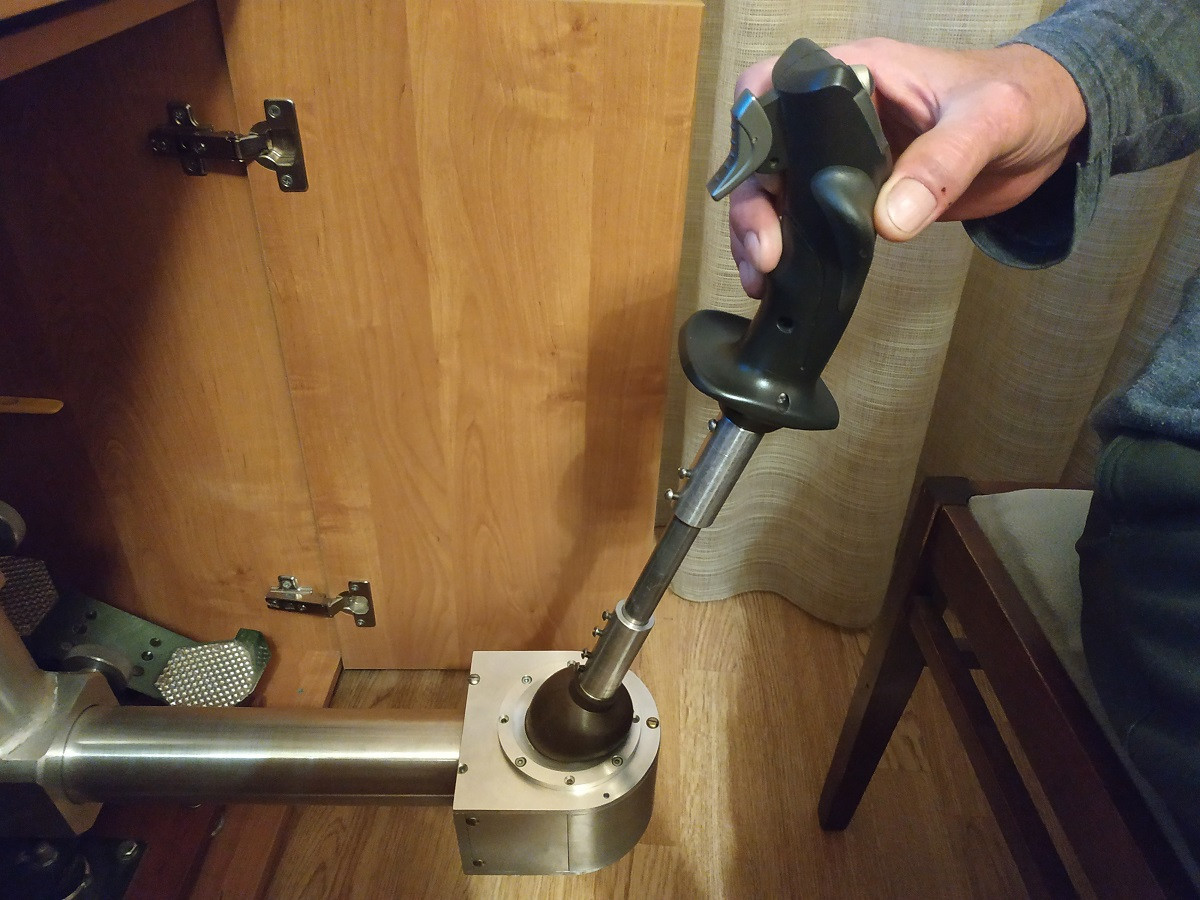

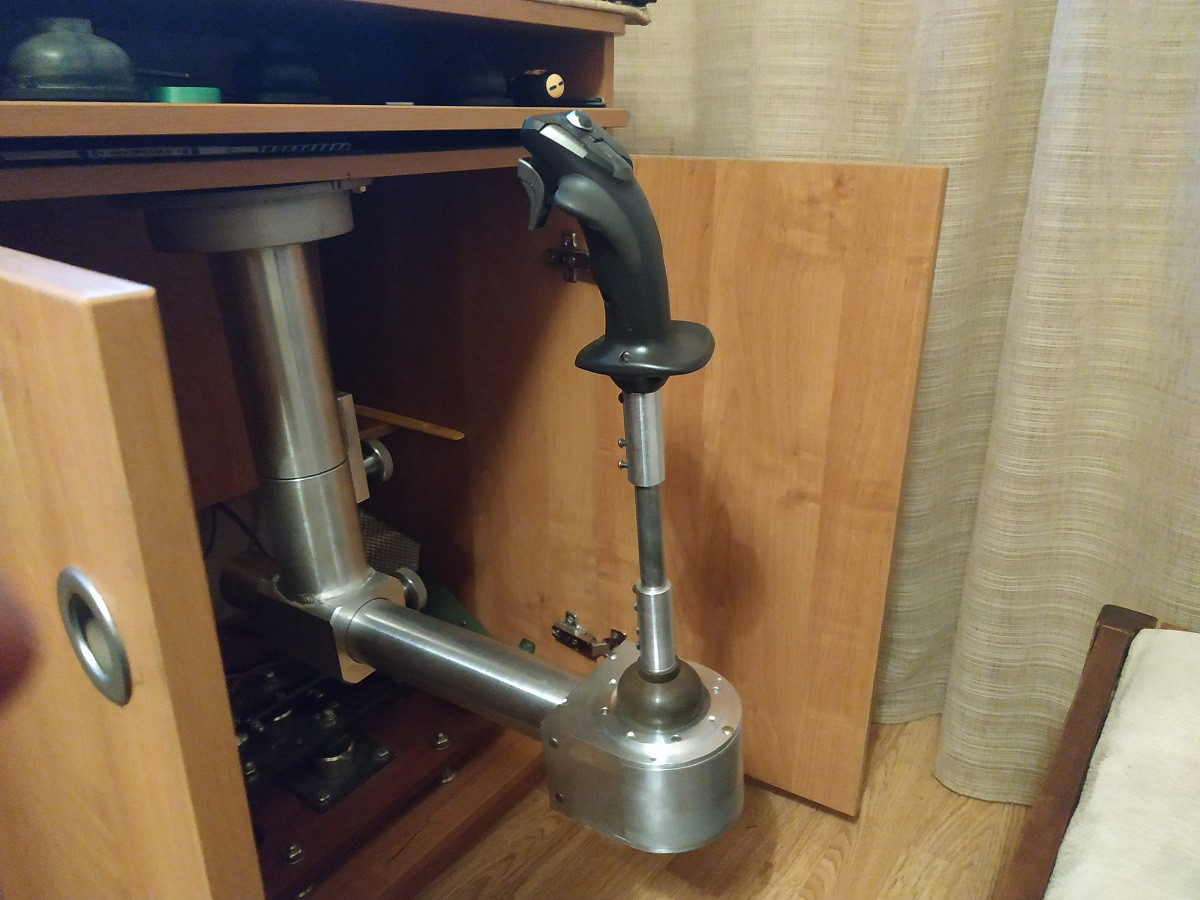

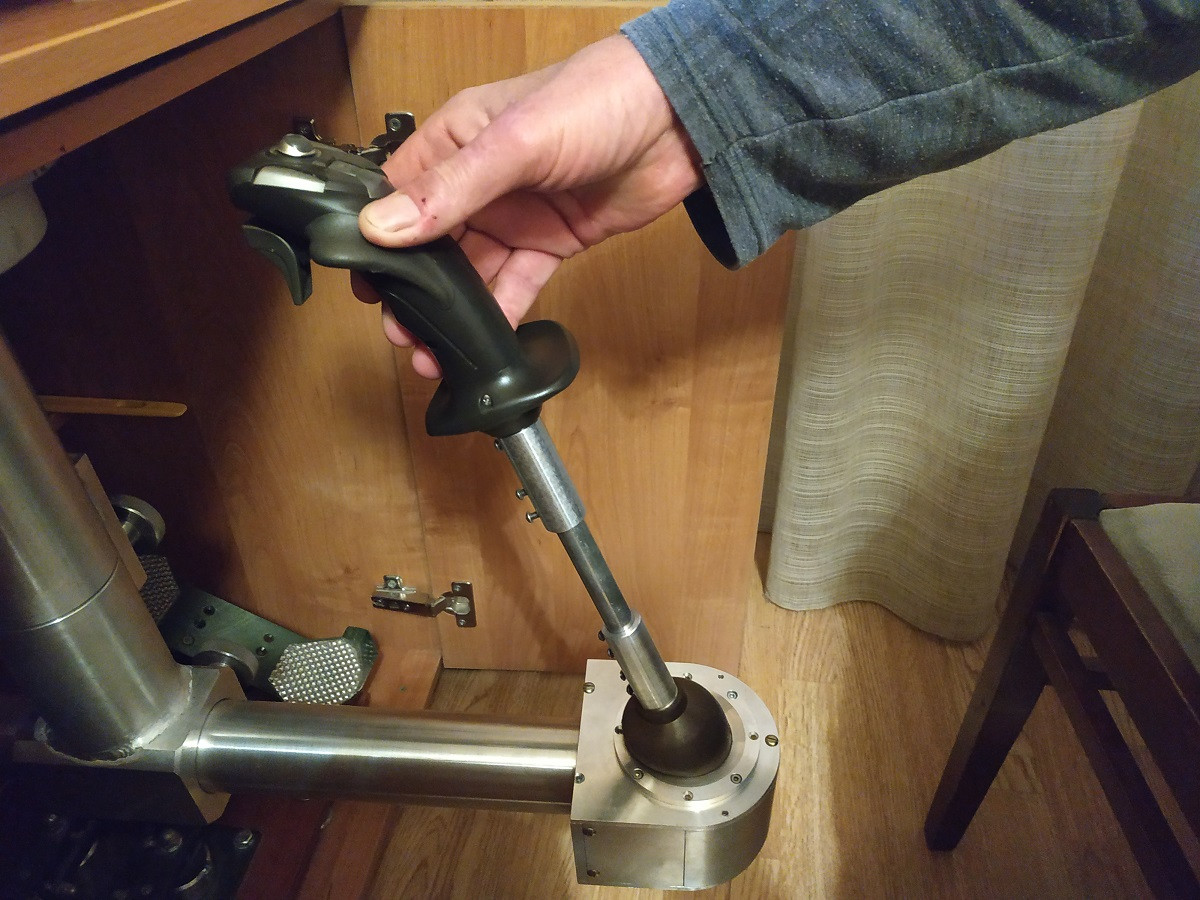

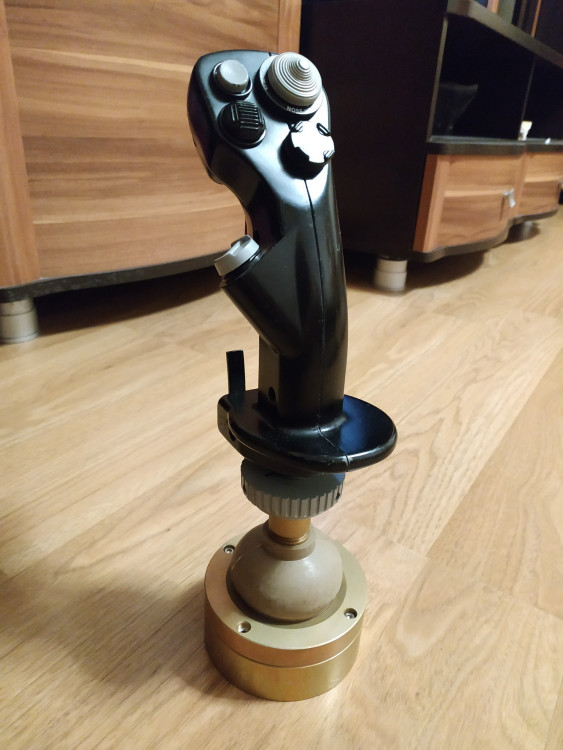

Этот вариант =SPb=Zhenya делал для себя:

Изменено 5 декабря 2018 пользователем =SPb=Electric

[Gargoyle]

14 минут назад, =SPb=Electric сказал:

Задавайте конкретные вопросы, отвечу)

Как "оси" осят?

[SV7_Electric]

17 минут назад, Gargoyle сказал:

Как "оси" осят?

Осят!  Рисунки Джой тестера выложу завтра. Хотя в теме, где я ранее размещал переделки 16000ка они есть.

Выше постом ссылка есть!



Изменено 5 декабря 2018 пользователем =SPb=Electric

[Gargoyle]

4 часа назад, =SPb=Electric сказал:

Выше постом ссылка есть!

Принято...

[Nail]

Приветствую Денис! Если не ошибаюсь, ты уже несколько лет с Т16000 экспериментируешь и этот подшипник в родной корпус джойстика устанавливал без загружателей, в центр за счет пыльника оси возвращались. А теперь, по сути, собственный корпус с механикой под различные ручки, да еще и выбор электроники есть. Поздравляю!!! А что за датчик на две оси для Ардуино?

[SV7_Electric]

1 час назад, Nail сказал:

Приветствую Денис! Если не ошибаюсь, ты уже несколько лет с Т16000 экспериментируешь и этот подшипник в родной корпус джойстика устанавливал без загружателей, в центр за счет пыльника оси возвращались. А теперь, по сути, собственный корпус с механикой под различные ручки, да еще и выбор электроники есть. Поздравляю!!! А что за датчик на две оси для Ардуино?

Привет, Олег!

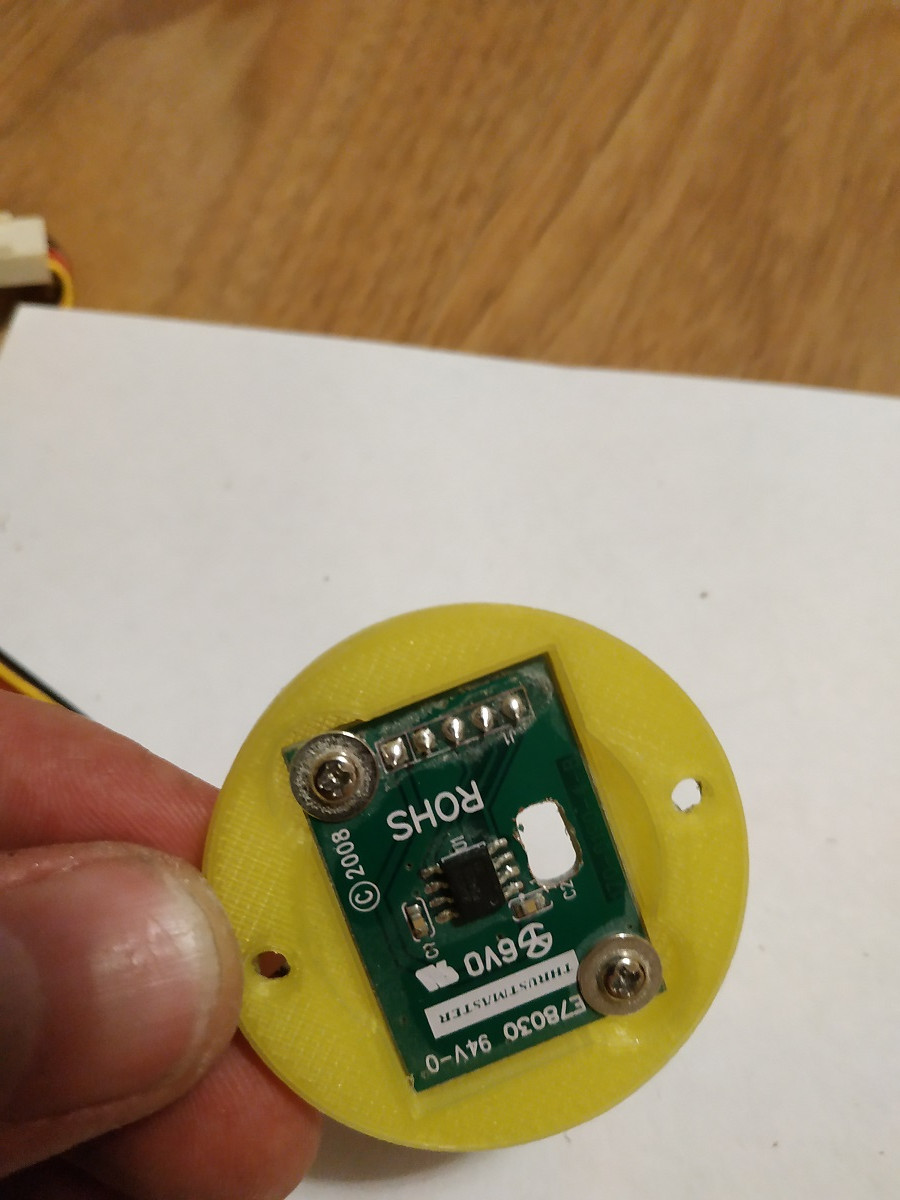

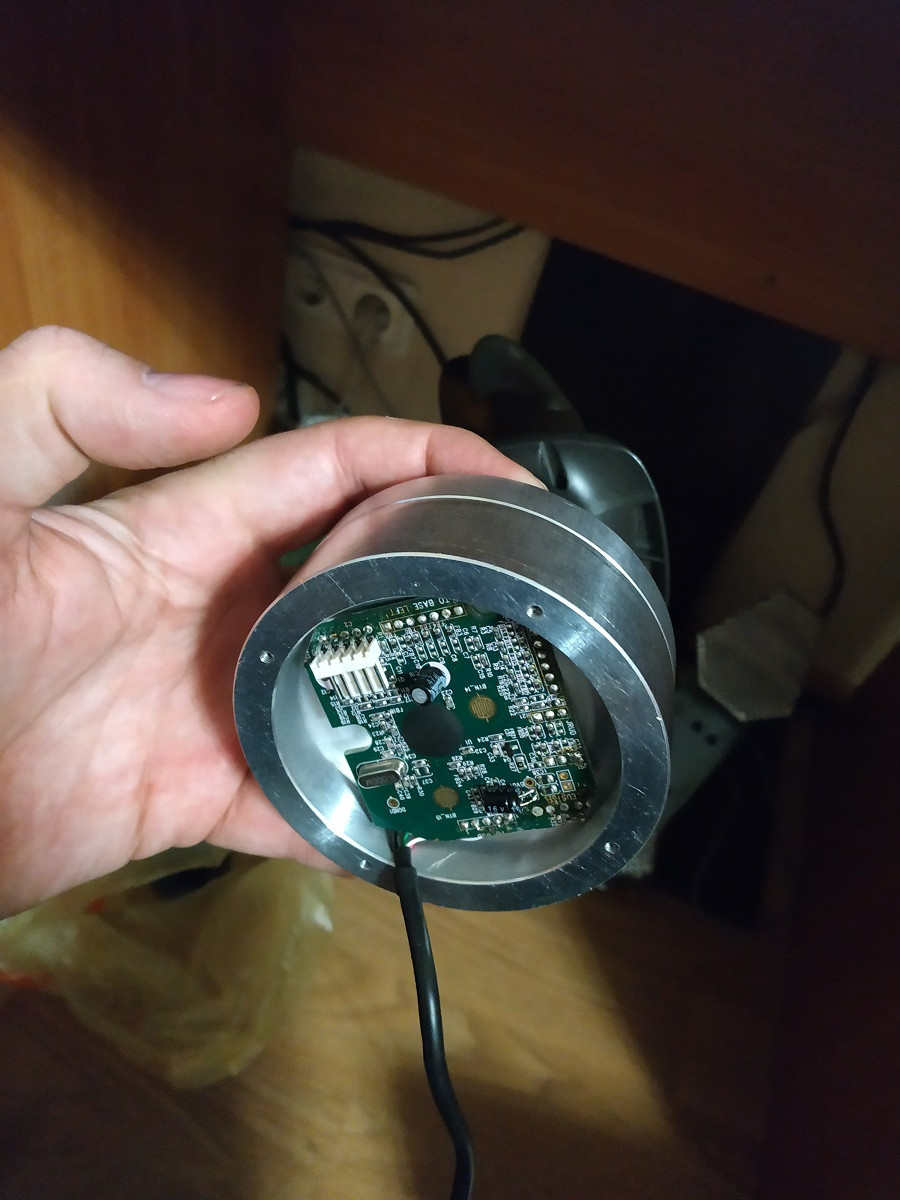

Датчик такой же как в T16000 и "Кабане"  MLX90333 только запрограммированный в аналоговом режиме. Там отсчетов меньше.

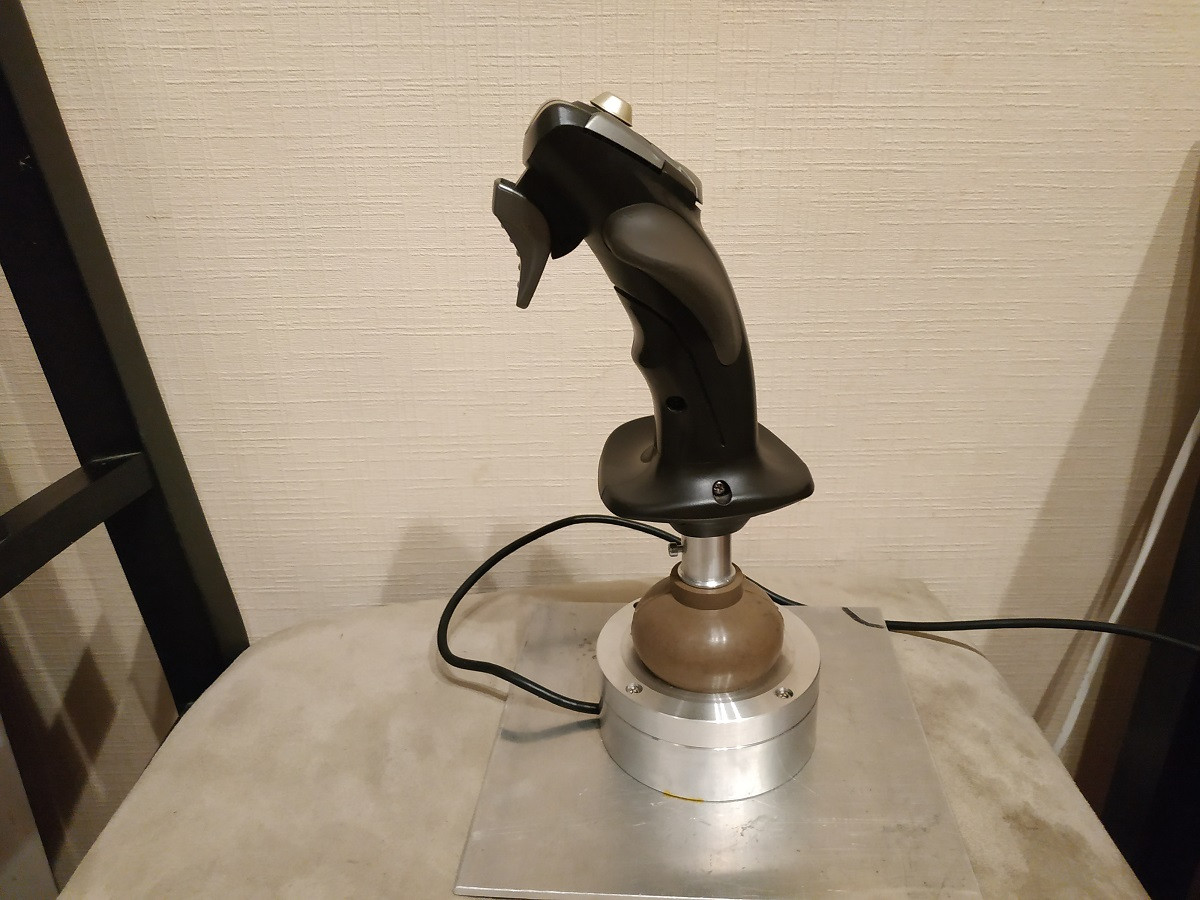

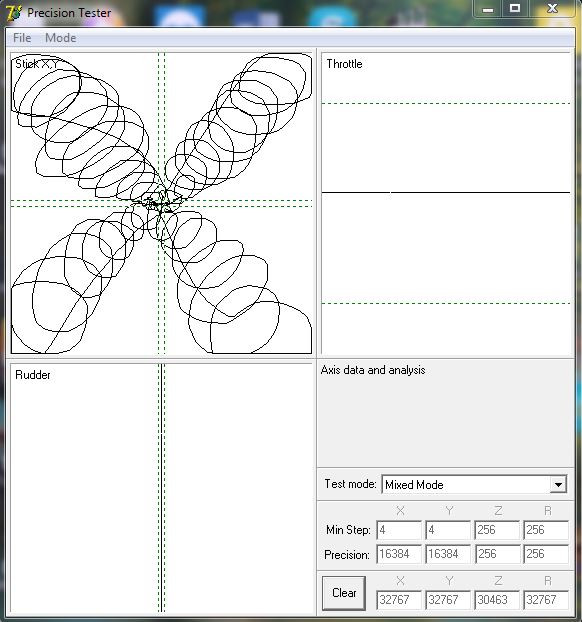

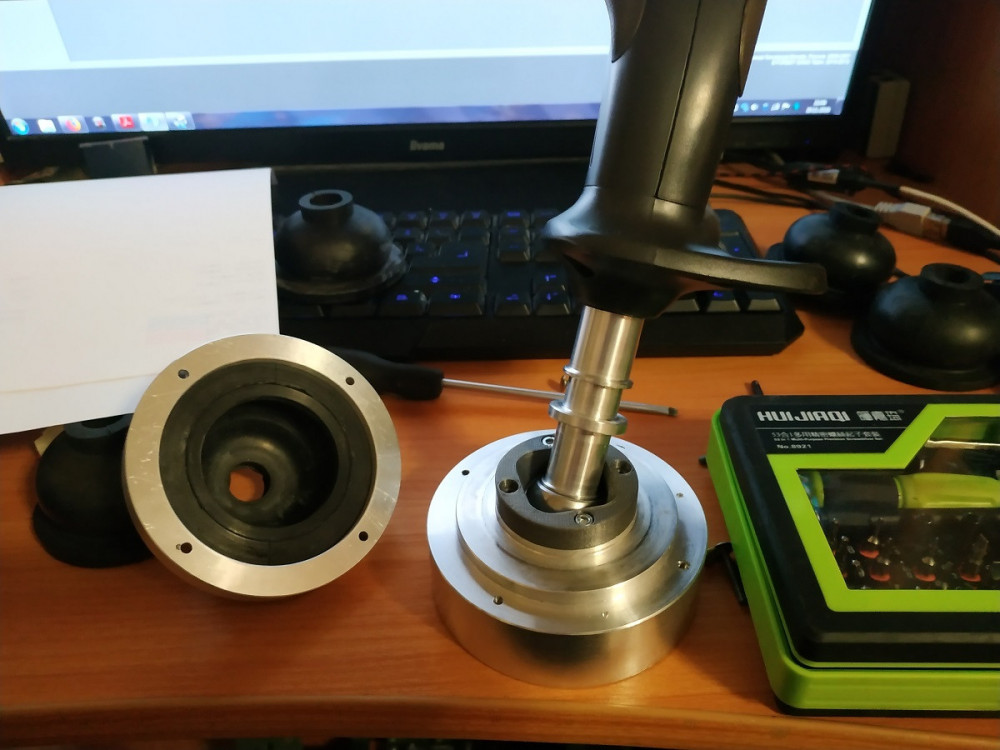

Джойтестер:

Скрытый текст



Изменено 6 декабря 2018 пользователем =SPb=Electric

[Sokol1]

вопрос



What keep gimbal centralized, is the rubber cover?



[SV7_Electric]

3 минуты назад, Sokol1 сказал:

вопрос





  Скрыть содержимое





What keep gimbal centralized, is the rubber cover?








да!

Центр держит резиновый пыльник. Удерживает четко в центре.

[=FA=CATFISH]

13 часов назад, =SPb=Electric сказал:

Привет, Олег!

Датчик такой же как в T16000 и "Кабане"  MLX90333 только запрограммированный в аналоговом режиме. Там отсчетов меньше.



Извиняюсь, не понял, там - это где?

Подробнее про отсчеты можно? У какого сколько?

[SV7_Electric]

У связки Ардуино с аналоговым датчиком mlx 90333,  512 отсчётов всего(



[=FA=CATFISH]

А у Т16000? и Кабана?

[SV7_Electric]

42 минуты назад, =FA=CATFISH сказал:





22 минуты назад, =FA=CATFISH сказал:

А у Т16000? и Кабана?

  Как у оригинальных джойстиков, 16000



Изменено 7 декабря 2018 пользователем =SPb=Electric

[2BAG_Miron]

16000 маркетинговых, бесполезных отсчетов

[SV7_Electric]

1 час назад, 2BAG_Miron сказал:

16000 маркетинговых, бесполезных отсчетов

Согласен! Я лично, после 2000 разницы не вижу). Вся эта погоня за отсчетами бессмысленна. Поэтому я предлагаю механику, а контроллер каждый выбирает сам.

[=FA=CATFISH]

В 07.12.2018 в 07:44, =SPb=Electric сказал:

У связки Ардуино с аналоговым датчиком mlx 90333,  512 отсчётов всего(



Почему всего 512 отсчетов? Подробнее можно?

[SV7_Electric]

1 час назад, =FA=CATFISH сказал:

Почему всего 512 отсчетов? Подробнее можно?

подключал датчик к ММДжою по аналогу, и больше 512 не видит. Можно конечно в настройках осей поставить и 14 бит , но сути это не изменит.

Может я пропустил что -то, подскажите. Буду благодарен.

[Sokol1]

In SimHQ an guy connect MLX90333 in MMjoy2 through MCP3202, but don't know what resolution achieve.

[SV7_Electric]

[=FA=CATFISH]

45 минут назад, =SPb=Electric сказал:

А что с люфтами?

[SV7_Electric]

Какими люфтами?

[=FA=CATFISH]

1 час назад, =SPb=Electric сказал:

Какими люфтами?

В любой механике есть допуски на посадку.

Или в твоем ВУЗе этого не преподавали?

У нас было отдельной дисциплиной.

И как избежать связанных с этим фактом побочных явлений.

[SV7_Electric]

10 часов назад, =FA=CATFISH сказал:

В любой механике есть допуски на посадку.

Или в твоем ВУЗе этого не преподавали?

У нас было отдельной дисциплиной.

И как избежать связанных с этим фактом побочных явлений.

Люфт механики зависит от подшипника.

Если использовать простой ШС, то там есть небольшой.

В этом нет!



[nick_spiridonov]

вы продаете? какие цены?

[SV7_Electric]

1 час назад, nick_spiridonov сказал:

вы продаете? какие цены?

Ответил в личку.



[SV7_Electric]

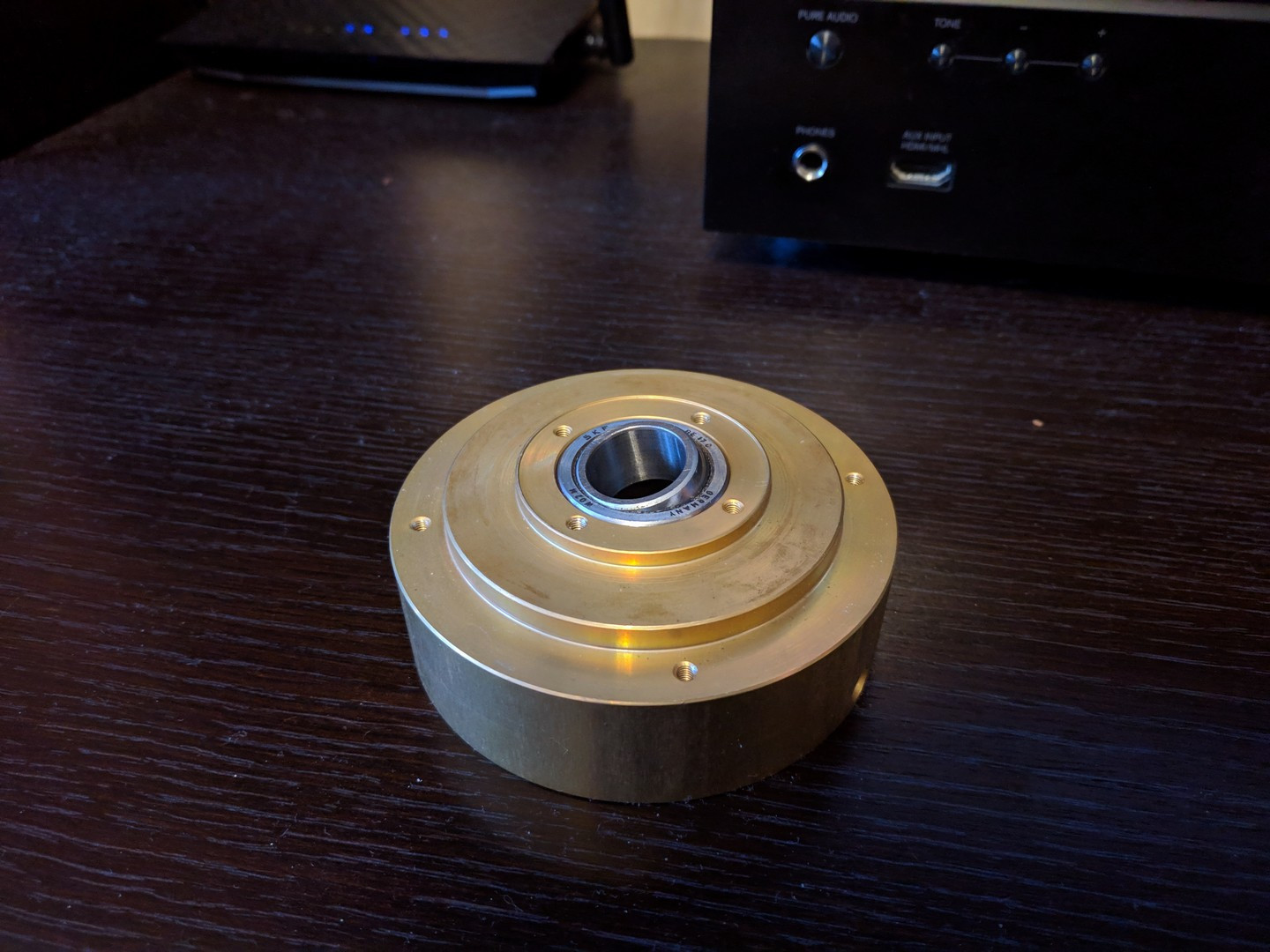

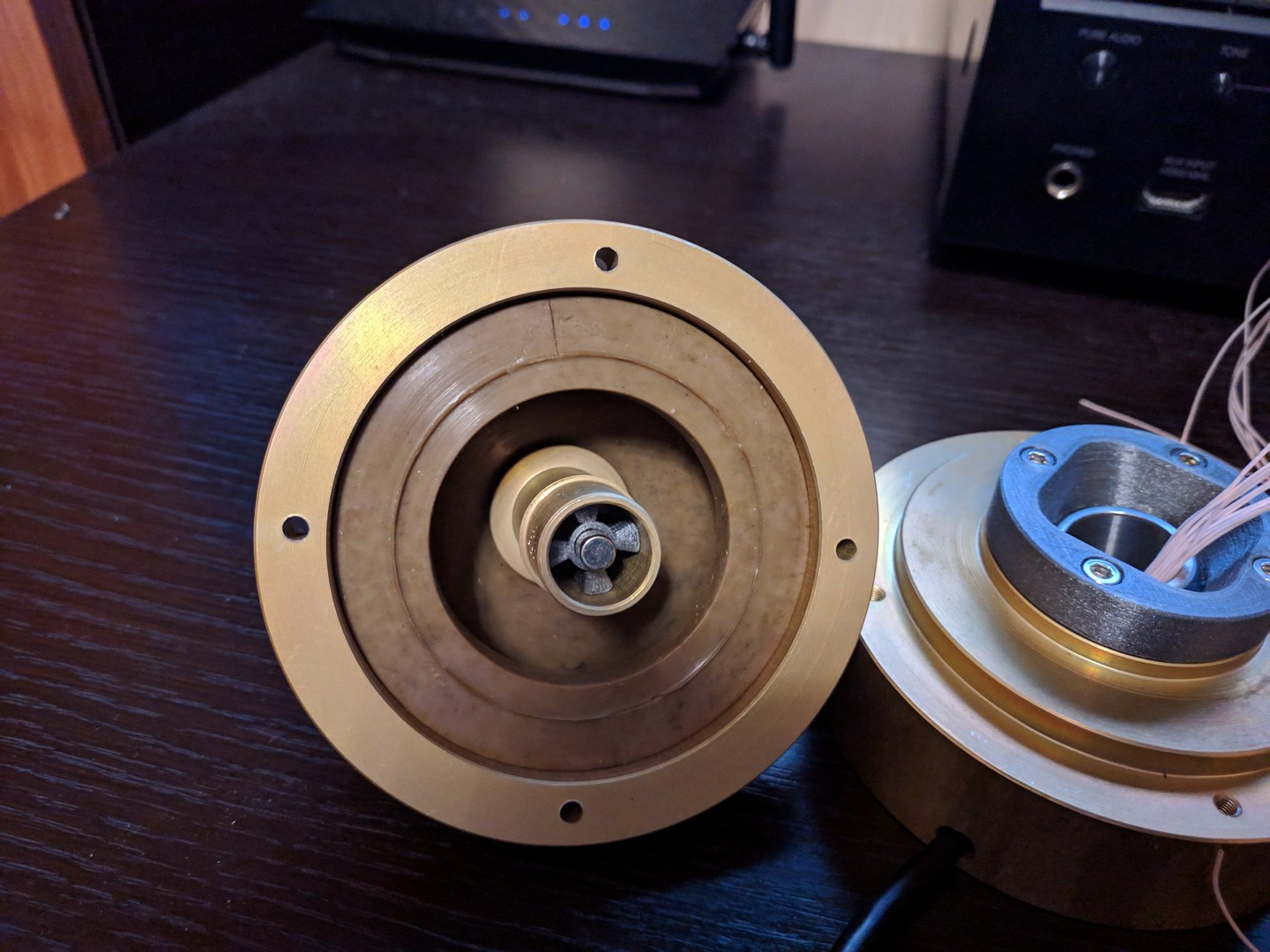

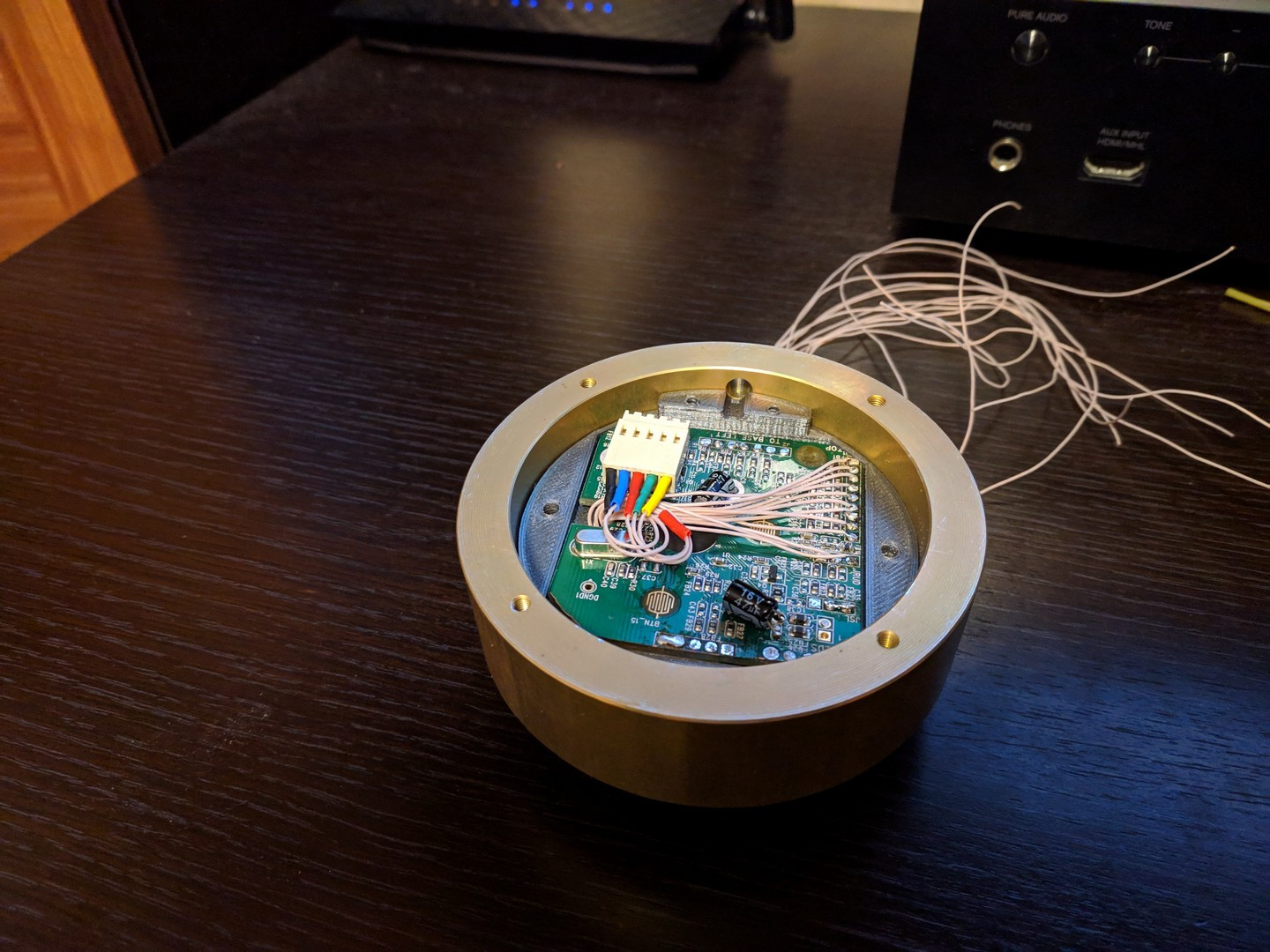

Еще несколько фото!

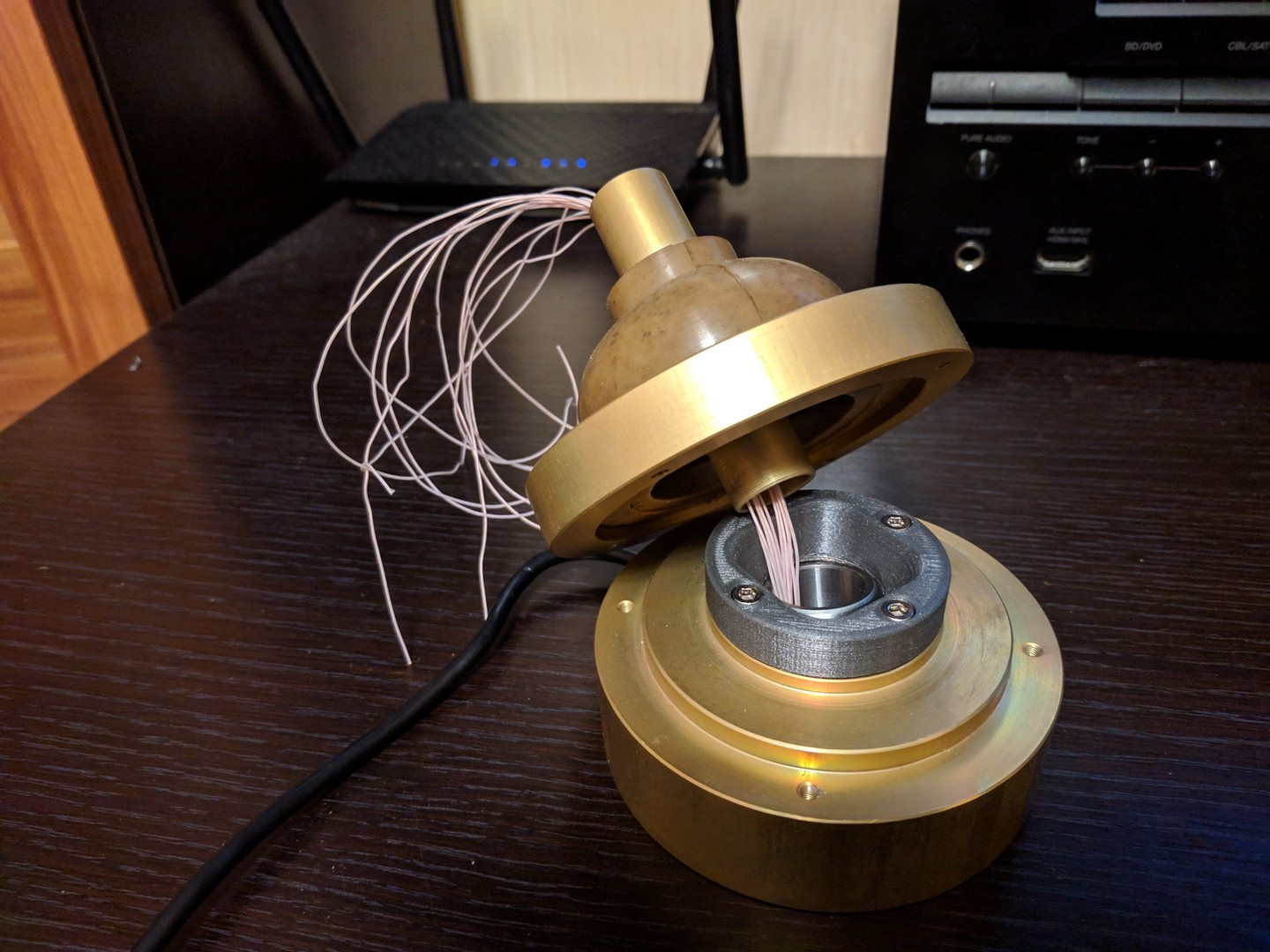

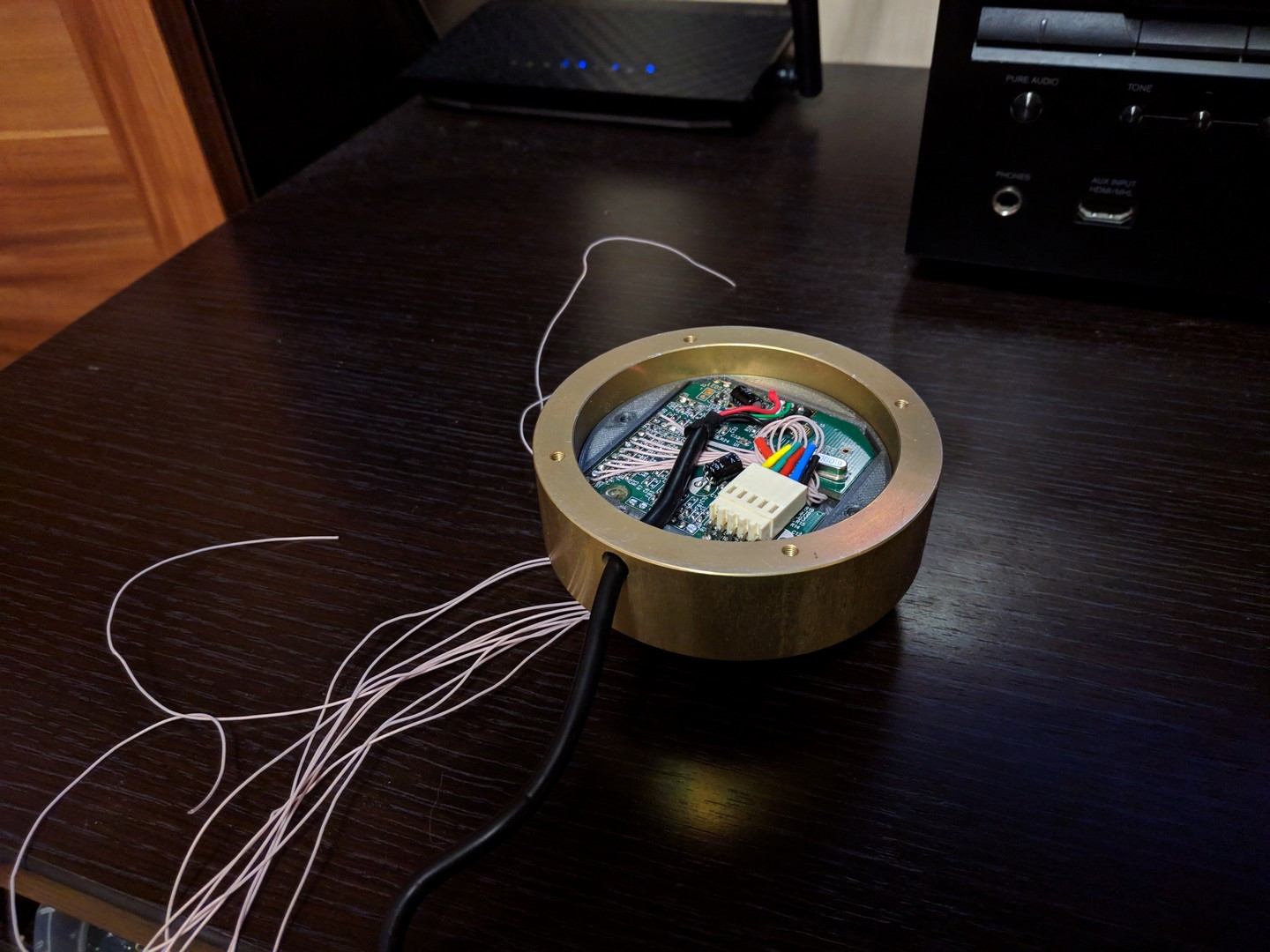

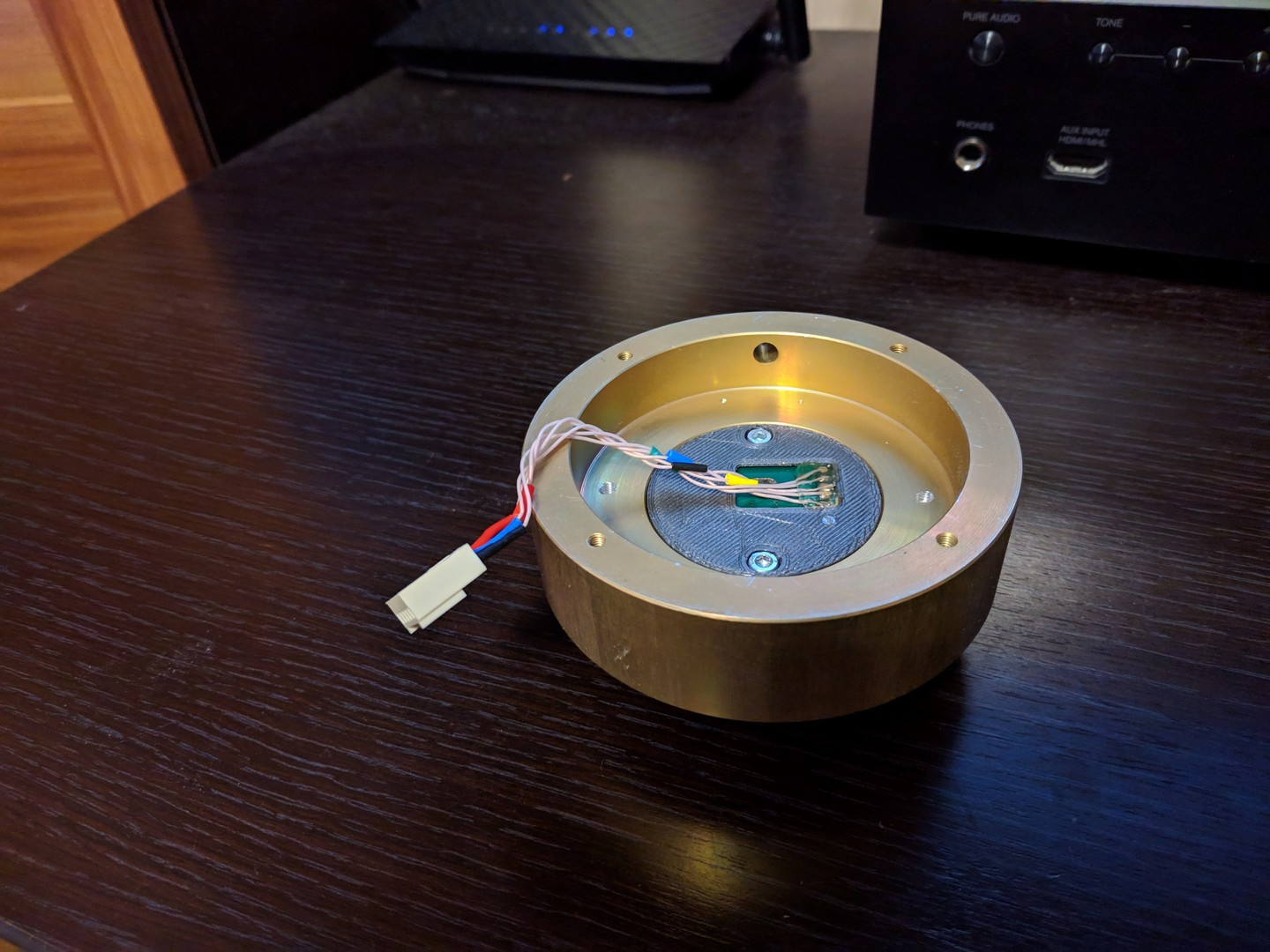

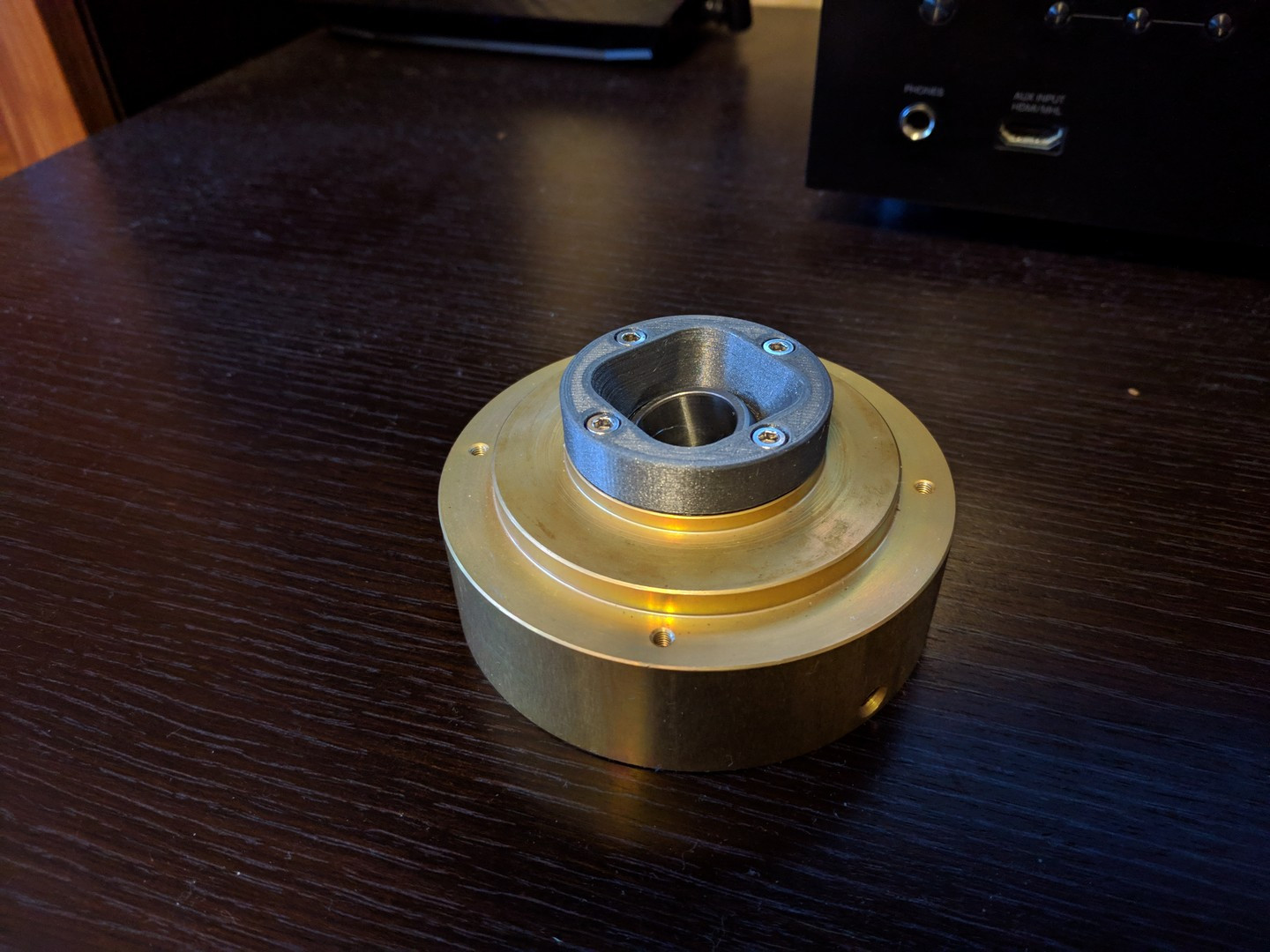

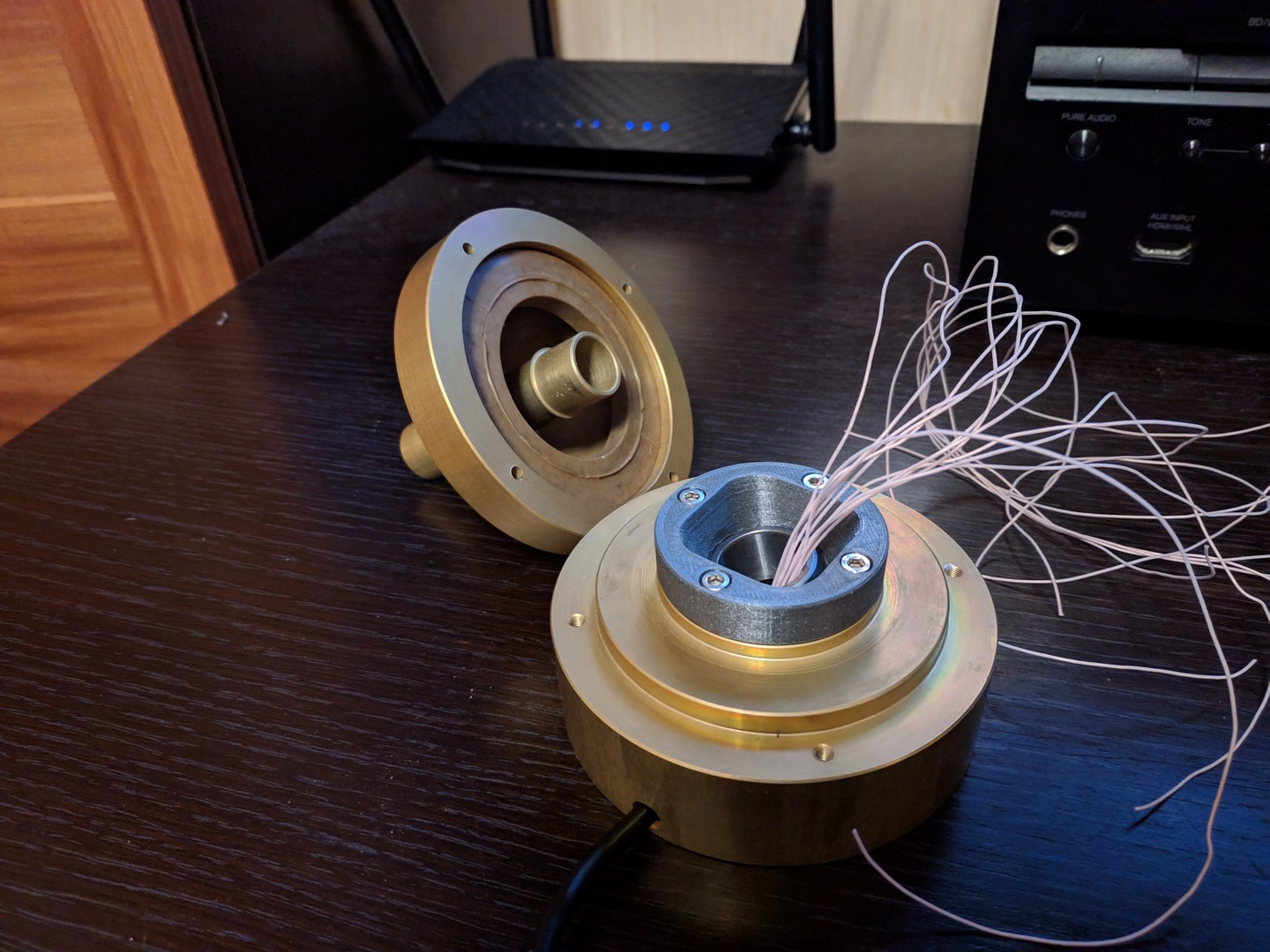

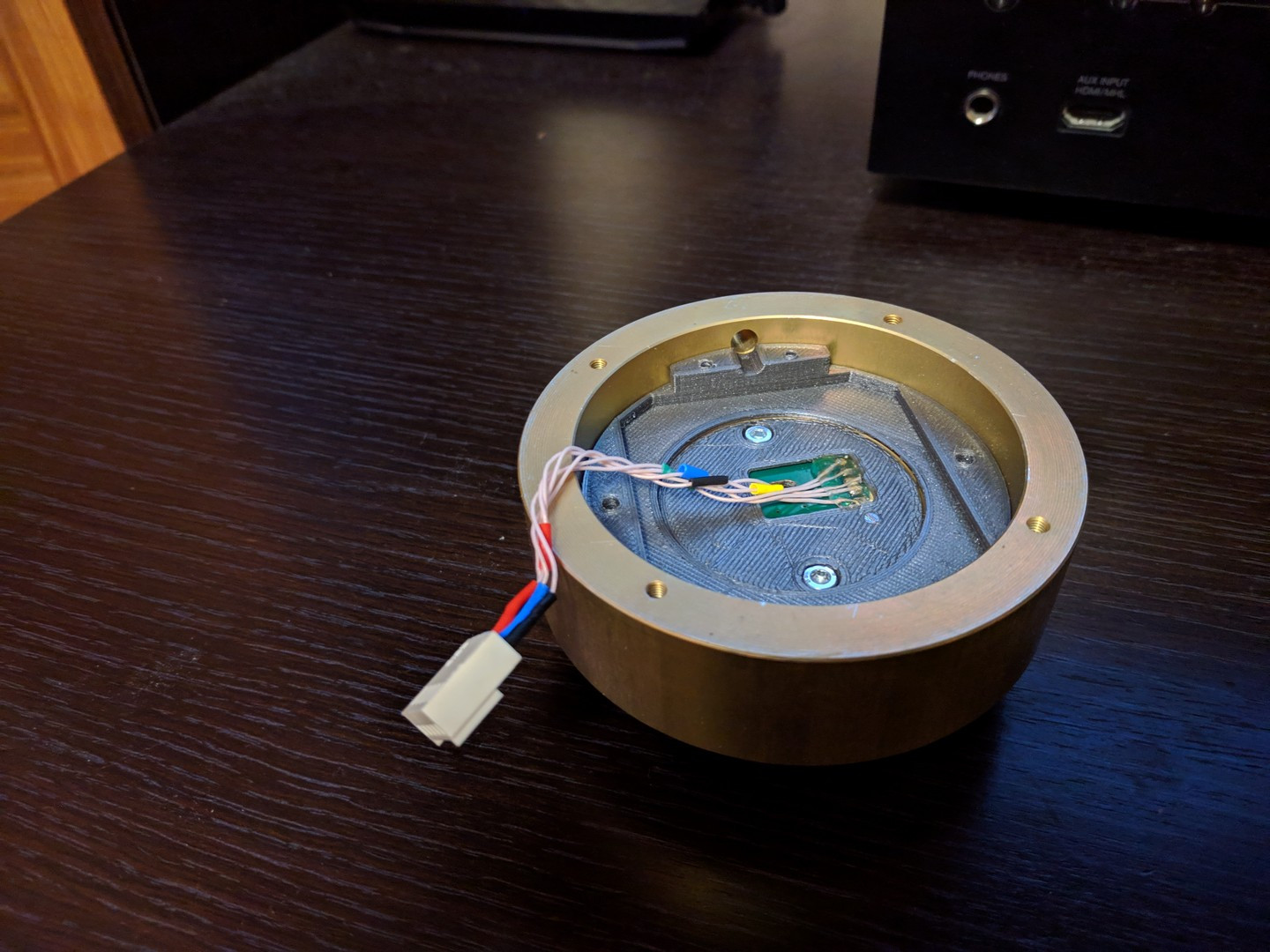

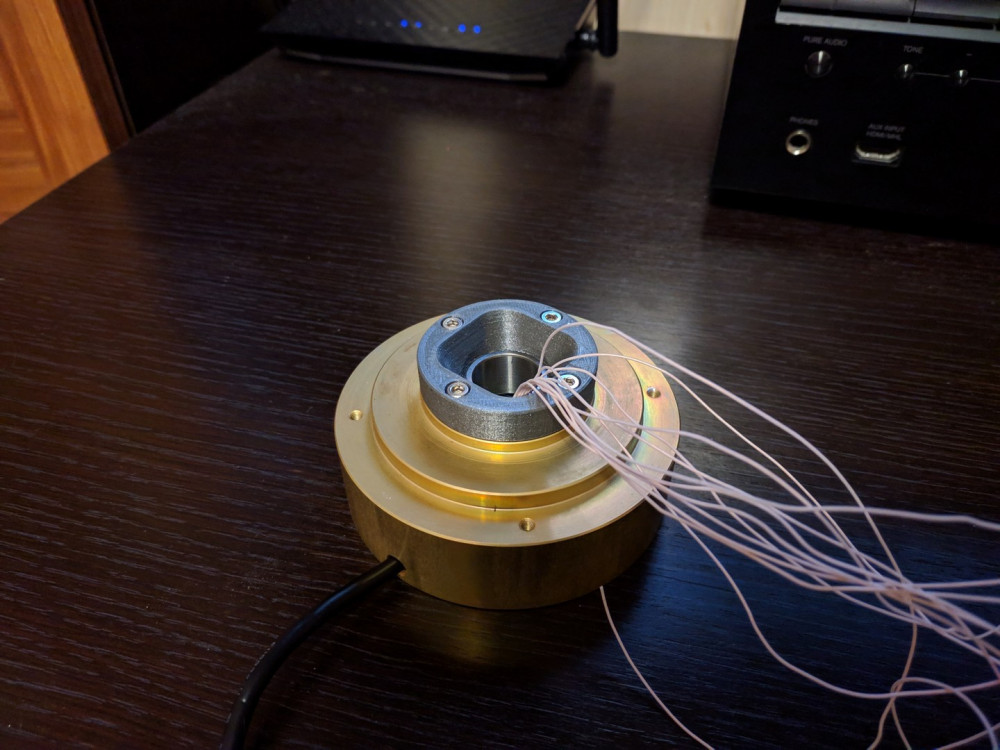

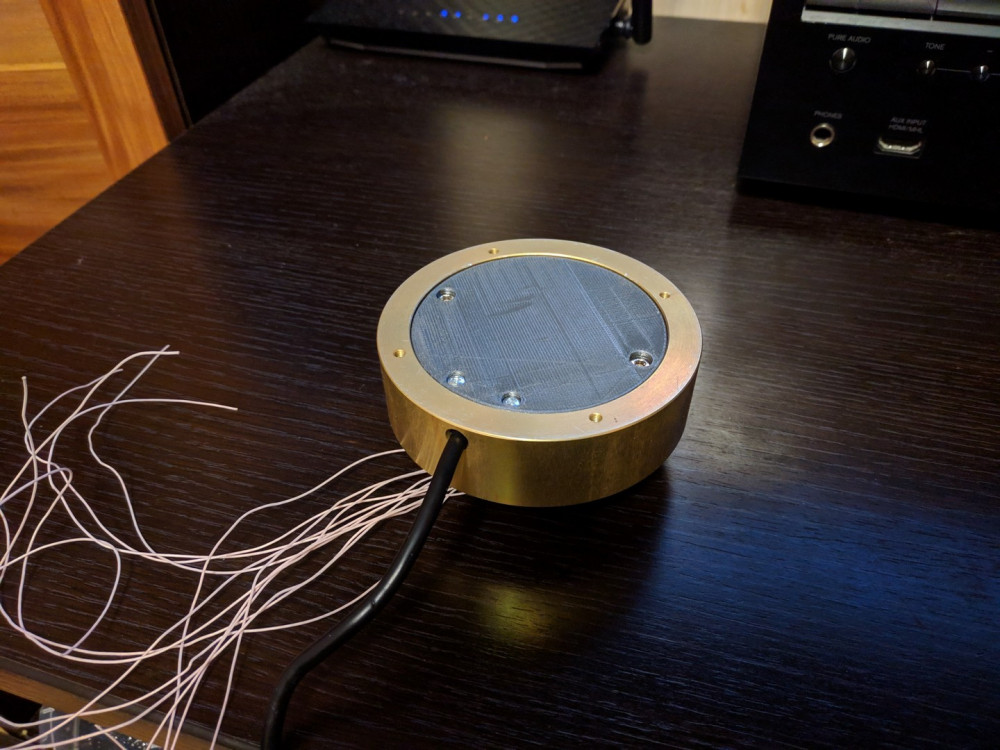

Этапы сборки джоя для товарища figli :

Скрытый текст

















Изменено 10 марта 2019 пользователем =SPb=Electric

[Gargoyle]

Бьютифл)

[figli]

красота в простоте,но так оно только на первый взгляд

[figli]

ощущения как со старым добрым т16000.Но только новым(о люфтах можно забыть).Все,что мне нравилось - нереальная кучность стрельбы и ход,как по рельсам.Все это осталось.
 К VKB я привыкал около года!! Здесь же за два дня!!Растался с VRB без сожаления.К чему можно придраться,ну это разве что маловасто кнопок и нет доп крутилок.Как привязать треммирование - незнаю.Только с помощью сторонних устройств.Единственное преимущество
VKB это богатство настройки контроллера.Там, соглашусь,не хватит фантазий чтобы воплотить все свои безумные хотелки.И треммирование и фиксация осей и пр.и пр.и пр.
Здесь же все жеско.8 кнопок и три оси Y,X,Z.Все по минимому.Есть правда программка T.A.R.G.E.T для устройств Thrustmaster.Ее потенциал тоже не мал,только там все на англицком.

[SV7_Electric]

В 31.03.2019 в 22:39, figli сказал:

ощущения как со старым добрым т16000.Но только новым(о люфтах можно забыть).Все,что мне нравилось - нереальная кучность стрельбы и ход,как по рельсам.Все это осталось.
 К VKB я привыкал около года!! Здесь же за два дня!!Растался с VRB без сожаления.К чему можно придраться,ну это разве что маловасто кнопок и нет доп крутилок.Как привязать треммирование - незнаю.Только с помощью сторонних устройств.Единственное преимущество
VKB это богатство настройки контроллера.Там, соглашусь,не хватит фантазий чтобы воплотить все свои безумные хотелки.И треммирование и фиксация осей и пр.и пр.и пр.
Здесь же все жеско.8 кнопок и три оси Y,X,Z.Все по минимому.Есть правда программка T.A.R.G.E.T для устройств Thrustmaster.Ее потенциал тоже не мал,только там все на англицком.

Спасибо за отзыв!)

Для тебя было сделано устройство максимально простое.

Дополнительные кнопки и оси можно при желании установить или ручку другую. Ограничение только контролер.

Если необходимы функции триммирования и фиксацию осей, то можно использовать контроллер от товарища Станислава (Kreml).

[SV7_Electric]

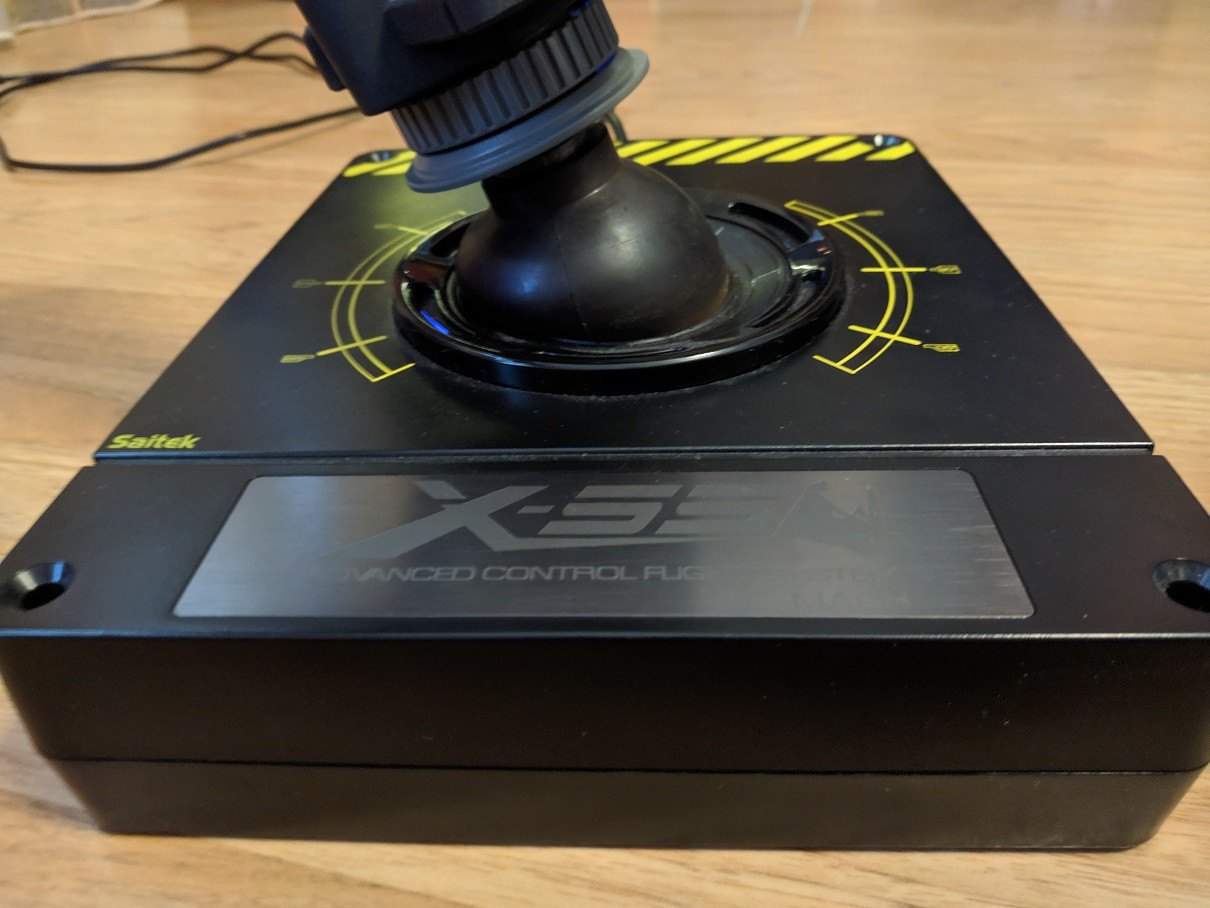

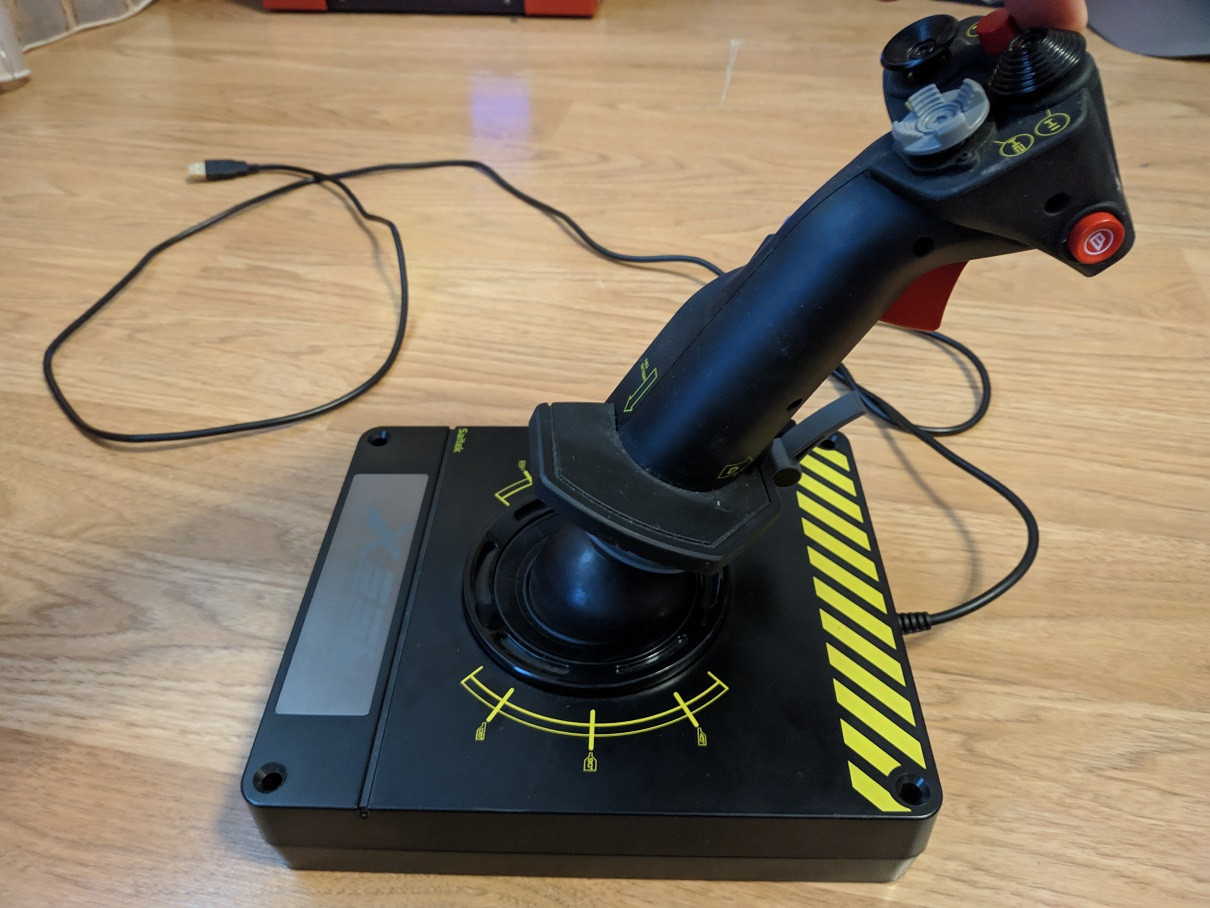

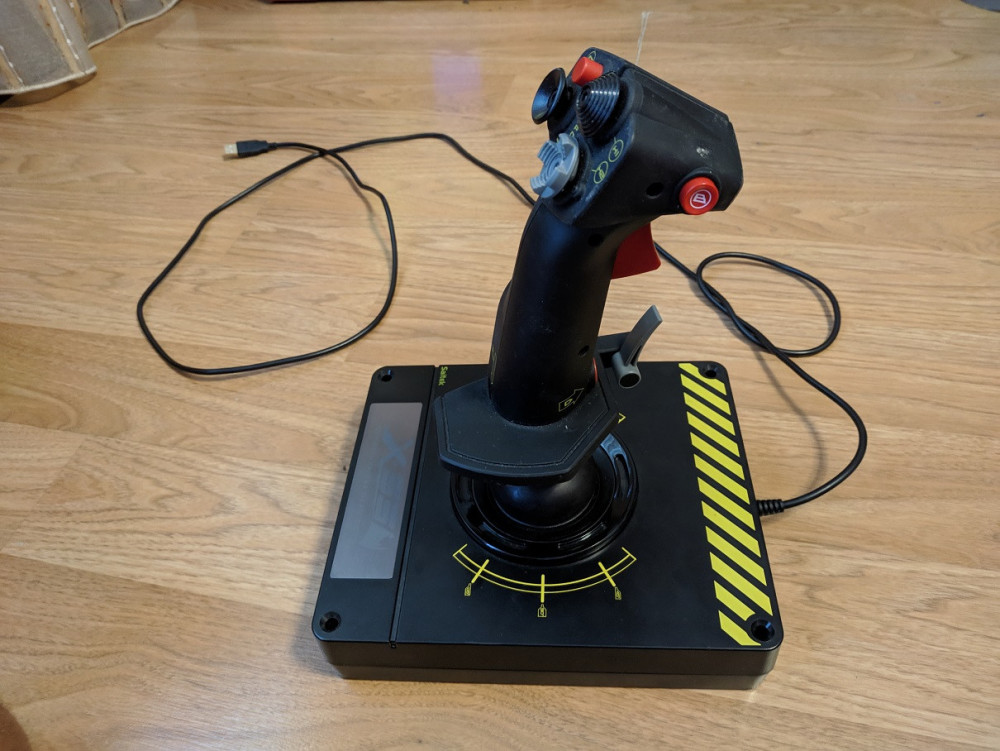

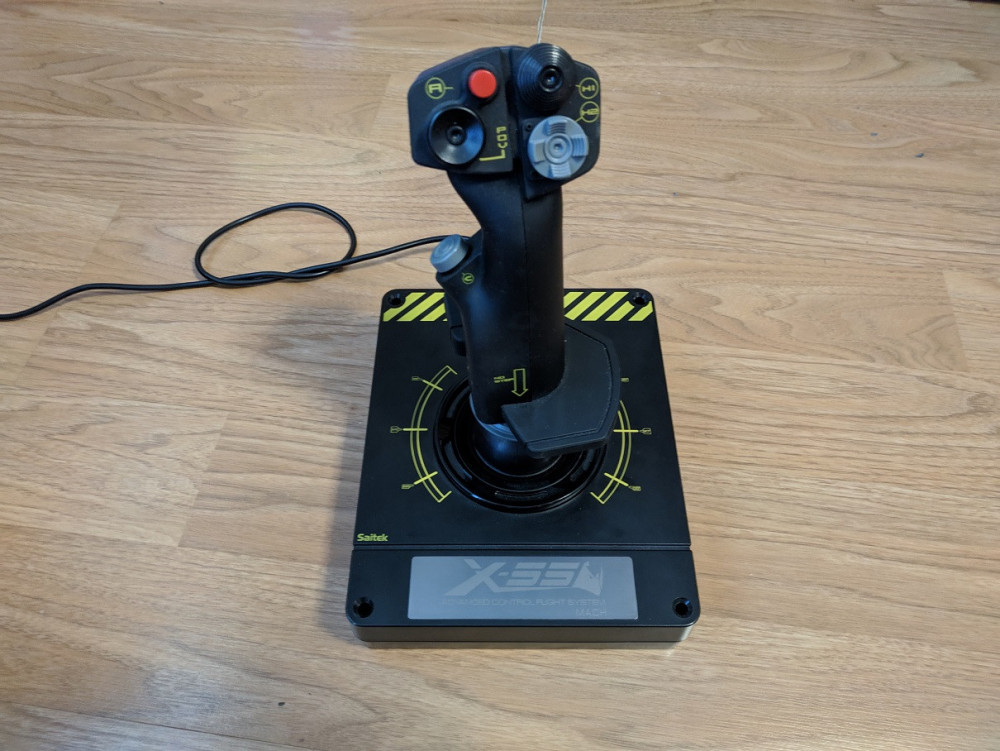

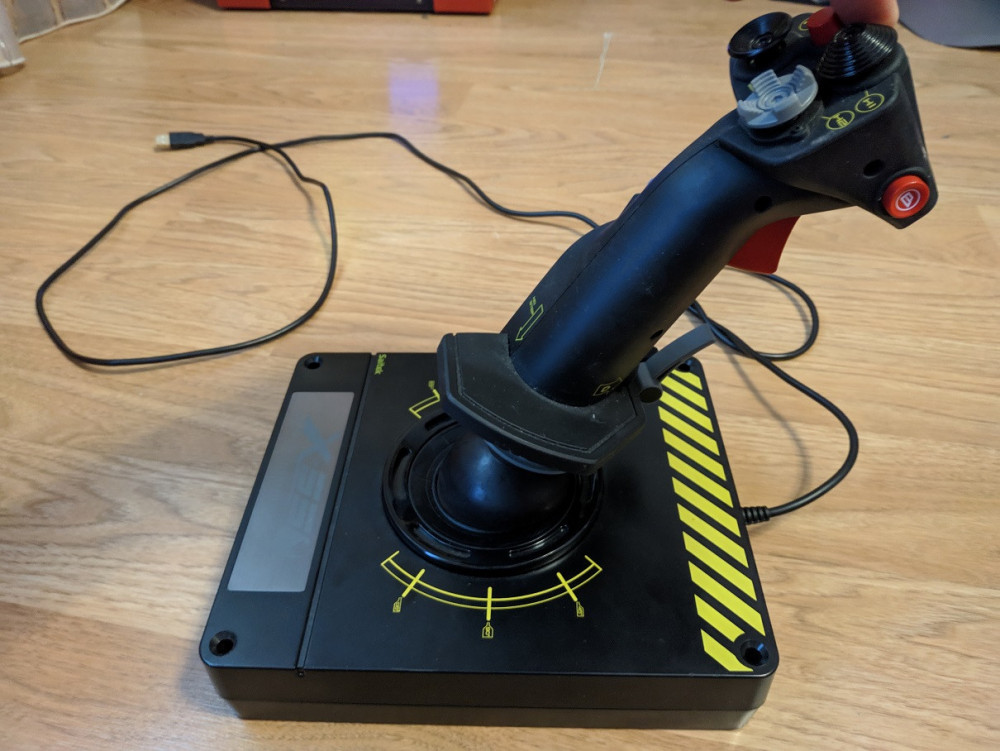

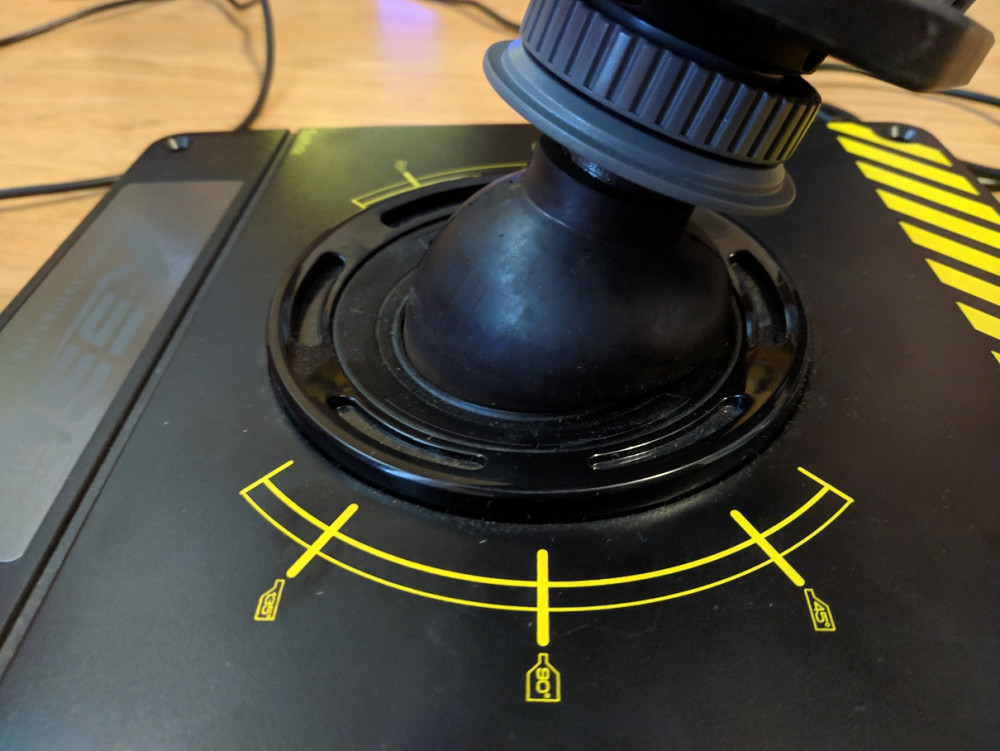

По такому же принципу переделал Х-55. Твист сохранен.  Относительно родной механики -  день и ночь! ИМХО))

Скрытый текст



[Iguz]

А я всетаки не понял, как блокируеться в вашей механики поворот ручки, ибо даже в кабане есть это паразитное явление?

[MYCYJIbMAHUH]

Резиновый пыльник удерживает ручку от поворота.Я экспериментировал,без пыльника откалибровал джойстик,повернул ручку на 360 градусов и калибровка не сбилась.

Резиновый пыльник даже как бы полезный штука.Кисть во время маневрирования самолётом постоянно напряжена,а пыльник позволяет микро повороты по оси твист.

Изменено 17 августа 2019 пользователем MYCYJIbMAHUH

[SV7_Electric]

2 часа назад, MYCYJIbMAHUH сказал:

Резиновый пыльник удерживает ручку от поворота.Я экспериментировал,без пыльника откалибровал джойстик,повернул ручку на 360 градусов и калибровка не сбилась.

Резиновый пыльник даже как бы полезный штука.Кисть во время маневрирования самолётом постоянно напряжена,а пыльник позволяет микро повороты по оси твист.

Именно так...

[GANZ]

10.03.2019 в 14:20, =SPb=Electric сказал:

Еще несколько фото!

Этапы сборки джоя для товарища figli :

  Скрыть содержимое

















Всем привет!
Конструкция проста и я так понял надёжная.
Вопрос по пыльнику. На сколько резиновый пыльник будет долговечен с учётом деформации по тангажу и крену? Потрескается резина через год, два или 3-4 месяца?
Можно конечно два пыльника заказать .... я так понимаю пыльники вы сами льёте из резины.

[SV7_Electric]

57 минут назад, GANZ сказал:

Всем привет!
Конструкция проста и я так понял надёжная.
Вопрос по пыльнику. На сколько резиновый пыльник будет долговечен с учётом деформации по тангажу и крену? Потрескается резина через год, два или 3-4 месяца?
Можно конечно два пыльника заказать .... я так понимаю пыльники вы сами льёте из резины.

Привет!

Я использую такой пыльник на протяжении пяти лет. Все норм. У более светлой резины цвет темнеет только.

[=BULAT=PAPasha]

Элегантно!

Вполне себе вариант)

Пыльник я так понял справляется с весом железной ручки?
