VKB-Sim MCG. Вопросы. Ответы. Советы.

[Johnet]

В 29.09.2018 в 15:47, uiv сказал:

. Ольга скидку даст

Чего ж раньше то не сказали? Или скидка только для избранных?

[Johnet]

Аааа.... Вон оно что! Тогда молчу...

[uiv]

Если вы разрабатываете авиасимуляторы, то ВКБ обязательно предоставит вам скидку.

[Magenta]

Что то покопался по разным сайтам и темам в плане  ручки  MCG , но толкового ответа не нашел ...

Есть BlackBox, и будет ручка (пока в пути ) MGS (не Pro), и своя механика осей, вопрос как подключить ручку на прямую к BlackBox-y, просто тупо, какой проводок к какому (пока не учитываем колодки /переходники/механику и т.п.) , т.е. на сколько я понимаю на BlackBox-е есть разъем Stiсk, там четыре провода (Черный/зеленый/синий/красный) , на ручке трехпиновый разъем  (черный/красный/желтый), интуитивно вроде понятно что черный -GND, красный  - VDD, а вот куда подцеплять  желтый - на синий или зелёный  Короче какого цвета таблетка ?

Понятно , что когда придёт ручка, методом прозвонки и научного тыка я разберусь, но хотелось бы не тратить на это время и быть заранее готовым   ведь наверняка кто то проходил уже этот путь



[Vumpel18]

К 3-й оси.на плате BlackBox_v1_6

[Magenta]

А на версии 1.3 ?

[Vumpel18]

KG12.

[Magenta]

ок, понял, спасибо , лень прозванивать, у него выход наружу есть через SUB или  STICK ? или надо напрямую цепляться ?

Изменено 2 октября 2018 пользователем Magenta

[Alex_Oz]

А что мешает штатно через разъем подключить ? Даже если там что-то подключено, то параллельно можно.

Изменено 2 октября 2018 пользователем Alex_Oz

[Magenta]

42 минуты назад, Alex_Oz сказал:

А что мешает штатно через разъем подключить ? Даже если там что-то подключено, то параллельно можно.



так я и спрашиваю, как штатно, но у меня нет базы гладиатора или ганфайтера,  есть блэкбокс и есть (будет) ручка, вот я и спрашиваю как их скрестить , что бы  блэкбокс увидел ручку … т.е. чисто электрически , какой контакт к какому, даже ни так, куда прицепить жёлтый провод с ручки, так как землю и + я как ни будь найду

[-DED-Ron]

Так Алекс и говорит, прямо в этот круглый, внешний. Крайние на гребенке Gnd и Shield, сигнал рядом с Gnd. +3.3 рядом с Shield.

[uiv]

10 часов назад, Magenta сказал:

А на версии 1.3 ?

Черный - Земля

Синий - Сигнал

Красный - Питание

Зеленый - заземление (его можно не подключать)

[Magenta]

спасибо

[VictorUs]

Общее правило. Ручка подключается в разъем оси №3. Любого контроллера. Я подключал к классическому Njoy32 двухплатному, гладиаторскому, мамбе, простой и FAT, 1.1, который шел в DIY наборах. У BlackBox разъем специально выведен наружу. Главное, чтобы таки они увидели друг друга, это сконфигурировать ручку как внешнее устройство по USART2.

Успехов!

[Magenta]

48 минут назад, VictorUs сказал:

Главное, чтобы таки они увидели друг друга, это сконфигурировать ручку как внешнее устройство по USART2.

Спасибо,  будем иметь ввиду  Вообще я в электронике не полный лох, так что наверное разберусь, но данная информация поможет мне сэкономить кучу времени ...

[VictorUs]

Любые вопросы. Есть же специфика наших контроллеров. Помимо общеэлектронных проблем. Будем вместе время экономить)) Чтобы больше на полеты оставалось.



[Magenta]

Где то  видел,не могу найти, киньте мне ссылку на чертеж/размер штока крепления ручки (хотя бы диаметр/высота вставной части), пока идет шток  хочу выточить  ...



2 вкб:  И да, что то китайцы с али совсем  тормознутые , блин , не дешёвая доставка  через Russian Express SPSR , это как надо работать, что бы 12 дней посылку до самолета везти ? Понимаю, что вы отгрузили и забыли, но может вам подумать о смене службы доставки ? Мне иногда бесплатная доставка из Китая/Гонконга быстрее доходит ...

2018.10.10 22:53 (GMT-7): Передано авиакомпании 2018.10.05 18:29 (GMT-7): Принято магистральным перевозчиком 2018.09.30 04:40 (GMT-7): Подготовлено к отгрузке 2018.09.30 03:21 (GMT-7): Хранение в сортировочном центре 2018.09.30 03:21 (GMT-7): Принято к обработке в сортировочном центре 2018.09.28 00:00 (GMT-7): Начата таможенная очистка при импорте

Изменено 12 октября 2018 пользователем Magenta

[Faramir]

Тут недавно писали - у них (китайцев) неделя выходных была. Национальный праздник. Ничего не работает. Поэтому смело можно выкидывать 9 дней (выходные плюс неделя).

[Magenta]

Это значит я не удачно попал

[La_GGaR]

Наши платные службы доставки тоже умеют отжечь по полной. Тот же СДЭК, к которому у меня никогда претензий не было, в сентябре зажигал так, что никакой почте России и не снилось.

Поэтому как повезёт.

[n0rz3r]

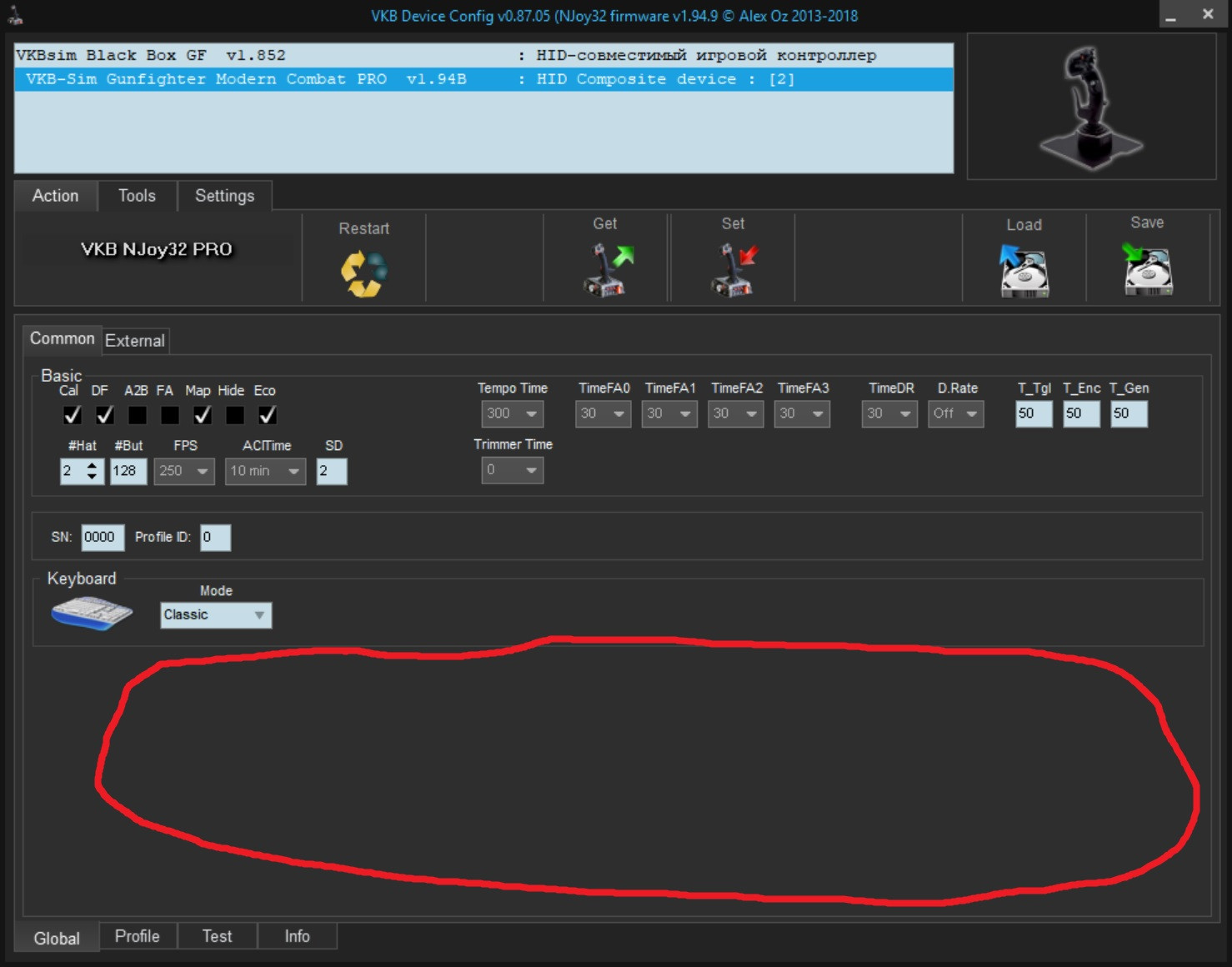

Уважаемые товарищи) Ткните носом. Не могу найти активацию мыши для управления с помощью джойстика)) Вот скриншот VKBDevCfg-C_v0_83_8_5. По инструкции тут должна быть мыша)) Спасибо большое.



[Zorik79]

Вроде бы где-то читал что готовиться прошивка для Жирной Мамбы МК2. Есть какие-то новости ?

Изменено 16 октября 2018 пользователем Zorik79

[Vumpel18]

Пока не взлетела.

[uiv]

Сделали прошивку.

[KVL]

Когда же КОГДА, ждать ручку для левшей???? ...уже конец октября, а даже аносна нет(

[JGr124_boRada]

По секрету: вот прям сейчас UIV проверяет очередной сэмпл. Что как насаживается, как нажимается, какие поверхности... ну не знаем мы когда пойдет в серию. Доводка  требует многократной сверки-проверки и доработки в мелочах.

Изменено 17 октября 2018 пользователем JGr124_boRada

[vovson]

41 минуту назад, JGr124_boRada сказал:

По секрету: вот прям сейчас UIV проверяет очередной сэмпл

Борода, у тебя же каска есть, ты нам бы фоток подкинул этого процесса, незаметно))

[JGr124_boRada]

Тсс. Завтра.



[JGr124_boRada]

Скрытый текст



[Valdamar]

Кто все эти китайские юноши?

[JGr124_boRada]

Инженеры по проектированию моделей и прессформ. Привезли скорректированные детали,  вместе с UIV собирают ручки, проверяют. Люфты, зазоры, сопряжения и т.д. Делают чеклист и снова будут корректировать и доводить до финальной готовности прессформы. Процесс многократный, не один и не два раза приходится это делать. Поэтому сроки обычно и затягиваются.

Изменено 18 октября 2018 пользователем JGr124_boRada

[Valdamar]

Спасибо за секретную фотку из-за плеча!



Так это Илья так заматерел, капиталист китайский? Вот до чего кровушка то вирпильская доводит!!!

1 час назад, JGr124_boRada сказал:

доводить до финальной готовности прессформы

Борада, а прессформы после каждой такой операции новые заказывать нужно, задорого? Или есть какие то специальные тестовые версии?

Извините за тупой вопрос.

[JGr124_boRada]

Ну смотря что не так. Но тестовых версий нет. Что можно - изменяют, если критическая ошибка - переделывают полностью. Если наша ошибка - за наш счет, ессно.  Особенность в том, что убавить металла в прессформе еще можно, а вот добавить - проблематично. Отверстие в детали - это выступающий цилиндр в форме. И получается что уменьшить диаметр отверстия ( сточить диаметр цилиндра) еще можно, а вот увеличить уже нельзя. Как то так. В каких то случаях наваривают металл и корректируют или заглушают пробкой. Но это уже геморой для них, и очень они  морщатся.

И кто не в курсе, прессформа это большой кусок металла, например на две половинки ручки, это примерно килограмм 80 минимум. В котором лишь процентов 5-10 формообразующая часть.

Изменено 18 октября 2018 пользователем JGr124_boRada

[Valdamar]

Сурово, спасибо!

[VictorUs]

2 часа назад, Valdamar сказал:

Кто все эти китайские юноши?

Первая мысль была - Илья инструктирует специально подобранных и обученных левшей, как подковывать блох. А они невербально пытаются рассказать, что в AsianGames ружьяджойстики кирпичом не чистят)))

[vovson]

3 часа назад, JGr124_boRada сказал:

Процесс многократный, не один и не два раза приходится это делать.

Спасибо!) Как в этот раз прошло? Снова ушло на доработку?

[uiv]

Походу пора мне на переговорную амбарный замок вешать. И стекла затонировать. А то чето шпиёнов развелось.

[Valdamar]

Пулеметчика ставь лучше. Или пулеметчицу!

[JGr124_boRada]

Это рука Москвы, блин буду!

1 час назад, vovson сказал:

Спасибо!) Как в этот раз прошло? Снова ушло на доработку?

Это  уж к UIV.. я залег на дно...

[uiv]

4 часа назад, Valdamar сказал:

Кто все эти китайские юноши?

Не могу назвать их юношами. Азиаты выглядят по другому и поздно стареют. Могут и в 40 лет выглядеть на 25.

Я рад, что эти двое работают с ВКБ. У них за плечами ни одна сотня тысяч выпущенных игровых девайсов. Один - производственник и технолог, досконально знает технологии массового производства. Второй - конструктор. Все время проектировал только игровые устройства. РУС сложной формы в 3Д за неделю с нуля отрисовывает.

Чего хочу сказать - у нас только супер-профи
