Boris185

Шлейф на MARS.

Recommended Posts

На Fat Cobra с двухэтажным Njoy 32 оторвались проводки на шлейфе от разъёма Mars на оси Y. Посоветуйте, как их перепаять, чтобы ничего не напутать?

Share this post


Link to post
Share on other sites

Желательно увидеть фото, марсы были v 4.0 и 4.1 - на них разная распиновка была.

  • Like 1

Share this post


Link to post
Share on other sites

Желательно увидеть фото, марсы были v 4.0 и 4.1 - на них разная распиновка была.

ОК! Завтра сфотаю.

Share this post


Link to post
Share on other sites

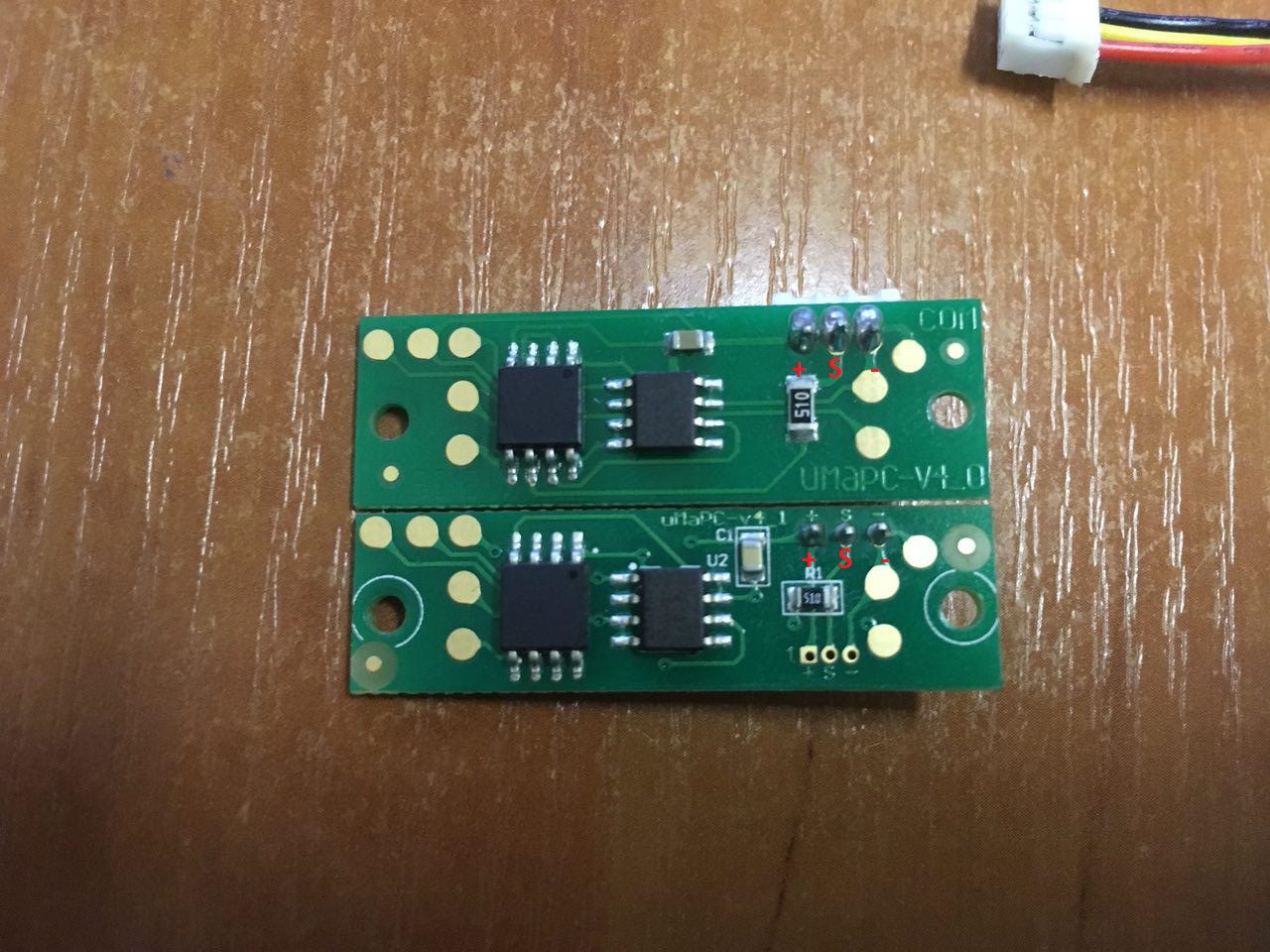

Покопался немного, нашел оба варианта:


Сверху марс v4.0 с прямым разъемом - проводники в шлейфа приходят в разъемах один в один

Снизу - v4.1 с угловым. Кросовая последовательность проводников - 1 в 3, 3 в 1.

Ну в общем на фотке все видно.

На контроллере если смотреть на разъем - ключ сверху + сингал GND

И для полного исчерпания вопроса


  • Upvote 2

Share this post


Link to post
Share on other sites

Получилось перепаять, хотя очень неудобно на старые коннекторы т.к. новые найти не смог. А, можно где-нибудь приобрести готовые шлейфы про запас?

Share this post


Link to post
Share on other sites
В 09.12.2017 в 18:49, night_fighter сказал:

Покопался немного, нашел оба варианта:


Сверху марс v4.0 с прямым разъемом - проводники в шлейфа приходят в разъемах один в один

Снизу - v4.1 с угловым. Кросовая последовательность проводников - 1 в 3, 3 в 1.

Ну в общем на фотке все видно.

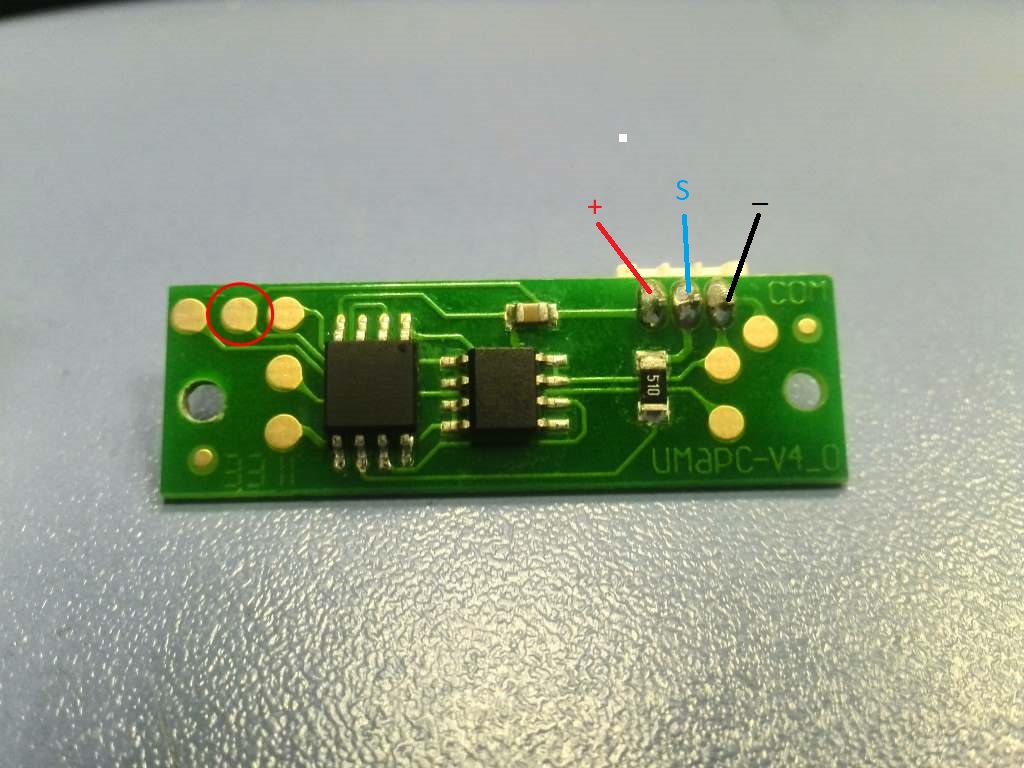

На контроллере если смотреть на разъем - ключ сверху + сингал GND

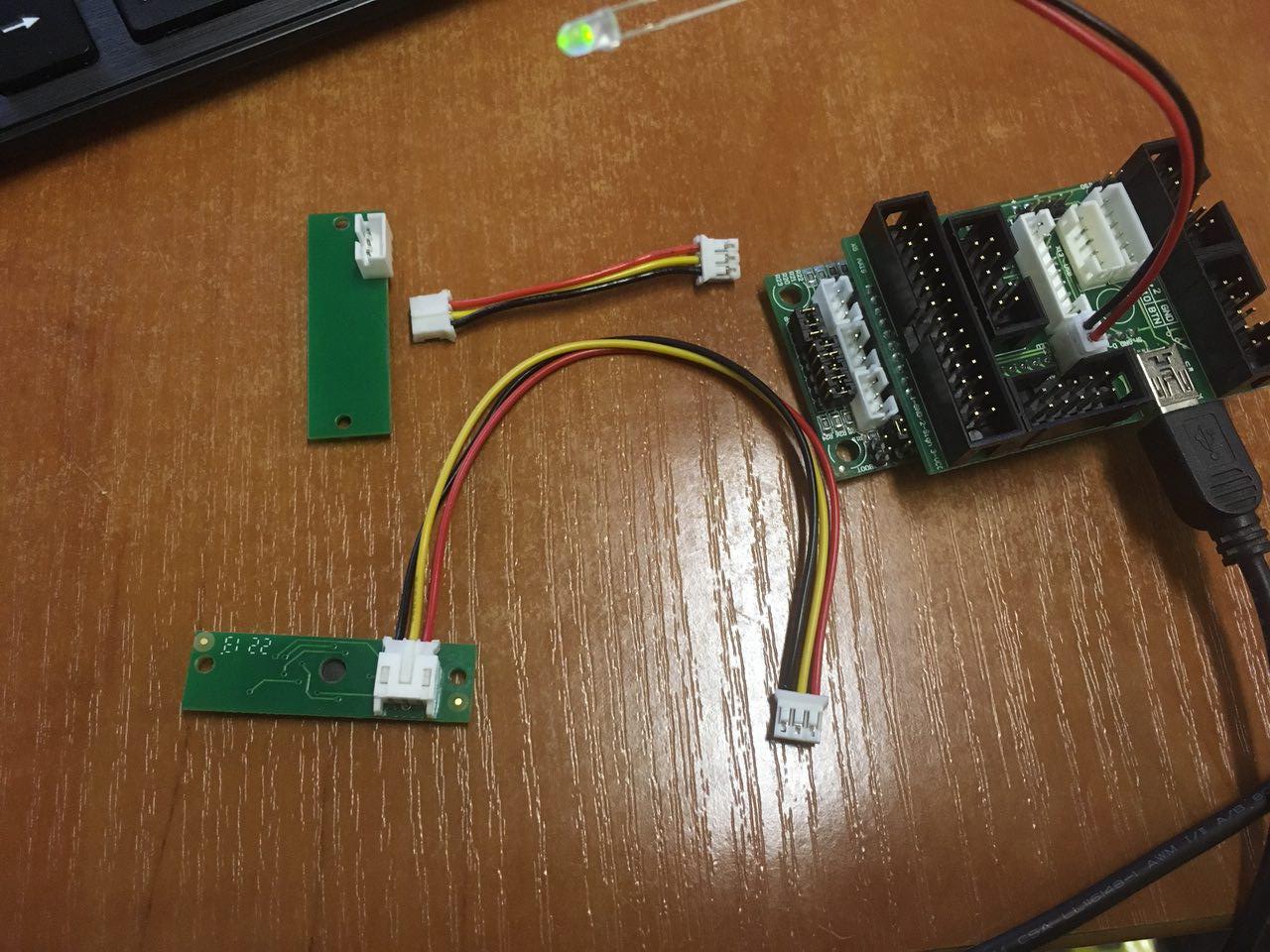

И для полного исчерпания вопроса


Друг выручай. Я свой один датчик марс распилил сделал его мини, все как нужно паял, одну дорожку от камня что с лева, его нижняя правая ножка проводом зашунтирована на выход Vcc, на фото этой связи нет. Суть вопроса, МАРС ожил но с малым по длинне проводом, 15см., больший провод в 30см. Все датчик перестает работать, скажи на сигнальном выходе есть смд сопротивление подтяжки 51Ом, на какой номинал я его могу поменять, чтоб увиличить длинну провода. И можешь написать электронку, т.к. Фото я тут не могу прикрепить того что я делал. Мне очень нужна твоя помощь. МАРС 4тый, у которого прямой выход и схема чуть другая чем у 4.1.. На фото еще нет шунтирующей перемычки хотя она уже выполненна, как я и выше писал мини Марс работает, но только с коротким шлейфом.

Share this post


Link to post
Share on other sites
16 часов назад, ROSS_TaTaPuH сказал:
Скрытый текст

Друг выручай. Я свой один датчик марс распилил сделал его мини, все как нужно паял, одну дорожку от камня что с лева, его нижняя правая ножка проводом зашунтирована на выход Vcc, на фото этой связи нет. Суть вопроса, МАРС ожил но с малым по длинне проводом, 15см., больший провод в 30см. Все датчик перестает работать, скажи на сигнальном выходе есть смд сопротивление подтяжки 51Ом, на какой номинал я его могу поменять, чтоб увиличить длинну провода. И можешь написать электронку, т.к. Фото я тут не могу прикрепить того что я делал. Мне очень нужна твоя помощь. МАРС 4тый, у которого прямой выход и схема чуть другая чем у 4.1.. На фото еще нет шунтирующей перемычки хотя она уже выполненна, как я и выше писал мини Марс работает, но только с коротким шлейфом.



Написал в лс.
