[ОПРОС] Шрифт для технических надписей - предпочтения покупателей

Шрифт для технических надписей

88 members have voted

  1. 1. Какой шрифт лучше использовать для нанесения технических надписей на репликах органов управления

    • "Ширпотребный" Arial
    • Аутентичный ГОСТ Р 50140-92


Recommended Posts

В развитие дисскусии https://forum.il2sturmovik.ru/topic/5326-obsuzhdenie-proekta-vpc-mangust-50/page-37?do=findComment&comment=567386







(Верхняя строка - Arial обычный
Вторая строка - Arial полужирный
Нижняя строка - ГОСТ Р 50140-92)

Edited by ReviZorro
  • Upvote 2

Share this post


Link to post
Share on other sites

Гостовый, но его надо сделать толще, ибо на реальных РУС его заливают  затирают в выштамповку, что делает его жирнее, ибо штамп имеет V сечение.


Edited by RenderG

Share this post


Link to post
Share on other sites

Требую исключить голос VPC_Solway из результатов опроса! (надеюсь на решение без доп. согласований)

Share this post


Link to post
Share on other sites

Требую исключить голос VPC_Solway из результатов опроса! (надеюсь на решение без доп. согласований)



Протестую!!! Я голосовал как рядовой вирпил! мне вообще эти надписи в кокпите не видны!

Share this post


Link to post
Share on other sites

Протестую!!! Я голосовал как рядовой вирпил! мне вообще эти надписи в кокпите не видны!



Покажи накладную )

Share this post


Link to post
Share on other sites

Покажи накладную )

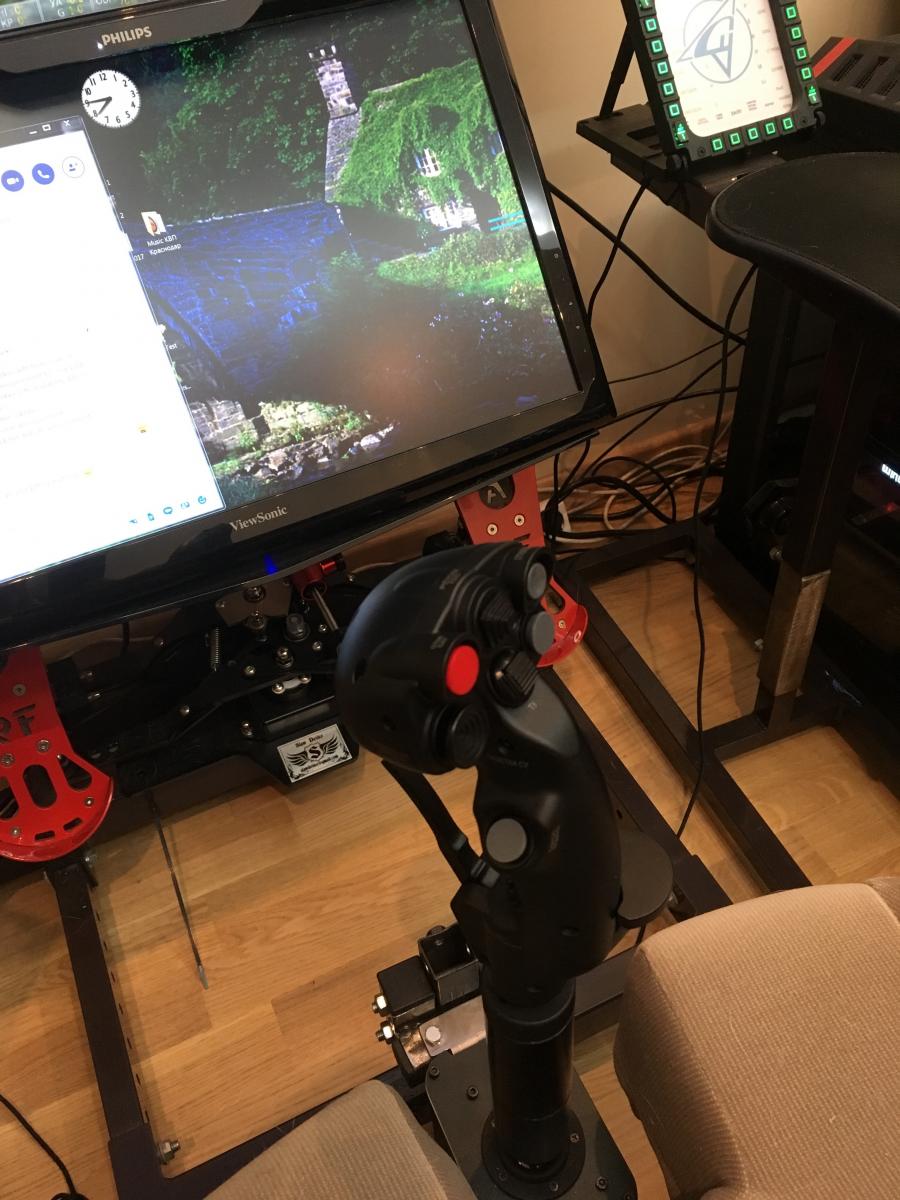

Ни усов, ни хвоста нету...

А летаю без верхнего света, окно закрыто ролетой, чтобы трекир не баловался.




Edited by VPC_Solway

Share this post


Link to post
Share on other sites



Ни усов, ни хвоста нету...

А летаю без верхнего света, окно закрыто ролетой, чтобы трекир не баловался.



Чет как-то надписи маловаты, сероваты )







Ни усов, ни хвоста нету...

А летаю без верхнего света, окно закрыто ролетой, чтобы трекир не баловался.





Вот поэтому трекир и убрал в коробку, доставать не намерян больше никада )

Надеюсь кто-нить выпустит что-то более приличное, основанное на технологиях ВР  ;)

Edited by a___k___s

Share this post


Link to post
Share on other sites

Чет как-то надписи маловаты, сероваты )



Вот поэтому трекир и убрал в коробку, доставать не намерян больше никада )

Надеюсь кто-нить выпустит что-то более приличное, основанное на технологиях ВР  ;)



1. Свет падает неудобно. 2. Эти фото делались не для публичного показа (пришлось за слова отвечать). 3. Зато надписи вечные

Share this post


Link to post
Share on other sites

Гостовый, но его надо сделать толще, ибо на реальных РУС его заливают  затирают в выштамповку, что делает его жирнее, ибо штамп имеет V сечение.


А у Вас кстати, на ручке, сделанной в СССР, шрифт на основе ГОСТ 26.008-85, там начертание некоторых символов другое, хотя он напрямую не регулирует надписи в авиации, но, видимо, до введения соответствующего ГОСТа применялся. И, можете бросить в меня тапком :), не видел я в авиации филипсовских шлицов, только прямые. :)

Share this post


Link to post
Share on other sites



Ни усов, ни хвоста нету...

А летаю без верхнего света, окно закрыто ролетой, чтобы трекир не баловался.





Off-top



I need your buttons, trigger and brake lever.




  • Upvote 2

Share this post


Link to post
Share on other sites
Надеюсь кто-нить выпустит что-то более приличное, основанное на технологиях ВР

 Инерционный трекер. ;-)





филипсовских шлицов, только прямые.

Это космоджой от космокорабля из старситизена. Там бывают! Пруф:




Я не гналс за 100% аутентичностью. Кожей РУСы тож не обтягивали.

Edited by RenderG
  • Upvote 1

Share this post


Link to post
Share on other sites

Прикройте голосование, пока адепты ВКБ не понабежали ;)

А то наголосуют...

Share this post


Link to post
Share on other sites

Кабы джой был из люмини, я бы сам на нем надписи наделал бы в домашних условиях без гравировки, травлением. Вот примерчик, толщина линии где-то 0,55-0,6 мм. Высота символа 4 мм. Диаметр окружности 8 мм


Edited by capitanblood
  • Upvote 2

Share this post


Link to post
Share on other sites

Прикройте голосование, пока адепты ВКБ не понабежали ;)

А то наголосуют...

Думаю, опрос релевантен для потребителей продукции любой фирмы, так что результаты искажены не будут.

Да и зачем придумывать "адептов" - мы все вольны покупать то, что считаем лучшим, у любого производителя.

  • Upvote 4

Share this post


Link to post
Share on other sites

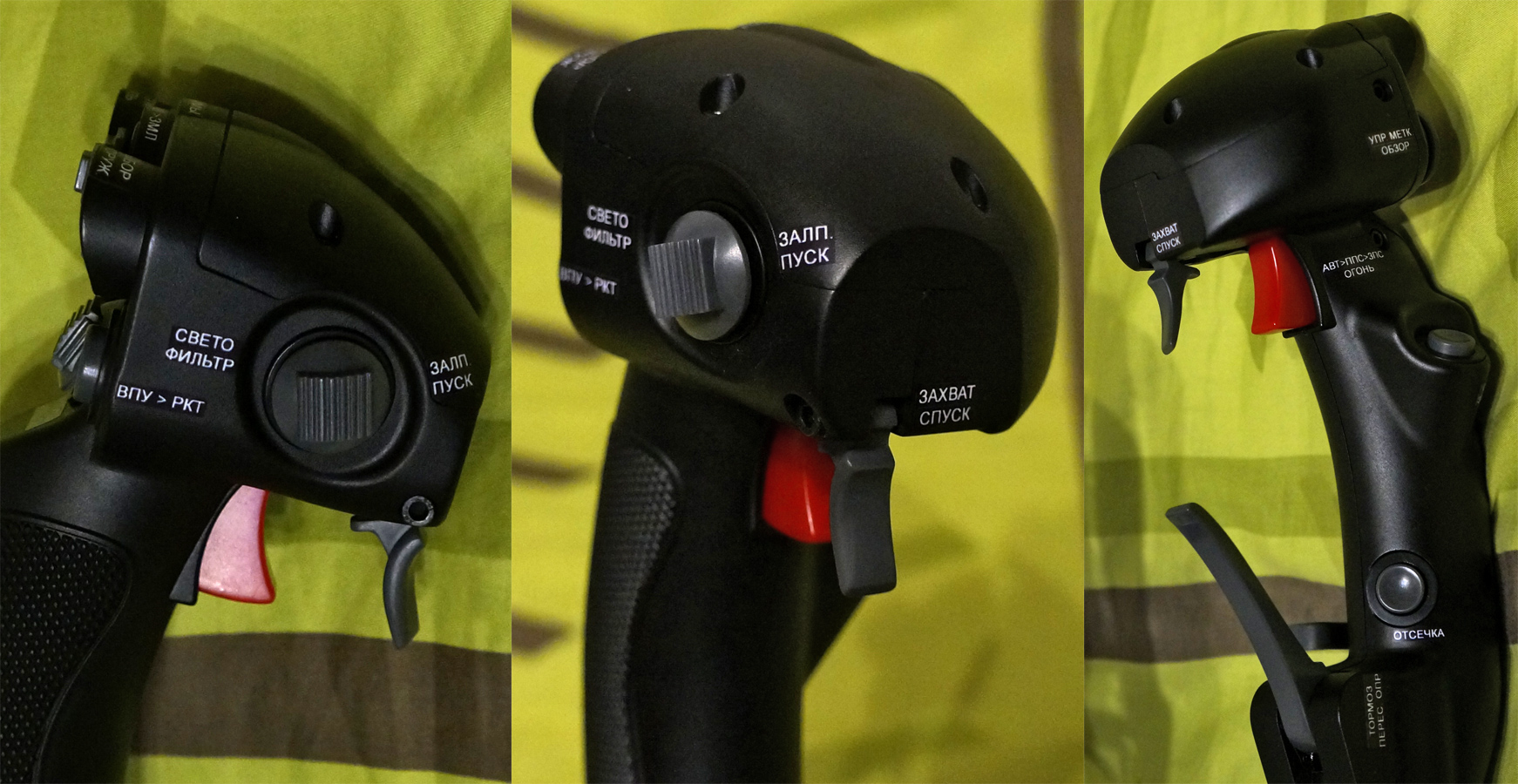

А как такой вариант?

зы. автор неизвестен...





Может он где-то тут?




  • Upvote 1

Share this post


Link to post
Share on other sites

Гостовый, но его надо сделать толще, ибо на реальных РУС его заливают  затирают в выштамповку, что делает его жирнее, ибо штамп имеет V сечение.


Там еще кернить чуток надо, а то плотность надписей не клевая.

Share this post


Link to post
Share on other sites



Не вижу ничего плохого.

Самому очень нравится ручка с черными клавишами :)

Share this post


Link to post
Share on other sites

Там еще кернить чуток надо, а то плотность надписей не клевая.

Ну там уж родная. + затирка гуашью. + лак

Share this post


Link to post
Share on other sites

Ну там уж родная. + затирка гуашью. + лак

Это не про твою фотку, а про пример ТС.

Share this post


Link to post
Share on other sites

В развитие дисскусии https://forum.il2sturmovik.ru/topic/5326-obsuzhdenie-proekta-vpc-mangust-50/page-37?do=findComment&comment=567386



Верхняя строка - Arial обычный

Вторая строка - Arial полужирный

Нижняя строка - ГОСТ Р 50140-92



attachicon.gifЧто хужее.jpg

На картинке с примерами шрифтов хорошо бы сделать белые буквы по черному фону. А то не очень выбирается

Share this post


Link to post
Share on other sites

На картинке с примерами шрифтов хорошо бы сделать белые буквы по черному фону. А то не очень выбирается

Добавил в первое сообщение пример шрифтов белым по черному.

Edited by ReviZorro

Share this post


Link to post
Share on other sites

Спасибо

Share this post


Link to post
Share on other sites

А чего спорить, всё давно придумано.... так что только

ГОСТ Р 50140-92 - Шрифты и знаки для авиационных индикаторов, пультов и надписей. Общие требования

Настоящий стандарт распространяется на шрифты и знаки, предназначенные для нанесения любыми способами на лицевые части приборов, индикаторов, сигнализаторов, пультов и органов управления и их деталей, а также для нанесения надписей в кабинах экипажа самолетов и вертолетов....

Edited by gosha*
  • Upvote 1

Share this post


Link to post
Share on other sites

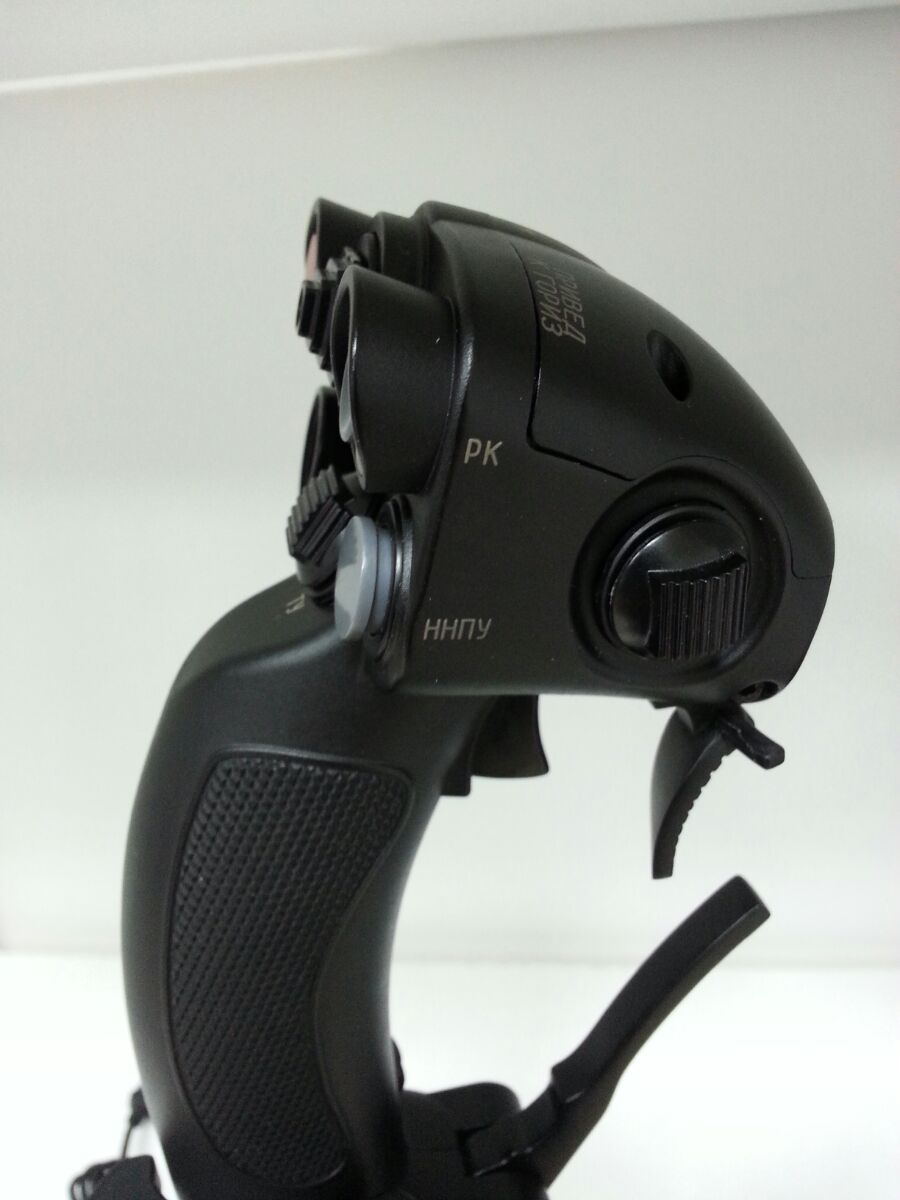

Представляю на ваш суд ещё один вариант:







  • Upvote 2

Share this post


Link to post
Share on other sites

Представляю на ваш суд ещё один вариант:



Классно получилось, но пара мыслей:

1. Толщину букв хорошо бы сделать еще больше;

2. Цвет букв сделать белым, а не серым;

3. Надписи на верхней части перенести ближе к стороне пилота (получается, что на другую деталь вообще);

4. Есть вопросы к расположению надписей "РК" и "ННПУ". И "ТУ" пониже хорошо бы.



А по какой технологии наносятся надписи?

Share this post


Link to post
Share on other sites

При несомненных плюсах технологии нанесения есть жесткие ограничения. Лазерная гравировка.

Share this post


Link to post
Share on other sites

Лазером плохо по кривым поверхностям. А тампопечать / шелкуха дороже сильно выходит?

Share this post


Link to post
Share on other sites



А чего спорить, всё давно придумано.... так что только

ГОСТ Р 50140-92 - Шрифты и знаки для авиационных индикаторов, пультов и надписей. Общие требования

Настоящий стандарт распространяется на шрифты и знаки, предназначенные для нанесения любыми способами на лицевые части приборов, индикаторов, сигнализаторов, пультов и органов управления и их деталей, а также для нанесения надписей в кабинах экипажа самолетов и вертолетов....



Однако часто используют другой


Share this post


Link to post
Share on other sites

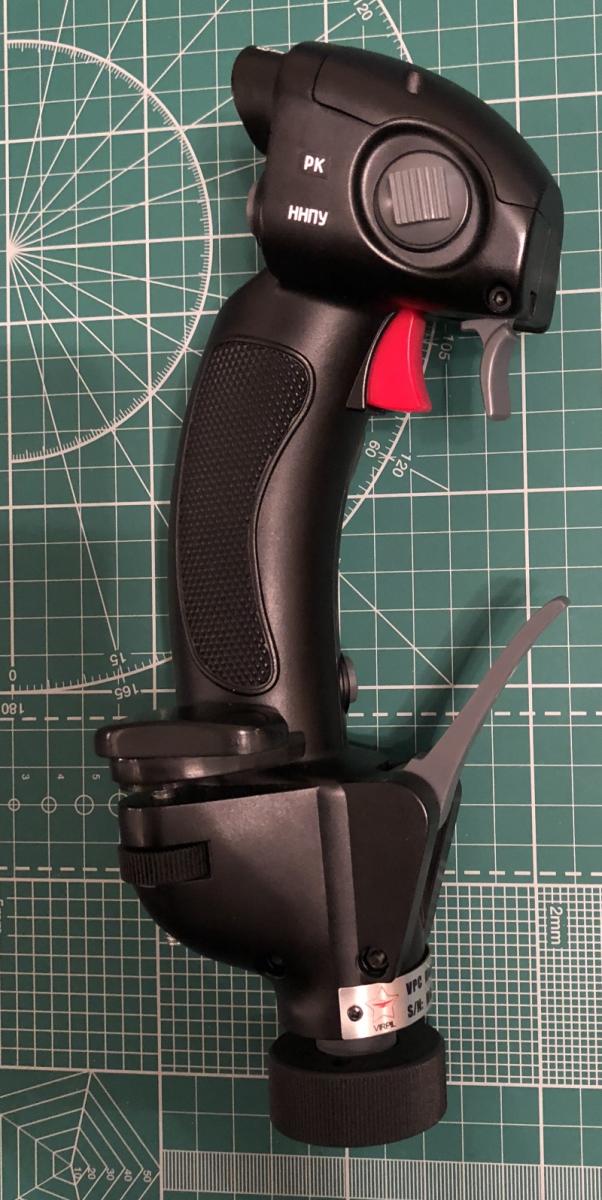

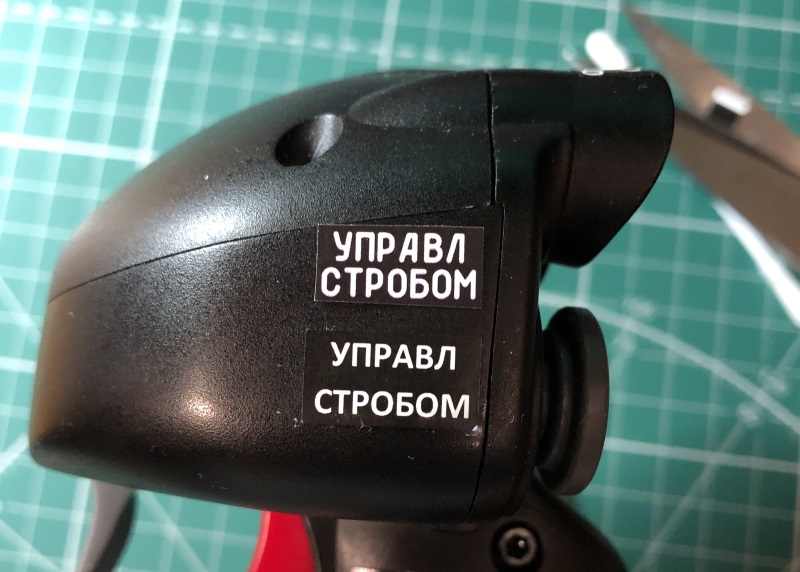

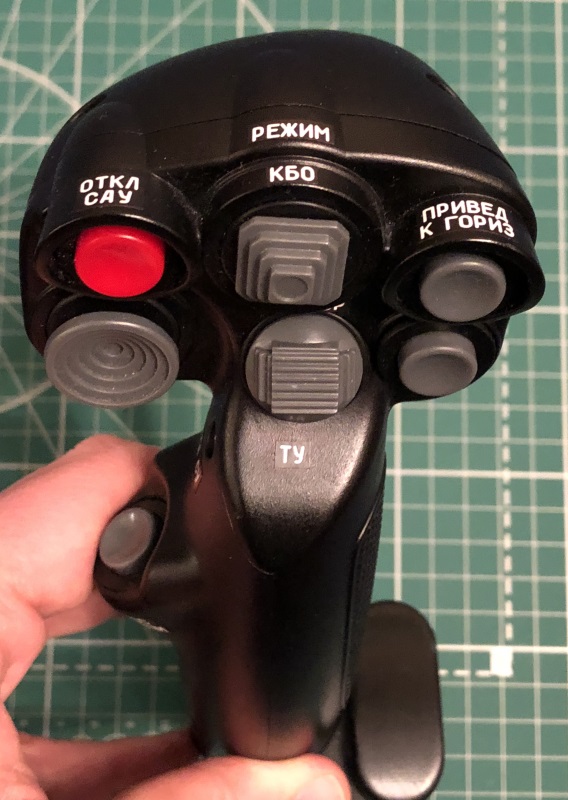

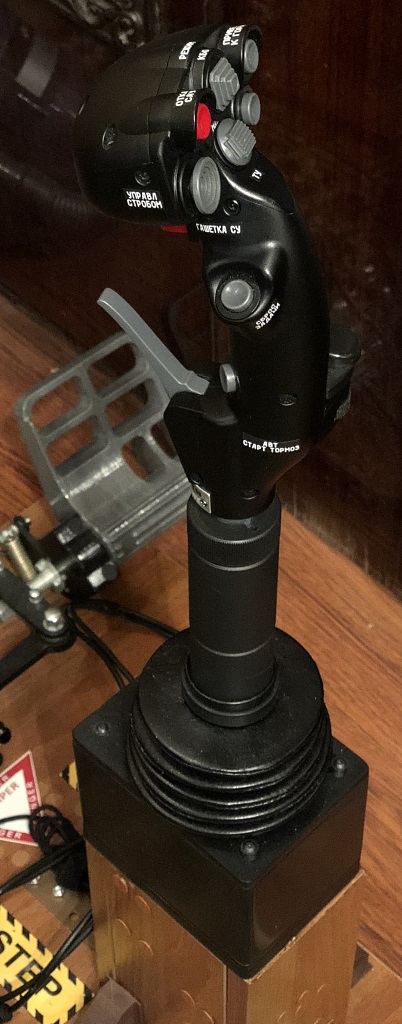

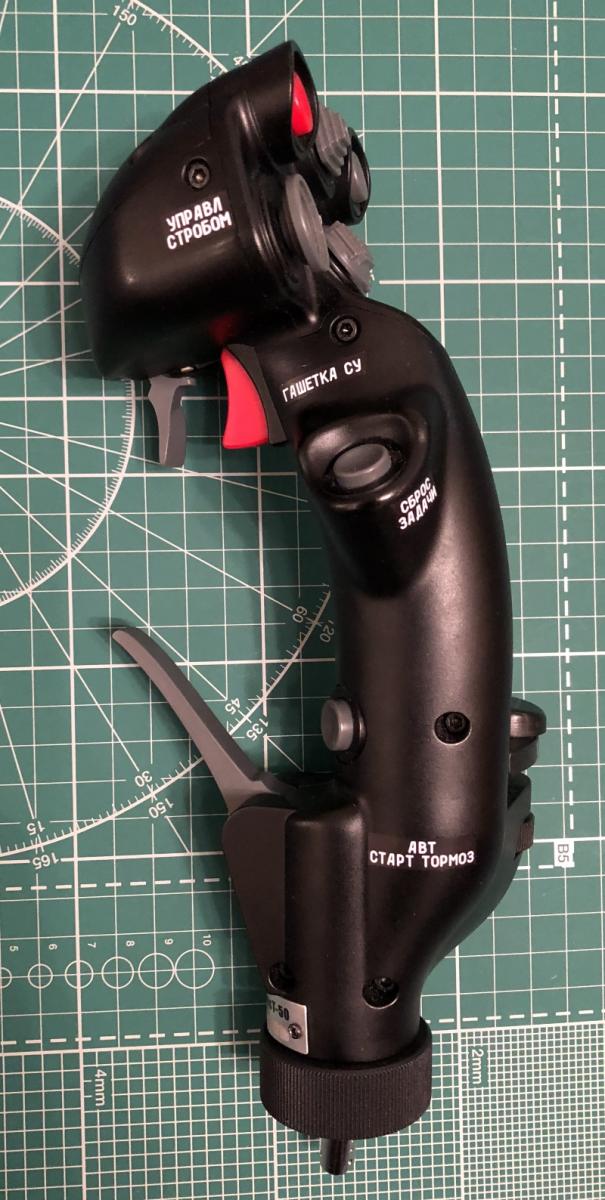

Переделал технические надписи на своем MongoosT-50 на основе шрифта ГОСТ Р 50140-92. Буквы сделал толще обводкой, как советовал коллега RenderG.



Внизу - старые надписи шрифтом Arial, наверху - замена с утолщенным ГОСТом.






На мой взгляд, теперь ГОСТ однозначно намного кузявее.



post-1993-0-52842400-1516914615_thumb.jpg post-1993-0-77925100-1516914621_thumb.jpg post-1993-0-74166100-1516914627_thumb.jpg post-1993-0-08019000-1516914633_thumb.jpg post-1993-0-67355100-1516914639_thumb.jpg



Если кому вдруг пригодится - файл надписей с обводкой (формат MS Publisher) - T-50 Signs RUS WP.zip

PS Сам шрифт в архиве не содержится.

  • Upvote 4

Share this post


Link to post
Share on other sites

Несколько советов по наклейке технических надписей.



Я использовал бумагу LOMOND Self-Adhesive Laser Paper, арт. 2610005. Возможно, подойдут аналогичные модели бумаги, но этот годится точно.

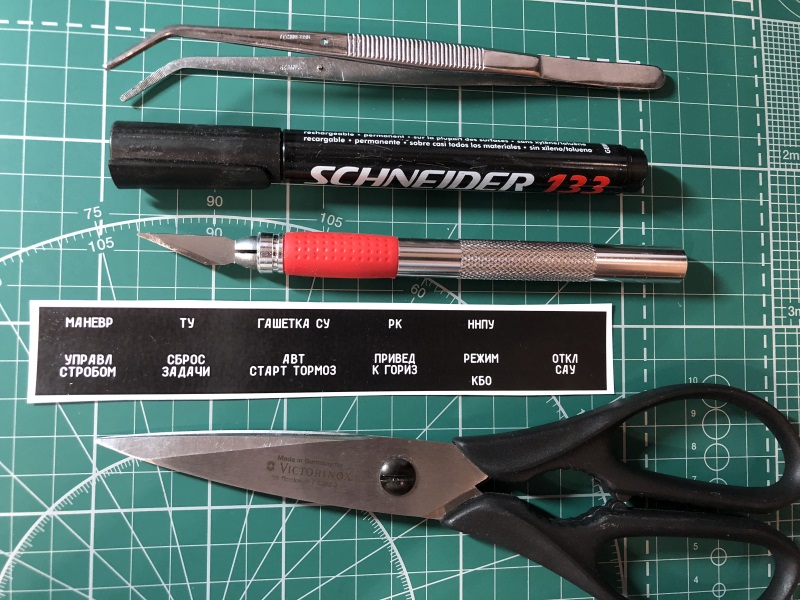

Понадобятся следующие инструменты:

1. Ножницы;

2. Пинцет;

3. Черный перманентный маркер;

4. Острый нож.

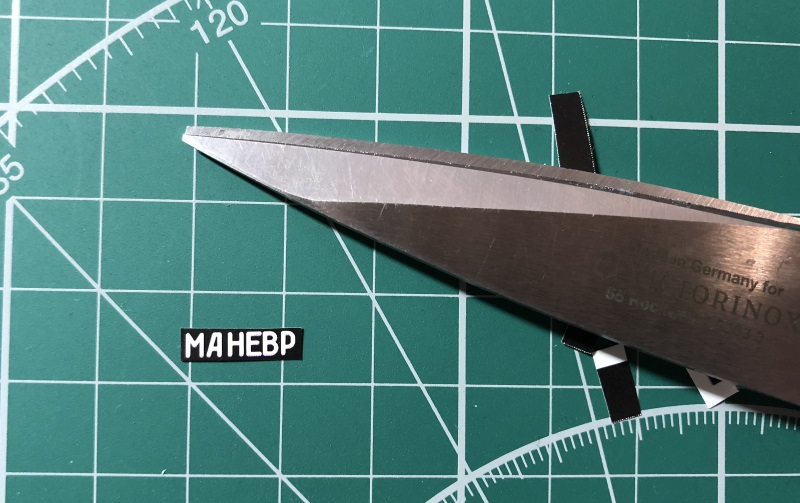

В большинстве случаев, надписи лучше вырезать, оставляя примерно 1 мм от букв. Для некоторых надписей, что располагаются в узких местах - почти вплотную к буквам надписи.






Вырезанную надпись нужно подкрасить черным маркером по граням - чтобы белый срез бумаги не был виден.






На таких мелких деталях, как надписи, подложку удалять непросто - трудно зацепить край. Поможет тонкий острый нож.






Освобожденную от подложки надпись удобнее фиксировать на месте приклеивания с помощью пинцета. Разглаживайте сухим ватным тампоном или салфеткой.

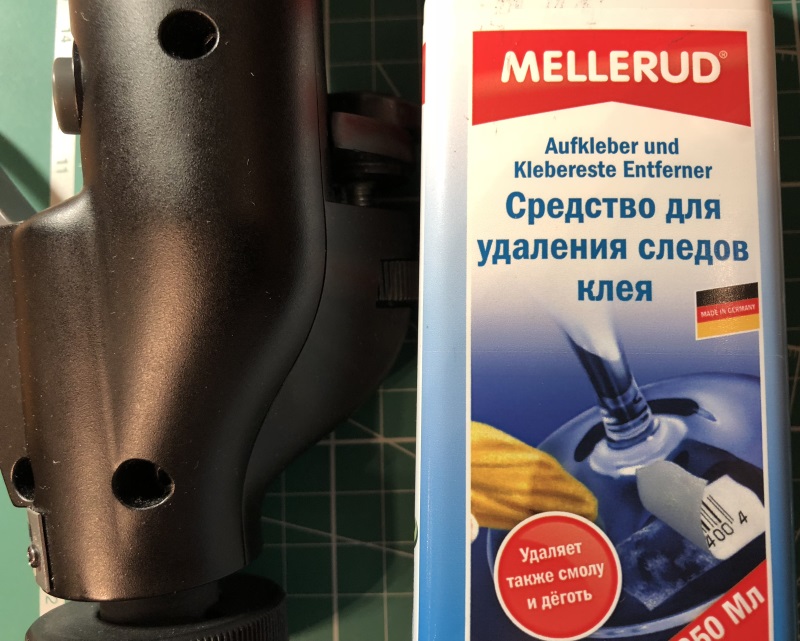

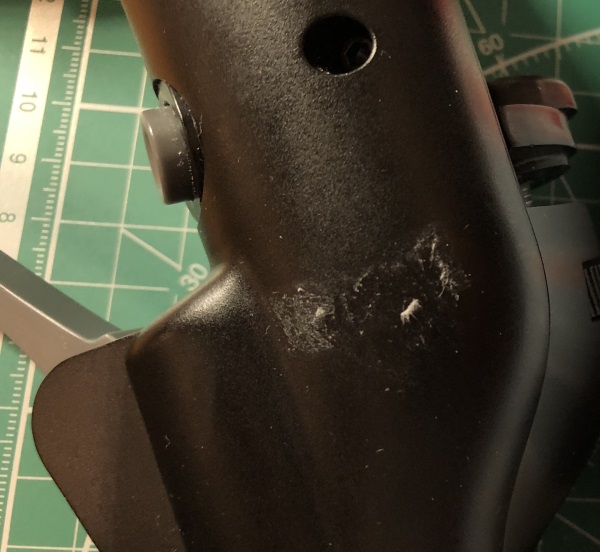

Возможно, надписи придется переклеивать в случае неудачи. Клеевой слой у бумаги надежный, держит хорошо, при снятии наклеек остается на детали. Для снятия клеевого слоя используйте соответствующую жидкость.



post-1993-0-50503500-1517049283_thumb.jpg post-1993-0-75481800-1517049287_thumb.jpg



Для правильного размещения надписей сверяйтесь с фото оригинала - https://forum.il2sturmovik.ru/topic/3267-fotografii-3d-modeli-shemy-rusov-s-realnyh-la/page-2?do=findComment&comment=327684

В некоторых случаях нужно искать компромисс.

Share this post


Link to post
Share on other sites

Однако часто используют другой




А что за шрифт?



Вот те же надписи на ГОСТ Р 50140-92. В чем разница? Ну кроме ножек у "Д"?




Edited by ReviZorro

Share this post


Link to post
Share on other sites

Переделал технические надписи на своем MongoosT-50 на основе шрифта ГОСТ Р 50140-92. Буквы сделал толще обводкой, как советовал коллега RenderG.



Внизу - старые надписи шрифтом Arial, наверху - замена с утолщенным ГОСТом.






На мой взгляд, теперь ГОСТ однозначно намного кузявее.



attachicon.gifNS10.jpg attachicon.gifNS11.jpg attachicon.gifNS12.jpg attachicon.gifNS13.jpg attachicon.gifNS14.jpg



Если кому вдруг пригодится - файл надписей с обводкой (формат MS Publisher) - attachicon.gifT-50 Signs RUS WP.zip

PS Сам шрифт в архиве не содержится.

А нету в каком "картиночном" виде, чтобы просто зайти и распечатать?

Share this post


Link to post
Share on other sites

А что за шрифт?



Вот те же надписи на ГОСТ Р 50140-92. В чем разница? Ну кроме ножек у "Д"?




В деталях :) Но это то что удалось найти в свободном доступе. Если смотреть строго по документам, то отличия есть везде.


Edited by John_Silver

Share this post


Link to post
Share on other sites

В деталях :) Но это то что удалось найти в свободном доступе. Если смотреть строго по документам, то отличия есть везде.


Оба - ГОСТ

Верхняя строка - ГОСТ 26.008-85

Нижняя строка - ГОСТ 50140-92



https://www.avsim.su/files.phtml?uploader=45226



ГОСТ 26.008-85 старый, вышел еще в СССР.



С 1.7.93 действует ГОСТ 50140-92.



Так что "другой" (ГОСТ 26.008-85) шрифт использовался часто (всегда), но только по 30.6.93 включительно.






На фото оригинала РУС https://forum.il2sturmovik.ru/topic/3267-fotografii-3d-modeli-shemy-rusov-s-realnyh-la/page-2?do=findComment&comment=327684 явно шрифт ГОСТ 50140-92.

Edited by ReviZorro
  • Upvote 1

Share this post


Link to post
Share on other sites
