Быстросъёмное крепление РУС или РУД к столу


Tarangas
 Share

Recommended Posts

Добрый день, товарищи.



Представляю вашему вниманию быстросъёмное крепление для РУС или РУД. Прошу не пинать, если ошибся темой :)



Изделие служит для удобной и быстрой организации игрового места для авиа- и космо- симуляторов, а также его быстрого разбора :). Идея создания не пришла сама собой - стояла необходимость у двух коллег в подобных креплениях. Изделие не уникально и представляет собой альтернативу немецкой продукции с некоторыми изменениями и упрощениями. ... В общем уже почти два месяца летают с ними, говорят, что довольны ))

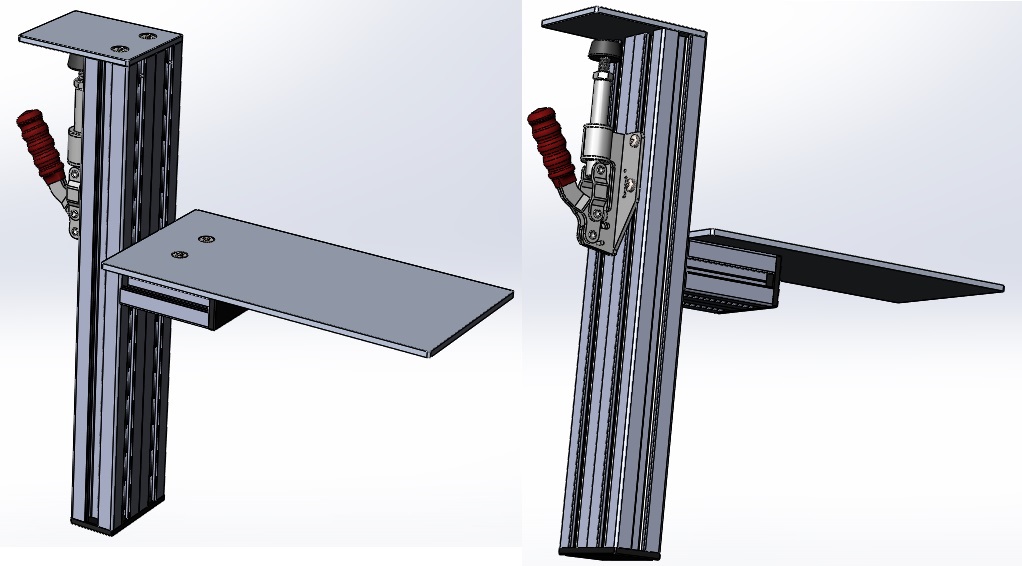

Виды модели прилагаю.



Габаритный чертеж прилагаю.



Используемые материалы:

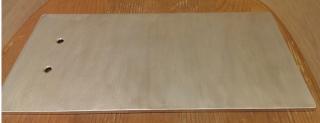

Пластины изготавливаются из алюминиевого сплава марки Д16Т/Д16АТ, вырезаются на фрезерном станке (не ЧПУ), дрелью высверливаются отверстия для крепежа, шлифуются для предания текстуры.

Профили изготавливаются из алюминия марки 6060 T6 и имеют анодированное покрытие, в них так же высверливаются отверстия для крепежа.

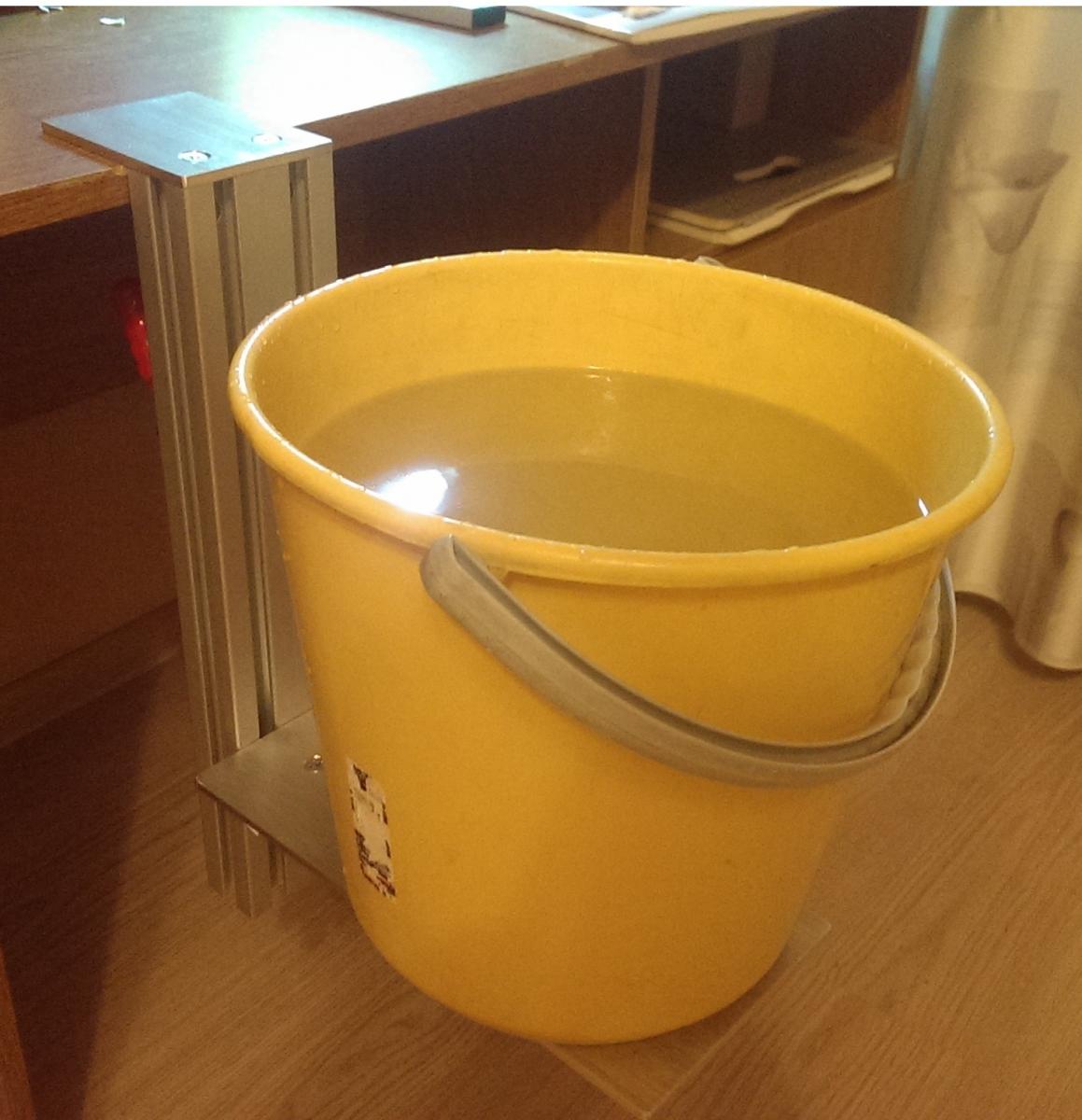

Изделие прошло испытание на статическую нагрузку ведром воды литров эдак в 12-14, в добавок рукой добавил динамики, в общем отлично держит :)  Фотографию прилагаю.

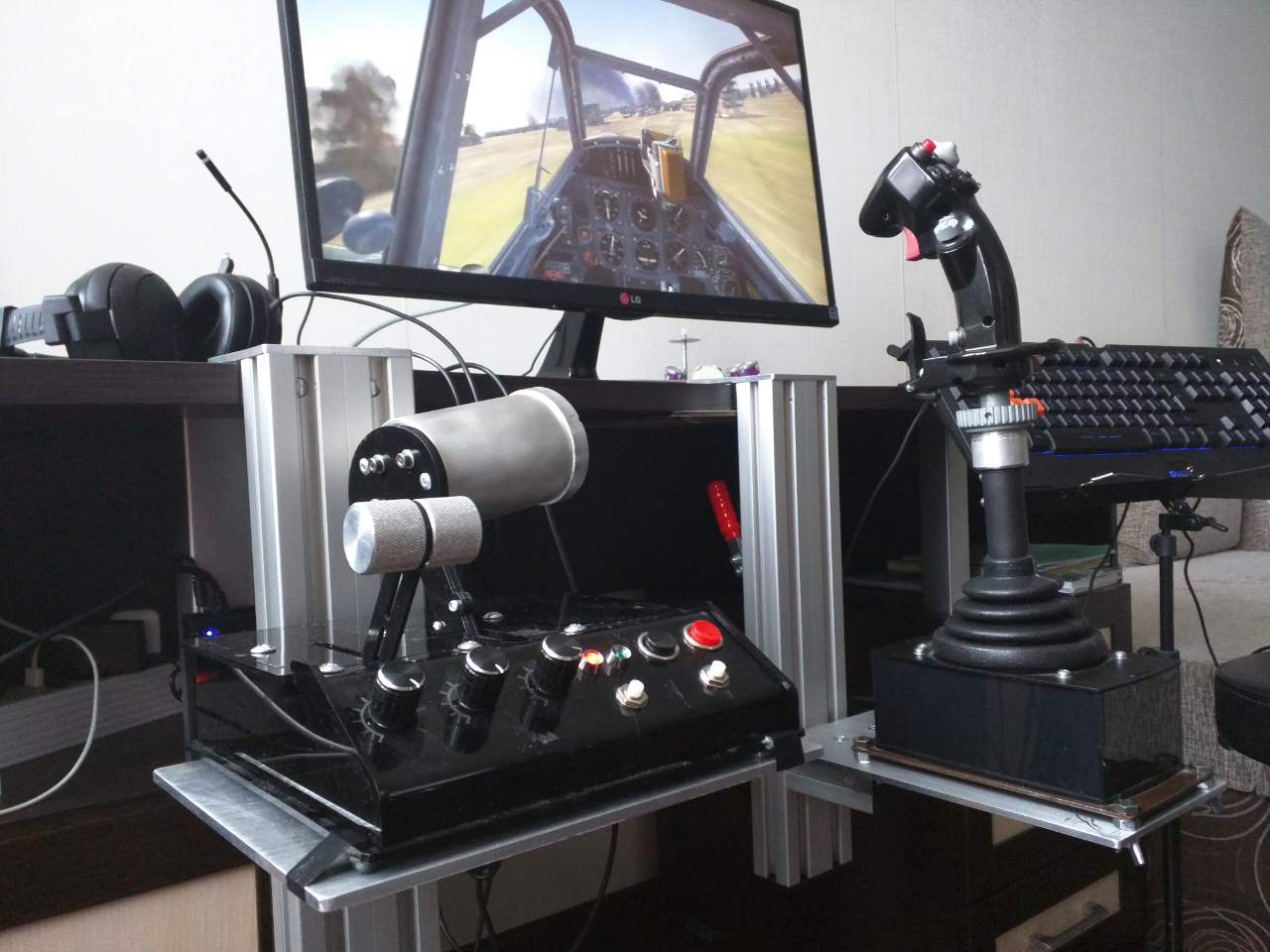

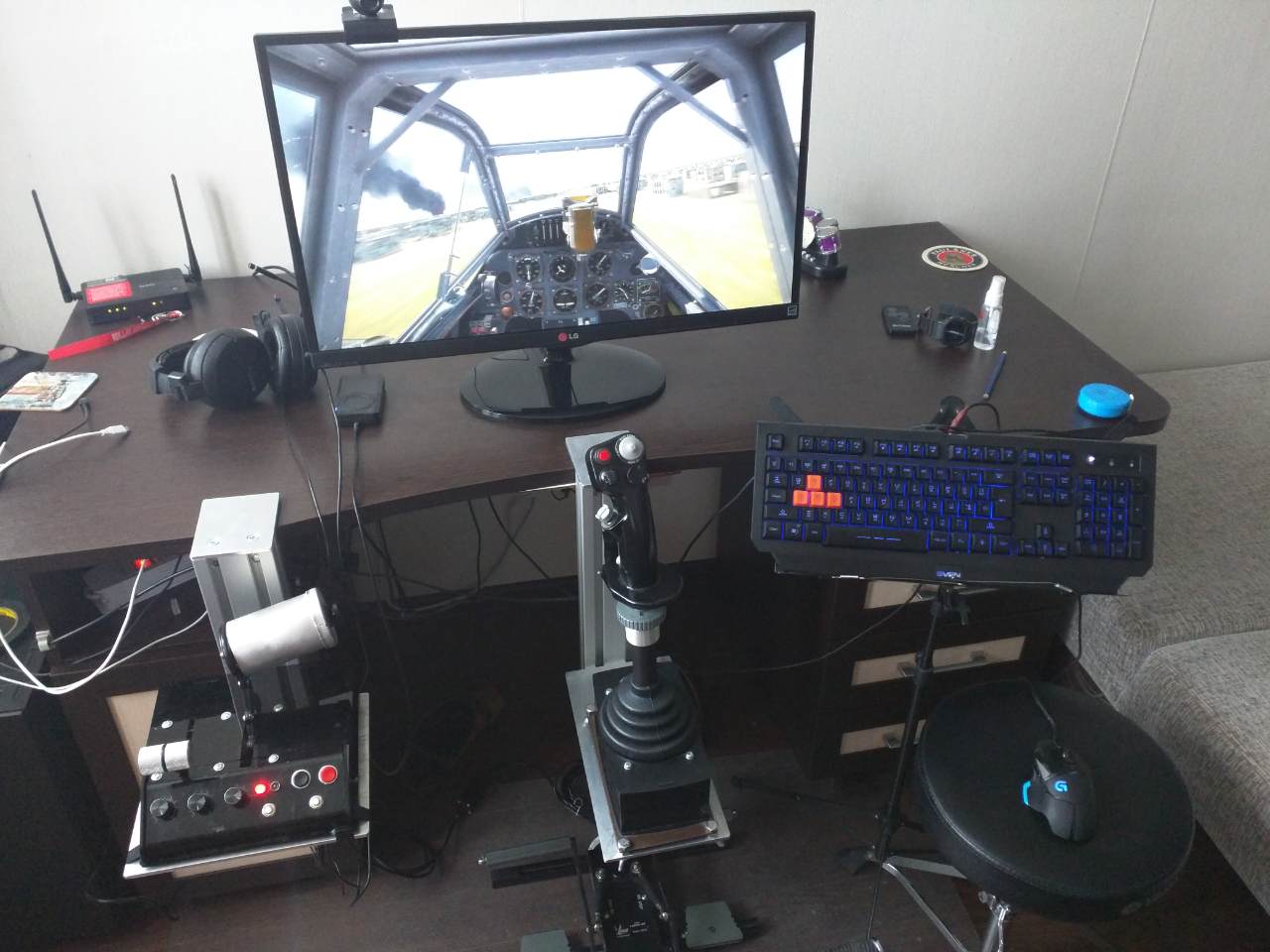

Далее изделие прошло опытную эксплуатацию в течении 1,5 месяцев в количестве 4 шт. у двух лётчиков в симуляторах. Фотографии от них прилагаю.



Примечание: Образцы изделия на фотографиях не создавались под конкретного пользователя, т.к. это опытные образцы, потому большие пластины несоизмеримы с основанием РУС и РУД. Естественно будущие заказчики получат возможность указания размера большой пластины, а также размера длинного профиля (один пользователь себе немного укорачивал).



По результатам опытной эксплуатации было выполнено:

а) изменён процесс обработки поверхности пластин для увеличения стойкости к царапинам. Фотографию прилагаю;

б) внесены изменения и рекомендации в инструкцию по сборке.

в) приняты рекомендации по возможности согласования размеров пластины и профиля.



Комплект поставки одного изделия:

а) инструкция для сборки (Изображения прилагаю);

б) набор профилей;

в) набор пластин;

г) струбцина;

д) крепеж;

е) заглушки для профилей.



Более подробная информация по стоимости и возможности заказа здесь не может быть опубликована, а на НТ я ожидаю одобрения регистрации, когда получу, тогда опубликую там более полный пост.













  • Upvote 9
Link to comment
Share on other sites

Так ..... не нашёл я правил, которые запрещают мне публиковать здесь коммерческую составляющую моего мини-проекта. Укажите, пожалуйста, если я ошибаюсь.



Примечания к изделию:

1.     Изделие поставляется в разобранном виде.

2.     Длина длинного профиля на габаритном чертеже указана максимальная (390мм), что может сказаться на удобстве пользователя (случай был: один из участников опытной эксплуатации самостоятельно укорачивал). Заказчикам предлагается указать длину длинного профиля. При примерках прошу учитывать, что от нижнего конца длинного профиля до верхней поверхности пластины большой расстояние составляет не менее 45 мм.

3.     Длина и ширина большой пластины на габаритном чертеже указана максимальная (280х140) и это может быть не удобно для пользователя. Заказчику предлагается указать размеры пластины большой для своего устройства.

4.     Предельные отклонения линейных размеров на чертежах в приложенной документации составляют +1 и минус 1 мм.

5.     Отверстия для крепления устройства Заказчика не делаются, т.к. возможно, что в ходе пробной установки и эксплуатации Заказчик пожелает изменить место или способ крепления устройства к пластине большой.



Стоимость:

Цена без учета доставки:

1)    5050 руб. за одно изделие с длиной длинного профиля от 201 до 390мм (аванс 2500 руб.);

2)    10000 руб. за два изделия с длиной длинного профиля от 201 до 390мм;

3)    4850 руб. за одно изделие с длиной длинного профиля до 200мм;

4)    9600 руб. за два изделия с длиной длинного профиля до 200мм;

5)    9800 руб. за два изделия с разной длиной длинного профиля: у одного изделия - от 201 до 390мм, у другого – до 200;



Срок изготовления:

2-3 недели со дня получения аванса со всех заказов в партии



Порядок оплаты:

а)аванс 50% от стоимости заказа после его согласования и в течении 2 дней после письма о необходимости оплаты аванса;

(Если я буду делать без аванса, то будут очень ограниченные партии 10-12 шт., без возможности начала изготовления следующей партии, пока предыдущая не раскупится - и хранить негде и деньги должны возвернуться для закупок комплектующих и материалов следующей партии)

б)50% от стоимости заказа после его изготовления + стоимость доставки после изготовления изделия (буду высылать фотографии комплектации и уже подготовленной к отправке коробки).

Способ оплаты:

а) переводом на карту Сбербанка.

б) лично в руки (Королёв, кольцевая линия метро в Москве)



Способы доставки:

а) почтовое отправление (вес коробки 2.8кг на одно изделие, комплект изделий из двух ед. будет упакован в одну коробку);

б) курьерской компанией (по договоренности);

в) самовывоз: из г. Королёв (время и место по договоренности);

г) ст. метро по кольцевой ветке в Москве (время и ст. метро по договоренности).



Подать заявку на изготовление вы можете мне на email: tarangas.order@gmail.com (только для согласования заявки и переписке по заказу в работе)

Для организации заказа прошу всю переписку вести в одной переписке, т.е. через кнопку ответить, так удобно просто смотреть историю заказа по цепочке писем :)



Форма заказа



Тема письма: Крепление. Фамилия и инициалы. Город // Например: Крепление. Иванов А.А. Москва



В теле письма:

Ф.И.О. Заказчика:

Контактный номер телефона:

Контактный e-mail:

Точный адрес доставки:

Количество изделий в заказе, шт:

// следующий блок копируется в количестве заказываемых изделий

Порядковый номер изделие в заказе:

Длина длинного профиля, мм (максимум 390мм):

Длина пластины большой, мм (максимум 280мм):

Ширина пластины большой, мм (максимум 140мм):



Примерный процесс покупки:

1.     Согласование деталей заказа.

Вы присылаете заявку мне на почту, оформленную, как указано выше. Если будет необходимость, то мы согласуем детали Вашего заказа. Далее заказ определяется в партию, которая копиться до 10 заказов минимум и возможно ожидает завершения изготовления устройств другой партии. В письме я указываю номер партии, ссылку на google docs для отслеживания состояния по заказу и партии в целом.

2.     Оплата аванса 50% от стоимости заказа.

По достижении количества заказов в партии 10 и более, Заказчикам предлагается (по email и смс на Ваш номер от меня) оплатить 50% от стоимости их заказов, в письме я указываю номер карты сбербанка для оплаты, примечание к оплате, свой контактный номер телефона, адрес ВК (да хоть адрес места жительства :)) – для доверия. Далее Заказчик оплачивает 50% стоимости заказа и для подтверждения факта оплаты Заказчик высылает фотографию квитанции об оплате – так я пойму от кого, когда и во сколько пришла оплата.

После успешной оплаты авансов всей партии заказов я начинаю заниматься изготовлением. Если по каким либо причинам оплата не произошла, то дальнейшая судьба заказа решается индивидуально ­– отменяется (ес-но полный возврат переведенной суммы) либо переноситься в следующую партию.

3.     Изготовление изделий по заказам.

Ожидаем 2-3 недели. Детальное информирование по состоянию партии (-ий) заказов буду через google docs. По завершению изготовления (2-3 недели) я рассылаю Заказчикам фотографии их заказов до упаковки и после упаковки в коробку, сведения о размере и массе заказа.

4.     Оплата оставшейся части заказа и доставка.

Индивидуально с каждым Заказчиком определяется способ доставки и исходя из её стоимости рассчитывается оставшаяся часть к переводу. После получения перевода, заказ отправляется Заказчику. Для подтверждения факта оплаты Заказчик высылает фотографию квитанции об оплате – так я пойму от кого, когда и во сколько пришла оплата. Всё, после каждого перевода и фотографии квитанции я хватаю коробку с изделием Заказчика и иду отправлять.



Пожалуйста, все вопросы по изделию пишите здесь, а не в email (там только заявки и переписка по заказам)

Edited by Tarangas
Link to comment
Share on other sites

Вещь хорошая и нужная, но цена... Пару за 4000 руб взял бы, Может крепёж можно упростить для удешевления? обычный винт, как на мясорубке устроил бы..

  • Upvote 2
Link to comment
Share on other sites

Вещь хорошая и нужная, но цена... Пару за 4000 руб взял бы, Может крепёж можно упростить для удешевления? обычный винт, как на мясорубке устроил бы..

Я бы с радостью сделал дешевле, но даже винт, как на мясорубке, стоит своих денег, а его еще чем-то закрепить на профиль нужно. В итоге мороки больше, менее удобно, более медленно, а стоимость упадет на 100-300 рублей.

P.S. Струбцина в предлагаемом изделии сильно дешевле струбцины немецкого крепления.

Edited by Tarangas
Link to comment
Share on other sites





Цена без учета доставки:
:o: Думаю что, нужно сделать опрос "Готовы-ли-вы...."
Link to comment
Share on other sites

:o: Думаю что, нужно сделать опрос "Готовы-ли-вы...."

Да к чему он.. Рублём проголосуют..
Link to comment
Share on other sites

Вижу, что дорого для большинства. Поищу варианты сбить цену. Если получится, то завтра-послезавтра обновлю стоимость изделия.

Link to comment
Share on other sites

SDV_DecabrisT

А столешницу такая приспособа не выломает в особо напряженные моменты боя? :)

  • Upvote 1
Link to comment
Share on other sites

Рекомендую для быстроты крепления (и вообще крепления) рус или руд добавить перфорацию на "столик".



Удешевить можно только снизив сечение профиля..... но тут нужно считать нагрузки :)



П.С. а можно поподробнее про сий зажим? (моно в личку)

Link to comment
Share on other sites

JGr124_boRada

Хорошая штука профиль, но дорогая  зараза.. Мне на кресло аж на 7500р  ушло только на основную раму.

В данном устройстве я бы 40х20 использовал. Слабое место не в профиле.

Edited by JGr124_boRada
  • Upvote 1
Link to comment
Share on other sites

JGr124_boRada

Вещь хорошая и нужная, но цена... Пару за 4000 руб взял бы, Может крепёж можно упростить для удешевления? обычный винт, как на мясорубке устроил бы..

http://www.rsi-llc.ru/catalog/70/ можете сами прикинуть СЕБЕстоимость

  • Upvote 1
Link to comment
Share on other sites

А если из пары уголков и кусочка трубы сварить, прижав это дело G-образной струбциной....

Edited by Economist
Link to comment
Share on other sites

SV7_Felix_Iron

Офигенная вещь, хочу такую)) но пока не по карману. И вопрос по формам платформ? Будут ли более компактные варианты? Например для мамбы, эта широкая пластина,явно избыточна.

Link to comment
Share on other sites

http://www.rsi-llc.ru/catalog/70/ можете сами прикинуть СЕБЕстоимость

Спасибо, но не к чему мне..

Можно сделать из стального профиля аккуратно покрасив, а можно из титана выфрезеровать.. В обеих случаях результат будет достигнут.. Только в первом случае будет стоить недорого и работать, а во втором только зависть вызывать)))

Link to comment
Share on other sites

Искренне желаю успеха проекту.

И богатых клиентов, как в Германии, побольше..

Link to comment
Share on other sites

Офигенная вещь, хочу такую)) но пока не по карману. И вопрос по формам платформ? Будут ли более компактные варианты? Например для мамбы, эта широкая пластина,явно избыточна.



Да, размеры пластины большой указываются индивидуально, так же как и длина профиля - в заявке есть для этого отдельные пункты.

Рекомендую для быстроты крепления (и вообще крепления) рус или руд добавить перфорацию на "столик".



Удешевить можно только снизив сечение профиля..... но тут нужно считать нагрузки :)



П.С. а можно поподробнее про сий зажим? (моно в личку)



Перфорация....смотря какая, но это снизит жесткость пластины.



Хорошая штука профиль, но дорогая  зараза.. Мне на кресло аж на 7500р  ушло только на основную раму.

В данном устройстве я бы 40х20 использовал. Слабое место не в профиле.



Сечение профиля снижать... только ради интереса рассмотрю такую возможность, но сперва промоделирую нагрузки.

Перфорация....смотря какая, но это снизит жесткость пластины.

Edited by Tarangas
Link to comment
Share on other sites

Вопрос трудоемкости исполнения из стального профиля и дальнейшего удобства регулировки. В данном устройстве, мне кажется, основная часть цены это струбцина. Но с ней реально крепление становится быстросьемным.

Link to comment
Share on other sites

SDV_DecabrisT

Идея зачетная. И своих денег похоже стоит (исходя из себестоимости изготовления). Вот только все равно получается очень дорого. Мне намного дешевле под РУД принести с кухни обыкновенную табуретку - уверяю она очень быстросъемная :)

Ну а к РУС я приделал деревянную скамеечку собственного изготовления. Минус у скамеечки что на не ровном полу она качается и приходится что-нибудь подкладывать.

Удешевлять за счет изменения конструкции и/или профиля не стоит. Но придется подождать пока себестоимость сравнится с возможностями среднего вирпила потратить такую сумму не заморачиваясь.

  • Upvote 1
Link to comment
Share on other sites

ПМСМ: можно взять профиль вдвое уже (с одним центральным и четырьмя боковыми пазами) и спроектировать крепление для подвижной пластины в вертикальной плоскости (а не в горизонтальной). Стоимость конструкции должна значительно снизится. Зачем повторять за буржуями то, что русский может усовершенствовать и сделать лучше и дешевле... Стоимость крепления эквивалентна стоимости джойстика или педалей, - такого быть не должно...

Edited by =FPS=Olega
Link to comment
Share on other sites

Перфорация платформы не снизит жесткость. У джойстика есть пооскость прилегающая к ней. И эта платформа испытывает нагрузки на излом только за периметром основания джоя. А перфорация должна быть род ним.



Сходил по ссылке к нашим немецким геноссе и удивился ценам. 86 евро *63 = 5418. То есть цена вообще не уменьшилась от локализации. Не говоря о качестве исполнения.

Мое личное мнение: это будет пользоваться хоть каким-то спросом при цене в районе 3 тыс.

  • Upvote 1
Link to comment
Share on other sites

SDV_DecabrisT

Вспоминается анекдот про самолет у которого крылья отваливались, до тех пор пока ему по месту вероятного отрыва перфорацию не сделали :)

Link to comment
Share on other sites

...

Сходил по ссылке к нашим немецким геноссе и удивился ценам. 86 евро *63 = 5418. То есть цена вообще не уменьшилась от локализации. Не говоря о качестве исполнения.

...

Гыыыыыы!!!!

С какой стати цена должна была уменьшиться?????????

Link to comment
Share on other sites

Ну, всё таки Германия, страна с не самой дешевой рабочей силой. Плюс, там исполнение получше. Причем там ндс включен 19%, то есть все налоги уплачены. Итого, у цены здесь должен быть большой потенциал к снижению.

Link to comment
Share on other sites

Ну, всё таки Германия, страна с не самой дешевой рабочей силой. Плюс, там исполнение получше. Причем там ндс включен 19%, то есть все налоги уплачены. Итого, у цены здесь должен быть большой потенциал к снижению.

Исполнение "там" такое-же, НДС в РФ 18% А стоимость рабсилы в цене кронштейнов близится к несущественной величине

Это тот самый случай, когда ни ругать, ни хвалить при сравнении изделий не получится

Edited by =FA=CATFISH
  • Upvote 1
Link to comment
Share on other sites

Исполнение "там" такое-же, НДС в РФ 18% А стоимость рабсилы в цене кронштейнов близится к несущественной величине

Это тот самый случай, когда ни ругать, ни хвалить при сравнении изделий не получится

ЕМНИП, несколько ранее говорили, что один из наших умельцев будет делать такие же кронштейны, но с альтернативными струбцинами и вроде даже упоминалось что заметно дешевле будет.

Link to comment
Share on other sites

Ну площадки отличаются. Ндс там точно платится со всего, включая раб силу и прибыль, у нас он только в стоимости материалов. Стоимость раб силы и прибыль там не равны нулю.





А в целом, идея отличная, девайс такой я сам себе хотел бы, но цена пока запретительная.

Link to comment
Share on other sites

Ну площадки отличаются. Ндс там точно платится со всего, включая раб силу и прибыль, у нас он только в стоимости материалов. Стоимость раб силы и прибыль там не равны нулю.





А в целом, идея отличная, девайс такой я сам себе хотел бы, но цена пока запретительная.

Ну началось... ((( Там - здесь ((



Везде все одинаковое



Желающие могут самостоятельно изготовить

http://cap.msk.ru/shop/product/konstruktsionnyy-alyuminiyevyy-profil-45kh90-bez-pokrytiya

http://arsenalmastera.ru/goods/Good-Hand-2#show_tab_1

http://arsenalmastera.ru/goods/Bessey-STC-IHH-15#show_tab_1

Посмотрим, получится ли дешевле



З.Ы. Вчера в обдираловке под названием "Крепмаркет" с меня слупили 140 руб за 6 винтов М6х40 и 6 шайб к ним

Edited by =FA=CATFISH
Link to comment
Share on other sites

Все. Беру свои слова обратно. Как и предполагалось половина цены - струбцина. И у нас она стоит закономерно дороже (на амазоне она - 25 баксов https://www.amazon.com/gp/aw/d/B00GO0ONYE/ref=mp_s_a_1_1?ie=UTF8&qid=1486456356&sr=8-1&pi=AC_SX236_SY340_FMwebp_QL65&keywords=BESSEY+STC-IHH15&dpPl=1&dpID=41Q9B7xpt2L&ref=plSrch ).

Верю, что остальное может добавить еще столько же. Вот и получается себестоимость 4 тыщи. Плюс какая-то прибыль.

Нужно удешевлять по материалам.

Link to comment
Share on other sites

С какой стати цена должна была уменьшиться?????????

 Струбцина втрое дешевле используется, люминиевые площадки не анодированы и не водой режутся.  :P Опять таки у нас все эти комплектующие растоможку уже прошли, немцы используют немецкие. Но, самая большая разница получится в цене доставки. Из германии там норм получается. У нас в разы дешевле должно быть. Особо если в Москве.





Как и предполагалось половина цены - струбцина.

Эт у немцев такая. В локализации попроще. https://www.amazon.com/POWERTEC-20304-Quick-Release-Toggle-Capacity/dp/B004K60H08/ref=pd_sbs_328_2?_encoding=UTF8&pd_rd_i=B004K60H08&pd_rd_r=HYZP448E8YNHQH9Y8AAQ&pd_rd_w=JJ4OE&pd_rd_wg=CR34R&psc=1&refRID=HYZP448E8YNHQH9Y8AAQ

Edited by RenderG
Link to comment
Share on other sites

А площадка на место зажима предполагается? А то столешницу убьет такая струбцина.

Link to comment
Share on other sites

А площадка на место зажима предполагается? А то столешницу убьет такая струбцина.

Посмотри инструкцию по сборке, я купил в fix price за 50 руб войлочные накладки, с учетом нагрузки брд + ручка вартога проблем никаких.

Link to comment
Share on other sites

Если ты про интерфейс со струбциной, то там в комплекте резиновый колпачек, для предотвращения повреждения стола струбциной

Link to comment
Share on other sites

Я просто увидел, что в исходном варианте струбцина с площадкой, а в той, что была указана про локализованную версию - площадки нет.



RenderG, а когда будет доступна локализованная версия? Есть какие-либо оценки?

Link to comment
Share on other sites





RenderG, а когда будет доступна локализованная версия? Есть какие-либо оценки?
 Так я понимаю уже доступна, автор же уже принимает заявки. Или что имелось ввиду? Я просто сравнивал немецкий исходный вариант с тем, что тут на фотках. Локализованный так сказать.
  • Upvote 1
Link to comment
Share on other sites

 Так я понимаю уже доступна, автор же уже принимает заявки. Или что имелось ввиду? Я просто сравнивал немецкий исходный вариант с тем, что тут на фотках. Локализованный так сказать.

Автор??? ))))

Link to comment
Share on other sites

А при чем тут это? У темы есть автор ее создавший. Или его можно назвать импортным модным словосочетанием "Топик стартер". Только суть от этого не изменится. А автором идеи ему для этого быть не обязательно.

Link to comment
Share on other sites

Собсно да. Немецкого автора я и так знаю. Я ему чертежи основания мамбы делал. :-)

Link to comment
Share on other sites
