Обсуждение проекта Virpil Controls

[ReviZorro]

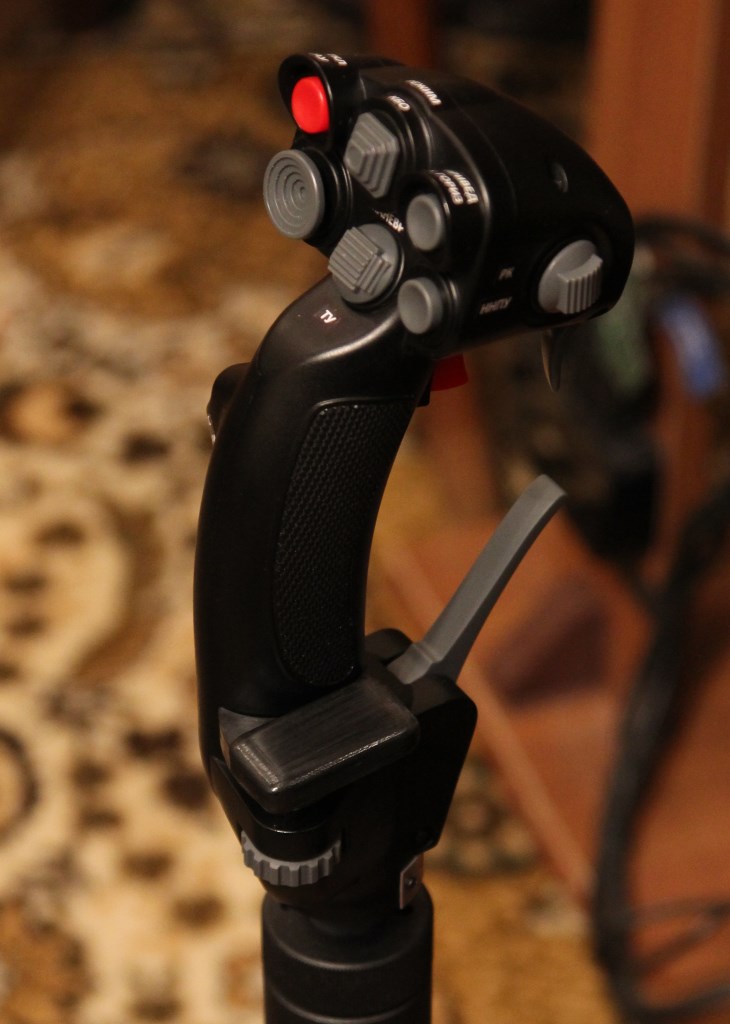

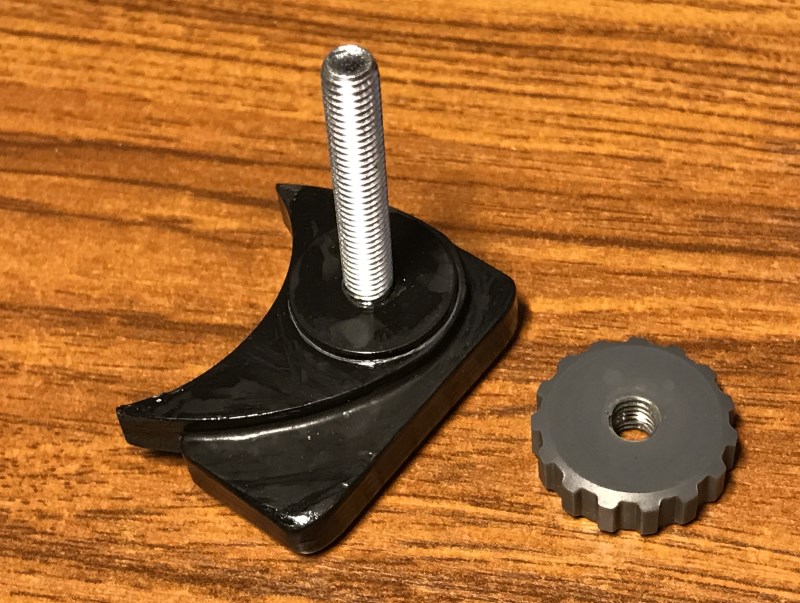

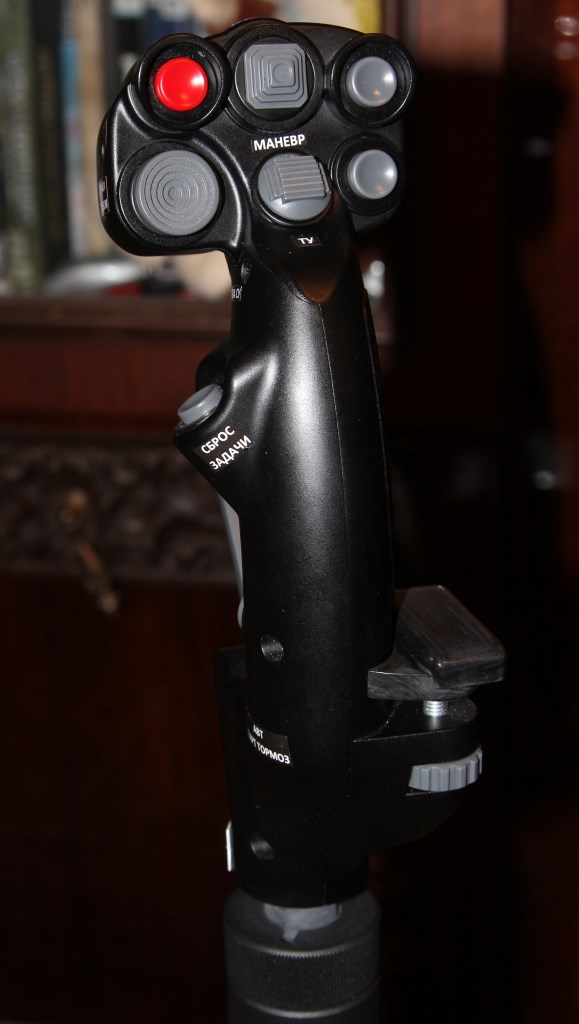

Новый эксперимент.

Над упором уже успел немного поиздеваться.



После установки базы на стойку хват поменялся и я понял, что можно попробовать сделать упор более похожим на оригинал:





Пока пробный вариант. WiP, над формой площадки надо будет еще поработать - скруглить углы, сделать выпуклый верх.













По ощущениям - вполне удобно, площади упора достаточно.

Изменено 29 августа 2017 пользователем ReviZorro

[=FA=CATFISH]

Итак.

При установки жестких пружин рекомендуем следующее:

- Занятия 3 раза в неделю. Не больше. Организм должен отдыхать.

При больших нагрузках, рекомендуется усиленное питание.

- Питание крайне желательно с большим содержанием белка.

Налечь на витамины.

- Работу желательно найти полегче. Так что бы сидеть на попе ровно и без физ. усилий.

Идеальный вариант:

Играем, едим каждые 2 часа, спим.

Работают пусть тундраводы.

Во во.. Именно поэтому я все пружины от ТрастМастера всегда выковыривал в первую очередь.

Я хочу джойстик, а не тренажер для накачивания бицепсов

[=VIRPIL=Baur]

После установки базы на стойку хват поменялся и я понял, что можно попробовать сделать упор более похожим на оригинал:

  Узнаю Игоря - не унимается! За это и ценю



Пока пробный вариант. WiP, над формой площадки надо будет еще поработать - скруглить углы, сделать выпуклый верх.

Ты сам моделировал? Помощь нужна?

[ReviZorro]

Ты сам моделировал? Помощь нужна?



Сам, быстро, в Tinkercad'е.

Точную форму площадки в 3DMax буду править, но в нем я не большой спец. Напишу, если что

[=VIRPIL=Baur]

Мыло глянь - обзавидуешься

[VPC_Solway]

Площадка для ГФ в работе. О её готовности я сообщу дополнительно.

[vasmann]

Площадка для ГФ в работе. О её готовности я сообщу дополнительно.

Спасибо, ждем.

[ReviZorro]

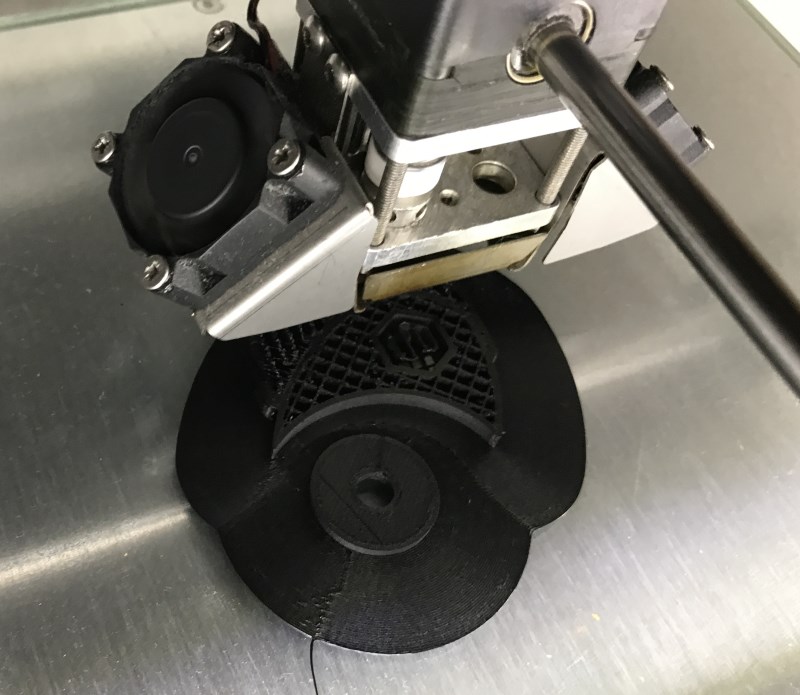

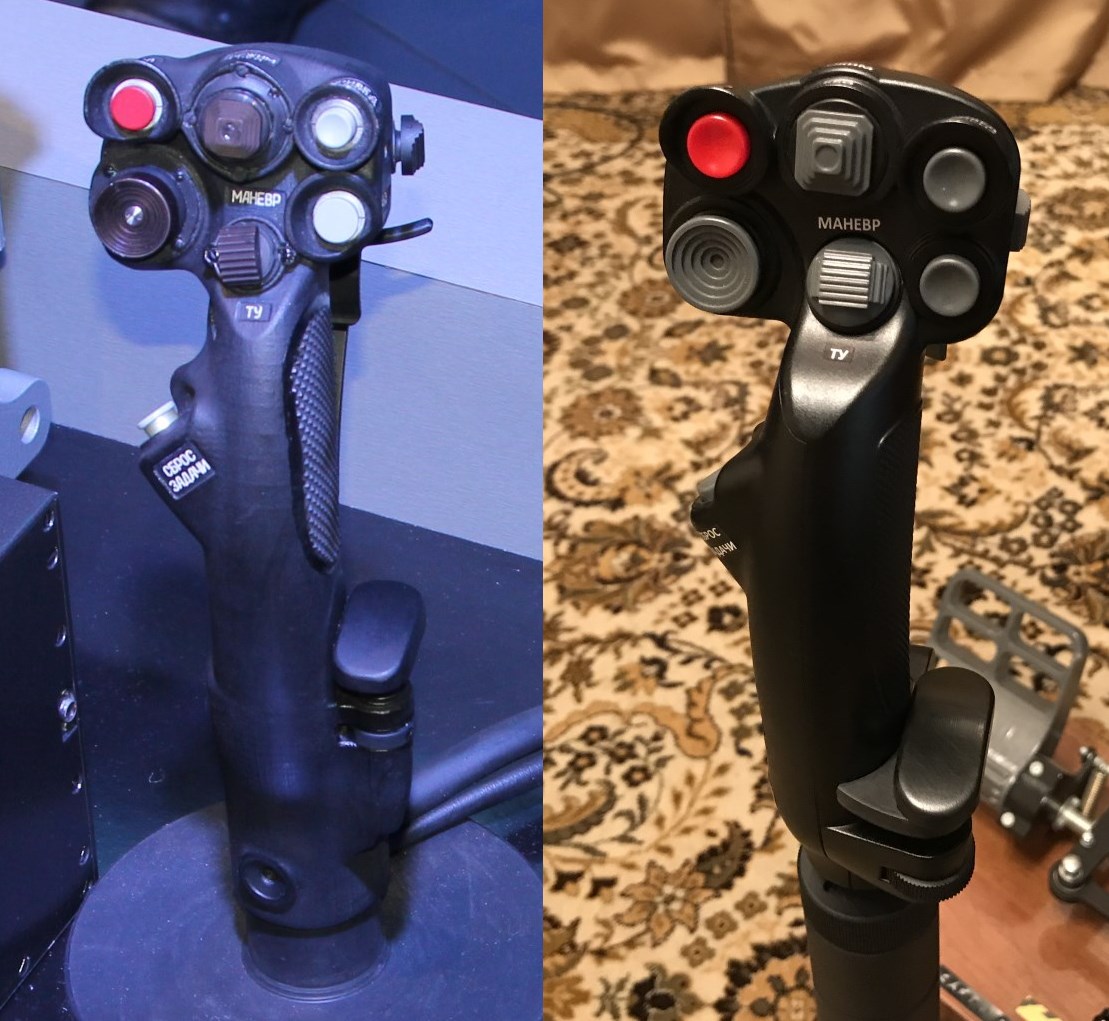

Завершил работу на упором ладони, более похожим на такой, как на прототипе.

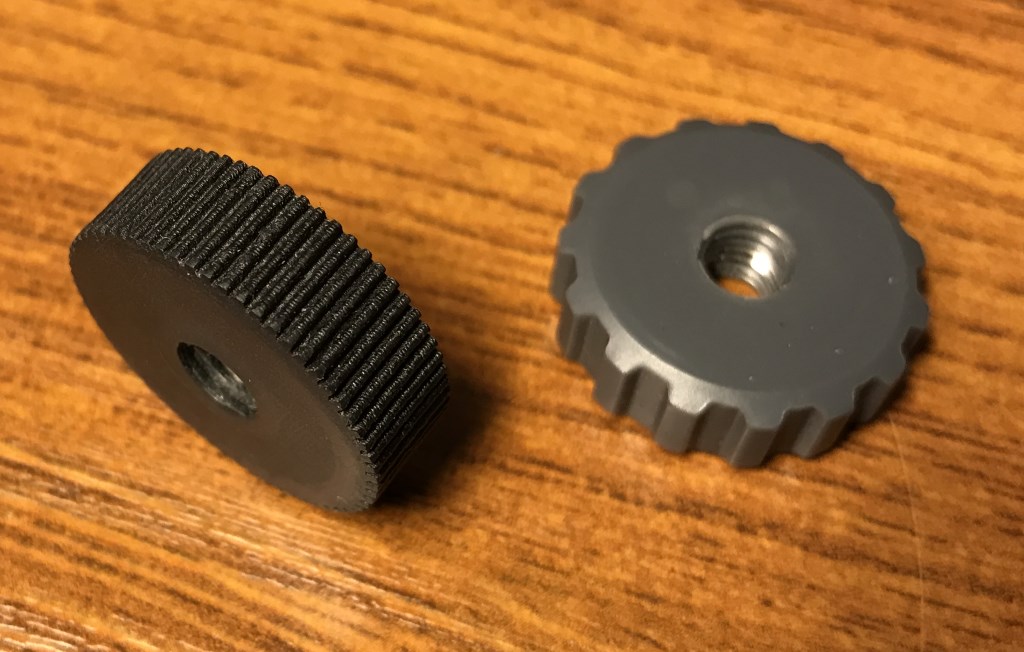

Заодно сделал и свою гайку настройки высоты упора – с более частым рифлением, тоже как на прототипе.

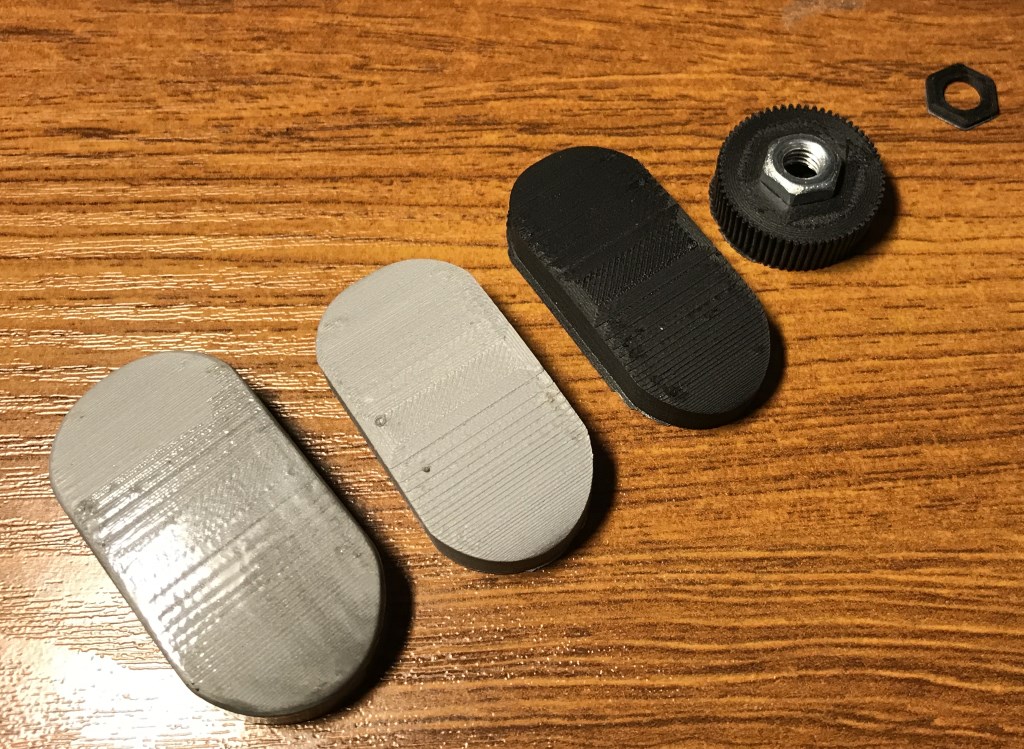

Экспериментировал с разными размерами и цветами.

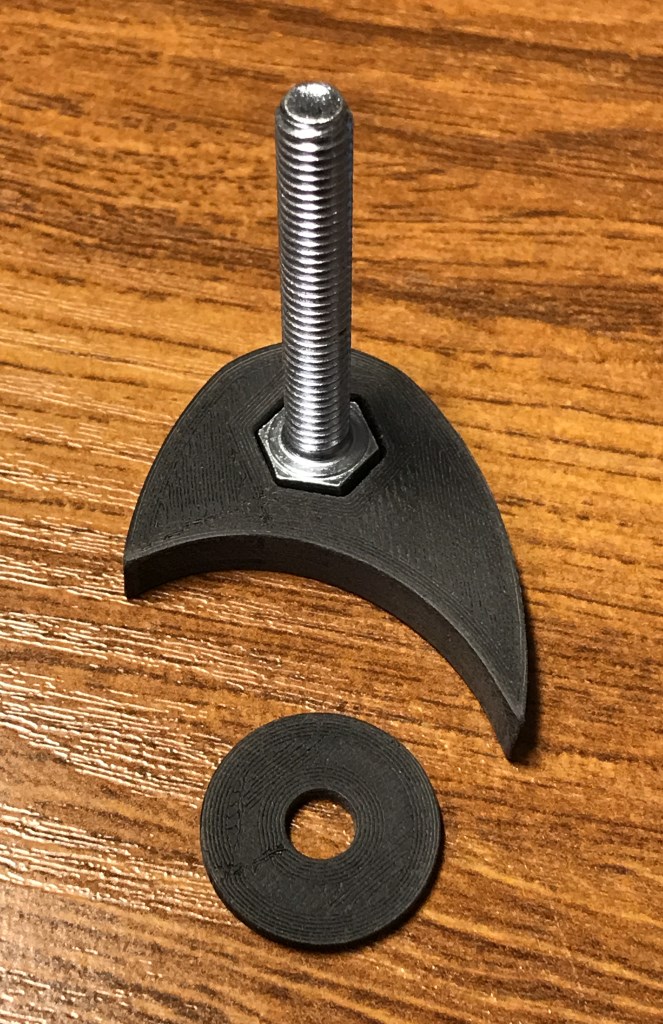

Площадку упора и крепление разделил на две детали.

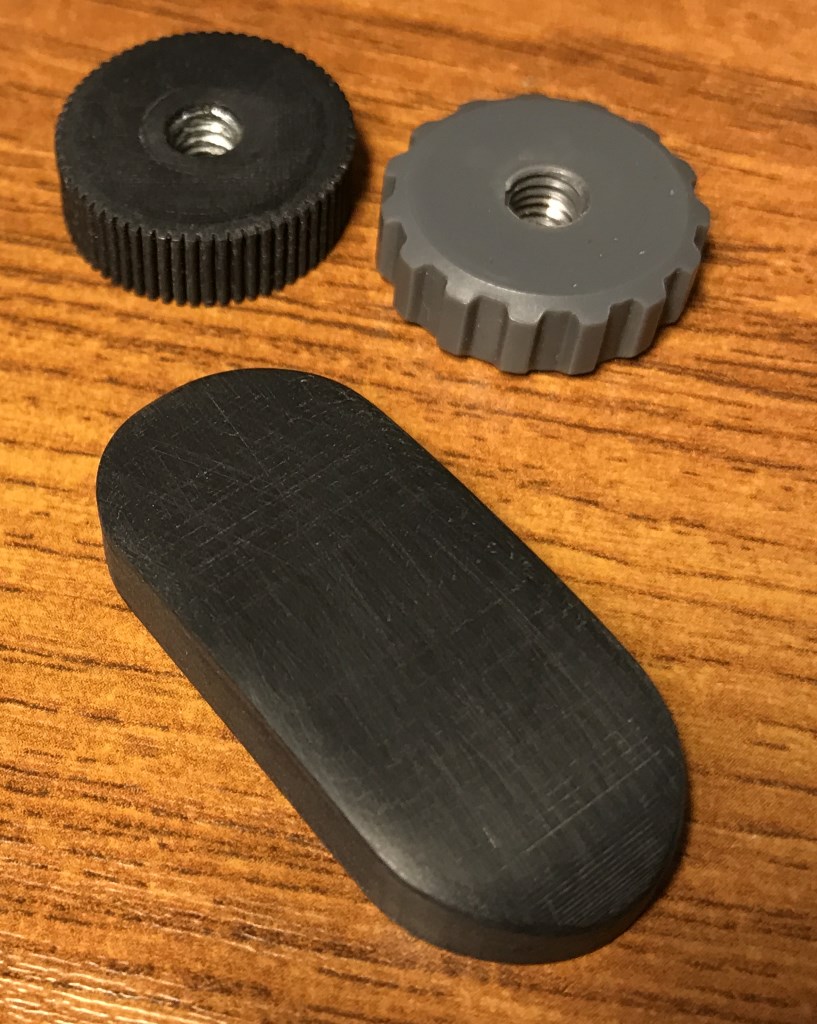

Окончательный вариант площадки и гайка после обработки наждачкой (рядом серая штатная гайка).






Площадку слегка отполировал пастой ГОИ.

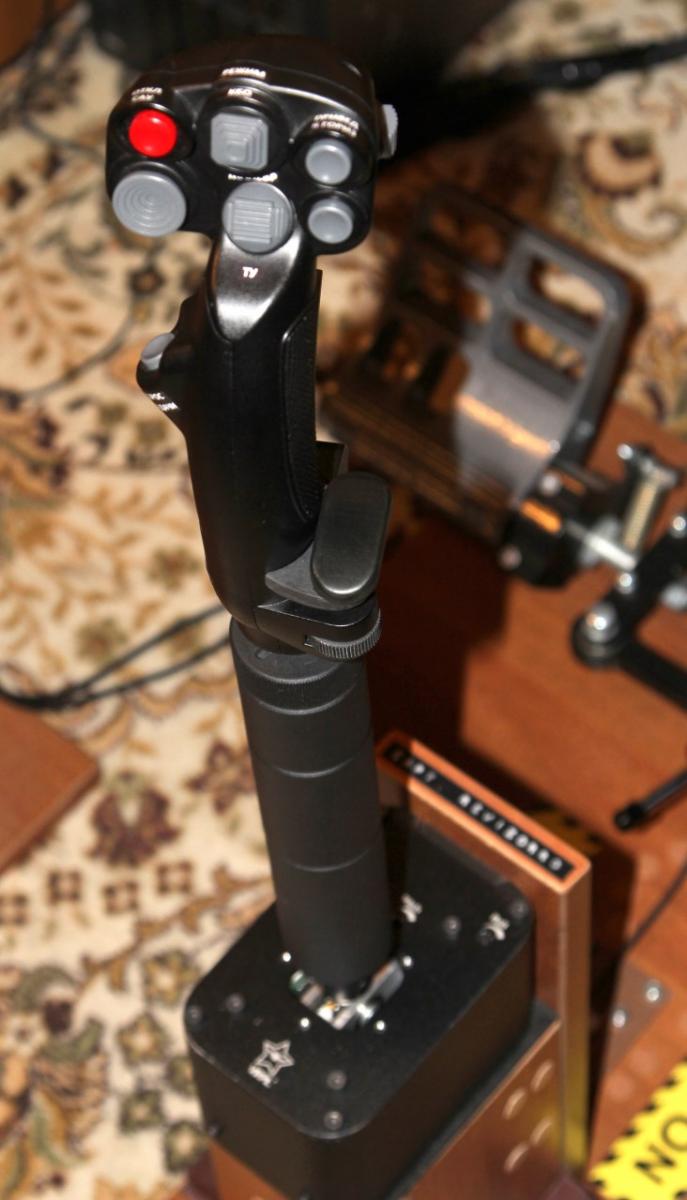

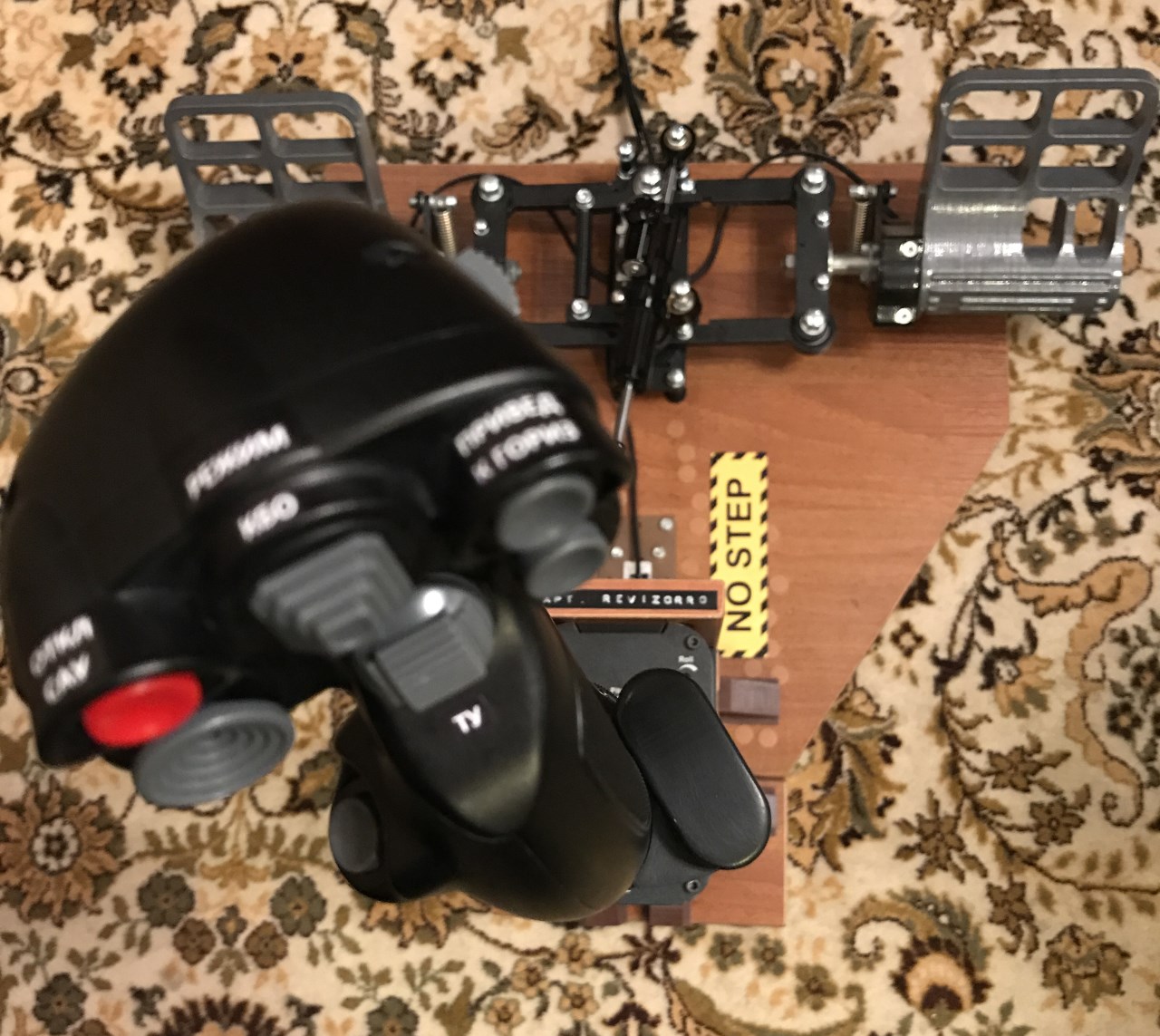

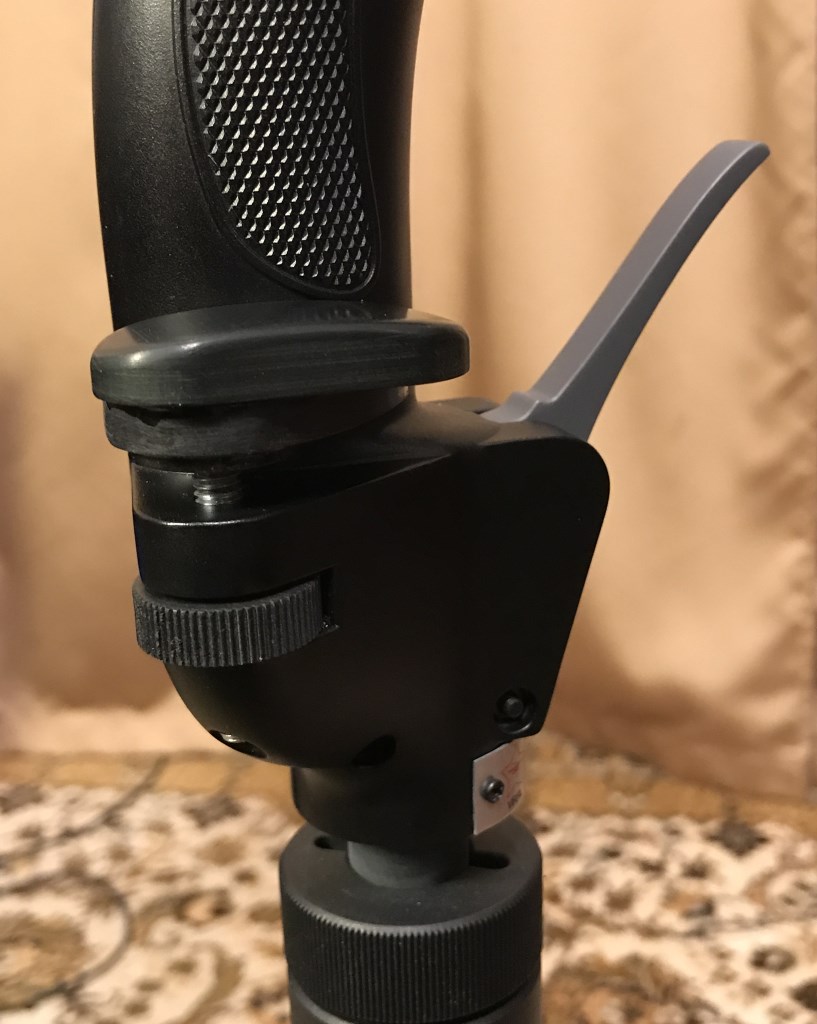

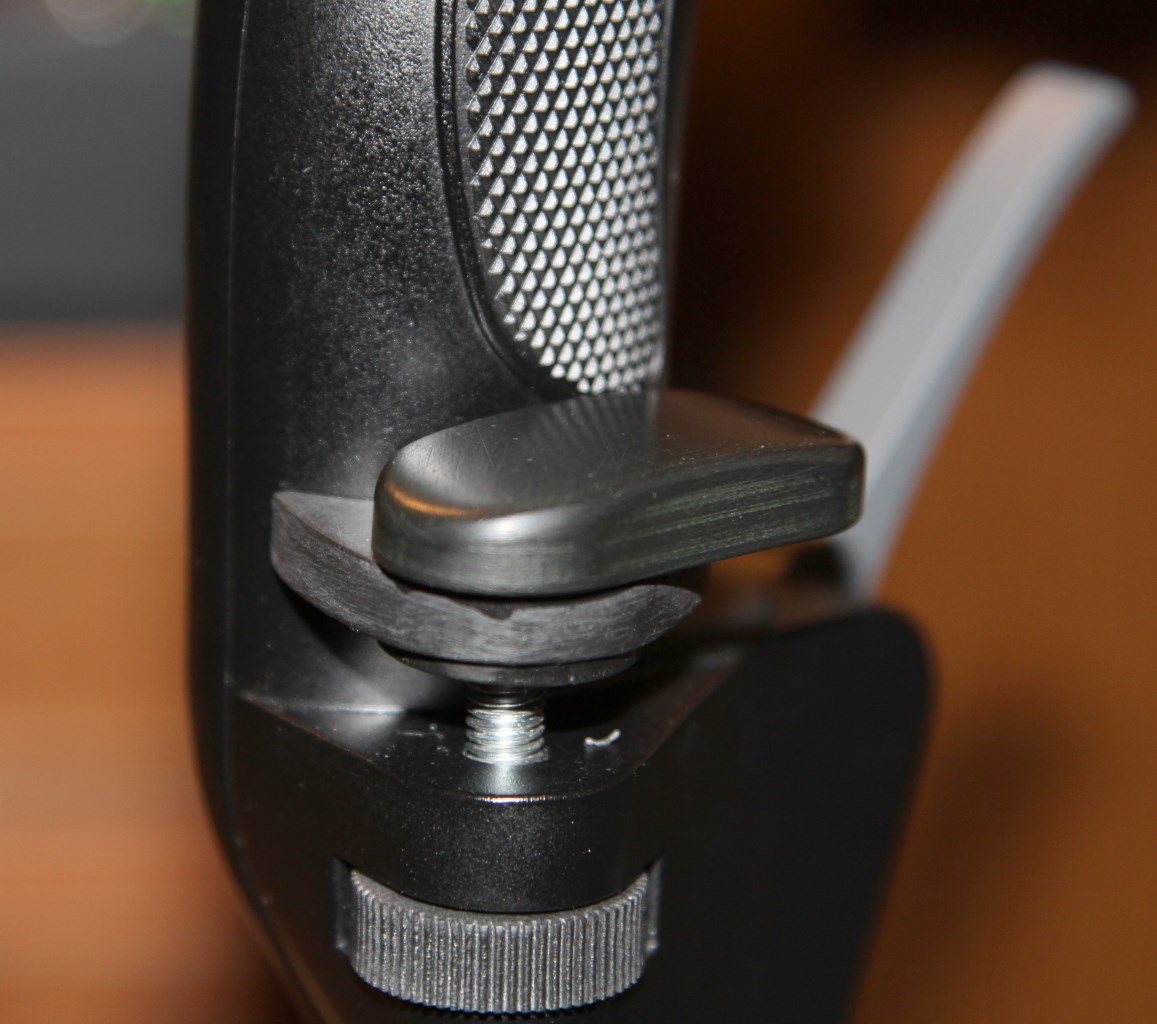

В сборе:











На крайнем фото - коллега huMMer.

[=UKS=LW=GMC]

T-50 Hand Rest 12.jpg



Завершил работу на упором ладони, более похожим на такой, как на прототипе.

Заодно сделал и свою гайку настройки высоты упора – с более частым рифлением, тоже как на прототипе.



Экспериментировал с разными размерами и цветами.



T-50 Hand Rest 04.jpg



T-50 Hand Rest 05.jpg



Площадку упора и крепление разделил на две детали.



T-50 Hand Rest 03.jpg



Окончательный вариант площадки и гайка после обработки наждачкой (рядом серая штатная гайка).



T-50 Hand Rest 06.jpg



T-50 Hand Rest 07.jpg



Площадку слегка отполировал пастой ГОИ.



T-50 Hand Rest 08.jpg

В сборе:



T-50 Hand Rest 11.jpg



T-50 Hand Rest 02.jpg



T-50 Hand Rest 09.jpg



T-50 Hand Rest 01.jpg



T-50 Hand Rest 10.jpg



На крайнем фото - коллега huMMer.

Чем бы дитя не тешилось, лишь бы не термоядерным синтезом.

Первые 60 лет детства для мужчины самые сложные)))



Правда, здорово получилось. VPC стоит задуматься и премию выписать)))

[=VIRPIL=Baur]

Площадку слегка отполировал пастой ГОИ.

Вот "слегка" не принимается Если уже начал, то полируй до конца.

[=UKS=LW=GMC]

T-50 Hand Rest 12.jpg



Завершил работу на упором ладони, более похожим на такой, как на прототипе.

Заодно сделал и свою гайку настройки высоты упора – с более частым рифлением, тоже как на прототипе.



Экспериментировал с разными размерами и цветами.



T-50 Hand Rest 04.jpg



T-50 Hand Rest 05.jpg



Площадку упора и крепление разделил на две детали.



T-50 Hand Rest 03.jpg



Окончательный вариант площадки и гайка после обработки наждачкой (рядом серая штатная гайка).



T-50 Hand Rest 06.jpg



T-50 Hand Rest 07.jpg



Площадку слегка отполировал пастой ГОИ.



T-50 Hand Rest 08.jpg

В сборе:



T-50 Hand Rest 11.jpg



T-50 Hand Rest 02.jpg



T-50 Hand Rest 09.jpg



T-50 Hand Rest 01.jpg



T-50 Hand Rest 10.jpg



На крайнем фото - коллега huMMer.

Скинь размеры плиз. Я с Д16 на работе сделаю себе.

[ReviZorro]

Скинь размеры плиз. Я с Д16 на работе сделаю себе.

Упор - 45 х 20 х 8

Что такое Д16?



Вот "слегка" не принимается Если уже начал, то полируй до конца.

Отполировано настолько, насколько требуется. Упор не должен сиять. См. фото прототипа.

Изменено 2 сентября 2017 пользователем ReviZorro

[a___k___s]





Д16

люминь, но зачем? )

[=UKS=LW=GMC]

люминь, но зачем? )

Тогда уж дюралий)))

Да делать щас на работе особо нече вот и приходится фигней стадать. Потом малярам на покраску закину еще.

[=VIRPIL=Baur]

Холодно не будет под рукой?

[=UKS=LW=GMC]

Холодно не будет под рукой?

Не. Дома тепло. Да и на кабане сколько лет отлетал.

Просто на работе бывает, что заняться вообще нечем, а ножей разных мастей уже на работе себе наделал. А сидеть без дела я не люблю.

А может и из стали сделаю да хромом покрою.

[Botanik]

Какой срок проходит после оплаты,  на оформление  и  отправку Т50 Мангуста, неделя месяц?



По конкретней пожалуйста.

Изменено 3 сентября 2017 пользователем =N=Bonaparte

[VPC_Solway]

Какой срок проходит после оплаты,  на оформление  и  отправку Т50 Мангуста, неделя месяц?



По конкретней пожалуйста.

Что Вас интересует конкретно? В магазине на странице каждого продукта есть срок обработки заказа.

[Botanik]

На сайте написано "Обработка заказа (упаковка, таможенное оформление и отправка) занимает 10-14 рабочих дней."



По факту за сколько все укладывается?

[VPC_Solway]

На сайте написано "Обработка заказа (упаковка, таможенное оформление и отправка) занимает 10-14 рабочих дней."



По факту за сколько все укладывается?



Я думаю, что на этой неделе мы скорректируем эту цифру до 3-5 рабочих дней (точно так же, как для остальных продуктов).

[Botanik]

РУД скоро?

Планирую РУС Т60, может и руд успею купить

[Swift_CCCP]

У Вас планы соответствуют нику.)

Т50 ещё ждут, а Вы уже что то знаете.)

Я понимаю что опечатка, но по Фрейду.

[Botanik]

У Вас планы соответствуют нику.)

Т50 ещё ждут, а Вы уже что то знаете.)

Я понимаю что опечатка, но по Фрейду.

Да есть такое у Бонапартистов.

[VPC_Solway]

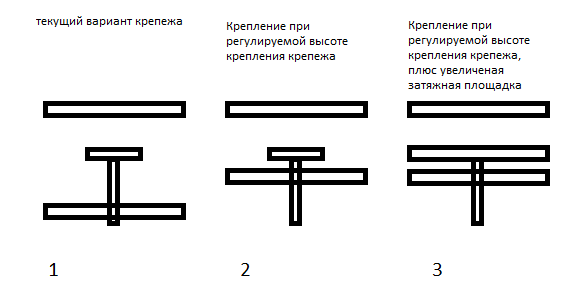

Хочу посоветоваться с комьюнити по поводу площадки для ГФ: какой вариант вы считаете более удачным? может быть у вас есть предложения или пожелания? Ход осей условной принят за 20 градусов.

GF 20 degrees.pdf

Сборка 3 позиции.pdf

[=FA=CATFISH]

Хочу посоветоваться с комьюнити по поводу площадки для ГФ: какой вариант вы считаете более удачным? может быть у вас есть предложения или пожелания? Ход осей условной принят за 20 градусов.

А если больше 20-ти? ПальцАми об край стола?

[Botanik]

 Камарады у  VPC МангусТ-50 какой центр по загрузке мягкий и четкий? В сравнении с BRD как по ощущениям?

[2BAG_Inferno]

А если больше 20-ти? ПальцАми об край стола?

Вероятнее всего о сам кронштейн.



 Камарады у  VPC МангусТ-50 какой центр по загрузке мягкий и четкий? В сравнении с BRD как по ощущениям?

На правах читающего . Перечитайте тему, уже неоднократно писали, что в комплекте идут 3 типа кулачков: с жестким центром, с мягким, и без центра. В добавок сменные пружины с разной жесткостью и возможностью регулировки загруза.

Изменено 4 сентября 2017 пользователем 2BAG_Inferno

[VPC_Solway]

А если больше 20-ти? ПальцАми об край стола?

Ход осей условно принят за 20 градусов не по прихоти конструктора, а в соответствии с техническим заданием, в котором сказано, что ход составляет 18-20 градусов.

Вопрос об удобстве конструкции изначально адресован владельцам ГФ и вынесен на широкое обсуждение, потому что мы беспокоимся о сохранности ваших пальцев... и нашего/вашего кронштейна.

[VPC_Solway]

Камарады у  VPC МангусТ-50 какой центр по загрузке мягкий и четкий? В сравнении с BRD как по ощущениям?

"Жёсткий центр" (одна точка) - очень похоже на клещевой загруз, центр ощущается тактильно, очень хорошо слышна работа кулачка. Регулировкой или заменой пружин этот эффект можно уменьшить/усилить. Ручка чётко возвращается в центр.

"Мягкий центр" (две точки, установлены штатно на обе оси) - центр чувствуется физически лишь в определённых диапазонах жесткости пружин, при слабом загрузе центр выражен слабо, звук отсутствует. Ручка возвращается в центр, но при свободных колебаниях джойстик совершает больше циклов по сравнению с жёстким центром.

"Без центра", "свободный центр" в терминологии Баура (три или четыре точки), - центр физически не ощущается. На слабых пружинах допускается неполный возврат в виртуальный центр. Работа кулачков практически не слышна. Рекомендуется для опытных вирпилов с применением удлинителей и самых жёстких пружин. Требует особой точности и внимания (либо наработанной моторики) для управления ЛА.

[a___k___s]

"Без центра" самый удачный вариант, хотя можно было бы и лучше.

На моем экземпляре все варианты имеют приличный люфт при малом загрузе, а при увеличении загруза усилие на ручке в крайних положениях излишне возрастает (икея могла жить дольше), это кстати камень и в сторону крепления, которое крайне не дружелюбно к столешницам при большом загрузе.

[VPC_Solway]

"Без центра" самый удачный вариант, хотя можно было бы и лучше.

На моем экземпляре все варианты имеют приличный люфт при малом загрузе, а при увеличении загруза усилие на ручке в крайних положениях излишне возрастает (икея могла жить дольше), это кстати камень и в сторону крепления, которое крайне не дружелюбно к столешницам при большом загрузе.



1. Малый загруз - это понятие относительное. Сегодня будет выложено РЭ, в котором количественно описаны размеры нагрузки на ручку в различных конфигурациях, даны рекомендации.

2. Для "чёткого" виртуального центра я советую поиграться с настройками и установить мз по центру 1%. Поверьте, на качестве пилотажа это не отразится.

3. Про столешницы Икеа и материал (тамбурат), из которого производят современную мебель, можно почитать здесь. Очевидно, что для струбцинного крепления такие столешницы не подходят.

В случае монтажа кронштейнов на стол Икеа под контактные места (сверху и снизу) необходимо подложить стальные или алюминиевые плиты толщиной 3 мм для предотвращения продавливания. Сразу скажу, что увеличение диаметра подпорной шайбы и верхней площадки кронштейна не подходят.

Мы предлагаем вам один из вариантов компоновки виртуального лётного места VPCockpit, но не можем знать всех бытовых нюансов каждого вирпила, тем более что ваша фантазия безгранична.

Есть даже случаи монтажа кронштейна VPC Desk Mount  на стеклянную столешницу.

Изменено 5 сентября 2017 пользователем VPC_Solway

[vasmann]

Хочу посоветоваться с комьюнити по поводу площадки для ГФ: какой вариант вы считаете более удачным? может быть у вас есть предложения или пожелания? Ход осей условной принят за 20 градусов.

Тупанул, не так глянул.

3 позиции как по мне.

Изменено 5 сентября 2017 пользователем vasmann

[a___k___s]

1. Малый загруз - это понятие относительное. Сегодня будет выложено РЭ, в котором количественно описаны размеры нагрузки на ручку в различных конфигурациях, даны рекомендации.

2. Для "чёткого" виртуального центра я советую поиграться с настройками и установить мз по центру 1%. Поверьте, на качестве пилотажа это не отразится.

3. Про столешницы Икеа и материал (тамбурат), из которого производят современную мебель, можно почитать здесь. Очевидно, что для струбцинного крепления такие столешницы не подходят.

В случае монтажа кронштейнов на стол Икеа под контактные места (сверху и снизу) необходимо подложить стальные или алюминиевые плиты толщиной 3 мм для предотвращения продавливания. Сразу скажу, что увеличение диаметра подпорной шайбы и верхней площадки кронштейна не подходят.

Мы предлагаем вам один из вариантов компоновки виртуального лётного места VPCockpit, но не можем знать всех бытовых нюансов каждого вирпила, тем более что ваша фантазия безгранична.

Есть даже случаи монтажа кронштейна VPC Desk Mount  на стеклянную столешницу.

1. Загруз, при котором полностью отсутствует механический люфт ручки (по крену, если я не ошибаюсь), на дефолтных кулачках, я бы называл выше среднего

2. зачем? не понял.

3. Плохой пример, загруз там не очень.



Давайте забудем о столешницах от икеа, они не виноваты. А крепление требует доработки.

[VPC_Solway]

1. Загруз, при котором полностью отсутствует механический люфт ручки (по крену, если я не ошибаюсь), на дефолтных кулачках, я бы называл выше среднего

2. зачем? не понял.

3. Плохой пример, загруз там не очень.



Давайте забудем о столешницах от икеа, они не виноваты. А крепление требует доработки.



Если есть претензии к качеству кулачков, обратитесь в техподдержку, Вам будет выслан комплект новых кулачков, доработанных в соответствии с пожеланиями и комментариями вирпилов.

На моём МангусТе установлен "жесткий" центр по крену + красная (самая жесткая пружина) и "мягкий" (дефолтный) кулачок по тангажу + черная (средняя и дефолтная) пружина, мз=1% и там, и там. Проверяю в течение полутора месяцев - виртуальный центр как был на одном месте, так там и остаётся. Небольшой "люфт", который при этом есть, но виртуальная ось его не видит, необходим для исключения ступеньки при страгивании из околонулевой зоны.

Любое небольшое изменение базовой конструкции приводит к резкому скачку цены для покупателя.

[a___k___s]

Может иногда стоит удорожить, сэкономив к примеру на декоративных элементах?



Какой бы вариант крепежа был наиболее надежен и менее придирчив к столешницам?



[VPC_Solway]

Тупанул, не так глянул.

3 позиции как по мне.



"3 позиции" - вирпил получается далековато от столешницы, дотянуться до клавиатуры будет достаточно проблематично.

[RenderG]





менее придирчив к столешницам?

  К Тамбурату ничего не прикрутить. У меня раз с полки (50см над столом) упал паяльник и... в общем вошел в столешницу жалом, пробив ее насквозь. Там оргалит с двух сторон, внутри картон - не предназначен он вообще не для каких крепежей. И даже при большой поверхности есть возможность деформации. Тут только самому из фанеры накладки на него делать. Я скорее всего столешницу просто из фанеры сделаю в два слоя 18мм. Цена вопроса там получится в 1200р.

Вот такой стол http://www.ikea.com/ru/ru/catalog/products/S39247246/

[a___k___s]

  К Тамбурату ничего не прикрутить. У меня раз с полки (50см над столом) упал паяльник и... в общем вошел в столешницу жалом, пробив ее насквозь. Там оргалит с двух сторон, внутри картон - не предназначен он вообще не для каких крепежей. И даже при большой поверхности есть возможность деформации. Тут только самому из фанеры накладки на него делать. Я скорее всего столешницу просто из фанеры сделаю в два слоя 18мм. Цена вопроса там получится в 1200р.

Вот такой стол http://www.ikea.com/ru/ru/catalog/products/S39247246/



Это не повод оставить крепление кронштейна в текущем виде.

Чтобы пользователь колхозил всякие там подкладки и прочую хрень.

[vasmann]

"3 позиции" - вирпил получается далековато от столешницы, дотянуться до клавиатуры будет достаточно проблематично.



Тут уже не советник, ибо планирую использовать в режиме: с РУДом кабана, как заберу (переезжал) и клавой минимум взаимодействия или под боком как-то прикрутить.

Просто перспектива бахнуться пальцем не прельщает ).

Изменено 5 сентября 2017 пользователем vasmann

[Botanik]

"Без центра" самый удачный вариант, хотя можно было бы и лучше.

На моем экземпляре все варианты имеют приличный люфт при малом загрузе, а при увеличении загруза усилие на ручке в крайних положениях излишне возрастает



 Т50  Мангуст люфтит, а все молчат вот так да.

Только камрад а__к___s пишет прямо.

Изменено 5 сентября 2017 пользователем =N=Bonaparte
