Заказ плат под MMJoy2 в Китае.

[Iguz]

+1 а к кому платы прийдут к Капитану или Свифту?

[capitanblood]

К Свифту.

Я постараюсь в понедельник выложить файлик для проверки разводки.

[Vumpel18]

[=V=Heromant]

Да но на шильде то разъемы не IDC. А кто будет сам обжимать шлейфы? Нет, я не исключаю что где-то продаются IDC to JST1.25 6pin, но это вопрос унификации всех разъемов.

Я перевернул разъемы на датчиках, теперь можно не менять контакты местами.

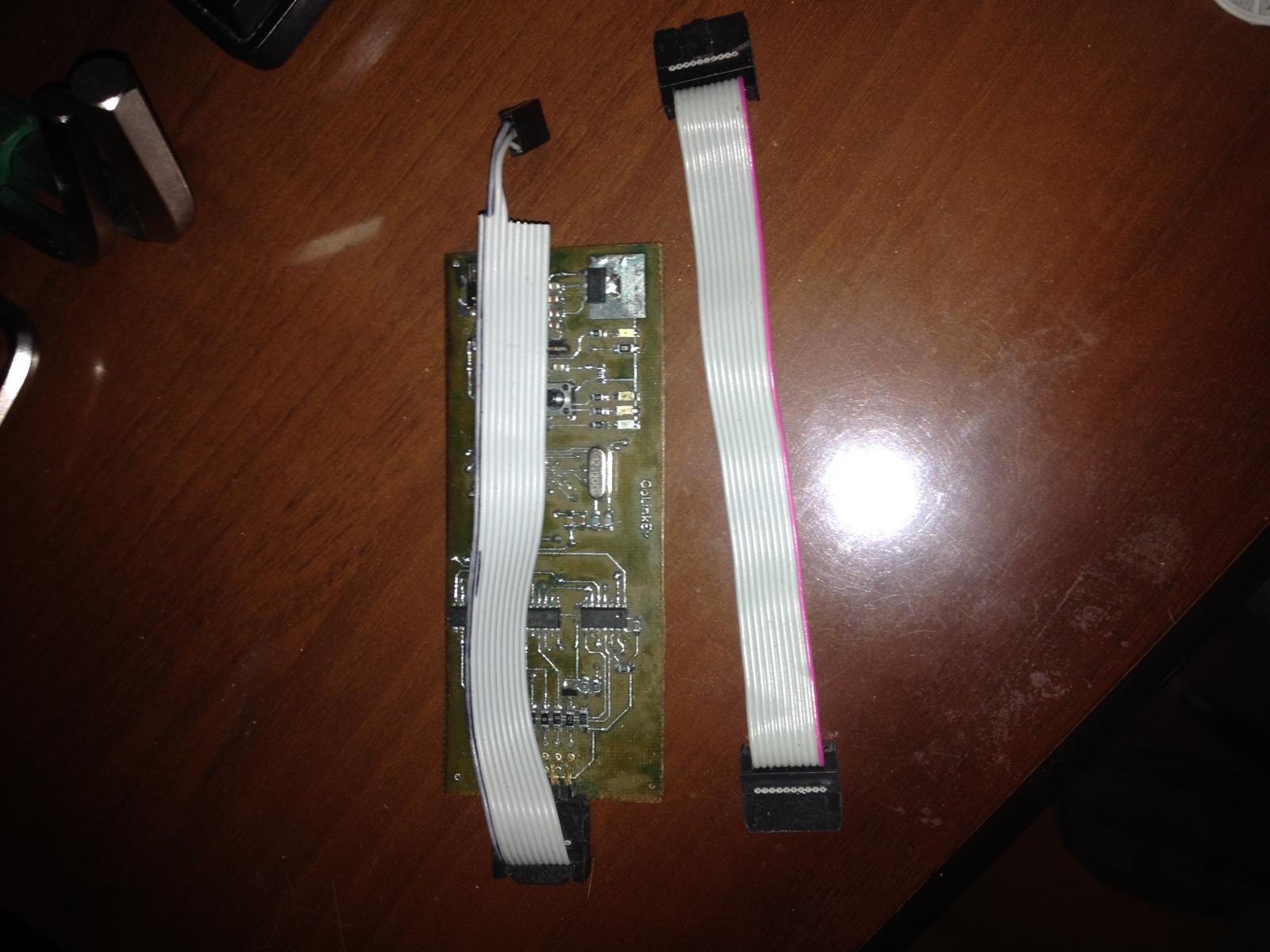

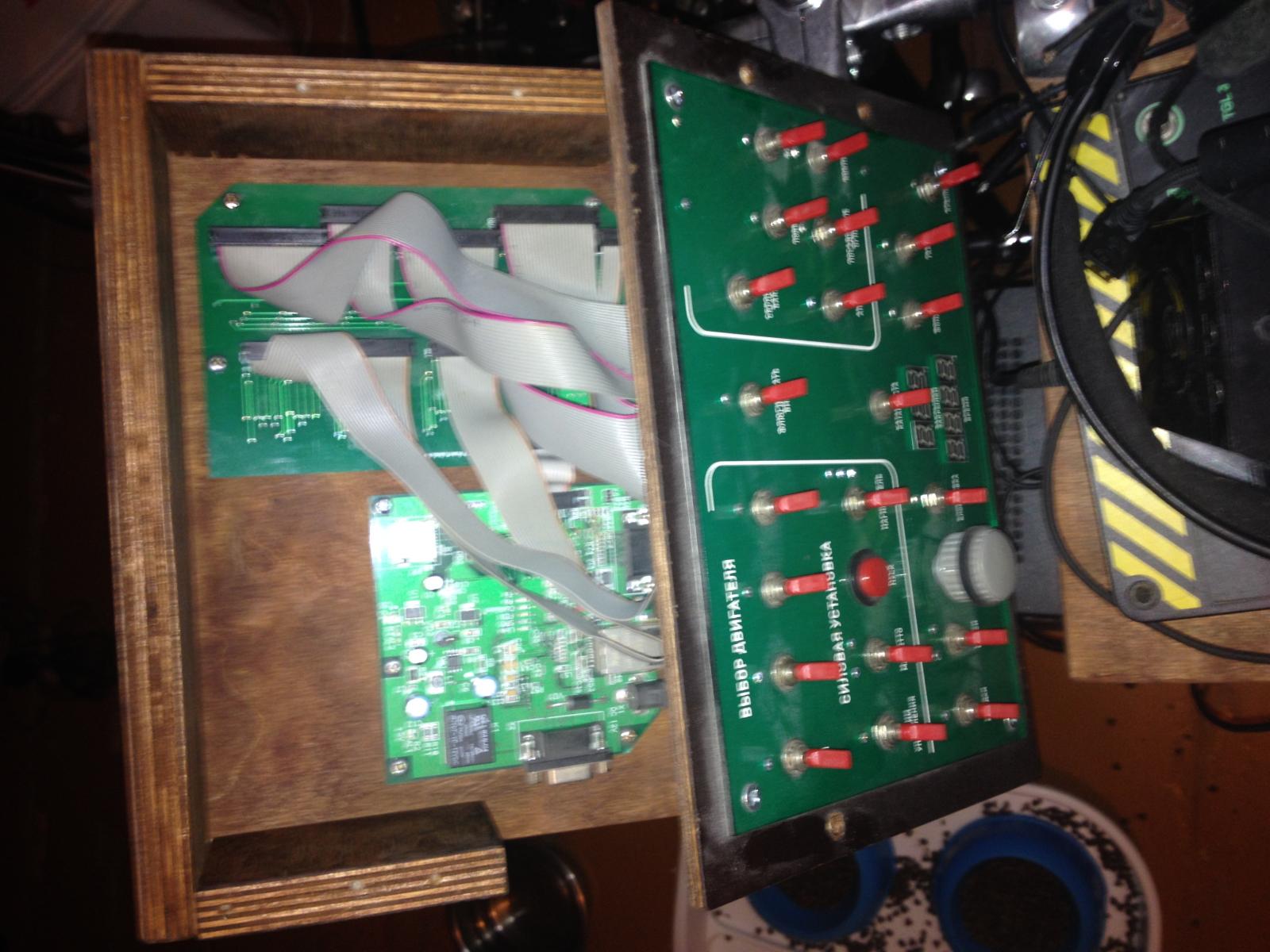

Не вижу тут никаких проблем. IDC обжимается в 3 секунды даже с помощью молотка (тиски желательней конечно). А JST можно хоть обжать, хоть припаять. Время займет 15 минут, если делать это первый раз.

UPD

это не считая того, что можно купить готовый шлейф JST-JST, отчекрыжить половину и насадить на него IDC... Это если совсем уж лень разобрала...

[=FA=CATFISH]

IDC точно не для самодельщиков



Вопрос к Капитану: размещение отверстий для крепежа так близко к краю платы, чтоб шайбы выпирали за край - это "почерк художника"? )))

[=V=Heromant]

IDC точно не для самодельщиков

Не смешите мои тапки...











[capitanblood]

IDC точно не для самодельщиков



Вопрос к Капитану: размещение отверстий для крепежа так близко к краю платы, чтоб шайбы выпирали за край - это "почерк художника"? )))

Это для экономии пространства, чтобы человек на одной плате мог получить как можно больший функционал. Можно конечно и датчики и регистры на 5 мм в каждую сторону увеличить, но тогда не останется места под мелкие платки для имплантации в переменные резисторы.

[capitanblood]

Не вижу тут никаких проблем. IDC обжимается в 3 секунды даже с помощью молотка (тиски желательней конечно). А JST можно хоть обжать, хоть припаять. Время займет 15 минут, если делать это первый раз.



UPD

это не считая того, что можно купить готовый шлейф JST-JST, отчекрыжить половину и насадить на него IDC... Это если совсем уж лень разобрала...

Да я тоже не вижу, но меня что попросили, я то и сделал. Думаю это вопрос унификации. Зачем заморачиваться с обжимом разных разъемов, когда есть готовое решение.

Интересно, обжимка от jst2.0 для 1.25 подойдет, терминалы там конечно те еще, под микроскопом обжимать, но это я так, к слову.

[=V=Heromant]

Интересно, обжимка от jst2.0 для 1.25 подойдет, терминалы там конечно те еще, под микроскопом обжимать, но это я так, к слову.

Тут не могу подсказать. Я всю эту мелочь утконосами обжимаю, хотя наверное надо на нормальную обжимку раскошелиться...

[Swift_CCCP]

Разъемы 1,25 6pin сделаны по моей просьбе. Аргументация следующая:

1. Уменьшив разъем появилась возможность расположить на шильде сдвиговые регистры для кнопок.

Но Кэп сумел втиснуть еще контакты дублеры, разъем под ручку Cobra m5, MAX7291.

По своему функционалу это самый лучший шилд под ардуино в данном размере.

2. Лично меня напрягает паять провода и я нацелился на покупку готовых.

Я не один такой. Постараюсь купить провода для рассылки вместе с платами.



Межплатное расстояние так же увеличено по моей просьбе.

Скорее всего я видимо закажу 10 плат на пробу-проверку.

Или возьму желающих, но в случае неработоспособности возврата средств делать не буду.)

[MYCYJIbMAHUH]



Скорее всего я видимо закажу 10 плат на пробу-проверку.

Или возьму желающих, но в случае неработоспособности возврата средств делать не буду.

Я желающий и претензий предъявлять не буду.Почта моя у вас ещё сохранилась?

[Iguz]

Разъемы 1,25 6pin сделаны по моей просьбе. Аргументация следующая:

1. Уменьшив разъем появилась возможность расположить на шильде сдвиговые регистры для кнопок.

Но Кэп сумел втиснуть еще контакты дублеры, разъем под ручку Cobra m5, MAX7291.

По своему функционалу это самый лучший шилд под ардуино в данном размере.

2. Лично меня напрягает паять провода и я нацелился на покупку готовых.

Я не один такой. Постараюсь купить провода для рассылки вместе с платами.



Межплатное расстояние так же увеличено по моей просьбе.

Скорее всего я видимо закажу 10 плат на пробу-проверку.

Или возьму желающих, но в случае неработоспособности возврата средств делать не буду.)

Я тоже беру одну платку. Ибо только один проект в обозримом будущем кстати а вот новый датчик он как я понимаю работает от трех проводов и воспринимаеться контролером как переменный резистр?

[ROSS_TaTaPuH]

Если готовая плата с резисторами и всеми элементами, можно и я встану в очередь жилающих приобрести, оплачу

[Vumpel18]

Это не готовая плата с запаянными элементами.

Всё это нужно делать самостоятельно.

[Komaroff]

...Интересно, обжимка от jst2.0 для 1.25 подойдет, терминалы там конечно те еще, под микроскопом обжимать, но это я так, к слову.

Нет. Не подойдет.

[capitanblood]

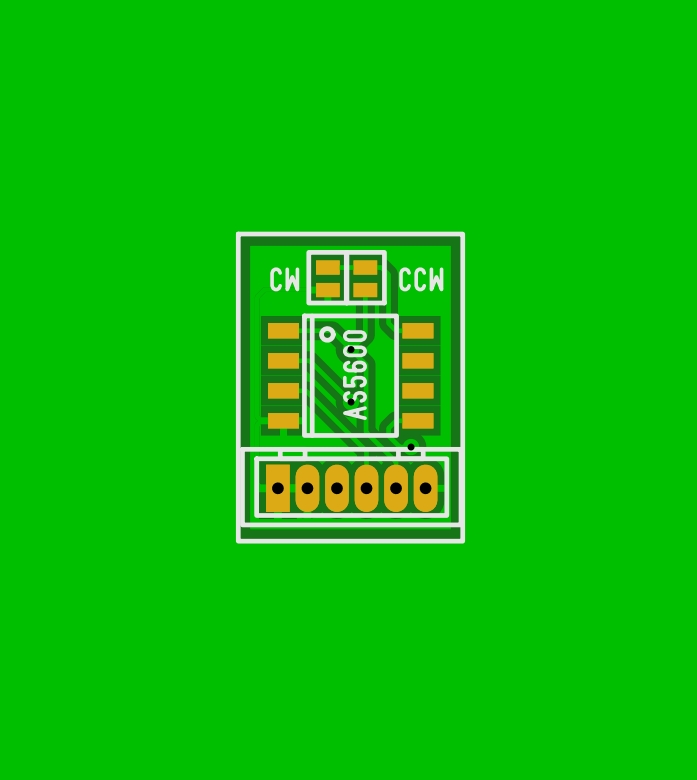

Маленький датчик 10х13

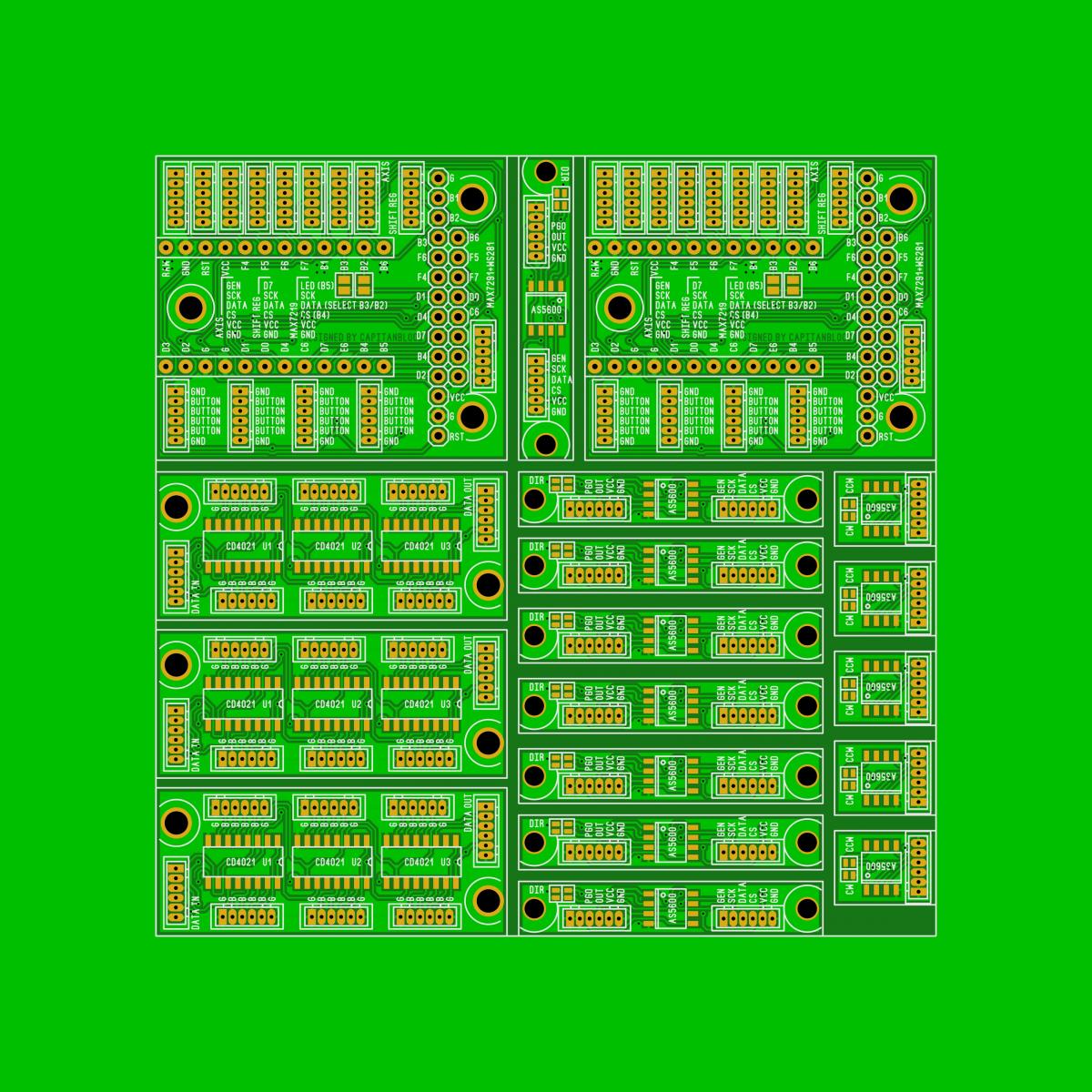

Весь комплект

Файлик для проверки Sprint-Layout 6.0

MMJoy2_PROJECT_05_02_2018.zip

[Iguz]

Задам глупый вопрос. А разве 1 сторона малой платы не должна быть плоской что бы приклеивать было проще к резику?

[capitanblood]

Ну можно посадить на термоклей. Тогда навесные элементы не мешают.

[Iguz]

Тогда получаеться большой зазор. Под три или два милиметра. Но я это придираюсь наверное. Но всетаки на мой взгляд было бы удобнее пат сделать 4 шт. Но что бы с одной стороны были плосками. Что бы можно было переделывать удобно резистры заводских джоев, которые не под резьбу. (Пластиковые)

[=FA=CATFISH]

Маленький датчик 10х13










Весь комплект










Файлик для проверки Sprint-Layout 6.0



MMJoy2_PROJECT_05_02_2018.zip

На две кроссплаты - 4-ре узкоспециализированных платки под оси (которых в РУС только две), только 3 платы для регистров (3 на 2 не делится), и 5 платок под переменные резисторы (опять же 5 на 2 не делится).

При всем уважении - херня какая-то. Может всеж-таки пересмотреть общую компановку? Ааа..?

[Vumpel18]

Увеличение размеров массива плат увеличит стоимость изготовления.



Значительно.



[Swift_CCCP]

Посовещались..



Шильд - 2 шт.

Платы регистров - 3 шт.

Большие датчики - 6 шт. (хватит и 4, по 2 штуки на ось, но вдруг запорят... обидно будет.

Малые датчики - 10 шт.

[capitanblood]

На две кроссплаты - 4-ре узкоспециализированных платки под оси (которых в РУС только две), только 3 платы для регистров (3 на 2 не делится), и 5 платок под переменные резисторы (опять же 5 на 2 не делится).

При всем уважении - херня какая-то. Может всеж-таки пересмотреть общую компановку? Ааа..?

Есть вариант компановки на 6 больших датчиков и 10 маленьких. Вы же не два одинаковых девайса хотите собрать, что бы все делилось пополам. А можно собрать одно устройство на 8 осей и 88 кнопок, другое тоже на 8 осей и 16 кнопок. И вообще, не в обиду, то мало места под крепежные отверстия, теперь мало наполнения. Блин, плата то всего 100х100, итак впихнул невпихуемое, давайте голосовать, кому чего, только последнее слово за Свифтом будет. Ок. Он у нас основной потребитель.

[=FA=CATFISH]

Есть вариант компановки на 6 больших датчиков и 10 маленьких. Вы же не два одинаковых девайса хотите собрать, что бы все делилось пополам. А можно собрать одно устройство на 8 осей и 88 кнопок, другое тоже на 8 осей и 16 кнопок. И вообще, не в обиду, то мало места под крепежные отверстия, теперь мало наполнения. Блин, плата то всего 100х100, итак впихнул невпихуемое, давайте голосовать, кому чего, только последнее слово за Свифтом будет. Ок. Он у нас основной потребитель.

Извиняюся, однако несомненнопремногоуважаемый (о как! (с)) Свифт является главным потребителем понеже платки из поднебесной дистрибъютирует остальным, более мелким, потребителям.

За что велими благодарственным имею быть.

Насчет "два одинаковых девайса хотите собрать" - это как раз именно к Свифту

Изменено 5 февраля 2018 пользователем =FA=CATFISH

[Iguz]

Извиняюся, однако несомненнопремногоуважаемый (о как! (с)) Свифт является главным потребителем понеже платки из поднебесной дистрибъютирует остальным, более мелким, потребителям.

За что велими благодарственным имею быть.

Насчет "два одинаковых девайса хотите собрать" - это как раз именно к Свифту

Давай не передершивай слова. Люди дело делают и причем замечу на безвозмездной основе, так что тон подбирай всеже, тебе тут не кто ни чего не обязан.



По хотелкам свои я озвучил. Это шилдики для юсби и плоская маленькая плата больших размеров. Как врянт на одной стороне распайка под один датчик, на второй под другой. Наполнение регистрами мне не важно если что лутиться они просто и конфигурацией нужной. Но все равно возьму одну плату в любой компоновке.

[=FA=CATFISH]

Давай не передершивай слова. Люди дело делают и причем замечу на безвозмездной основе, так что тон подбирай всеже, тебе тут не кто ни чего не обязан.



По хотелкам свои я озвучил. Это шилдики для юсби и плоская маленькая плата больших размеров. Как врянт на одной стороне распайка под один датчик, на второй под другой. Наполнение регистрами мне не важно если что лутиться они просто и конфигурацией нужной. Но все равно возьму одну плату в любой компоновке.

Вечная проблема с этитми благородными высокородными эльфами. Как обычно находят неправильный тон у мелких гномов ))))

[capitanblood]

Вечная проблема с этитми благородными высокородными эльфами. Как обычно находят неправильный тон у мелких гномов ))))

Как говорилось в одном фильме "Небо нас рассудит"

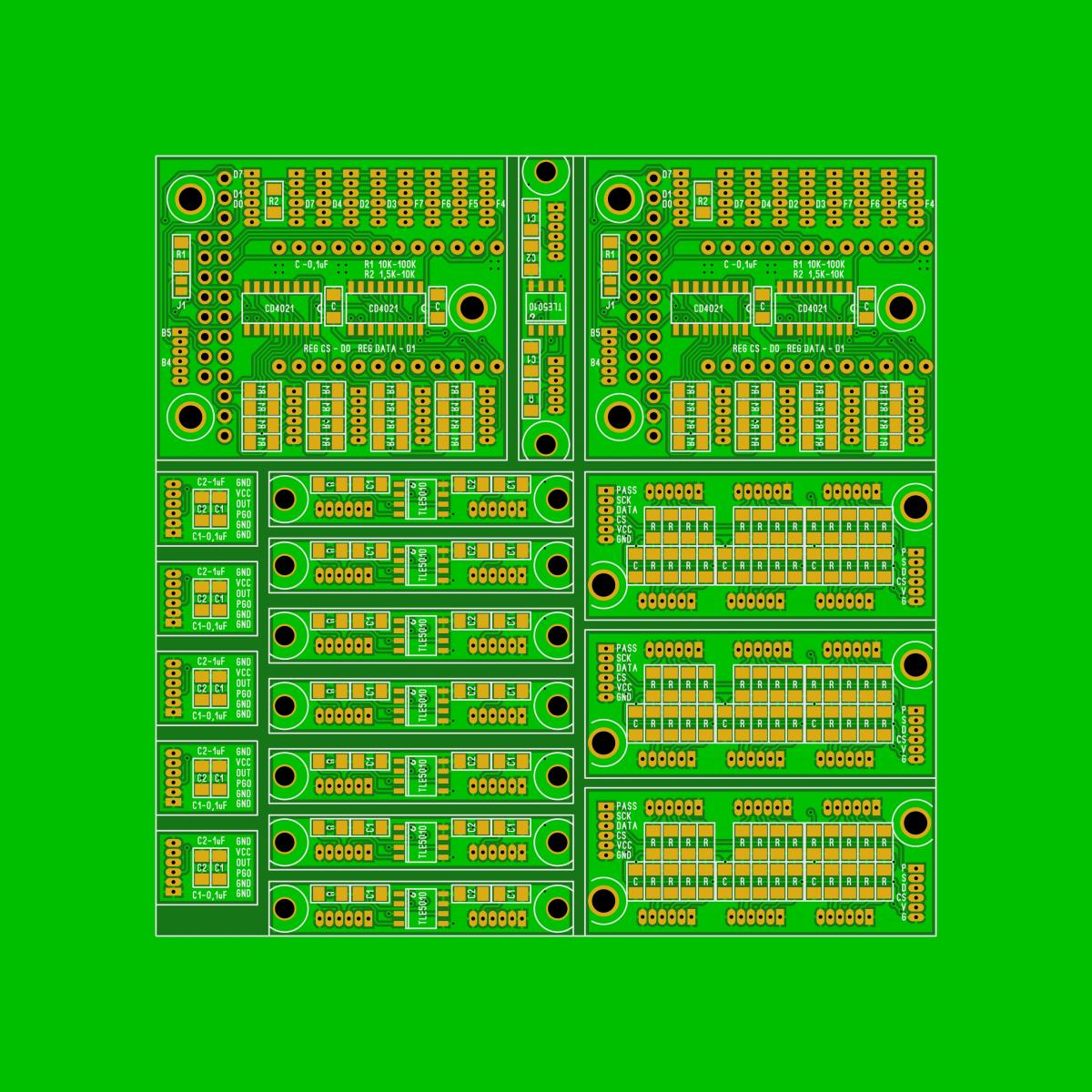

В общем, по просьбе трудящихся, есть вариант маленького датчика с монтажом элементов с одной стороны, но перемычку направления вращения пришлось все-таки перенести на оборот, надеюсь ее можно запаять аккуратно и невысоко. В связи с этим размер платки немного изменился и компановка 6+10 датчиков не получается, получается 5+13.

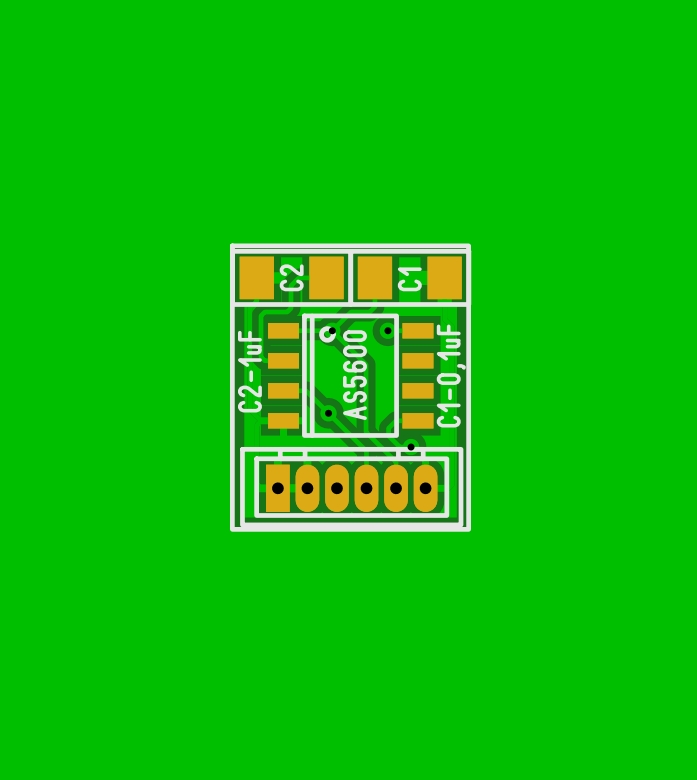

Маленький датчик

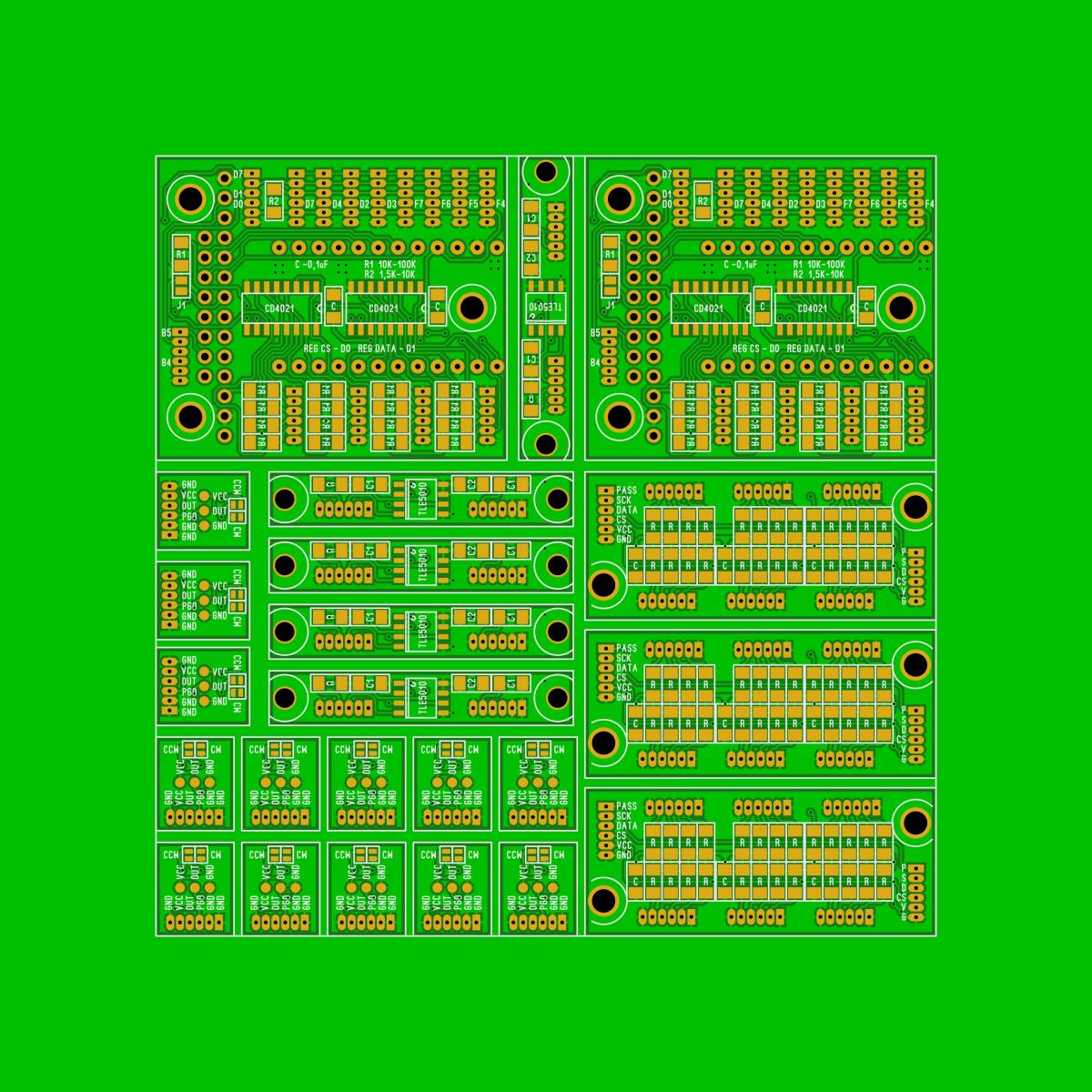

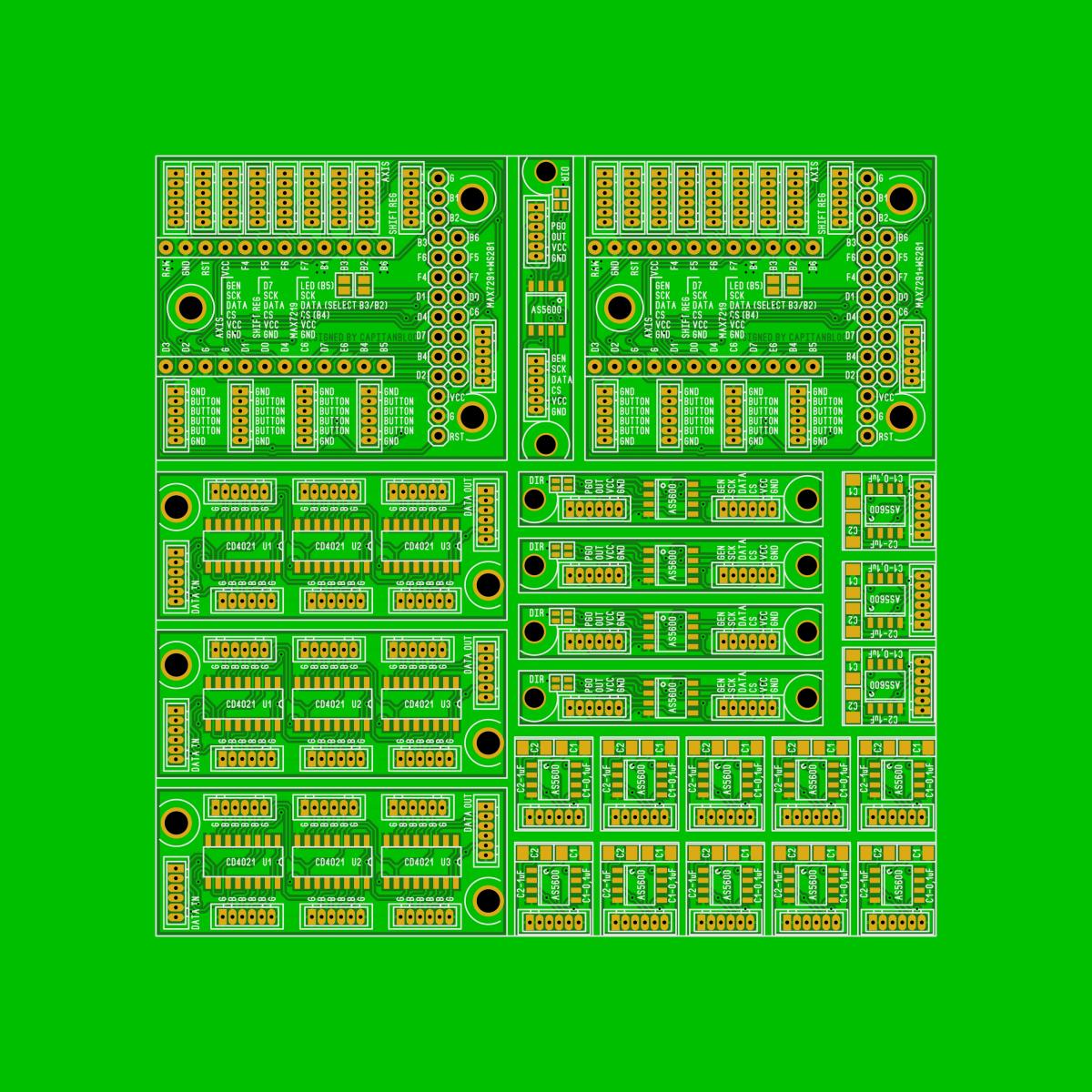

Весь комплект









Файлик для проверки Sprint-Layout 6.0



MMJoy2_PROJECT_06_02_2018.zip

[Iguz]

Шикарно. Спасибо! )))

[Kas]

Ни у кого не осталось платы в ручку кота кабана с платы N2, приобрел бы.

Есть так же платки с Платы N1, может кому нужны

[Bocha13]

Очень круто! Спасибо авторам за труды! Только два вопроса:
- Объявят ли старт записи желающих на приобретение платок?

- Что за зверь такой AS5600, где про него почитать можно на понятном для обывателя языке?

Заранее спасибо!

[Iguz]

Очень круто! Спасибо авторам за труды! Только два вопроса:

- Объявят ли старт записи желающих на приобретение платок?

- Что за зверь такой AS5600, где про него почитать можно на понятном для обывателя языке?

Заранее спасибо!





полистай последние страницы ммджой 2, там найдешь зацепки. Для наших целей ждем пока товарищ тестировать начнет их.

[Bocha13]

полистай последние страницы ммджой 2, там найдешь зацепки. Для наших целей ждем пока товарищ тестировать начнет их.

Спасибо! Посмотрю.

[Bocha13]

Зловещая тишина. Я ничего не пропускаю?

[Vumpel18]

Идёт проверка.

Нерабочее платы кому то нужны?

[Kas]

Всем спасибо кто откликнулся, отдельно capitanblood спасибо за платку. процесс пошел, жду с али регистры, у нас их не оказалось в нужном корпусе.

Закажу 1 комплект платы, когда куда кому ))), деньги отправлять



[Swift_CCCP]

Пока результатов по as5600 не будет, я ни чего заказывать не буду.

[Kas]

4 минуты назад, Swift_CCCP сказал:

Пока результатов по as5600 не будет, я ни чего заказывать не буду.

Ждемс тогда.



[sergeype]

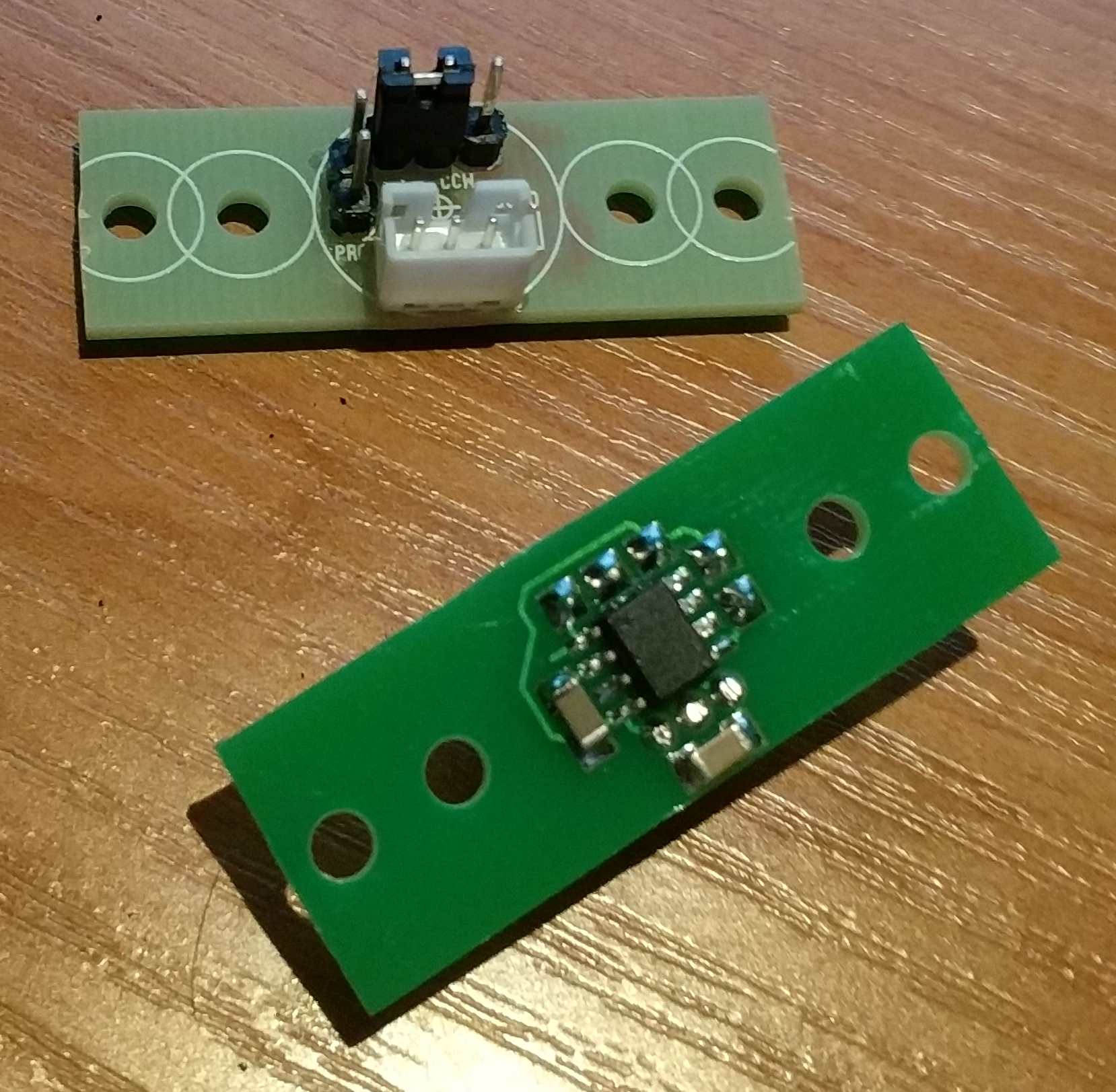

Коллеги, если кроме меня тестировать некому, то придется подождать. Платы датчиков у меня собраны еще месяц назад, на 360 градусов работают идеально, а ничего другого от продукции AMS и не ожидалось. Но вот аналоговое программирование на заданный угол я буду делать только после установки датчиков в механику,  оставшиеся детали для которой приехали с eBay позавчера, ибо сделать это можно только один раз. И произойдет это не раньше, чем через пару недель- там много вещей придется придумывать по мере сборки.

[Swift_CCCP]

Ну и замечательно. Мне достаточно не программируемого режима, ибо основная цель модернизация РУД Коугар. В ближайшее время размещу условия заказа.

[sergeype]

Угу. Я обязательно расскажу, как все получится с программированием.
