Вопросы и ответы по изготовлению карт

[TAU]

На этом сайте надо поковыряться, может и с водой можно будет решить проблему как с картами высот. Похоже какосы начинают оценивать объем поверхностных вод.

[TAU]

лучше в ветке.

если конкретные вопросы - то в ветке с вопросами и ответами. Потом соберем ЧАВо.



Из "специалистов" здесь я, Анкор и уже Зеус во многом. Еще может помочь чем то GYS.  Из профессионалов - Isay.





Этот ответ я перенес из Курилки, чтобы были понятны мои действия. Вопросы я буду помечать английским Q:



Q: Если аккаунт пробный, то будет ли достаточно разработчикам слова, что карта будет закончена, для того чтобы ее поместили в аккаунт картодела.

Изменено 5 сентября 2013 пользователем TAU

[zeus--]



Q: Если аккаунт пробный, то будет ли достаточно разработчикам слова, что карта будет закончена, для того чтобы ее поместили в аккаунт картодела.





А зачем тебе это? Все же прекрасно видно и в редакторе.



Лично я за почти 1,5 месяца различных тестов, черновых набросков по каждому из описанных тут шагов еще крайне далек от необходимости даже намекать разработчикам о необходимости привязать карту к акку.



По большому счету я даже еще не в начале пути - так, методом тыка и чтения форумов вожусь непосредственно с технологиями.



Причем, ты не поверишь, но просить привязывать ее надо будет каждый раз после доработки карты высот, например. А карту высот дорабатывать приходится постоянно. Вплоть до установки последнего моста, домика или выравнивания очередной "лужи" 100х100м.

Изменено 6 сентября 2013 пользователем zeus--

[zeus--]

На этом сайте надо поковыряться, может и с водой можно будет решить проблему как с картами высот. Похоже какосы начинают оценивать объем поверхностных вод.



А какая проблема с водой-то? Ну кроме того, что ее сделать надо Подходящие исходники уже найдены и даже были протестированны в черновом варианте (без чистовой обрисовки).

[TAU]

А зачем тебе это? Все же прекрасно видно и в редакторе.



Во-первых это просто вопрос.

Во-вторых, любая работа должна иметь логический конец. Делать карту, чтобы посмотреть в редакторе....ну, какой смысл. А если отдать не облетанную и глюкавую карту, тоже как-то не правильно.

[TAU]

Причем, ты не поверишь, но просить привязывать ее надо будет каждый раз после доработки карты высот, например. А карту высот дорабатывать приходится постоянно. Вплоть до установки последнего моста, домика или выравнивания очередной "лужи" 100х100м.



Ты не поверишь, но поверю    , однако вопрос собственно подразумевал то, что в нем отражено. Пробный аккаунт априори будет иметь такой карт бланш или нет.

Изменено 6 сентября 2013 пользователем TAU

[Mark_Krass]

Мужики, подсобите!



Есть несколько вопросов:

1. Габариты и кратность элементов карты.

Как я понял, размер реальной территории должен быть кратен 800 метрам.

Для проектируемой здесь карты это получается 96000/800 = 120.

С другой стороны, минимальный квадрат для построения карт 256х256 пикселей.

Тогда получаем (учитывая размер карты в 1920 точек), что 1920/256=7,5. Что не есть целое число.

Собственно вопрос. Какие кратности должны соблюдаться между элементами карты:

а) Реального участка местности только 800 или есть еще дополнительные кратности?

б) Карты ландшафта, кроме  256 есть еще соотношения?

в) Карты воды, 3200 или какие другие?



2.  Совмещение карт рек и ландшафта.

Как вам удалось добиться совмещения карты рек и ландшафта?

У меня вот так происходит



3. Размеры файлов масок.

Во всех просмотренных примерах, части маски имели размеры 256х256 точек. Это единственный вариант? Если да, то, каким оптимальным способом разделять исходный файл?

[GYS]

Мужики, подсобите!



Есть несколько вопросов:

1. Габариты и кратность элементов карты.

Как я понял, размер реальной территории должен быть кратен 800 метрам.

Для проектируемой здесь карты это получается 96000/800 = 120.

С другой стороны, минимальный квадрат для построения карт 256х256 пикселей.

Тогда получаем (учитывая размер карты в 1920 точек), что 1920/256=7,5. Что не есть целое число.



Не то считаете. Шаг сетки 50 метров на пиксель, отсюда 96000/ 50 = 1920

ну а первое правильно 96000/800=120, т.е. кратно 800

[Mark_Krass]

Не то считаете. Шаг сетки 50 метров на пиксель, отсюда 96000/ 50 = 1920

Про шаг сетки это понятно. Просто при размере в 1920 пикселей получится карта в 7,5 минимальных квадратов (256х256).

Вопрос в том, что будет с незадействованными 0,5 квадрата?

[GYS]

Про шаг сетки это понятно. Просто при размере в 1920 пикселей получится карта в 7,5 минимальных квадратов (256х256).

Вопрос в том, что будет с незадействованными 0,5 квадрата?

Да причём здесь минимальные. 50 метров на пиксель, 96000/50=1920. Всё. Никаких пол-литра.

[zeus--]

Про шаг сетки это понятно. Просто при размере в 1920 пикселей получится карта в 7,5 минимальных квадратов (256х256).

Вопрос в том, что будет с незадействованными 0,5 квадрата?



Это ты про маски подложек, которые режутся квадратами 256х256?



Да, я наступил на эти грабли - но быстро победил.



Просто "дорасти" маску до целого числа квадратов для правильной порезки, файл typemap.bmp тоже сделай исходя из увеличенного количества квадратов. В случае карты ВЛ - это 12x8px.



Ну и в textures.ini в секции  [textures_mask] просто правильно пропиши номера масок.



Изменено 8 сентября 2013 пользователем zeus--

[Mark_Krass]

Да, спасибо!

Примерно про такие тонкости вопрос и был.

[DiFiS]

Q: Если аккаунт пробный, то будет ли достаточно разработчикам слова, что карта будет закончена, для того чтобы ее поместили в аккаунт картодела.



разработчикам совершенно без разницы - какой у вас аккаунт, пробный или постоянный.

Если вы начали делать карту, и уже получили какие либо результаты видимые в редакторе и если есть возможность показать работу - то отослав скриншоты разъяснение - думаю получить карту в доступ - не проблема.

[TAU]

разработчикам совершенно без разницы - какой у вас аккаунт, пробный или постоянный.

Если вы начали делать карту, и уже получили какие либо результаты видимые в редакторе и если есть возможность показать работу - то отослав скриншоты разъяснение - думаю получить карту в доступ - не проблема.



Принято

[TAU]

В общем первую часть согласно руководства размещенного на Сухом, прошел. Первый шаг сделал, принцип понял. Однако вопросы есть.



Q: Для построения карты высот использовал SRMT данные. Шаг доступных данных 90 м. на пиксель, Построил 16 bit RAW 512x512... результат горы как забор, перевалы крутые, без какой-либо покатости или сглаженности. Как это все поправить и привести в соответствие высоты гор и холмов. Ведь это должно как-то действительности соответствовать, тем более в симуляторе.

Изменено 10 сентября 2013 пользователем TAU

[TAU]

Пардон, пока переделывал картинку время правки закончилась



Изменено 10 сентября 2013 пользователем TAU

[DiFiS]

я ничего не понял из скриншота. Совершенно непонятно - какой размер карты планировался. Какая карта высот была взята за основу и вставлена. 512 на 512 - 25,6 км на сторону.

как задавались высоты? какое умножение высоты стоит?

[TAU]

Опишу как я все это делал.



1. Выдернул данные по SRTM4.1 Из Гугль Земля. Согласно спецификации эти файлы имеют 90 м. на пиксель по экватору.

2. Загнал полученный файл в Микродем и получил из него *.BMP файл но к сожалению он выдает 8 битный RGB, 16-бит пока не нашел в микродеме. Может потом посмотрю в Surfer-e как это сделать.

3. Полученный файл получился размером 6000х8873 пикс (примерно 370х550 км). Посчитал, по ширине, т.е. 6000/90 = 66,6 м. на пиксель, тут у меня закрались сомнения, но я продолжить пробовать методику.

4. В фотошопе перегнал файл в грэйскайл  16 бит, тут тоже закрались сомнения.Как же при перегонке высоты распределяться по тонам.

5. Сделал канву 512х512 (соответственно должно быть 25,6 км) выбрал интересующий меня регион и сохранил в RAW. Расчет был на то, что данные получены со спутника, а значит должны соответствовать действительности. Но, те сомнения которые закрались раньше, все еще будоражили воображение.

6. Перегнал RAW файл в высоты

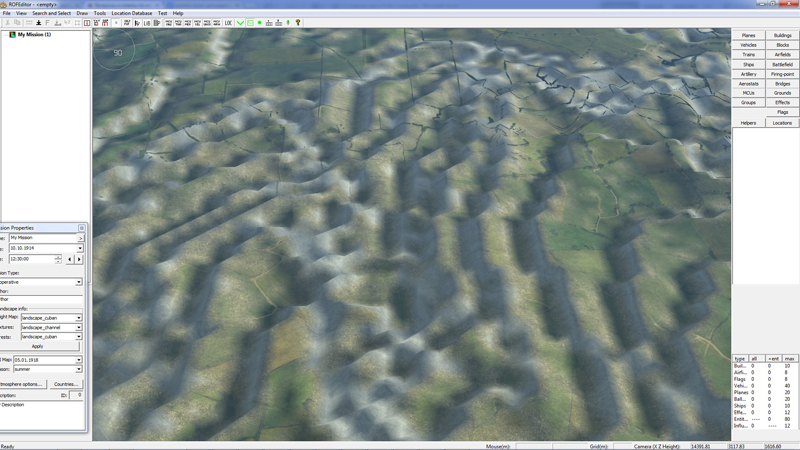

7. Посмотрел в редакторе и увидел то, что увидел.



Да, еще должен добавить, что в отличии от руководства я не стал пока ковырять *.ini файлы и копировать файлы текстур и др. в папку с пробной картой, а сделал свой каталог пробной карты и скопировал туда все *.ini из  LANDSCAPE_DF5x5Verdun. В последствии единственный файл который я правил был height.ini в папке с пробной картой.

Изменено 11 сентября 2013 пользователем TAU

[DiFiS]

я все равно ничего не понял.



Фотошоп RAW 16bit надо сохранять в формате PC (а не Мас)

давай сделаем проще.

выложи сюда полученный RAW и DAT

[TAU]

Вот эти файлы. Только это не тот файл с которого я делал картинку я его убил раньше. Все тоже самое только другой кусок.  Речь пока идет только о рельефе и карте высот. Ни воды, ни леса.

LANDSCAPE_CUBAN.ZIP

Изменено 11 сентября 2013 пользователем TAU

[zeus--]

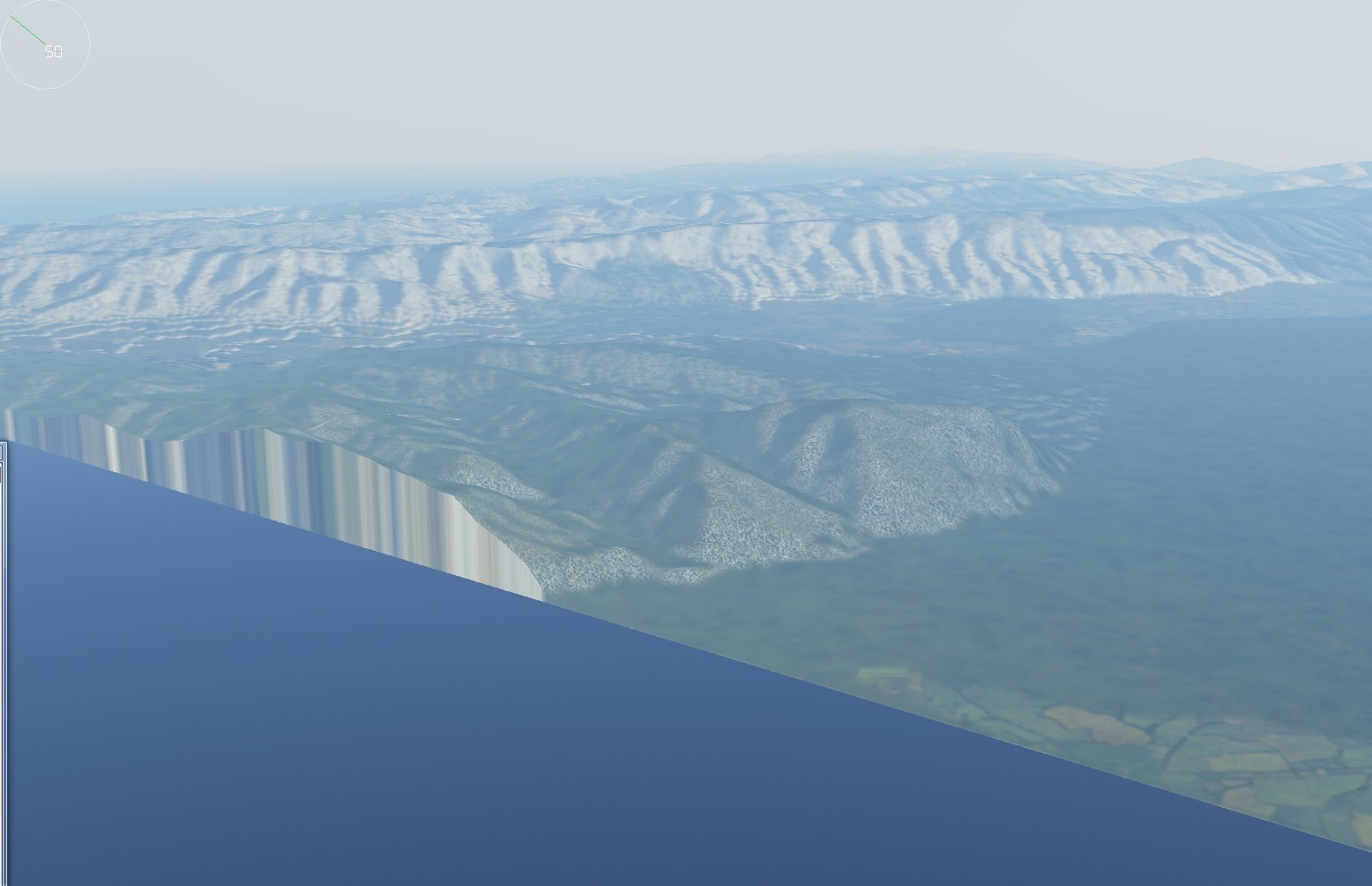

Что-то ты не то делаешь... Вполне оно нормально выглядит. Хотя сама карта высот конечно с приличным "мусором" в виде каких-то левых линий и полосок у тебя получилась:

(срез по границе рельефа)


(с высоты)


(вода приклеилась от Великих лук)


PS. И да, я работал с твоим RAW (естественно я его "вытянул" по кривым, а то оригинал слишком неконтрастный). DAT не пробовал. ЛУчше еще скинь исходник свой в PSD

PSS Вот результат с твоим DAT (думаю именно из за хреновой контрастности и неправильного указателя множителя высот при конверте из равки):





Изменено 11 сентября 2013 пользователем zeus--

[TAU]

На счет контраста согласен, я тоже хотел кривые крутить, но вот до какой степени... Относительно множителя высот при конвертации, этого я не знаю. А какой надо ставить и где. В руководстве от ROSS_DiFiS на это внимание обращено не было. Относительно линий, это похоже дороги и населенные пункты. Видать сильно хорошая аппаратура на спутнике стоит, это же SRTM. PSD у меня нет, я просто с BMP в RAW перегнал.



Q: Есть вопрос по редактору.  Он у меня несколько раз вылетал и зависал. Кроме того, мне кажется, что он не всегда подхватывает данные, но я пока могу ошибаться. Что скажите по этому поводу

[zeus--]

В height.ini есть параметр heightMul. Это множитель для разницы высот. Разницу высот на твоем участке карты можно посмотреть в том же Микродеме.



Т.е. у тебя от белого к черному 256 градаций серого, а разница высот на твоем участке карты, например 500м, то надо будет ставить множитель х2, иначе возвышенности больше 256м не получатся.

Изменено 11 сентября 2013 пользователем zeus--

[TAU]

Вот... за этот совет спасибо. Разность высот от -37м до 743 м. Это я смотрел. Опять таки, видать сильно хорошая аппаратура на спутнике  что воду пробивает. Так на сколько кривыми контраст править.



Q: Да еще такой вопрос, у меня этот регион получается на 6000 пикс., можно такого размера карты делать, в принципе. Движек будет крутить или тормозить будет (вопрос теоритический)

Изменено 11 сентября 2013 пользователем TAU

[zeus--]

Вот... за этот совет спасибо. Разность высот от -37м до 743 м. Это я смотрел. Опять таки, видать сильно хорошая аппаратура на спутнике  что воду пробивает. Так на сколько кривыми контраст править.



Чисто теоретически - чтоб -37м было черным, а 743м - белым Практически - нет предела совершенству: все методом научного тыка. Ну и при 50м на пиксель добиваться фотореалистичной точности ландшафта - занятие неблагодарное!

[TAU]

Кажется микродемом -37 можно убрать и останется только нужный диапазон, например с 0-743м. На счет фотореалистичности согласен.

Изменено 11 сентября 2013 пользователем TAU

[TAU]

Кажись с рельефом разобрался. Пока получается вот такое









Q: Как делать слой воды на картах и  как использовать WaterCompress

Изменено 13 сентября 2013 пользователем =BY=KAPUTT

[zeus--]

Q: Как делать слой воды на картах и  как использовать WaterCompress



4.1 Создание водных поверхностей

карта расположения водоемов и рек должна иметь разрешение 10m/px. Одновремено должна быть кратна 3200 и 256 px. (например 38400*28800px)  Приводить к такому размеру нужно методом достраивания от левого нижнего угла, а не масштабирования, относительно левого нижнего угла. Карта представляет собой черно белое изображение белым отмечена – вода, черным - суша. Желательно немного блурить, чтобы не было пикселизации линии берега. Далее нужно нарезать карту по 3200px именование производится поочередно от правого левого угла например river_001 river_002... Далее нужно сгенерировать файл Water.WTR с помощью утилиты WaterCompress



настройки WaterCompress

Sectors X – количество столбцов

Sectors Z – количество строк

Sector resolution – 3200

Block resolution – 40

Sector sequence – выбрать файл ЛюбоеНазвание01.bmp



Чтобы реки были плоскими - нужно править карту высот



© sdk scene official.doc



http://forum.il2sturmovik.ru/topic/493-voprosy-i-otvety-po-izgotovleniyu-kart/?p=39961 (Ссылка на инструкцию для чайников.)



http://forum.il2sturmovik.ru/topic/493-voprosy-i-otvety-po-izgotovleniyu-kart/?p=42937



Ты же за это уже благодарил?

[TAU]

Не понял за что благодарил, но все равно спасибо

Изменено 13 сентября 2013 пользователем TAU

[zeus--]

Не понял за что благодарил, но все равно спасибо



http://forum.il2sturmovik.ru/topic/493-voprosy-i-otvety-po-izgotovleniyu-kart/?p=53392





"А за это просто спасибо." ©



Но все равно - пожалуйста!

[TAU]

Вах, я так испугался предупреждения, что все забыл

[TAU]

Вах, я так испугался предупреждения, что все забыл



ROSS_DiFiS, это ирония с аллегорией. Не обижайся

[TAU]

4.1 Создание водных поверхностей

карта расположения водоемов и рек должна иметь разрешение 10m/px. Одновремено должна быть кратна 3200 и 256 px. (например 38400*28800px)  Приводить к такому размеру нужно методом достраивания от левого нижнего угла, а не масштабирования, относительно левого нижнего угла...........



Далее нужно нарезать карту по 3200px именование производится поочередно от правого левого  угла например river_001 river_002...





Вот в этой части описания не понял как считать и от какого все таки угла считать порезку . Обычно это верхний левый угол



Sectors X – количество столбцов (это кол-во столбцов с порезанными по 3200 файлами?)

Sectors Z – количество строк это кол-во строк с порезанными по 3200 файлами?

Block resolution – 40, а что это?

Изменено 13 сентября 2013 пользователем TAU

[TAU]

Пытался делать воду следующим образом:



1. Сделал карту высот размером 3200х3200

2. Инвертировал ее, убрал все лишнее. Море, заливы и лиманы сделал белыми, все остальное пространство черное.

3. Сохранил в бмп 3200х3200

4. *.bmp перегнал в water.wtr

5. В height.ini прописал этот файл

6. Запустил редактор и ничего не увидел, во всяком случае море

Изменено 14 сентября 2013 пользователем TAU

[zeus--]

За воду отвечает не карта высот, а файл water.wtr



Сделай его согласно инструкции и все у тебя получится.



В инструкции и моем примере все описано практически пошагово.

[Mark_Krass]

Появилось несколько вопросов.

В качестве примера буду использовать данные разрабатываемой здесь карты ВЛ.

1. Заявлено, что размеры карты 160х96 км и приведены следующие координаты:



56°45'35.00"С  29°30'14.00"В

56°45'35.00"С  32° 7'3.14"В

55°53'30.75"С  32° 7'3.14"В

55°53'30.75"С  29°30'14"В

Однако если воспользоваться калькулятором (как пример http://www.planetcalc.ru/713/), то получаем

для 56 параллели размеры карты будут 159,659 на 96,633 км

для 55 параллели  соответственно 163,330 на 96,633 км.



Вопрос. Как осуществлялась подгонка координат под заявленные размеры 160х96 км?

[Mark_Krass]

Вопрос 2.
С какой точность необходимо прорисовывать реки?
В качестве примера представлю три варианта.



По опыту работ, где  и какую лучше взять карту рек?

Изменено 14 сентября 2013 пользователем Mark_Krass

[Mark_Krass]

Вопрос 3.

4.1 Создание водных поверхностей

карта расположения водоемов и рек ..... Приводить к такому размеру нужно методом достраивания от левого нижнего угла, а не масштабирования, относительно левого нижнего угла.

Что подразумевается под "метод достраивания"? То есть, мы рисуем реки в формате 3200х1920 точек. А потом добавляем пустую (черную) область до 16000х9600 точек.

[Mark_Krass]

Вопрос 4.

Карта высот строилась в Microdeme?

Если да, то:

а) какие параметры были установлены в Reflectance? По стандарту там установлено Sun asimut = 335 и Sun elevation = 45. Для Ила рекомендовали 180 и 90.

б) какой вариант был выбран в разделе Elevation. Стандартный "Gray scale (monochrome)" или "Colors from table" (как рекомендуют для карт Ил2)?

[DiFiS]

Появилось несколько вопросов.



Вопрос. Как осуществлялась подгонка координат под заявленные размеры 160х96 км?



фотошопом. чтото берется за основу. создается основной битмап высот. все остальное в дальнейшем "натягивается" на него до полного совпадения.

Вопрос 2.

С какой точность необходимо прорисовывать реки?



По опыту работ, где  и какую лучше взять карту рек?



реки прорисовываются из расчета 1 пиксель - 10 метров. Остальное только опыт.



карту рек можно брать где угодно. нет никаких рекомендация. надо видеть цеть - что мы хотим получить в итоге. а это чернобелый битмап который наложится на карту высот отдельным слоем и реки там будут нарисованы белым цветом. как вы получите такой битмам - разницы нет никакой. можно пробовать выхватывать такие реки из топографических карт, можно рисовать руками, можно искать базы данных с реками в векторном формате и потом конвертировать их в битмап в нужном для карте разрешении.

Вопрос 3.

Что подразумевается под "метод достраивания"? То есть, мы рисуем реки в формате 3200х1920 точек. А потом добавляем пустую (черную) область до 16000х9600 точек.



метод достраивания - это именно добавление пустого черного места в результирующем битмапе - если его порезанный размер не вписывается в наши одинаково -порезанные квадраты. т.е. именно добавление пустого поля.
