MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[sergeype]

6 часов назад, MYCYJIbMAHUH сказал:

Я попробовал фриджой,и никакой разницы от mmjoy2 не заметил

Что, скорее всего, будет у 99% пользователей. "Капризы" MMJoy проявляются далеко не у всех и не всегда.

6 часов назад, MYCYJIbMAHUH сказал:

mmjoy2 имеет двусторонний шильд,чего до сих пор нет у фриджоя.

ммджой2 можно впихнуть в невпихуемое.

А нужно ли разводить шильд для фриджоя? Как раз впихивать в невпихуемое удобнее по-другому: оставить контроллер, как есть и подключить к нему переходную плату на нужное количество разъемов под датчики и регистры. Оно по отдельности обычно впихивается легче, чем шильд, который, как правило, довольно громоздкий. Да и если вдруг плата контроллера нечаянно умрет, ее отдельно заменить проще, чем выпаивать из шильда. Вот, скажем, на фото- вариант на две оси TLE5011 и цепочку регистров, которые, кстати, во многих случаях удобнее располагать прямо у кнопок. Да и наши китайские друзья активно продают платы регистров на 24 кнопки- для тех, у кого нет навыка пайки SMD, гораздо меньше возни... Я несколько лет паял разные варианты шильдов MMJoy для Николая (автора уникальных моноблоков). а в конечном счете вот такая конфигурация оказалась удобнее всего.

Изменено 29 апреля 2022 пользователем sergeype

[solovey_kurskiy]

Ничего не получается. Теперь голова работает,а кнопки на корпусе нет.

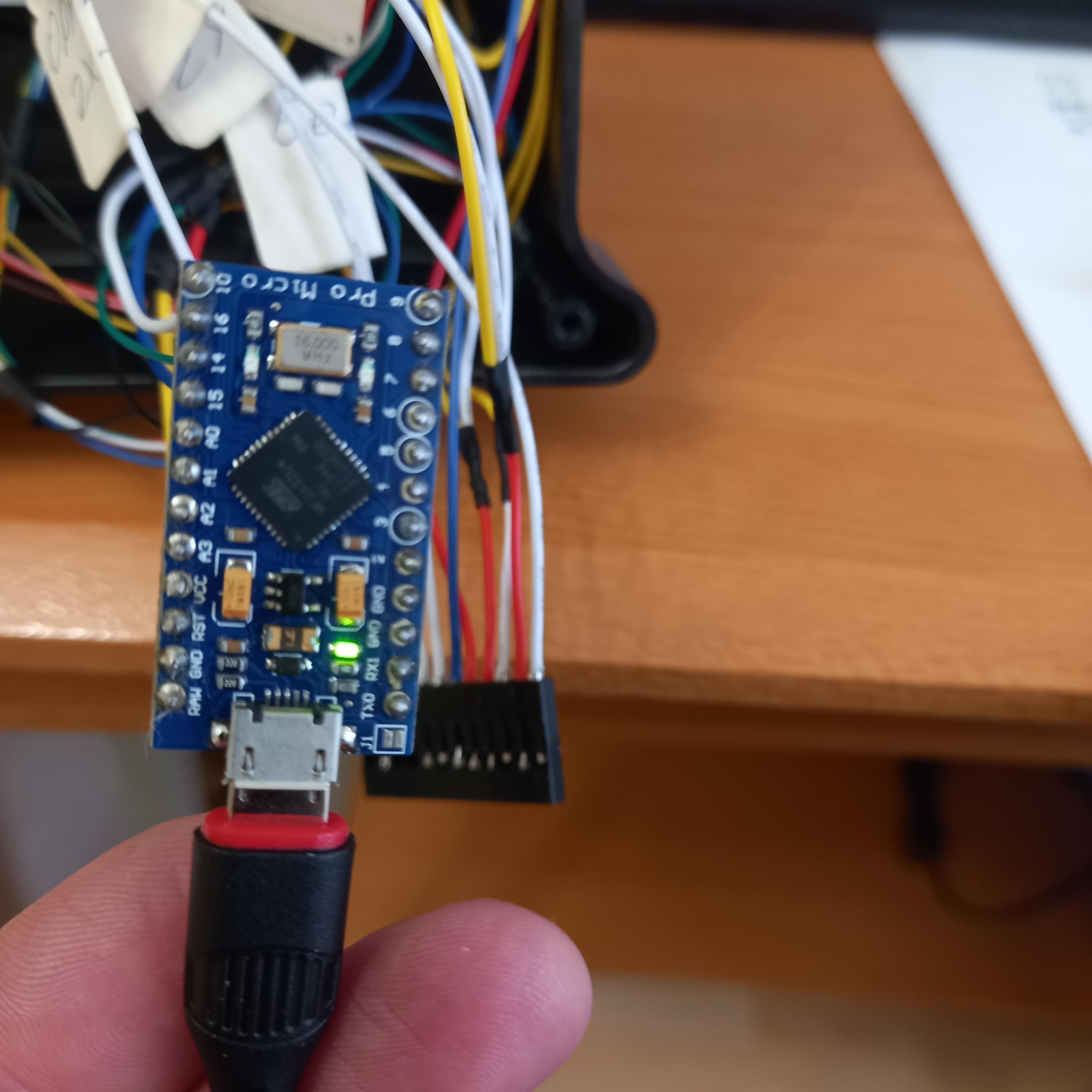

Почему горит на ардуинке зелёный индикатор? Ведь её перепрошил. Помогите распинать?

[MYCYJIbMAHUH]

4 минуты назад, solovey_kurskiy сказал:

Ничего не получается. Теперь голова работает,а кнопки на корпусе нет.

Почему горит на ардуинке зелёный индикатор? Ведь её перепрошил. Помогите распинать?

Может попробовать колонки перенести в ряды,а ряды в колонки.Я имею ввиду в конфигураторе перезаписать.ALF припоминаю говорил что в его схеме,а схем две,есть такой перепутан.



По поводу зелёного светодиода не стоит париться.Есть и с красным светодиодом Ардуинки.

[solovey_kurskiy]

1 минуту назад, MYCYJIbMAHUH сказал:

Может попробовать колонки перенести в ряды,а ряды в колонки.Я имею ввиду в конфигураторе перезаписать.ALF припоминаю говорил что в его схеме,а схем две,есть такой перепутан.



Теперь вообще прикол. Оси отвалились. Плотно сидят пины с проводами. Может быть, что плохо припаял колодку к ардуинке или провод переломился?



[MYCYJIbMAHUH]

1 минуту назад, solovey_kurskiy сказал:

Теперь вообще прикол. Оси отвалились. Плотно сидят пины с проводами. Может быть, что плохо припаял колодку к ардуинке или провод переломился?



Ну для новичка обычное дело,у меня первый раз точь один в один было.Советую искать ошибку методом исключения.

Первое что надо сделать-это на сегодня всё бросить и идти отдыхать.

Завтра восстанавливаем работу датчикам,как это выполняем,бросаем работу до завтра.

Послезавтра подключаем кнопки.Неспеша,подключили на ардуину колонку и ряд,прописали в конфигуратор и сохранили.И так далее,в таком же духе подключаем остальные кнопки.

Желаю успеха!))



[solovey_kurskiy]

2 минуты назад, MYCYJIbMAHUH сказал:

Ну для новичка обычное дело,у меня первый раз точь один в один было.Советую искать ошибку методом исключения.

Первое что надо сделать-это на сегодня всё бросить и идти отдыхать.

Завтра восстанавливаем работу датчикам,как это выполняем,бросаем работу до завтра.

Послезавтра подключаем кнопки.Неспеша,подключили на ардуину колонку и ряд,прописали в конфигуратор и сохранили.И так далее,в таком же духе подключаем остальные кнопки.

Желаю успеха!))



Виктор, почему ардуинка горит зелёным? Предыдущая горела красным.

[sergeype]

34 минуты назад, solovey_kurskiy сказал:

почему ардуинка горит зелёным? Предыдущая горела красным.

Потому что в клоны ардуино китайцы ставят те светодиоды, которые у них в наличии. Это ни на что не влияет.

Из любопытства посмотрел оставшиеся со старых времен клоны ПроМикро, прошитые MMJoy. Два зеленых, три красных, один (от diymore.cc- не совсем noname)- аж три диода: красный и два зеленых, и все светятся...

Изменено 29 апреля 2022 пользователем sergeype

[mmalyutin]

@Nahlebnik
Так, проблема решена. Тупо поставил https://downloads.arduino.cc/arduino-1.8.19-windows.exe и USB драйвер в комплекте - все работает! Спасибо за подтверждение работоспособности под win 11

[Nahlebnik]

53 минуты назад, mmalyutin сказал:

Так, проблема решена.

ну и отлично.

[solovey_kurskiy]

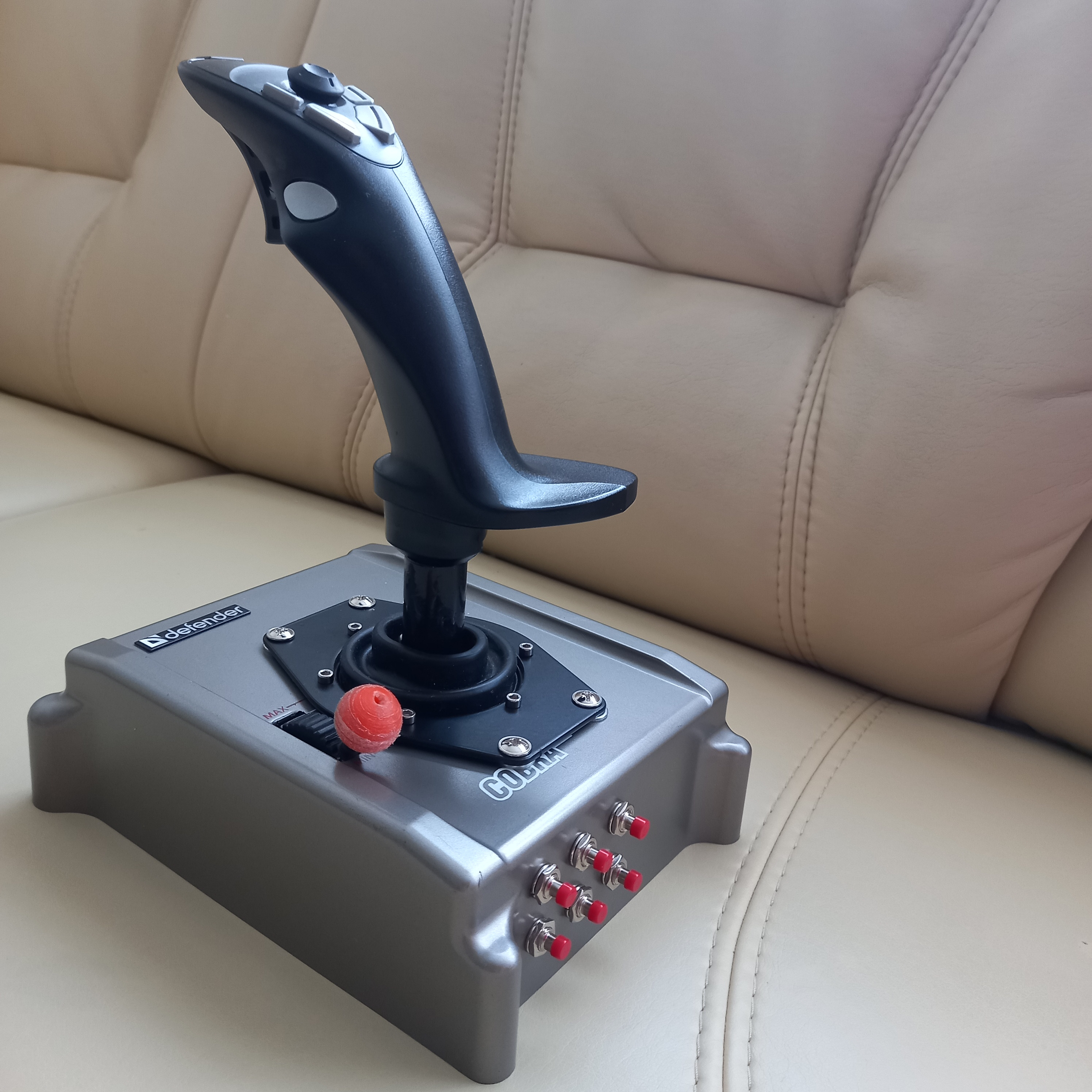

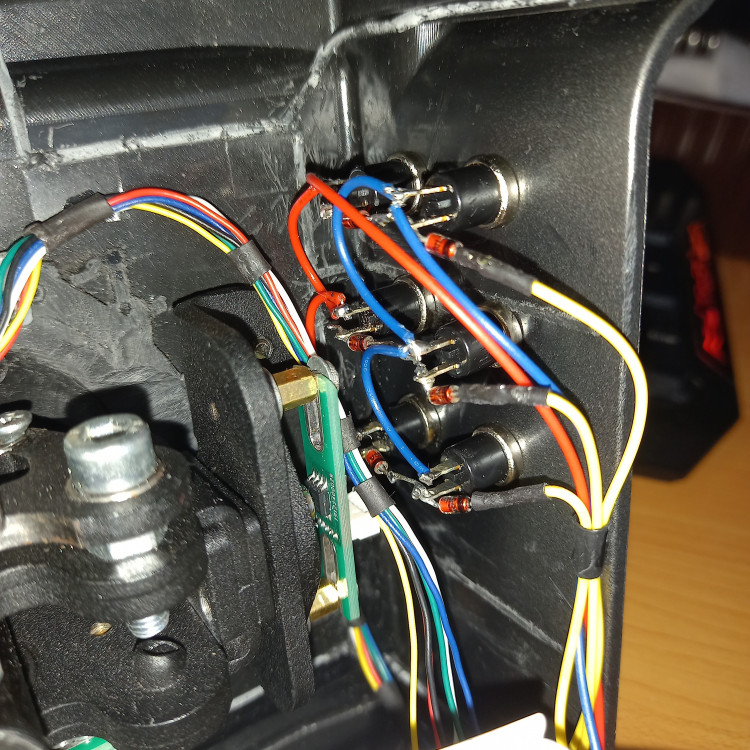

Парни, никак от слова совсем не могу подцепить кнопки на корпусе. Голову змеюки подцепил, кнопки все работают. Помогите? распинать и прописать ряды и колонки на корпусе.

Изменено 5 мая 2022 пользователем solovey_kurskiy

[solovey_kurskiy]

Ребят, помогите решить проблему! Никак не могу подружить кнопки головы и корпуса. Две кнопки параллелятся на "голове" и на корпусе . У меня 5 выводов проводов с корпуса, а например в джойстике extrime 3D PRO 6 выводов.

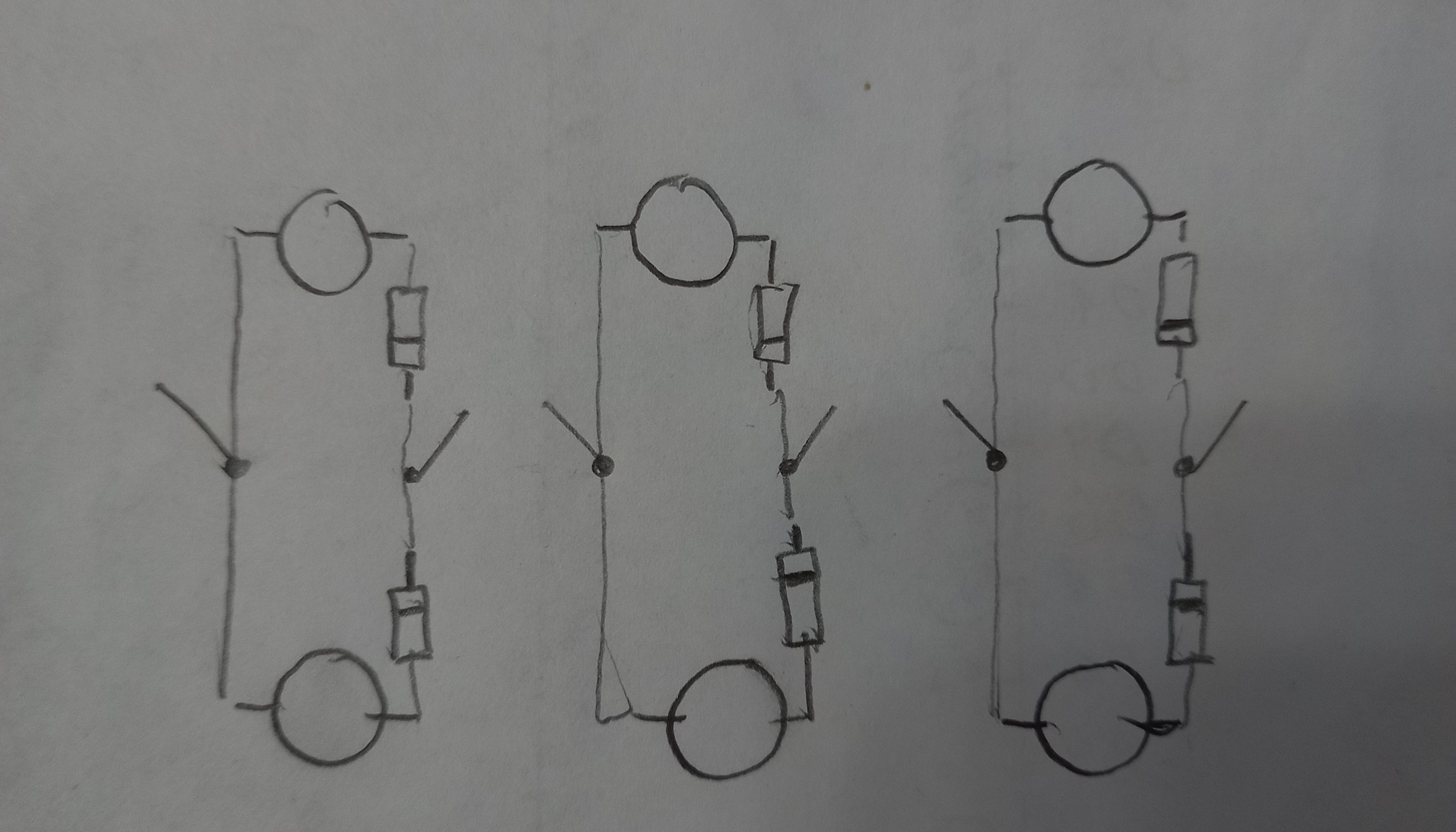

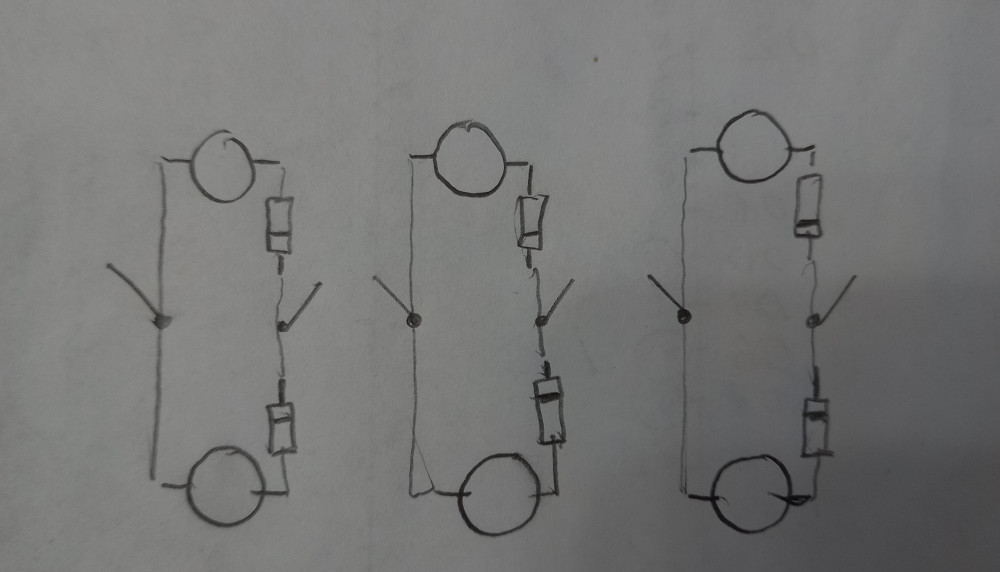

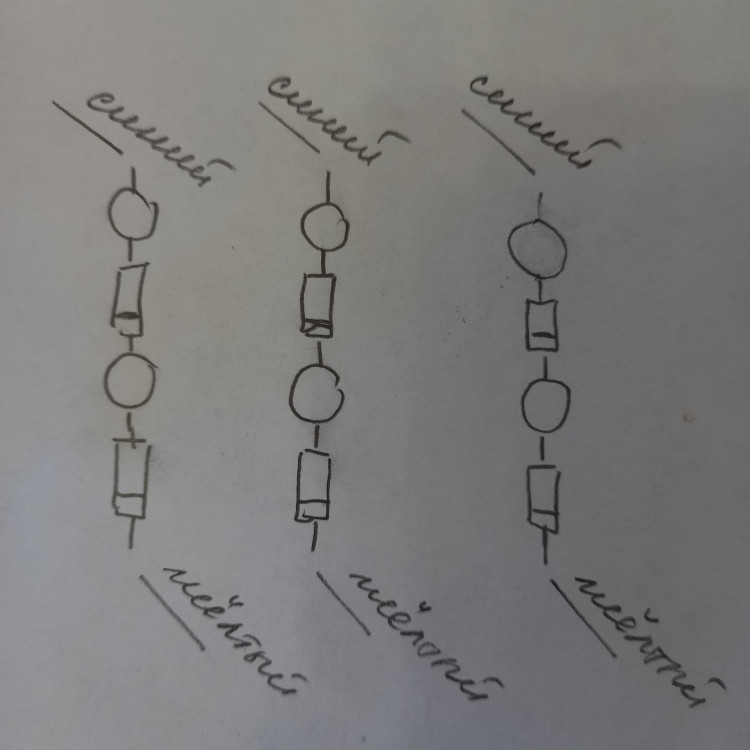

А вот так можно распаять схему кнопок?

Изменено 9 мая 2022 пользователем solovey_kurskiy

[Alator]

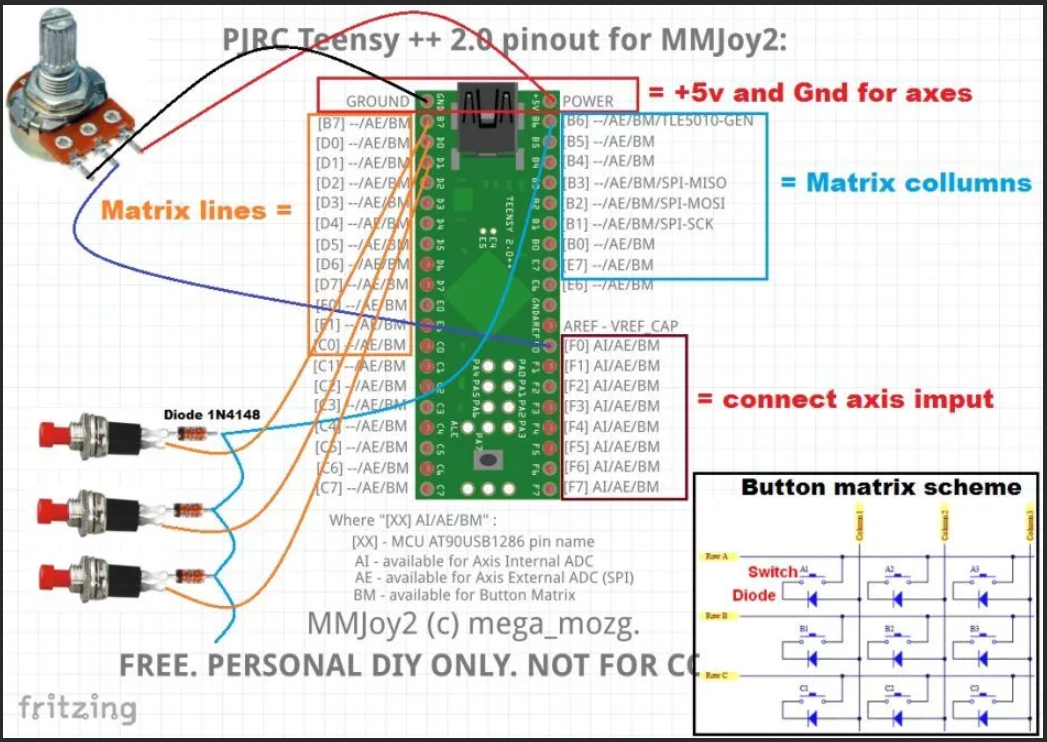

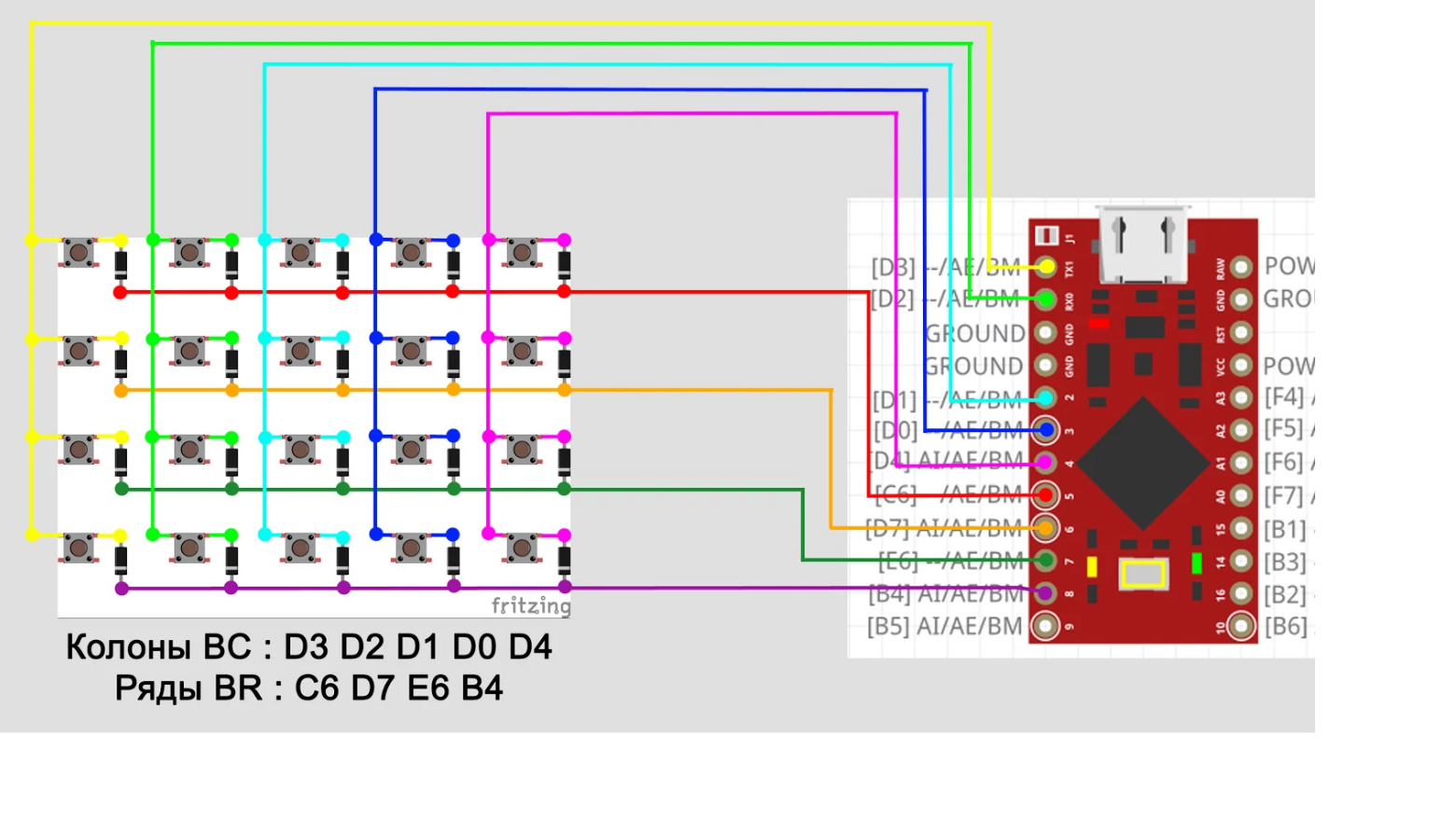

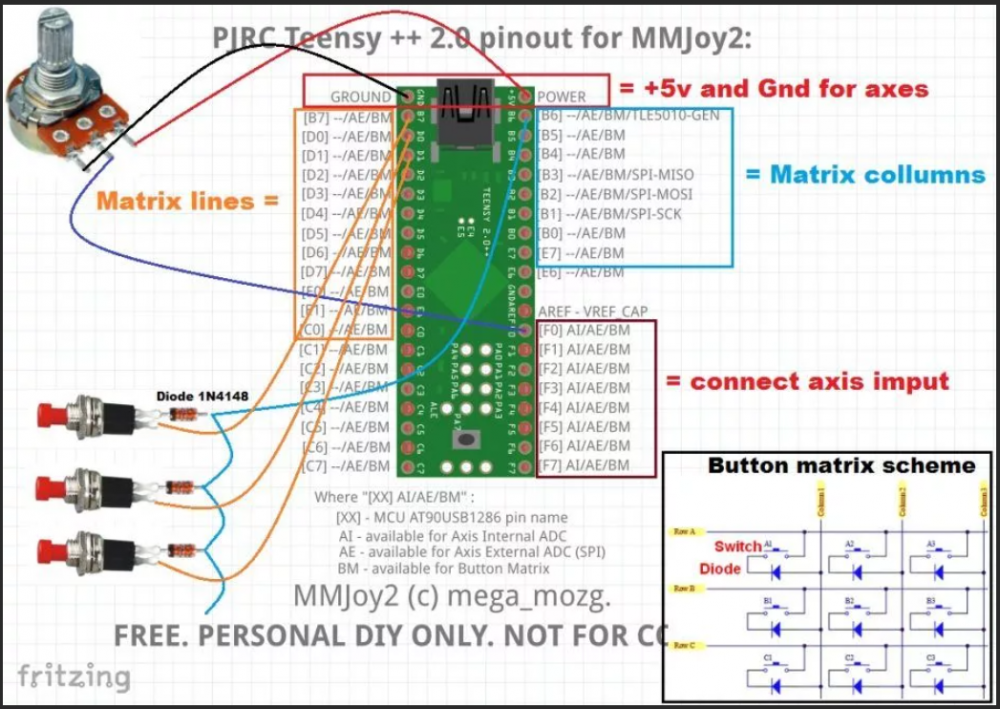

Вот этой картинкой пользовался?

[solovey_kurskiy]

Alator  Да, этой картинкой.

Почему на картинке полоска диода направлена на кнопку?

[Nahlebnik]

20 часов назад, solovey_kurskiy сказал:

А вот так можно распаять схему кнопок?

нет, так не выйдет. Обратите внимание на Вашу же схему матрицы выше. Любой паре контактов ряд+строка соответствует кнопка и только одна.

Изменено 10 мая 2022 пользователем Nahlebnik

[solovey_kurskiy]

На этом рисунке наоборот. Направление полоски на диоде к ардуинке.

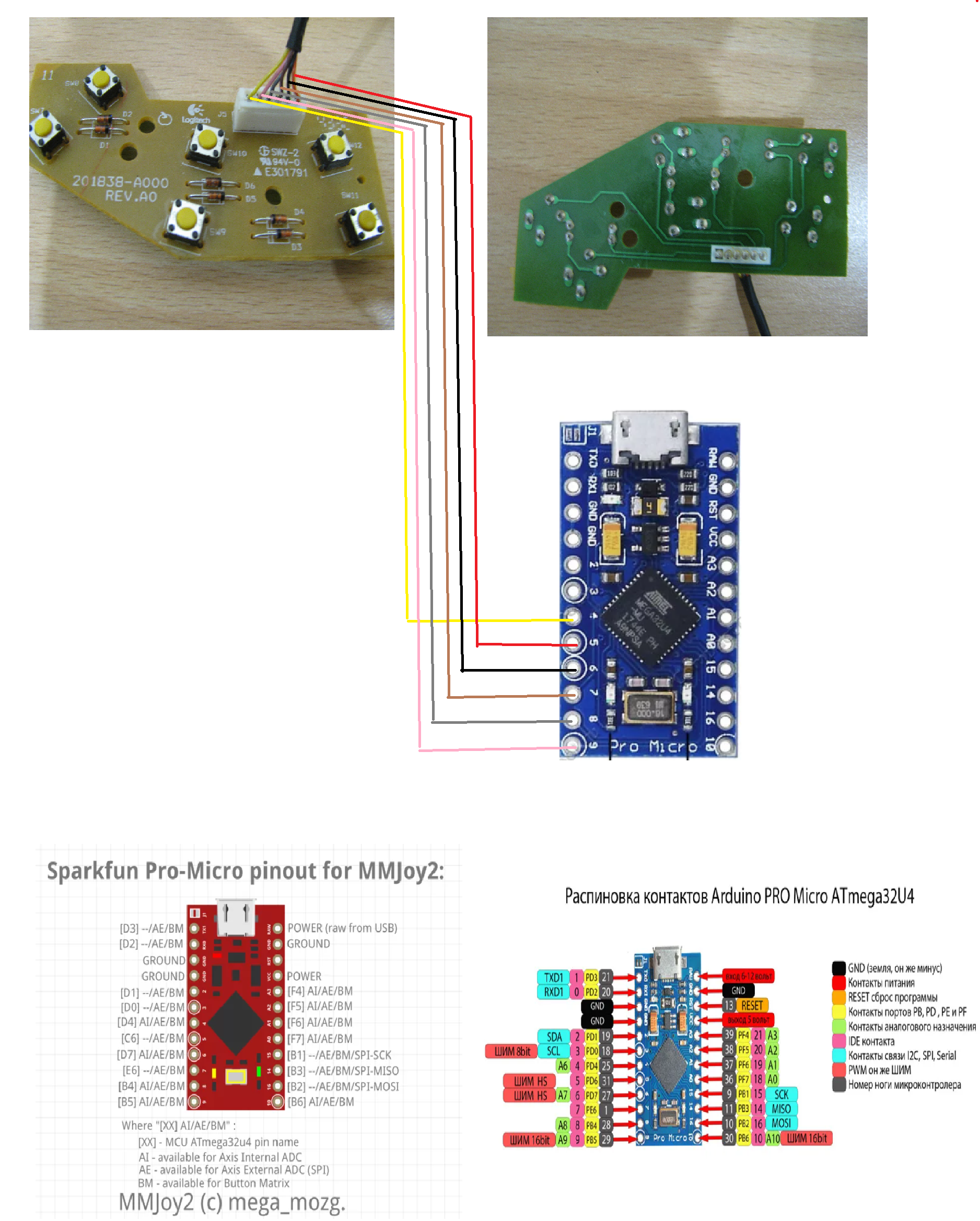

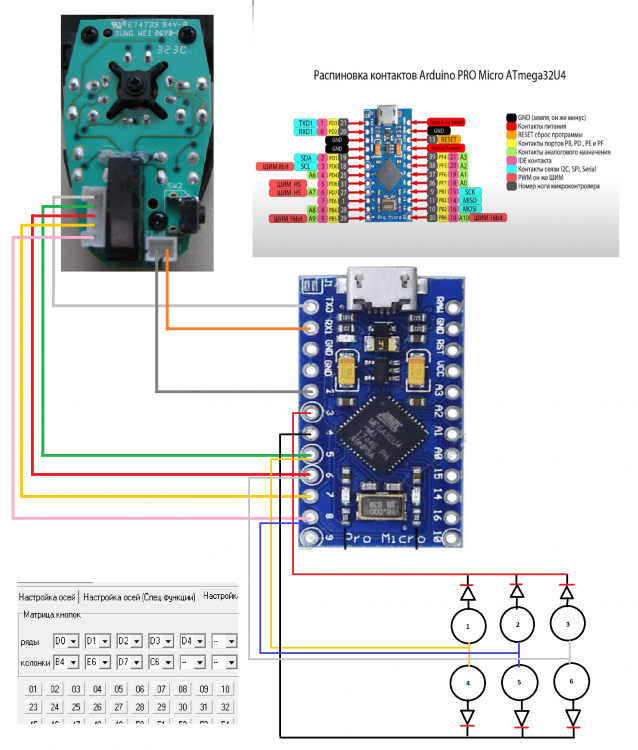

Парни, нашёл что-то похожее! Распинайте к ардуинке мои 6 кнопок



[MYCYJIbMAHUH]

11 минут назад, solovey_kurskiy сказал:

Alator  Да, этой картинкой.

Почему на картинке полоска диода направлена на кнопку?

Берём на кнопку вешаем диод,подсоединяем кнопку к Ардуине и выясняем как правильно припаян диод.Выясняем правильное направление ,полоской на кнопку или от кнопки.

[Nahlebnik]

14 минут назад, solovey_kurskiy сказал:

Почему на картинке полоска диода направлена на кнопку?

положение диода до или после кнопки не критично. Главное смотреть его направленность.

[solovey_kurskiy]

3 минуты назад, MYCYJIbMAHUH сказал:

Берём на кнопку вешаем диод,подсоединяем кнопку к Ардуине и выясняем как правильно припаян диод.Выясняем правильное направление ,полоской на кнопку или от кнопки.



1 минуту назад, Nahlebnik сказал:

положение диода до или после кнопки не критично. Главное смотреть его направленность.

Диод и стабилитрон-это одно и тоже?



Я отпаял диоды от платы extrime 3D PRO они подойдут к моим 6-ти кнопкам на корпусе?

А вот так можно?

Изменено 10 мая 2022 пользователем solovey_kurskiy

[solovey_kurskiy]

30 минут назад, MYCYJIbMAHUH сказал:

Берём на кнопку вешаем диод,подсоединяем кнопку к Ардуине и выясняем как правильно припаян диод.Выясняем правильное направление ,полоской на кнопку или от кнопки.

Как понять, что правильно подсоеденил? Мультиметром замерял сопротивление стабилитрона 1n4729a-3v6 по ножкам и только чёрный щуп мультиметра должен соответсвовать ножке метки на стабилитроне. На оборот не работает!

[MYCYJIbMAHUH]

6 минут назад, solovey_kurskiy сказал:

Как понять, что правильно подсоеденил? Мультиметром замерял сопротивление стабилитрона 1n4729a-3v6 по ножкам и только чёрный щуп мультиметра должен соответсвовать ножке метки на стабилитроне. На оборот не работает!

https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/kak-opredelit-poliarnost-dioda-gde-plius-a-gde-minus-anod-katod-6238c6b7a012e80939f0464c

Когда я был очень маленький,моя мама считала что разные развивающие журналы для школьников-это дорогое удовольствие.

Но непреодолимое желание узнать,понять и прочее любопытство можно было получить в кружках.

Сейчас есть интернет,и такой прекрасный форум Ил-2 штурмовик,где всё подробно описано.Журналы это хорошо,но быстро помогают тут.Надо слушать что говорят.Как например схемы и прочие картинки.Нужно только постараться научиться их читать и вникать.

Если нет времени и желания напрягаться,я предложил вариант как я могу помочь.

Пришлите мне джойстик,я подсоединю кнопки .Денег за работу не возьму.



[solovey_kurskiy]

1 час назад, MYCYJIbMAHUH сказал:

https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/kak-opredelit-poliarnost-dioda-gde-plius-a-gde-minus-anod-katod-6238c6b7a012e80939f0464c

Когда я был очень маленький,моя мама считала что разные развивающие журналы для школьников-это дорогое удовольствие.

Но непреодолимое желание узнать,понять и прочее любопытство можно было получить в кружках.

Сейчас есть интернет,и такой прекрасный форум Ил-2 штурмовик,где всё подробно описано.Журналы это хорошо,но быстро помогают тут.Надо слушать что говорят.Как например схемы и прочие картинки.Нужно только постараться научиться их читать и вникать.

Если нет времени и желания напрягаться,я предложил вариант как я могу помочь.

Пришлите мне джойстик,я подсоединю кнопки .Денег за работу не возьму.



Это конечно всё хорошо, когда Вы по природе человек - "Технарь"  Это люди, которые работают непосредственно с каким-либо материалом, техникой, программированием, точными науками и т.д. Как правило технари не заморачиваются на чем-то другом, они специалисты в своем деле. Лично для меня очень трудно понять, почему на одной картинке расположение диодов так, а на другой наоборот? Как понимать например Ваши слова:-"Поменяйте ряды с колонками". Где ряды и где колонки на ардуинке и на кнопках?

Подсоеденить кнопки и припаять я и сам смогу.

2 часа назад, MYCYJIbMAHUH сказал:

Берём на кнопку вешаем диод,подсоединяем кнопку к Ардуине и выясняем как правильно припаян диод.Выясняем правильное направление ,полоской на кнопку или от кнопки.

Почему нельзя объяснить, что будет если неправильно подключить? Сидеть догадываться, что не той стороной припаял диод, а нужно было стабилитрон или не на тот пин повесил на ардуинке или в конфиге неправильно записал ряды и колонки...

[MYCYJIbMAHUH]

Только что, solovey_kurskiy сказал:



Почему нельзя объяснить, что будет если неправильно подключить? Сидеть догадываться, что не той стороной припаял диод, а нужно было стабилитрон или не на тот пин повесил на ардуинке или в конфиге неправильно записал ряды и колонки...

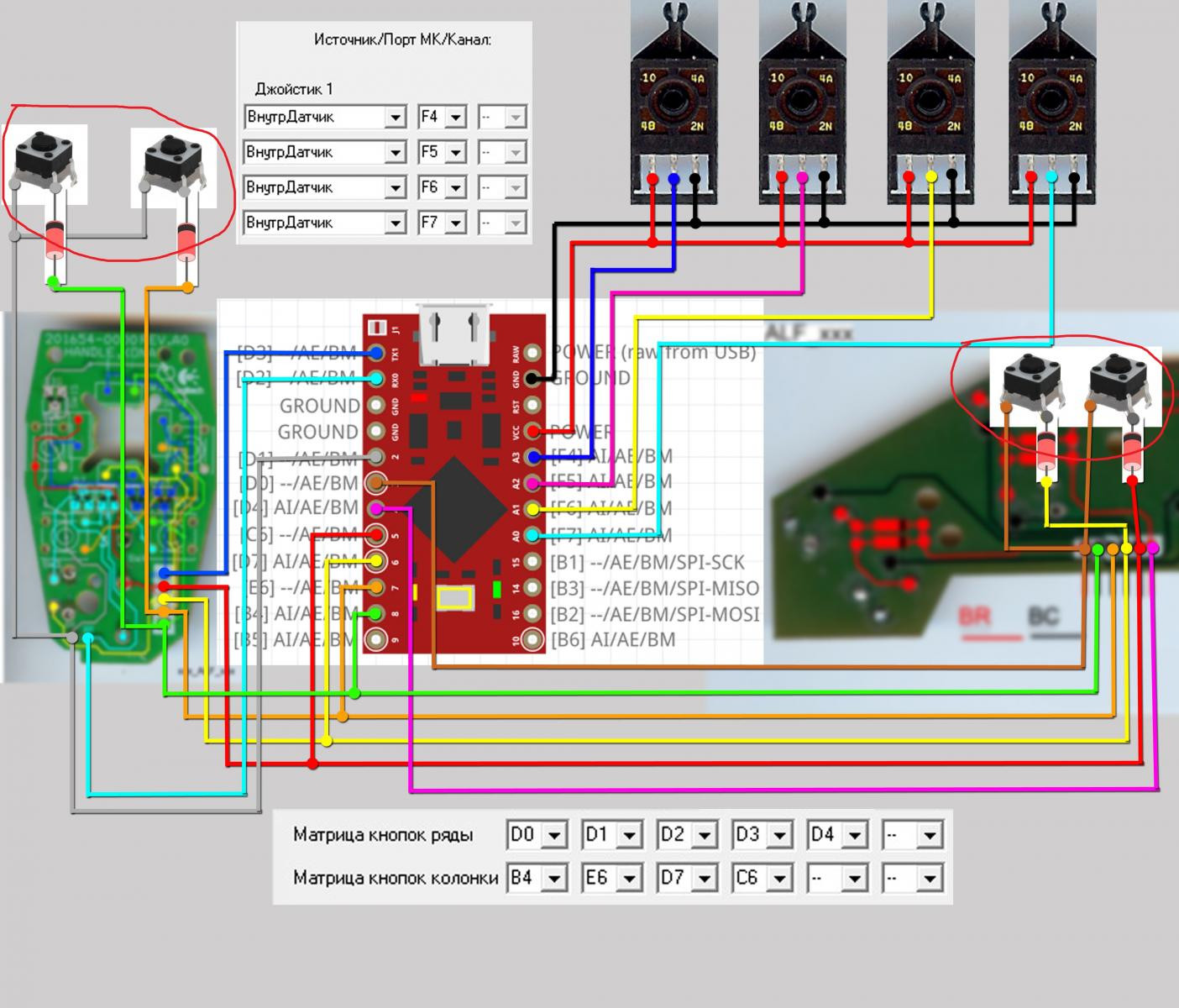

Да тут и объяснять нечего.Выше ALF нарисовал подробную схему,как кнопки 3D PRO подключить к Ардуине.Как найти плюс и минус на диоде тоже статью предоставили.

Уже разжевали всё.Что ещё объяснять-то?

Поэтому я и предложил-отправьте мне джойстик,я кнопки подключу.

[solovey_kurskiy]

17 минут назад, MYCYJIbMAHUH сказал:

Да тут и объяснять нечего.Выше ALF нарисовал подробную схему,как кнопки 3D PRO подключить к Ардуине.Как найти плюс и минус на диоде тоже статью предоставили.

Уже разжевали всё.Что ещё объяснять-то?

Поэтому я и предложил-отправьте мне джойстик,я кнопки подключу.

Я объясняю Вам, что я подключил голову и кнопки, но почему-то на голове кнопка №8 и кнопка №8 на корпусе. Ведь так не должно быть? Почему на схемах выше 5 выходов под пины, а на родной плате 3Д ПРО 6 пинов ?

Где у меня ошибка в кнопках?



17 минут назад, MYCYJIbMAHUH сказал:



Поэтому я и предложил-отправьте мне джойстик,я кнопки подключу.

А почему их нельзя подключить на бумаге? Мне проще Вам заплатить, чем за пересыл.

Я подключаю как по схеме, а почему не так, я не понимаю. Перепроверяю, переподключаю .... и всё равно работает неправильно. У меня такое ощущение, что Вы меня вообще за тупого воспринимаете.

Ладно. Спасибо всем. Сам разберусь как-нибудь!

Изменено 10 мая 2022 пользователем solovey_kurskiy

[MYCYJIbMAHUH]

1 час назад, solovey_kurskiy сказал:

Я объясняю Вам, что я подключил голову и кнопки, но почему-то на голове кнопка №8 и кнопка №8 на корпусе. Ведь так не должно быть? Почему на схемах выше 5 выходов под пины, а на родной плате 3Д ПРО 6 пинов ?

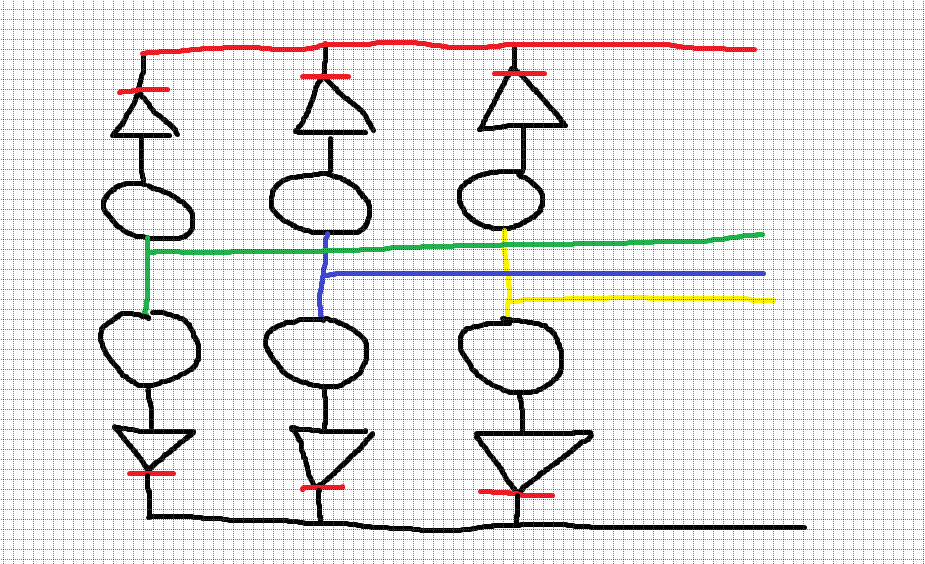

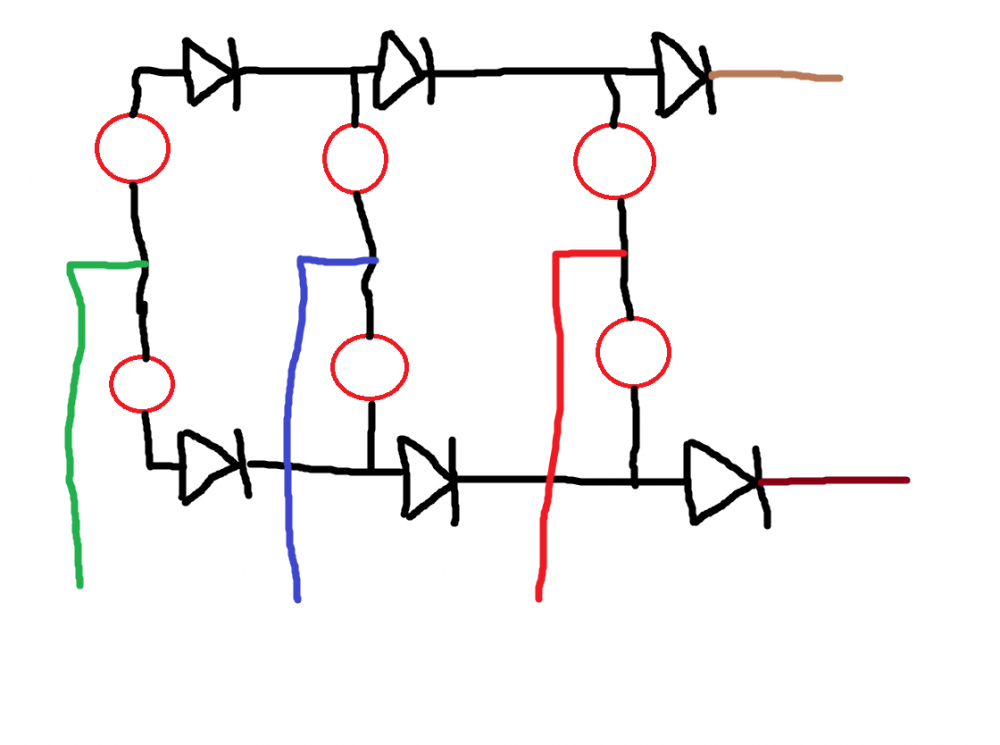

Кнопки на корпусе надо запаять по такой схеме.

плюс диода паять на минус следующего диода.

А на вашей схеме-плюс диона цепляется на плюс диода.Это неправильно.

А может я и сам неправ.С диодной матрицей один раз связался,когда 3D PRO переделывал в 2015 году.Но методом тыка,на рабочем месте -это легко вспомнить.



[solovey_kurskiy]

Виктор, спасибо! Завтра переделаю по вашей схеме и выставлю фото.





Изменено 10 мая 2022 пользователем solovey_kurskiy

[sergeype]

3 часа назад, solovey_kurskiy сказал:

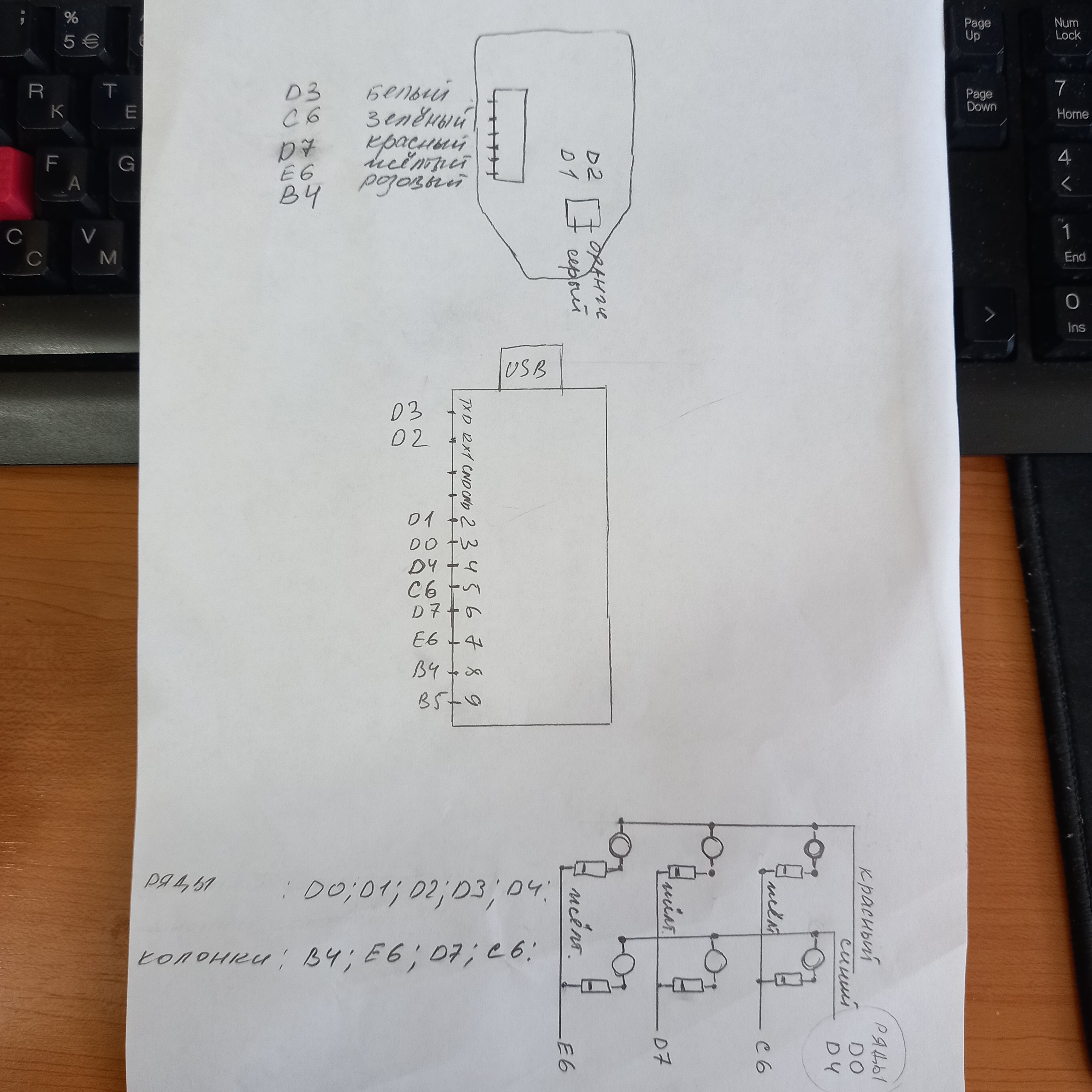

Как понимать например Ваши слова:-"Поменяйте ряды с колонками". Где ряды и где колонки на ардуинке и на кнопках?

 Матрицу можно представить себе, как несколько проводов, образующих горизонтальные ряды (как на Вашей схеме выше, где Вы пишете "На этом рисунке- наоборот") и несколько проводов, образующих вертикальные колонки. Там, где пересекаются ряд и колонка, между ними включается кнопка и последовательно с ней- диод. Неважно, до или после кнопки стоит диод, но его катод (полоска) всегда должен быть направлен к проводу ряда- так на всех схемах в этой ветке, включая Ваши две выше. Каждый из проводов рядов и колонок подключается к своему входу Ардуино и прописывается в конфигураторе, как ряд или колонка соответственно.

Схема Виктора выше, увы, работать не будет- на ней нужно все катоды (правые выводы) диодов верхнего ряда паять не к следующему диоду, а параллельно подключить к верхнему светло-коричневому проводу, а нижнего ряда- к нижнему (темно-коричневому). И эти два провода будут рядами, а зеленый, синий и красный- колонками. Повторюсь, их можно подключать к любым свободным выводам Ардуино.

3 часа назад, solovey_kurskiy сказал:

Я подключаю как по схеме, а почему не так, я не понимаю.

На Вашей карандашной схеме катоды диодов (полоски) подключены к колонкам, а должны быть- к рядам.

[solovey_kurskiy]

Значит вот так запаять нужно?

[solovey_kurskiy]

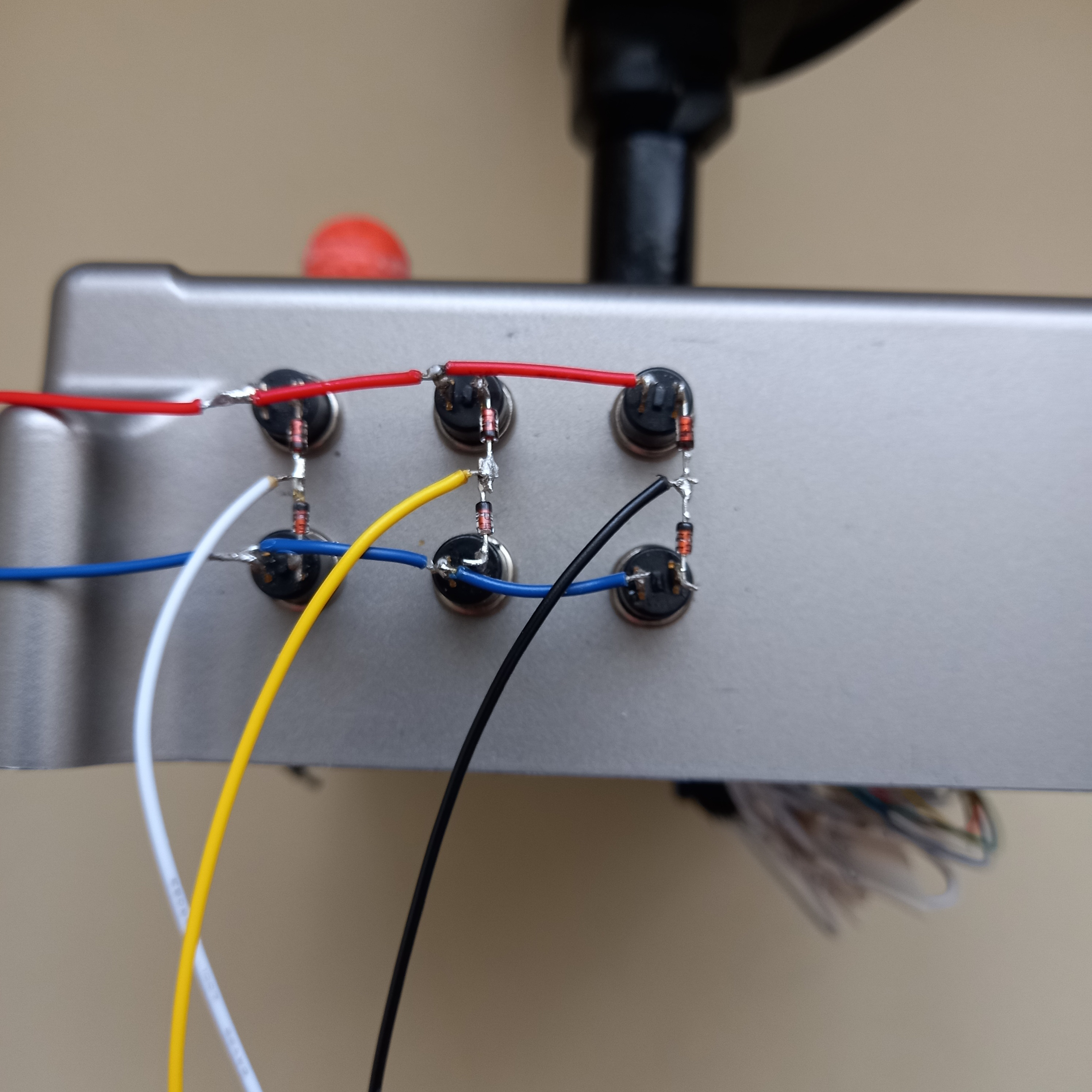

Запаялся вот так?

[MYCYJIbMAHUH]

16 минут назад, solovey_kurskiy сказал:

Запаялся вот так?

от так надо



Красный и чёрный провод записать как ряды,или колонки,короче если с первого раза перепутал ряды с колонками записав в конфигуратор.Меняете местами и всё заработает 100%.

[solovey_kurskiy]

Пойду перепаяю

[solovey_kurskiy]

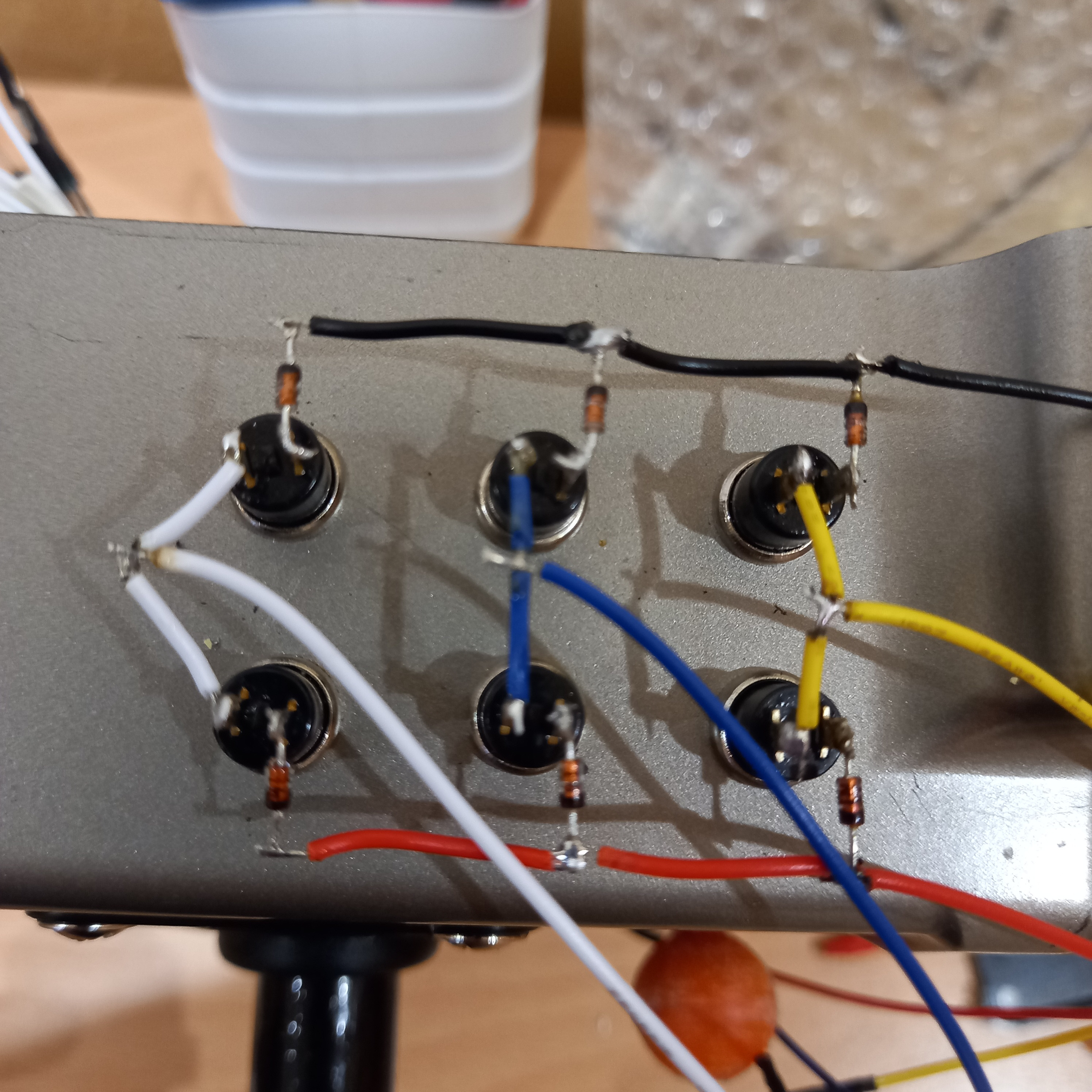

Перепаял

[solovey_kurskiy]

Получилось вот так, но почему-то не работают две кнопки на корпусе (кнопки №5 и №6).

[MYCYJIbMAHUH]

1 час назад, solovey_kurskiy сказал:

Получилось вот так, но почему-то не работают две кнопки на корпусе (кнопки №5 и №6).

Кнопки корпуса отдельно подключали,работают правильно?.



[solovey_kurskiy]

1 минуту назад, MYCYJIbMAHUH сказал:

Кнопки корпуса отдельно подключали,работают правильно?.



В этой схеме не пробовал



сейчас подключу и проверю.





[MYCYJIbMAHUH]

1 минуту назад, solovey_kurskiy сказал:

В этой схеме не пробовал



Стоит попробовать подключить.В конфигураторе удаляем всё и прописываем только ряды и колонки кнопок корпуса.Убеждаемся в правильности сборки и подключения.



[solovey_kurskiy]

10 минут назад, MYCYJIbMAHUH сказал:

Стоит попробовать подключить.В конфигураторе удаляем всё и прописываем только ряды и колонки кнопок корпуса.Убеждаемся в правильности сборки и подключения.



Сделал ка Вы сказали. Не работают две кнопки 5и6.

Прозванивал все диоды. Они рабочие. Поробую на замыкание кнопок прозвонить.



Изменено 12 мая 2022 пользователем solovey_kurskiy

[MYCYJIbMAHUH]

1 минуту назад, solovey_kurskiy сказал:

Сделал ка Вы сказали. Не работают две кнопки 5и6.

На кнопках корпуса-два ряда и три колонки.Или наоборот-две колонки и три ряда.



[solovey_kurskiy]

И так и так пробовал. Не работают две кнопки.



Один ряд работают все три кнопки, второй ряд , только одна, которая ближе к ардуине.

[MYCYJIbMAHUH]

Только что, solovey_kurskiy сказал:

И так и так пробовал. Не работают две кнопки.



Мультимером прозвонить кнопки надо.Возможно паяльник расплавил внутренности кнопок,обычное дело для новичка.



[solovey_kurskiy]

Уже покупал кнопку. )) научен))



Виктор, Вы как всегда правы! Две не прозваниваются. Поеду покупать ещё раз.
