Небольшой обзор радиоприборов на немецких самолётах + краткие исторические данные о работе систем, работающих на основе "луча Лоренца".

Специально для проекта "Интерактивная война" и пилота guter_Hasе )



Радиооборудование немецких самолётов БзС-БзМ (+ немного истории).pdf

  • Нравится 1
  • Спасибо! 1
  • Поддерживаю! 11
Опубликовано:

.................................. :good:

... .--. .- ... .. -... --- --..-- ..-.-  :)

  • Поддерживаю! 1
  • 1 месяц спустя...
  • 1 месяц спустя...
Опубликовано:

Спасибо! Прекрасный документ. Очень много вопросов у меня снял.

  • 11 месяцев спустя...
Опубликовано:

А что-нибудь из изложенного в статье реализовано у нас в игре?

  • 9 месяцев спустя...
Опубликовано:



В ‎15‎.‎08‎.‎2017 в 11:10, Sanych73 сказал:

А что-нибудь из изложенного в статье реализовано у нас в игре?



К сожалению в игре реализованы только простейшие приводные маяки.

Если у самолёта есть радиокомпас (или просто приборы AFN как на Bf-109G-4/G-6 или FW-190A-5), то можно в радиусе 100 км прилететь к маяку (аэродрому).

Продюсеру задавал вопрос - чтобы можно было между своими радиомаяками переключатся (когда их много, радиокомпас показывает на ближайший). Ответ был туманный - для оффлайна вроде бы сделать легко, для онлайна - сложно.. Вобщем, до сих пор не сделали..

  • Спасибо! 1
  • 1 месяц спустя...
Опубликовано:

Понял. Спасибо. Все же будем надеяться будут работать в этом направлении.

  • 4 месяца спустя...
Опубликовано: (изменено)

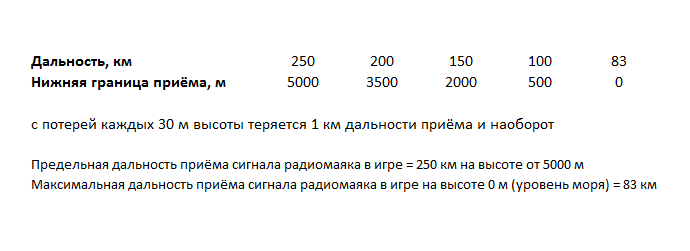

Произвел промерку дальности приёма "радиосигнала" маяков в игре. Выяснилась линейная зависимость дальности приёма от высоты.

Напомню, что 1 квадрат в игре (с 9 малыми квадратами) имеет размеры 10х10 км.

Таким образом, максимальная дальность приёма = 25 квадратов.


Изменено пользователем Lofte
  • Спасибо! 1
  • Поддерживаю! 1
Опубликовано:

Как я понял ландшафт не влияет...горы не горы?

Опубликовано:
1 час назад, =LwS=Wize сказал:

Как я понял ландшафт не влияет...горы не горы?

Специально не проверял, но скорее всего нет.. Замеры делал на карте Кубани.

Уже неплохо то, что дальность приёма зависит от высоты. Я поначалу думал, что все вообще ещё проще..


  • Поддерживаю! 1
Опубликовано:
Скрытый текст

Надо зайти поиграть наверно... Судя по последним постам, уже все хорошо в игре... :)



  • 1 месяц спустя...
Опубликовано:

радиокомпас ла 5 !!!!    помогите направьте



Опубликовано: (изменено)
44 минуты назад, SAMOL27 сказал:

радиокомпас ла 5 !!!!    помогите направьте

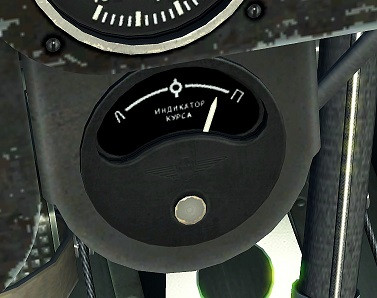

надо найти такой прибор на панели (у меня нет Ла-5, не знаю где он у него в кабине).

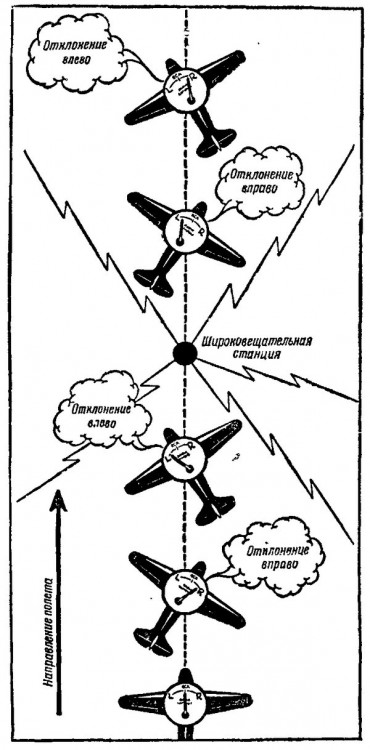

Если в миссии стоят радиомаяки, то стрелка будет ездить туда сюда при изменении курса. Когда точно посередине - самолет летит на маяк.

В отличие от немецких приборов AFN, по советскому индикатору оценить дальность до маяка в игре невозможно. Т.е., у вас либо "ловит сигнал", либо нет.




Скрытый текст







Изменено пользователем Lofte
  • Спасибо! 1
  • Поддерживаю! 1
Опубликовано:

стрелка всегда стоит посредине без движения!!!!!   я думал он както колибруется ... настраивается....

Опубликовано: (изменено)

Значит или

1) на карте в миссии нет радиомаяков

или

2) Они есть, но только не вашей коалиции (например, немецкие)

или

3) Радиомаяки есть, но картодел не проставил в них значение параметра "Beacon channel" отличное от 0. При значении 0 радиомаяк не работает.

или

4) Вы вне зоны их действия (маяк слишком далеко). На каком расстоянии "ловит" сигнал см. ниже (и выше это есть)


PS - может быть далеко в светлом бдущем разработчики сделают возможность настраиваться на нужный маяк. А сейчас ничего настраивать не надо, если вы в зоне действия маяка, то ловите его сигнал. Если 2 и более маяков - ловите ближайший.

Изменено пользователем Lofte
  • Нравится 2
  • Спасибо! 2
  • 10 месяцев спустя...
Опубликовано:

а может видео есть как пользоваться им в игре? с пояснениями?

Опубликовано:
1 час назад, WG_Hlopets сказал:

а может видео есть как пользоваться им в игре? с пояснениями?

Чем именно?

Опубликовано:
7 часов назад, Lofte сказал:

Чем именно?

как пользоваться радиокомпасом в игре?

Опубликовано: (изменено)
9 часов назад, WG_Hlopets сказал:

как пользоваться радиокомпасом в игре?

Там все настолько просто, что нет смысла запиливать видео.

Если это немецкий самолёт - нужно найти на приборной панели вот такой прибор (называется AFN - см. ниже).

Если самолёт ловит радиомаяк, то вертикальная стрелка всегда будет двигаться при изменении курса.

Ну и вот, чтобы лететь на маяк, вертикальная стрелка должна быть направлена точно вниз, на квадратную риску между L и R.

Левая шкала позволяет оценить дальность до маяка (как именно - см. рис ниже)

Надо ещё учитывать, что при неизменном курсе, но большой дальности до маяка стрелка бедет немного колебаться туда-сюда, но по мере приближения к маяку колебания будить все меньше и меньше.


Изменено пользователем Lofte
  • Нравится 2
  • Спасибо! 3
Опубликовано:
1 час назад, Lofte сказал:

Там все настолько просто, что нет смысла запиливать видео.

Если это немецкий самолёт - нужно найти на приборной панели вот такой прибор (называется AFN - см. ниже).

Если самолёт ловит радиомаяк, то вертикальная стрелка всегда будет двигаться при изменении курса.

Ну и вот, чтобы лететь на маяк, вертикальная стрелка должна быть направлена точно вниз, на квадратную риску между L и R.

Левая шкала позволяет оценить дальность до маяка (как именно - см. рис ниже)

Надо ещё учитывать, что при неизменном курсе, но большой дальности до маяка стрелка бедет немного колебаться туда-сюда, но по мере приближения к маяку колебания будить все меньше и меньше.




Lofte большое спасибо.  теперь ясно, попрпбую вечером в игре. я по ходу не так шкалу применял )

  • Спасибо! 1
  • 1 месяц спустя...
Опубликовано:
29.11.2019 в 15:30, WG_Hlopets сказал:



Lofte большое спасибо.  теперь ясно, попрпбую вечером в игре. я по ходу не так шкалу применял )

Еще надо помнить что не все аэродромы оборудованы радиомаяками, и не на всех серверах их включают (на либерти, к примеру, их нет).

  • 2 месяца спустя...
Опубликовано:

День добрый! А кто подскажет, как сейчас можно узнать на каких аэродромах есть радиомаяки? И работают ли они? Где вообще эту информацию можно узнать? Заранее спасибо!

Опубликовано:
19.03.2020 в 17:48, BlackBear сказал:

День добрый! А кто подскажет, как сейчас можно узнать на каких аэродромах есть радиомаяки? И работают ли они? Где вообще эту информацию можно узнать? Заранее спасибо!

Если речь про онлайн или статические кампании, то только на тех аэродромах, на которых их включил картодел для миссии. Если речь про карьеру, то, наверное, они есть на тех аэродромах, на которых были исторически (вопрос больше к историкам).

В быстром вылете радиомаяков вовсе нет.

  • Спасибо! 1
