Swift_CCCP

Я скрестил их!

Recommended Posts

Сегодня получил основание от hotas warthog и приделал на него ручку от Cougara.

Все прекрасно работает. Сильно не разбирался, но по моему номера кнопок по другому.

Проверю отпишусь.

Котосвин работает.)

Share this post


Link to post
Share on other sites

Слабо ручку от G940 к кабану присовокупить? :)

Шуткую... сорри...

Edited by Alex_Oz

Share this post


Link to post
Share on other sites

Да в принципе не слабо.:-)

А смысл? Сейчас добрый человек приобрёл мне ручку от старого трусмастера, как перешлёт, присабачу.

А если без смеха, то облазил кучу форумов и четкого ответа не было. наоборот пробовали. Я купил в слепую основание от кабана и ручка от кота заработала.

Если интерес не потеряю опять на несколько лет, то думаю несколько ручек приспособить.

Share this post


Link to post
Share on other sites

...

А если без смеха, то облазил кучу форумов и четкого ответа не было. наоборот пробовали. Я купил в слепую основание от кабана и ручка от кота заработала.

...

Совместимость HOTAS Warthog с РУС HOTAS Cougar напрямую указана на англоязычном сайте Thrustmaster:




  • Upvote 2

Share this post


Link to post
Share on other sites

Замечательно. Это чисто "по русски" сначала сделать, а потом почитать инструкцию.)

  • Upvote 2

Share this post


Link to post
Share on other sites

Спасибо. Не нравится мне эта ручка.

Ко мне едет один симпатичный экземпляр. Попробую его.

А если одну HCF4021BE подключить к контроллеру Кабана прокатит?

Share this post


Link to post
Share on other sites

подсказать как ручку кобры подкинуть?

А подсказка была бы кстати- у меня как раз без дела лежат база от кабана и кобровская ручка... Заранее спасибо :) .

Share this post


Link to post
Share on other sites

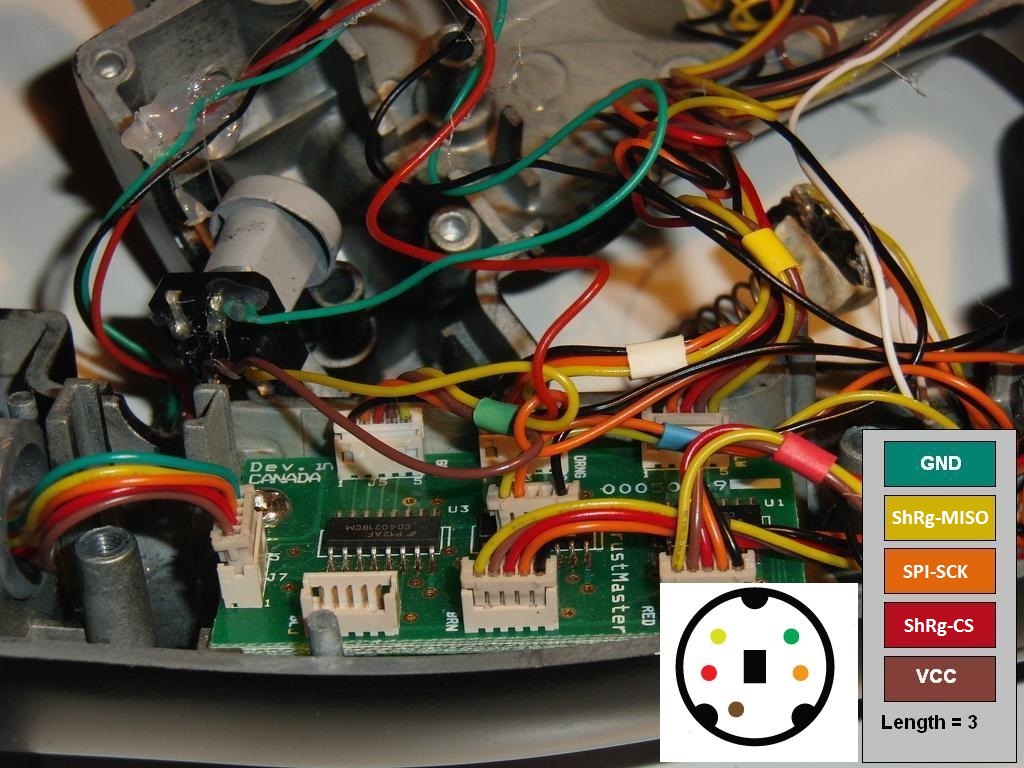

post-25408-0-32463100-1456297210_thumb.jpg post-25408-0-22926800-1456297207_thumb.jpg

только в трастиках три сдвиговых регистра, а в кобре два(меньше кнопок).

Edited by mega_mozg_13

Share this post


Link to post
Share on other sites

Спасибо; это понятно, картинки известные. Вопрос в том, все ли кнопки, подключенные к регистрам "Кобры", удастся правильно назначить в Target'е. Скажем, при подключении ручки "Кобры" к контроллеру NJoy от ВКБ, прошитому под ручку Cougar или Warthog с тремя регистрами, некоторые из кнопок или не видятся вообще, или отрабатываются некорректно. В NJoy это не проблема, он прошивается как угодно, а вот с базой Warthog ничего не сделаешь. Ладно, проведу эксперимент и отпишусь здесь.

Share this post


Link to post
Share on other sites

sergeype

Сопоставление физики кнопок это точнее ребята из ВКБ подскажут. всё-таки кобра разрабатывалась много позже трастиковских ручек и я не исключаю умышленного совпадения.

кстати тут Alex_Oz совсем недавно пробегал =)

Share this post


Link to post
Share on other sites

sergeype

Сопоставление физики кнопок это точнее ребята из ВКБ подскажут. всё-таки кобра разрабатывалась много позже трастиковских ручек и я не исключаю умышленного совпадения.

кстати тут Alex_Oz совсем недавно пробегал =)

Ну, конечно, можно и у них на форуме спросить; но это ж неспортивно, как и читать мануалы- проверить "живьем" интереснее :).

Share this post


Link to post
Share on other sites

У меня от F-16 плата из ручки есть. Попробую ее. Эта 100% заработает.

Share this post


Link to post
Share on other sites

У меня от F-16 плата из ручки есть. Попробую ее. Эта 100% заработает.

Работает, проверено. И от F-16, и от F-22- они одинаковые по схеме с Кугаром и Вартхогом.

Share this post


Link to post
Share on other sites

Кстати, коллеги, есть у кого схема этой самой платы из ручки?

Share this post


Link to post
Share on other sites

Кстати, коллеги, есть у кого схема этой самой платы из ручки?

https://www.arduino.cc/en/Tutorial/ShiftIn

Там показано подключение двух регистров, в трастмастеровских ручках их три.

  • Upvote 1

Share this post


Link to post
Share on other sites

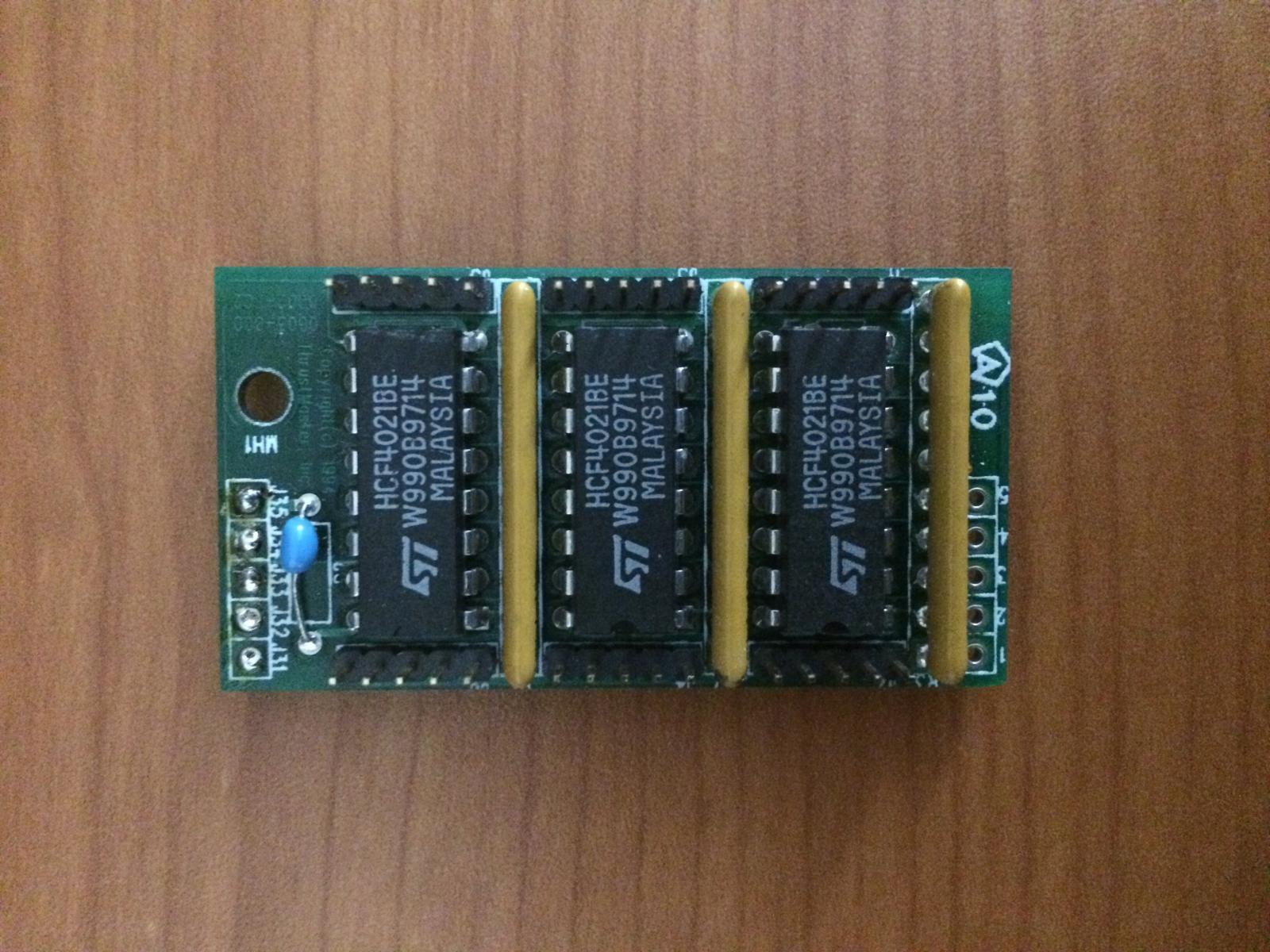

"Верно, могу подтвердить - если в схеме ещё одну микруху подключить к каскаду: к её 3 ноге (вход) - 11 ногу нижней микросхемы ну и питание-землю с вводом-выводом - будет как раз то, что надо, 21 кнопа
Родные чипы - HCF4021BE."

Это я цитирую коллегу по форуму.

  • Upvote 1

Share this post


Link to post
Share on other sites

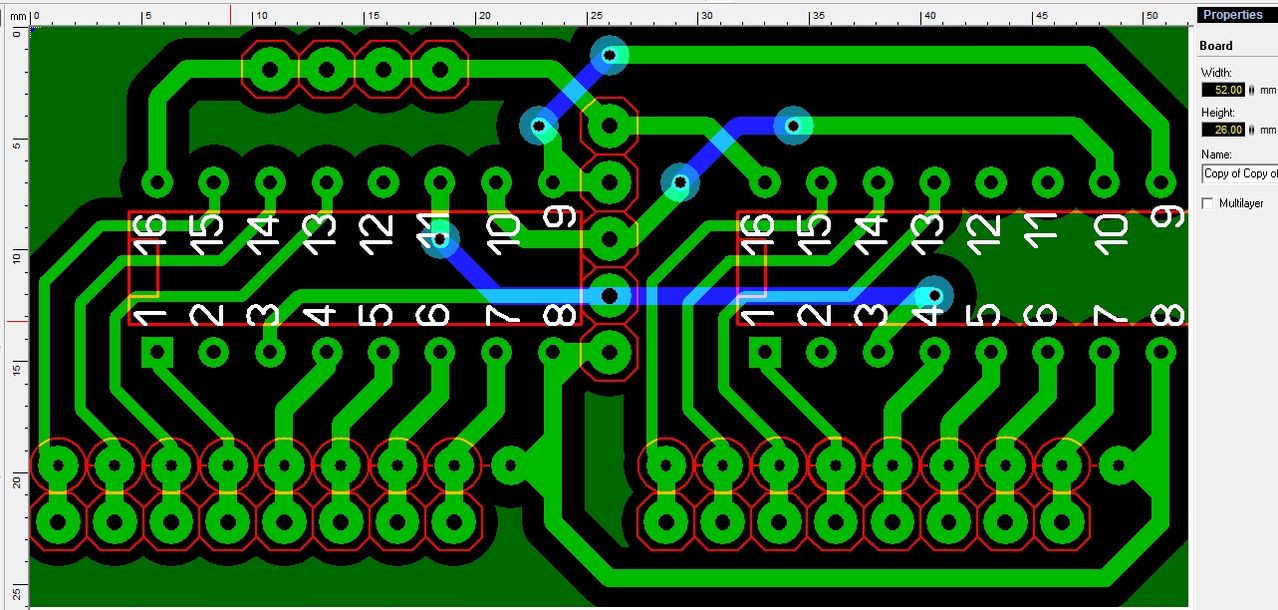

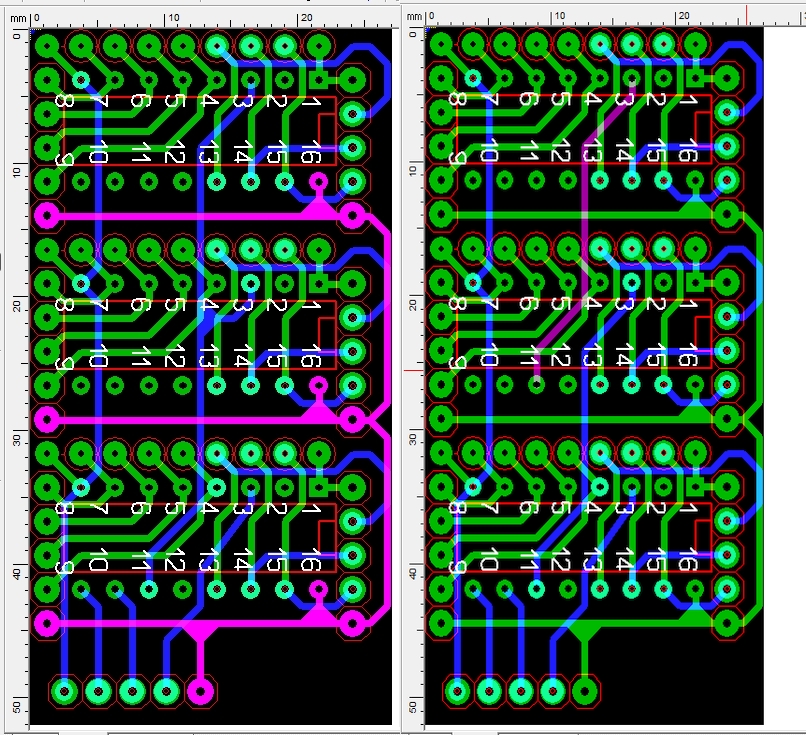

Чтобы долго не искать- вот разводка плат под CD4021 для вариантов с двумя и тремя регистрами (взято отсюда, пост №224). Я трассировку не проверял, но автор известный- бразильский коллега Sokol 1; он и здесь тусуется, надеюсь, не обидится :) . Для тех, у кого с английским проблемы- там рядом с микросхемами стоят резисторные матрицы, а между питанием и землей желательно припаять керамический конденсатор эдак на 0.1 мкф; автор разводки почему-то не был уверен, куда его подключать. Третья картинка- фото платы из ручек F-16 FLCS и F-22 PRO; она практически соответствует разводке.




  • Upvote 1

Share this post


Link to post
Share on other sites

Просмотрел всю тему.

Блин, я думал мне одному умные идеи приходят.)

Хотел себе сделать комплект съемных ручек на кабана, а братья по разуму уже реализовали.
Две ручки у меня есть, а вот f-15 не попадается.

А Sokol 1 на файлики в спринте не расколится?


Edited by Swift_CCCP

Share this post


Link to post
Share on other sites

sergeype

Сопоставление физики кнопок это точнее ребята из ВКБ подскажут. всё-таки кобра разрабатывалась много позже трастиковских ручек и я не исключаю умышленного совпадения.

кстати тут Alex_Oz совсем недавно пробегал =)



Разумеется умышленно, и без ручки Кабана не обошлось :)



Только до Кобры были еще несколько рулей Gametrix - Viper и Chaser.

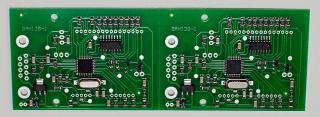

Viper -разработка  2009 года:


как видим, регистр ввода СD4021 уже присутствует, хотя это может показаться странным - вроде никакого выигрыша особо  не было.

Но основная фишка этого руля всё-таки была в бесконтактных сенсорах - и на самой баранке, и в педалях.


Тогда собственно состоялась премьера новых цифровых MaRS-ов собственной разработки в масс-продакшен (ранее только в малых партиях в педалях ВКБ, с 2008 года).

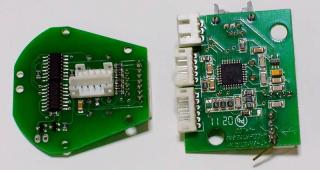

дальше был Chaser -


Тут уже видно очевидное преимущество регистров - при  большом количестве кнопок на баранке

достаточно пять проводов - а дальше их количество(кнопок) значения не имеет.



Разумеется этот принцип пригодился  и в Кобре, и в последующем за ней ECS ввод опять был сделан на регистре . Но увы, ко всем этим девайсам ручку Кабана прицепить нельзя было - без перепрошивки контроллера как минимум.

И только с выходом Кингкобры появилась такая возможность. И оказалась не просто возможностью, а удивительно полезной - поскольку уже универсальный движок позволил подключать хоть черта лысого на регистрах, хоть ручки Трастика.



Но жизнь не стоит на месте, оказывается и пять проводов - это "ужасно"  много. Сейчас стандарт - три :)

А один человек утверждает - что и этого много, даёшь, говорит, два. Вот думаю - давать или не давать? :)

Edited by Alex_Oz
  • Upvote 2

Share this post


Link to post
Share on other sites

А один человек утверждает - что и этого много, даёшь, говорит, два. Вот думаю - давать или не давать? :)

если уже есть три, не вижу проблем пересесть на паразитное питание с линии данных.

но лично мне не нравится вся эта байда с зарезанием ширины шины данных, у вас массовое производство - оно объяснимо удобством сборки и экономией материалов.

для самодельщины считаю можно и много проводов кинуть, и ножек хватает и по скоростям/объёмам данных не будет ограничений.

Share this post


Link to post
Share on other sites

Две ручки у меня есть, а вот f-15 не попадается.

А Sokol 1 на файлики в спринте не расколится?

А у меня есть F15 санкомовская, спасибо UIV'у. но там не сдвиговые, а матрица кнопок.

Расколится, ты спроси, человек адекватный.

Edited by mega_mozg_13

Share this post


Link to post
Share on other sites

если уже есть три, не вижу проблем пересесть на паразитное питание с линии данных.



С паразитным питанием - без шансов,  надо 20-50 mA c неизвестным априори током, при этом обеспечить двусторонний обмен на достаточно высоких скоростях :)

Кое-какое моделирование  проведено, теоретически вроде проблем нет, что будет на практике - "будем посмотреть".

Share this post


Link to post
Share on other sites

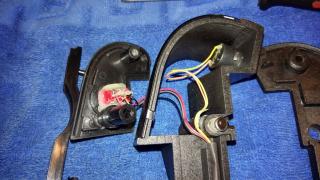

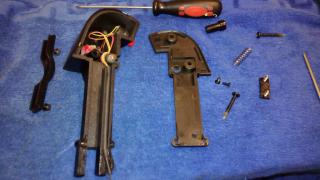

Очень часто вызывает вопрос замены "крутилок" на РУДе Кота.

Я поступил проще. Можно не искать резисторы, а купить обычные китайские на 50кОм.

Но он болтается в посадочном месте.

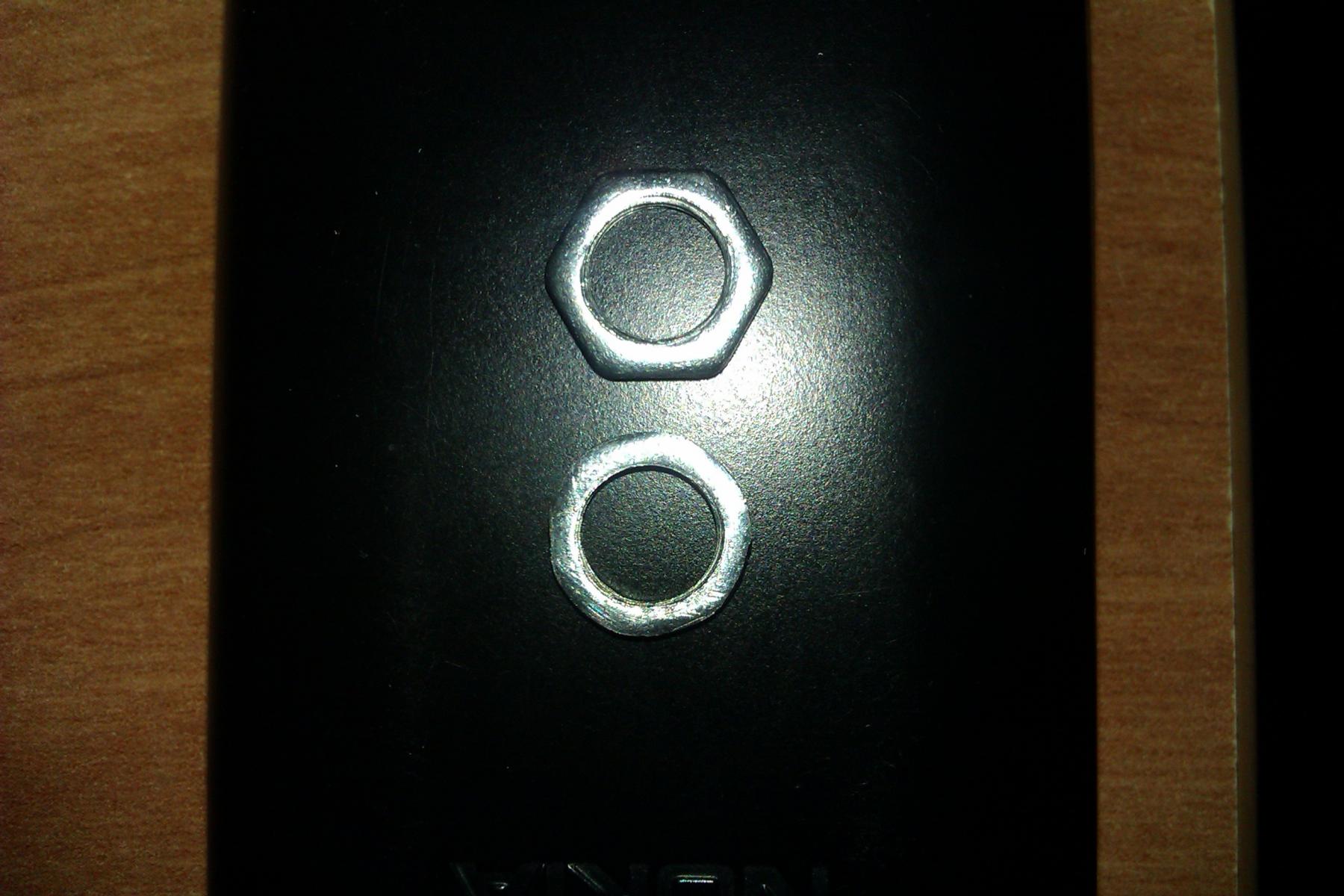

Берем родную гайку и напильником на 3 минуты обтачиваем до нужного диаметра.

Вставляем на место и через шайбу прикручиваем.

Просто, быстро и всем доступно.

Со второй крутилкой которая имеет еще и функцию кнопки не занимался.



Edited by Swift_CCCP

Share this post


Link to post
Share on other sites

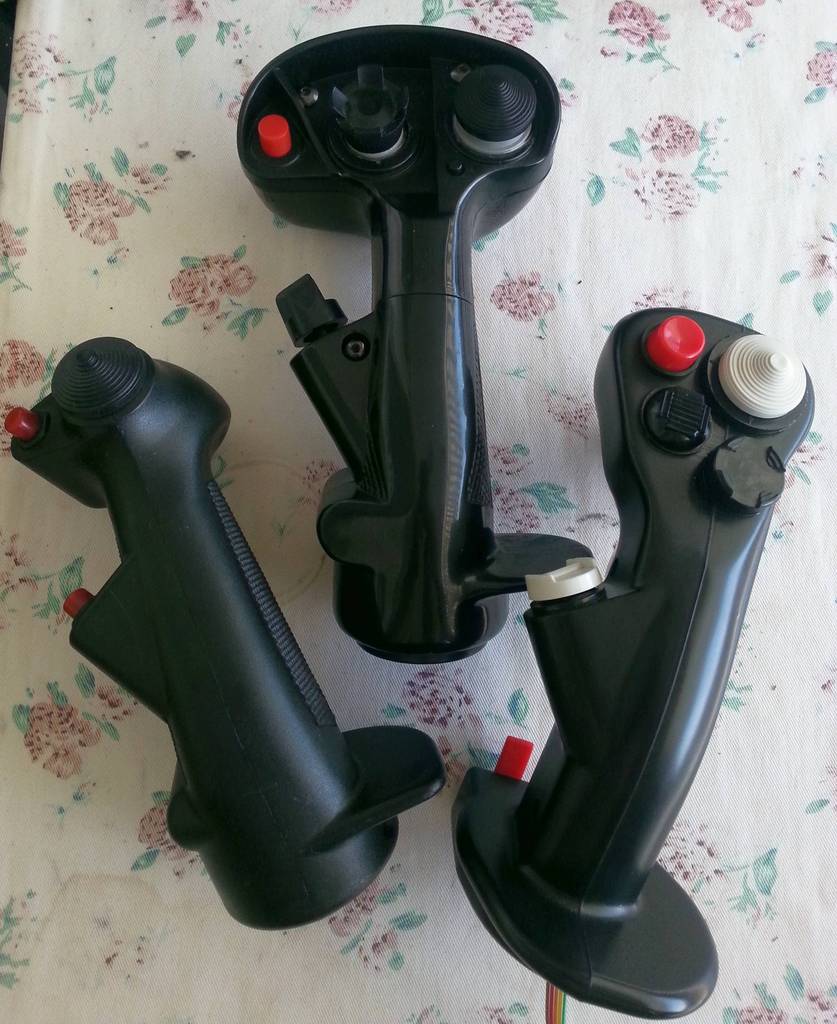

А в чем принципиальные отличия ручек руса кота и кабана ? По мимо цены ручки кабана за которую можно купить хотас кота целиком.

Share this post


Link to post
Share on other sites

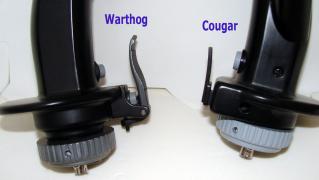

У ручки Кабана хатка на приливе слева- нажимная, у Кота- нет. У ручки Кабана рычаг под мизинец более длинный и металлический (у Кота- короче и пластиковый). Кнопки и хатки у Кабана имеют более четкий характер нажатия. Все.

  • Upvote 1

Share this post


Link to post
Share on other sites

В общем отличия еще менее существенные чем у сн комбат и файтер стиков) а курок нижний и сменить можно ) спасибо вобщем

Share this post


Link to post
Share on other sites

(у Кота- короче и пластиковый).

Не обманывайте, металлический

  • Upvote 1

Share this post


Link to post
Share on other sites

Не обманывайте, металлический

Возможно; Кота у меня живьем не было, а на фотках этот рычаг очень похож на пластмассовые от F-16 и F-22. Но конструкция абсолютно другая (на фото).


Share this post


Link to post
Share on other sites

Возможно; Кота у меня живьем не было, а на фотках этот рычаг очень похож на пластмассовые от F-16 и F-22. Но конструкция абсолютно другая (на фото).

а можно полное фото пожалуйста ,двух ручек рядом

Share this post


Link to post
Share on other sites

а можно полное фото пожалуйста ,двух ручек рядом

Повторяю: у меня нет ручки Кугара- только Кабан. А фото выше найдено в Инете за примерно одну минуту поиска. Думаю, там же можно найти и фото двух ручек рядом.

Share this post


Link to post
Share on other sites

У ручки Кабана хатка на приливе слева- нажимная, у Кота- нет. У ручки Кабана рычаг под мизинец более длинный и металлический (у Кота- короче и пластиковый). Кнопки и хатки у Кабана имеют более четкий характер нажатия. Все.

У меня были ручки и от Кота и Кабана.

У ручки Кота, кстати, все курки-шляпки-кнопки - металлические. Да, по конструкции, у Кабана нижний рычажок-курок вроде бы как интереснее выполнен, но я себе оставил ручку Кота - она мне больше понравилась, особенно это касается тактильных ощущений от нажатий на кнопки (на Кабане по моим ощущениям более жесткие усилия для нажатия и какое-то ощущение "чрезмерной пластмассаовости" внутренностей кнопок-хаток что-ли (не знаю как точнее выразиться)). В общем ручка Кота мне показалось более брутальной, надежной и ремонтопригодной (может мое чисто субъективное мнение) - остановился на этой.  А так, на внешний вид и размеры - ручки практически аналоги, только незначительные различия в эргономике расположения боковой хатки (+ на Кабане данная фишка имеет дополнительную функцию нажатия).



Да, есть у меня еще РУД от Кабана. И с в иду и с весу он весь такой тяжелый и надежный агрегат, а на самом деле внутри все из пластика, рычаги люфтят, ну а вес набран металлическими пластинами на корпусе (даже дно девайса набрано из двойной пластины). Я для интереса разбирал посмотреть устройство. post-15841-0-29993800-1459943348_thumb.jpgpost-15841-0-46303000-1459943355_thumb.jpgpost-15841-0-12610800-1459943366_thumb.jpgpost-15841-0-58081100-1459943373_thumb.jpg



  • Upvote 2

Share this post


Link to post
Share on other sites

У меня были ручки и от Кота и Кабана.

У ручки Кота, кстати, все курки-шляпки-кнопки - металлические. Да, по конструкции, у Кабана нижний рычажок-курок вроде бы как интереснее выполнен, но я себе оставил ручку Кота - она мне больше понравилась, особенно это касается тактильных ощущений от нажатий на кнопки (на Кабане по моим ощущениям более жесткие усилия для нажатия и какое-то ощущение "чрезмерной пластмассаовости" внутренностей кнопок-хаток что-ли (не знаю как точнее выразиться)). В общем ручка Кота мне показалось более брутальной, надежной и ремонтопригодной (может мое чисто субъективное мнение) - остановился на этой.  А так, на внешний вид и размеры - ручки практически аналоги, только незначительные различия в эргономике расположения боковой хатки (+ на Кабане данная фишка имеет дополнительную функцию нажатия).



Да, есть у меня еще РУД от Кабана. И с в иду и с весу он весь такой тяжелый и надежный агрегат, а на самом деле внутри все из пластика, рычаги люфтят, ну а вес набран металлическими пластинами на корпусе (даже дно девайса набрано из двойной пластины). Я для интереса разбирал посмотреть устройство. attachicon.gifIMG_20150928_220505.jpgattachicon.gifIMG_20150928_220530.jpgattachicon.gifIMG_20150928_220557.jpgattachicon.gifIMG_20150928_220831.jpg



а по весу , какая из них легче ?

Share this post


Link to post
Share on other sites

а по весу , какая из них легче ?

Не взвешивал. Одинаковые они по весу приблизительно - тяжелые (силумин), наверное грамм 800-900; я же говорил они практически идентичные. Не знающий человек и не найдет различия сразу по внешнему виду и весу.



http://www.simhq.com/_technology3/technology_174b.html

Edited by LesNOY_Leshinss

Share this post


Link to post
Share on other sites

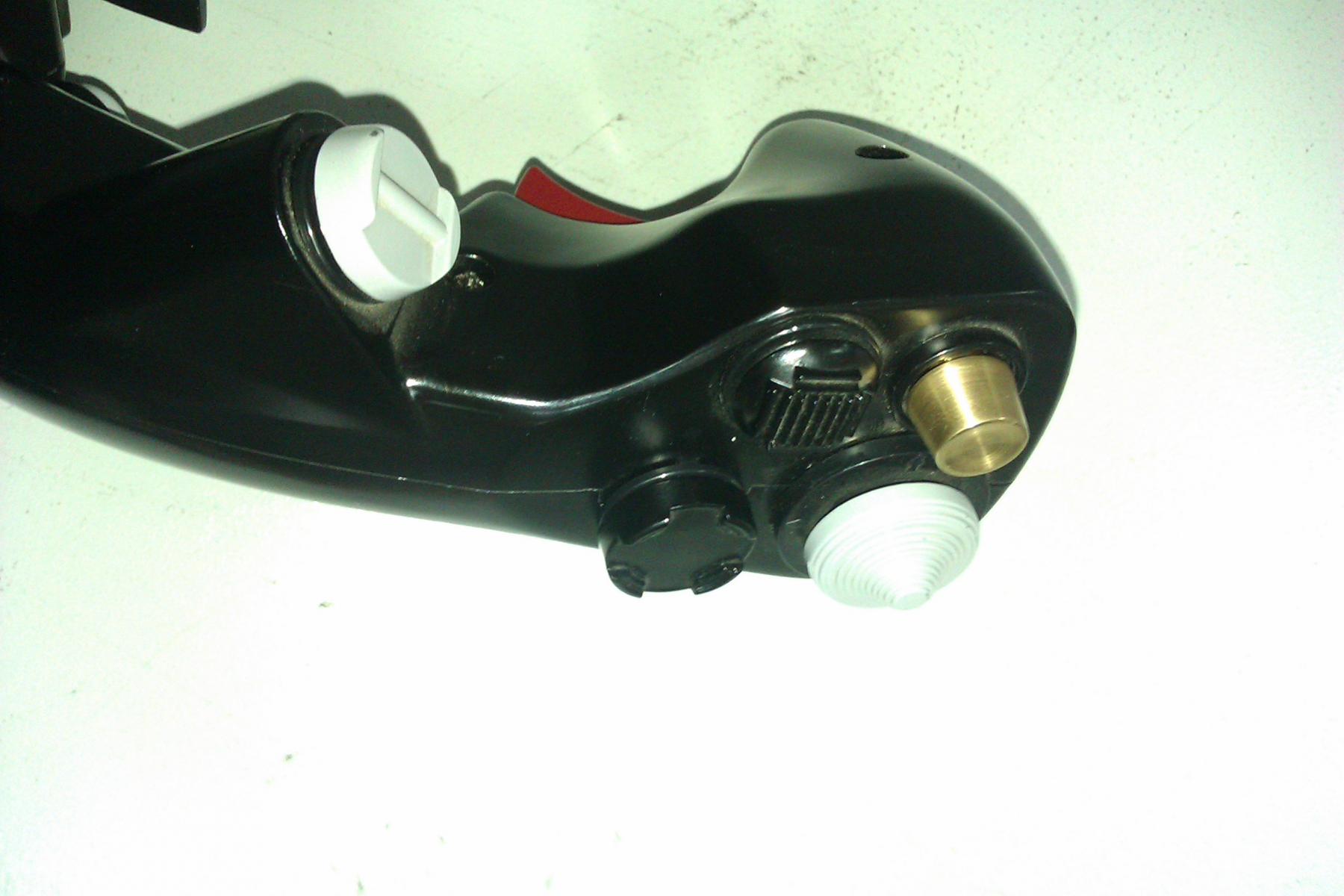

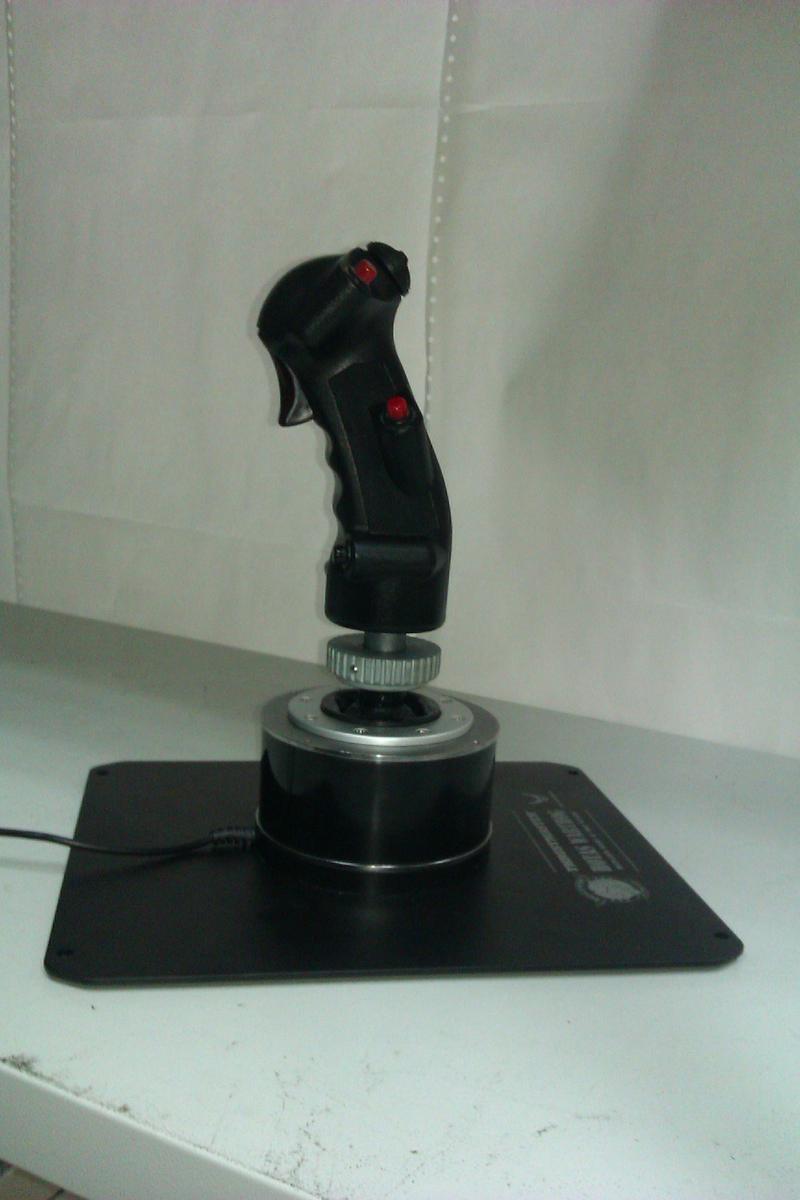

Продолжаю скрещивание.

Ручка F-4 на Базе Вартога.

А так же эксклюзифф - Ручка Golden Fire.)






  • Upvote 2

Share this post


Link to post
Share on other sites

Продолжаю скрещивание.

Ручка F-4 на Базе Вартога.

А так же эксклюзифф - Ручка Golden Fire.)

хаа вы все таки выкупили того кота?))))))

Красноярского дикого котэлу)

Share this post


Link to post
Share on other sites

Не. Того не купил. Это еще до него. С западных рубежей нашей Родины.

Но, как Вы заметили, то же без кнопки.

Умудряются терять куда то.

Share this post


Link to post
Share on other sites
