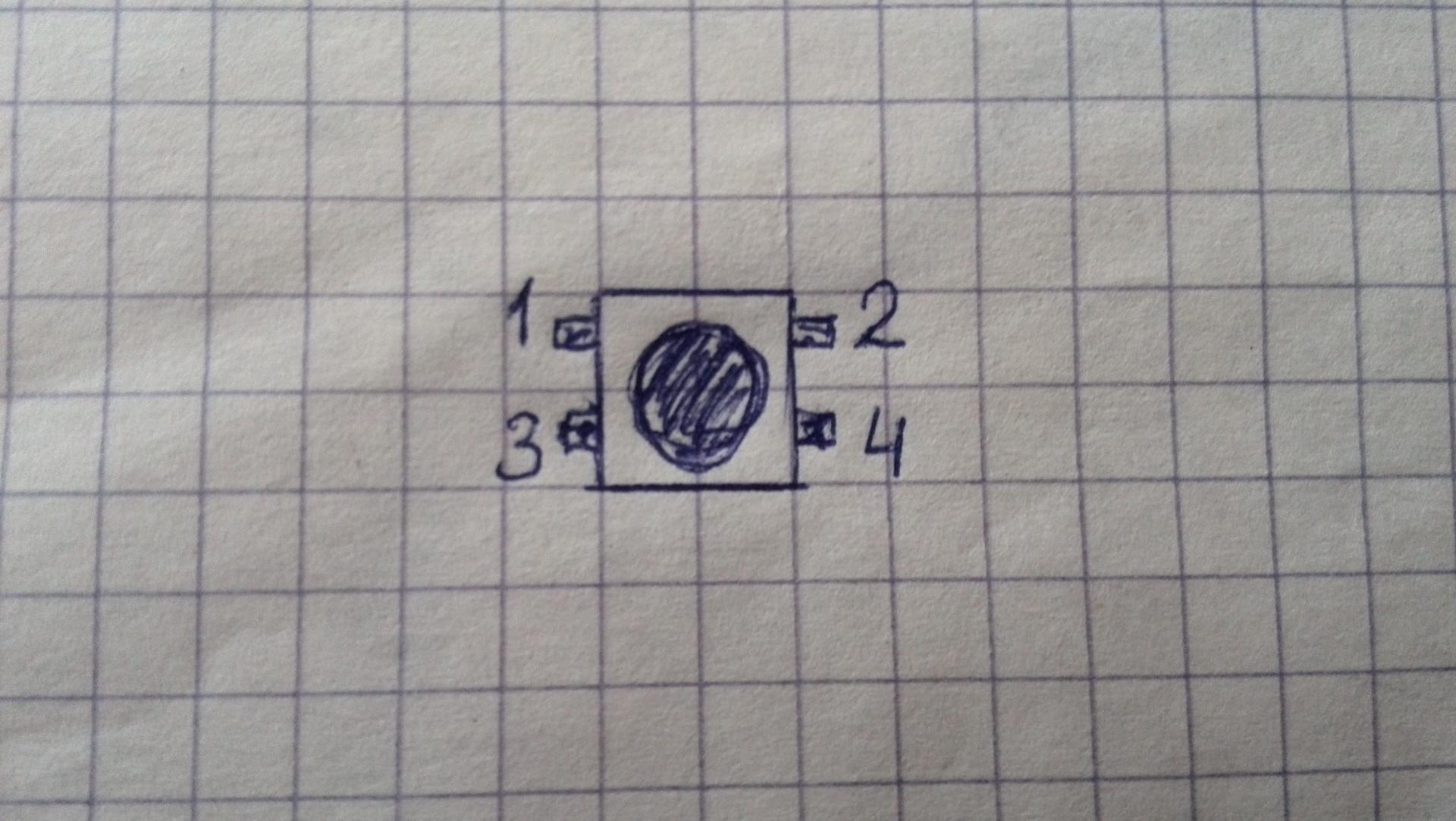

Подскажите знающие по распиновке кнопок. Если я правильно понял, то один провод паять на 1 или 2, второй на 3 или 4, в любой вариации. 1-3 1-4 2-3 2-4.Или не так?

[Komaroff]

На этом рисунке закорочены внутренне контакты 1-2 и 3-4. Т.е. выводы 1 и 2 звонятся между собой независимо от нажатия кнопки, то же самое выводы 3 и 4. Коммутация происходит между этими парами по нажатию кнопки. Т.е. если кнопка не нажата, то между выводами 1 и 3 нет связи. Соответственно когда кнопка нажата то выводы 1 и 3 звонятся между собой.

Правильно, запаивать можно в указанных в предыдущем посте вариациях.

[NOFELET]

На этом рисунке закорочены внутренне контакты 1-2 и 3-4. Т.е. выводы 1 и 2 звонятся между собой независимо от нажатия кнопки, то же самое выводы 3 и 4. Коммутация происходит между этими парами по нажатию кнопки. Т.е. если кнопка не нажата, то между выводами 1 и 3 нет связи. Соответственно когда кнопка нажата то выводы 1 и 3 звонятся между собой.

Правильно, запаивать можно в указанных в предыдущем посте вариациях.

Прям как политик "да" сказал ) Спасибо

[=VIRPIL=Baur]

Тебе пора как минимум Paint видовский осваивать. Чтобы на листке не рисовать. Так и до более серьезных програм доберешься.

[NOFELET]

Тебе пора как минимум Paint видовский осваивать. Чтобы на листке не рисовать. Так и до более серьезных програм доберешься.

Я Photoshop и CorelDraw на среднем уровне владею. Просто полуторогодовалый сын+ ремонт (живем временно у тёщи, все в одной комнате) свели моё общение с компом к минимуму :-) Нарисовал на коленке,на телефон сфоткал, с телефона же и выложил. Пока так )

[=VIRPIL=Baur]

Ого, да у тебя все перспективы! За исключением тещи Вот у нее перспектив все меньше и меньше с каждым твоим постом ...

Ночь, служба. Чем то себя занять пытаюсь

[U053]

.

Ночь, служба. Чем то себя занять пытаюсь

Шпионов налови

[Leningradez]

Если вкратце то я решил не лепить из чего попало РУС.

Случайно попалась на авито некомплектная ручка (вроде от миг-21).

Теперь ищу кнопки и прикидываю как бы половчее прикрутить все это к остаткам от моей Кобры М5.



Понимаю что антуражность  интересней чем функциональная возможность, но...

Чертовски приятно ощущать в ладони ручку со своей историей.

Изменено 28 сентября 2015 пользователем Lu3er

[MATPAC]

Если вкратце то я решил не лепить из чего попало РУС.

Случайно попалась на авито некомплектная ручка (вроде от миг-21).

Теперь ищу кнопки и прикидываю как бы половчее прикрутить все это к остаткам от моей Кобры М5.



Понимаю что антуражность  интересней чем функциональная возможность, но...

Чертовски приятно ощущать в ладони ручку со своей историей.

Не нашёл, нашёл только самоделки по 7000руб. Не знаю, можно-ли на авито ссылки выкладывать... Подскажи как искать)))

[Leningradez]

Не нашёл, нашёл только самоделки по 7000руб. Не знаю, можно-ли на авито ссылки выкладывать... Подскажи как искать)))

Авито и прочие профильные форумы мониторил долго.

Ручка одна была. Стоила 1500 руб.

Дня три смотрел на объявление отчего-то решив что продавец забыл нолик приписать.

Оказалось и правда именно эта сумма.

Сейчас в продаже из антуражных (по крайней мере других не видел) есть только ручка от МИ-8 и РОШ от МИ-24. Но это совсем другая история.

Изменено 28 сентября 2015 пользователем Lu3er

[=SAD=BAIKAL]

Не знаю купил Gelmec или нет эту ручку. И цену надо узнать. В общем вот http://www.avsim.su/forum/topic/138807-штурвалы-рус/

Изменено 28 сентября 2015 пользователем =SAD=BAIKAL

[Gelmec]

Не знаю купил Gelmec или нет эту ручку. И цену надо узнать. В общем вот http://www.avsim.su/forum/topic/138807-штурвалы-рус/

Нет,не купил!

Продавец  морозится!

Вот,что мне ответили

"Хозяин жнлнза не выходит на связь. Если ещё неделю не объявится попрошу админа удалить тему.

Если выйдет на связь, сразу Вам напишу. Но он сам не знает чего хочет"

05 September 2015 - 18:20

Изменено 28 сентября 2015 пользователем Gelmec

[-DED-Rapidus]

Lu3er, рош от ми24 заинтересовал, в личку закинете?

[Leningradez]

Таким образом тема плавно перетекла из вопроса методики приложения очумелых ручек для получения антуражного изделия, в тему где найти готовое серийное изделие.



P.S.  На параллельном форуме кто-то уже давно изготовил копию РУСа МИГ-23.

http://forums.eagle.ru/showthread.php?t=39030

Про Баура на этом фоне даже как-то неудобно упоминать. Вроде и так все должны знать.

http://avia-sim.ru/forum/viewtopic.php?t=810&postdays=0&postorder=asc&start=90

[MATPAC]

Таким образом тема плавно перетекла из вопроса методики приложения очумелых ручек для получения антуражного изделия, в тему где найти готовое серийное изделие.



Тогда, пожалуй вернёмся к изготовлению. Сидя вчера на форуме, вспомнил вдруг, что могу найти доступ к станкам с ЧПУ, работающим с металлом. Сегодня созвонился с другом, он доступ подтвердил. Сказал, что станки могут резать почти что угодно . Отсюда просьба к знатокам скинуть габаритные размеры наиболее часто встречающихся кнопок и прочих переключателей, используемых в РУСах. Имею ручку от Х65, она меня всем устраивает, кроме размера (очень неудобно тянуться к кнопкам и хаткам). Предполагаю сделать что-то подобное, но возможны вариации. Прошу поделиться опытом, хотелками и оптимальными габаритами для игры.

П.с. джойстик-напольник от БРД.

[Leningradez]

Тогда, пожалуй вернёмся к изготовлению. Сидя вчера на форуме, вспомнил вдруг, что могу найти доступ к станкам с ЧПУ, работающим с металлом. Сегодня созвонился с другом, он доступ подтвердил. Сказал, что станки могут резать почти что угодно . Отсюда просьба к знатокам скинуть габаритные размеры наиболее часто встречающихся кнопок и прочих переключателей, используемых в РУСах. Имею ручку от Х65, она меня всем устраивает, кроме размера (очень неудобно тянуться к кнопкам и хаткам). Предполагаю сделать что-то подобное, но возможны вариации. Прошу поделиться опытом, хотелками и оптимальными габаритами для игры.

П.с. джойстик-напольник от БРД.

http://zapadpribor.com/category/knopki/0/

[MATPAC]

Благодарю!

[NOFELET]



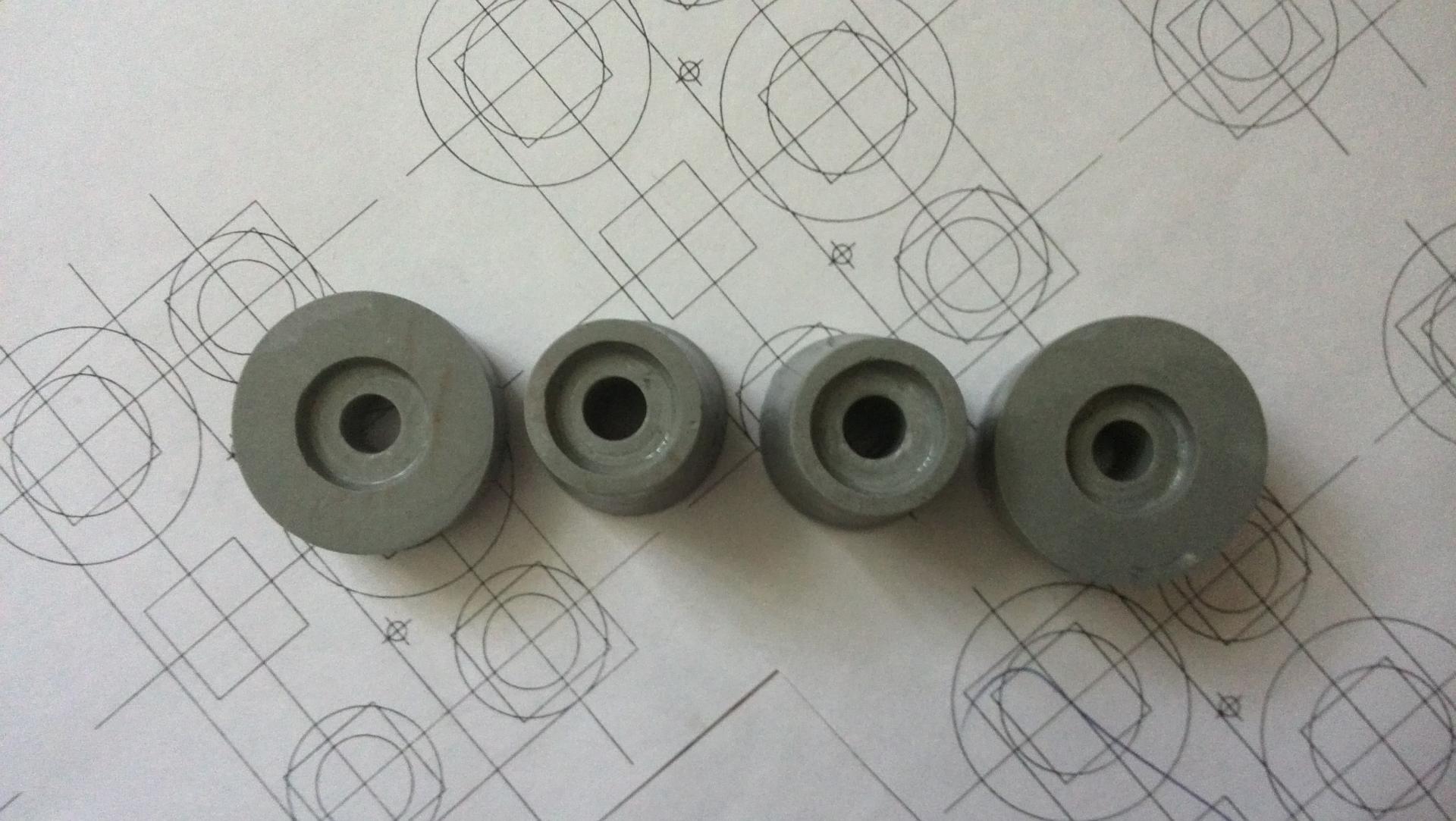

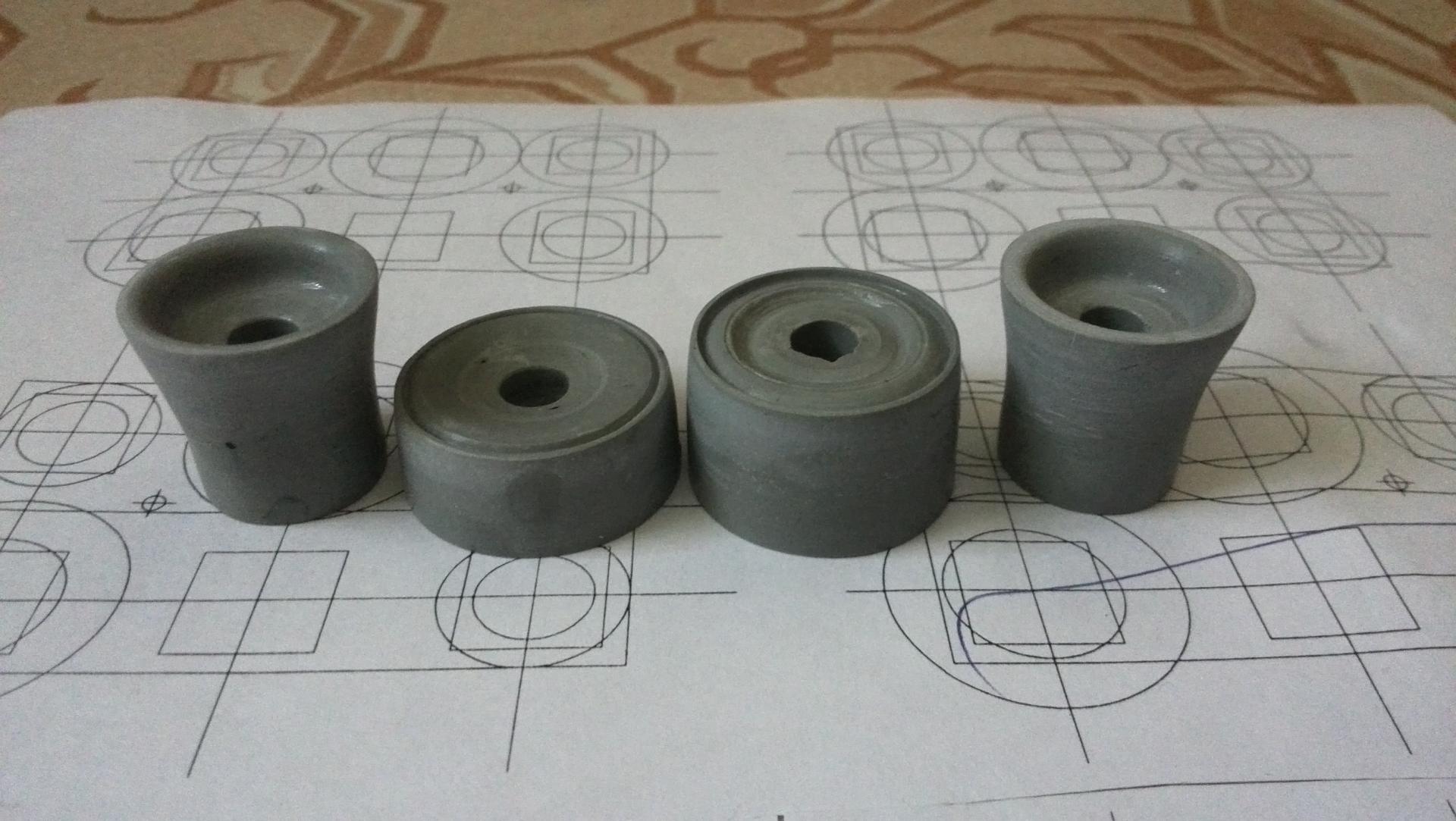

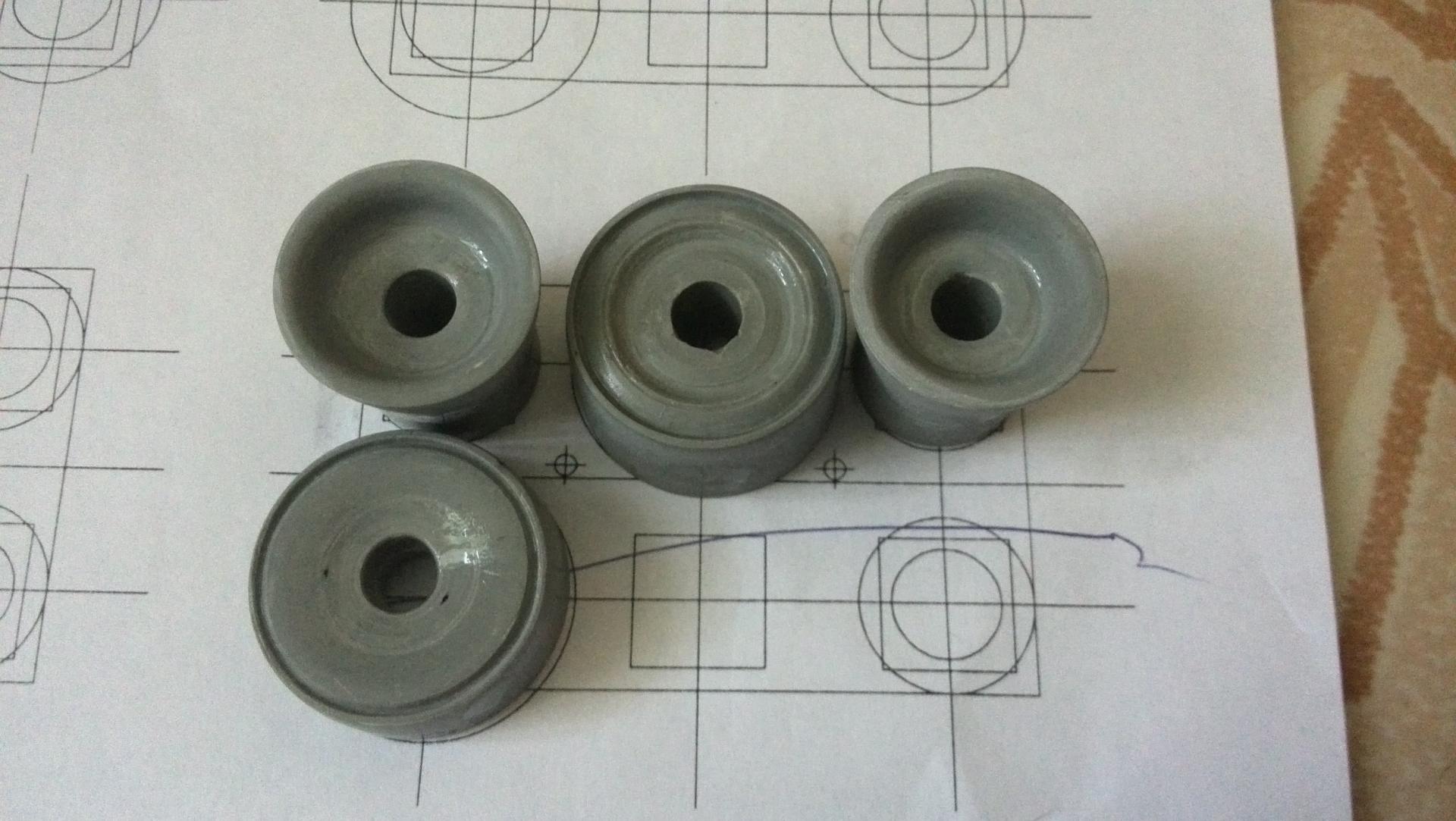

Неделю назад приехал ко мне подстульник . Собранный, окрашенный. К компьютеру пока не подключал, внешне красиво, аккуратно, надёжно. Сын на прочность уже проверил ) Роме спасибо за отличное изделие. Позже, как подключу, полетаю, отпишусь в соответствующей теме. Но думаю откровений ни для кого не будет, уже всем всё ясно про БРД ) Выкроил наконец таки немного времени на поделки. Вот что пока получается. Думаю левую верхнюю делать круглой,или обрезанной снизу, как на СУ-35. Пока ко второму варианту склоняюсь. Свежим взглядом по позже посмотрю, мелкие огрехи затру. А пока критика-советы приветствуются.

Изменено 3 октября 2015 пользователем NOFELET

[U053]

Советы...По своему опыту: окончательная доводка "шляп" по готовой ручке. Где-то чуть торчит, где-то надо подлиннее.

[NOFELET]

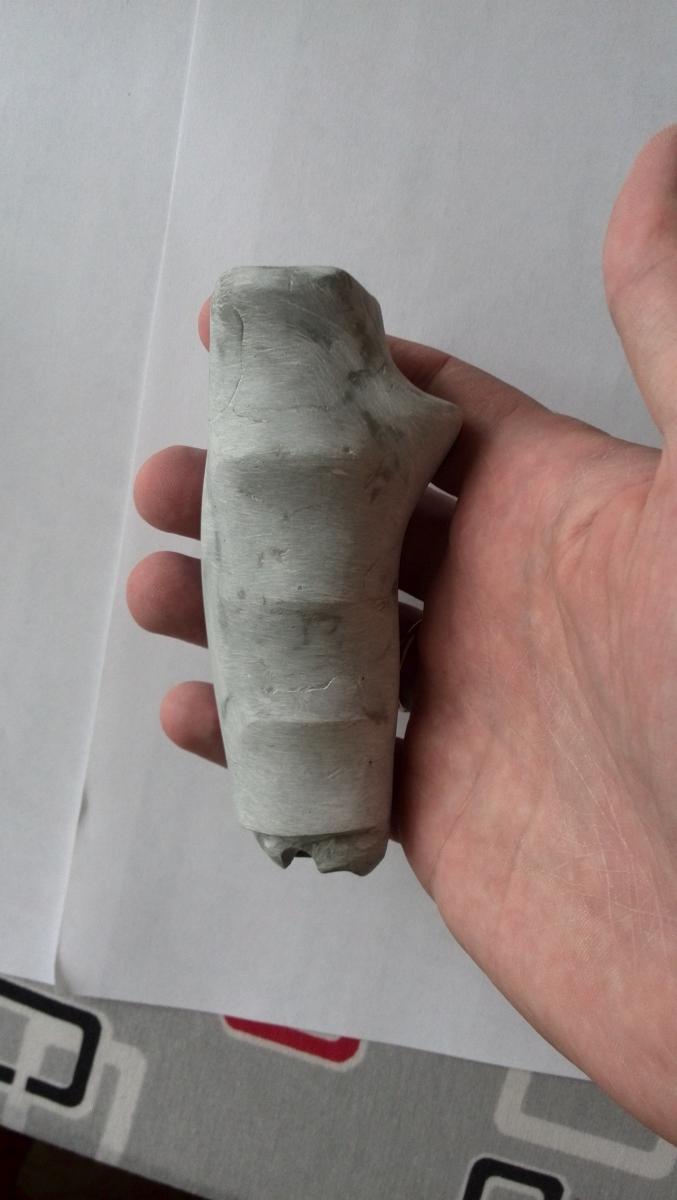

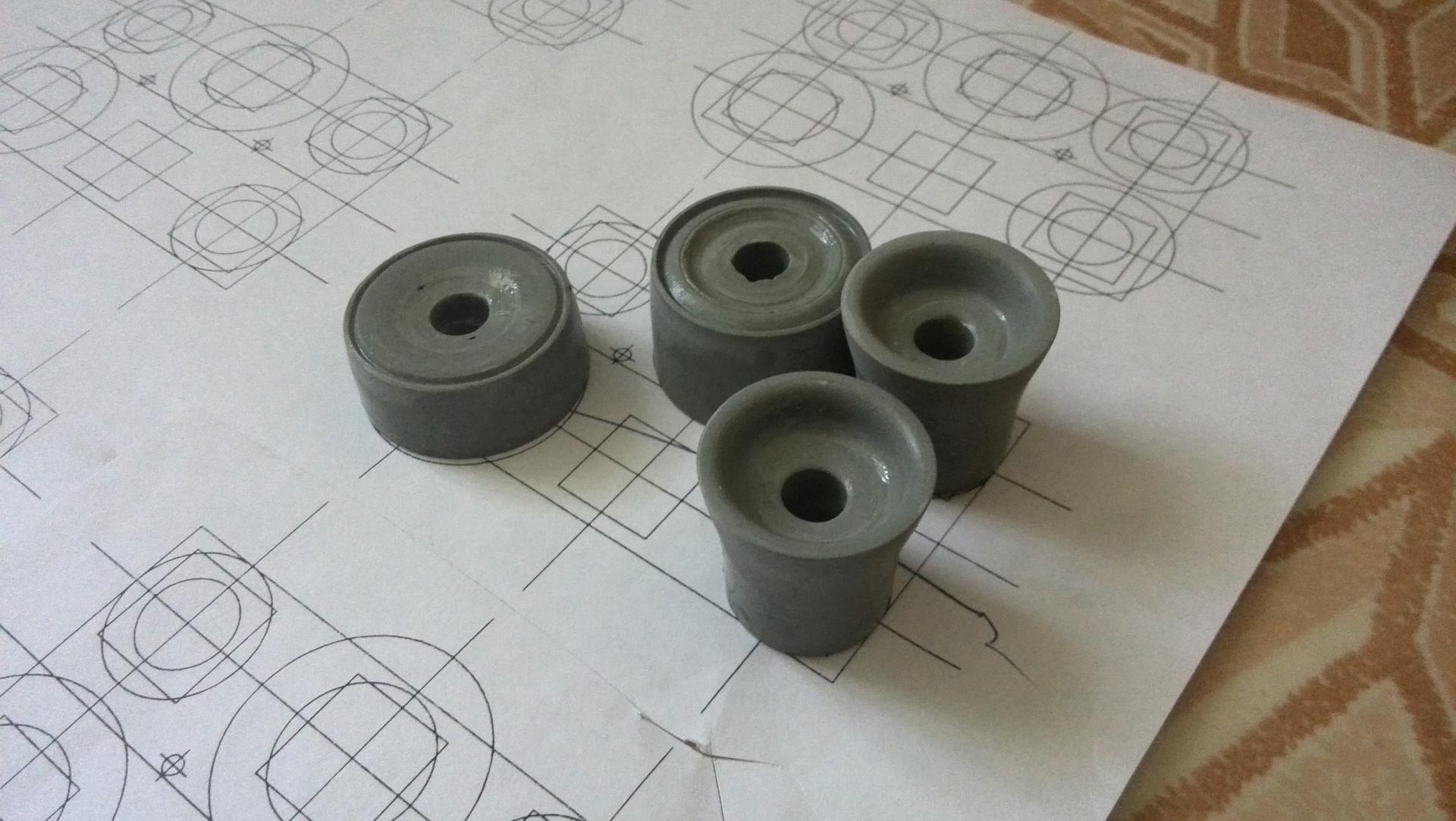

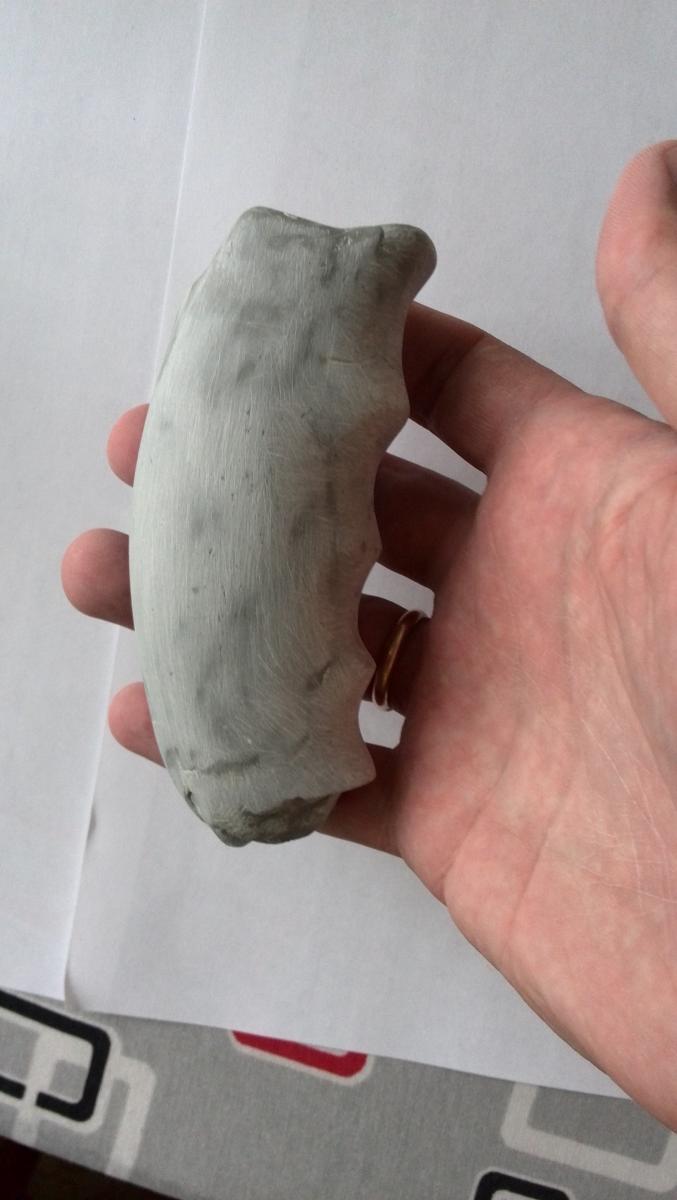

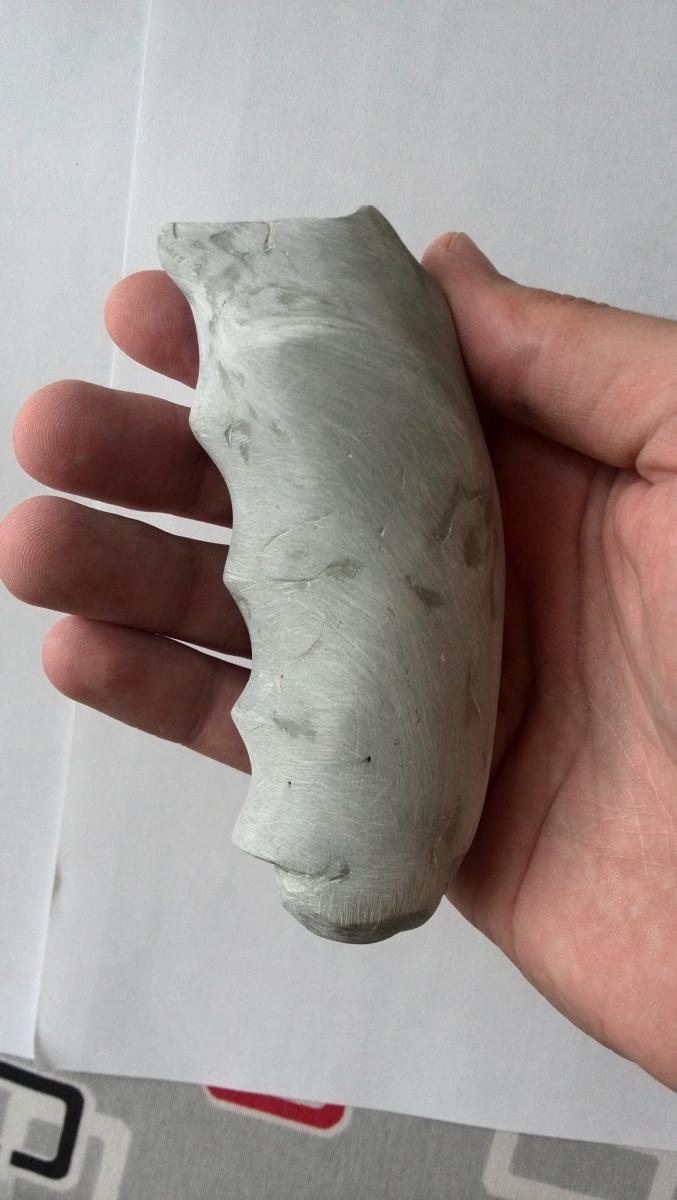

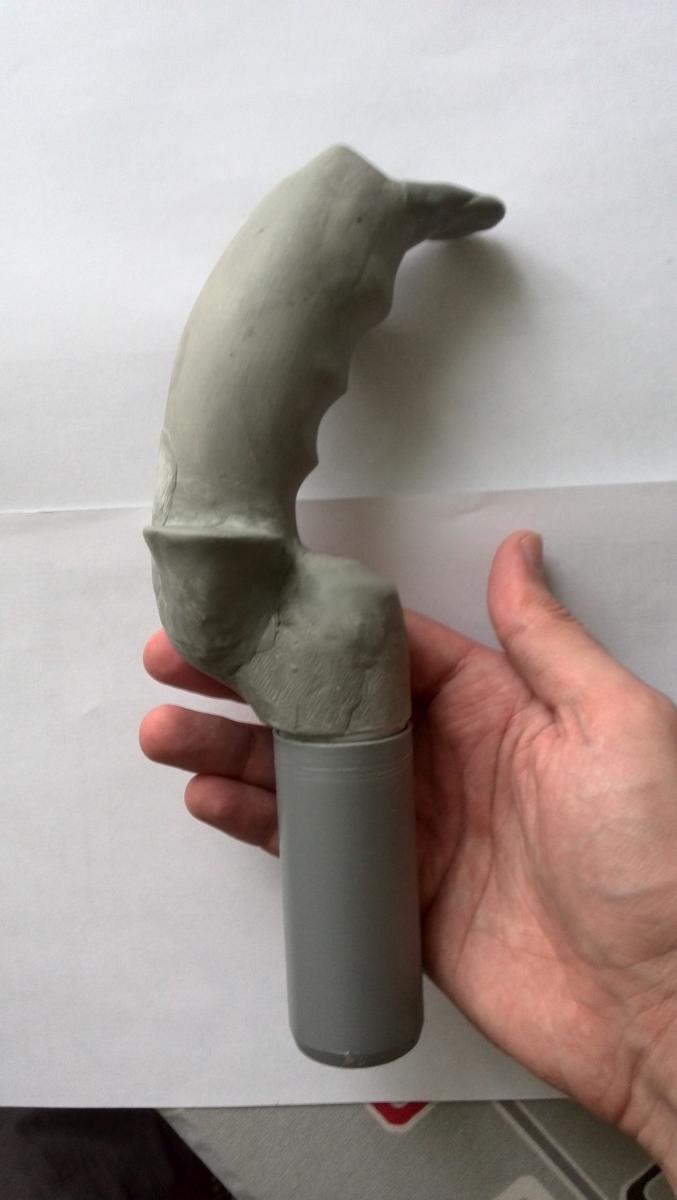

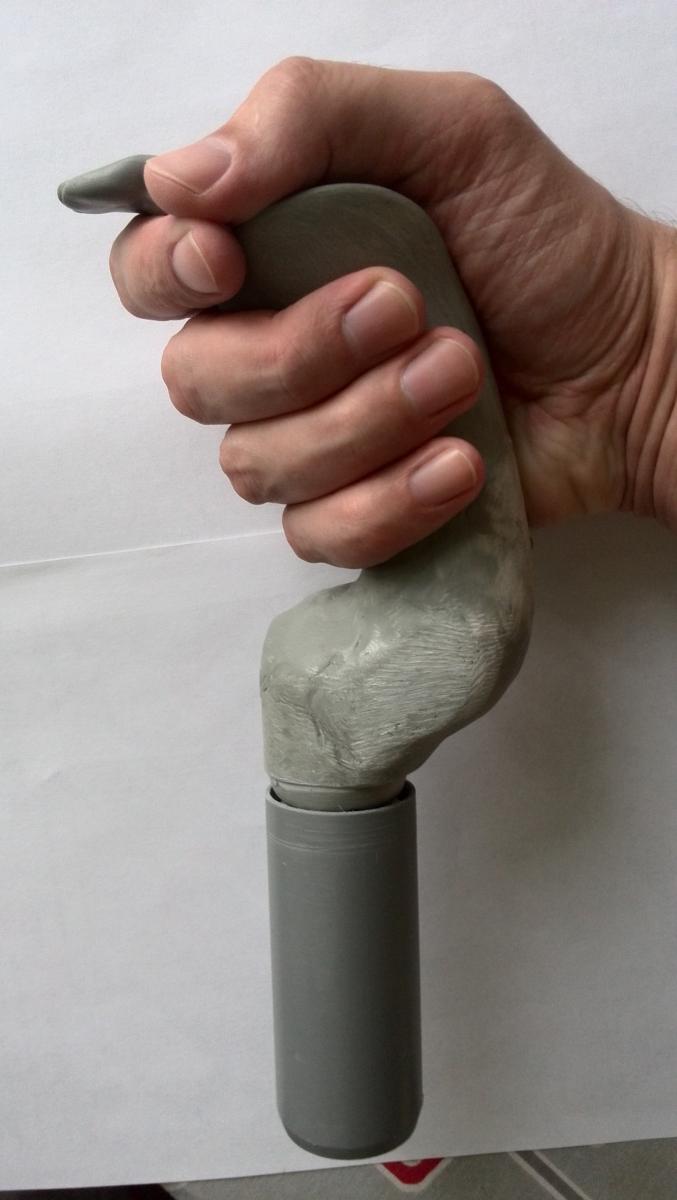

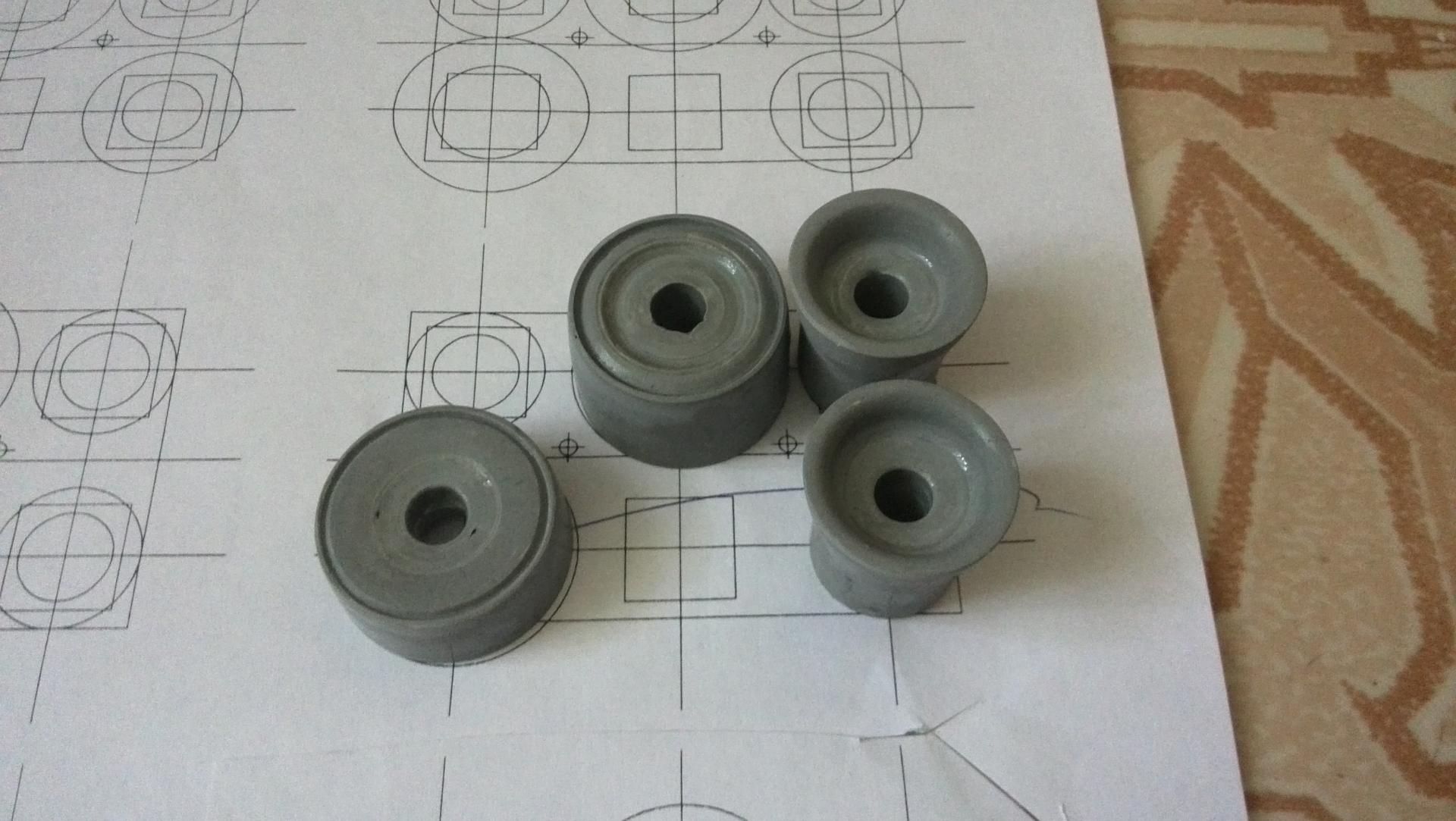

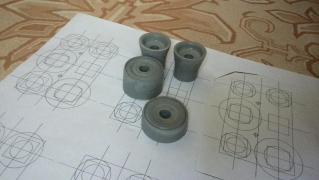

Вот такую заготовку сейчас пилю-леплю.

[NOFELET]

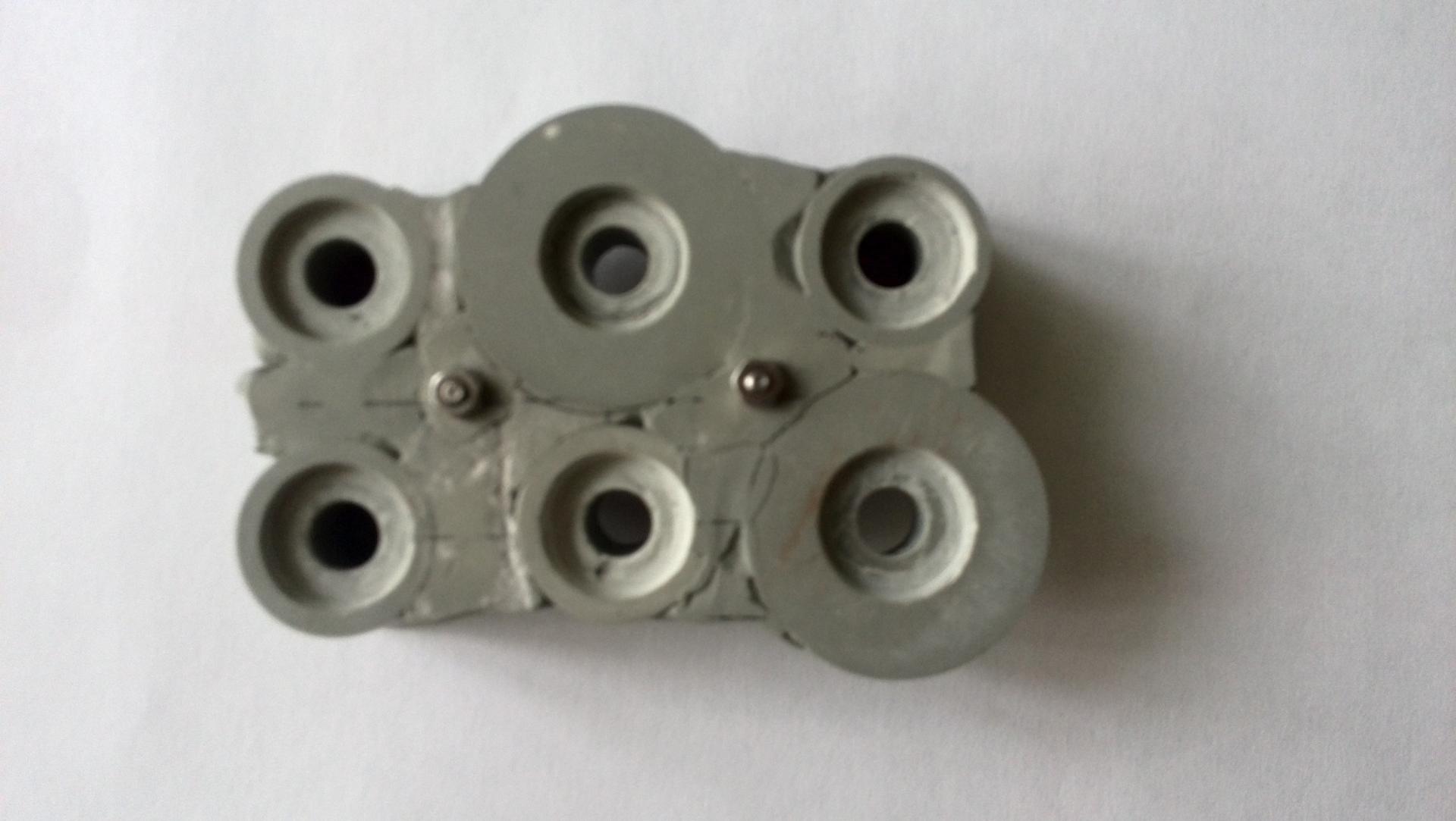

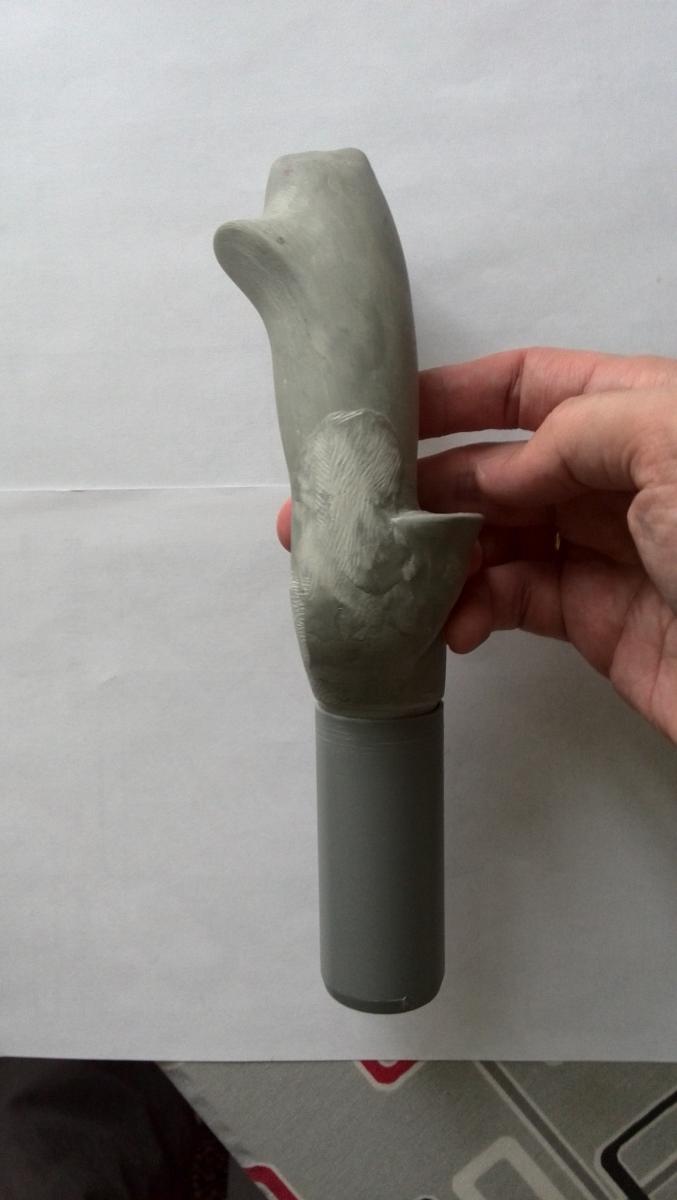

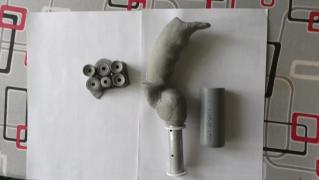

Не так быстро, как хотелось бы, но дело идёт.

[NOFELET]

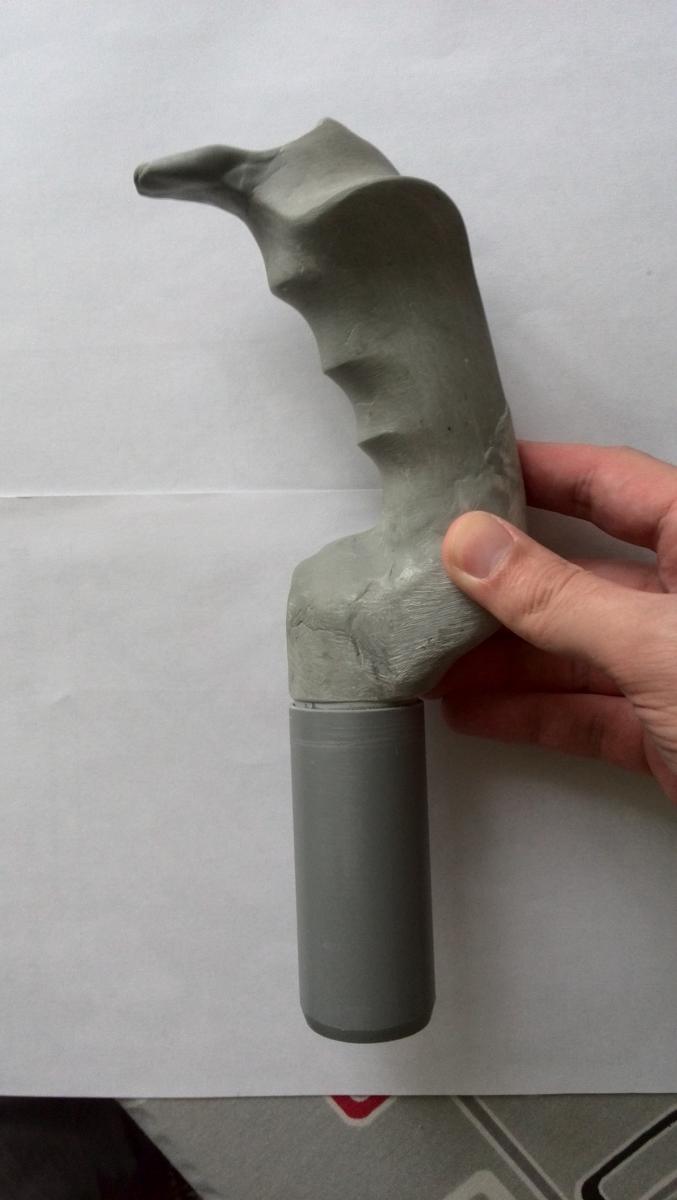

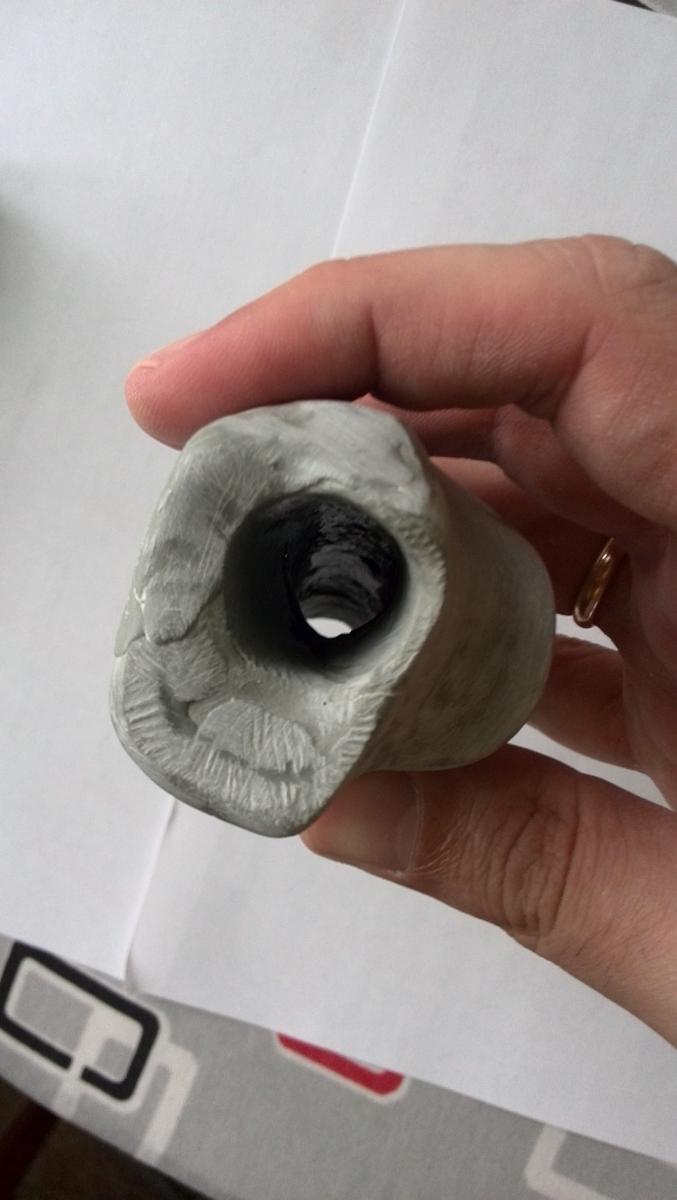

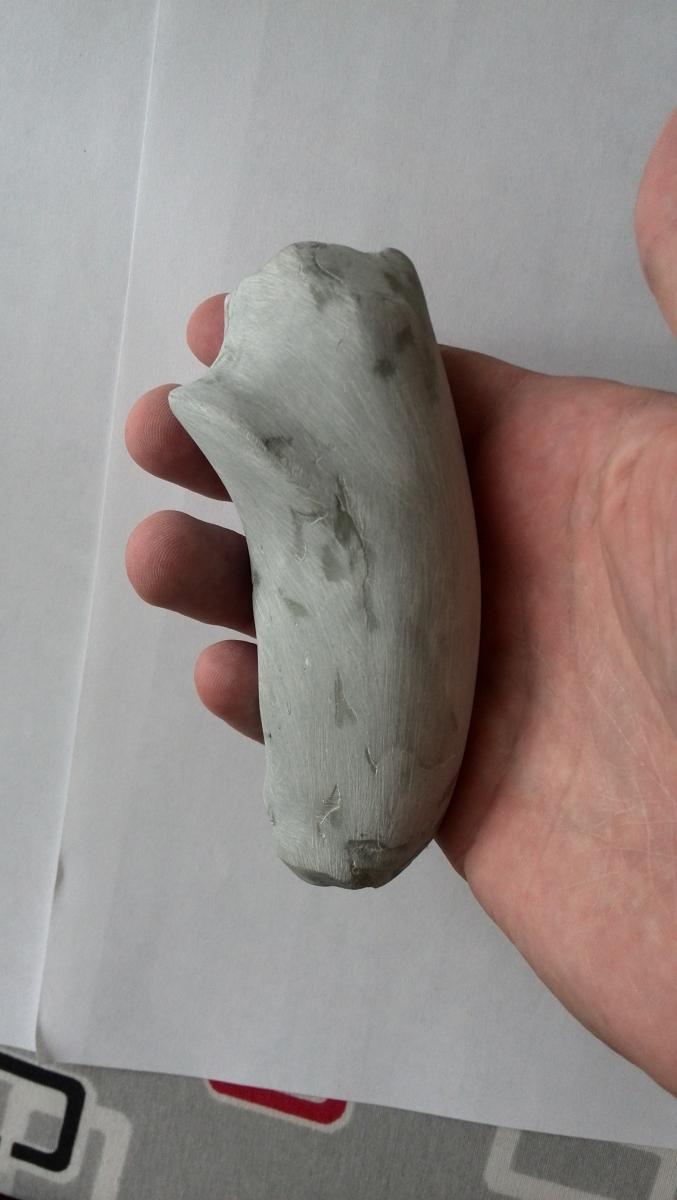

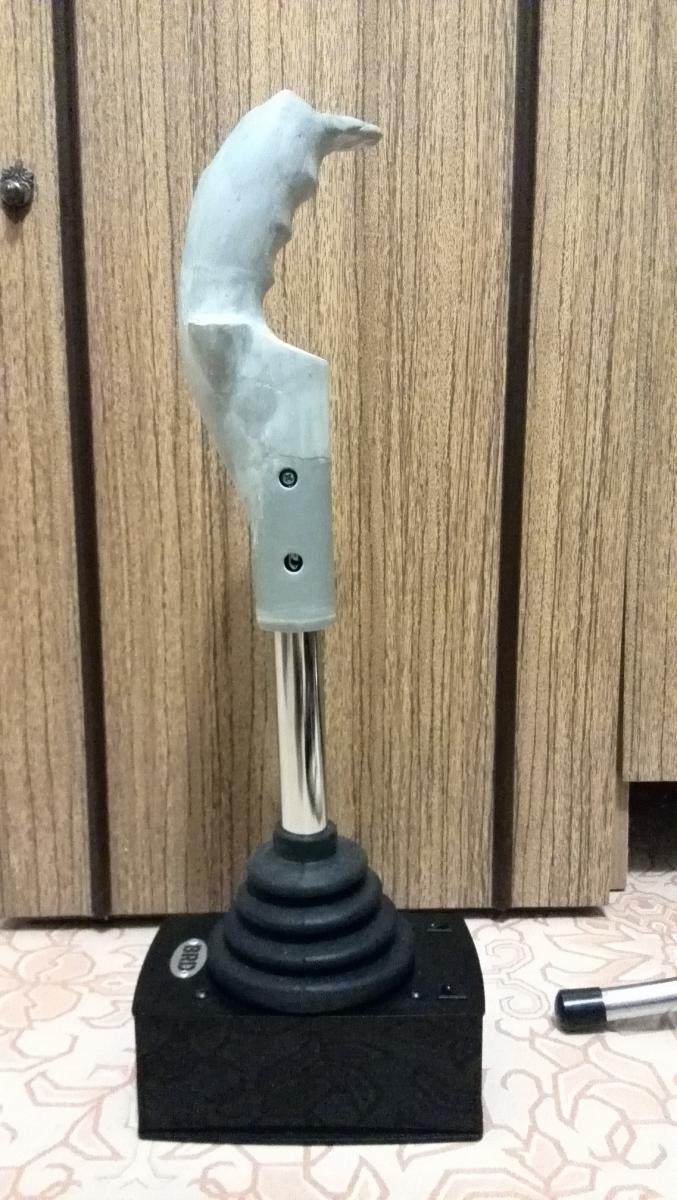

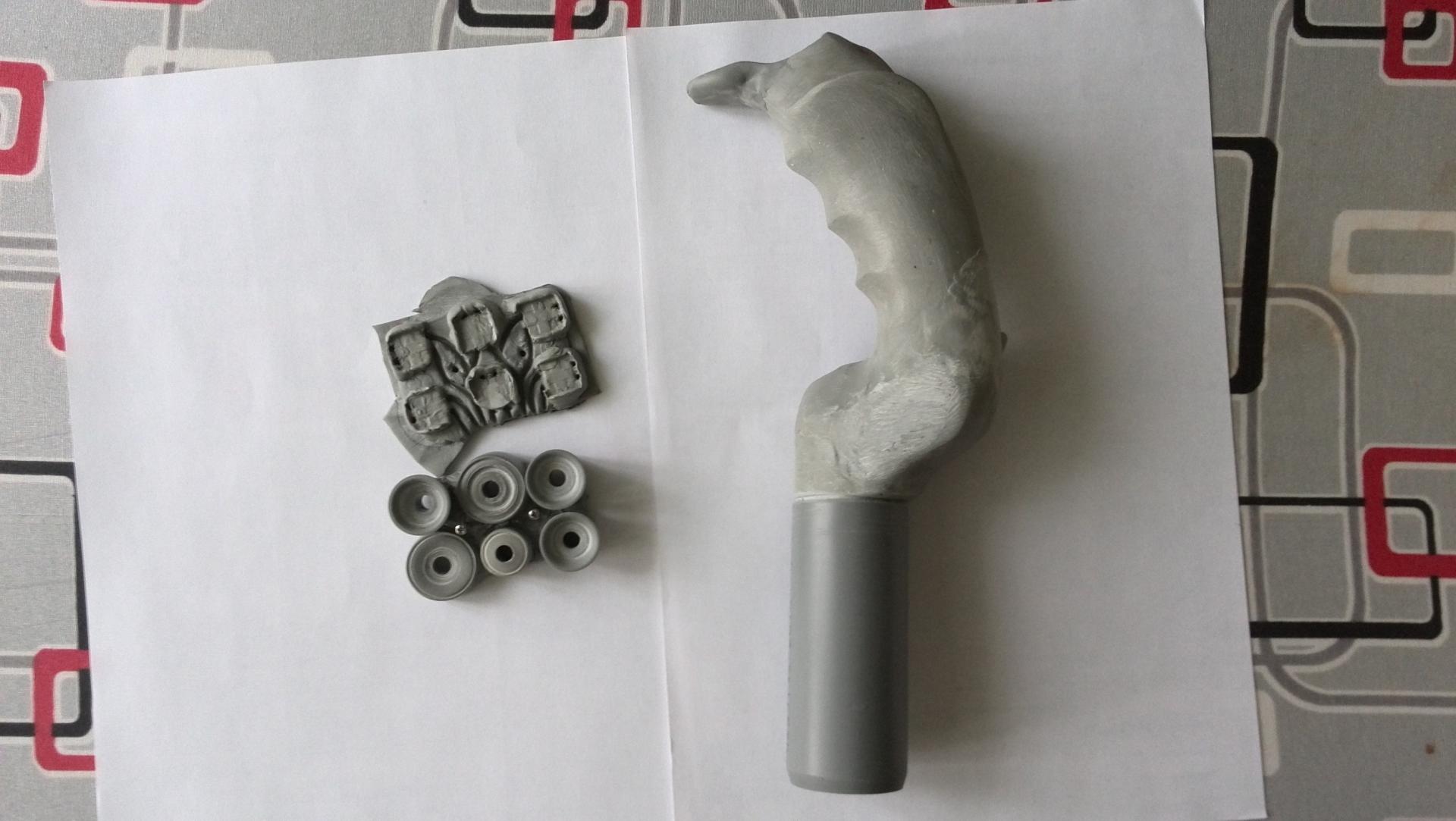

"Тело" почти готово, чуть пошкурить/подровнять. Буду за "голову" приниматься.

[NOFELET]

Подскажите, какую шпатлевку лучше использовать? Материалы- эпоксилин и канализационная пластиковая труба.

[Botanik]

В начале улыбался, а теперь интересно стало,  может годная роучка пролучится.

Желаю хорошего конечного результата. Не забывай тему обновлять, для нас.

[bunik]

Подскажите, какую шпатлевку лучше использовать? Материалы- эпоксилин и канализационная пластиковая труба.

я автошпатлевку использовал, "Novol" для тонкой (финишной)отделки.

небольшой хинт: когда шпатлевки накидаешь, она схватится, но пока не затвердела - подрежь лишнее острым ножиком! меньше шлифовать = меньше гадостью дышать!

[NOFELET]

В начале улыбался, а теперь интересно стало, может годная роучка пролучится.

Желаю хорошего конечного результата. Не забывай тему обновлять, для нас.

Спасибо. Не забуду )

[NOFELET]

я автошпатлевку использовал, "Novol" для тонкой (финишной)отделки.

небольшой хинт: когда шпатлевки накидаешь, она схватится, но пока не затвердела - подрежь лишнее острым ножиком! меньше шлифовать = меньше гадостью дышать!

Спасибо большое за совет.

[ell]

Подскажите, какую шпатлевку лучше использовать? Материалы- эпоксилин и канализационная пластиковая труба.



Очень большие сомнения по поводу пластиковой трубы и шпаклёвки.



Я уже давно и не много для других целей (привожу в порядок в межсезонье серфовые доски) использую продукцию фирмы Motip/

У неё, среди прочего, есть ряд готовых наборов эпоксидки со стекловолокном, шпаклевки различной тонкости, есть шпаклёвка с о стекловолоконной стружкой и есть шпаклевка для работы с пластиком (бампера) (твой случай)

Также и "ихние" акриловые краски для автомобилей тоже использую для тех же целей.



Стоит все это....приемлемо в общем. ))))

Не знаю, как в Белгороде, но где я живу все автомагазины и рядом, завалены этим добром.

Думаю и у вас также....)))



Не много пошутить.))))))

Следил за этой твоей темой с самого начала.

И с самого начала были мысли, что, скорее всего, у этого парня на выходе получится Рус от Трусмастер АБ2.

Так и вышло.

Почти))))))

Изменено 14 ноября 2015 пользователем ell

[NOFELET]

И с самого начала были мысли, что, скорее всего, у этого парня на выходе получится Рус от Трусмастер АБ2.

Так и вышло.

Почти))))))

Спасибо, посмотрю в автомагазинах. По поводу АБ, похоже. Делал по руке, а без кнопки под большой палец обыграть по другому упор не придумал как. Голову приделаю, думаю больше на "наши" похож станет.

[ell]

Спасибо, посмотрю в автомагазинах. По поводу АБ, похоже. Делал по руке, а без кнопки под большой палец обыграть по другому упор не придумал как. Голову приделаю, думаю больше на "наши" похож станет..



......



Я много различных джоев курочил.

Остановился, именно, на ручке от АБ2. Мне она больше всего подошла.



Также проводил научные изыскания по-поводу эргономичности пальцев  русовой и рудовой рук среднестатичиЧного вирпила. гыыыы))))))))))

Пришёл для себя к некоторым выводам.



Среди прочих:

У русовой руки большую часть времени простаивает именно указательный палец.

У Руса АБ2 под него есть кнопка чуть выше курка, я пошел дальше и установил там  еще планку-уголок с 4-мя дополнительными кнопками.

Эргономически нажимать их было удобно,  но "работать" в быстрых ситуациях - трудно.

Поэтому я их сократил это дополнение до двух кнопок. Оказалось очень достаточно.



Это я к тому, что "мозги" пальцев тоже не стоит перегружать. И нужно стараться их нагружать равномерно. У русовой руки их всего 2:  большой и указательный, и в некоторых случаях и с натяжкой -мизинец.

Это я уже о твоем наборе кнопок и хаток под большой русовый палец.

Трудно ему придётся))))))

....



Но воспринимай это тоже, как шутку и продолжай работать только  в соответствии со СВОИМИ тараканами.))))))))))))

Изменено 15 ноября 2015 пользователем ell

[NOFELET]

Это я уже о твоем наборе кнопок и хаток под большой русовый палец.

Трудно ему придётся))))))

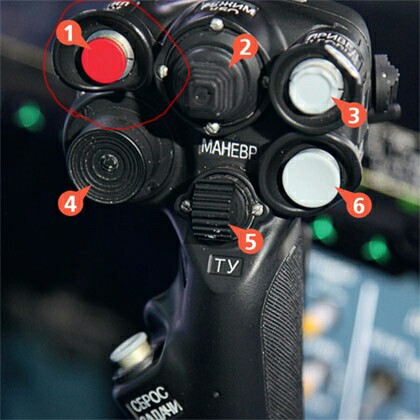

Там хаток не будет, только кнопки, 6 штук. Под Су-35 закос )

[II./JG51Falkensammer]









Описанные вами способы на мой взгляд требуют больше места и навыков работы с этими материалами. В электронике я тоже не особо,но контроллер есть,а там главное провода подвести. Цены, это да, 4-5 тыс за хатку- сильно.

Здесь глянь может и подберешь что нибудь приемлемое:

http://ru.aliexpress.com/item/FREE-SHIPPING-3PCS-RKJXT1F42001-Can-Penhold/32233687032.html

http://ru.aliexpress.com/item/Rocker-rocker-potentiometer-254TB103B60A-PSV-mini-joystick/1936096973.html?spm=2114.10010208.100009.20.n3zHiJ

http://ru.aliexpress.com/item/Remote-control-model-aircraft-toy-game-multifunctional-joystick-potentiometer-B10K/1934654374.html?spm=2114.10010208.100009.12.n3zHiJ

http://ru.aliexpress.com/item/Remote-control-model-aircraft-toy-game-dedicated-multi-function-joystick-B10K-Potentiometer-with-cap/1941114723.html?spm=2114.10010208.100009.28.n3zHiJ

http://ru.aliexpress.com/item/8-direction-joystick-switch-rod-with-the-center-button-function-switch-RKJXM1015001/1936836581.html?spm=2114.10010208.100009.34.n3zHiJ

и хатки и министики ивсякую другую мелочь на РУСы и РУДы можно найти

[NOFELET]

и хатки и министики ивсякую другую мелочь на РУСы и РУДы можно найти

Спасибо за ссылки.

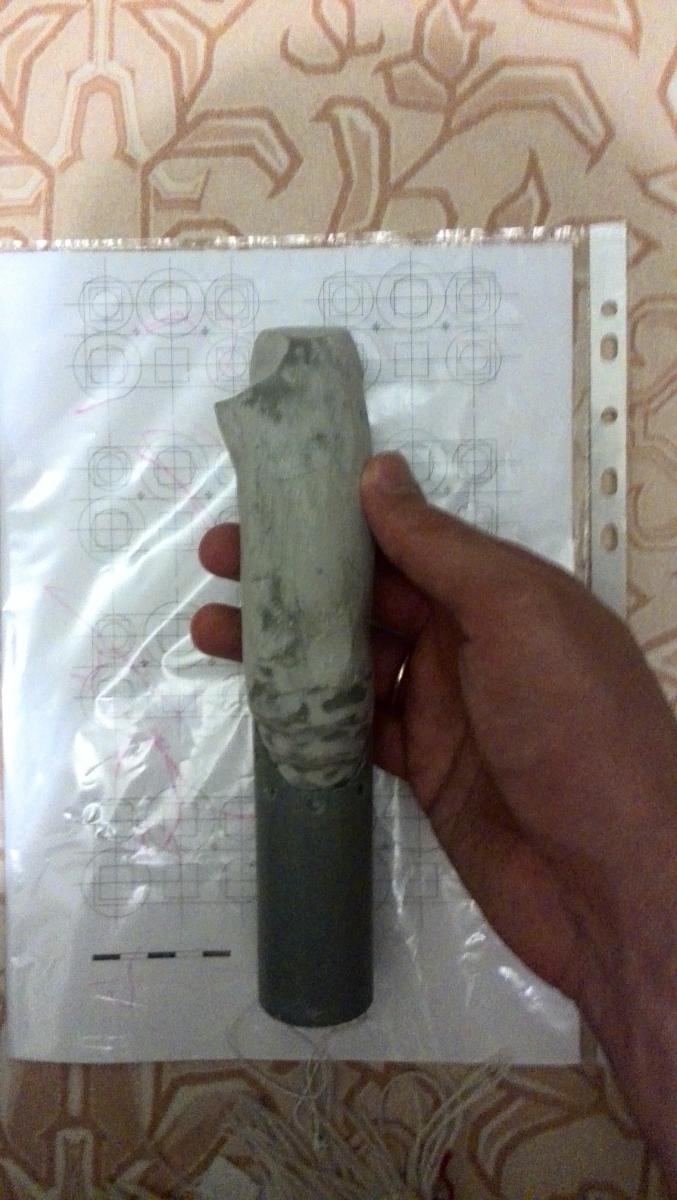

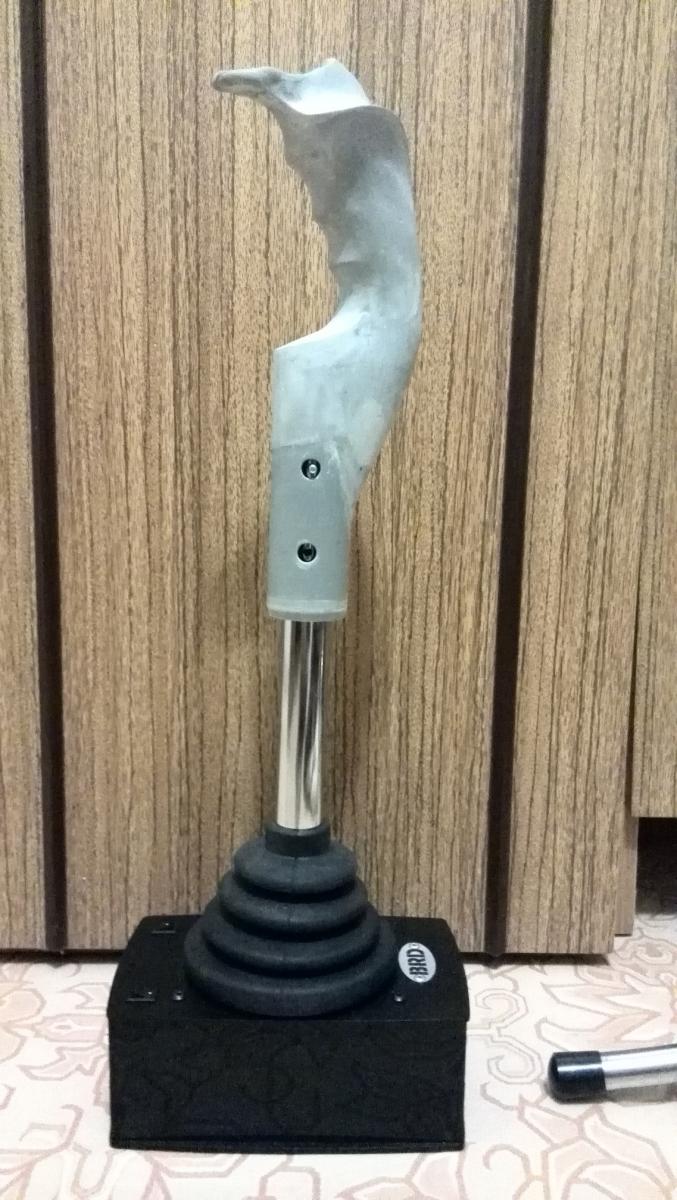

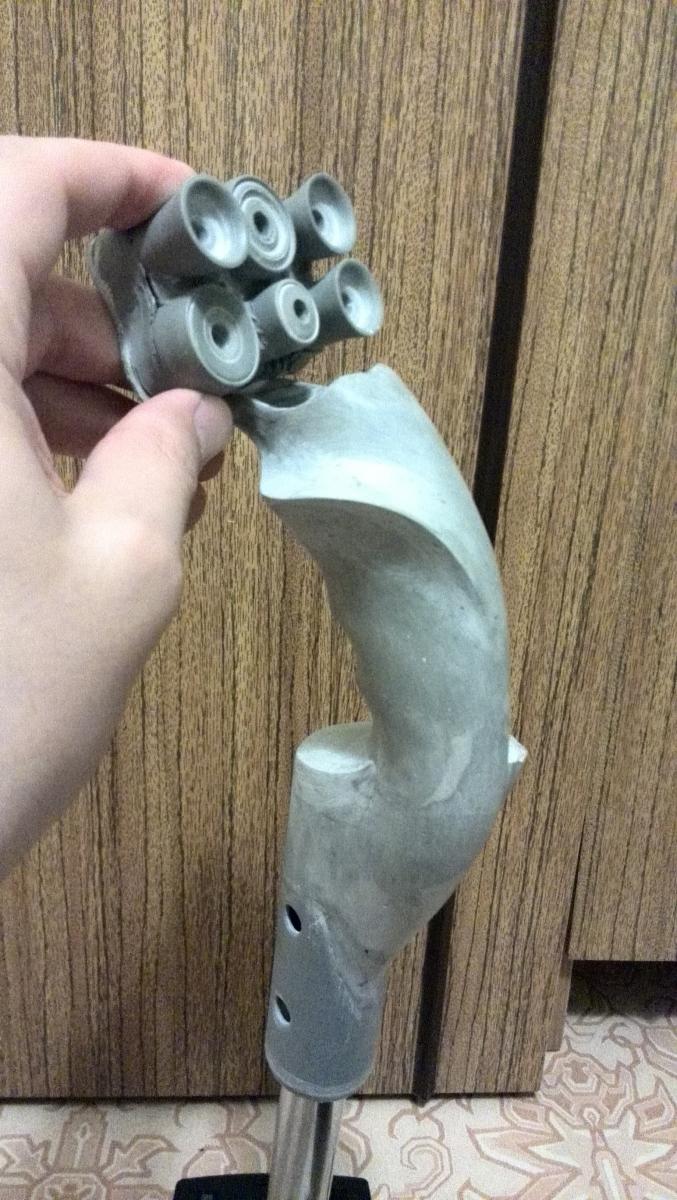

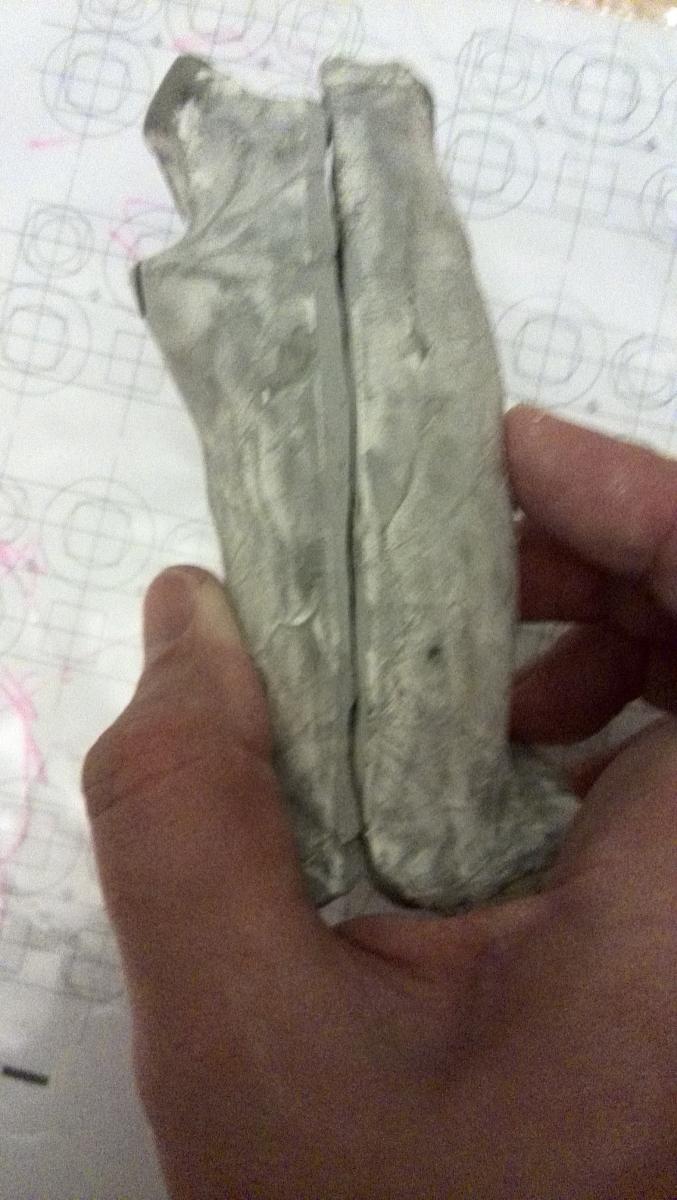

Вот в таком виде сейчас ручка )

[NOFELET]

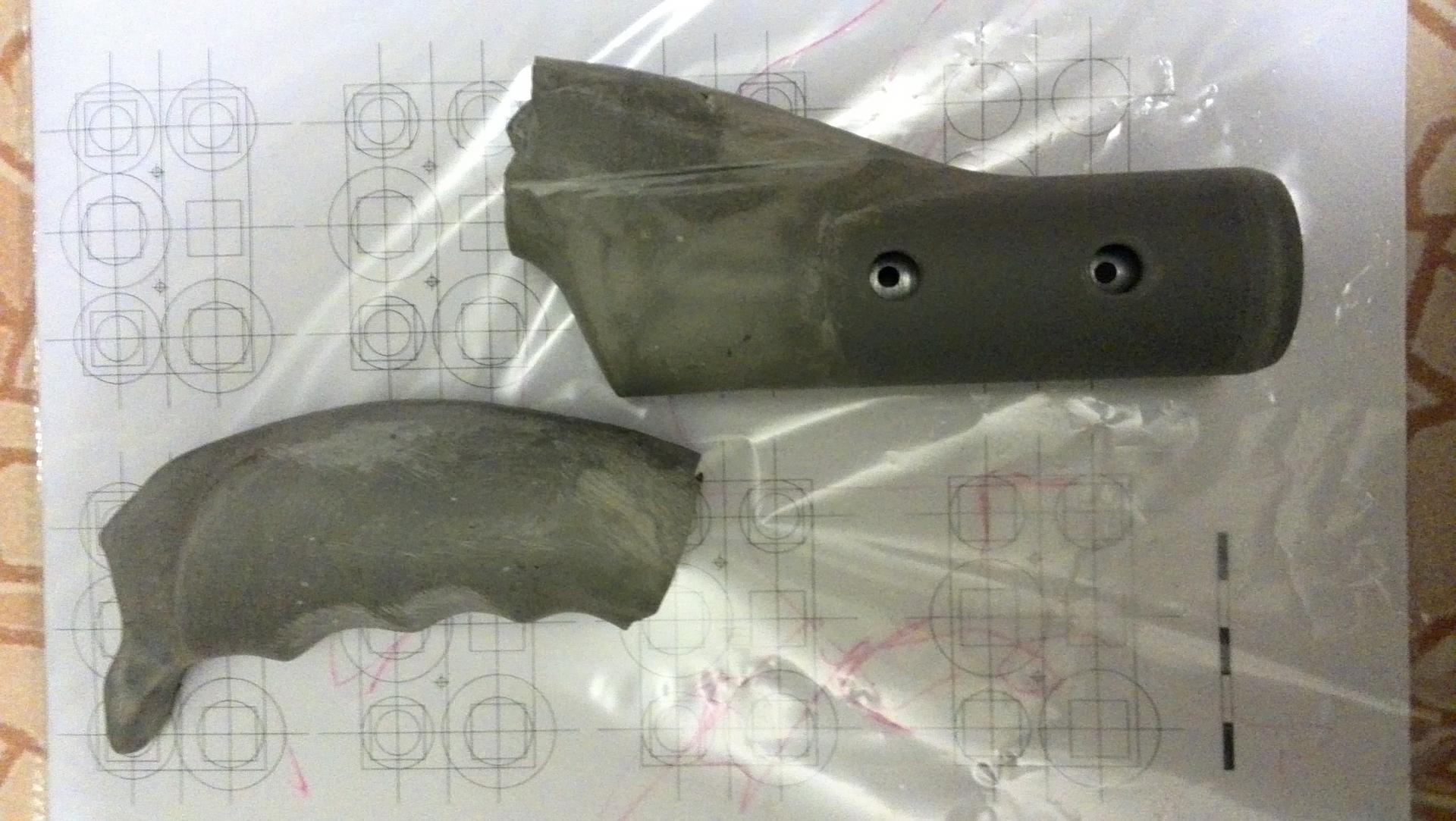

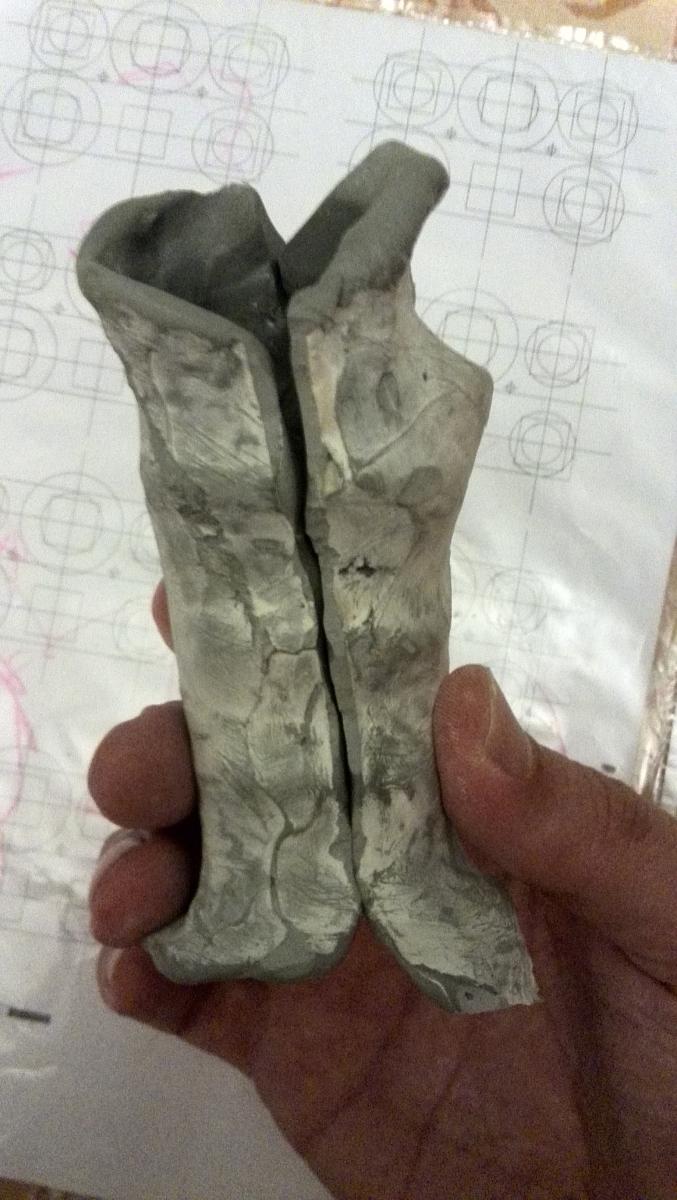

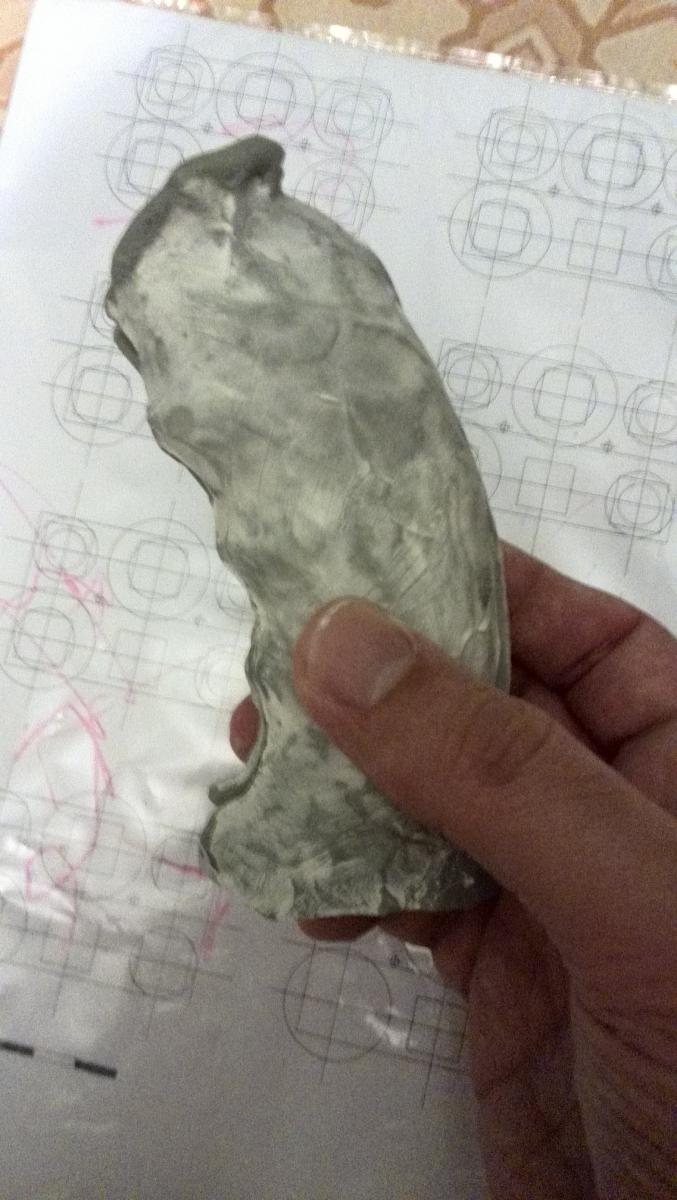

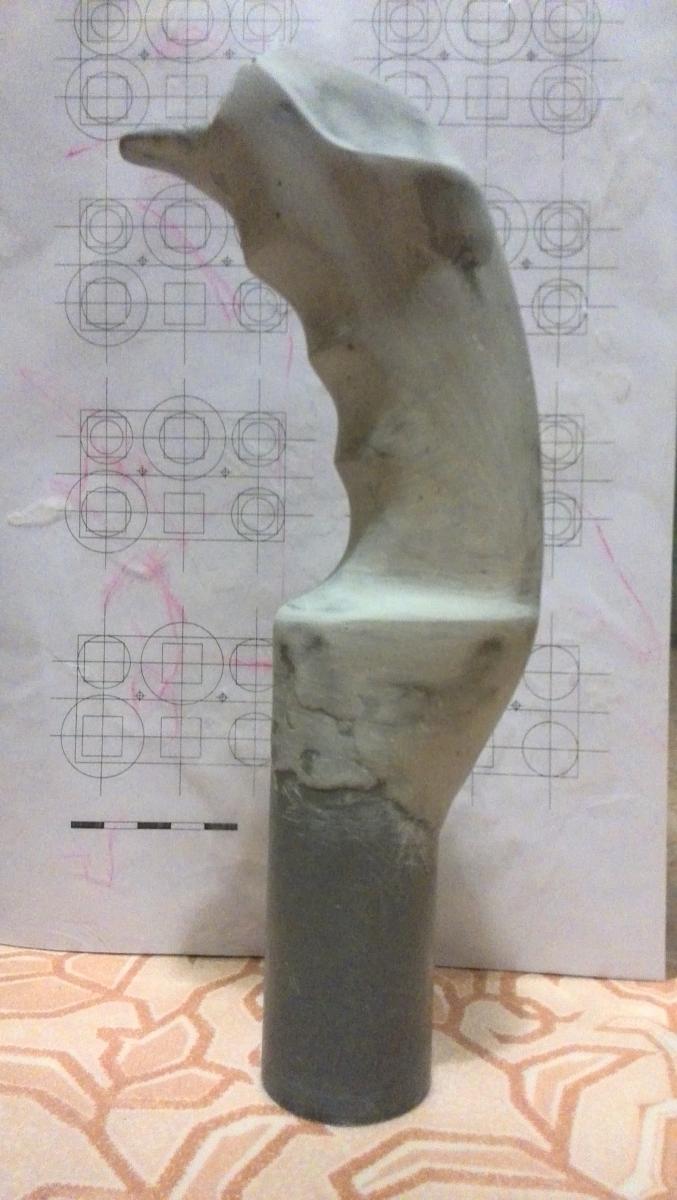

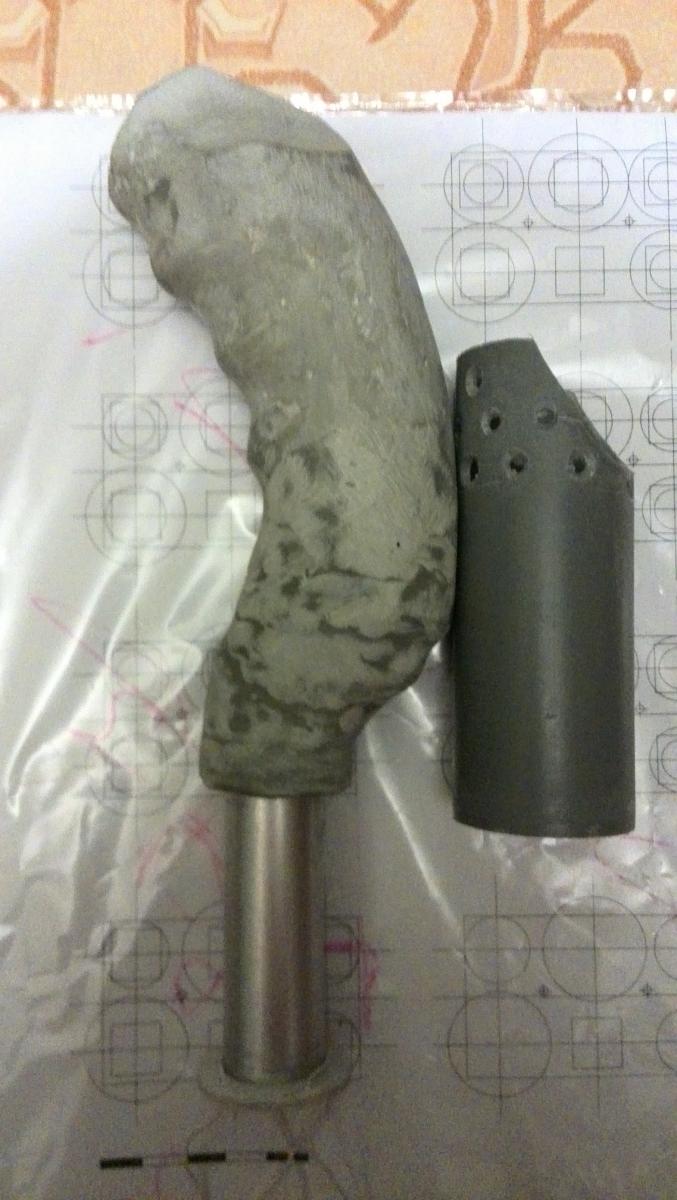

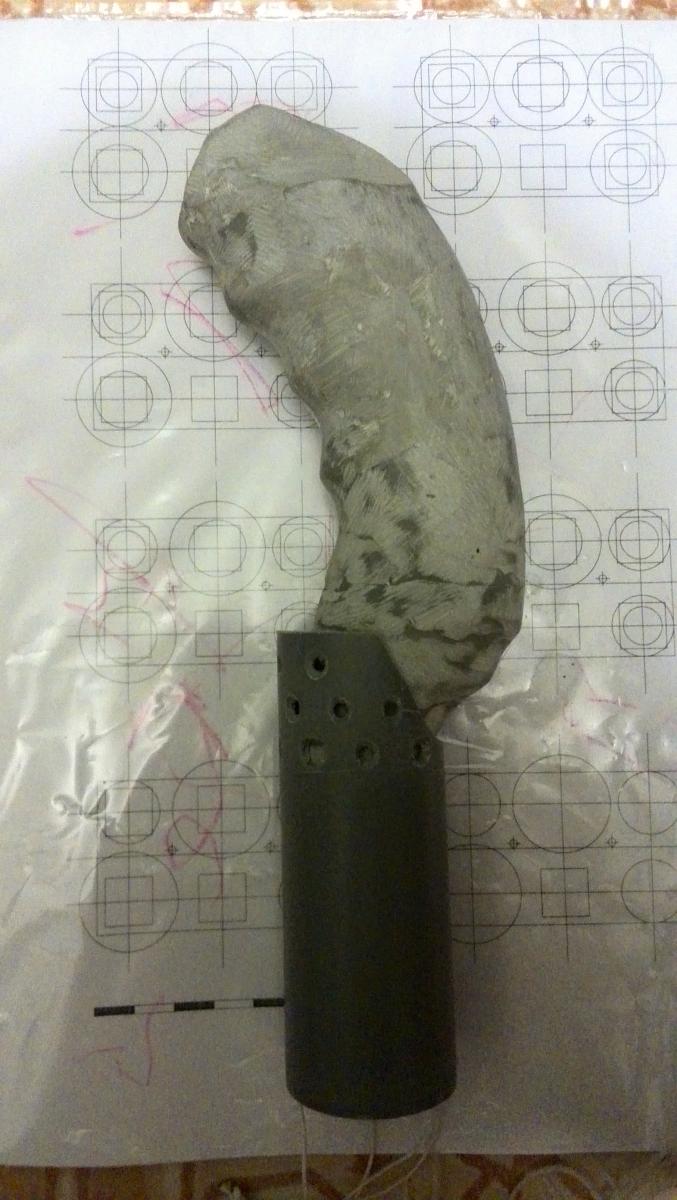

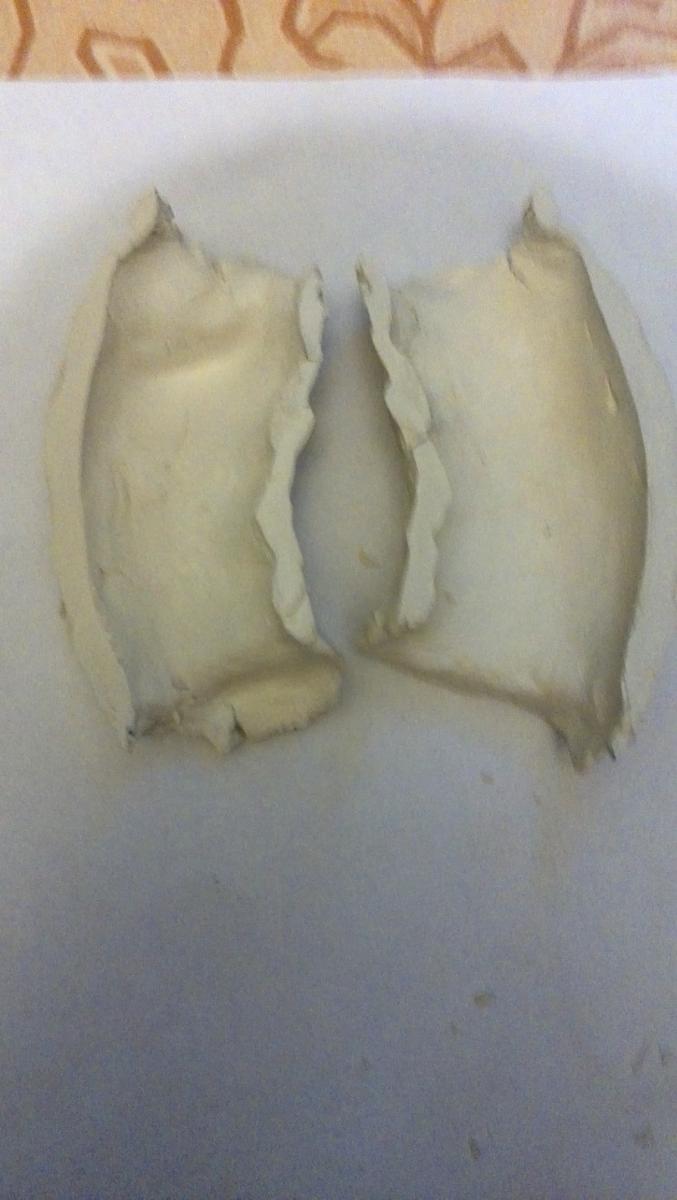

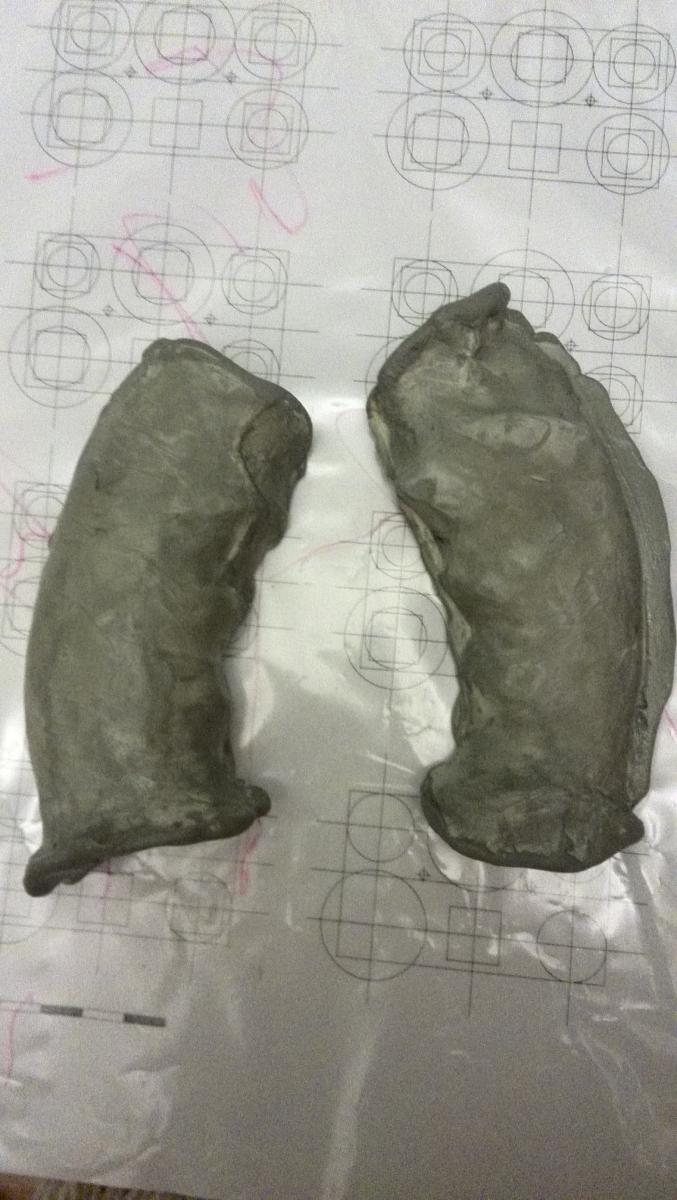

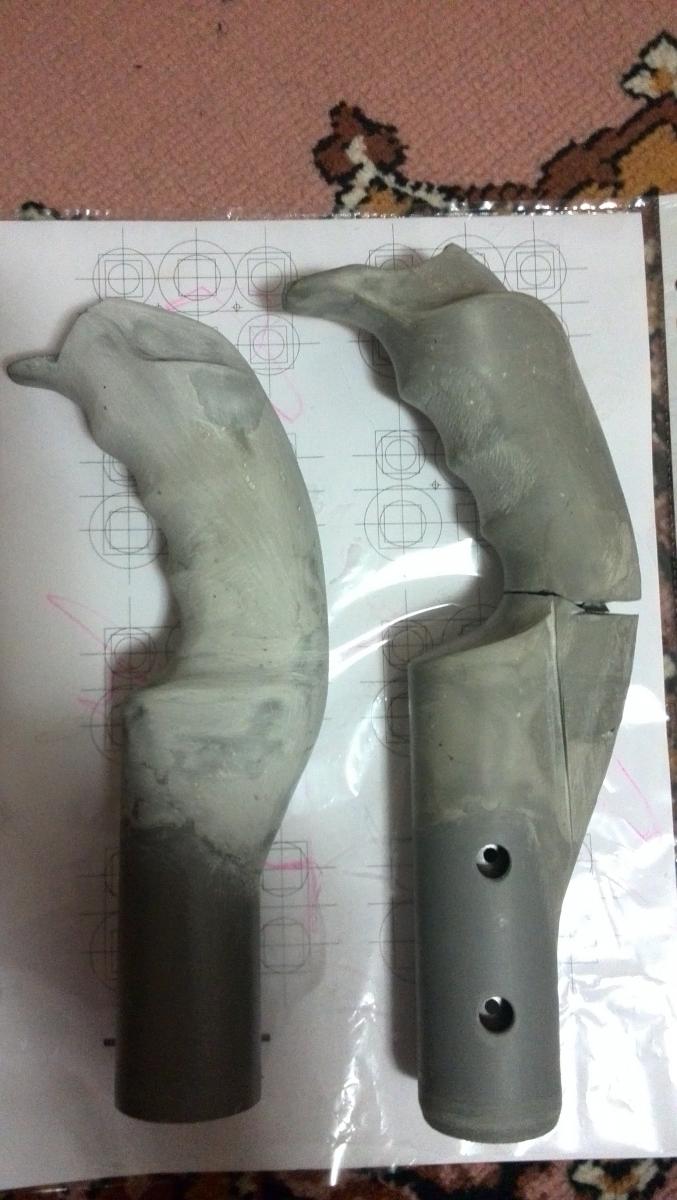

Попытался продеть провода-что то мешается. Пришлось пилить. Но перед этим попытался поломать руками, так как изначально сомневался в прочности конструкции только из эпоксилина, поэтому делал максимально толстые стенки. Зря сомневался, как не пыжился, поломать не удалось. Запас прочности избыточен. Как и вес. Поэтому решил облегчить конструкцию. Можно конечно эту ручку изнутри расточить, но без инструмента это долго, нудно, да и не интересно ) Решил другим способом новую сделать. Понятно, что можно взять гипс, силикон, ещё что-то, сделать более точные отливки, меньше доводить руками и т.д.. Сам знаю, что технологии не айс. Но делаю из того, что под рукой и на коленке, может быть кому-то такому же пригодится )

[NOFELET]

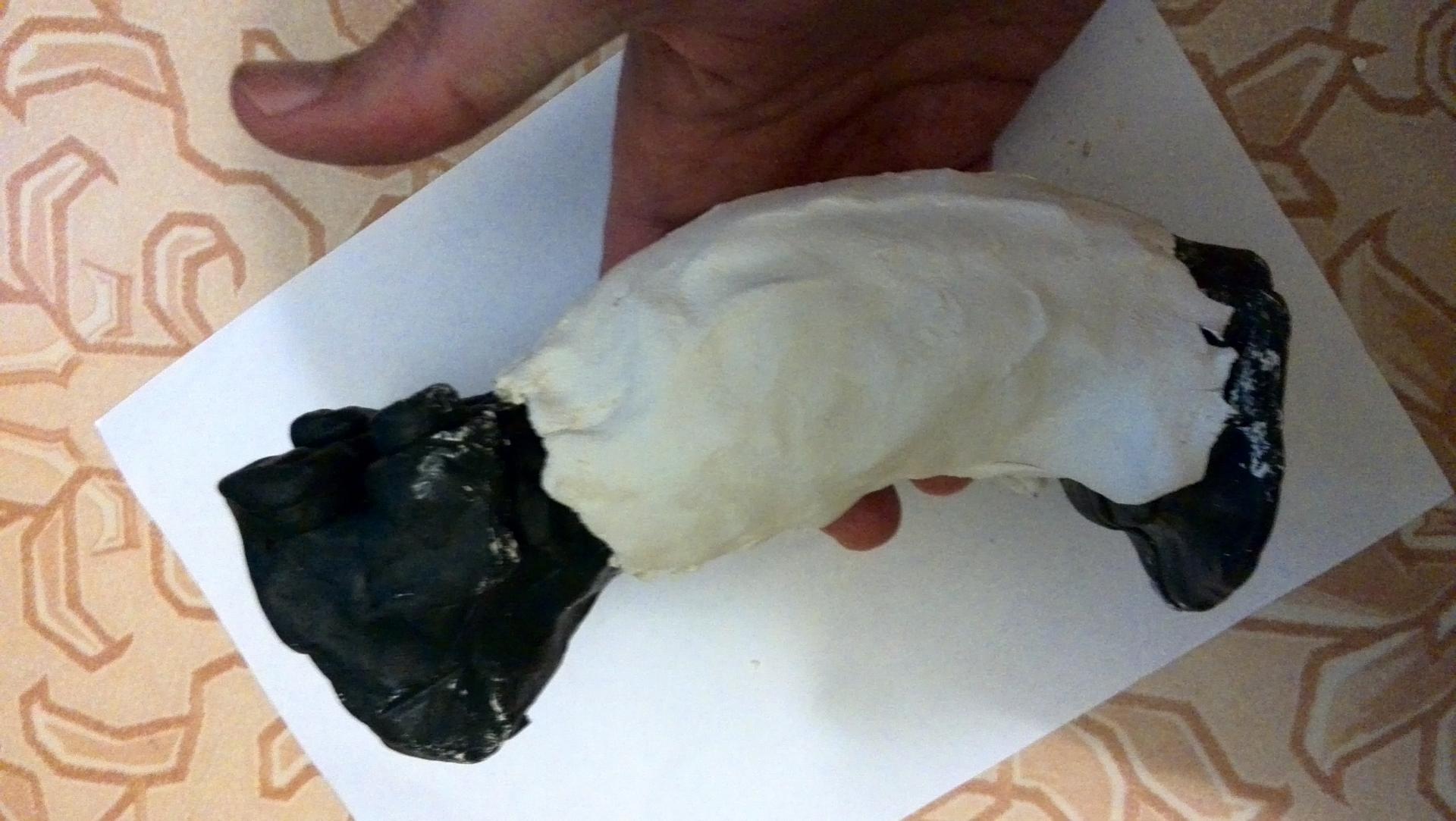

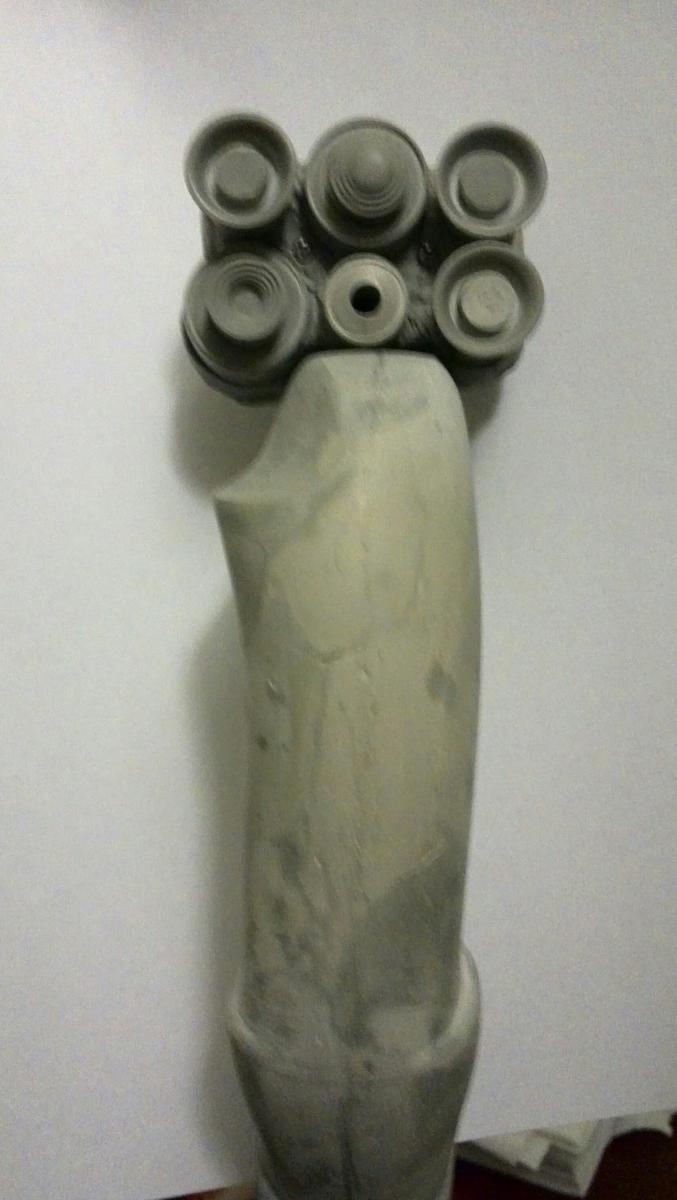

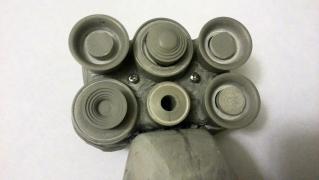

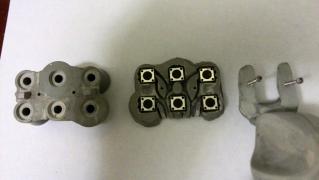

Наконец прилепил "голову". Теперь над курком голову ломаю. Кнопки ещё буду допиливать, пока пластилином прилепил, посмотреть.

[NOFELET]

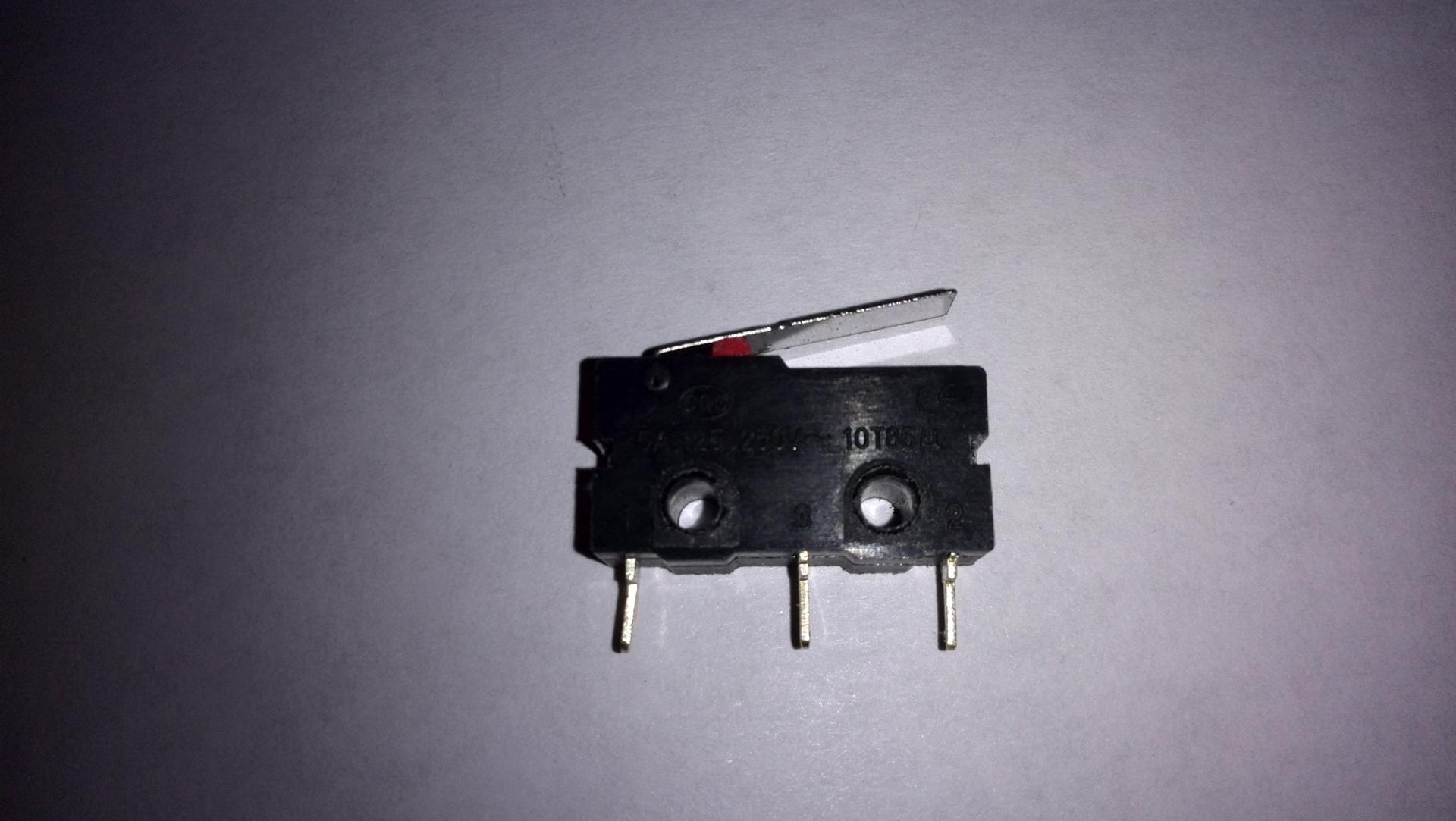

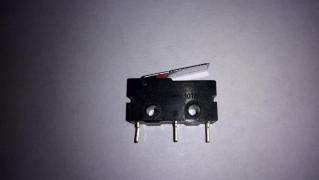

Самоделкины, подскажите распиновку этой кнопки, пожалуйста:

[=V=Heromant]

Самоделкины, подскажите распиновку этой кнопки, пожалуйста:

центральный контакт обычно замыкается на один из крайних. Вообще такие вещи проверяются тестером за 3 секунды, батарейкой и лампочкой - за 6 секунд... дольше искать саму батарейку с лампочкой...

[Komaroff]

Самоделкины, подскажите распиновку этой кнопки, пожалуйста:

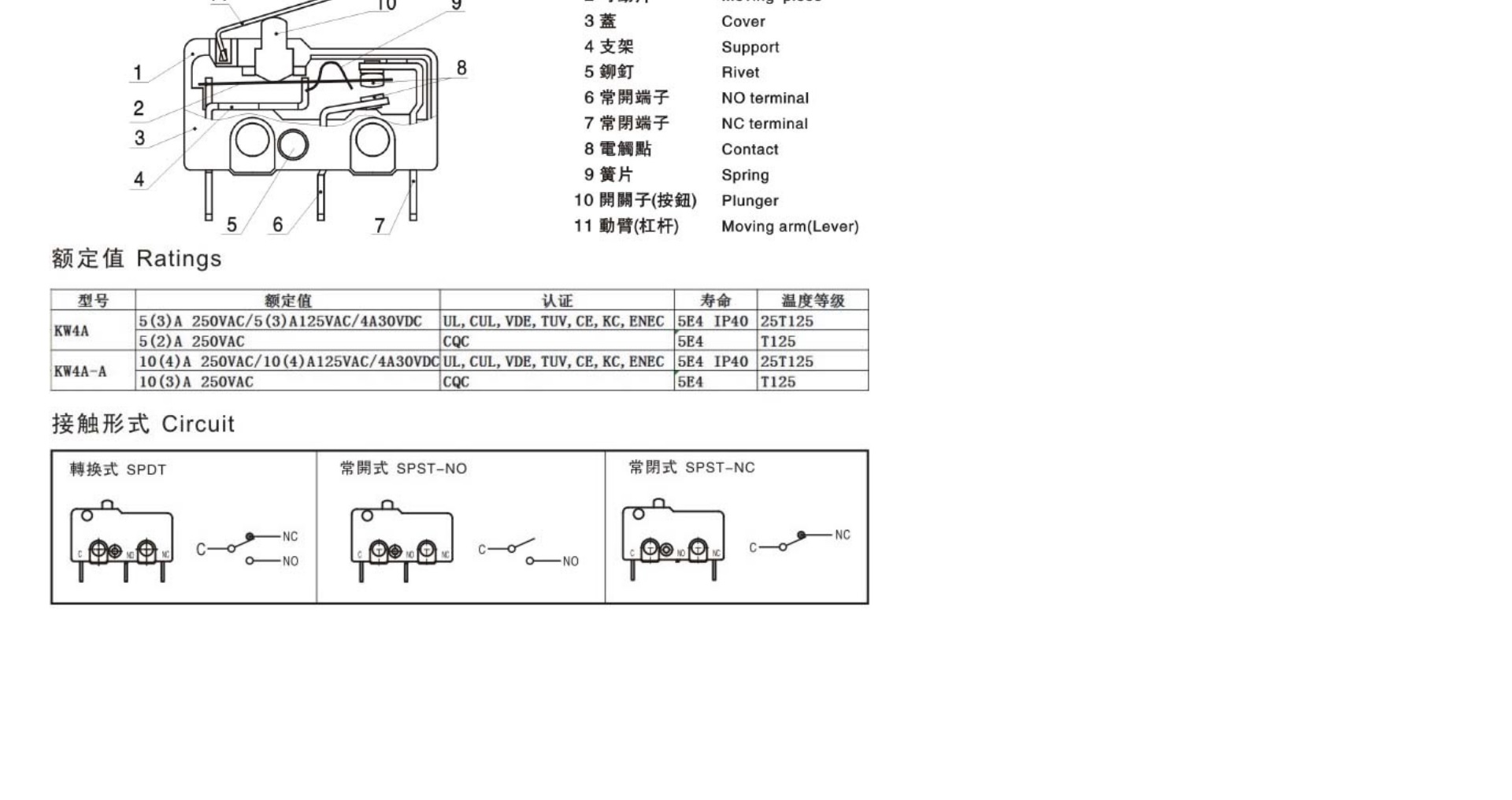

Лови.

Микропереключатель 10T85

K1014539855.pdf

На словах: общий контакт - под кнопкой, нормально замкнутый - с другого края, нормально разомкнутый - в центре.

Т.е. при нажатии замыкаются центральный контакт и контакт под кнопкой. Без нажатия замкнуты крайние контакты.

[=V=Heromant]

Вот блин, китайцы... Значит я ошибся в предыдущем посте... Давно его звонил...

[NOFELET]



Спасибо большое.
