Самодельная ручка для РУСа

[NOFELET]





Может кому пригодится, товарищ surinam1 на форуме тундры предложил интересный вариант по изготовлению ручку руса из полипропиленовых труб и фитингов.

По поводу кнопок, довольно интересная и подходящая кнопка ПК1С-1В. Есть хорошая инструкция по изготовлению хаток от джонни247.

И еще хатка от этого же товарищя раз, два и три.





Спасибо. Из труб рус видел, если бы эпоксилин с ним дружил, идеальный вариант был бы.

[U053]

Хатки делаются . С первого раза вряд ли. Но сделать можно.

[NOFELET]





Б-ррр , начитался ((( ... как все ужасно ... если бы все это ранее прочитал , ни когда бы не решился свою сделать ((( ... куда ни глянь , кругом ЗАСАДА ... ))) ...





)))))))

[U053]







Спасибо. Из труб рус видел, если бы эпоксилин с ним дружил, идеальный вариант был бы.

Смотря какой эпоксилин. Есть и ядреные.

А с трубами ППР-паяльник 25-40 Вт. Очень рекомендую. Сноровка некая нужна и жало чистое, но сваривается на ура.

Изменено 12 сентября 2015 пользователем U053

[NOFELET]

Хатки делаются . С первого раза вряд ли. Но сделать можно.

Согласен. Не самое простое дело, но и архисложного не увидел в этом ничего. Пока наверное с самодельными связываться не буду.

[U053]

Согласен. Не самое простое дело, но и архисложного не увидел в этом ничего. Пока наверное с самодельными связываться не буду.

У меня проблема с руками вылезла (низковато растут), но ...подобрал свои приемы, компоненты и пошло вроде. Оно того стОит. Сразу легче.

[NOFELET]

Смотря какой эпоксилин. Есть и ядреные.

А с трубами ППР-паяльник 25-40 Вт. Очень рекомендую. Сноровка некая нужна и жало чистое, но сваривается на ура.

Заставили задуматься ) А что за ядерный эпоксилин? Тоже Момент или чей-то другой?

[U053]

Попался тут в руки отечественный. Коричневый такой в белой глазури. Липнет ко всему. Название..не помню, но его у нас теперь широко продают. Но вылепить из него трудно-чисто клей густой.

Еще Контакт в синем цилиндре.

Изменено 12 сентября 2015 пользователем U053

[NOFELET]

У меня проблема с руками вылезла (низковато растут), но ...подобрал свои приемы, компоненты и пошло вроде. Оно того стОит. Сразу легче.



Просто не знаю нужны ли мне хатки на РУСе (в авиасимах новичек,сюда пришёл с Тундры,когда понял что самолеты мне интересны,а аркадность и походы за руку в играх никогда не любил. Но в итоге в ИЛ налетал часов 10 от силы, педали ВКБ-шные уже год стоят пылятся,получил,проверил,убрал. Сначала сын родился, потом с ремонтом завяз. Но вот скоро-скоро должен переехать,тогда уж полетаю. К тому моменту хочу быть во всеоружии )) )





[U053]

Хатки очень нужны. Желательно пару. На крайний случай-это четыре (пять) кнопки компактно поставленные.

Изменено 12 сентября 2015 пользователем U053

[=VIRPIL=Baur]

Хатки нафиг!

Вот какие разные мнения могут быть Обхожусь без них свободно , т.к. имею трекир.

Изменено 12 сентября 2015 пользователем -=NT=-Baur

[U053]

Хатки нафиг!

Вот какие разные мнения могут быть Обхожусь без них свободно , т.к. имею трекир.

И не летаешь на Су-25Т

Изменено 12 сентября 2015 пользователем U053

[Leningradez]









Описанные вами способы на мой взгляд требуют больше места и навыков работы с этими материалами. В электронике я тоже не особо,но контроллер есть,а там главное провода подвести. Цены, это да, 4-5 тыс за хатку- сильно.

Ну не знаю. По мне стекломат + эбоксидка самый простой из доступных вариантов.

Руки пока не дошли но теоретически разбил процесс на несколько этапов.

 Снять слепок матрицы с пластилиновой вороны образца.

 Изготавливаю каркас (для прочности крепления к рычагу) из проволоки  с переходом на необходимое соединение рус/палка (в данном случае лично я могу воспользоваться миг-сваркой, как вариант можно использовать горелка+флюс+припой (продается в магазинах сантехники)).

 Обматываю скелет стеломатом (либо стеклоткань) и пропитываю эбоксидной смолой (свободно можно купить в магазине автозапчатей рем. набор для бамперов).

 Примеряю полуфабрикат к матрице (матрицу необходимо смазать/покрасить по вкусу для безболезнего последущего разделения готового изделия и носителя отпечатка прототипа). При необходимости удаляем лишнее напильником.

 По месту добавляем стеломат в необходимые места для наращивания мяса до необходимой конфигурации и обильно удобряем новой порцией смолы.

 После застывания вновь идем в магазин автозапчастей    и покупаем шпаклевку для бамперов. Наносим шпаклевку в необходимые места (каверны и т.д.). До момента высыхания можно использовать напильник для получения ребристой поверхности на свежей шпаклевке. Вновь обрабатываем изделие напильником (наждачной бумагой) и красим.

Изделие можно разделить на две части.

Первая (нижняя), для хвата ладони

и Вторая (верхняя) для монтажа кнопок, хаток, курка.

В процессе можно сделать в теле закладные из болтов и гаек по необходимости. Также можно вложить в нижнюю часть трубку (например металло-пластик) для упрощения протягивания проводов.



На самом деле звучит гораздо страшнее чем выглядит все действие в процессе. На практике ремонт (наращивание) отколотой и утраченной части капота (10см * 20см) заняло часа три-четыре (исключая грунтовку-покраску).



Место надо минимум. Главное требование хорошая вентиляция.



Второй вариант действительно сложный и трудоемкий (хотя подобным методом мы в детстве отливали всякие безделушки, например копию пистолета Люгер).

[U053]

Ужасть!



Однако, завели на поделать. А то уже все на помойку хотел выкинуть вместе с дисками. Спасибо!

Изменено 12 сентября 2015 пользователем U053

[=V=Heromant]

Хатки нафиг!

Вот какие разные мнения могут быть Обхожусь без них свободно , т.к. имею трекир.

Хатка - это 4 кнопки. На обзор их задействовать не обязательно, а в остальном они гораздо удобней и занимают меньше места, чем те же 4 кнопки, расположенные обычным способом. Потому утверждение крайне спорное.

[=VIRPIL=Baur]

 Потому утверждение крайне спорное.

Это я "в пику" Михаилу написал. Мы с ним традиционно спорим.

[U053]

Это я "в пику" Михаилу написал. Мы с ним традиционно спорим.

Да.

Как в том анекдоте: Стреляйте. Это Феликс. Граф в него всегда стреляет.

[NOFELET]

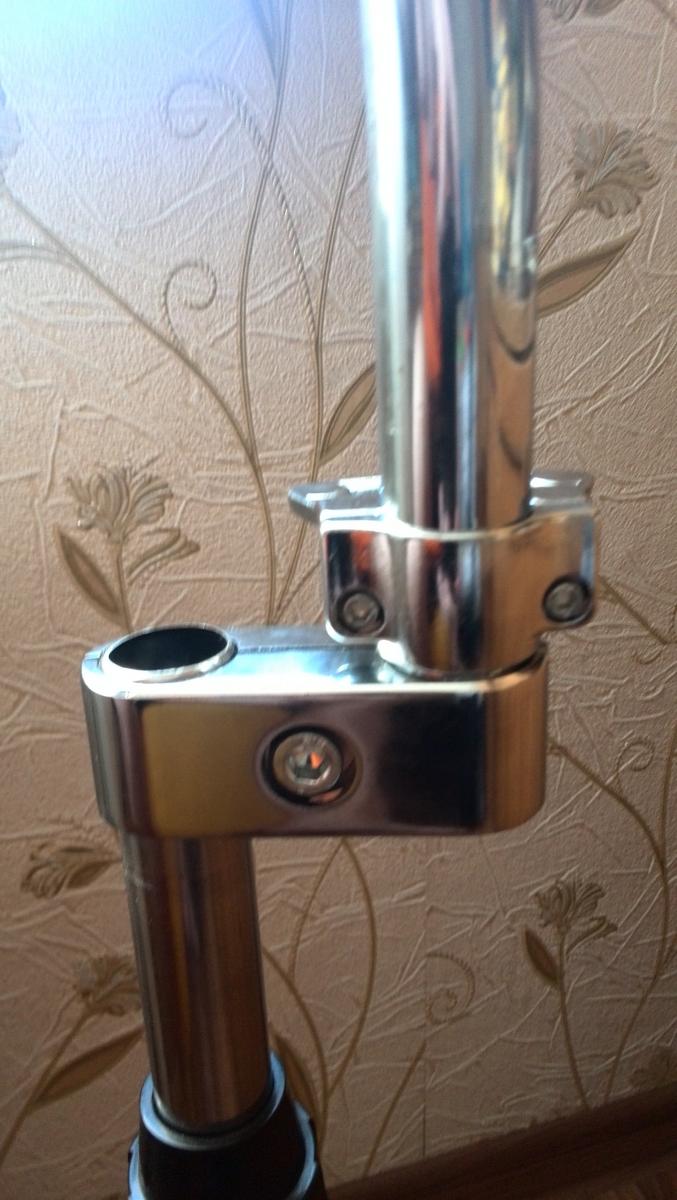

Да,не думал я, что найти трубу, в которую бы вставлялась 25-я такая проблема. И сварщиков знакомых оказывается не осталось. Видимо придётся так из джокера делать. Не хочется конечно, сварка как-то надежнее..

Изменено 16 сентября 2015 пользователем NOFELET

[NOFELET]

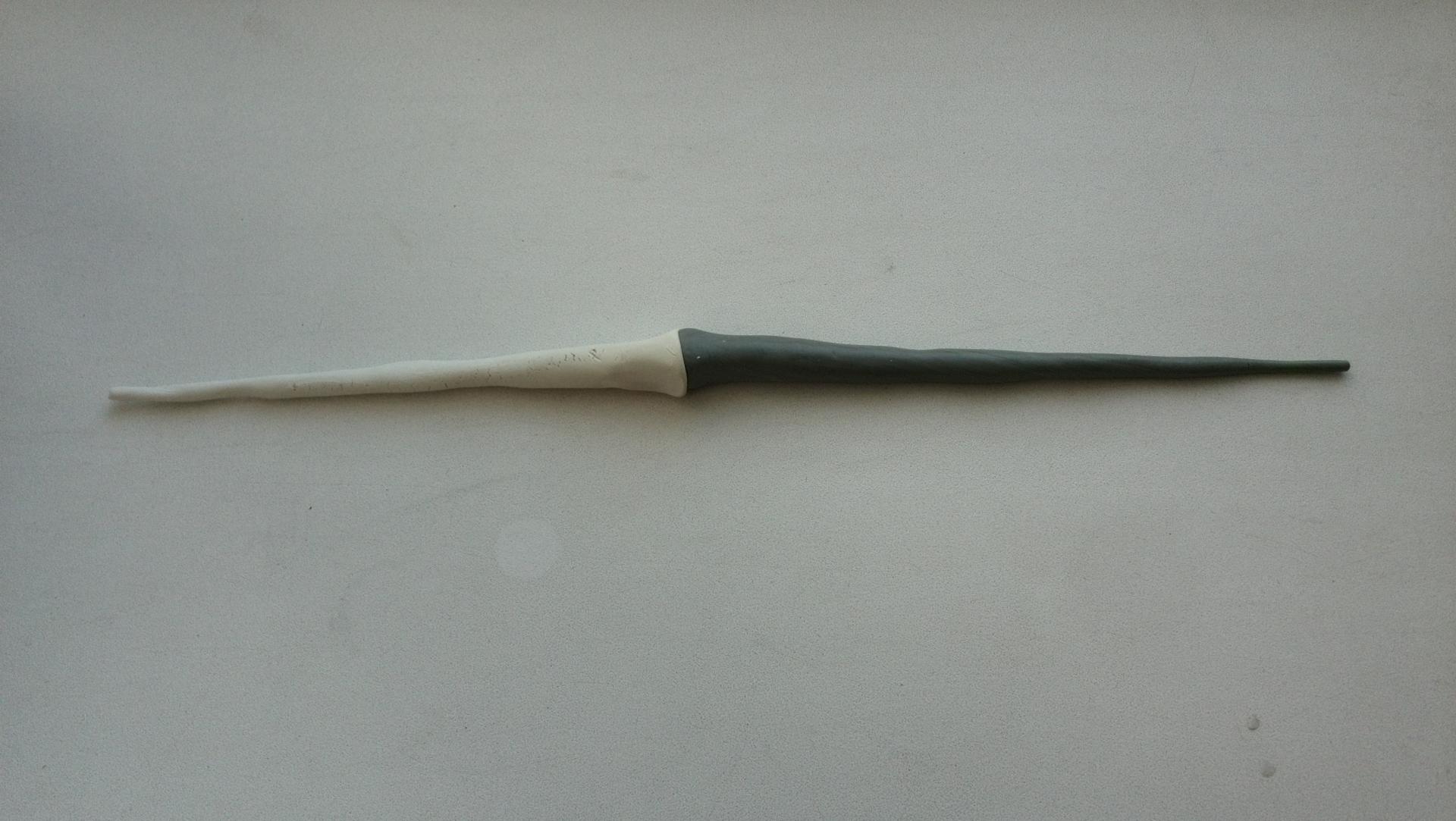

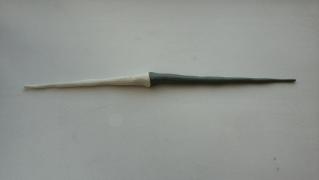

Ещё вот такую "колбаску" слепил, застынет, буду краш тесты проводить )

Изменено 16 сентября 2015 пользователем NOFELET

[U053]

Наверное лучше В 25ю вставлять?

[gran]

Дабы не плодить новых тем, кто то знает расшифровку обозначений псз-м, ку-с, кн-м и 4пс?



http://cs625227.vk.me/v625227425/400a9/SlIhePCGyFM.jpg



Изменено 17 сентября 2015 пользователем gran

[NOFELET]

Наверное лучше В 25ю вставлять?

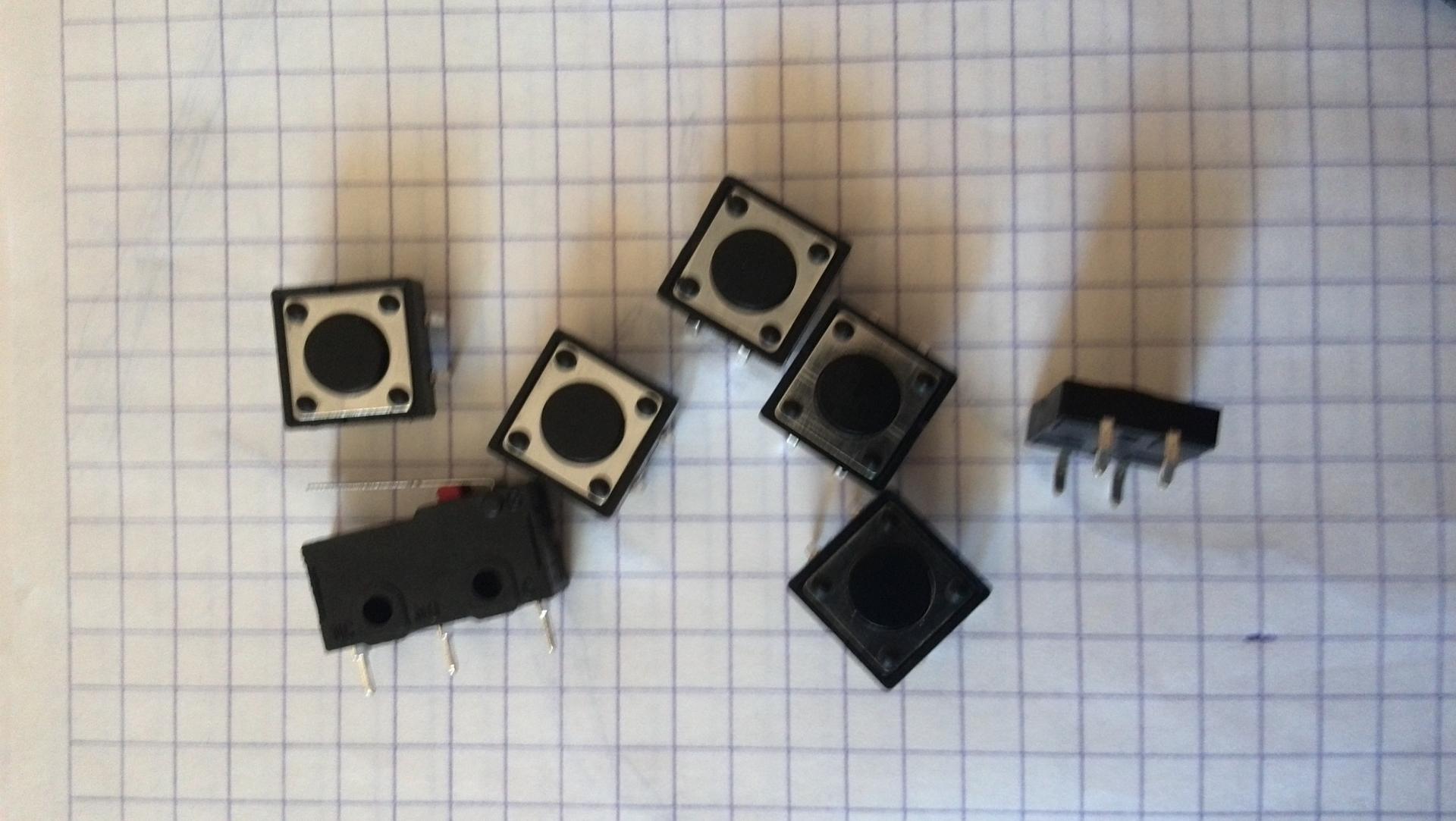

Скорее всего так и сделаю,просто под мою задумку лучше подошла бы надеваемая на 25. P.S.Сегодня наконец нашёл таки и купил кнопки. А ещё мой подстульник уже в пути )

[VictorUs]

Дабы не плодить новых тем, кто то знает расшифровку обозначений псз-м, ку-с, кн-м и 4пс?



http://cs625227.vk.me/v625227425/400a9/SlIhePCGyFM.jpg



А это типа таких http://www.chipdip.ru/product0/8802410733/

http://www.chipdip.ru/product0/8819877634/

По цене)



[U053]

Скорее всего так и сделаю,просто под мою задумку лучше подошла бы надеваемая на 25. P.S.Сегодня наконец нашёл таки и купил кнопки. А ещё мой подстульник уже в пути )

А у меня с кнопками облом. Магазин подшефный переехал и торгует теперь только с конторами. В Чип и дейле нужных нет. Хотел хатки поосваивать...

[NOFELET]

А у меня с кнопками облом. Магазин подшефный переехал и торгует теперь только с конторами. В Чип и дейле нужных нет. Хотел хатки поосваивать...

Да у меня тоже тот ещё квест. Всего 3 магазина в городе, где есть кнопки меньше кулака размером, один торгует только по безналу, в двух других как раз купил- в одном прямоугольную, в другом квадратные.

[gran]

Да у меня тоже тот ещё квест. Всего 3 магазина в городе, где есть кнопки меньше кулака размером, один торгует только по безналу, в двух других как раз купил- в одном прямоугольную, в другом квадратные.

http://iarduino.ru/shop/Sensory-Datchiki/dzhoystik.html

такой не пойдет?

А это типа таких http://www.chipdip.ru/product0/8802410733/

http://www.chipdip.ru/product0/8819877634/

По цене)



Я в плане самой расшифровки. Допустим 4пс это 4-х позиционный стик. А вот как допустим расшифровать ку-с ума ни приложу.

[NOFELET]

такой не пойдет?



Это он как хатка или как министик идёт? Спасибо за ссылочку, но пока наверное так сделаю, без хаток, из того что уже есть, а дальше, если во вкус войду и пойму что мало кнопок, может ещё ручку сделаю )

[gran]

Это он как хатка или как министик идёт? Спасибо за ссылочку, но пока наверное так сделаю, без хаток, из того что уже есть, а дальше, если во вкус войду и пойму что мало кнопок, может ещё ручку сделаю )

не знаю, просто ссылку на контроллеры сохранил как то.

[=VIRPIL=Baur]

посмотрел плату с двух сторон. Это министик с кнопкой.

[U053]

посмотрел плату с двух сторон. Это министик с кнопкой.

Так это там написано

[=VIRPIL=Baur]

Так это там написано

Я не читатель

[gran]

посмотрел плату с двух сторон. Это министик с кнопкой.

На хатку не пойдет?

[=VIRPIL=Baur]

На хатку нет.

[Komaroff]

На хатку не пойдет?

Врядли. Габариты не те, даже если вместо резисторов приделать кнопки.

А как министик есть один момент. В том, который есть у меня, окно, в котором упирается шток в крайних положениях, круглой формы. Поэтому в диагональных положениях штока невозможно достичь максимального сигнала оси. Я даже надфилем растачивал окно до квадратной формы. Но в итоге так никуда и не применил

[U053]

В руле геймтриксовом такая штуковина. Контроллер руля ее как хатку использует.

Этим вопросом Алекс Оз владел(-ет)

[-DED-LesNOY]

.... Всего 3 магазина в городе, где есть кнопки .....

Как то загуглил инт-магазин с Питерским адресом, так там комплектующие от « CH », в т.ч. министики, кнопки, хатки в сборе и пр. Я думаю очень надежные и качественные, правда и не дешевые, только под заказ. Название магаза сейчас не вспомню, но на работе кажись записывал ссылку в ежедневник ...

[NOFELET]

Как то загуглил инт-магазин с Питерским адресом, так там комплектующие от « CH », в т.ч. министики, кнопки, хатки в сборе и пр. Я думаю очень надежные и качественные, правда и не дешевые, только под заказ. Название магаза сейчас не вспомню, но на работе кажись записывал ссылку в ежедневник ...

Если найдёте, киньте ссылочку, я думаю не только мне будет полезно.

[-DED-LesNOY]

Если найдёте, киньте ссылочку, я думаю не только мне будет полезно.

Попробую поискать, когда вернусь из командировки.



... точно помню,что видел в каталоге еще и типа такие штучки (см.вложения, так - для интересу посмотреть) производства CH, но это "чистое профи" - для игрушек, вероятно не рентабельно

APEM-FG-FixedGrip.pdf

APEM-HS-ThumbControls.pdf

APEM-SN-SingleAxis.pdf

APEM-TH-SingleAxis.pdf

APEM-TW-ThumbControls.pdf

[Sokol1]





0.02$:



Jet fighter joystick are done for that specific fighter (F-16, Su-27...) needs.



Crane joystick are done for crane specif needs.



Think in computer flying games specif needs: look at gunsight, zoom, center TrackIR, etc...



[Komaroff]

Sokol1 прав, хотя и не оригинален.

Вольный перевод:

РУС реактивного истребителя (F-16, Su-27...) сделан для специфических нужд;

джойстик крана имеет крановые фишки;

компьютерным авиаиграм наиболее нужны специфические функции: взгляд через прицел, зум, центровка обзорки и т.д.



Ранее, насколько я помню, уже пришли к выводу, что разработчику придется решать что важнее. Аутентичность реальному РУС/РУД или удобство при компьютерных полетушках.
