Продам механику для доп.осей/квадранта, РУДа.

[-DED-Rapidus]

почем педали будут?

[-DED-Groom]

А где педали?

[=VIRPIL=mega_mozg_13]

педали где?

[DVik]

какие педали?

[DVik]

Изменения по механикам:





Все механизмы рассчитаны на без контактные датчики с меж центровым расстоянием крепежа 35мм и отверстиями под винты М3.

Изготовление механик 1-4 недели.



Маленькая механика (Механизм ДОП v2), без изменений: Цена - 300р.

Ход 84,6 градуса



Большая механика (Механизм РУД М6 компакт v2.2), переработана: Цена - 780р.

Ход 73,74 градуса







Датчики:
Цифровой датчик на базе TLE5010 (для работы с контроллерами с прошивкой MMJoy2)
Цена - 10$
Комплектуются магнитами диаметром 5мм и толщиной 2мм.







Как было сказано выше рукоятки снимаются с производства, до момента публикации новых рукояток

UPD: подправлено.



Механизм ДОП v2.pdf

Механизм РУД М6 компакт v2.2.pdf

Изменено 21 января 2016 пользователем =V=Heromant

[-DED-Rapidus]

DVik, вертолетные, почем? тут народ меня периодически спрашивает за твои педали, которые мне делал, сколько стоят в изготовлении

[DVik]

DVik, вертолетные, почем? тут народ меня периодически спрашивает за твои педали, которые мне делал, сколько стоят в изготовлении

Аааааа



Позже в личку или скайп отпишусь. Там переделки большие

[-DED-Rapidus]

мне не надо ))) лучше сюда  чтоб я на пост носом тыкал

[DVik]

темке ап

[-DED-Groom]

В ожидании чуда (с)

[LetNab__]

А что это ?

Можно увидеть как оно выглядит уже в финальной сборке ?





Извините, руки у меня кривые, я честно говоря даже не понимаю что это на чертежах и как вы это используете.

Верно ли я понимаю, что это для сайтековского квадранта ?



Если у меня есть такой, что с ним можно сделать ?



У меня их даже два, один не рабочий, там совсем беда с электроникой, тупо не определяется виндой.

[Venor]

А что это ?

Можно увидеть как оно выглядит уже в финальной сборке ?





Извините, руки у меня кривые, я честно говоря даже не понимаю что это на чертежах и как вы это используете.

Верно ли я понимаю, что это для сайтековского квадранта ?



Если у меня есть такой, что с ним можно сделать ?



У меня их даже два, один не рабочий, там совсем беда с электроникой, тупо не определяется виндой.

Выглядеть может так, или так, и даже так. Всё зависит от вашей фантазии. Это универсальная механика. Качество на высоте (проверено на себе).

А у сайтековского квадранта проще заменить контроллер (датчики при необходимости). Как вариант - проект MMjoy2 (ссылки на обсуждения там есть).

[LetNab__]

Выглядеть может так, или так, и даже так. Всё зависит от вашей фантазии. Это универсальная механика. Качество на высоте (проверено на себе).

А у сайтековского квадранта проще заменить контроллер (датчики при необходимости). Как вариант - проект MMjoy2 (ссылки на обсуждения там

      Фантастика какая то. Как такое сделать ? Можно как нибудь заказать такой девайс ?



Имеется РУД Кабана и Тротл квадрант, с одной стороны я доволен вроде как, но тем не менее эти девайсы выглядят, ну не знаю, монументально что ли, и более атмосферно

Плюс диоды, которые загораются когда БК подходит к концу например, это же мечта блин !

Но у меня руки кривые, я такое никогда не смогу сделать



Инженеры трасмастера свои диоды расположили черт знает где, я их вообще не использую, из за того, что они тупо не видны за рукояткой РУД.

Да и настроить их так, как в этих девайсах врядли получится.

[DVik]

Изложите хотелки в личку, далее посмотрим

[LetNab__]

Изложите хотелки в личку, далее посмотрим

Изложил, надеюсь не буду послан в лес с моими хотелками

[=SAE=true_Dentist_32]

Изложил, надеюсь не буду послан в лес с моими хотелками

Комесар а что вы хотите? мне здаеться нашы хо телки совпадут)может и мне тоже заказать,тоды влес пойдем вместе)

[DVik]

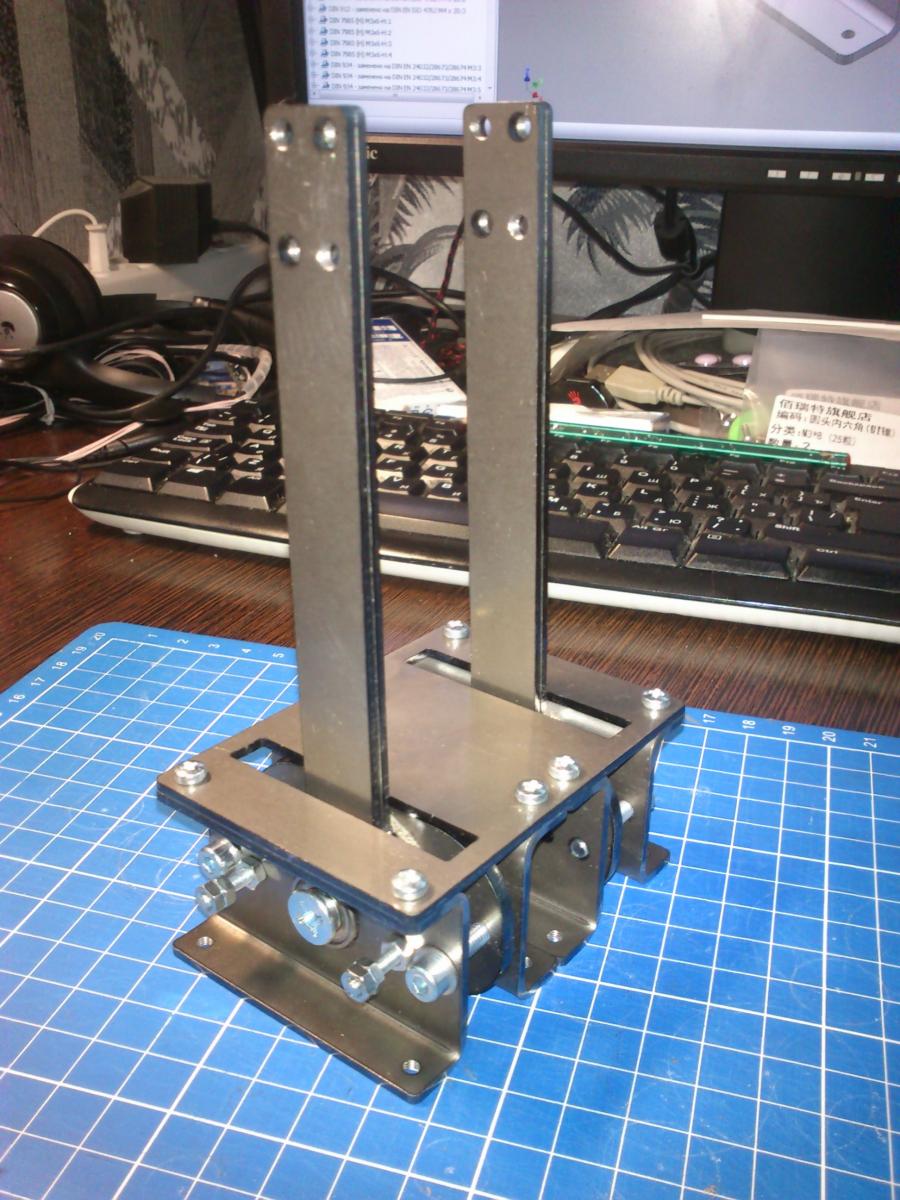

Свежая железяка

[DVik]

теме ап

[DVik]

теме ап

[DVik]

Шаблончик для разметки под мелкую механику.

Механизм ДОП v2 - Шаблон .pdf

[myselfcontrol]

Хорошие у DVik датчики, смело покупайте, все аккуратно сделано и естественно, отлично работает. Доставка из России, что тоже плюс, ибо недорого.

Изменено 23 июля 2016 пользователем myselfcontrol

[DVik]

Up

[DVik]

Ап, большой механизм притормаживается в связи с конструктивными доработками

[DVik]

ап

[DVik]

Ап

[=Xone_96=Allen_and_Heath]

В качестве апа - 3 штук мелькой не найдутся?

[DVik]

В качестве апа - 3 штук мелькой не найдутся?



В наличии

[Swift_CCCP]

Подскажите, а вы не рассматривали следующие моменты:

1. Что бы к механике шла верхняя пластина несколько большего размера.

Например продаются пластиковые корпуса под различные нужды, что бы сняв с него крышку

можно было прикрутить пластину с механикой и получить "приборную панель"

2. Нет ли возможности рассмотреть внесения или дополнения в мелкую механику

что бы она самовозвращалась в сренее положение, а в крайних были бы концевики.

Получился бы рычаг управления Шасси.

[DVik]

Подскажите, а вы не рассматривали следующие моменты:

1. Что бы к механике шла верхняя пластина несколько большего размера.

Например продаются пластиковые корпуса под различные нужды, что бы сняв с него крышку

можно было прикрутить пластину с механикой и получить "приборную панель"

2. Нет ли возможности рассмотреть внесения или дополнения в мелкую механику

что бы она самовозвращалась в сренее положение, а в крайних были бы концевики.

Получился бы рычаг управления Шасси.



Ну тут вроде тема про "стандартные" изделия.

А так возможна практически любая конфигурация механик.

[=Xone_96=Allen_and_Heath]

Дел

механику М6 компакт - 2 шт. найдутся ?



)))

Изменено 26 февраля 2017 пользователем =VNVV=Steata

[DVik]

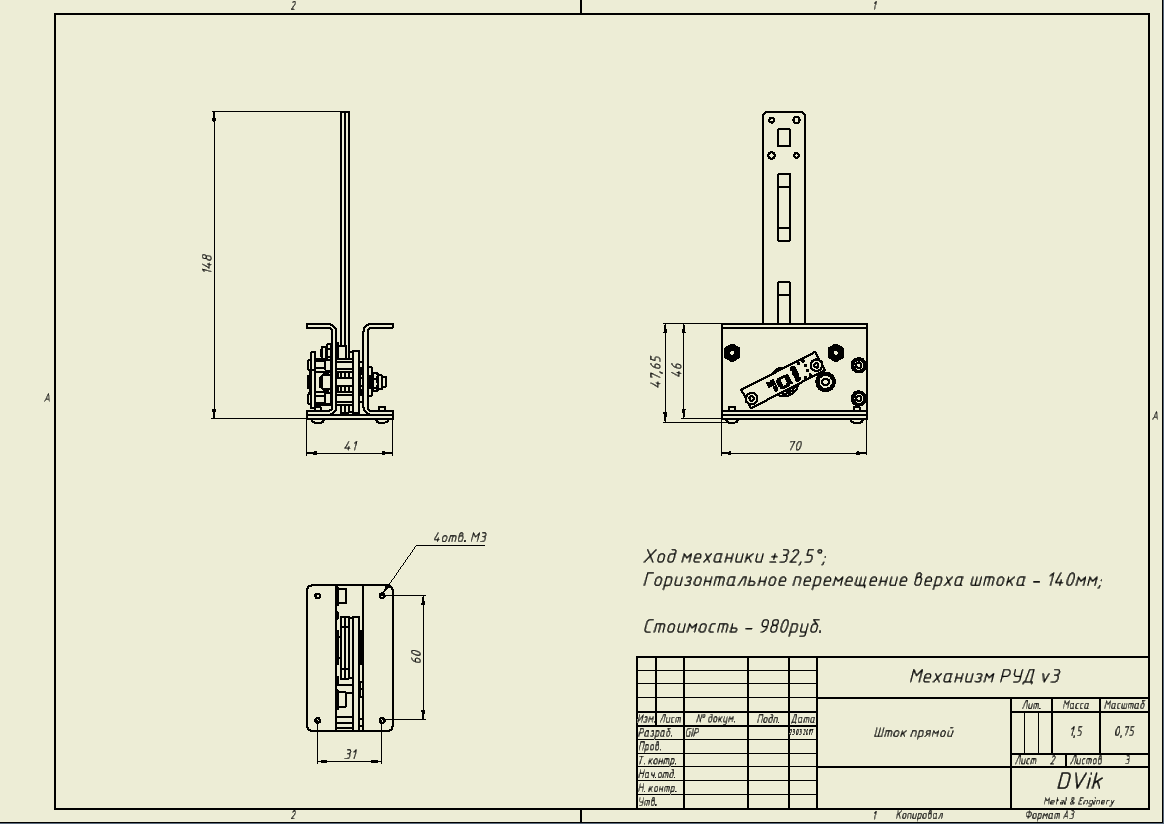

Новая версия большого механизма.

Переработана система загрузки (теперь тяжелые металлические ручки хорошо фиксируются).



Ход механики 65 градусов (+-32,5)

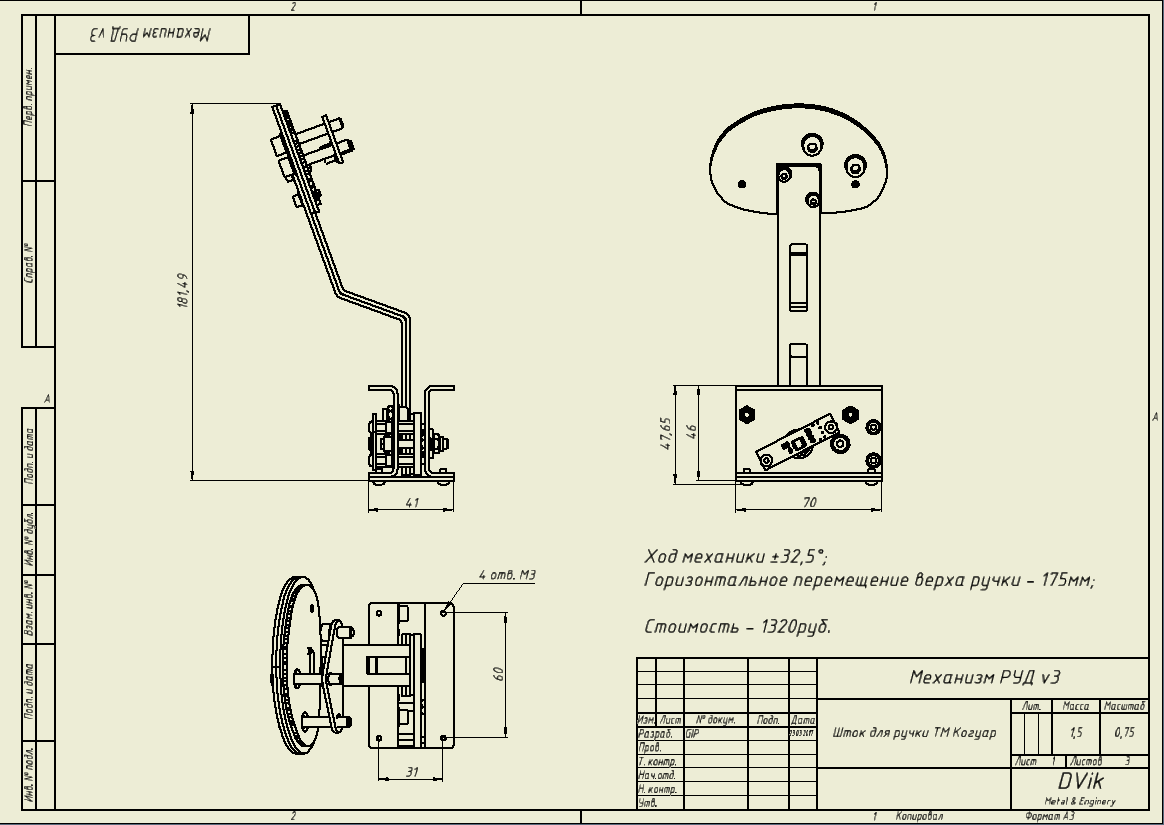

Линейные перемещения 140мм (для прямого штока) и 175мм (для штока Кота).



По желанию заказчика форма и размер штока может быть иным.

[DVik]

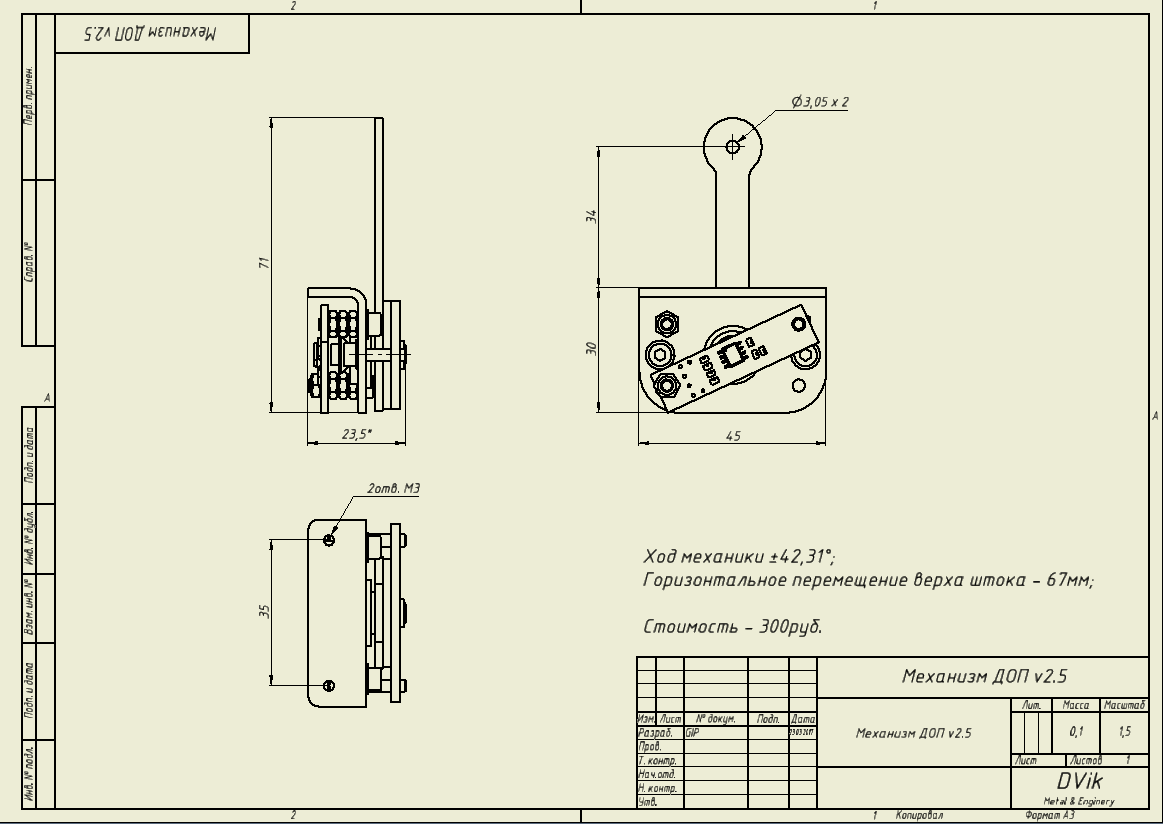

Маленький механизм:

Ход 84,62 градуса (+-42,31)

Линейное перемещение 67мм (по отверстию в штоке)

Цифровой датчик на базе TLE5010 (для работы с контроллерами с прошивкой MMJoy2)
Цена - 500 руб.
Комплектуются диаметральным магнитом диаметром 5мм и толщиной 2мм.





[DVik]

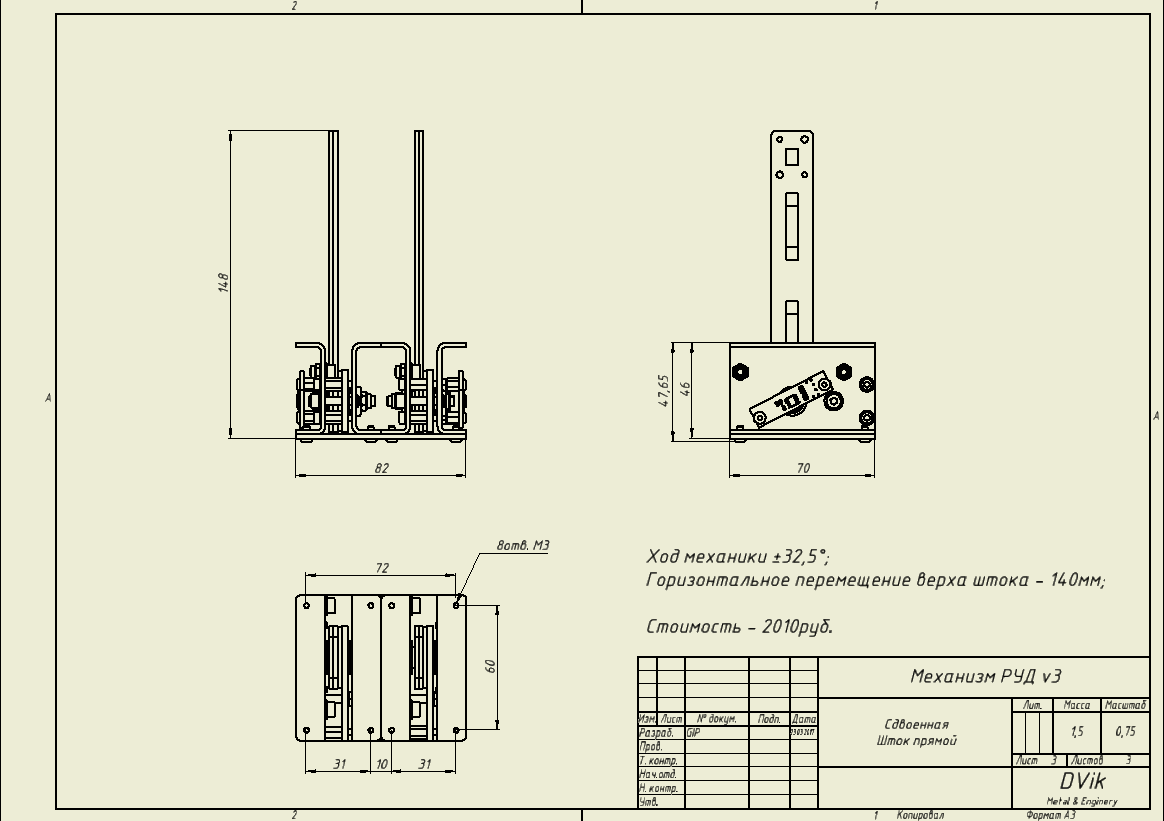

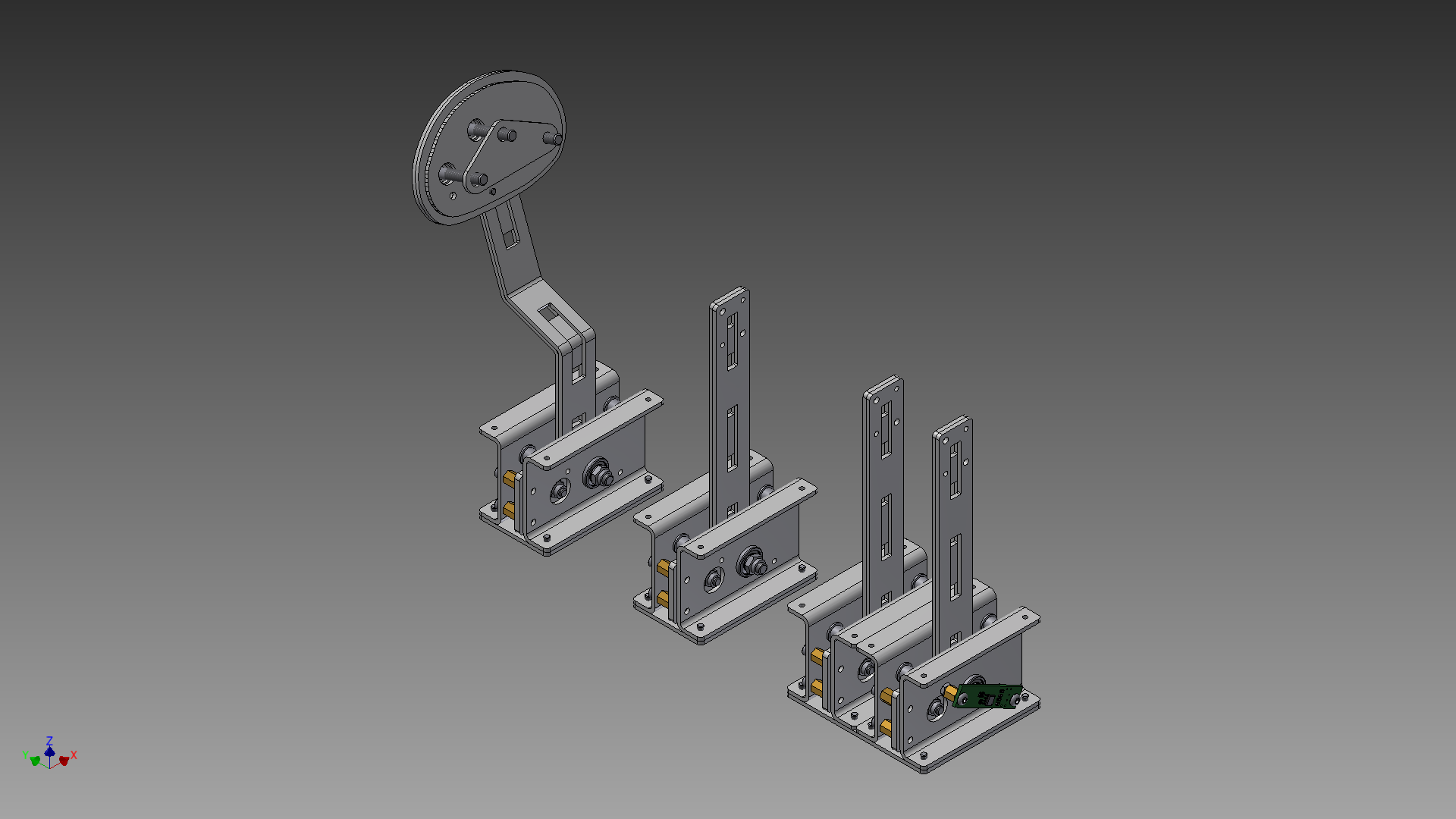

Новая версия большого механизма:



Переработана система загрузки (теперь тяжелые металлические ручки хорошо фиксируются).



Ход механики 65 градусов (+-32,5)

Линейные перемещения 140мм (для прямого штока) и 175мм (для штока Кота).



По желанию заказчика форма и размер штока может быть иным.





Маленький механизм:



Ход 84,62 градуса (+-42,31)

Линейное перемещение 67мм (по отверстию в штоке)



По желанию заказчика форма и размер штока может быть иным.





Цифровой датчик на базе TLE5010

(для работы с Arduino или с прошивкой MMJoy2)

Цена - 500 руб.
Комплектуются диаметральным магнитом диаметром 5мм и толщиной 2мм.



По желанию заказчика форма и размер штока может быть иным.

TLE5010 ver 1.0.pdf

Изменено 25 марта 2017 пользователем DVik

[DVik]

Опробована и протестирована новая возможность:

На большую механику - тактильные промежуточные положения.

[DVik]

В качестве аппа!

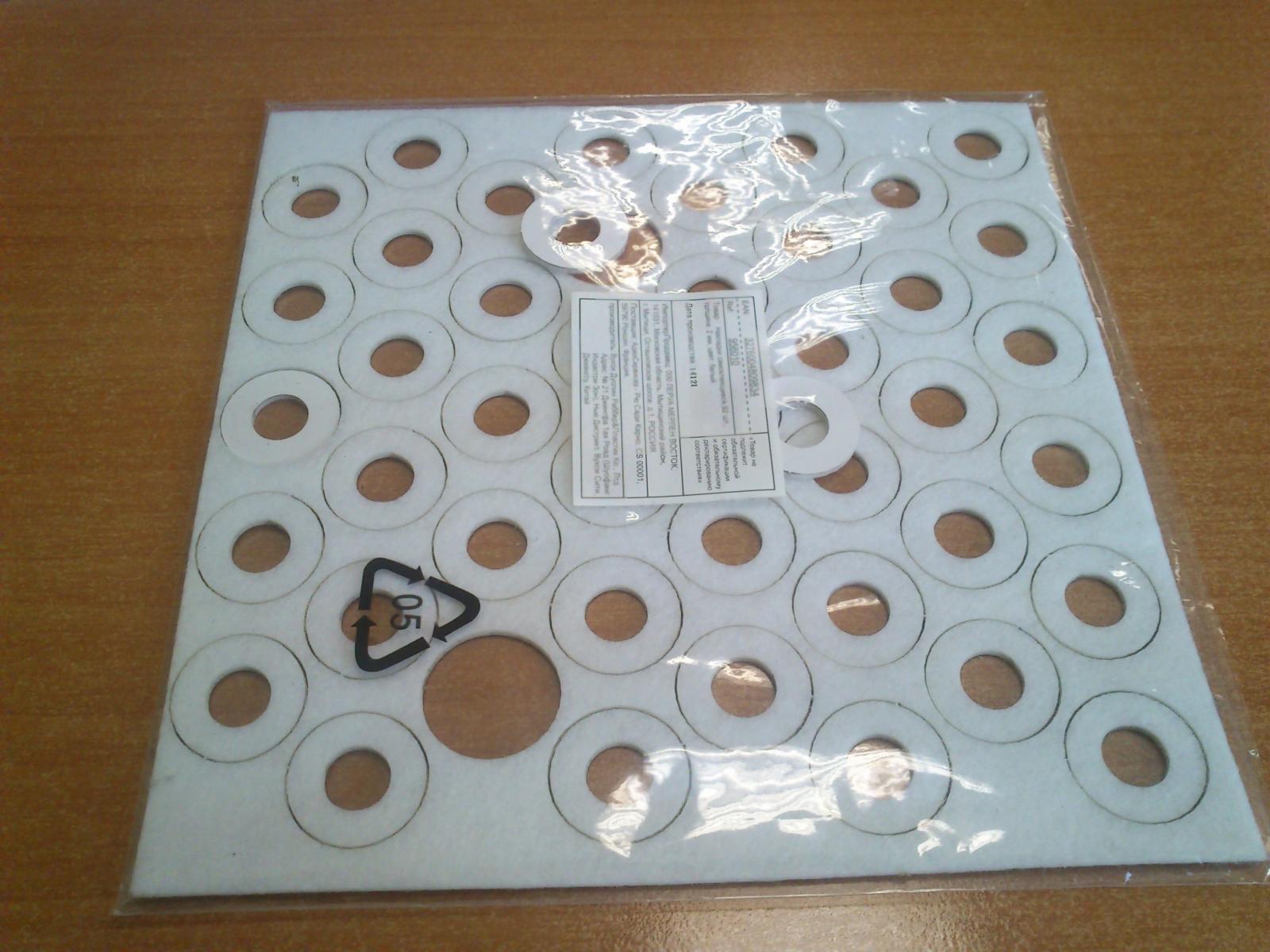

Теперь промышленная резка и фрикционного материала!

[DVik]

Ап

[FrAG_archer]

на маленькую механику не планируете добавить тактильные промежуточные положения?

[DVik]

да, в стадии тестов как и на большой

[FrAG_archer]

Очень интересно!

[DVik]

Ап
