Давно ничего новенького не было,выкладываю небольшой отчет.

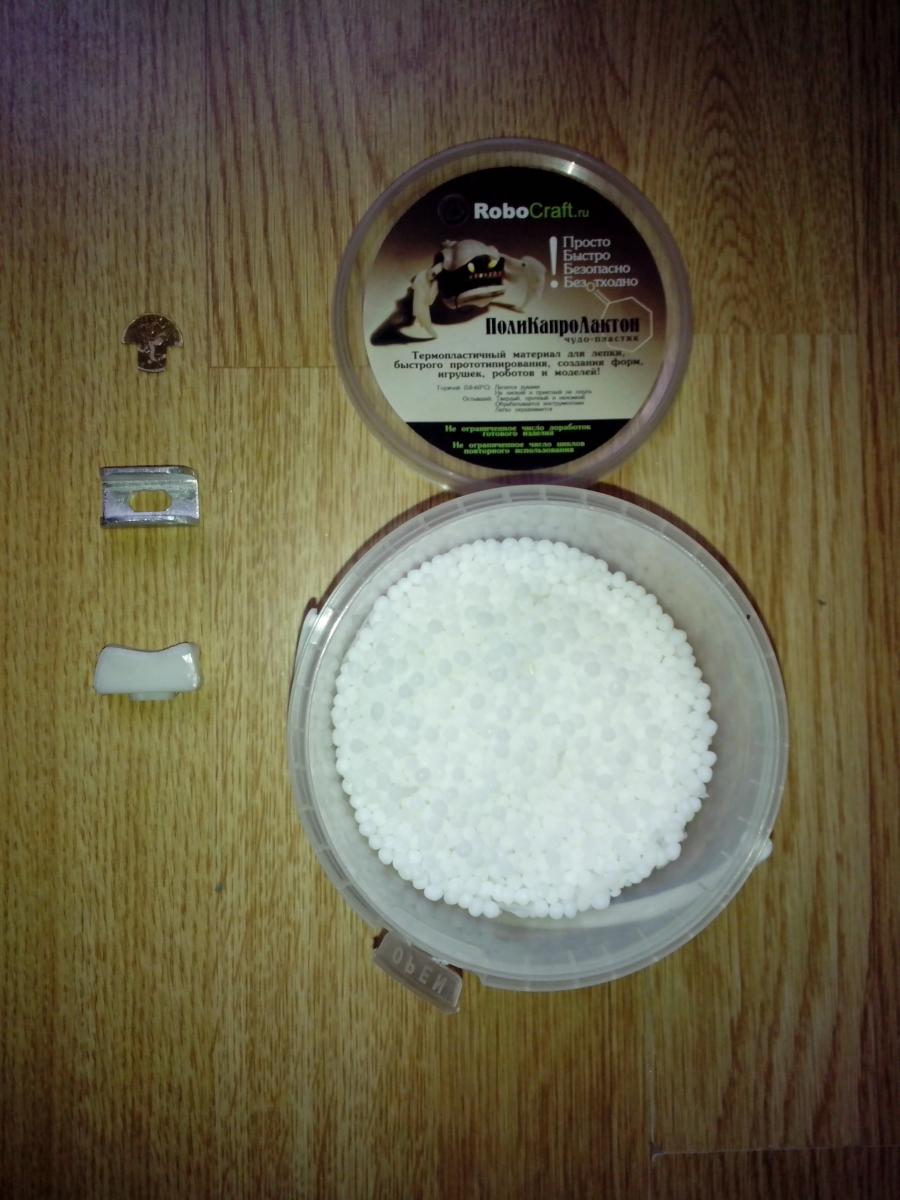

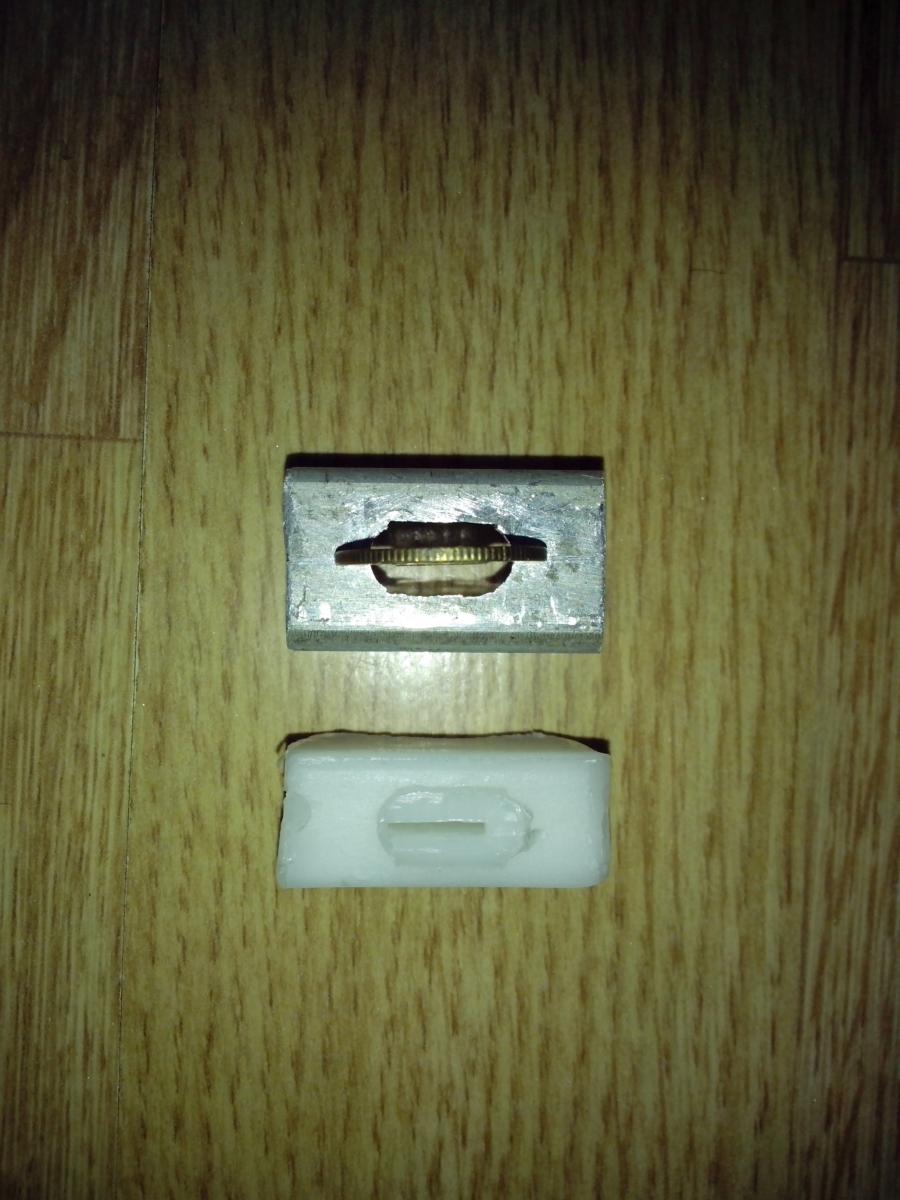

Потихоньку собираю свой руд. В общем то осталась электроника и ручка. Также сделал подставку под него,

по первым тестам довольно устойчива.




Какая ручка будет?

[DVik]

Какая ручка будет?



под кота

[72AG_Olega]

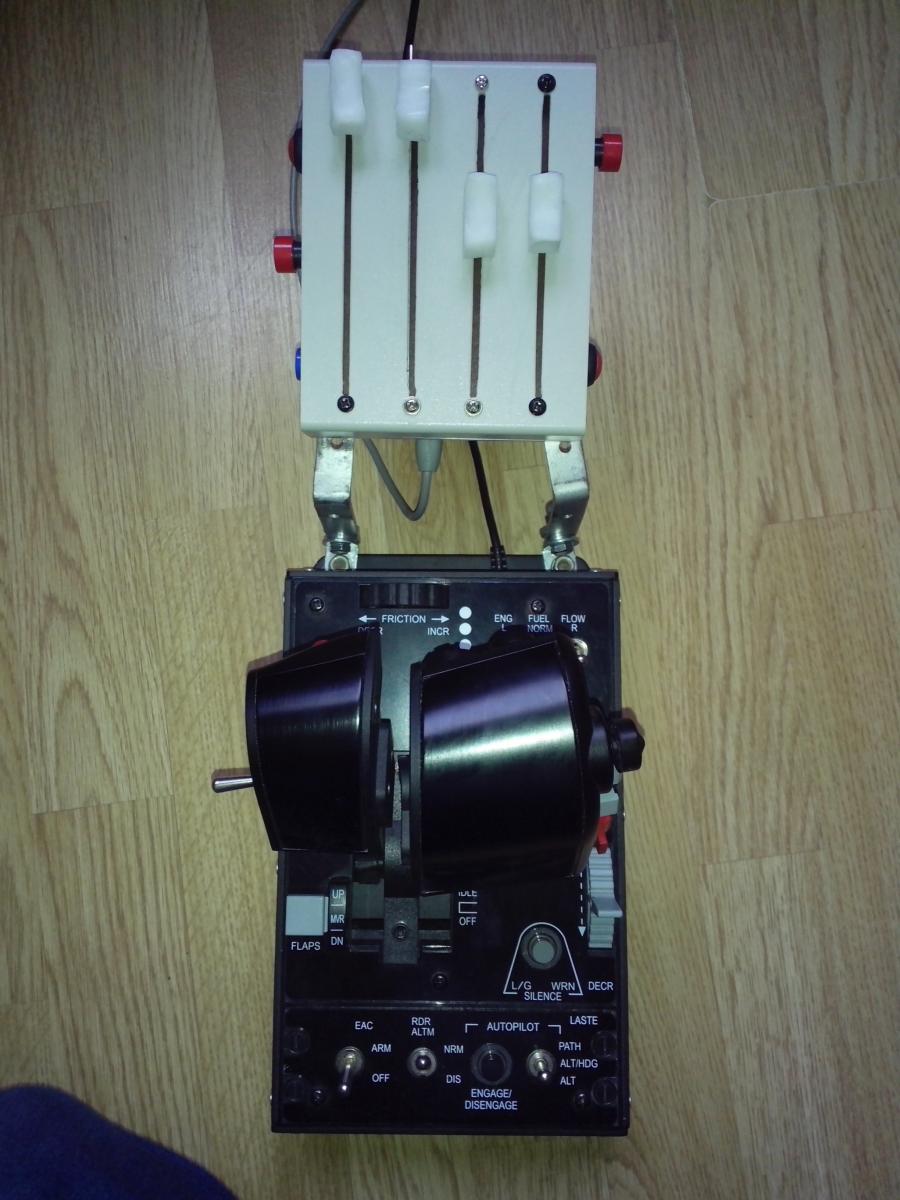

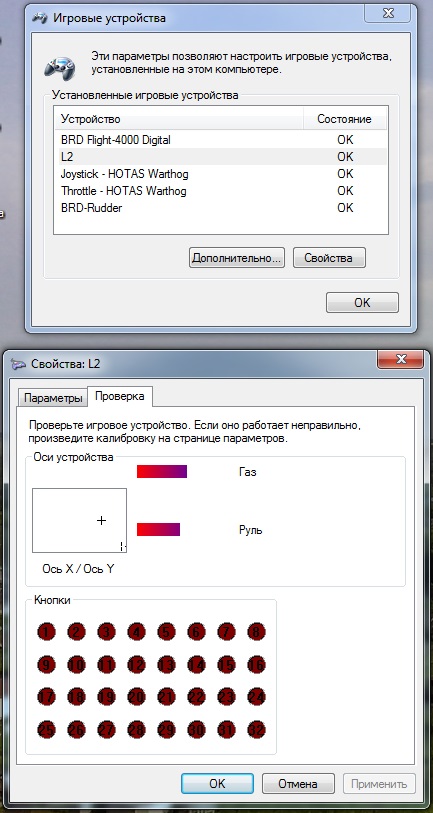

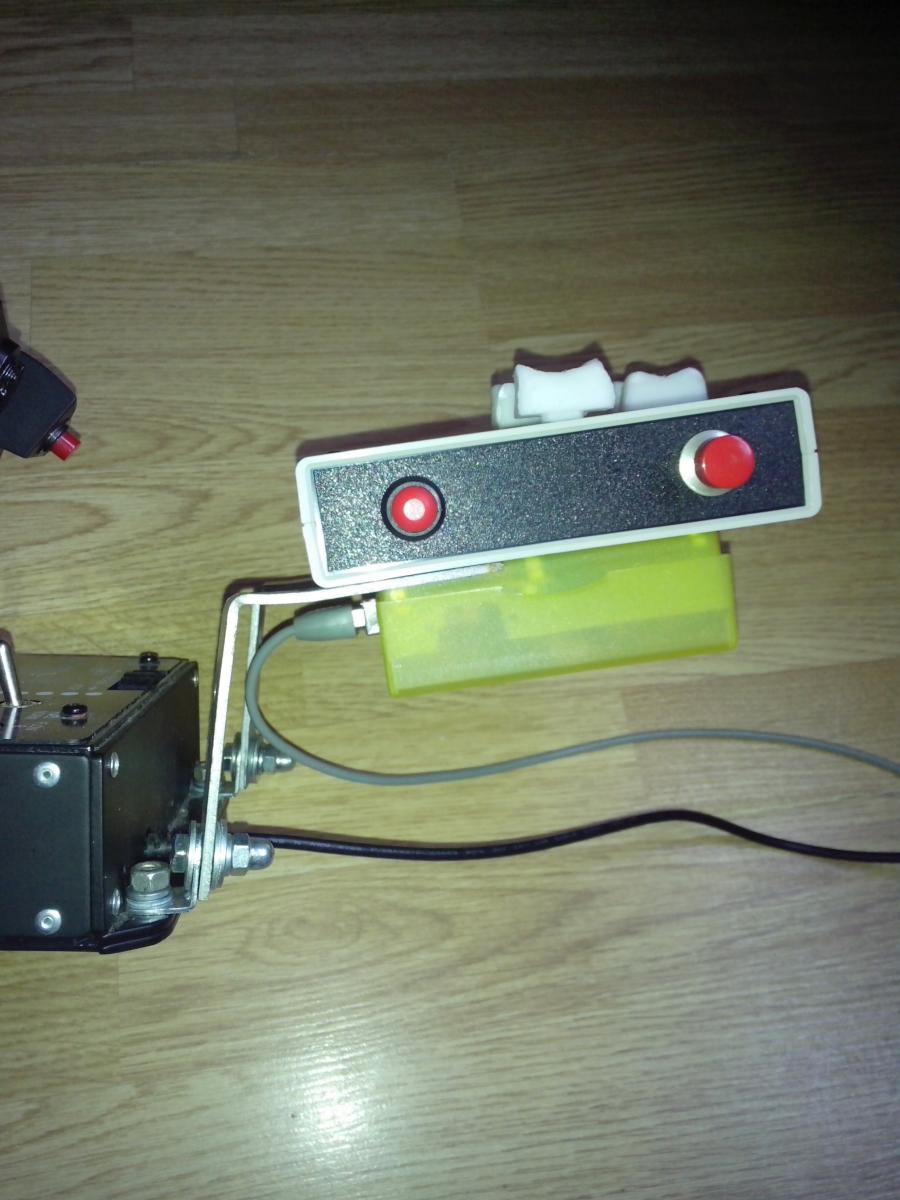

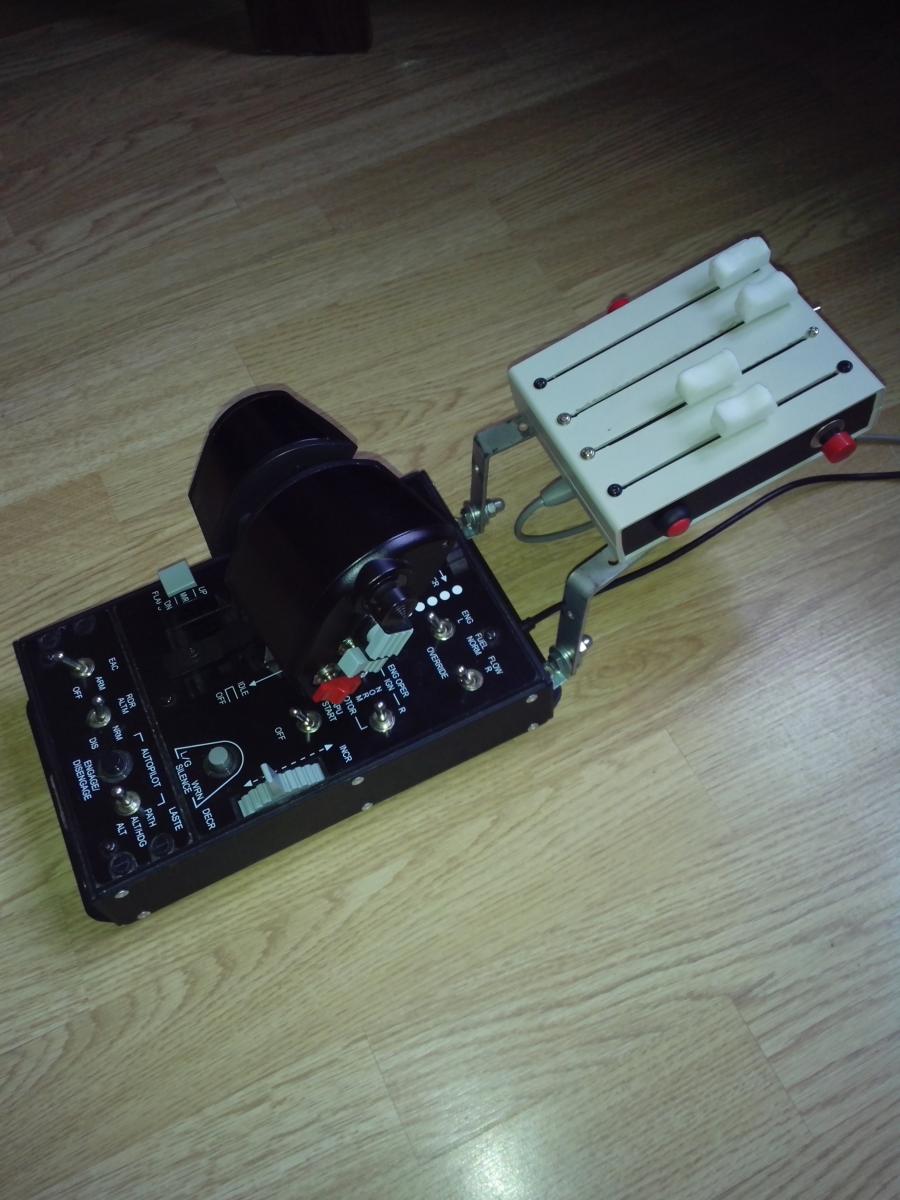

Собрал себе дополнение к РУД Вартхога. Типа квадранта. Четыре оси + кнопки.

Корпус вот этот: http://www.chipdip.ru/product/g738/

Переменные движковые резисторы вот эти: http://www.chipdip.ru/product/sl-10091n-a10k/ на 10кОм.

Кнопки, - какие были, валялись тоже с 2010 года, тоже из Чип Дипа.

Контроллер от Kreml: L2, лежал с 2010 года еще. (делал на нем самопальный джой на ШРУСе от лады)

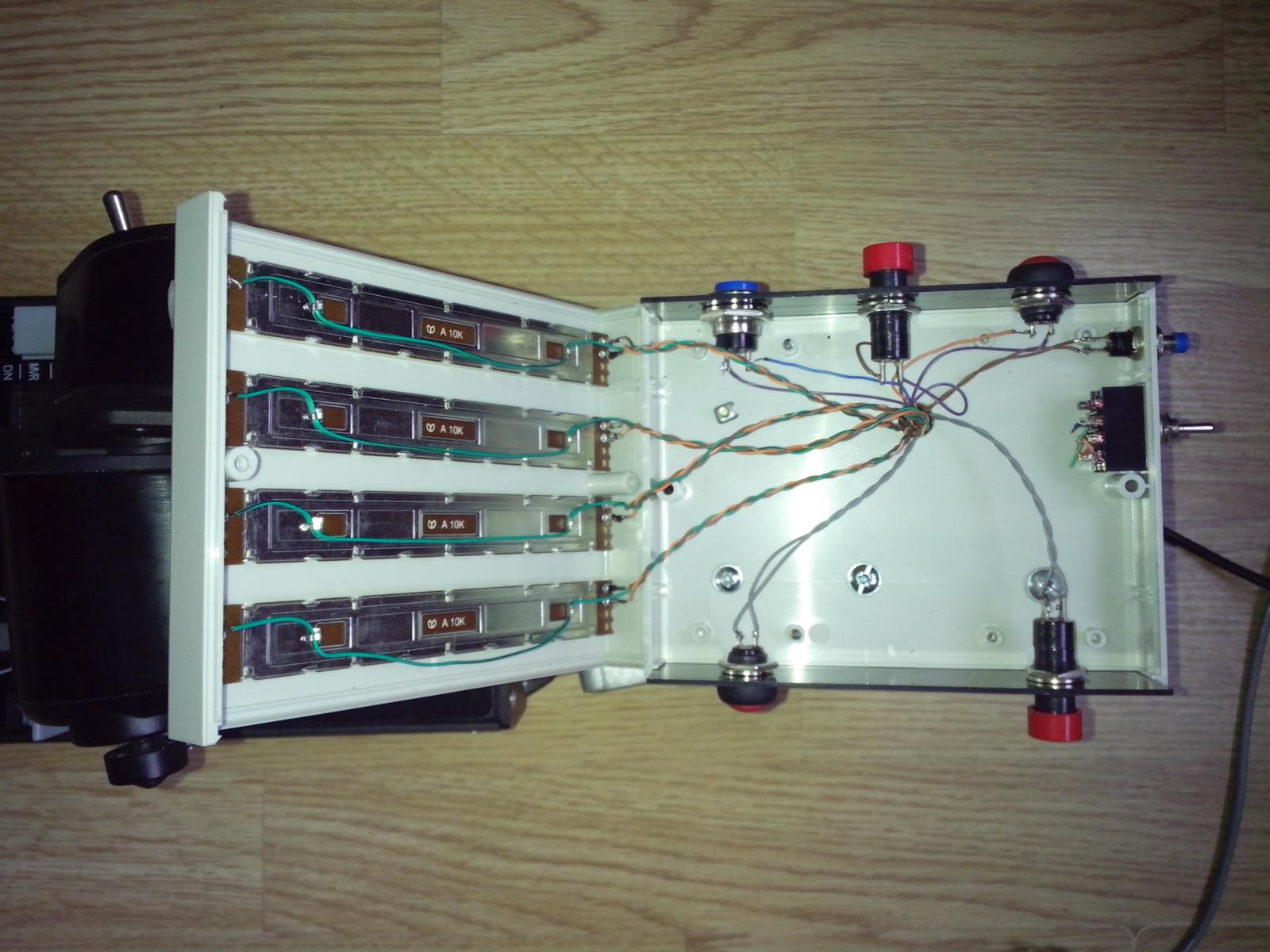

С высотой корпуса немного ошибся, просле того как воткнул провода в гребенку, оказалось, что не хватает 1см высоты корпуса, пришлось контроллер выносить за его пределы, а так бы всё внутрь запихнул. В принципе, контроллер поддерживает 8 аналоговых осей, но у меня прошивка от 2010 года на четыре оси, а так можно было бы еще добавить четыре крутилки. Но возиться с перепрошивкой нет охоты. Тумблер пока не задействован. Собрал, т.к. на РУДЕ Вартхога всего три оси, маловато для точного управления ВМГ.

[Krysnic]

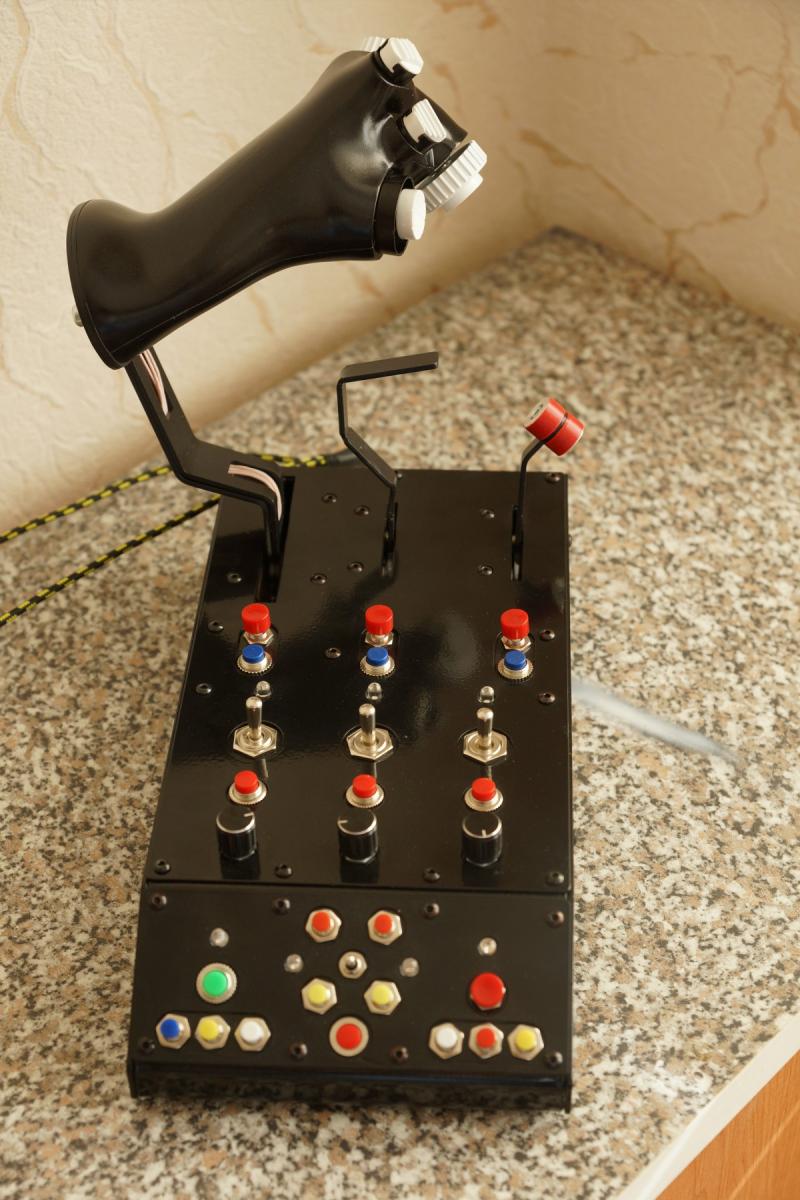

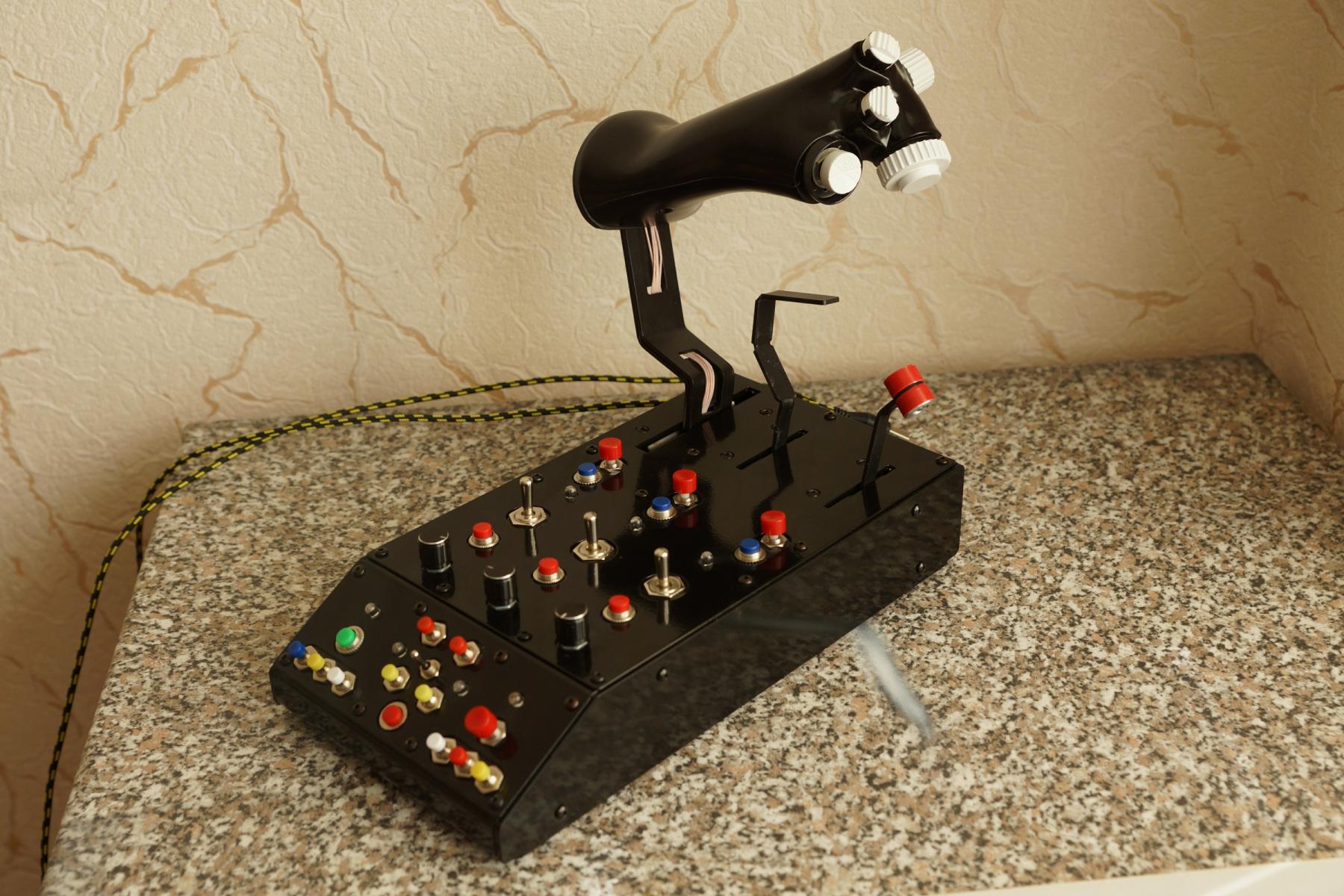

Вот и пришло время выложить фото нового руда

Новая версия руда была значительно переработана и улучшена. Все кнопки(кроме DS-323) переделаны на тактовые.

Большие тумблера перебрал и сделал им "мягкий ход".

Итого руд имеет:

3 оси

22 кнопки

6 тумблеров

5 энкодеров

1 4-х позиционная хатка

1 3-х позиционный переключатель



[DVik]

Вот так и развивается проект в мое отсутствие)



Как всегда респект за кропотливую работу!





Большие тумблера перебрал и сделал им "мягкий ход".



Хотелось бы увидеть подробности

[=FA=CATFISH]





Вот и пришло время выложить фото нового руда

Новая версия руда была значительно переработана и улучшена. Все кнопки(кроме DS-323) переделаны на тактовые.

Большие тумблера перебрал и сделал им "мягкий ход".

Итого руд имеет:

3 оси

22 кнопки

6 тумблеров

5 энкодеров

1 4-х позиционная хатка

1 3-х позиционный переключатель




Осталось сделать накладки на рычаг основной ручки, чтоб скрыть проводки и приделать какие-нить накладки в виде ручки на соседний .

 Тогда ващщщеее цены не будет!!



З.Ы. Навеяло... В далеком детстве у меня была мозаика из шестигранников

Изменено 13 октября 2016 пользователем =FA=CATFISH

[Yarun_RUS]

ИМХО, осей мало.

[=FA=CATFISH]

ИМХО, осей мало.

6 осей - это мало?

Меня смущает что ручка слишком близко к переднему краю. Опрокидывать не будет при энергичной подаче газа?

Изменено 13 октября 2016 пользователем =FA=CATFISH

[Yarun_RUS]

Я про ручки- ползунки, их всего три, считая газ.

[Krysnic]

Осталось сделать накладки на рычаг основной ручки, чтоб скрыть проводки и приделать какие-нить накладки в виде ручки на соседний .

 Тогда ващщщеее цены не будет!!

По основному рычагу еще есть что изменить и улучшить. Хотя мне провода не мешают, если бы был подходящий шлейф он лучше бы смотрелся.



Меня смущает что ручка слишком близко к переднему краю. Опрокидывать не будет при энергичной подаче газа?

На столе он будет опрокидываться но у меня он стоит на штативе. Его еще нужно будет переварить но даже сейчас все вполне устойчиво.



ИМХО, осей мало.

На первом руде было много осей но толку от них мало. Радиаторы/створки гораздо удобнее и эффективнее при управлении с хатки.

[Yarun_RUS]

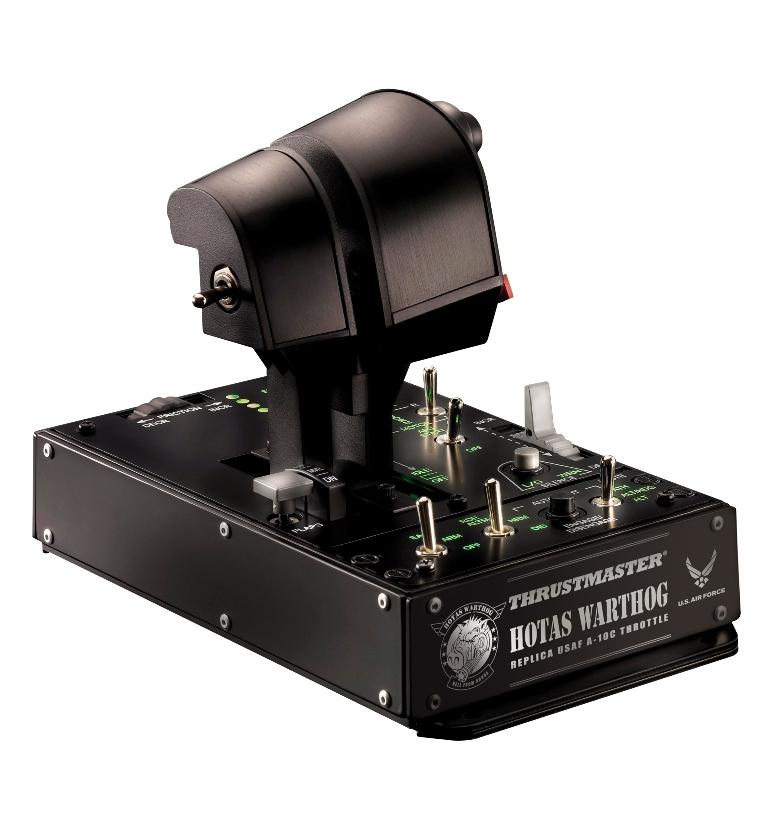

Ну, ты же понимаешь, что у всех свои настройки. У меня Кабан и на хатах стоят триммера и радиаторы (летаю на клипсе), плюс РПО- шмерпео!))) Мне необходим квадрант, что бы рычаг сдвинул и что нибудь закрылось быстро и без слов!

[=FA=CATFISH]

Ну, ты же понимаешь, что у всех свои настройки. У меня Кабан и на хатах стоят триммера и радиаторы (летаю на клипсе), плюс РПО- шмерпео!))) Мне необходим квадрант, что бы рычаг сдвинул и что нибудь закрылось быстро и без слов!

а седалища хватит на оба квадранта сразу?

Ну если, конечно, ты не Шива шестирукая



)))

Изменено 14 октября 2016 пользователем =FA=CATFISH

[Yarun_RUS]

Ты не поверишь, но ещё я умею взлетать, лететь, воевать и совершать посадку! )

Вообще, твой коммент довольно странен, ИМХО... Я так предполагаю что ты вообще, на мышке летаешь? Ну, что бы рук и седалища точно хватало! )))

[DVik]

Товарищи!

Давайте жить дружно!



[-DED-Groom]

Да да!

И ждать очередное творение автора!

[Krysnic]

Хотелось бы увидеть подробности

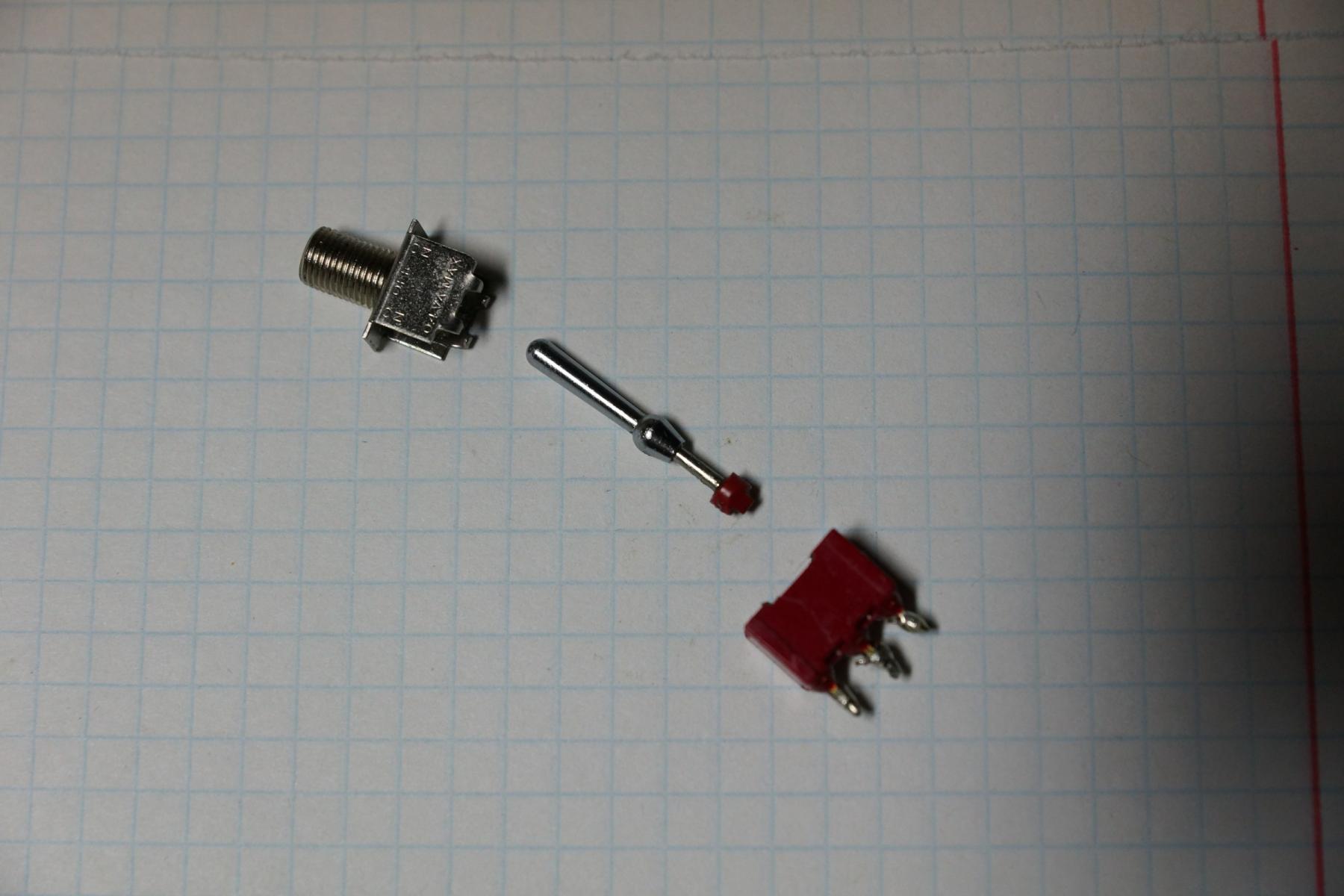

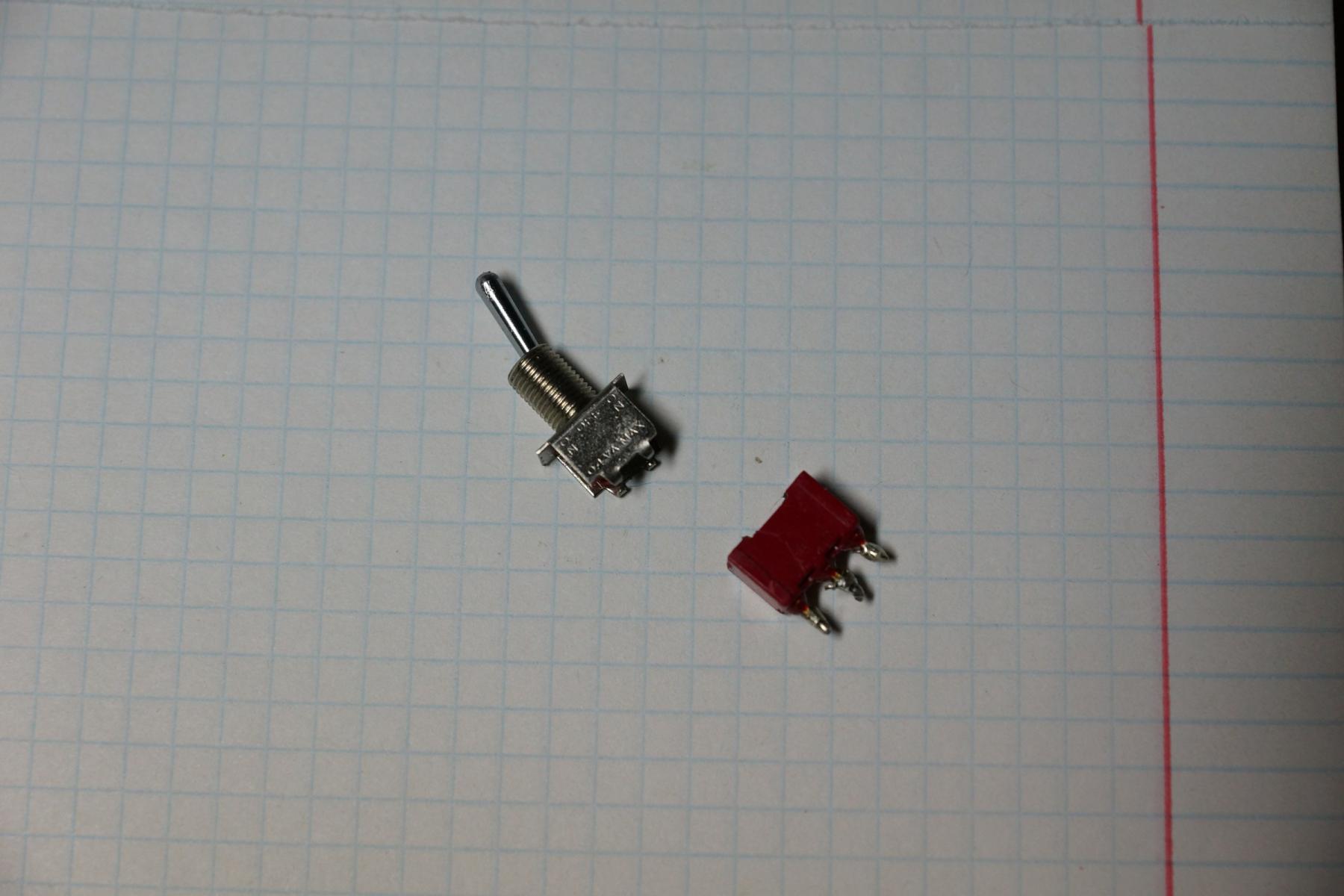

Ладно уж открою секрет   На примере маленького тумблера. Разбираем тумблер, нам нужна пружина находящаяся в рычаге.

Берем кусачки и откусываем несколько витков, тут главное не переборщить. Я убирал около трёх витков. После таких манипуляций

ход тумблера становится мягче, а переключение легче.

[DVik]

Интересует небольшой вопрос:



Как часто у Вас возникает желание (не то о котором вы подумали) опустить РУС или РУД ниже плоскости стола?



Ну чтобы не кокпит городить а просто приспустить вниз.



Увы неумею бачить голосовалки)

[DVik]

Ну и в дополнение к вопросу немного свежей железяки под ручку кота

[U053]

Интересует небольшой вопрос:



Как часто у Вас возникает желание (не то о котором вы подумали) опустить РУС или РУД ниже плоскости стола?



Ну чтобы не кокпит городить а просто приспустить вниз.



Увы неумею бачить голосовалки)

С момента покупки сильно ниже.

[72AG_Olega]

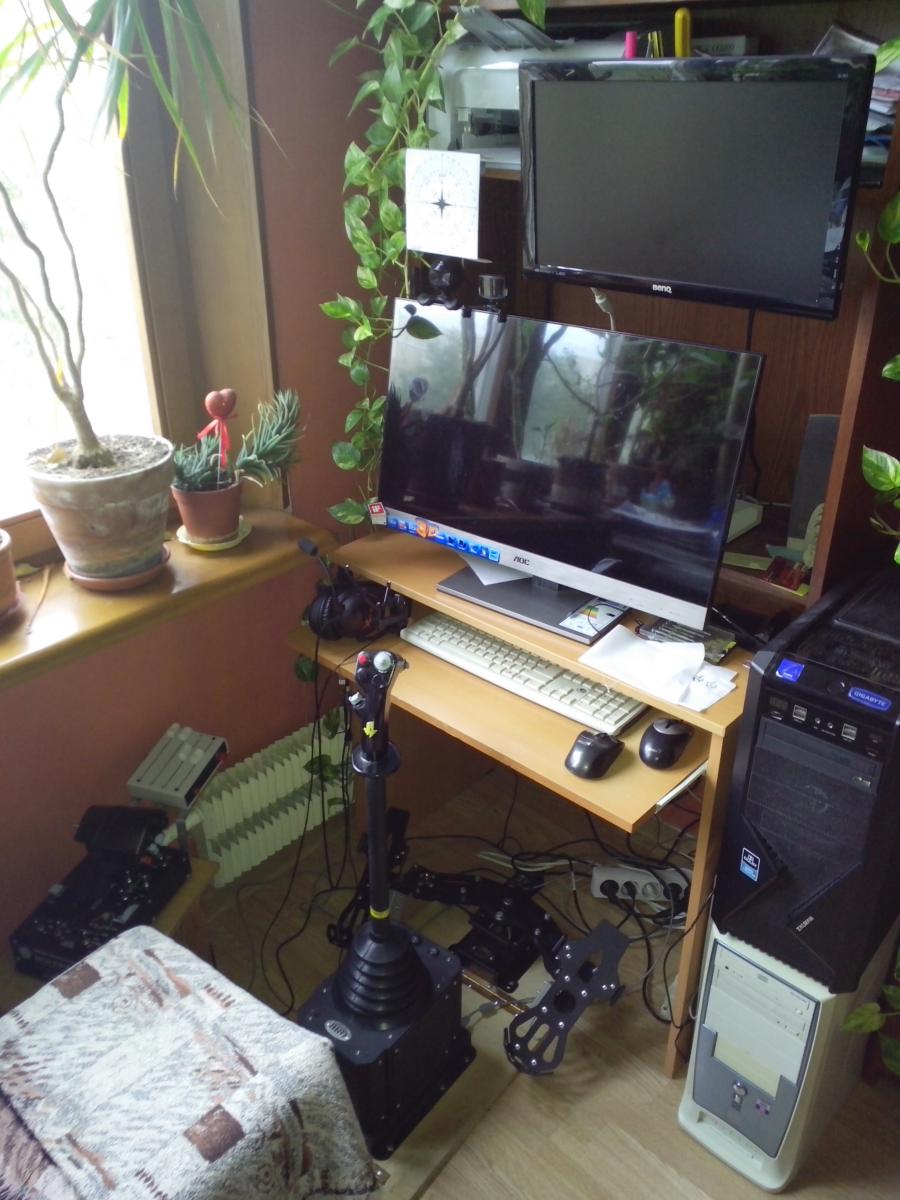

У меня РУД Кабана стоит на маленькой табуретке, ниже основной, на которой сижу. Очень удобно, по другому уже не представляю себе. Фотка в первом посту этой темы.

Изменено 12 декабря 2016 пользователем =FPS=Olega

[SUB]

Как часто у Вас возникает желание (не то о котором вы подумали) опустить РУС или РУД ниже плоскости стола?



Ну чтобы не кокпит городить а просто приспустить вниз.

С Saitek x52 ещё возникало желание.

Попробовал на столе и в итоге через неделю переделал под самодельные крепления к подлокотникам кресла из маленьких кронштейнов для телевизоров/мониторов, або так удобнее. рука меньше устаёт, ежели не приподнята над столом. Ну и столы, само собой, разные бывают. Но, как правило, если стол ниже обычного, то руки всё равно вытянуты и возникает желание ещё и придвинуть ручки к себе ближе, что побуждает к созданию стоек.

ЗЫ: по-моему - это очевидное логичное развитие "лётного места".

Изменено 14 декабря 2016 пользователем SUB

[DVik]

А ежели все же опустить джой вниз от стола?



Окромя джоя можно "вешать" под панельки или даже клаву на вертикальную часть.



Что скажите?

[1/SG2_Ganeshka]

А ежели все же опустить джой вниз от стола?



Окромя джоя можно "вешать" под панельки или даже клаву на вертикальную часть.



Что скажите?

сколько?!

[SUB]

А ежели все же опустить джой вниз от стола?



Окромя джоя можно "вешать" под панельки или даже клаву на вертикальную часть.



Что скажите?

Главное, чтобы не очень тяжелая была. Да и стол под неё нужен такой, чтобы не вырвала кусок столешницы. Одно неосторожное усилие и хрясь...

Струбцину подлиннее, либо упор какой-нибудь приспособить снизу, чтоб при возложении руки на РУД распределение нагрузки было на как можно большую площадь.



Идея не новая, но очень ценная. Думаю, что "взлетит"

Изменено 17 декабря 2016 пользователем SUB

[DVik]

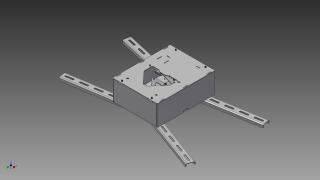

Всем кто владеет контактами производства или сам может.

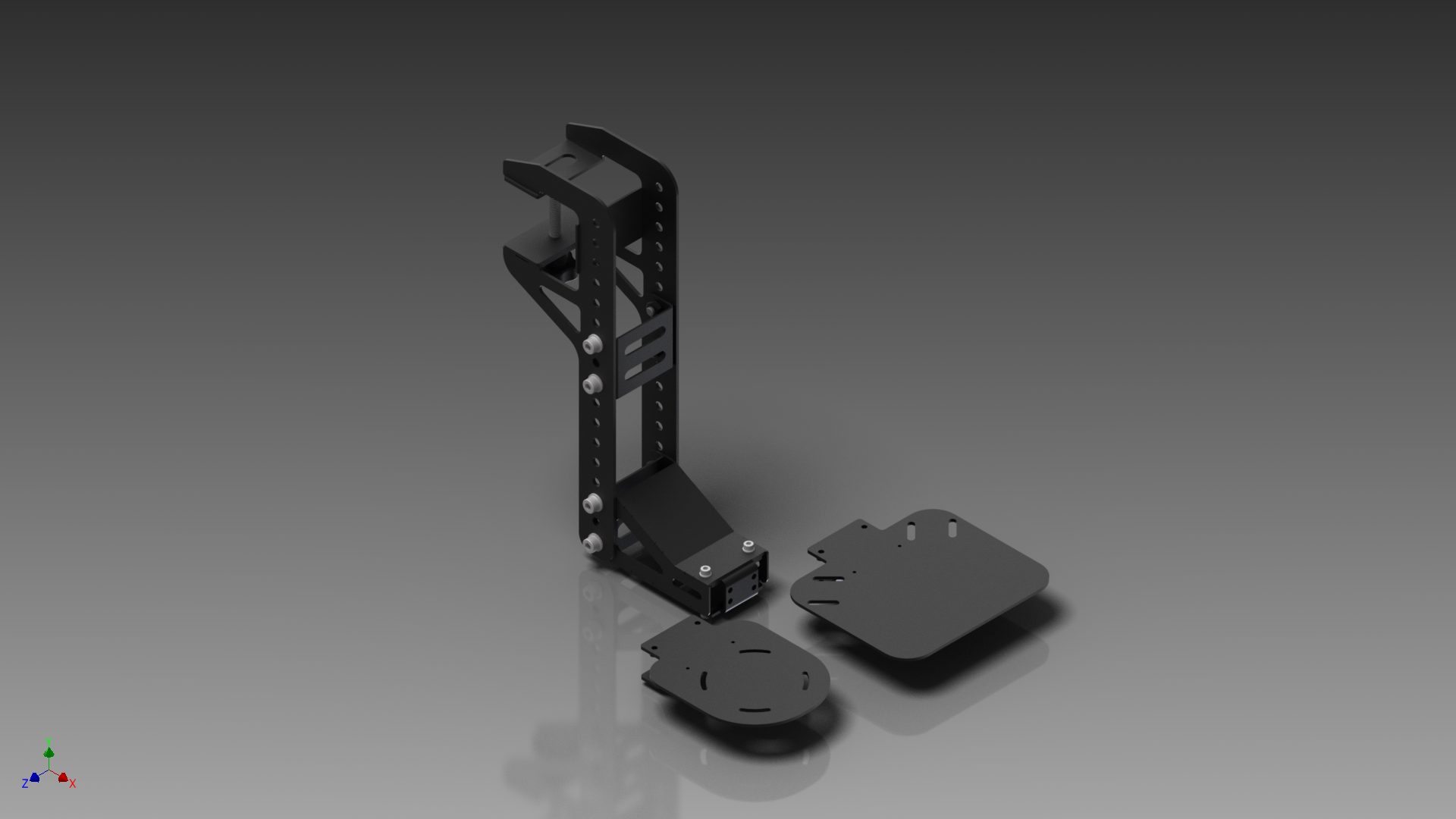

Кронштейн и Механика РУС.



За основную идею механики скажем спасибо Ульяновскому Моторному Заводу благодаря которому много лет назад я узнал что такое "клапана", а также спасибо уважаемому автору хотас.су (ссылку недаю а то рекламой обзовут) который показал что такой узел может быть не только в ДВС.



Если будут какие вопросы по сборке/настройке пишите.

Кронштейн для самосборки.zip

(лист 01-09).pdf

(лист 10-11).pdf

Изменено 30 декабря 2016 пользователем DVik

[DVik]

Продолжим новогодние подарки:

Хаточки



Просто распечатай на 3Д принтере и используй.

внутрь ставим тактовые кнопки 6*6 высотой 5мм

Хаточки.zip

Изменено 30 декабря 2016 пользователем DVik

[U053]

В хаточках-списки доверия сертификатов. Это что?

[DVik]

В хаточках-списки доверия сертификатов. Это что?



это не списки )

это файлы в формате stl

то что требуется 3д принтеру)

открывается инвентором и тд.



это моделька поверхности (как то так вроде)

[-DED-Groom]

Эх, плюсануть не чем. Все раздал!!!

[=FA=CATFISH]

Продолжим новогодние подарки:



С такими подарунками похоже у  DED (Elkin) Moroz прийдеЦЦо затребовать кучу сине-зеленых купюр

[Botanik]

Все бы так делали,   Молодец Владимир!



Социализм  торжествует!

Изменено 30 декабря 2016 пользователем =N=Bonaparte

[=FA=CATFISH]

Все бы так делали,   Молодец Владимир!



Социализм  торжествует!

Этот социализм в смысле: найди себе по блату личного фрезеровщика и за бутылку водки изготовь кучку деталек из бесплатного материала ?



Изменено 30 декабря 2016 пользователем =FA=CATFISH

[DVik]

Ну и главный подарок на новый год!



За эту ручку стоит сказать спасибо ее разработчику - компании Авиаавтоматика имени В.В. Тарасова.



https://drive.google.com/open?id=0B5ehcNpifdEIanhzVDRiVmVxWkU

( в архиве ручка в формате step, для самостоятельного изготовления)



объем ручки примерно 190мл



Файлик слишком большой (около 9 метров), поэтому на гуглодиске.

многотомный архив увы движком форума не поддерживается.

Этот социализм в смысле: найди себе по блату личного фрезеровщика и за бутылку водки изготовь кучку деталек из бесплатного материала ?





Не не так ненужно делать.

Все делается официально через кассу в любой компании занимающейся метало обработкой. (таких компаний много больших и маленьких)

[1/SG2_Ganeshka]

А можно вас попросить фотки прикрепить еще?) что за ручка и крепление?

[RenderG]

Ручка по мотивам ручки Пак-Фа.

Как 3D моделлер и дизайнер с большим стажем могу сказать, что спасибо тут нужно говорить всетки автору. Ибо ну очень по мотивам. Нельзя назвать копийной, но тут и понятно, аваиавтоматика исходила из готовых хаточных решений, которые обладают своими корпусами у нас и построена по пъедистальной схеме, т.е. Вся рабочая часть под большой палец - куча цилиндрических пьедесталов, вынесенных под кнопки. Технологически такое реализовать в пластике с пластиковыми хатками очень сложно, посему было доработано и очень сильно переработано. Ручка похожа больше на плод любви российского и американского самолетостроения. У американцев корпуса хаток утоплены в корпус и не имеют полусфер выпуклых, как у наших кнопок а-ля 8-КНР. Тут ручка построена по корпусному типу. Но максимально похожа. В общем, если бы ручку для ПАК-ФА разрабатывала Mason electric, то она выглядела бы именно так. :-)

[RenderG]

[DVik]

Немного старого.....



Чегото не выставлялось в собранном виде....

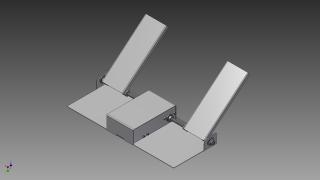

Педальки - топтуны с нажимными педалями, аля авто.

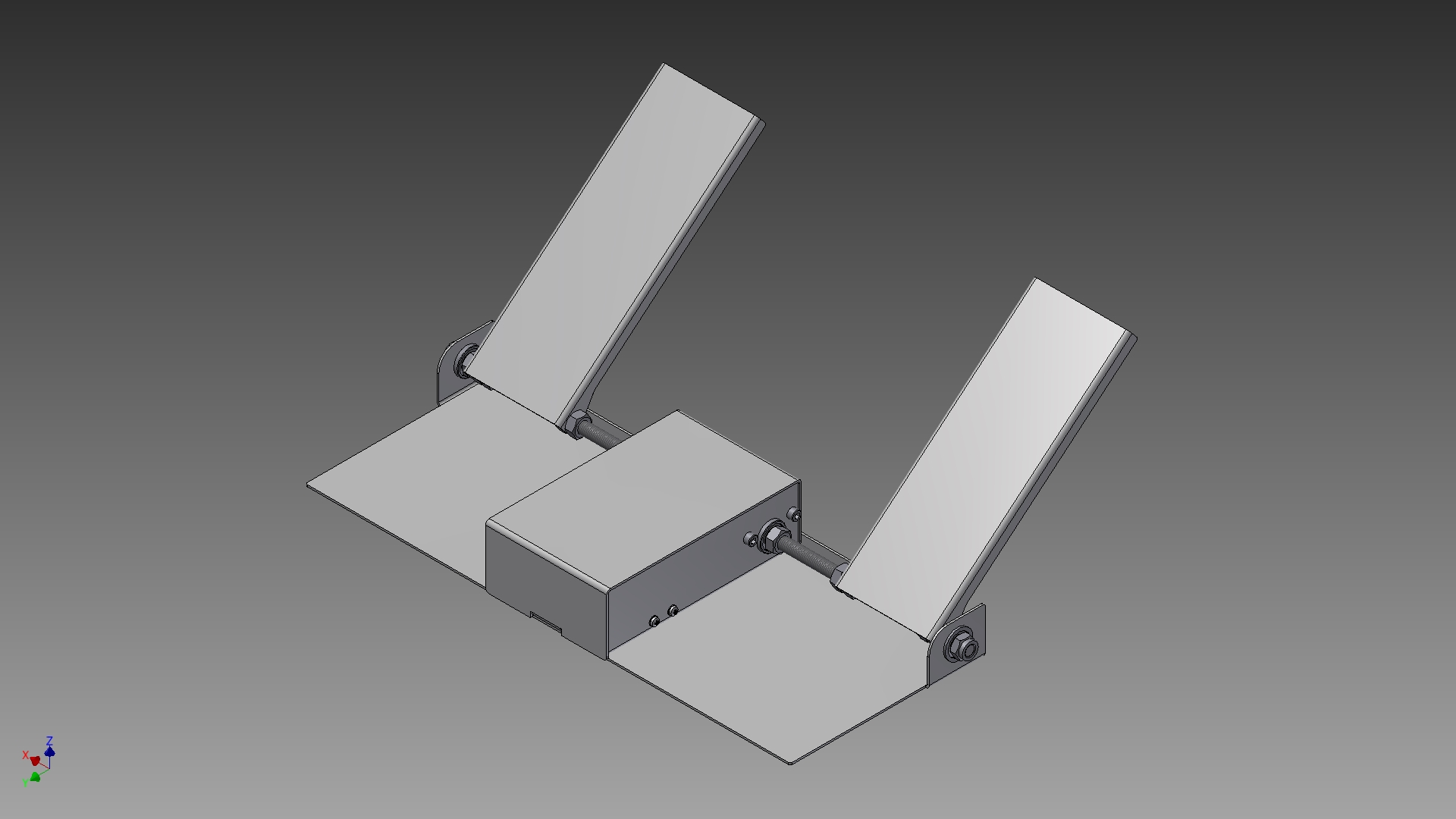

Габарит площадок и меж педальное расстояние по запросу заказчика.

Сборка самостоятельная кит набор.

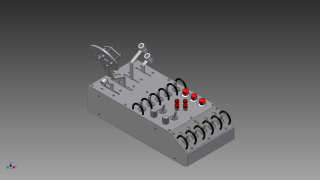

Ну и новый РУДик )

[-DED-Rapidus]

Новое давай )

[DVik]

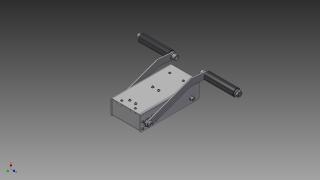

А также компактные топтуны под мой стол)

Большие параллелограммные педали вечно "царапали" бока и упирались под батарею.....

Попробуем мелкий вариант, корпус в плане 200*100мм, кинематика видоизмененная от Bell.

Новое давай )



Не вопрос

Ну и раз Уважаемый Рапидус требует



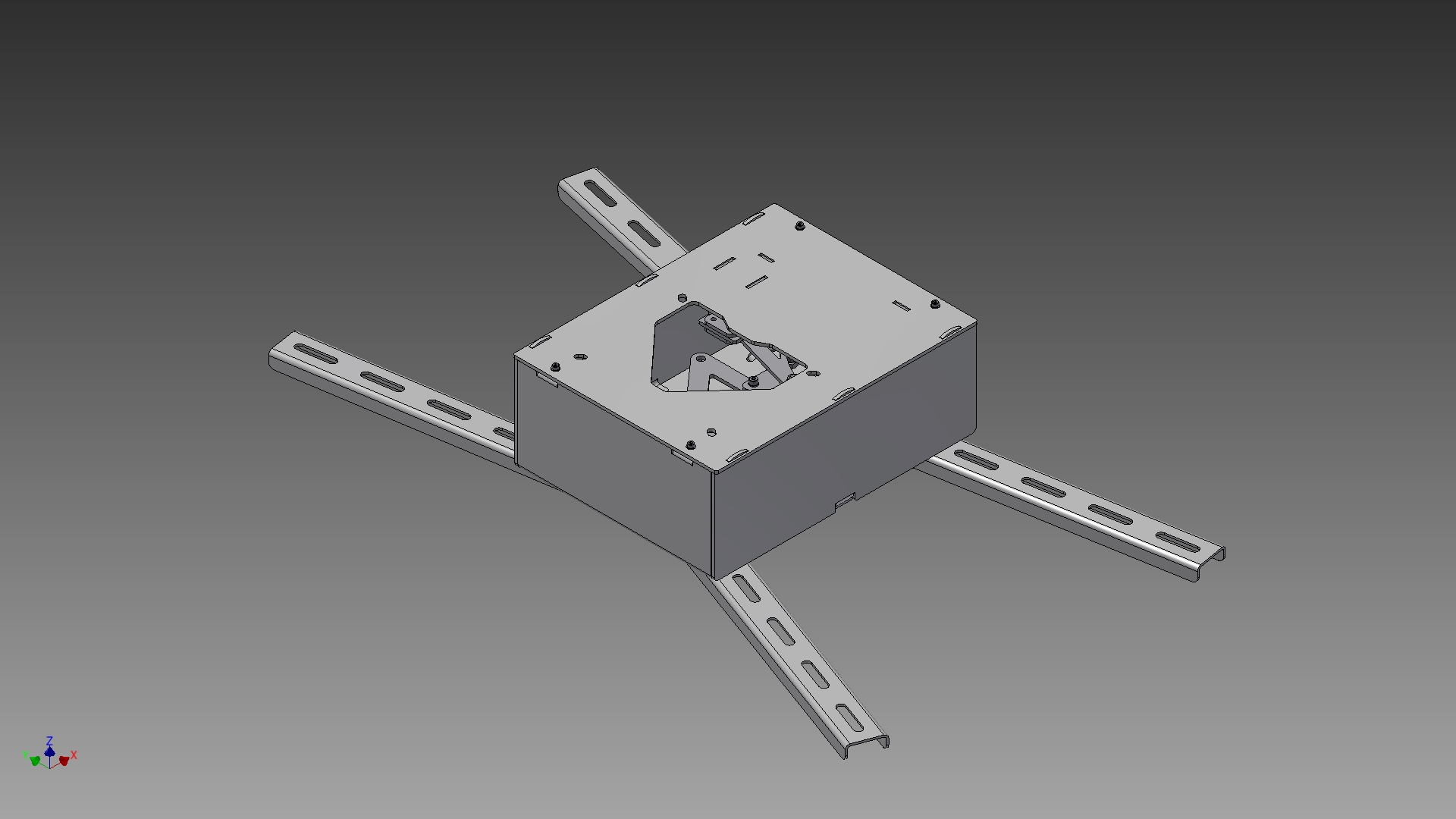

Подставка (с механикой) под настоящие педали



Вскоре уедет в далекий Иркутск, откуда я надеюсь нам пришлют сочные фоточки собранного девайса.

[Gelmec]

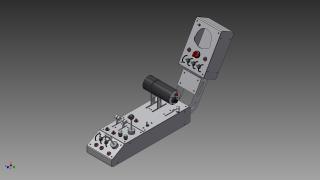

Ну и новый РУДик )

Отверстие в верхней честь РУДа под часы?

Предохранители между тумблерами из метала? или будут пластиковые?

Спасибо.

Изменено 23 января 2017 пользователем Gelmec
