Квадрант (железный плагиат сайтека)

[=VIRPIL=Baur]

Иногда видимые провода придают особенный шарм

[Mihalich1981]

Про термоусадку тоже подумал..

[Economist]

Черный шлейф отрезать на нужное кол-во жил.

Изменено 4 января 2016 пользователем Economist

[Krysnic]

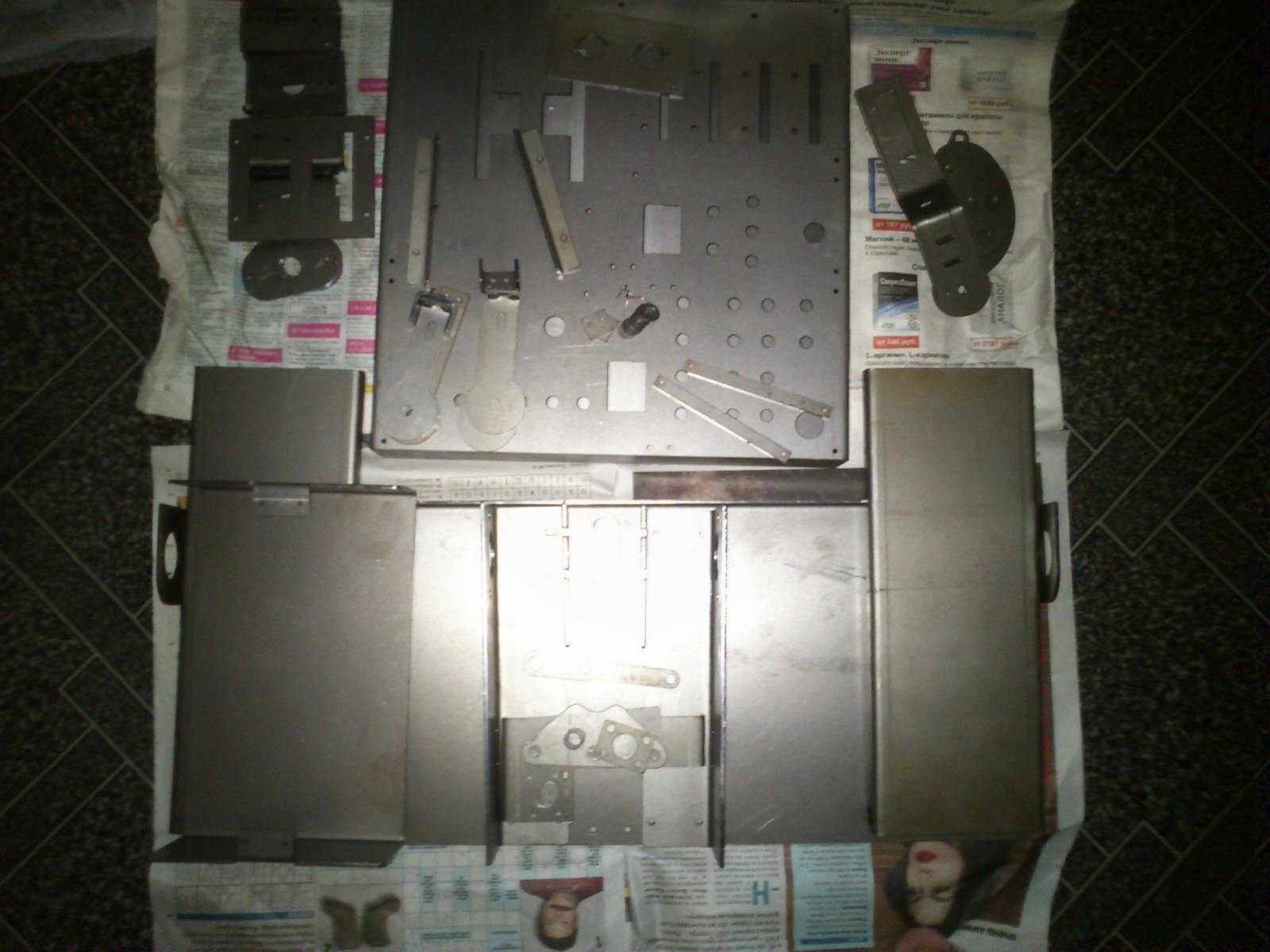

Ободрал краску с руда и сделал оксидирование(воронение) деталей. А завтра покраска дубль 2  посмотрим что в этот раз выйдет.

[Botanik]

Я,  корпус  покрасил порошковой краской и покрыл лаком, на фирме красил.

Корпус мне делал  DVik

Попозже тему с фотками открою.

Изменено 22 января 2016 пользователем =hit/run=andreiru

[Sita]

а чего тут тишина? ... хочу ещё красоты)

[-DED-Groom]

Затишье перед бурей.

[DVik]

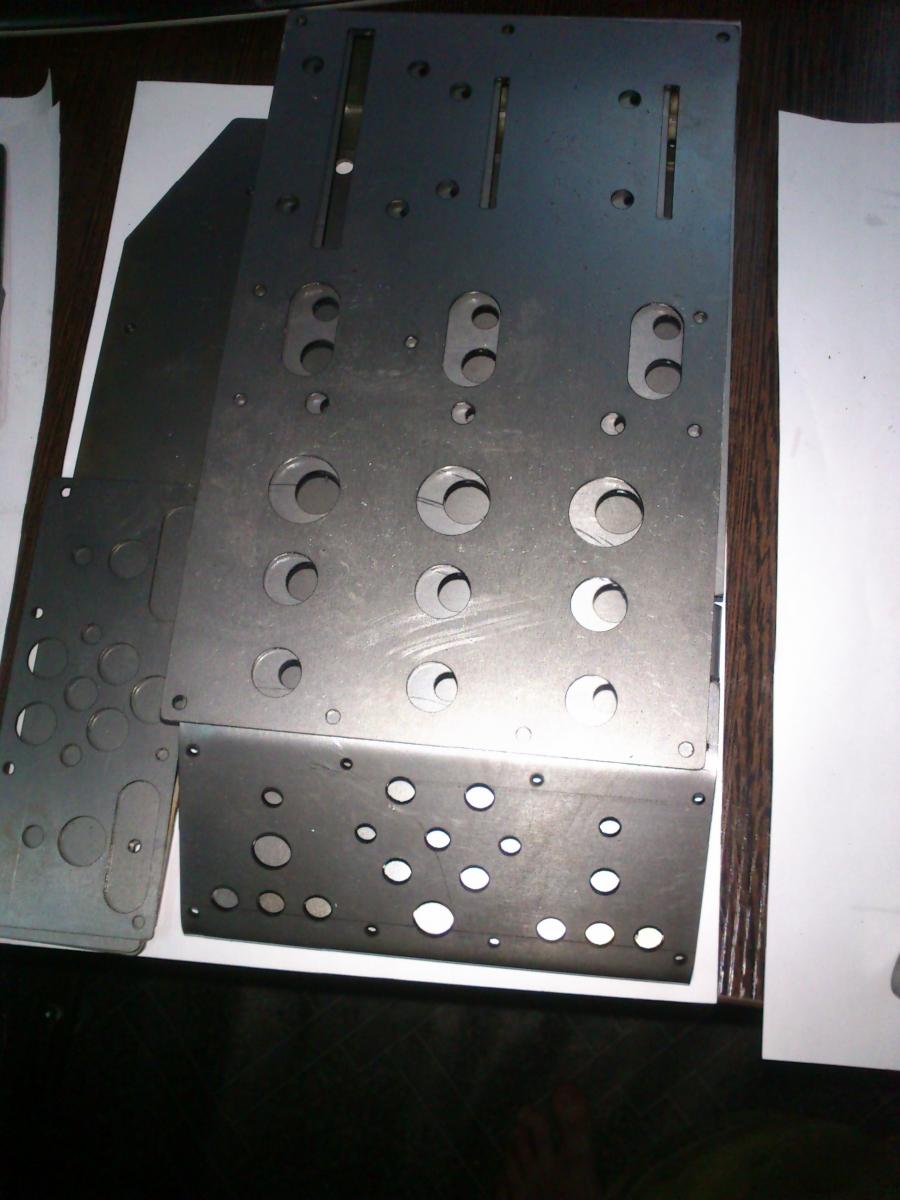

Немного свежего железа из сибири

[Sita]

штука как всегда с размахом)

[Krysnic]

Наконец таки собрал руд. Есть мелкие проблемы но связаны они с качеством кнопок/тумблеров.

А так впечатления крайне положительные, руд железный, красивый и многофункциональный

Пару примеров из игр: работа руда и вывод информации.



[Mihalich1981]

Наконец таки собрал руд. Есть мелкие проблемы но связаны они с качеством кнопок/тумблеров.

А так впечатления крайне положительные, руд железный, красивый и многофункциональный


Пару примеров из игр: работа руда и вывод информации.

Отлично получилось! Расскажи как индикация реализована? В БзС так можно сделать?

Кстати по высоте ручка кугара по сравнению с кугаром сильно выше? (я бы пониже чутка хотел)

[Krysnic]

Отлично получилось! Расскажи как индикация реализована? В БзС так можно сделать?

Кстати по высоте ручка кугара по сравнению с кугаром сильно выше? (я бы пониже чутка хотел)

К сожалению в БзС нету вывода, так что ни как. Вывод осуществляется с помощью контроллера mmjoy2 и простенькой прогой. Вывод есть в тундры, старичке и Виталий говорил что в будущем сделает для дкс. Вот мое старое видео инструкция, там в принципе понятно что да как.

Высота ручки у кугуара: от основания до центрального болта который крепит ручку 14см у меня 17,5см но здесь сама ручка под большим углом расположена.

[Sita]

Афигенно >_<

[DVik]

картинки

[-DED-Groom]

подзатихло

[Sita]

и зря... штуковины очень достойные ...  были бы  средства заказал бы ещё

[1/SG2_Ganeshka]

картинки

скажите пожалуйста , а какая цена подобного ?

[fat13cat]

Интересно а ручку от руда СН можно установить на такой? Она по функциональней кота будет как мне кажется ,хотя кота не пробовал еще.

[DVik]

конечно можно)

но нада фоты ручки

[DVik]

Не одними же железяками





[=V=Heromant]

Надо было на стороне "голого" текстолита сделать "шелкографию" посредством "лазерного утюга". Смотреться солидней будет и работать удобней...

[DVik]

не все сразу

[Yonen]

Давно хотел руд у которого будет все под рукой и при этом он будет обладать достаточным количеством кнопок/осей. Благодаря DVik`y это удалось воплотить в реальность. Ручка взята от кугуара, основание полностью металлическое.

A+mZyXTLSUt4AAAAAElFTkSuQmCC.png AVv8oIPSkz7pAAAAAElFTkSuQmCC.png



Руд с размерами 220х176мм имеет:

-6 цифровых осей(TLE5011)

-22 кнопки

-5 энкодеров

-6 трехпозиционных тумблера

-2 хатки

-8 RGB диодов(индикация для тундры)

Итого 57 кнопок.



Осталось еще немного подкорректировать рычаги и некоторые мелочи, после чего на изготовление.





Как работает "дублирование осей"? Что это? Спасибо.

[Krysnic]

Как работает "дублирование осей"? Что это? Спасибо.

Подразумевается использование тумблеров в место осей, например на мустанге радиаторы управляются тумблерами.

[DVik]

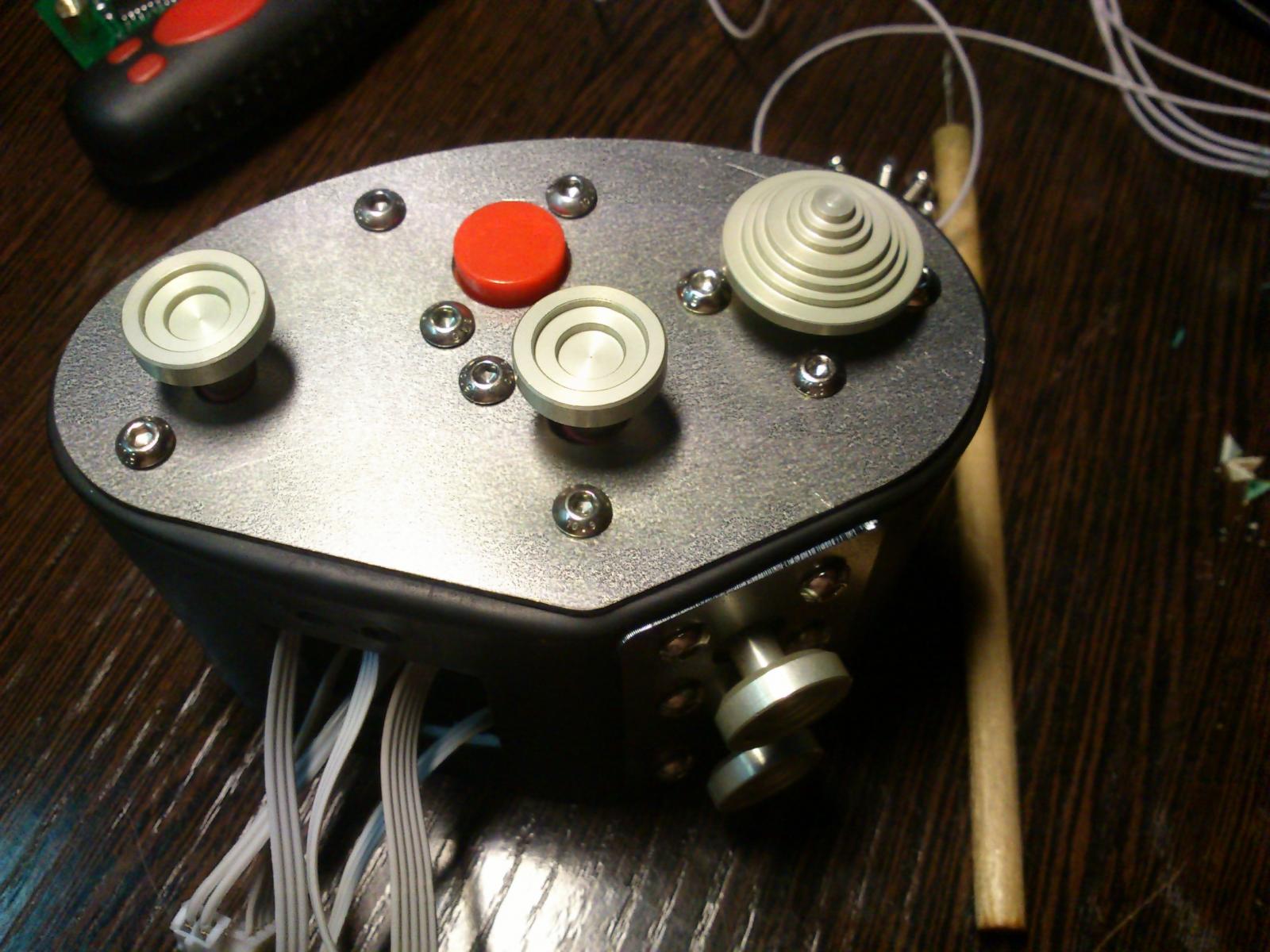

Прошел почти год как начато обновление ручек)



Вот что получается

Пока не все хорошо с хатками, но помаленьку работы ведутся.

[Krysnic]

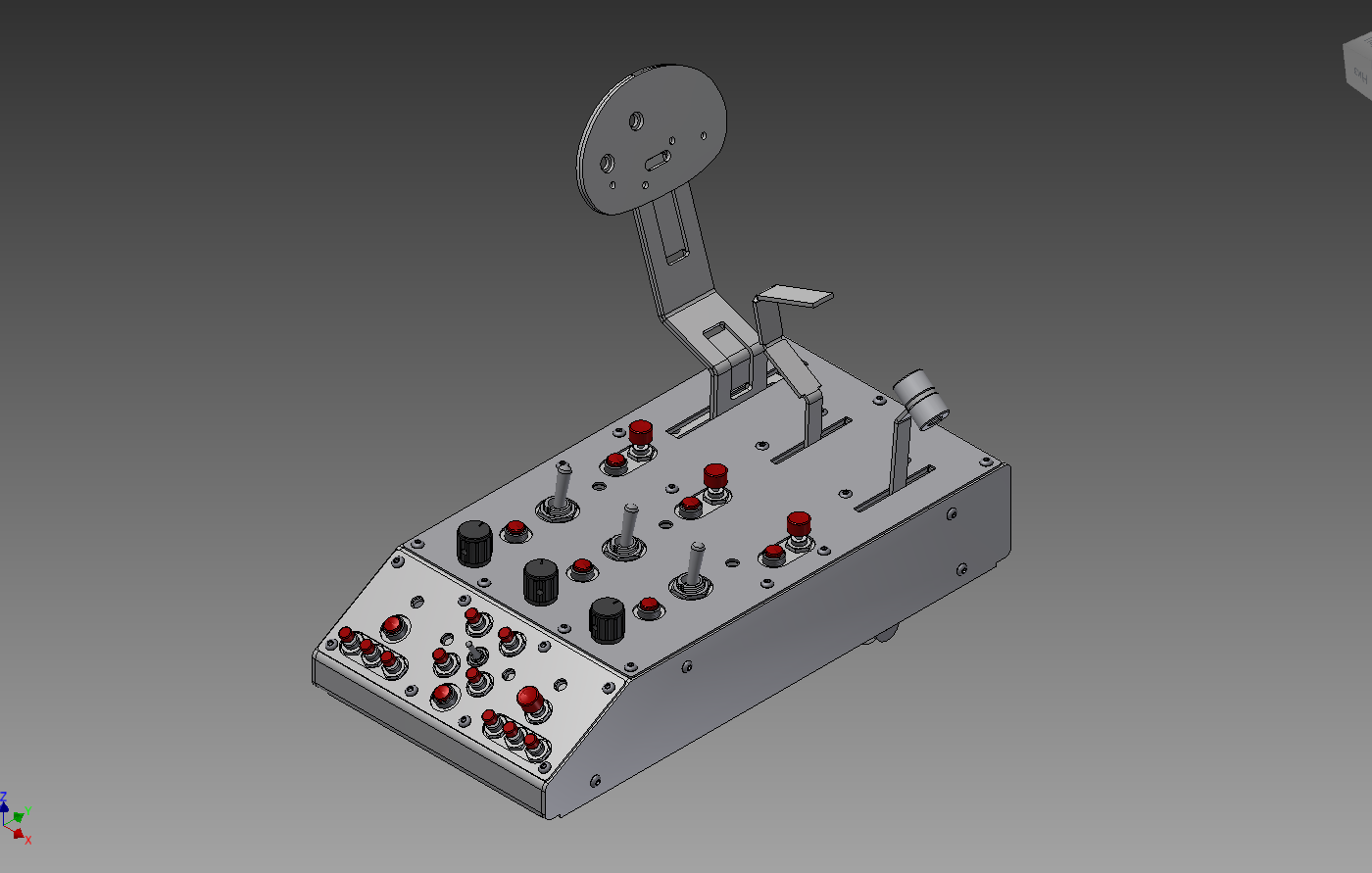

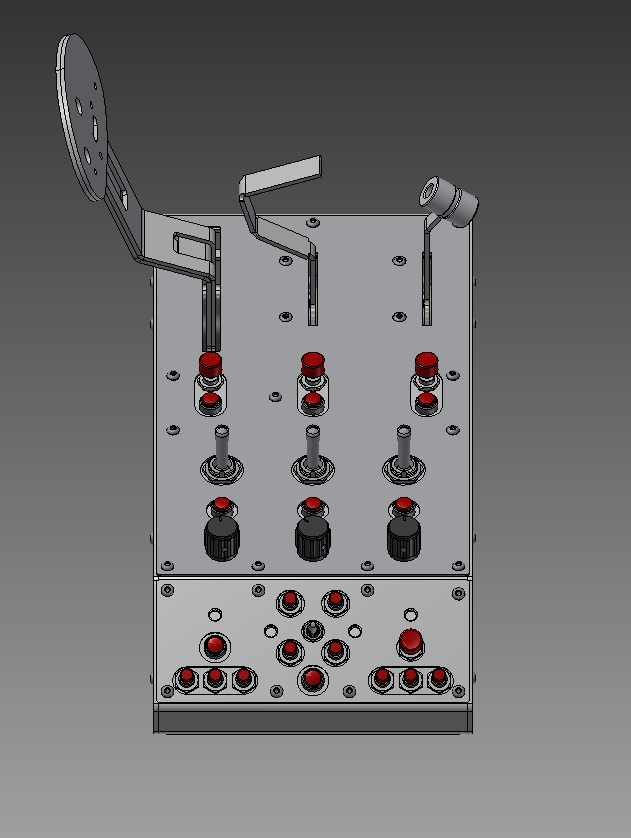

Пришло время выложить модель нового руда для поршневой авиации, да простит меня главный конструктор  . Этот руд своего рода улучшение предыдущего проекта.

Размеры корпуса 280х140х51мм. На корпусе имеется 3 оси и 39 "кнопок", плюс 16 "кнопок" на ручке. Так же будет установлено 7 rgb диодов для светоиндикации.

В качестве электронной начинки будет использоваться контроллер MMJoy2 с датчиками TLE5010.



[DVik]

Видимо Ап

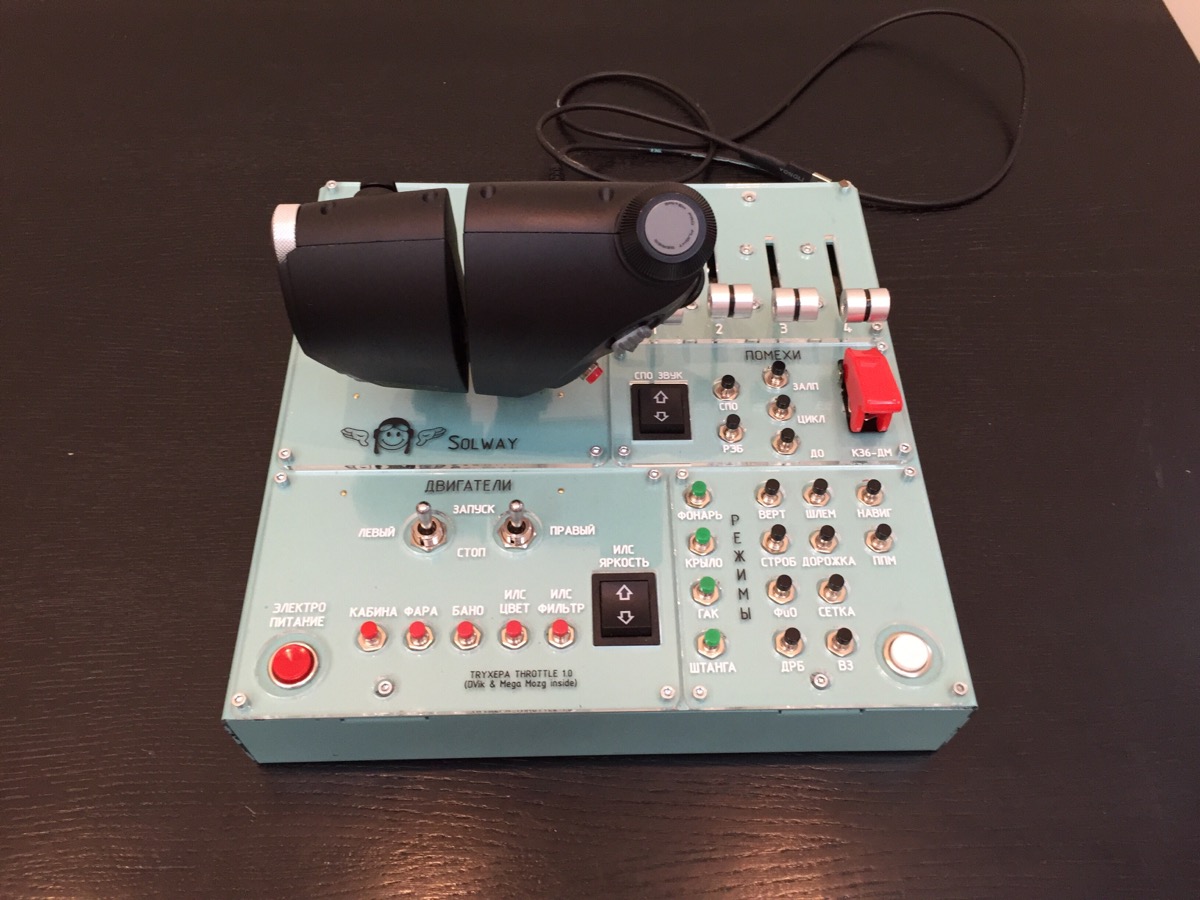

[VPC_Solway]

мда

Изменено 22 июня 2016 пользователем Solway

[DVik]

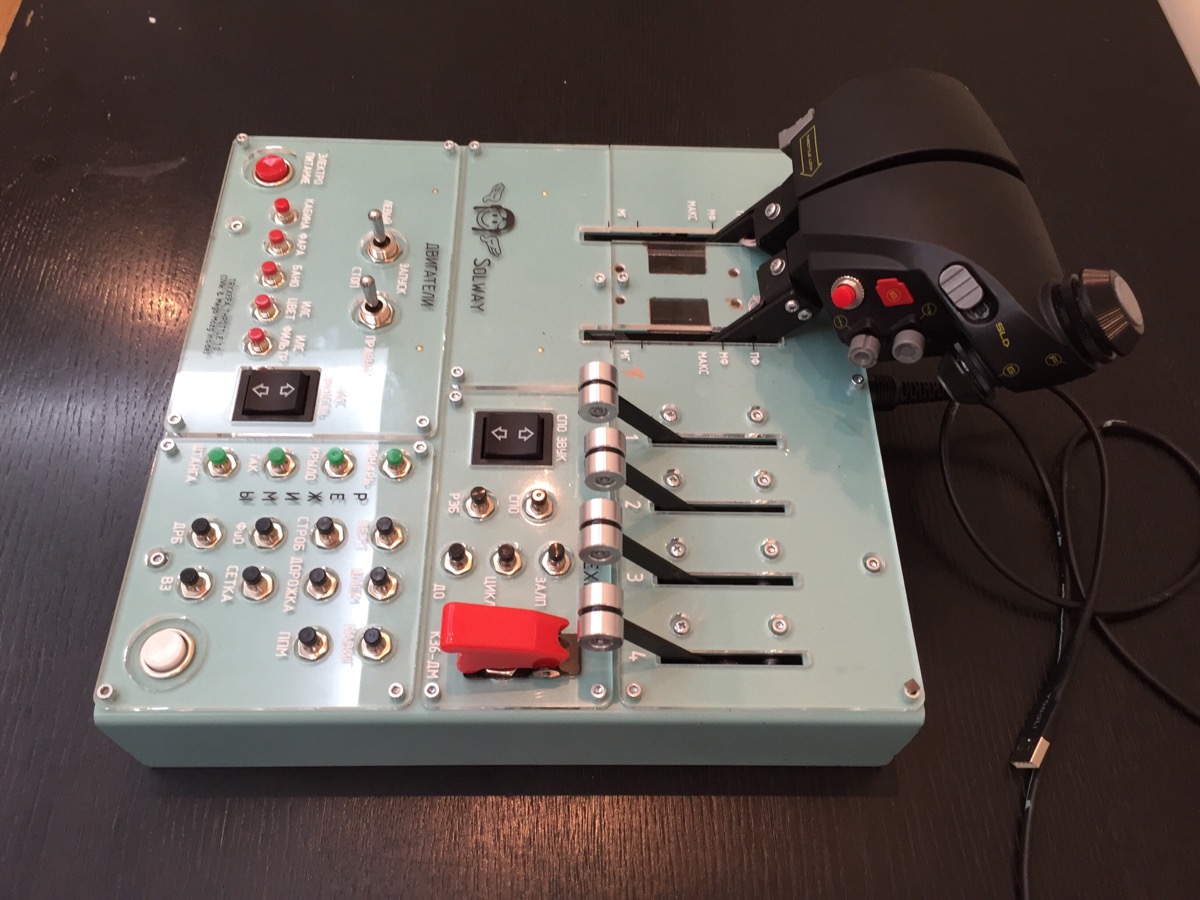

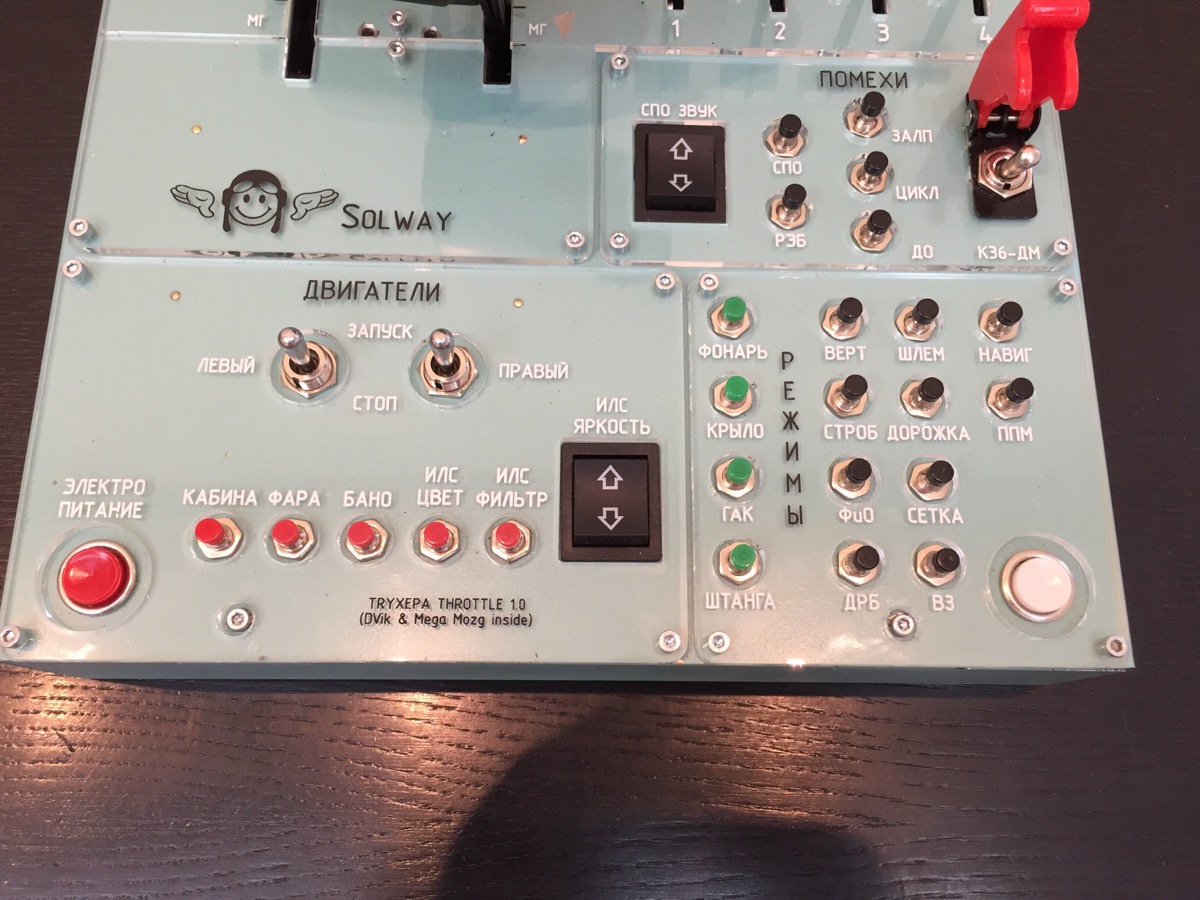

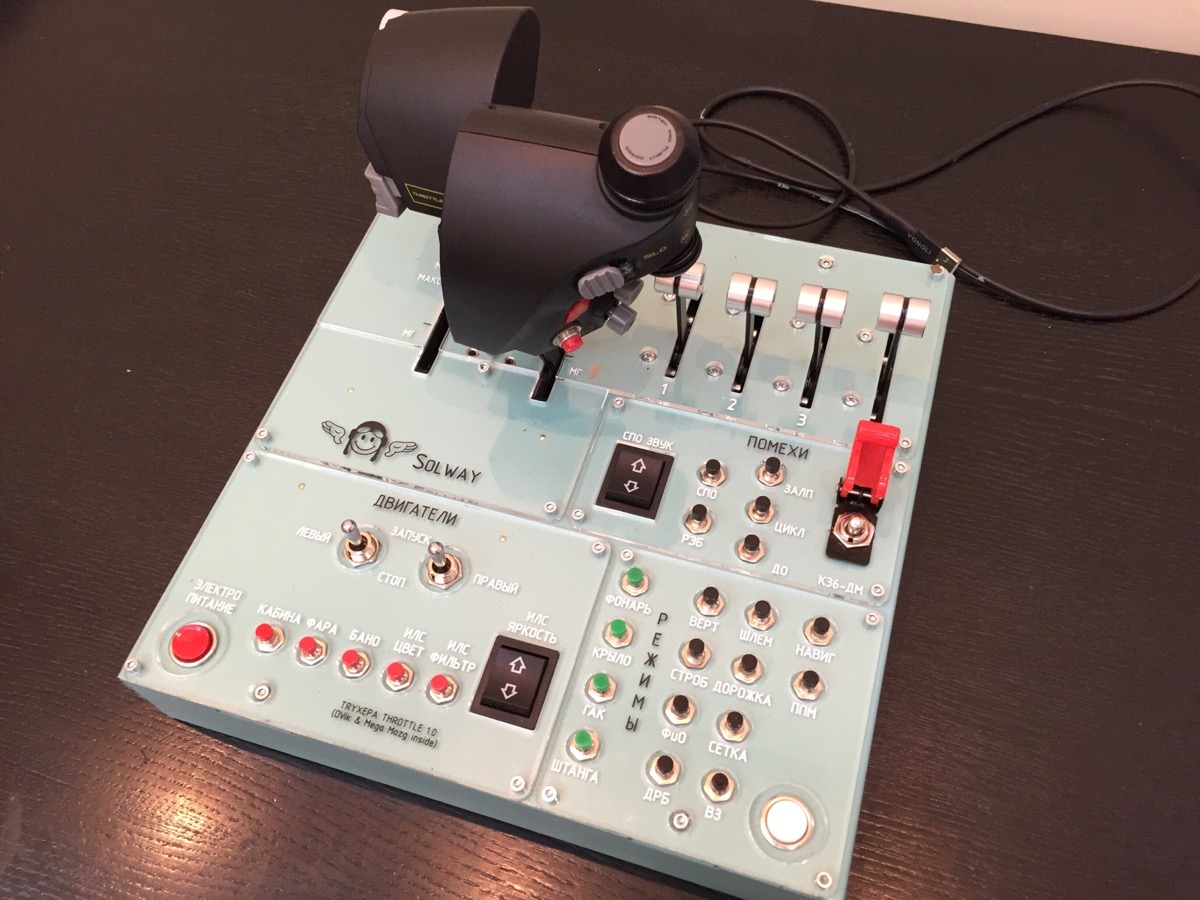

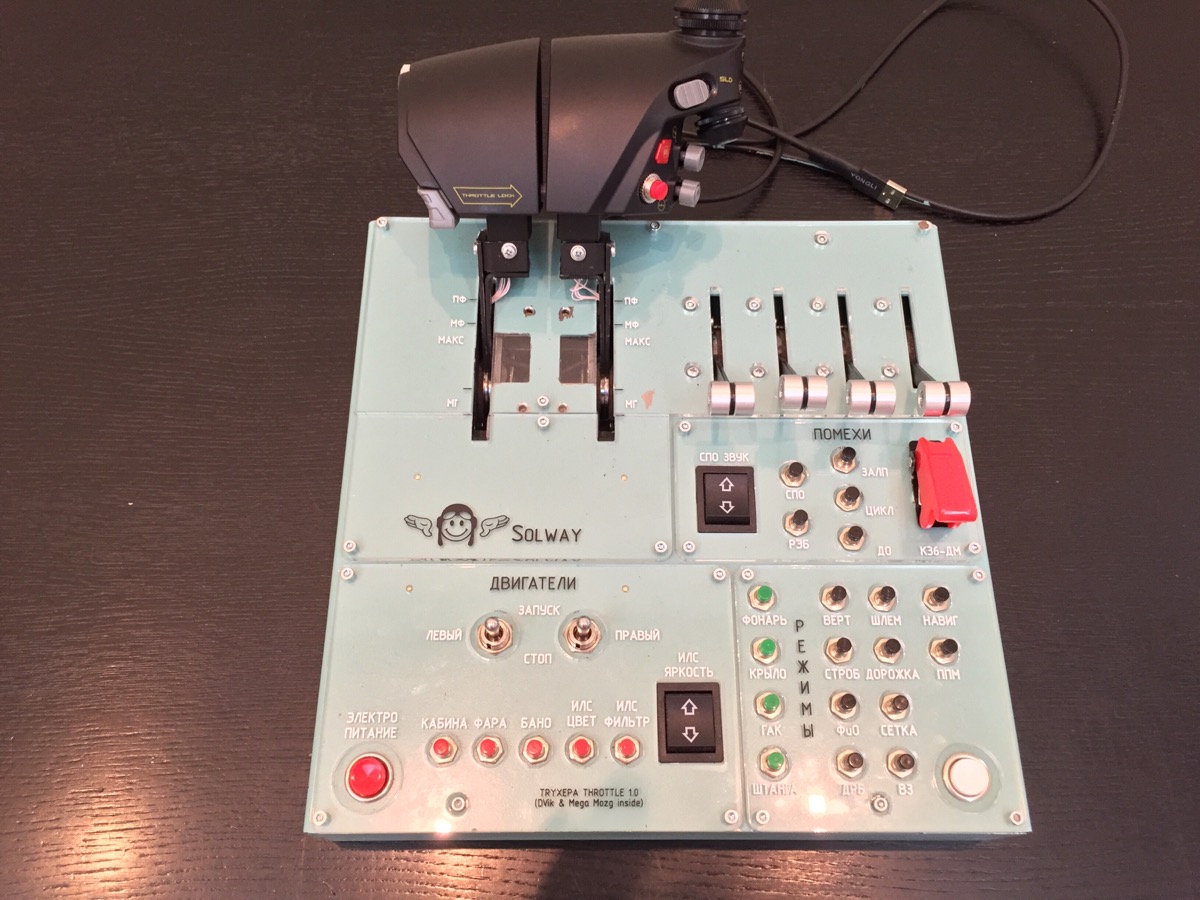

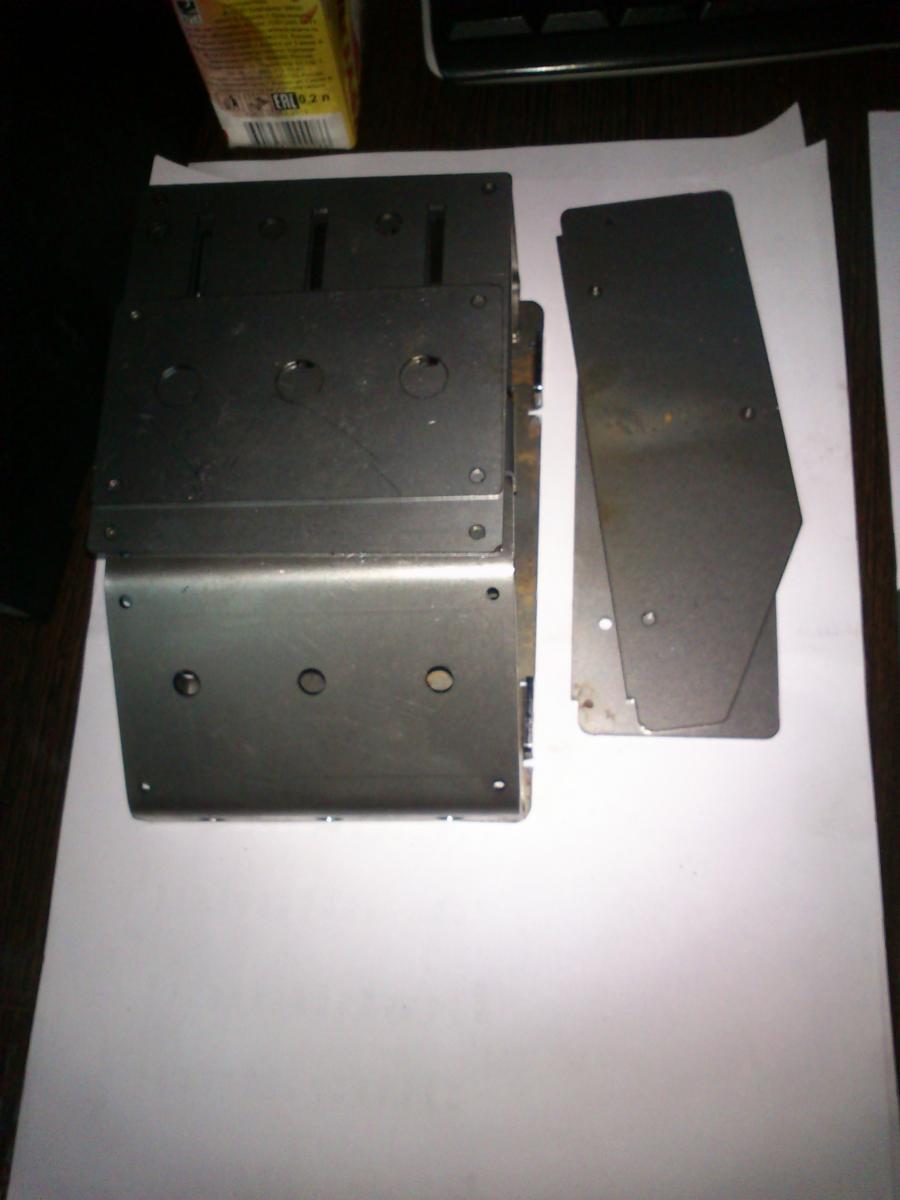

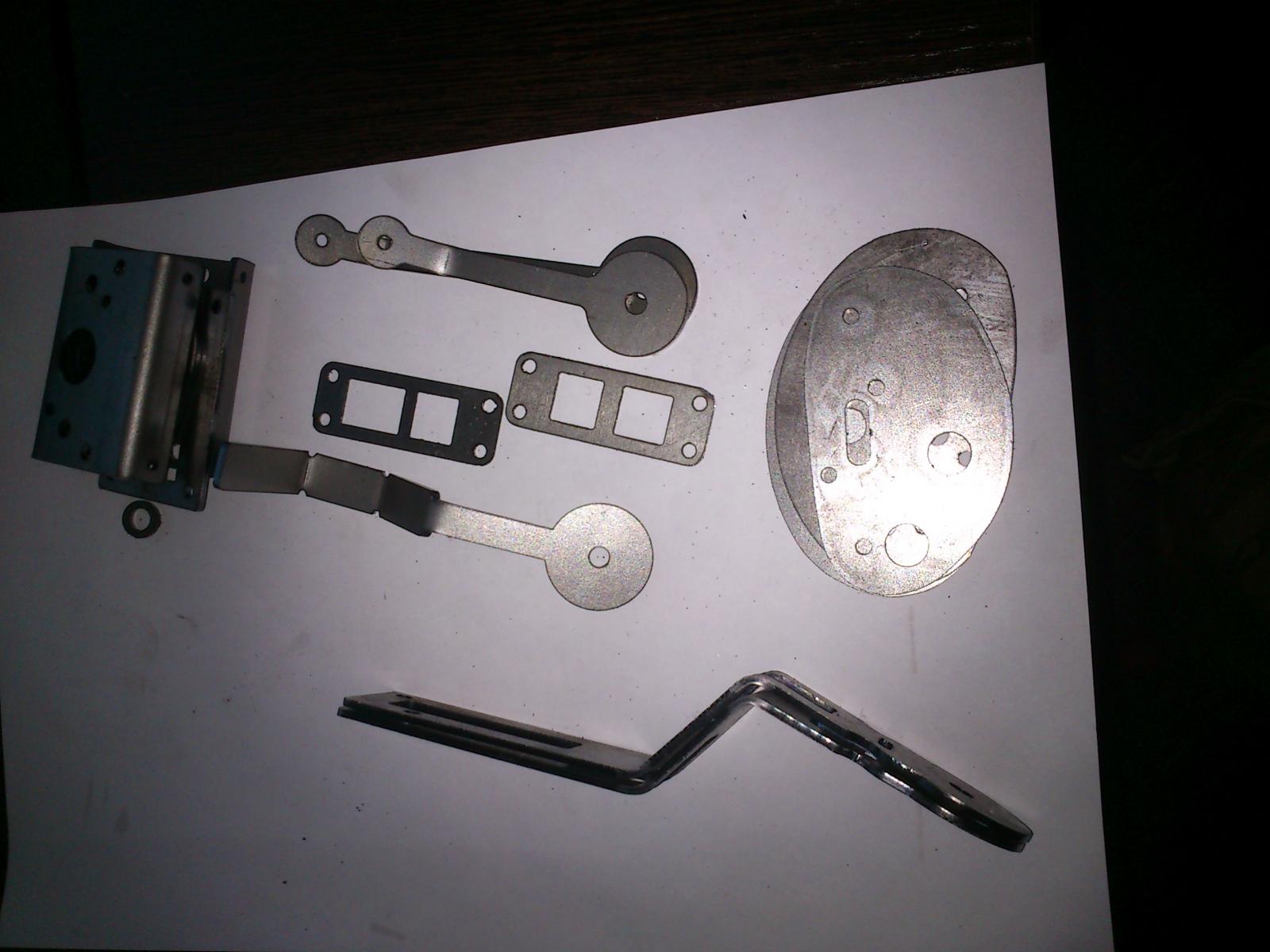

Свежее мясо.

[Mihalich1981]

Все отлично, но вызвали подозрения провода от сайтека. Они там не перетрутся об прорезь? ИМХО шлейф надо внутрь штока убирать. На третьей фотке хорошо видно когда руд в крайнем положении.

Изменено 22 июня 2016 пользователем Mihalich1981

[DVik]

Все отлично, но вызвали подозрения провода от сайтека. Они там не перетрутся об прорезь? ИМХО шлейф надо внутрь штока убирать. На третьей фотке хорошо видно когда руд в крайнем положении.



Эксплуатация покажет.

[Paskuda]

Прошел почти год как начато обновление ручек)



Вот что получается

Пока не все хорошо с хатками, но помаленьку работы ведутся.

Где хатки со шляпами брали?

[DVik]

Руки, они такие) делают когда глаза бояться.

[DVik]

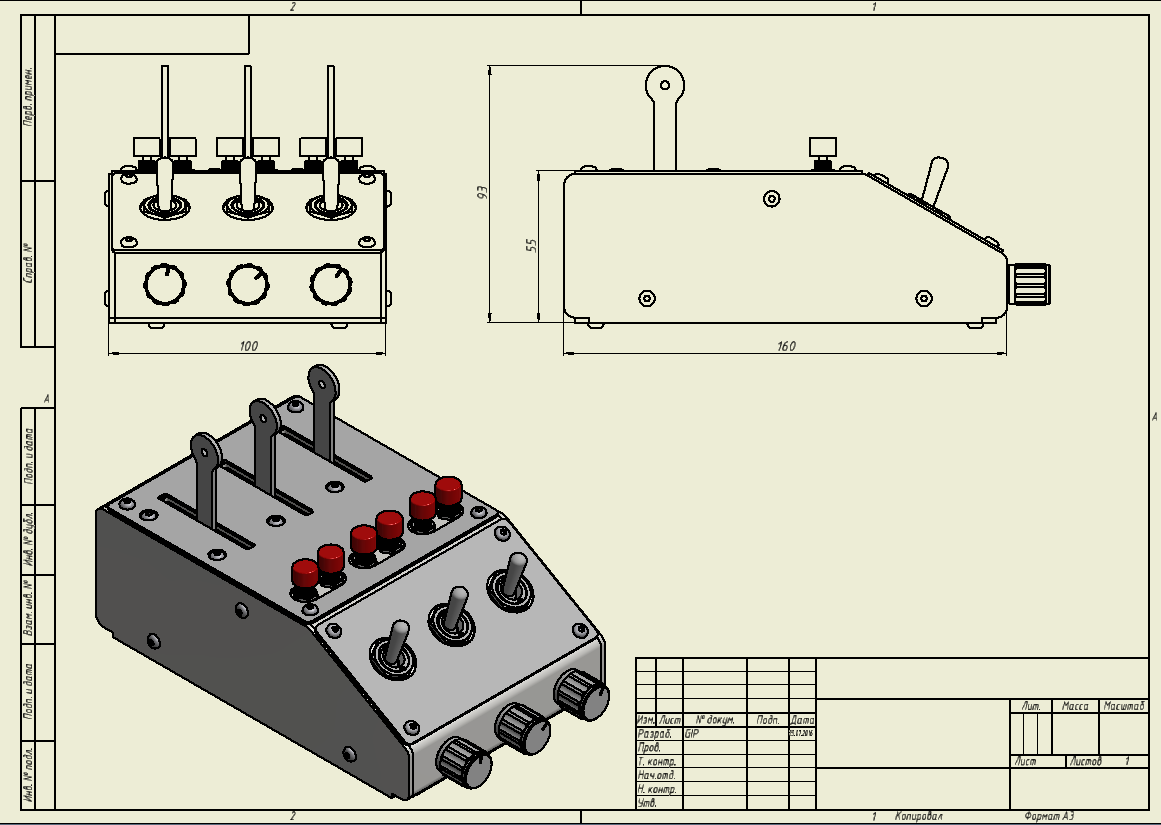

Небольшое обновление!



Более качественные кнопки и переменные резисторы.

[=59=Moroka]

DVik, а удобно ли, что все кнопки-тумблеры оказываются под ладонью?... Их не видно, доступ - только сняв руку с осей...

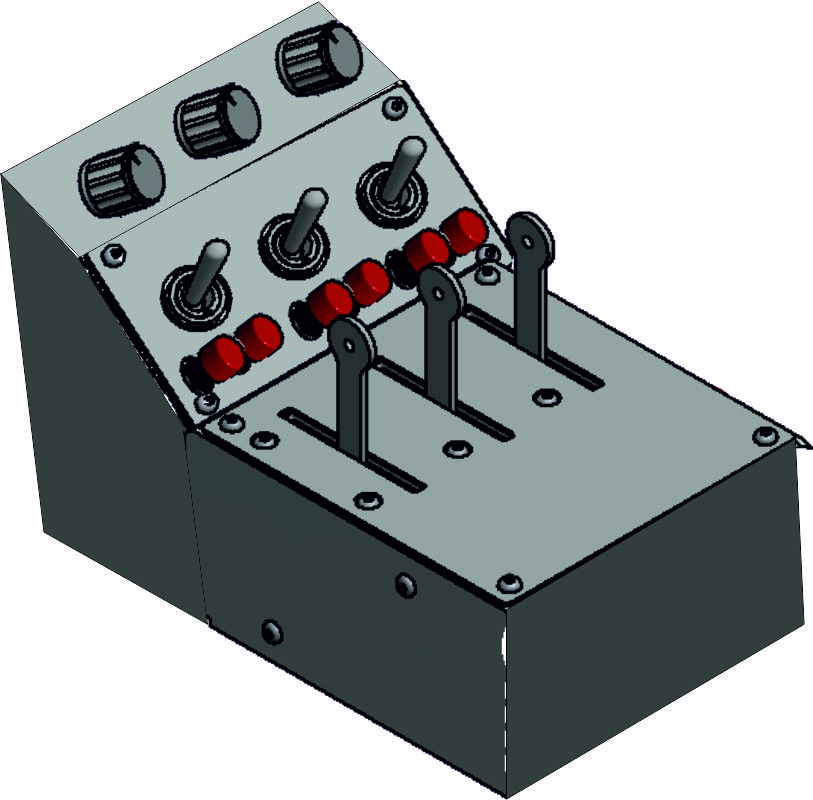

Такой вариант (ближе к твоему же "исходнику") не рассматривал?

[DVik]

так этож не РУД, на нем руке постоянно лежать не нужно.....



а так любой каприз за ваши купюры

[=59=Moroka]

так этож не РУД, на нем руке постоянно лежать не нужно.....

Даже в этом случае есть неудобство нажать случайно ладонью на кнопки... или придходиться держать руку на весу.

Изменено 25 июля 2016 пользователем =J13=Moroka

[Mihalich1981]

А в твоем варианте вообще не понятно как на кнопки жать, если рычаг вперед до упора. Там же наболдажник еще. Плюс возможен уезд конструкции вперед.

[=59=Moroka]

Ну это просто я нарисовал коряво... на скорую руку... Надо расстояния соблюсти... подвинуть... сместить как надо и будет понятнее. Главное сам принцип - перенести кнопки-тумблеры из под ладони под пальцы

Изменено 25 июля 2016 пользователем =J13=Moroka

[Krysnic]

Давно ничего новенького не было,выкладываю небольшой отчет.

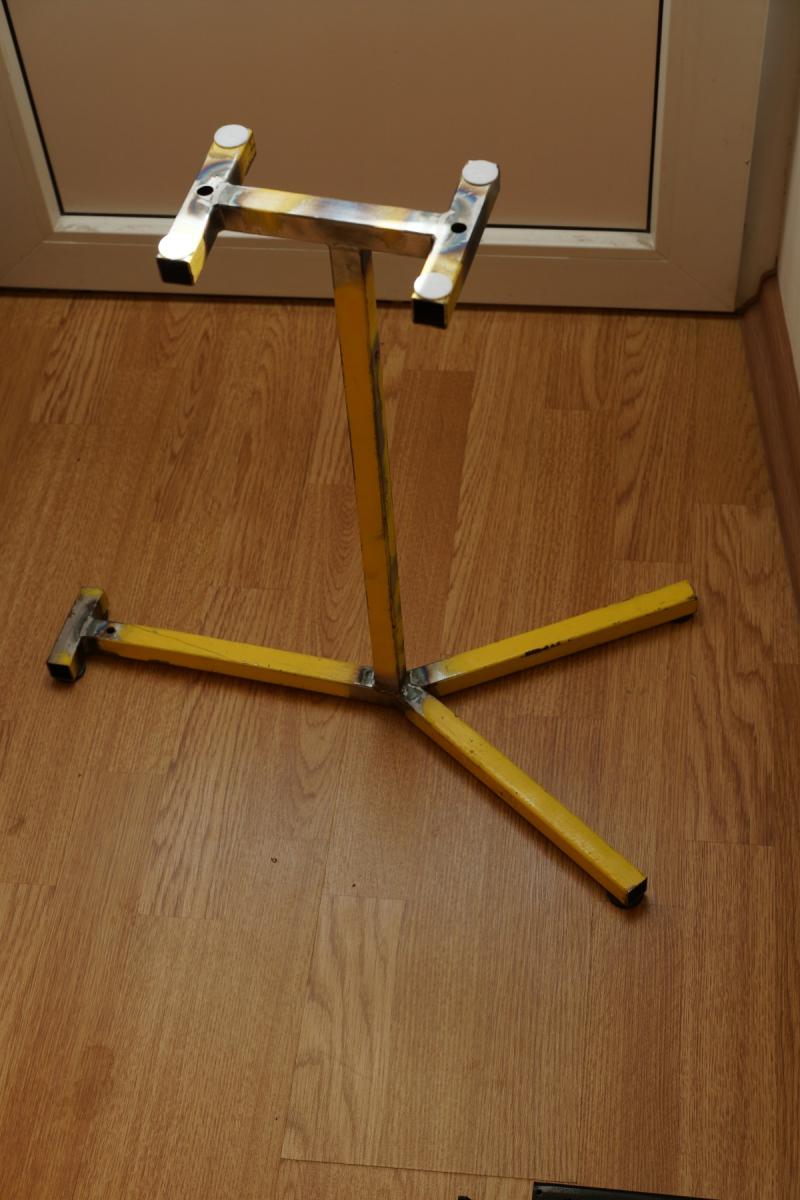

Потихоньку собираю свой руд. В общем то осталась электроника и ручка. Также сделал подставку под него,

по первым тестам довольно устойчива.
