Квадрант (железный плагиат сайтека)

[Komaroff]

Упс. Я имел в виду материал самой "белой колбасы"...

[DVik]

Ну как какой в колбасе) мясо молодого полипропилена

[U053]

Ну как какой в колбасе) мясо молодого полипропилена

[Komaroff]

Ну как какой в колбасе) мясо молодого полипропилена

А кожа тоже его ? Или ассорти ?

Не знаю как на вкус, но выглядит довольно аппетитно. Кулинару зачОт !

[DVik]

Немного красоты в понедельник



Ручки из ручек имеют место быть, но мне не понравились. Слишком не редсказуем результат.

[Sita]

хорош))



пол царства за токаря)

[DVik]

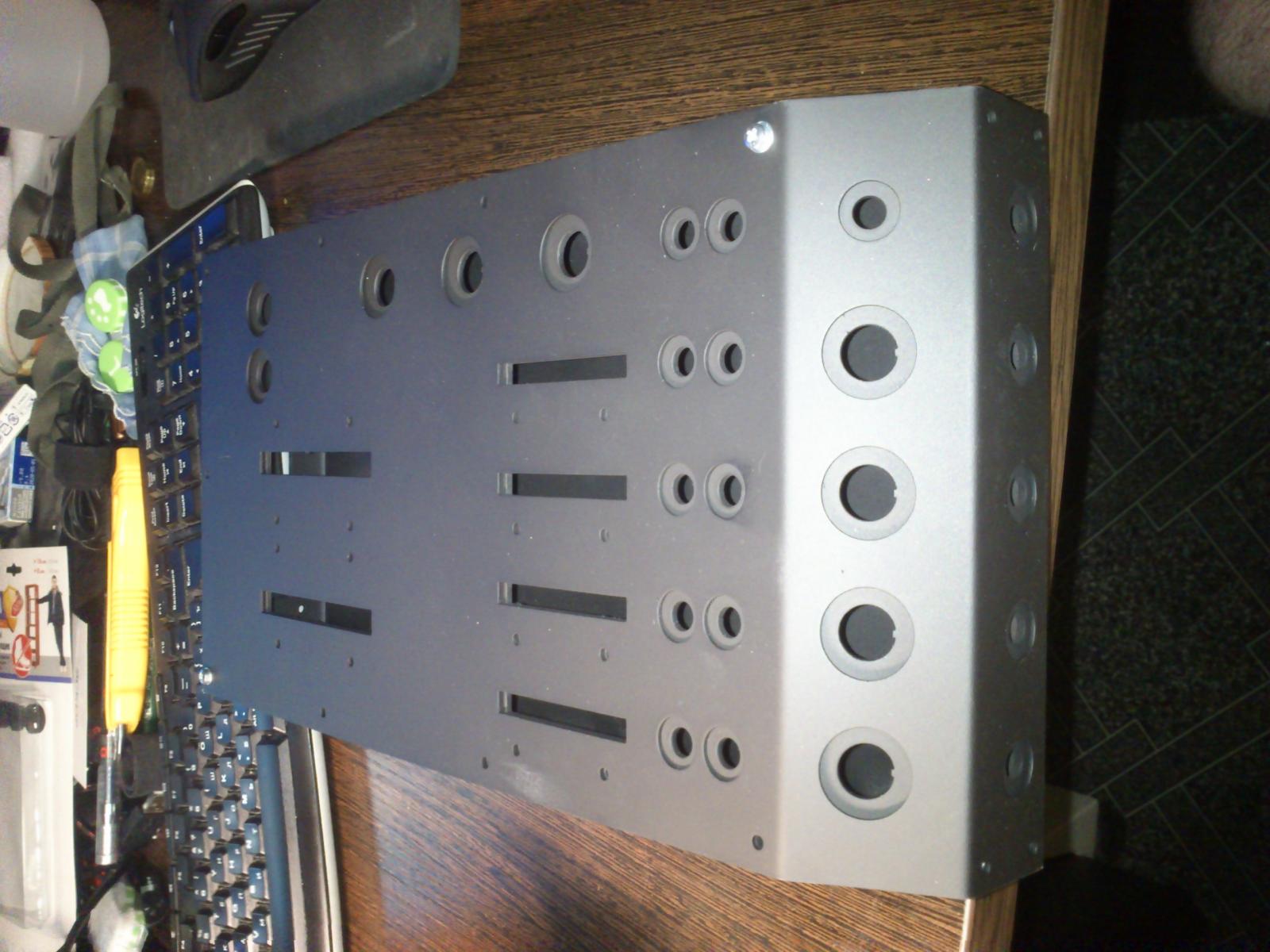

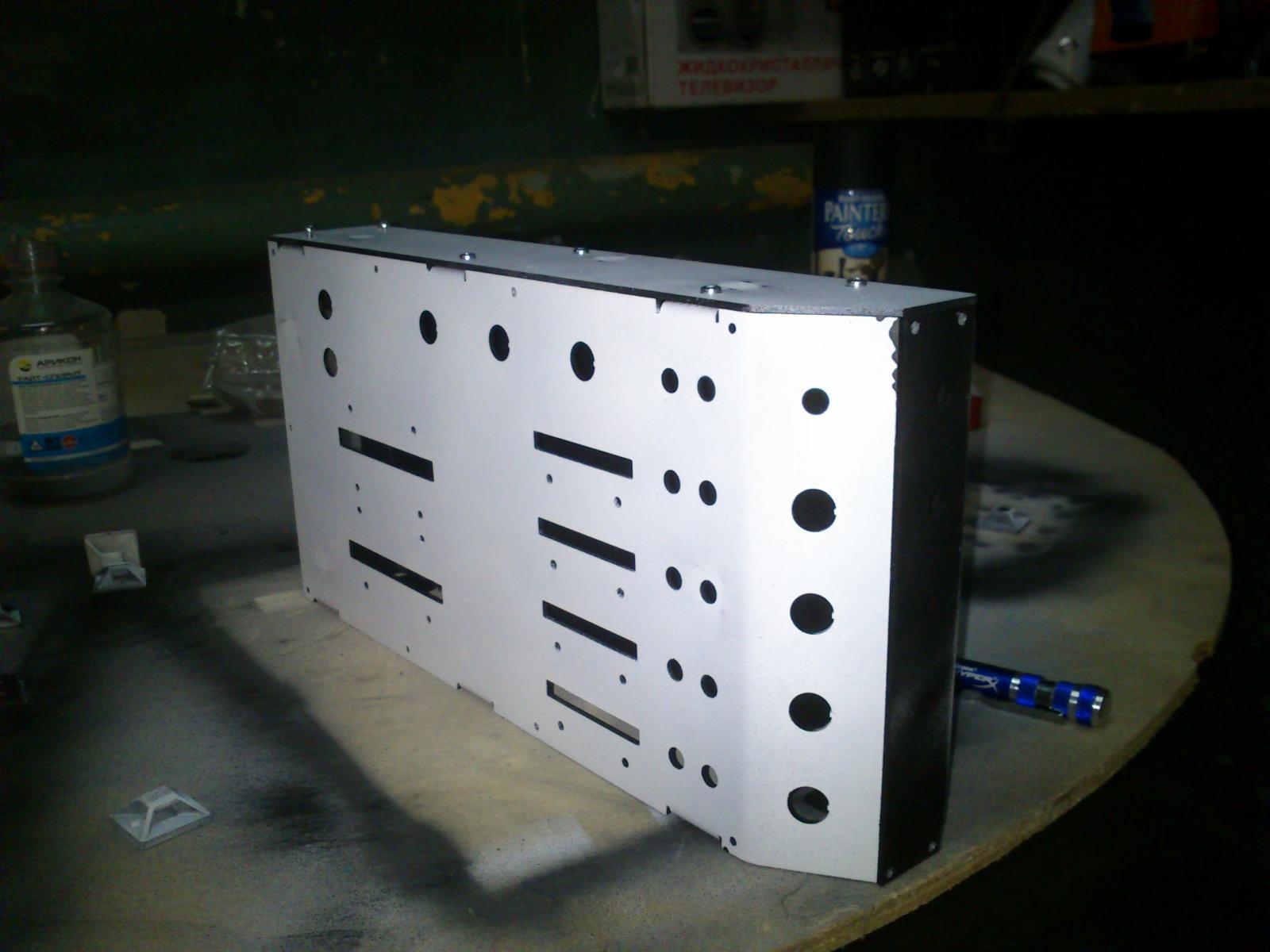

Прикидывал лицевую....



на 4ый раз вроде подошла)

будемс красить....



но думаю придется отказаться от конструкций с двойным гибом....

[Botanik]

Прикидывал лицевую....



на 4ый раз вроде подошла)

будемс красить....



но думаю придется отказаться от конструкций с двойным гибом....

Почему,   конструкция с двойным гибом не подходит?

Теперь будет прямоугольный корпус?

[DVik]

Двойной гиб на непрямой угол не шибко стабильно гнется....

[Botanik]

Будешь прямоугольные делать или без изгиба листа, но с сохранением формы,  на болты раздельно пластины на изгиб?

Изменено 11 ноября 2015 пользователем =hit/run=andreiru

[DVik]

Будешь прямоугольные делать или без изгиба листа, но с сохранением формы,  на болты раздельно пластины на изгиб?

А это мысль)

Нада поглядеть что получится

[Botanik]

Главное сохрани свой оригинальный двойной листовой слой, верх корпусов. Очень хорошо смотрится. (пластик ломается, крошится, а метал  хорош)



Посмотрел на фото, стал нравится некрашеный вид метала. Может мне не красить свой корпус в черный, а попробовать цвет металлик в автовиниле?

Нужны фазки, чтобы головки болтиков не торчали. (я сам потом их сделаю)

Болтики, надо их прокалить на огне с охлаждением в масле,  будут тёмные.





Изменено 11 ноября 2015 пользователем =hit/run=andreiru

[DVik]

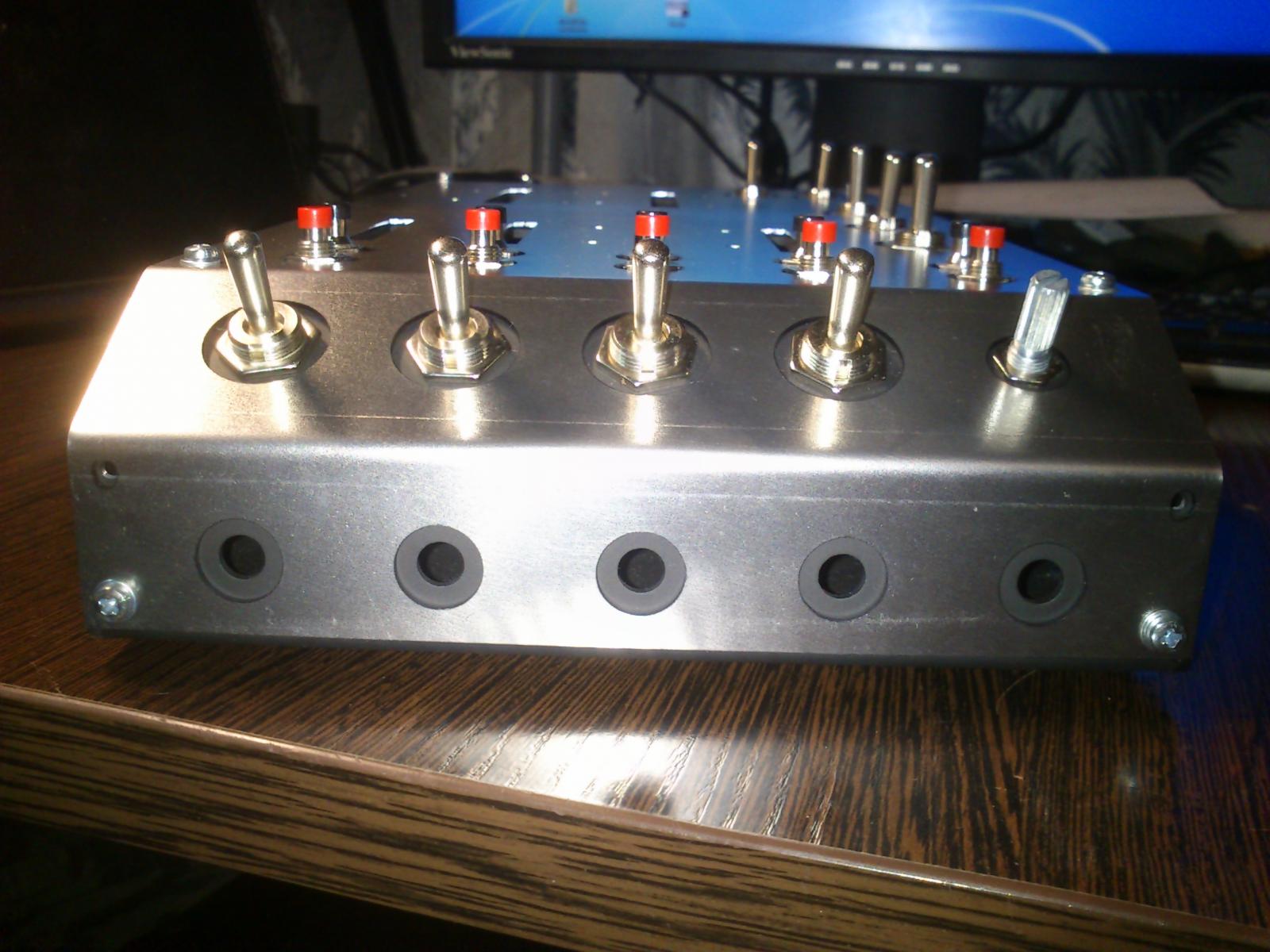

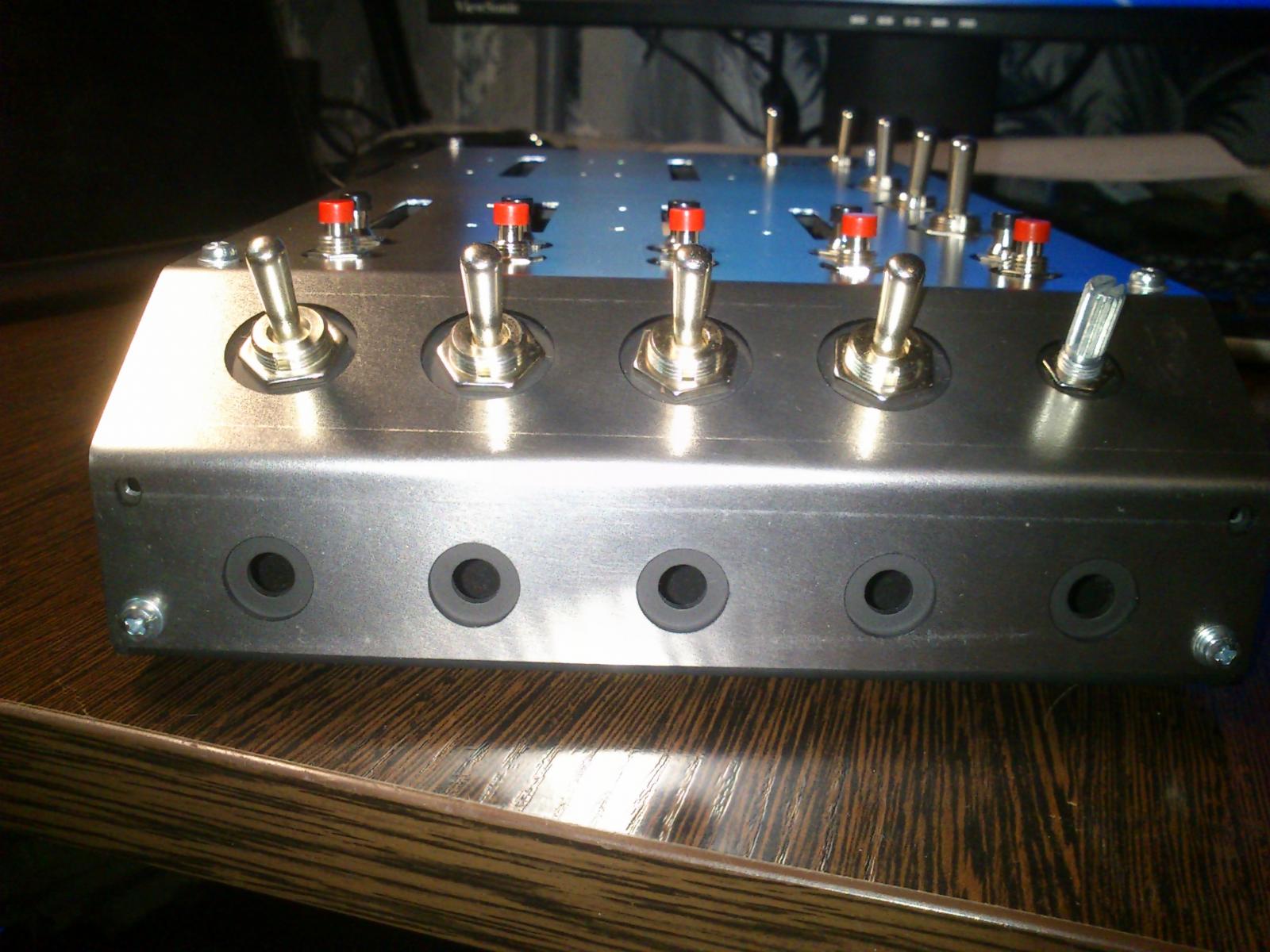

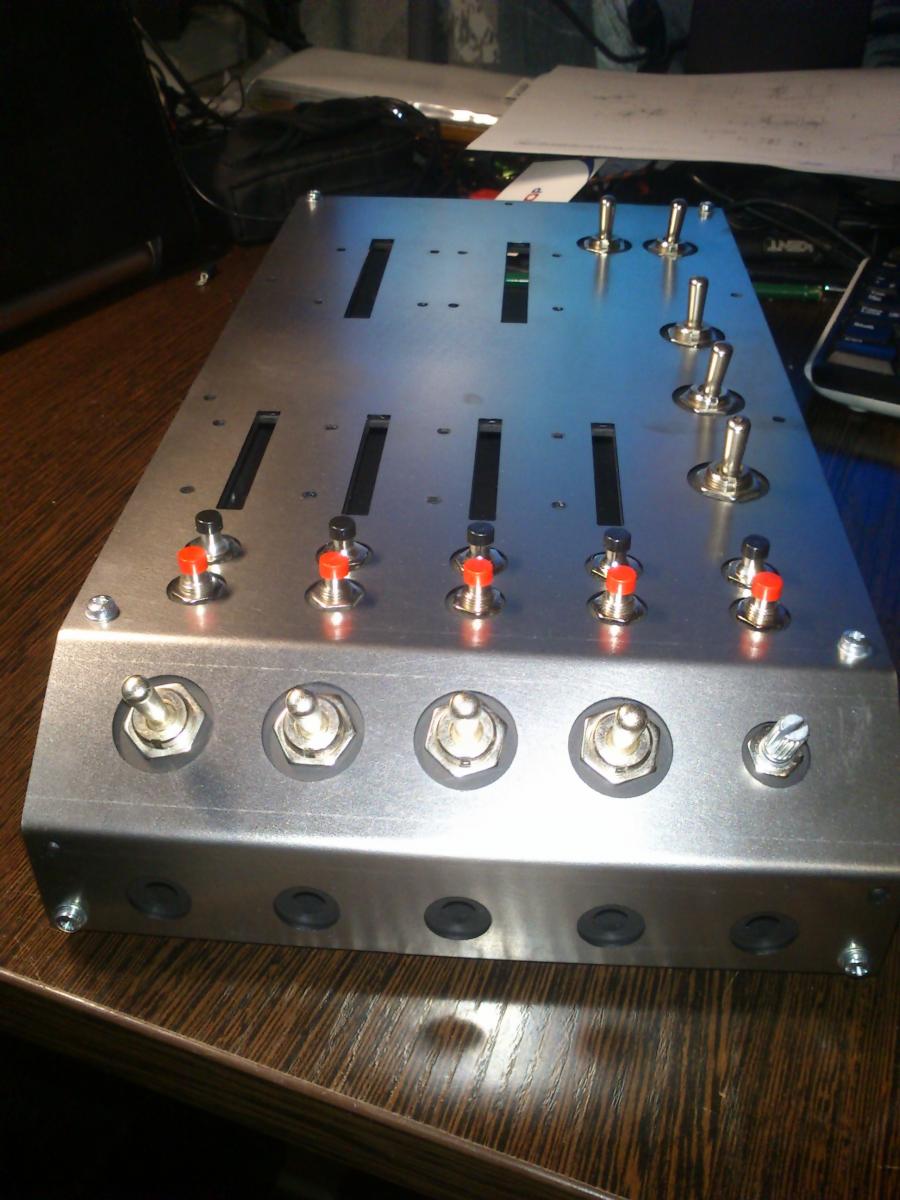

Притаранил на сборку.



В оконцовке нашол причину невнятной "морды"....

как всегда все банально) собственные кривые руки!





[DVik]

расставляем

[DVik]

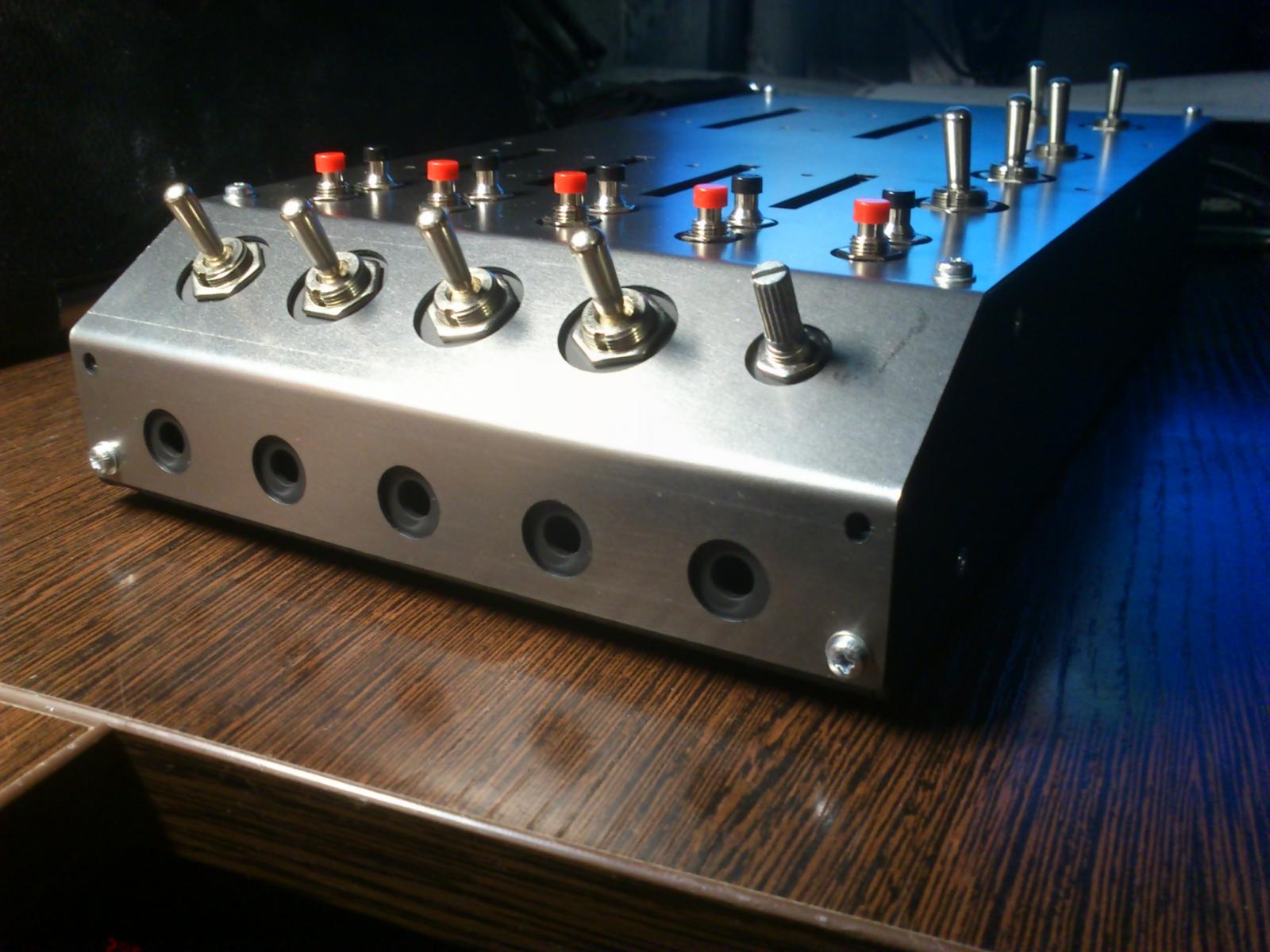

Ну вот) теперь так как задумано!



Будем красить панельку





П.С. Ох уж этот к фактор

[DVik]

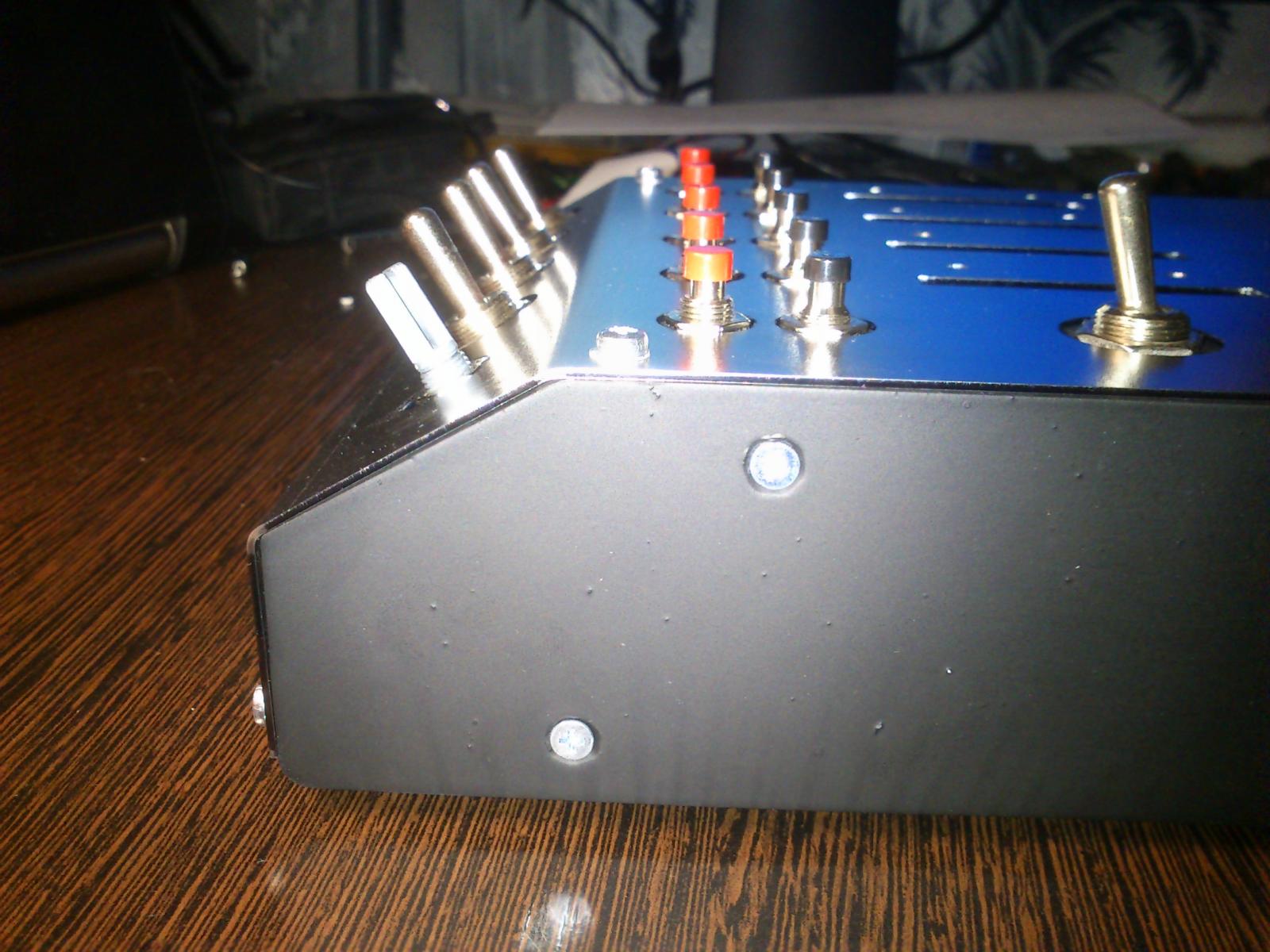

Короткая версия

Длинна 292мм

Ширина 170мм

[FavN]

Да. Похоже на желаемое. Есть пара вопрсов.

1) Можно ли поставить резистор-крутилку на правую ручку справа сверху?

2) На передней панели слева, вместо стандартной кнопки, можно ли поставить либо кнопку, заметно отличающуюся от стандартной, либо выключатель а-ля магнетто - для двигателя.

Вижу есть втзможность еще на 3 см уменьшить длинну котпуса,

Также спереди на двух ручках будут ли увеличенные кнопки - по две на каждую ручку, или останутся стандартные?

Ну и волнует цена конечно.

[DVik]

Короче уже не стоит, будет неудобно при минимальном отклонении рукояток.





выключатель а-ля магнетто - для двигателя

поподробнее пожалуйста))) сколько положений нужно?

[FavN]

Да достаточно 2 положения Onn - Off. Вправо - Влево. Про длину корпуса понял.

[DVik]

Что то совсем забросил)

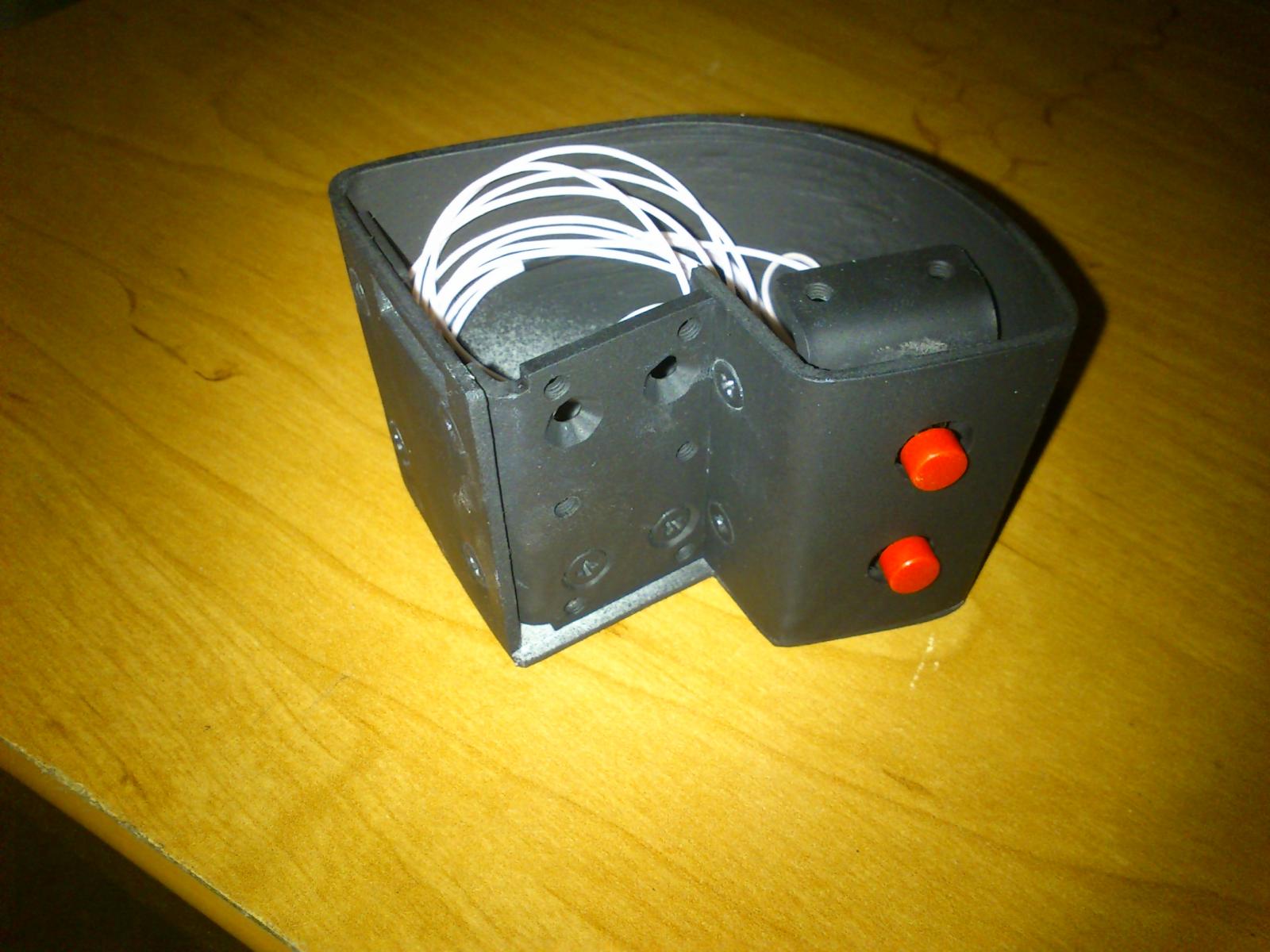

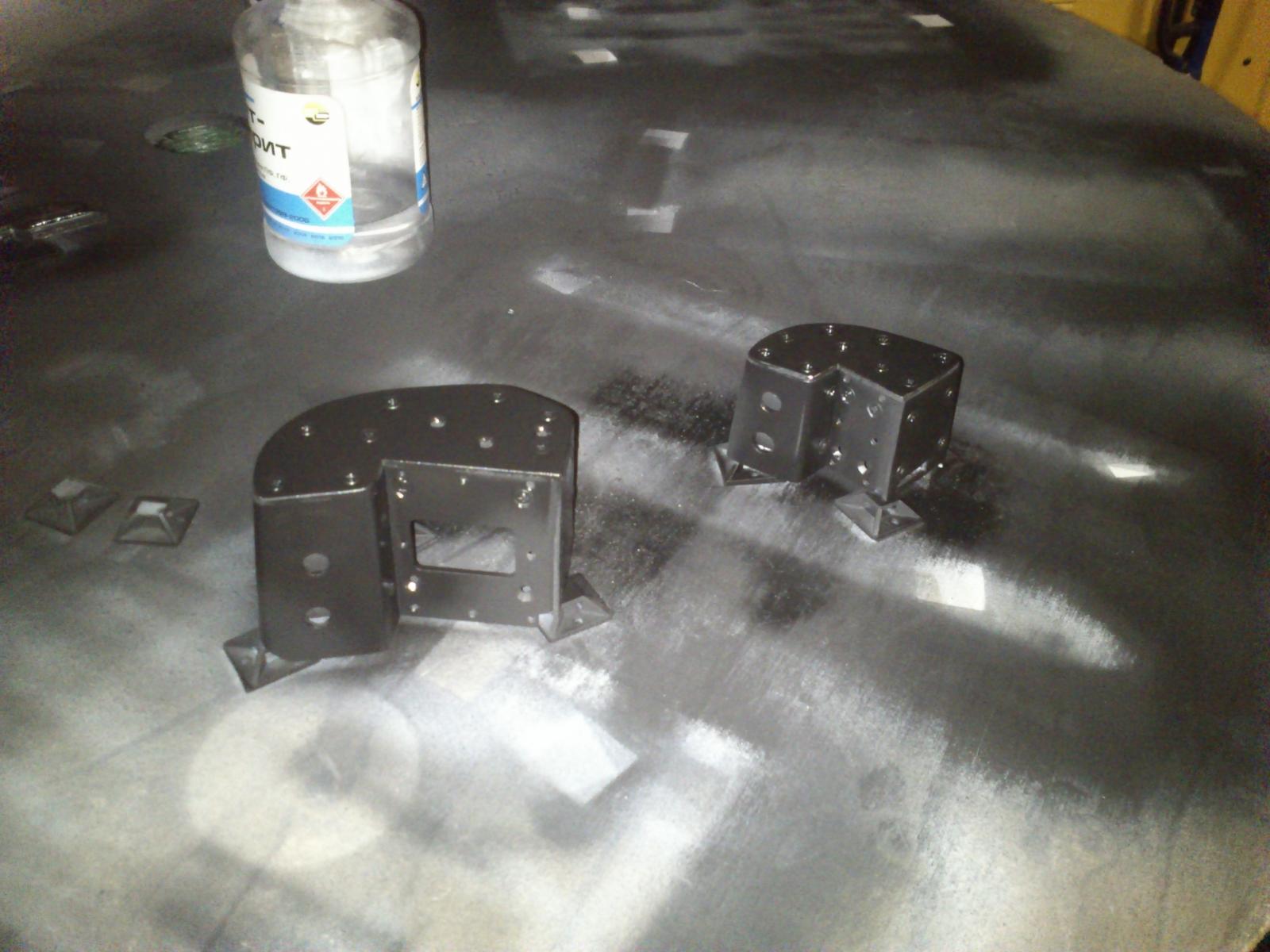

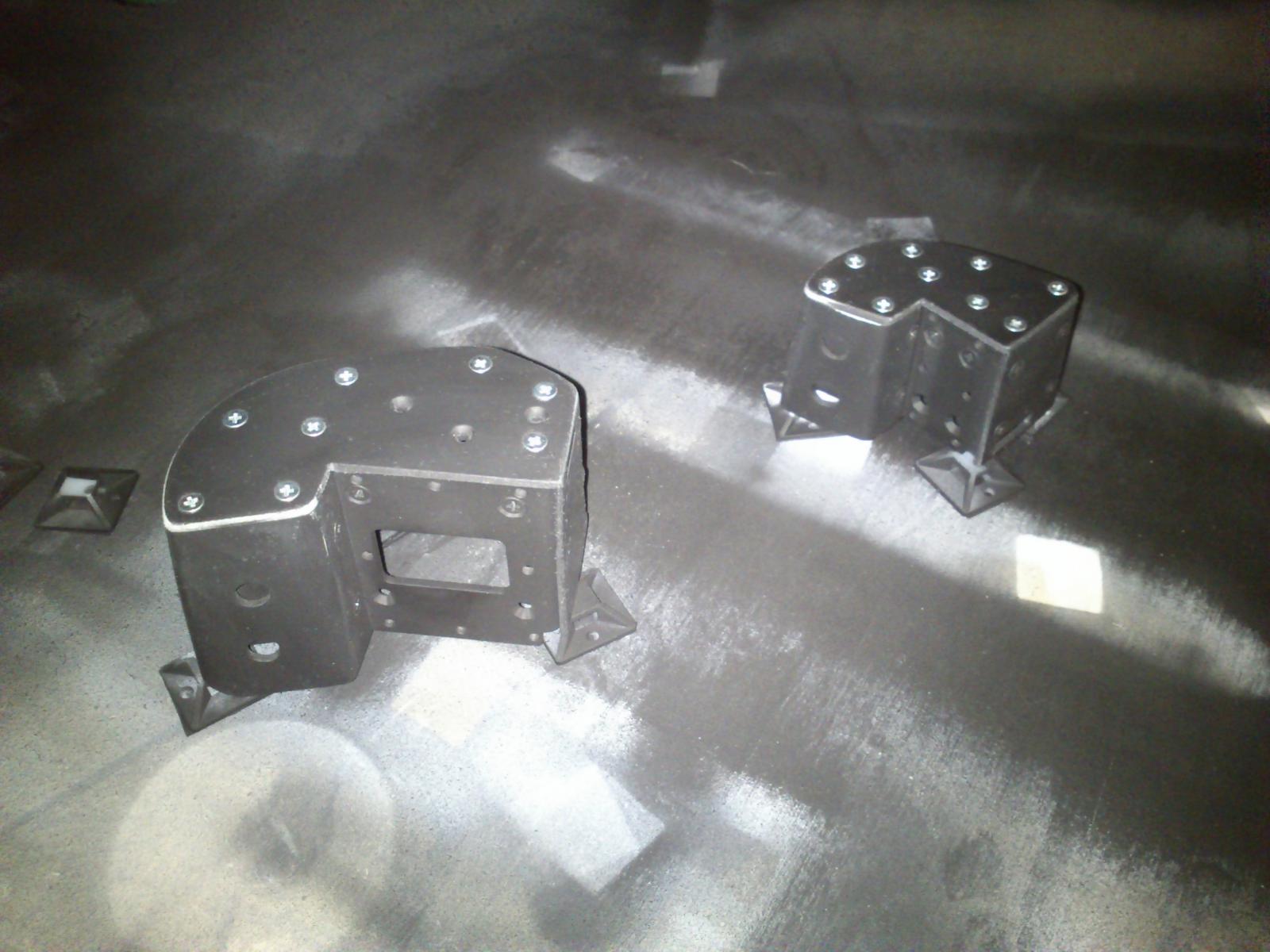

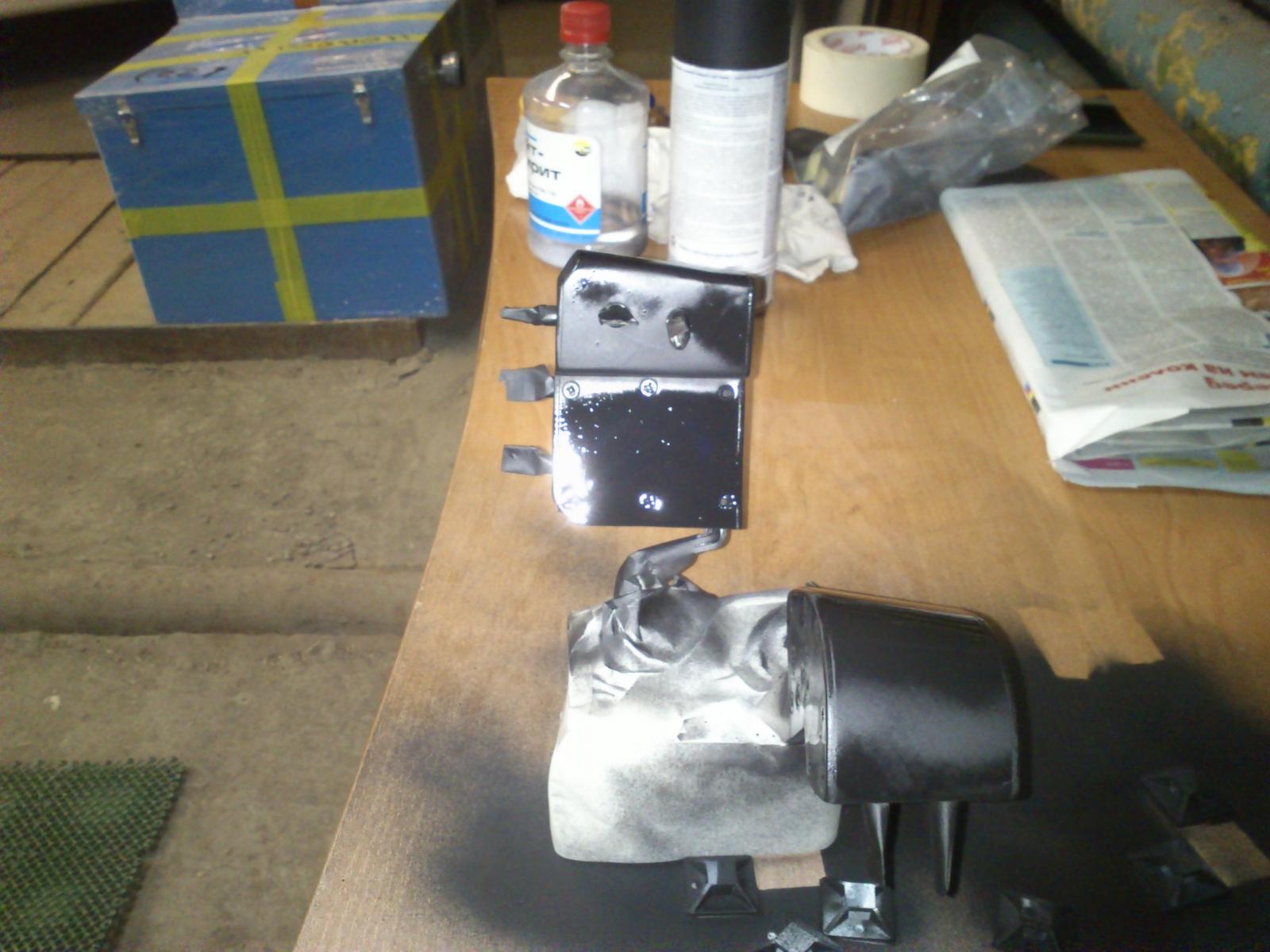

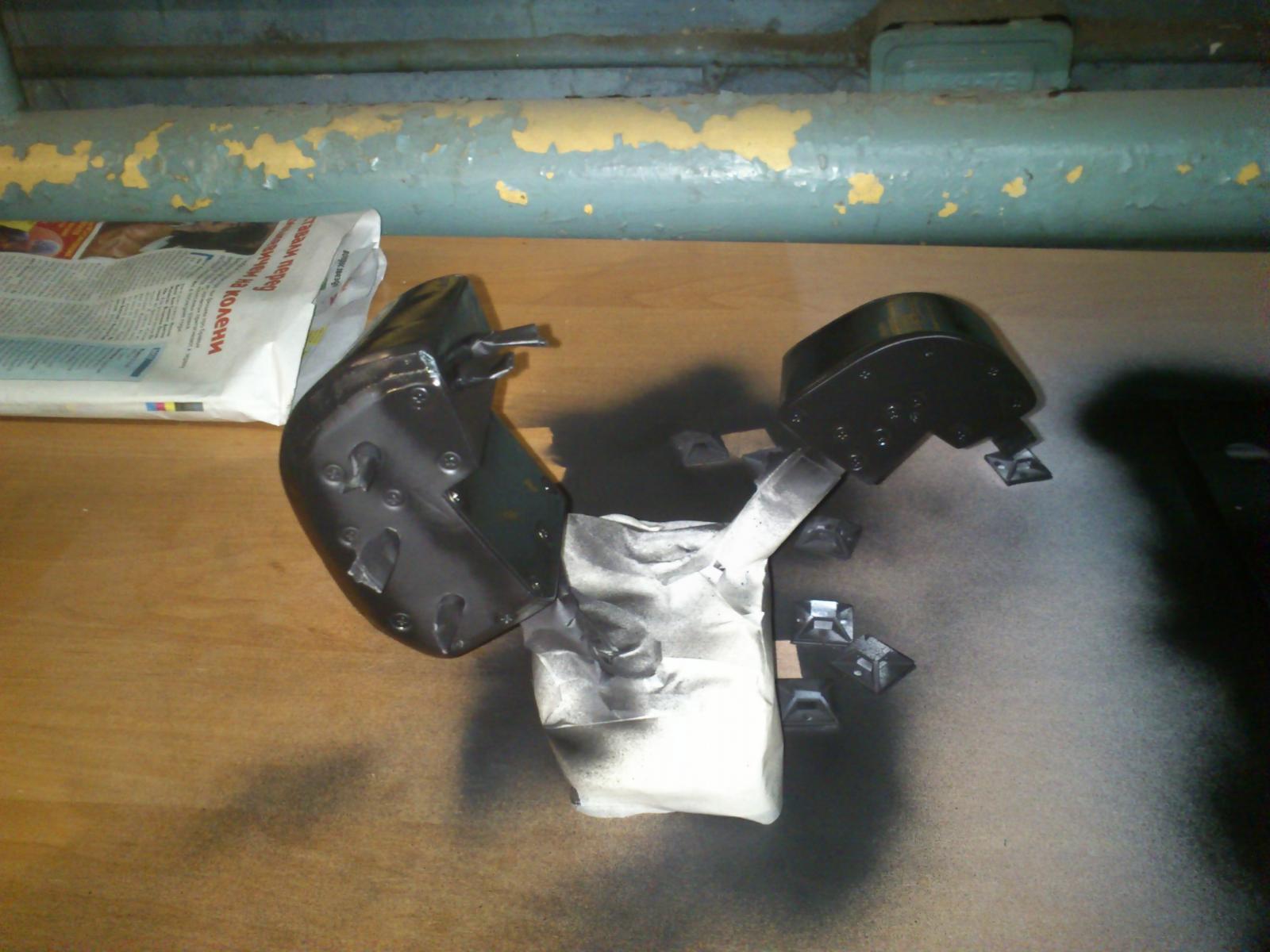

Немного сочных слайдов

[FavN]

Здорово! Работа идет значит.

[FavN]

Привет! Рассмотрел верхнюю часть покрашенного изнутри корпуса. Решил все же 4 резистора ставить на "рычажки"? Или это другой заказ делаешь просто?

Изменено 14 декабря 2015 пользователем 72AG_FavN

[DVik]

Это все еще первый!

[FavN]

Ага. Понял. Корпус все же длинный на фотке.

Ну чтож. Остается ждать своего укороченного

[Sita]

Приветствую товарищи!)



вот уже неделю  являюсь вполне счастливым обладателем Продукта   уважаемого товарища  DVik'a



Первое что хочу сказать,  что даже зная  размеры изделия в сантиметрах,    было  трудно представить каким он  будет в реальности.



вот  собственно фотки  с масштабом...





















и в сравнении с кабаном ...













Собственно изделием   доволен,     лично я   его под триммера   задумывал,  в связи с этим опытным путём  пришлось выискивать   центр оси,  и наклеивать белые полосочки обозначающие центровку...



 есть пара мелких замечаний от безрукого пользователя, который привык к готовым изделиям типа Траста или Сайтека... но  при этом я прекрасно понимаю что изначально штука позиционируется как изделие штучного типа...



собственно замечания...



1) Оси  что на  ручках что на крутилках стоят  чуть  в разных позициях,  т.е.  в связи с этим положение  центра  осей   отличаются  друг от друга.  благо легко ищутся с помощью какого нибудь DXtweak ...

2)  чисто теоретически   хотелось  хотелось бы   насечку шкал ... с тем же   центром нулём и максимальным значением...



   ну это  лично мои нубские  замечания... ...



 а  ещё показалось что одна из очей подёргиваеться.. но  может показалось... осваиваю  штуку всего неделю ...



    Самое главное... Изделие Знатное, выполнено на высоком технологическом  уровне ( на мой взгляд)  стоит наклеить на него    всякие шкалы и  шильдики  под кнопки,   и  будет не отличить от   промышленного изделия тех же трастов... плюс  это всё реально  железяка!   материал  чувствуется!  Внушает...    прородитель сайтек   рядом не стоял ...



Автору спасибо!   будут деньги  ивозможность закажу какой нибудь маниакальный руд  а-ля  DC-3 ))



Спасибо за внимание)











[NikoMES]

DVik,в качестве дополнения к предыдущему посту, возможно ли сделать такую механику с промежуточной фиксацией (или ощущаемым щелчком) в центре хода ручки? Для тримеров было бы удобно.

Изменено 14 декабря 2015 пользователем NikoMES

[DVik]

Все возможно

[Sita]

присоединяюсь)

[Sita]

эх жаль уже  в следующем изделии  такая  будет добавка ..    как то самому можно это   придумать?

[NikoMES]

А почему бы и нет? Шарик от подшипника, маленькая пружинка и канавка В нужном месте) а если скажем сделать канавки с шагом 3-5 градусов по типу трещетки, то будет несколько фиксируемых положений)

Изменено 14 декабря 2015 пользователем NikoMES

[DVik]

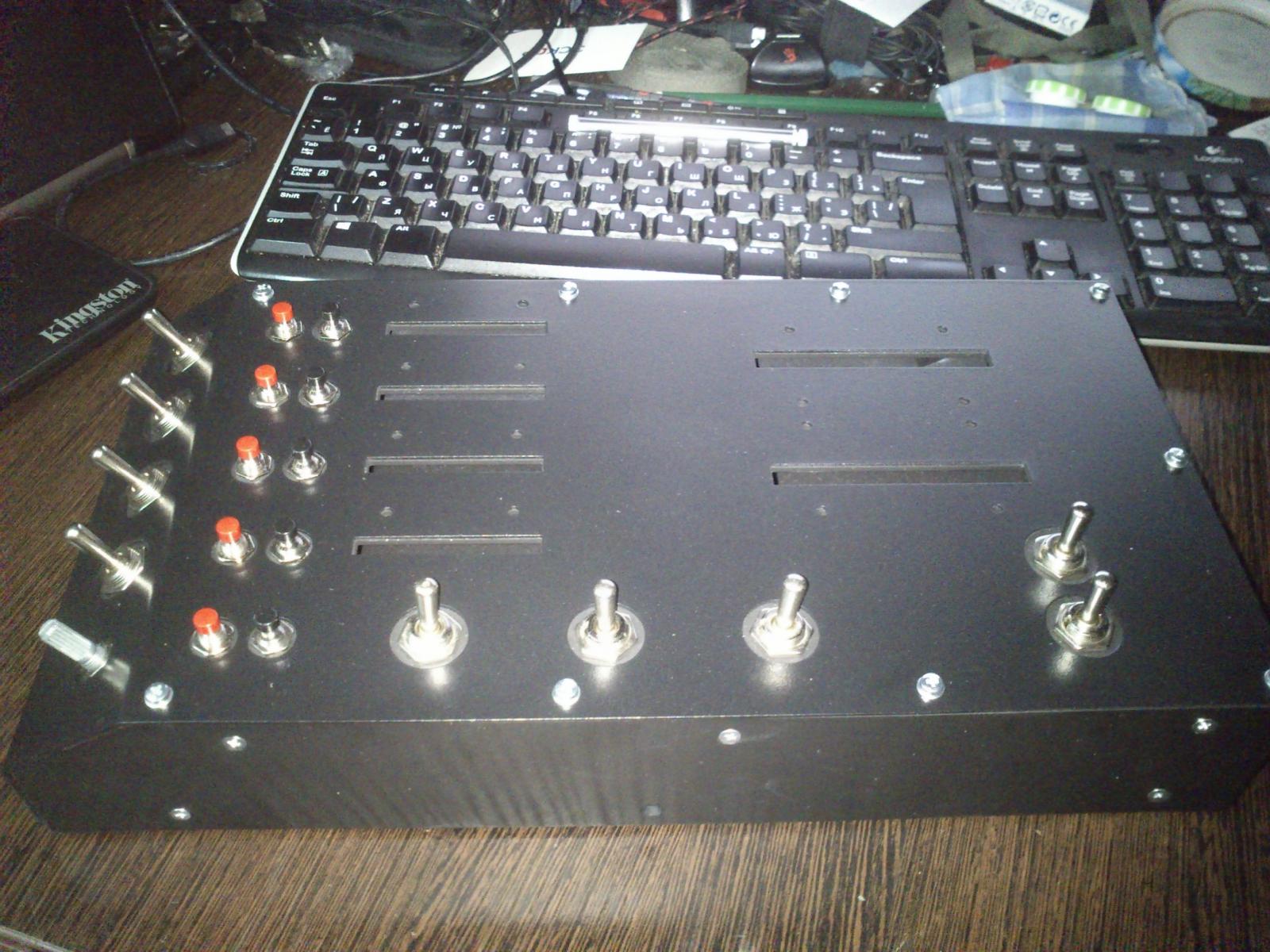

Продолжаем наш концерт

[Mihalich1981]

DVik, я помню ты делал для человека с форума РУД под ручку кугара и там еще по моему 4 оси и кнопки... Закончил его таки?



Этот прикольный получается!

Изменено 24 декабря 2015 пользователем Mihalich1981

[DVik]

Железо на него закончено, человек красит

[Krysnic]

DVik, я помню ты делал для человека с форума РУД под ручку кугара и там еще по моему 4 оси и кнопки... Закончил его таки?



Этот прикольный получается!

DVik то уже давно закончил, а вот у меня пока запарка вышла как оказалось в городе хорошей краски в баллонах не найти, а на заводе покрасить не получается.

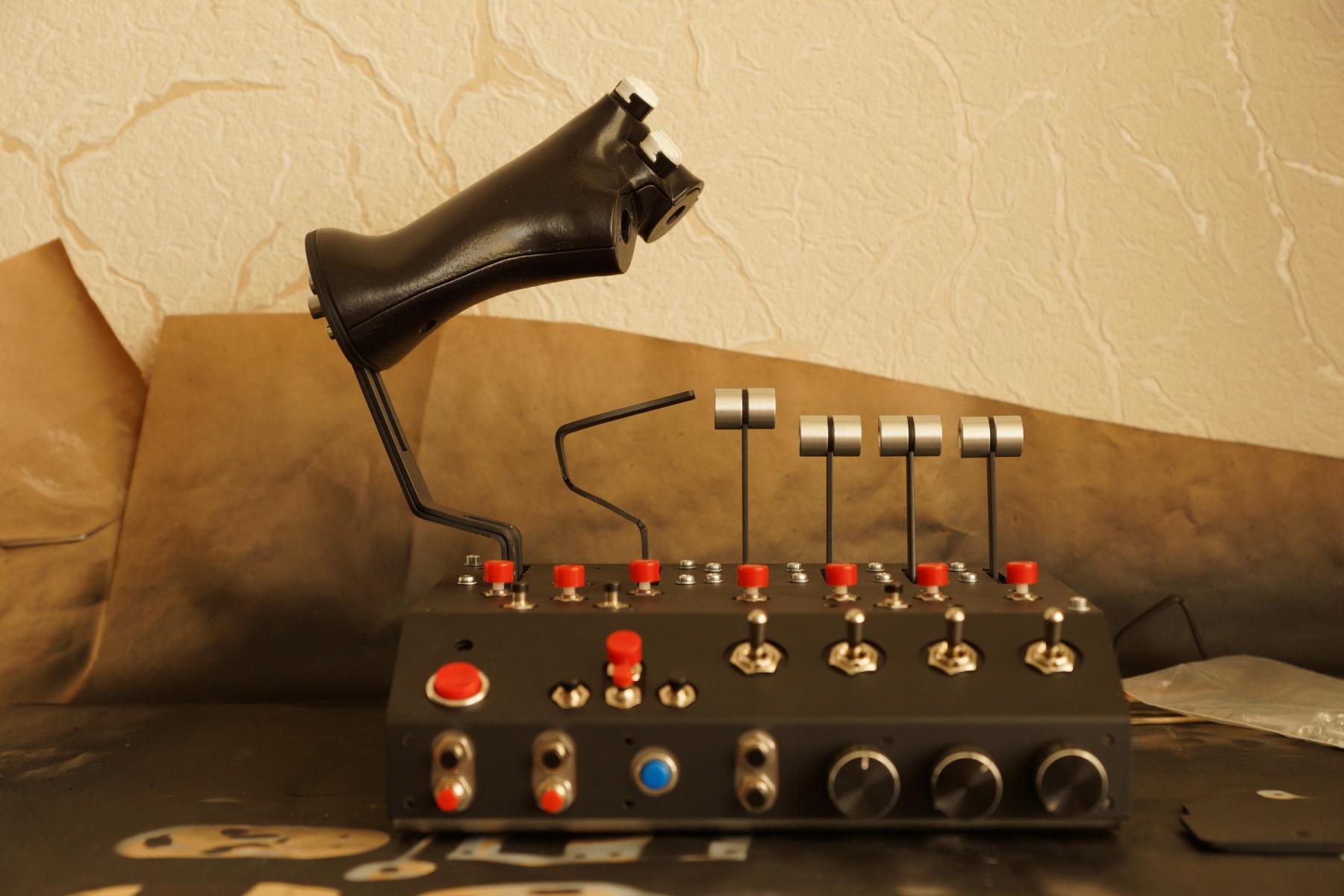

 Вот он красавец, постараюсь как можно быстрее его собрать и начать учиться играть в ИЛе. Единственное по первым прикидкам

С напольникам его не слишком удобно использовать, приходится широко расставлять ноги и руд получается далековато.

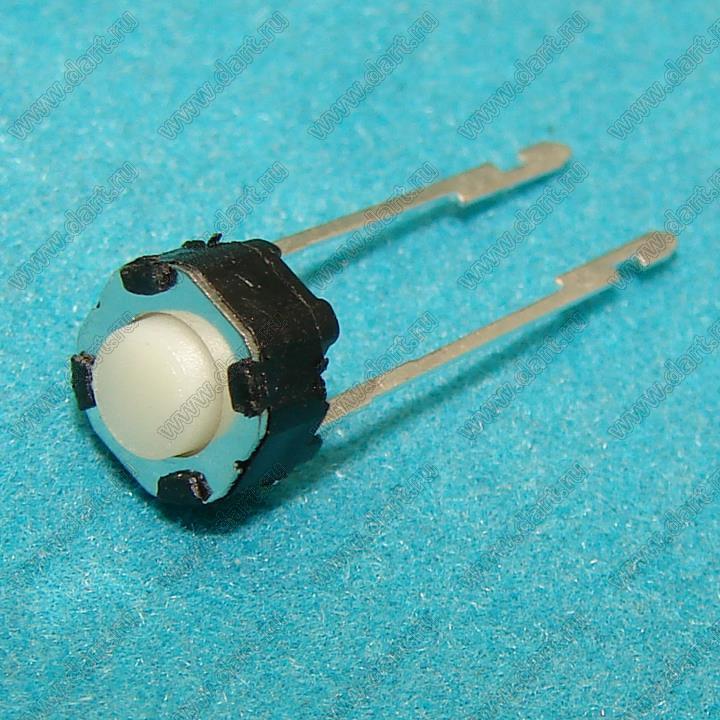

Также может кому пригодится, переделка кнопок по методу jonny247



[Komaroff]

...

Также может кому пригодится, переделка кнопок по методу jonny247



Ссылку подкинь, пожалуйста. Чтобы поподробнее почитать.

Если не ошибаюсь, jonny247 это "технарь" с авсима ?

[Krysnic]

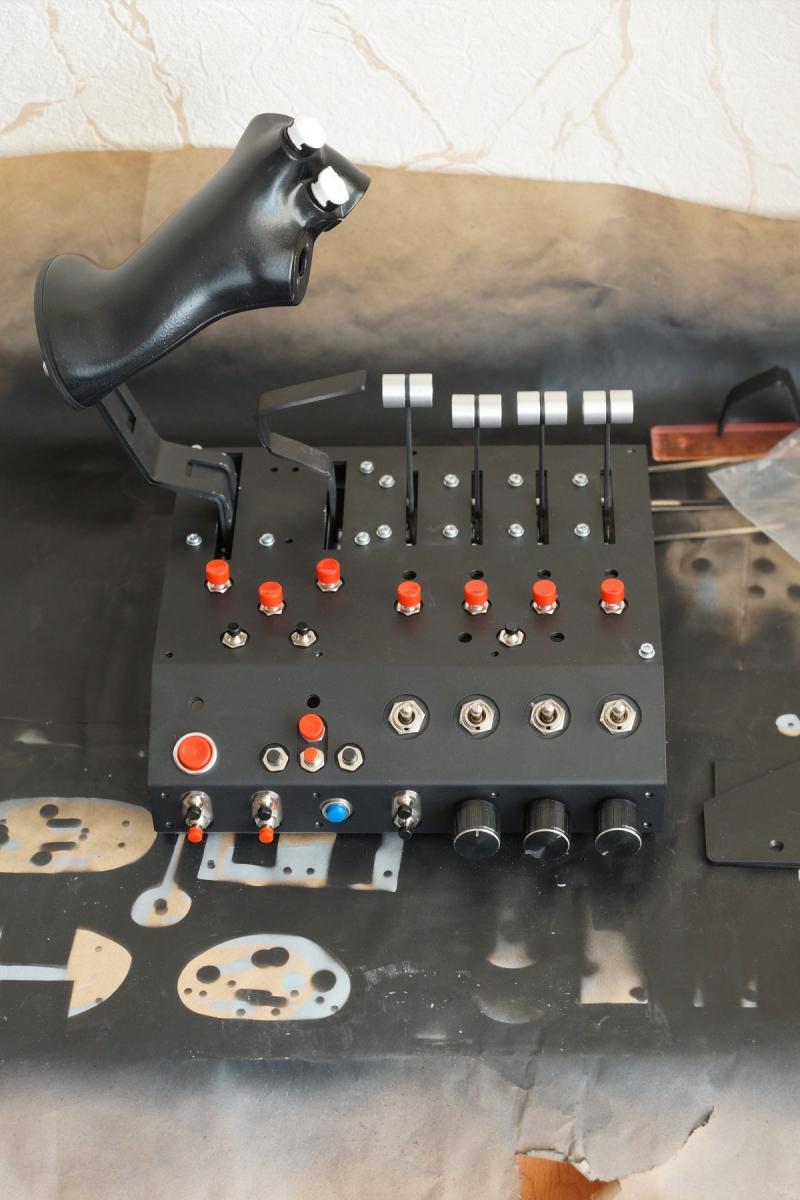

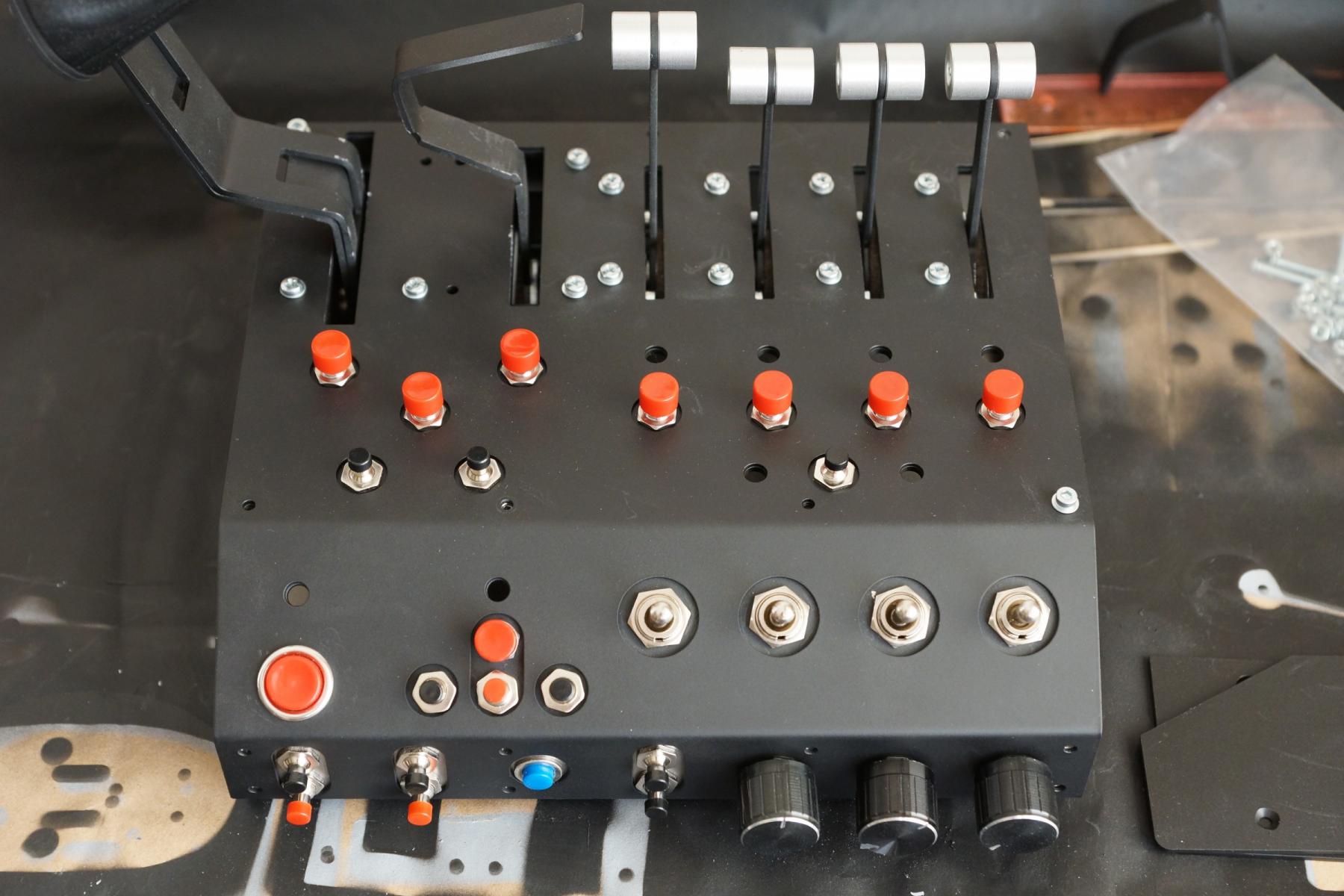

Сделал предварительную сборку руда  . А теперь надо разбирать и перекрашивать

[U053]

 А теперь надо разбирать и перекрашивать



А вот это большего всего и убивает.

[Mihalich1981]

А как планируете проводку от ручки тянуть? Эстетическая сторона вопроса интересует.

[Krysnic]

А как планируете проводку от ручки тянуть? Эстетическая сторона вопроса интересует.

Шток состоит из 2-х частей в каждой из которых чередуются вырезы. В них и будут проходить провода, конечно они будут видны.

Но это не столь критично, тем более там надо то 5 проводов.

[DVik]

провода закладывать при сборке механике, в ручке ставить разъем.

на шток надеваем термоусадку.



и профит
